الإمارات مهتمة بمنظومة بيليكا المضادة للطائرات

الجراح

طاقم الإدارة
مـراقــب عـــام
إنضم
8 أغسطس 2008
المشاركات
14,786
التفاعل
52,868 2,472 0





أعلن رئيس شركة تارنوف البولندية عن اهتمام دولة الإمارات العربية المتحدة بنظام Pilica المضاد للطائرات قصير المدى وذكر إن الإمارات العربية المتحدة ليست الدولة الوحيدة التي تعرب عن اهتمامها بنظام Pilica البولندي.



Jednostki ogniowe systemu przeciwlotniczego PSR-A Pilica strzelają z armat kal. 23 mm.







[IMPORTANT][/IMPORTANT]للاسف هذا ليش حل اكيد...والعيار ليش مجدي لعمل هذا الشي

ممكن المواصفات المنظومة وآلية عملها

كلام فارغ 😂

الا اذا أرادت الإمارات شراء النظام لأجل تقديمه إلى مجموعات مؤيدة لها مثل حفتر أو القوات الجنوبية

ممكن المواصفات المنظومة وآلية عملها








تشتمل بطارية مجمع Pilica على مركز قيادة ورادار كشف وستة مدافع مضادة للطائرات ذاتية الدفع / مقطوعة وزوج من مركبات النقل لنقل الذخيرة. تعتمد الأصول الثابتة للمجمع على شاحنة Jelcz 442.32 ذات هيكل منصة أو شاحنة صغيرة. يمكن تركيب الرادار على هيكل أخف وزنا.







يتم الكشف عن الهدف باستخدام رادار ثلاثي الأبعاد ELM-2106NG ADSR-3D من إنتاج شركة IAI الإسرائيلية. يكتشف هذا المنتج الطائرات التكتيكية على مسافة تصل إلى 60 كيلومترًا والطائرات بدون طيار على مسافة 20 كيلومترًا، ويتتبع أيضًا ما يصل إلى 60 هدفًا. بالإضافة إلى ذلك، تم تجهيز المدافع المضادة للطائرات بوحدات إلكترونية بصرية خاصة بها، والتي تنقل الإشارة إلى مركز القيادة. يعالج الأخير البيانات ويصدر التعيين المستهدف لإطلاق المنشآت. كما أنه يوفر تبادل البيانات مع الأنظمة الأخرى المضادة للطائرات في إطار الدفاع الجوي المدرج.


كجزء من PSR-A، يتم استخدام قاذفة الصواريخ والمدفع ZUR-23-2KG Jodek .





تحتوي على عربة مدفع عادية ومعدات تصويب وزوج من المدافع الأوتوماتيكية عيار 23 ملم. وفي الوقت نفسه تمت إزالة المقعد الأيمن للمدفعي المضاد للطائرات ووضع معدات جديدة في مكانه. يتلقى المشغل المدفعي المتبقي مشهدًا جديدًا وشاشة لإصدار البيانات لإطلاق النار. يوجد فوق المدافع دعم لاثنين من منظومات الدفاع الجوي المحمولة Grom (النسخة البولندية من منتج Igla) أو منتجات Piorun الأحدث.






يتم تحديد الخصائص القتالية الرئيسية لنظام صواريخ الدفاع الجوي Pilica من خلال مكوناته الرئيسية. مدافع 23 ملم قادرة على ضرب أهداف على مسافة لا تزيد عن 2-3 كم، ووجود الصواريخ يزيد من القدرة حتى 5 كم في المدى ويصل إلى 3.5-4 كم في الارتفاع.



يمكن دمج PIORUN NG البولندي

مشاهدة المرفق 672237

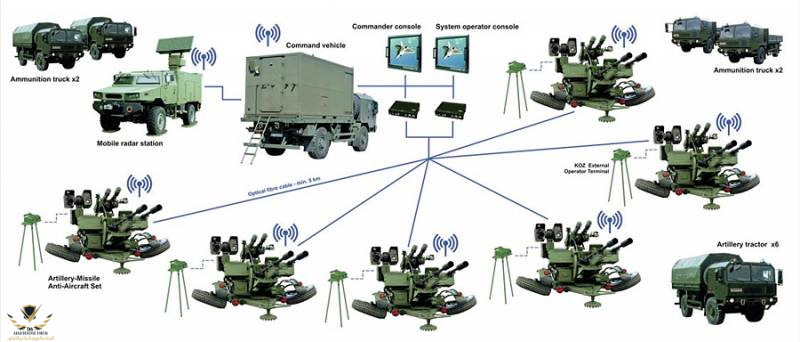

تشتمل بطارية مجمع Pilica على مركز قيادة ورادار كشف وستة مدافع مضادة للطائرات ذاتية الدفع / مقطوعة وزوج من مركبات النقل لنقل الذخيرة. تعتمد الأصول الثابتة للمجمع على شاحنة Jelcz 442.32 ذات هيكل منصة أو شاحنة صغيرة. يمكن تركيب الرادار على هيكل أخف وزنا.



مشاهدة المرفق 672230



يتم الكشف عن الهدف باستخدام رادار ثلاثي الأبعاد ELM-2106NG ADSR-3D من إنتاج شركة IAI الإسرائيلية. يكتشف هذا المنتج الطائرات التكتيكية على مسافة تصل إلى 60 كيلومترًا والطائرات بدون طيار على مسافة 20 كيلومترًا، ويتتبع أيضًا ما يصل إلى 60 هدفًا. بالإضافة إلى ذلك، تم تجهيز المدافع المضادة للطائرات بوحدات إلكترونية بصرية خاصة بها، والتي تنقل الإشارة إلى مركز القيادة. يعالج الأخير البيانات ويصدر التعيين المستهدف لإطلاق المنشآت. كما أنه يوفر تبادل البيانات مع الأنظمة الأخرى المضادة للطائرات في إطار الدفاع الجوي المدرج.
مشاهدة المرفق 672235

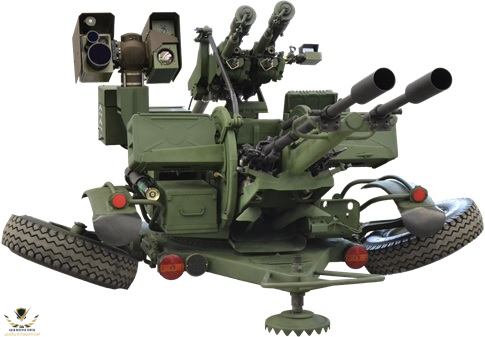

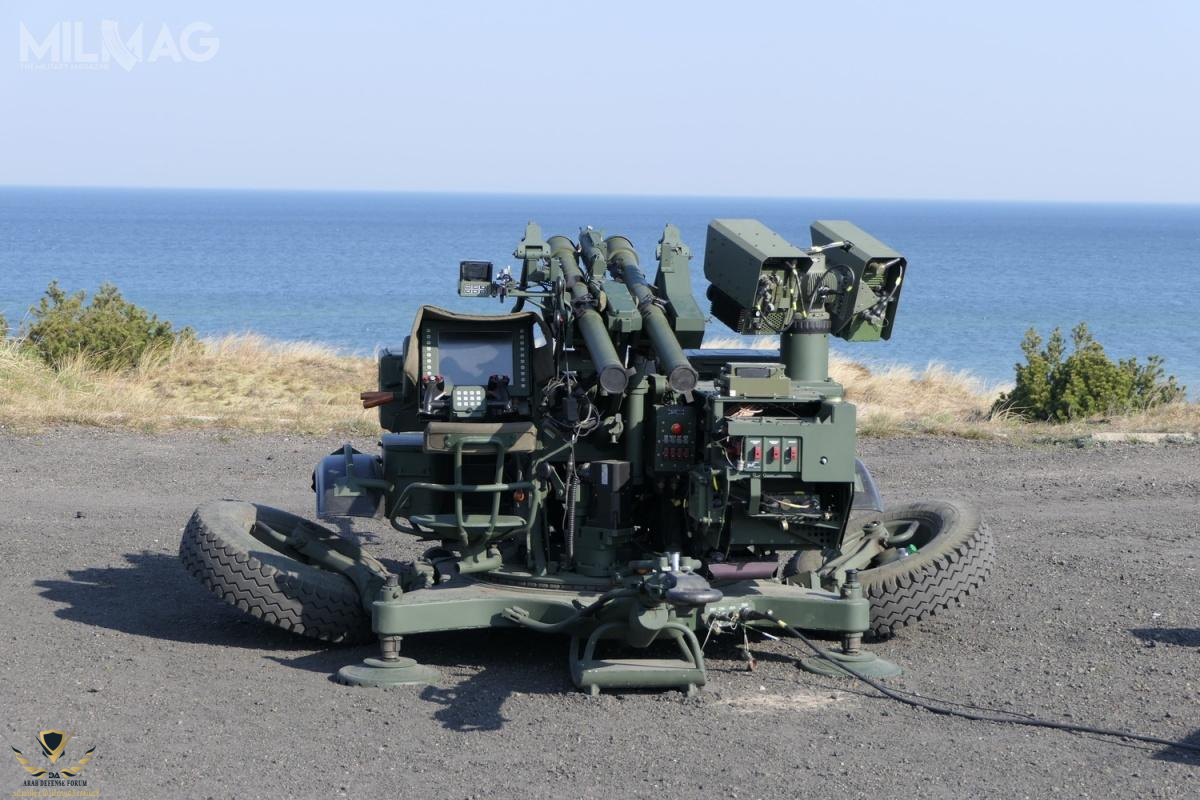

كجزء من PSR-A، يتم استخدام قاذفة الصواريخ والمدفع ZUR-23-2KG Jodek .



مشاهدة المرفق 672238

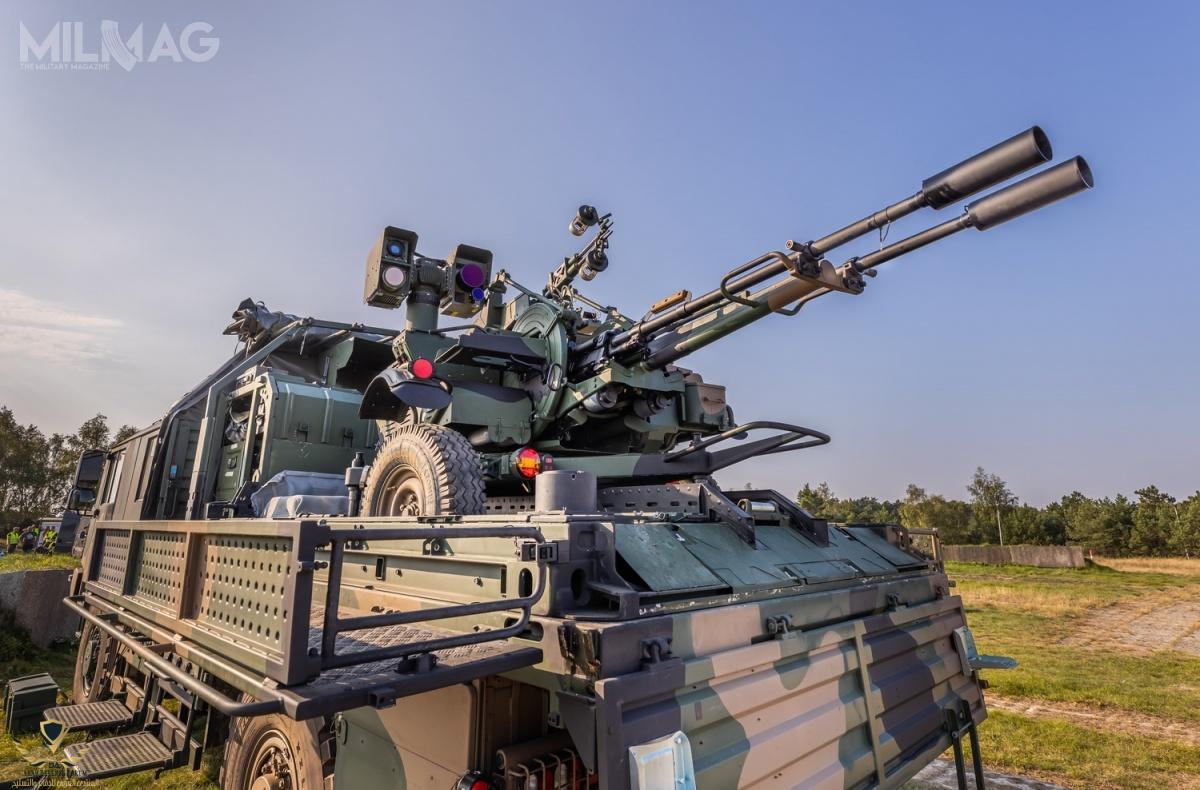

تحتوي على عربة مدفع عادية ومعدات تصويب وزوج من المدافع الأوتوماتيكية عيار 23 ملم. وفي الوقت نفسه تمت إزالة المقعد الأيمن للمدفعي المضاد للطائرات ووضع معدات جديدة في مكانه. يتلقى المشغل المدفعي المتبقي مشهدًا جديدًا وشاشة لإصدار البيانات لإطلاق النار. يوجد فوق المدافع دعم لاثنين من منظومات الدفاع الجوي المحمولة Grom (النسخة البولندية من منتج Igla) أو منتجات Piorun الأحدث.



مشاهدة المرفق 672234

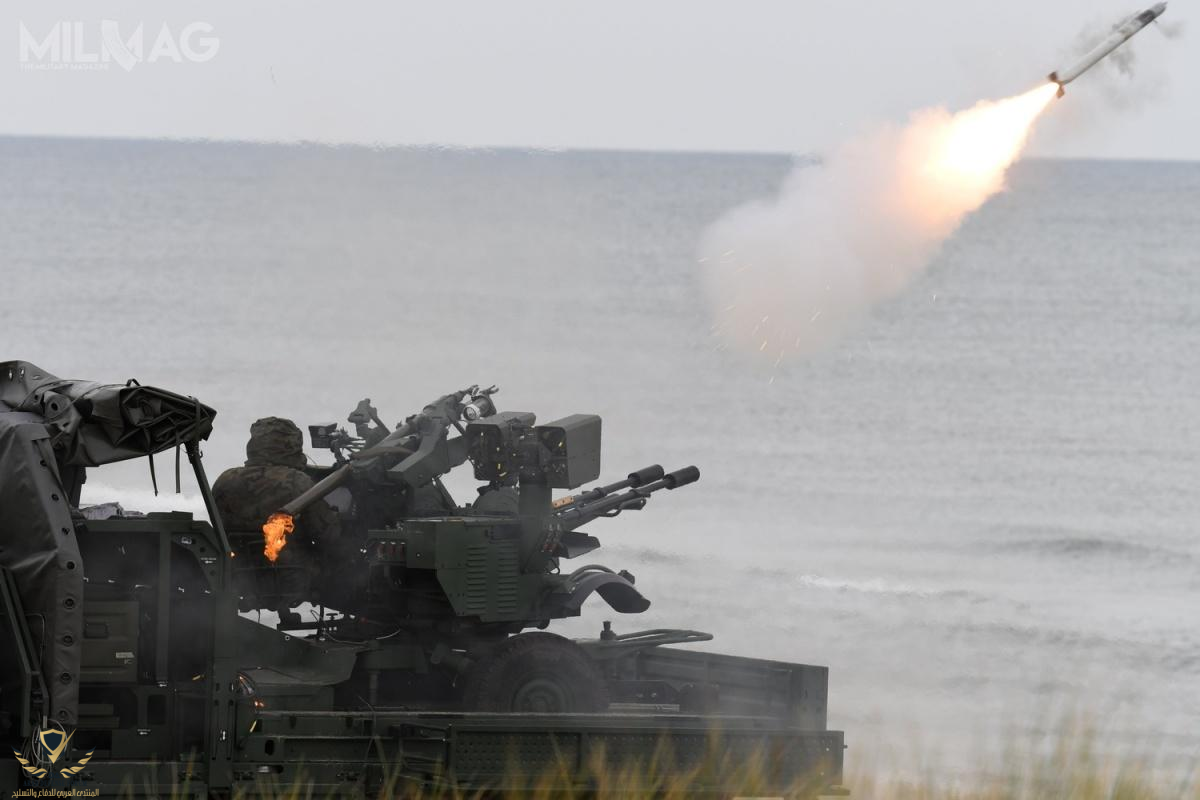

يتم تحديد الخصائص القتالية الرئيسية لنظام صواريخ الدفاع الجوي Pilica من خلال مكوناته الرئيسية. مدافع 23 ملم قادرة على ضرب أهداف على مسافة لا تزيد عن 2-3 كم، ووجود الصواريخ يزيد من القدرة حتى 5 كم في المدى ويصل إلى 3.5-4 كم في الارتفاع.

مشاهدة المرفق 672233

يمكن دمج PIORUN NG البولندي

ما شاء الله أخي وبارك فيك وزادك علماً ونفعاً كل مواضيعك رائعة أسأل الله أن يكون في ميزان حسناتكم
