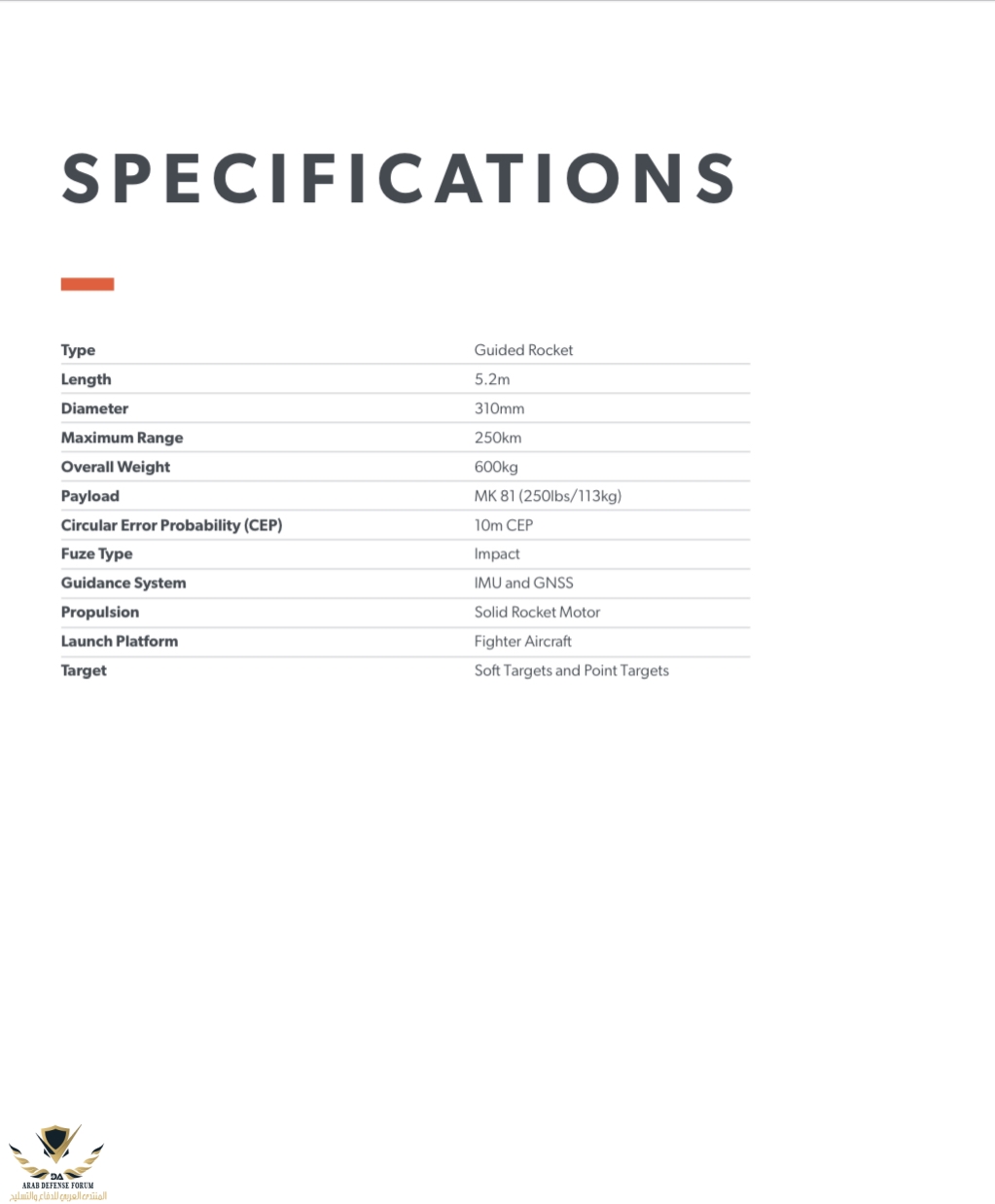

Qattam-250 قطر 310 ملم وطول 5.2 متر، جو-أرض برأس حربي 113 كجم موجه بنظام GPS + IMU.





بدأت شركة Edge Group دراسات جدوى لصاروخين باليستيين موجهين جديدين لمنصات الإطلاق الأرضية والجوية.

تم عرض صاروخ "Qattam-250" التي يتم إطلاقها من الجو لأول مرة في جناح الذخائر الخاص بالشركة التي يقع مقرها في الإمارات العربية المتحدة في المنطقة الثابتة الخارجية بمعرض دبي للطيران 2023



ومن المقرر إطلاق Qattam-250 من مقاتلة، لكن التفاصيل مثل المنصة المحددة لم يتم تحديدها بعد. وتشغل الإمارات طائرات داسو رافال وميراج 2000-9 ولوكهيد مارتن إف-16 بلوك 60.



Edge Studies Air-, Ground-Launched Ballistic Missiles | Aviation Week Network

Edge Group has started feasibility studies of two new guided ballistic missiles for ground- and air-launch platforms.
aviationweek.com aviationweek.com

الجراح قال:







Qattam-250 قطر 310 ملم وطول 5.2 متر، جو-أرض برأس حربي 113 كجم موجه بنظام GPS + IMU.





بدأت شركة Edge Group دراسات جدوى لصاروخين باليستيين موجهين جديدين لمنصات الإطلاق الأرضية والجوية.

تم عرض صاروخ "Qattam-250" التي يتم إطلاقها من الجو لأول مرة في جناح الذخائر الخاص بالشركة التي يقع مقرها في الإمارات العربية المتحدة في المنطقة الثابتة الخارجية بمعرض دبي للطيران 2023



ومن المقرر إطلاق Qattam-250 من مقاتلة، لكن التفاصيل مثل المنصة المحددة لم يتم تحديدها بعد. وتشغل الإمارات طائرات داسو رافال وميراج 2000-9 ولوكهيد مارتن إف-16 بلوك 60.



Edge Studies Air-, Ground-Launched Ballistic Missiles | Aviation Week Network

Edge Group has started feasibility studies of two new guided ballistic missiles for ground- and air-launch platforms.
aviationweek.com aviationweek.com
أنقر للتوسيع...
المدى ممتاز خاصة لمنصة جوية
بس الراس الحربي قوته لو كان أكبر افضل

الجراح قال:

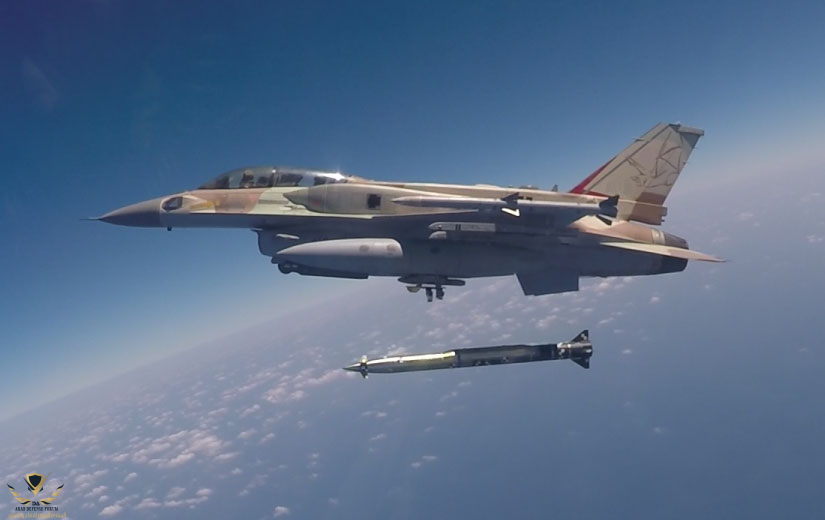

مقارب لصاروخ Rampage


مشاهدة المرفق 644596
أنقر للتوسيع...
صحيح ونفس الملاحظة عليه
الرأس الحربي لو كان أكبر ستكون قدرته التدميرية أكبر و إذا زادت القدرة التدميرية كان تأكيد تدمير الاهداف وخاصة الكبيرة افضل
نتمنى تطوير برأس حربي أكبر إن شاء الله

The Elyah-250 would be armed with a 110-lb. fragmentation warhead, whereas the air-launched weapon would deliver an integrated, 250-lb. Mk. 81 bomb.

النسخة الجوية من ELYAH اللي هي QATTAM يحتوي على راس حربي مطور عن القنبلة مارك 250 رطل.

m2abuassi قال:
The Elyah-250 would be armed with a 110-lb. fragmentation warhead, whereas the air-launched weapon would deliver an integrated, 250-lb. Mk. 81 bomb.

النسخة الجوية من ELYAH اللي هي QATTAM يحتوي على راس حربي مطور عن القنبلة مارك 250 رطل.
أنقر للتوسيع...

راجع القطر في النظامين

الجراح قال:
مقارب لصاروخ Rampage


مشاهدة المرفق 644596
أنقر للتوسيع...

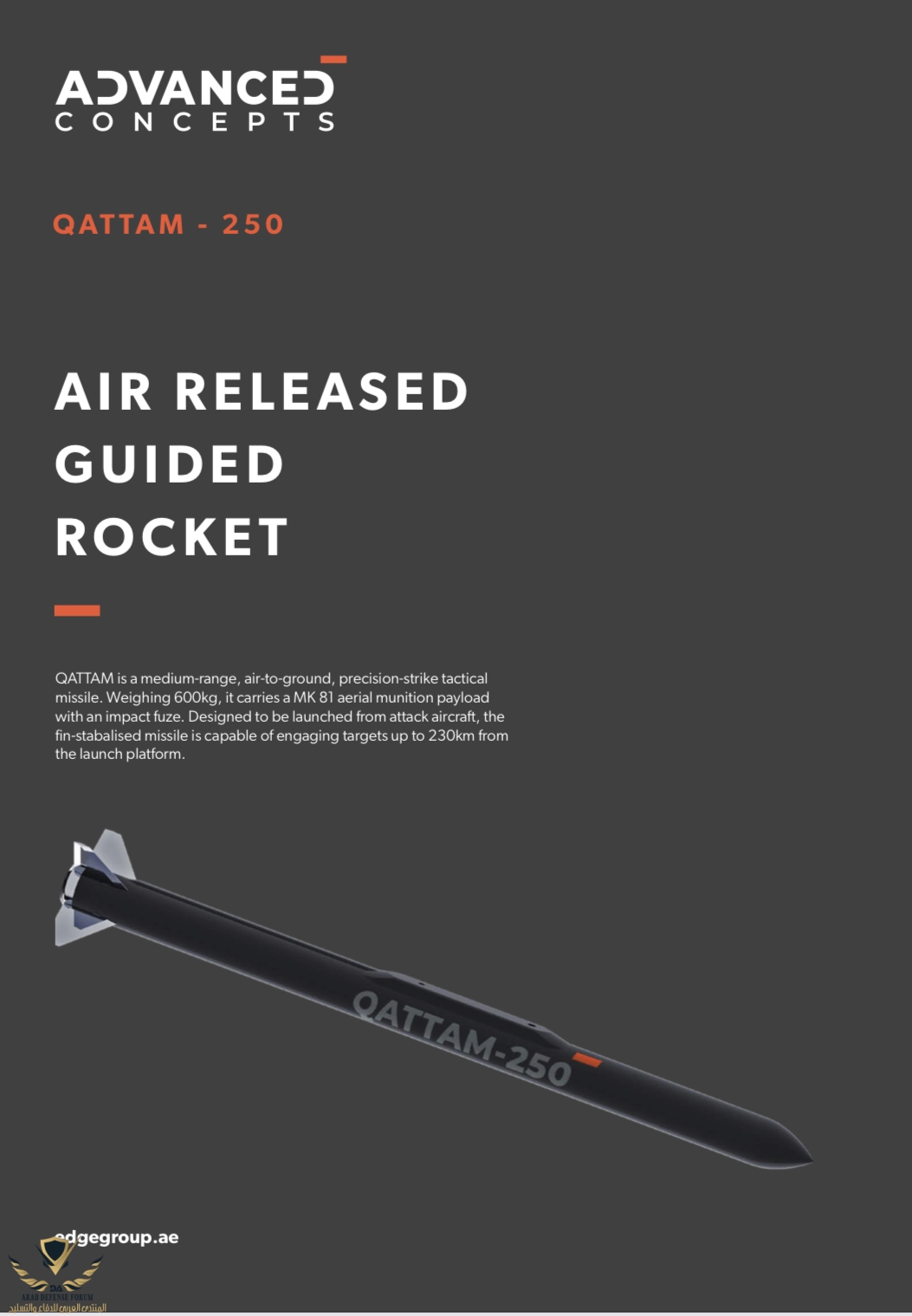

Qattam-250 يتفوق من حيث المدى 230 حسب البروشر المرفق
الرامباج مداه المعلن 150 كم
و الذي بالمناسبة هو نفسه اكسترا المستعمل على الراجمة puls مع بعض التغييرات
خطوة ممتازة كل التوفيق​

نقطة التوجة مهمة جدا GNSS بدل GPS

صدى الهزيم قال:

Qattam-250 يتفوق من حيث المدى 230 حسب البروشر المرفق
الرامباج مداه المعلن 150 كم
و الذي بالمناسبة هو نفسه اكسترا المستعمل على الراجمة puls مع بعض التغييرات
خطوة ممتازة كل التوفيق​
أنقر للتوسيع...

المهم حماية المنصة الجوية من خارج الدفاعات الجوية باستهداف المنظومات ( soft )

مثل محطة رادار - مركز سيطرة نيران

m2abuassi قال:
The Elyah-250 would be armed with a 110-lb. fragmentation warhead, whereas the air-launched weapon would deliver an integrated, 250-lb. Mk. 81 bomb.

النسخة الجوية من ELYAH اللي هي QATTAM يحتوي على راس حربي مطور عن القنبلة مارك 250 رطل.
أنقر للتوسيع...


في "Elyah-250 الراس الحربي متغير يمكن زيادتة من 110كجم الى وزن اكبر فيقل المدى

في Qattam-250 الراس الحربي ثابت كونة قنبلة Mk. 81 bomb

Desert Fighter قال:
أي معلومات عن السرعة أخي ؟
أنقر للتوسيع...
غير متوفرة لكن يلعب الارتفاع من المنصة وقت الاطلاق دورا مهما في تحديد السرعة

( Qattam ) القَطَامُ من اسماء : الصَّقْرُ

صدى الهزيم قال:
Qattam-250 يتفوق من حيث المدى 230 ​
أنقر للتوسيع...

يبدو مناسب كصاروخ (Anti-radiation Missile) بدمج باحث عن الاشعاعات الرادارية في

الراس الحربي لQattam-250 حتى لو شبة ايجابي مبدئيا
