صناعة زجاج قمرة القيادة في روسيا

لا يختلف اثنان على أن زجاج قمرة القيادة لطيار الطائرة أو سائق القطار يختلف عن زجاج نوافذ المنازل - فهذا الأمر واضح للجميع.

لمحة تاريخية
في منتصف القرن الماضي، كانت صناعة الطيران المحلية في الاتحاد السوفيتي في حاجة ماسة إلى منتجات زجاج السيليكات. وفي عام 1959، بدأ بناء مصنع تجريبي جديد للزجاج التقني في مدينة أوبنينسك. على أساسه تم تأسيس معهد (تكنولوجيا الأبحاث) لاحقًا، والذي بدأ في تطوير وإنتاج منتجات من مواد غير معدنية. منذ ما يقرب من ستة عقود، تم إنشاء أكثر المواد المركبة والسيراميك والزجاج الأكثر تقدمًا هنا.

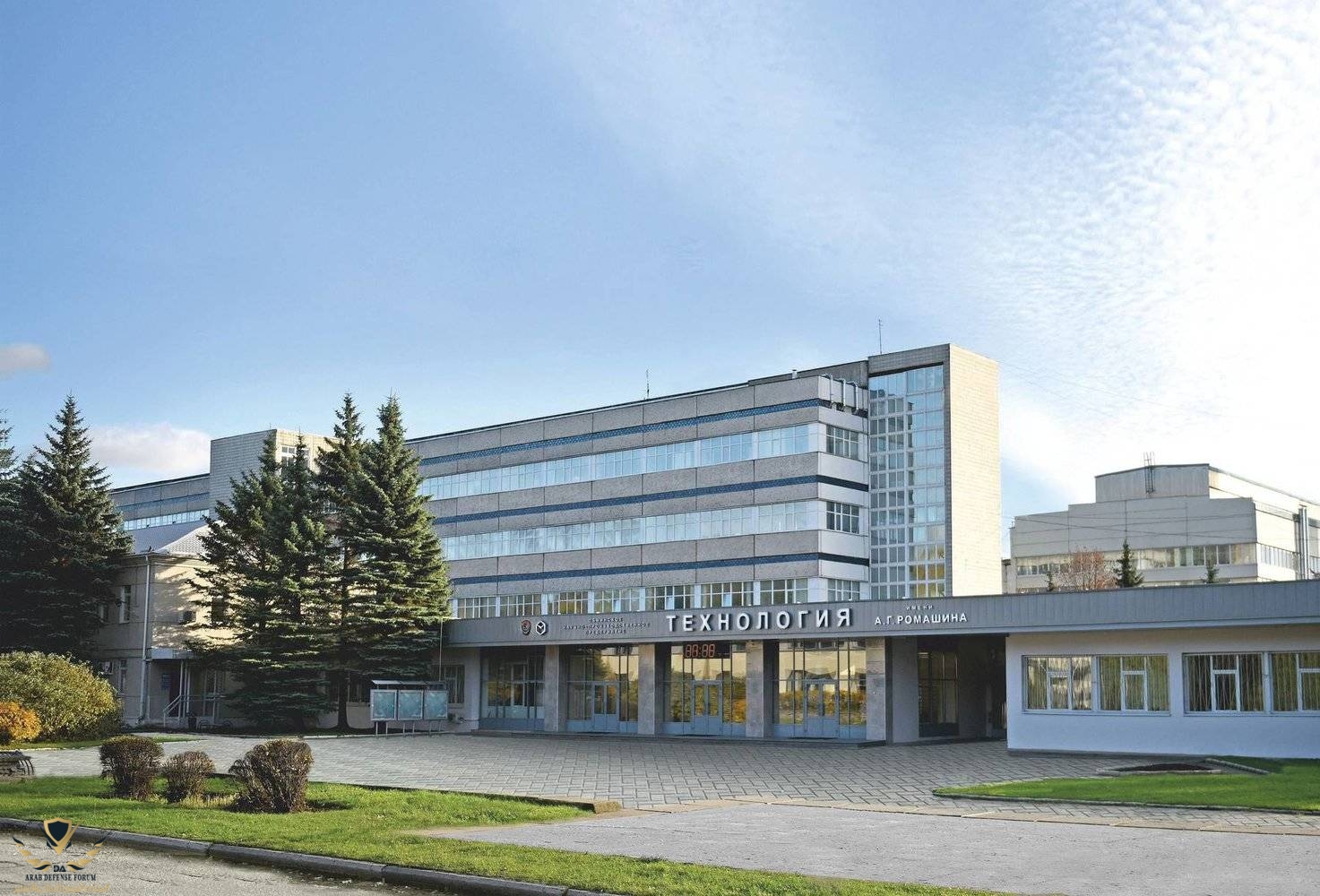

كان أحد الأنشطة الرئيسية لمعهد (تكنولوجيا الأبحاث) هو تطوير وإنتاج الزجاج عالي التقنية: للطائرات والمروحيات والسفن وقاطرات السكك الحديدية وكاسحات الجليد النووية.

واليوم، يتمتع معهد (تكنولوجيا الأبحاث) بكفاءات رئيسية في تطوير وإنتاج سلسلة واسعة من منتجات البصريات الهيكلية القائمة على كل من زجاج السيليكات والزجاج العضوي، بما في ذلك البولي كربونات والبولي ميثيل ميثاكريلات. وعلى وجه الخصوص، طور معهد (تكنولوجيا الأبحاث) تقنية مبتكرة لتشكيل زجاج البولي كربونات.

وفي روسيا، أصبح هذا المركز العلمي هو الأول والوحيد حتى الآن القادر على صنع منتج بأي شكل هندسي تقريبًا من صفائح البولي كربونات المتجانسة دون فقدان الخصائص البصرية.


في عام 1968 تم تشكيل المدرسة العلمية الوطنية للزجاج عالي القوة، وكان مؤسسها سيرافيم ماكسيموفيتش بريخوفسكيخ، عالم بارز ومنظم الإنتاج. بفضل عمل سيرافيم ماكسيموفيتش وطلابه، تم تطوير تقنيات لتصنيع وإنتاج الزجاج والألواح الشفافة والملونة - مواد زجاجية بلورية، يطلق عليها Sitall.
لذلك تلقت الصناعة السوفيتية مواد قوية ومقاومة للحرارة والإشعاع العالي وثبات بصري. صمد هذا الزجاج أمام درجات الحرارة المرتفعة والأحمال الديناميكية والإشعاعات والآثار الأخرى للبيئات العدوانية.

حصلت العديد من التطورات الفريدة للمدرسة العلمية على جوائز الدولة السوفيتية والروسية. من بينها − زجاج لقمرة القيادة لمركبة بوران الفضائية والزجاج المضاد للرصاص لتابوت لينين في ضريحه.


إحياء التكنولوجيا

من الغريب أن الدول الغربية فرضت عقوبات على روسيا في فترة «ما قبل العقوبات»، فلم تزود الشركات الغربية، بقرار من الناتو، روسيا بزجاج سيليكات ذو جودة عالية. ما أجبر هذا الفعل معهد (نيتس) على استخدام الزجاج المعماري المستخدم في البناء. وعلى الرغم من أن المصنعين الروس ينتجون ملايين الأمتار المربعة من هذا الزجاج، إلا أن جودته ليست مناسبة للاستخدام في مجال الطيران.


ولا يوجد سوى مخرج واحد لحل هذه المعضلة -استبدال الاستيراد. في موسكو، تم إطلاق مشروع جديد لإجراء البحث والتطوير وتصميم معدات جديدة بشكل أساسي لصناعة الزجاج.​

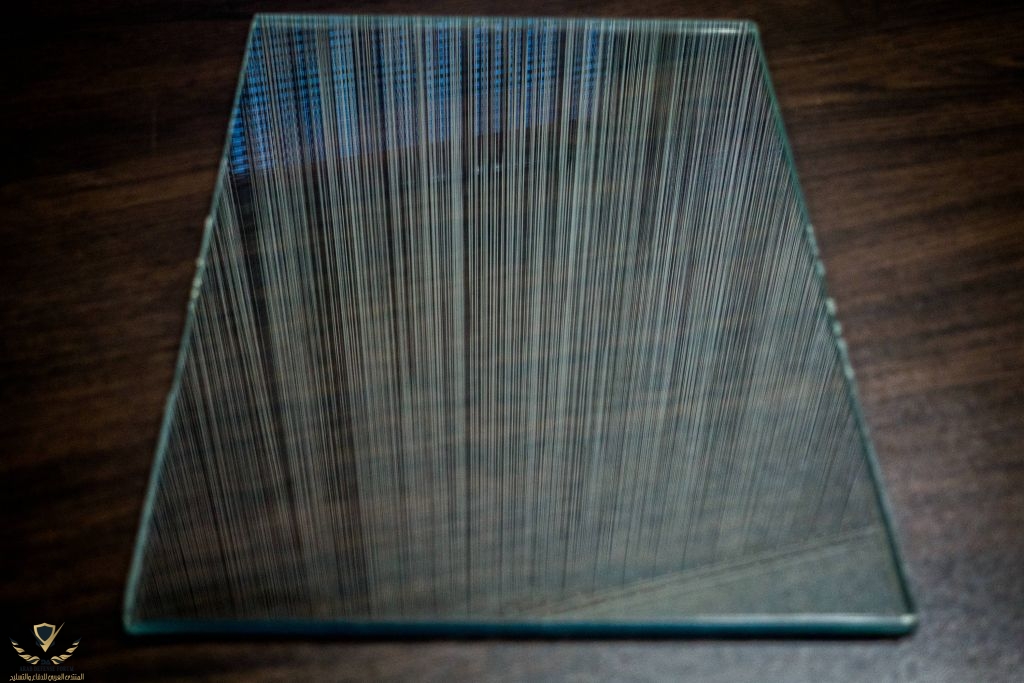

زجاج السيليكات أو الزجاج العضوي

زجاج السيليكات مادة ذات خصائص فريدة. شفافيتها ومقاومتها للحرارة وقوتها وقدرتها على استخدام طلاءات مختلفة تجعلها لا غنى عنها لتزجيج الطائرات. ولكن لماذا تم إعطاء الأفضلية للمواد العضوية عند تزجيج قمرة الطائرات في روسيا وفي الخارج؟ لسبب واحد فقط - إنه أسهل. يقولون أيضًا أن زجاج السيليكات هش للغاية.

في السنوات القليلة الماضية، سمح تطوير علماء المواد في معهد (نيتس) بتغيير جذري في فكرة زجاج السيليكات كمادة هشة. تتيح طرق التقوية الحديثة إعطاء زجاج الطائرات المقاتلة الحديثة القوة الكافية لتحمل طائر يزن حوالي كيلوغرامين بسرعة 900 كم/ساعة.

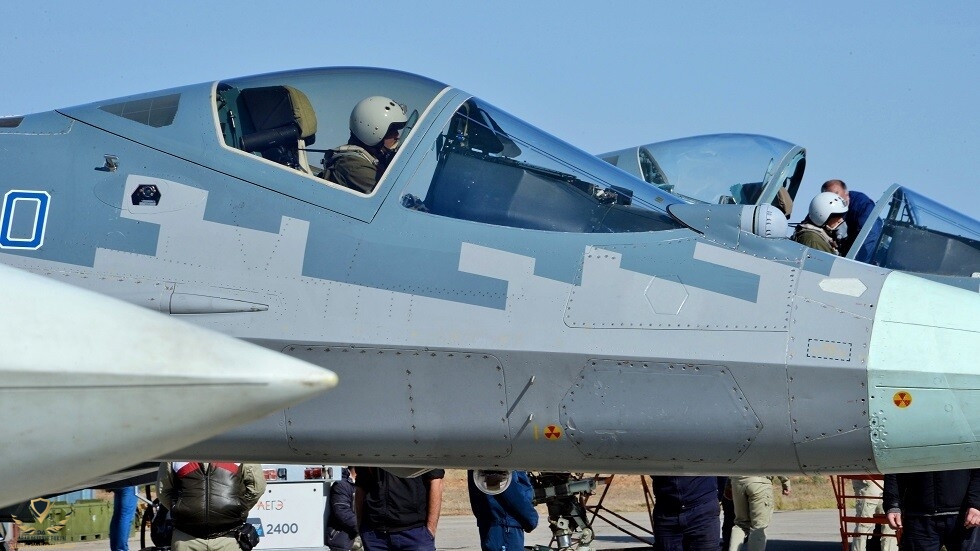

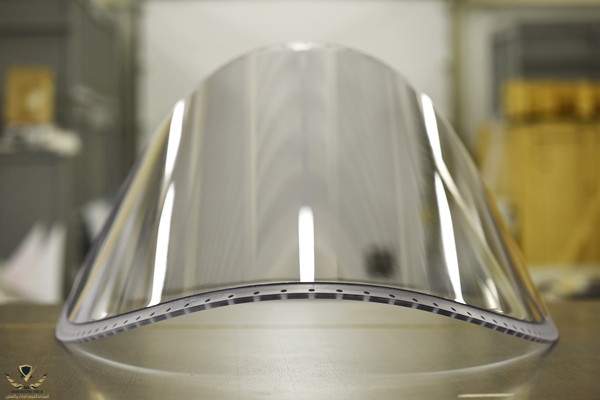

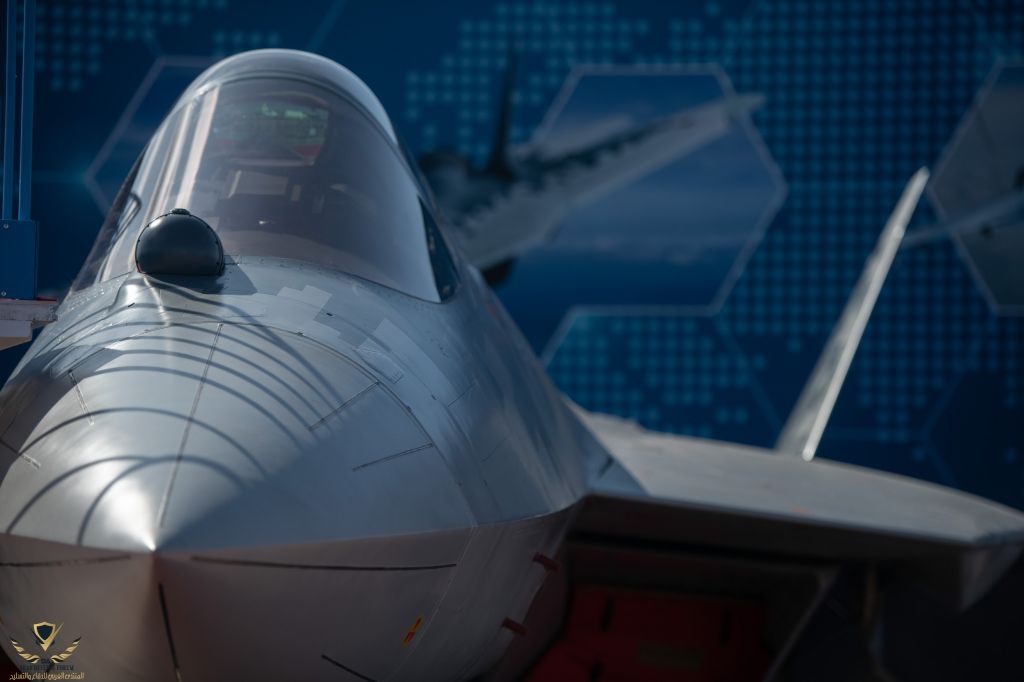

قمرة القيادة لـ Su-57
نتيجة لذلك، يبلغ حجم الزجاج الأمامي لطائرة Su-57 ضعف حجم مقدمة قمرة MiG-29 تقريبًا، وتحول شكل المنتج من أسطوانة كلاسيكية إلى تنسيق ثلاثي الأبعاد معقد.

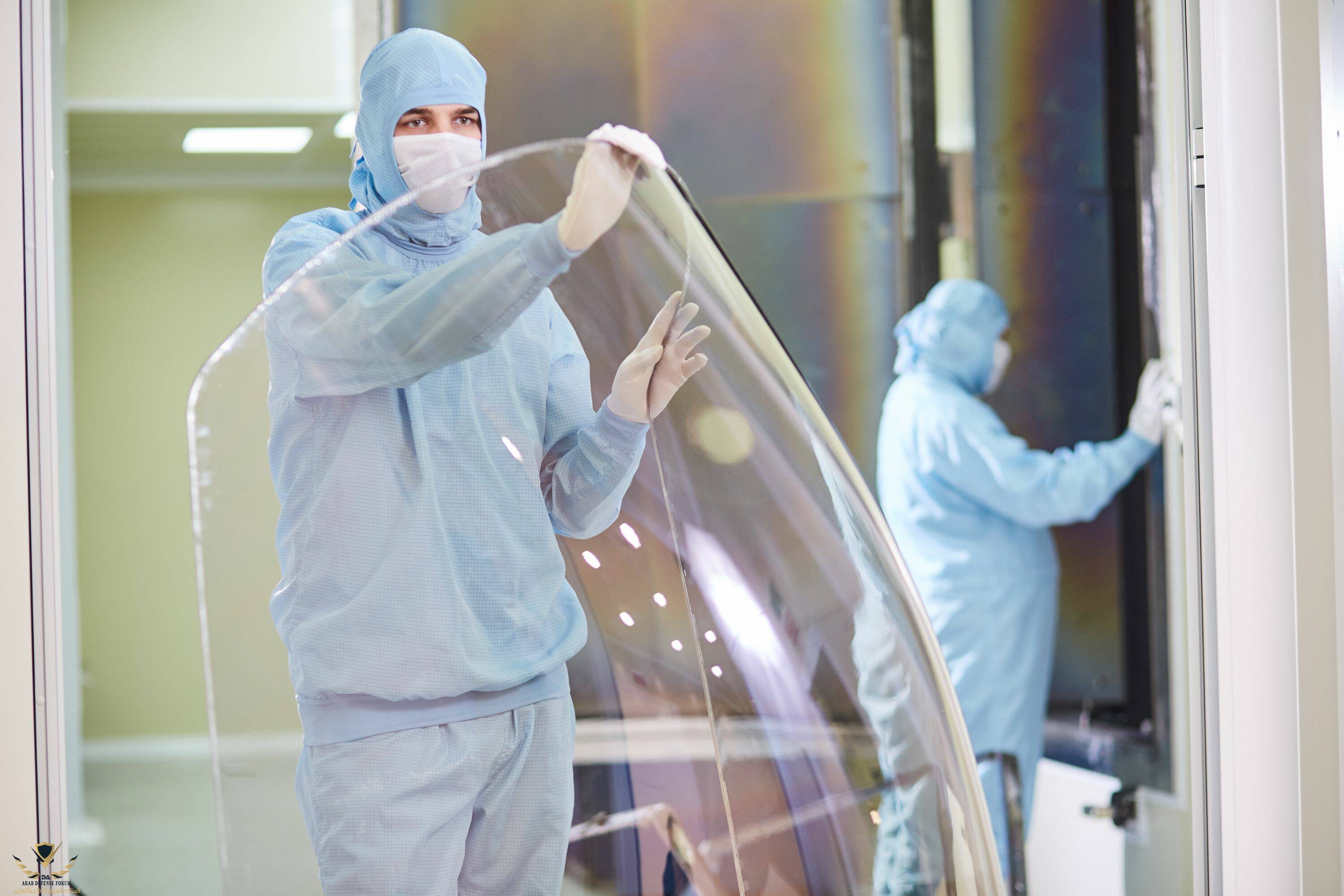

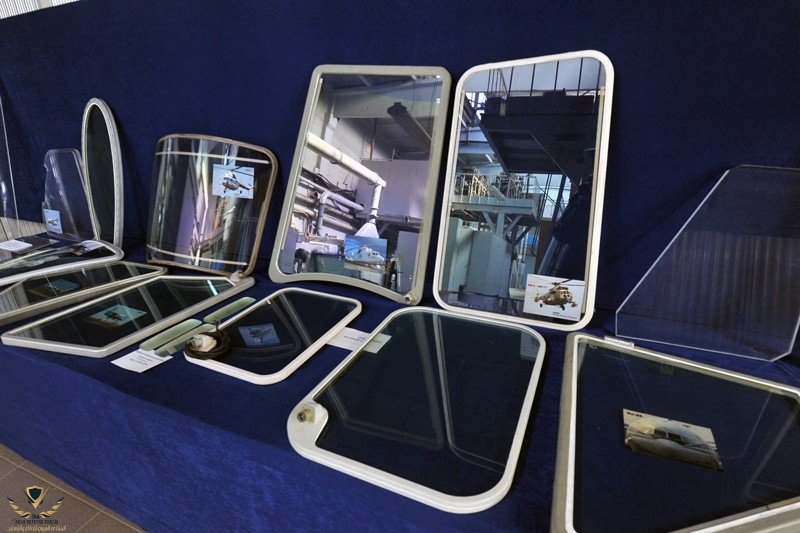

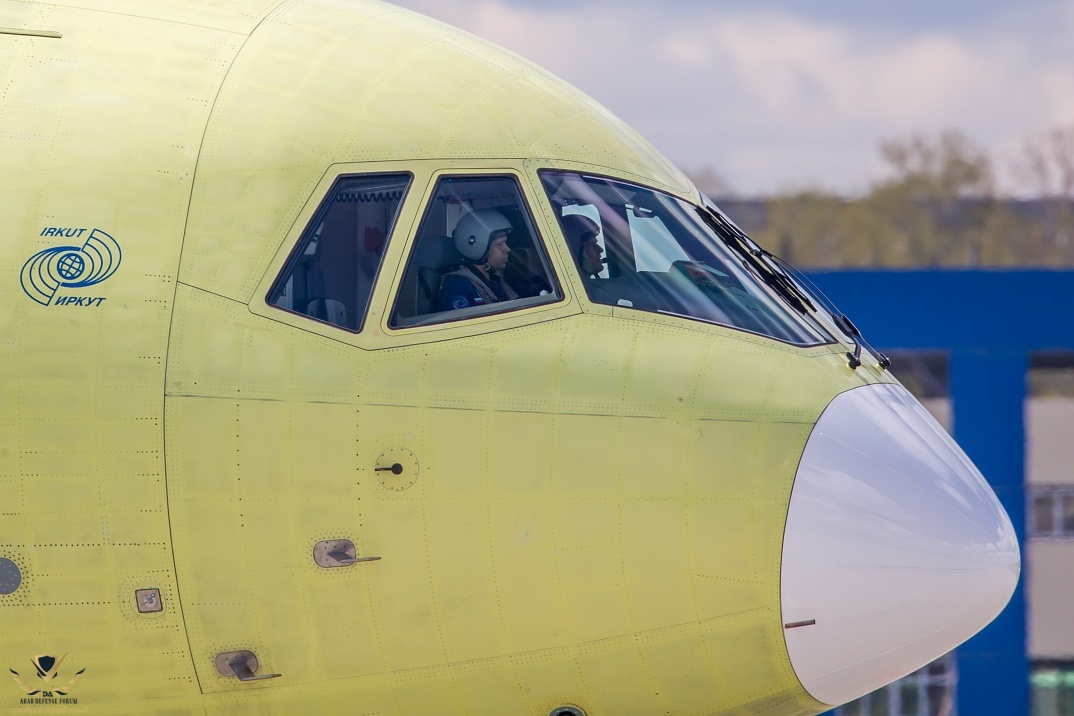

يعمل معهد (تكنولوجيا الأبحاث) في كل من البحث والتطوير المباشر والإنتاج الضخم للمنتجات الزجاجية للطيران. قام المعهد بتصنيع النوافذ الأمامية والجانبية للكبائن التجريبية لطائرات الركاب Tu-154 و L-410 و Il-86 و Il-96 و AN-124 و Tu-160، بالإضافة إلى زجاج البولي كربونات عالي القوة بشكل خاص لمقاتلة الجيل الخامس Su-57.


يمكن تصنيع زجاج الطائرة أو مقصورة المروحية من زجاج السيليكات أو الزجاج العضوي، أو يمكنك الجمع بين أفضل خصائص كل مادة من خلال تكوين تركيبة غير متجانسة. إذا كان من الممكن استخدام زجاج السيليكات لسنوات مع عدم فقدان الخصائص البصرية تقريبًا بسبب مقاومته العالية للتآكل، فإن الزجاج العضوي يكون أخف وأقوى وله قوة تأثير أعلى بكثير.


إن القدرة على الجمع بين الخصائص المميزة والتعويض عن أوجه القصور في كل مادة ليست مهمة سهلة للعلماء الذين يصنعون تركيبات فريدة لبناة السفن ومصممي الطائرات ومطوري النقل بالسكك الحديدية. نمت الصفات الوظيفية للهياكل البصرية بشكل كبير منذ أن طور معهد (تكنولوجيا الأبحاث) ونفذ تقنية العمل مع البولي كربونات البصري.

يعتبر زجاج البولي كربونات أقوى مرة ونصف من زجاج السيليكات، والذي يستخدم تقليديًا في مجال الطيران، في حين أن البولي كربونات أخف مرة ونصف.



في عام 2018 حصل تطوير نوع جديد من زجاج الطيران على أساس البولي كربونات المتجانسة على جائزة حكومة الاتحاد الروسي في مجال العلوم والتكنولوجيا.

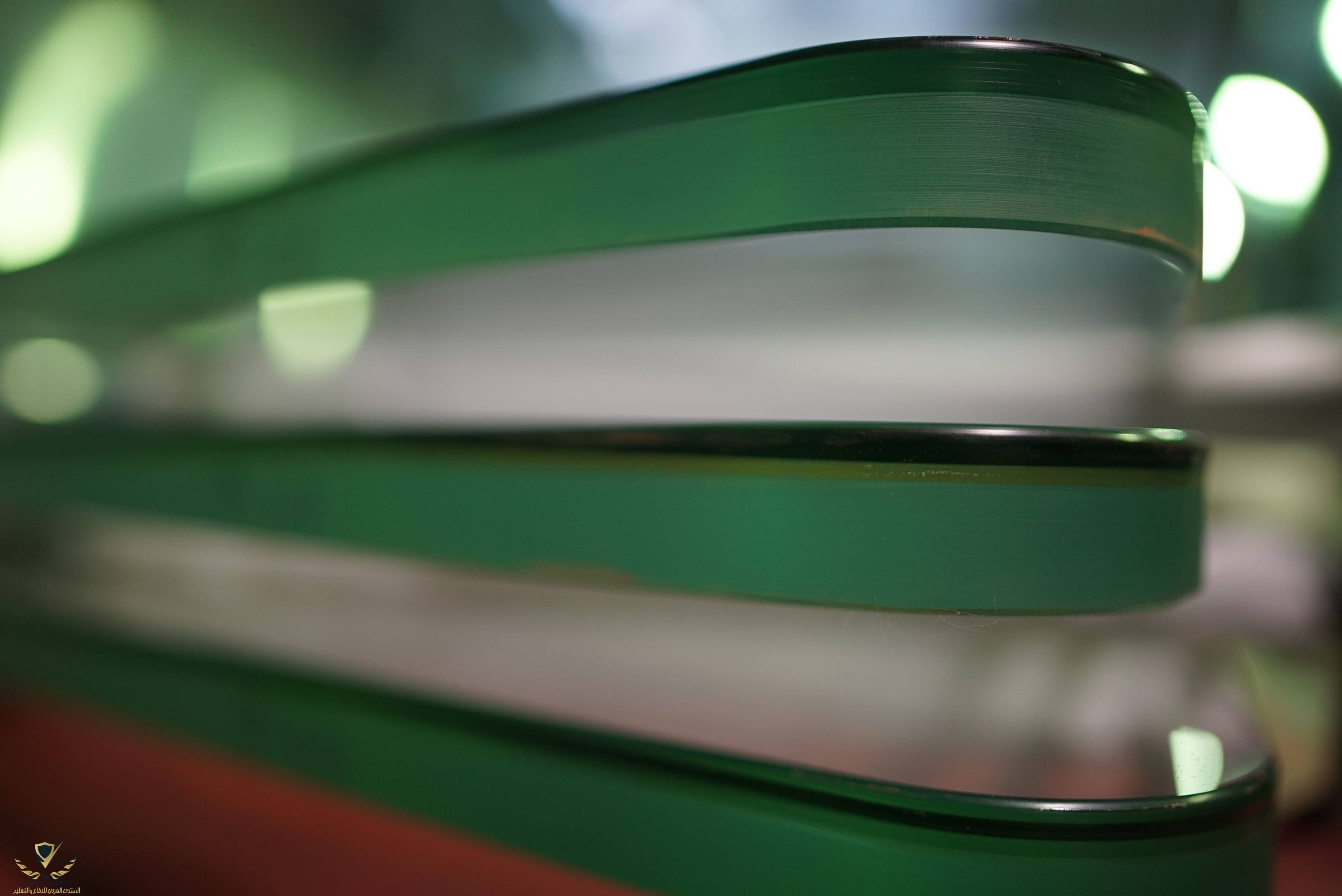

الزجاج العادي لا يكفي لتزويد الطائرات به، ولكنك بحاجة إلى زجاج متعدد الطبقات وذو ثلاث طبقات وخماسي الطبقات. ويتم توصيل طبقات السيليكات أو الزجاج العضوي بواسطة غشاء بوليمر في أوتوكلاف عند درجة حرارة وضغط مرتفعين.



إحدى الخصائص المفيدة الرئيسية هي الأمان. تحتفظ طبقة البوليمر بالشظايا، ولا تسمح لها بالتطاير بعيدًا، ويتساقط الزجاج في نهاية المطاف.



تم إنتاج أغشية البوليمر المحلية لإلصاق الزجاج في الهياكل البصرية لأغراض الطيران في العهد السوفيتي، ولكن في التسعينيات توقف إنتاجها، وأغلقت الشركات المتخصصة. كان على الشركات الروسية استخدام المواد المستوردة. كانت مسألة استبدال الواردات في مجال الإنتاج حادة، لأنه بدون الزجاج الخاص بها، من المستحيل تخيل إنتاج محلي بالكامل للطائرات.



تم تنفيذ مهمة إنشاء فيلم بوليمر روسي حديث وإنتاجه بكميات كبيرة يلبي جميع متطلبات القوة والمقاومة لدرجات الحرارة القصوى من قبل معهد (كارجين لأبحاث البوليمر) في مدينة دزيرجينسك. ومعهد الأبحاث هو جزء من شركة روستيخ للصناعة الكيميائية.


خصائص الزجاج

تم وضع العديد من المتطلبات الرئيسية للزجاج الحديث، من بينها، بالإضافة إلى القوة العالية، والشفافية البصرية، ونقل الضوء العالي، والخصائص المضادة للانعكاس التي تزيد من نطاق الرؤية، والحماية من تأثيرات الإشعاع الشمسي والإشعاعات الأخرى، وخصائص مقاومة الجليد التي توفر مقاومة مع وحدة التدفئة الكهربائية. يتم تحقيق كل هذا عن طريق تطبيق الطلاءات في غرفة التفريغ عن طريق رش المغنيترون.

في روسيا، كان معهد (تكنولوجيا الأبحاث) أول من استخدم البولي كربونات في الطيران. قبل ذلك، كان لدى بلدين فقط في العالم مثل هذه القدرة - الولايات المتحدة الأمريكية والصين. لكن تجدر الإشارة هنا إلى تقنية الحصول على المنتج.

ينتج الأمريكيون والصينيون منتجات زجاج البولي كربونات عن طريق قولبة الحقن، وهي طريقة إنتاج تحتاج إلى العمالة الكبيرة واستهلاك طاقة عالية. توصل معهد (تكنولوجيا الأبحاث) لكيفية تكوين زجاج من البولي كربونات، أي مباشرة من ألواح البولي كربونات لصنع المنتج المطلوب. ومن الواضح أنه لم تكن هناك آلات جاهزة لذلك، وكان من الضروري الاختراع من الصفر. ونتيجة لذلك، طورت الشركة ونفذت معدات فريدة ليس لها نظائر.




مقاطع مرئية لنماذج من الاختبارات على الزجاج



وهنا تجربة قمرة القيادة

استخدامات الزجاج على الأرض وفي الماء وفي الفضاء

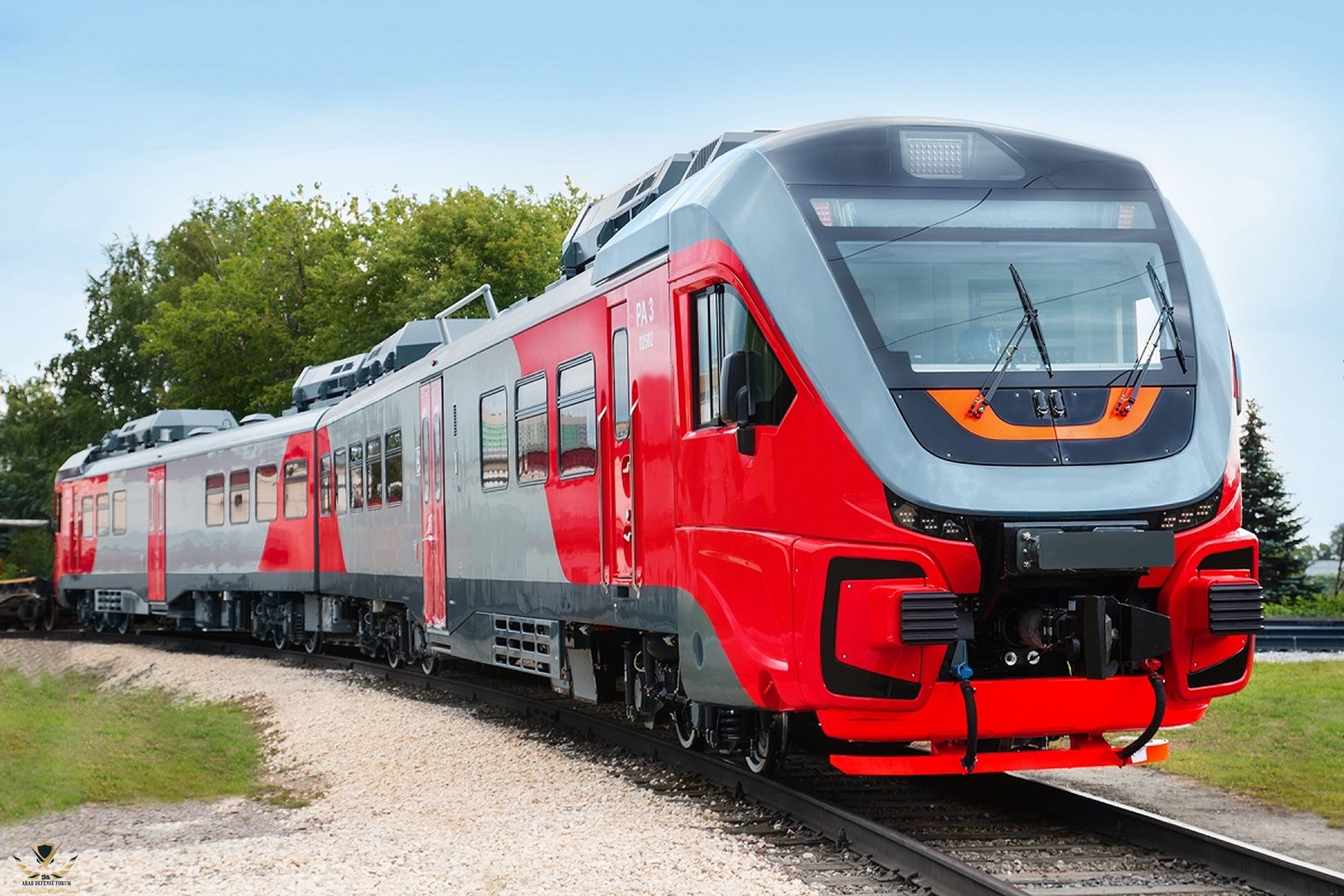

لا يقتصر استخدام الزجاج عالي المقاومة في مجال الطيران فحسب، بل لعدة مجلات منها القطارات وعربات المترو والسفن والمحطات والمركبات الفضائية والغواصات وكاسحات الجليد النووية، وينتج معهد (تكنولوجيا الأبحاث) أكثر من 300 نوع من المنتجات الزجاجية لكابينات القيادة. كما يحتل المعهد في مجال تزجيج الطائرات حوالي نصف السوق الروسية.

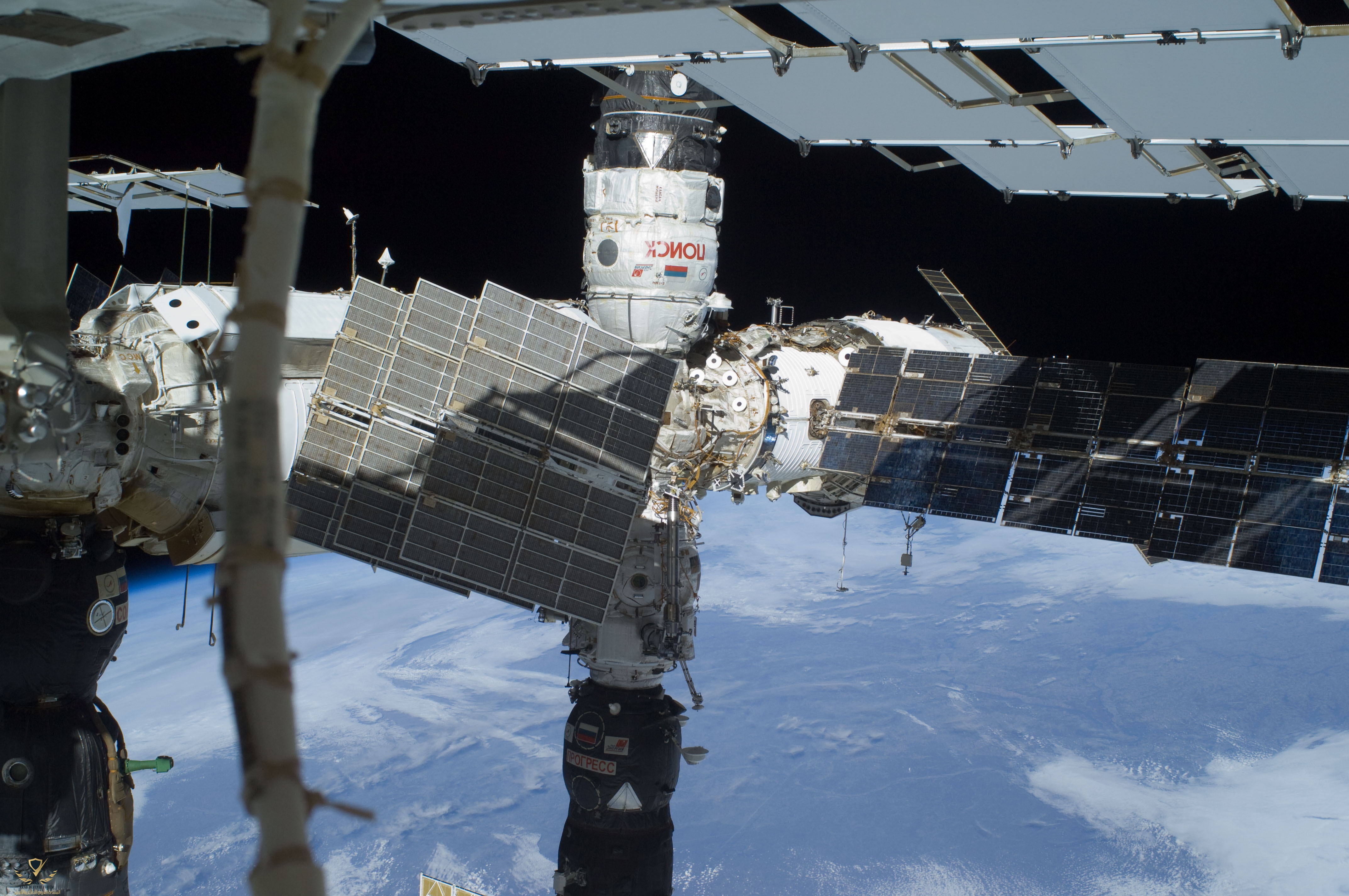

في الفضاء

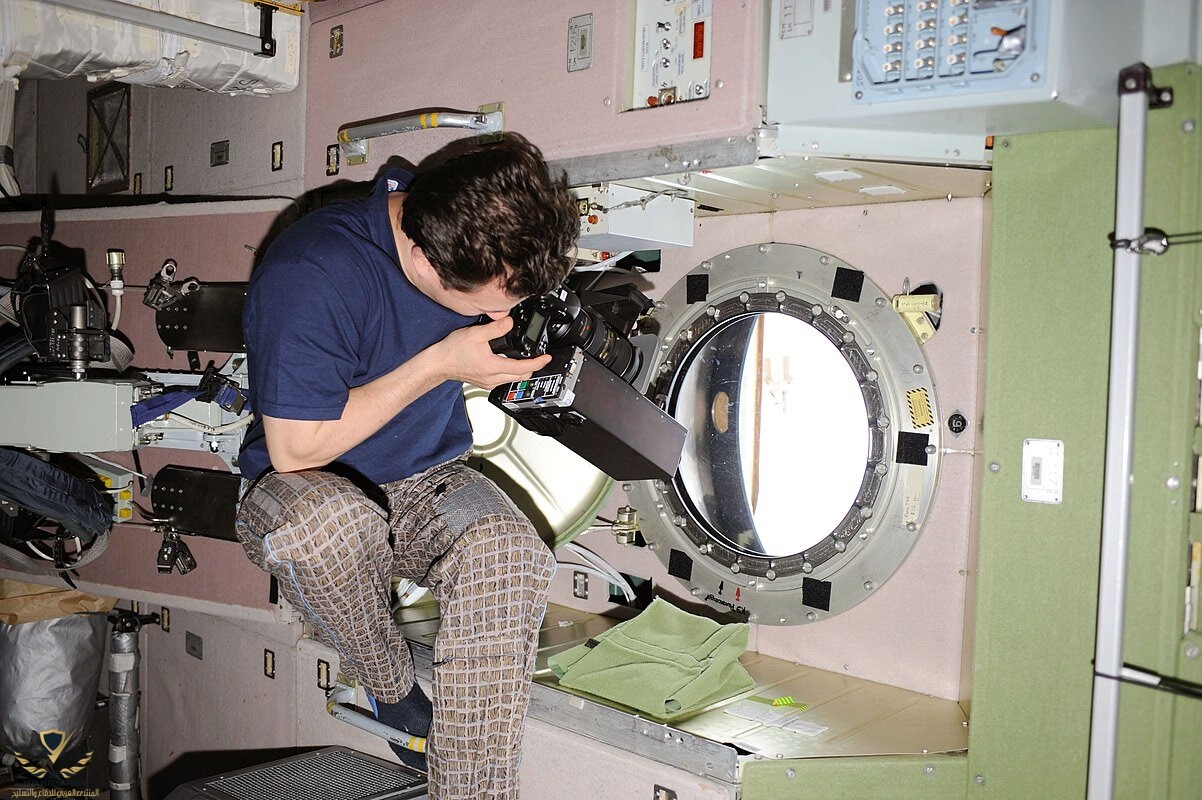

ليست هذه هي المرة الأولى التي لم يهدأ فيها الخلاف حول تقييم سلامة وتشغيل محطة الفضاء الدولية بين باحثي الفضاء. والحقيقة هي أن هناك 13 فتحة زجاجية مثبت في الجزء الروسي من محطة الفضاء الدولية.

وخلال المناقشات المشتركة لعملية محطة الفضاء الدولية، يقترح «الشركاء» الأمريكيون إغلاق هذه الفتحات بسدادات عمياء بسبب خطر حدوث عيوب في الزجاج بسبب اصطدام النيازك الدقيقة، مما يحفز مثل هذا الاقتراح بالقول إن سلامة المحطة ستزداد.




لكن ممثل الجانب الروسي - مدير معهد أبحاث الزجاج التقني (نيتس)، ونائب رئيس أكاديمية العلوم الهندسية في الاتحاد الروسي، وحاصل على شهادة الدكتوراه في العلوم التقنية، البروفيسور فلاديمير سولينوف يقف على موقفه - لسنوات عديدة، تم الحفاظ على القوة المتبقية بعد اصطدام الجسيمات الدقيقة الفضائية، ولم يتم اكتشاف إشعاعات مختلفة وتهديدات أخرى من الفضاء، فهي لم تؤثر على قوة الفتحات التي تم إنشاؤها في المعهد وسلامة الطاقم، لذلك لا يوجد سبب للحد من مراقبة كوكبنا و «تعتيم» عمل رواد الفضاء في الوحدات الروسية للمحطة المدارية.

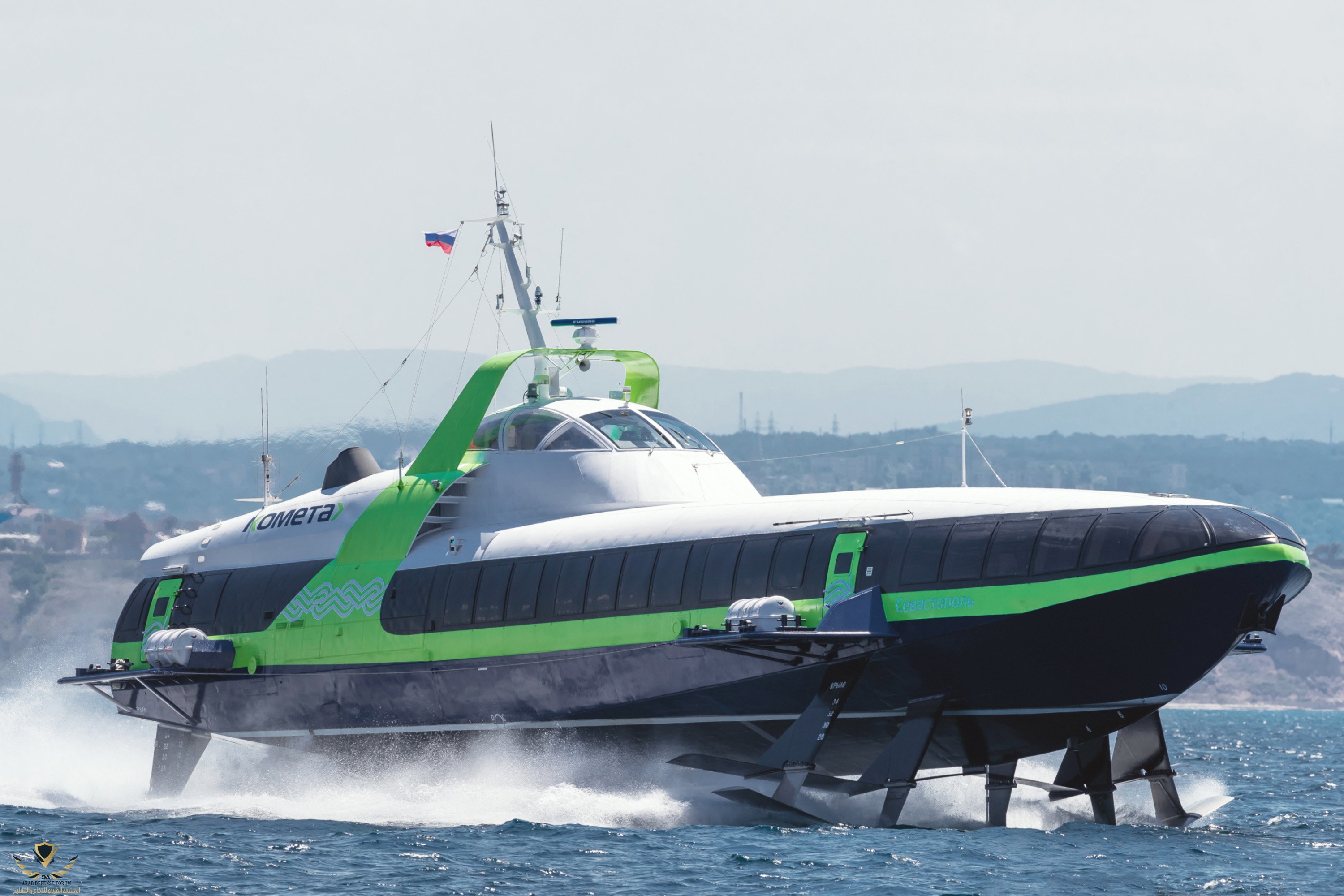

كما يستخدم زجاج البولي كربونات في القوارب المائية

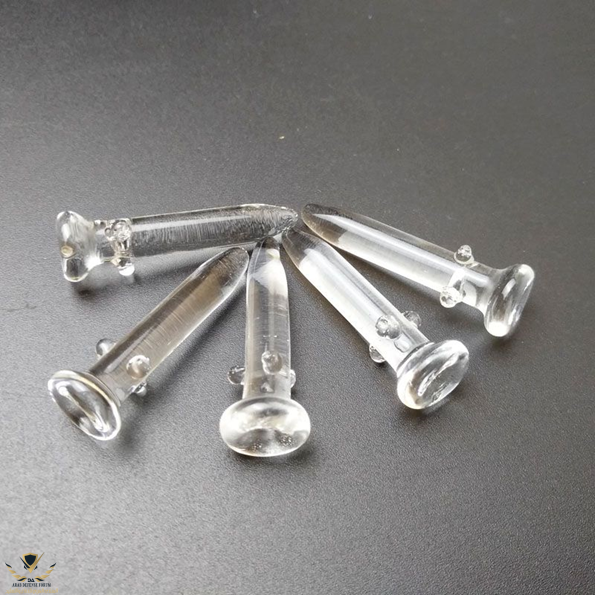

مسامير زجاجية

قبل بضع سنوات، لإثبات القوة العالية لزجاج السيليكات، تم صنع مسامير زجاجية في المعهد. قابلة للطرق بالمطرقة. يمكن استخدامها في المنتجات ذات الخصائص المغناطيسية المضادة. أيضًا، تم اختبار هذه المسامير بدلاً من المشابك عند لصق هياكل اليخوت.



تنويه صور المسامير الزجاجية والمقطع المرئي أمثلة توضيحية

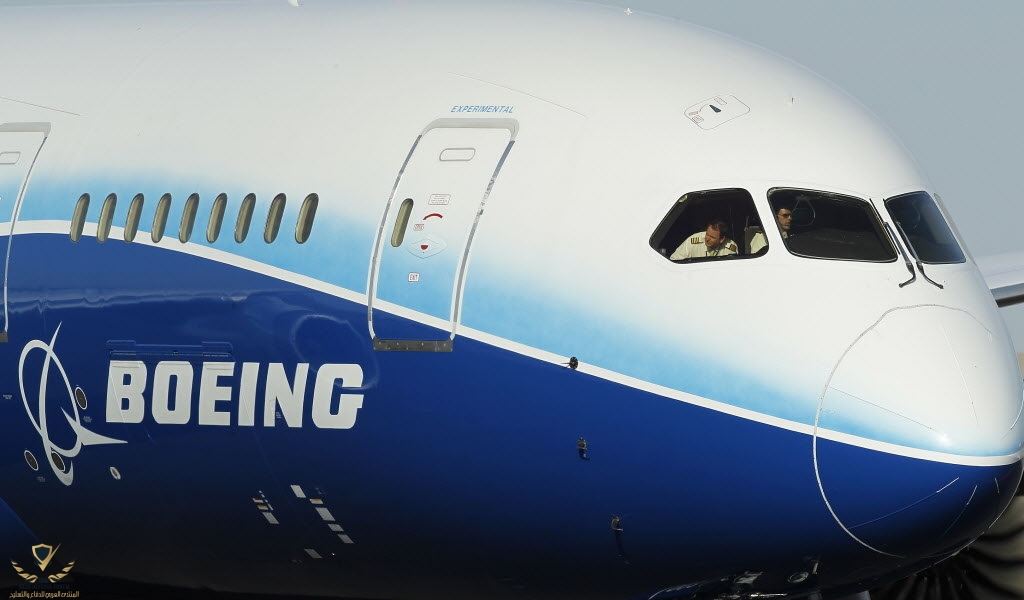

مشاكل زجاج طائرة دريملاينر
بينما سمك الزجاج في طائرة توبوليف Tu-204 يبلغ 17 ملم، وفي طائرة بوينغ 787 يبلغ 45 ملم، يمكن لزجاج طائرة توبوليف تحمّل سرعة الاصطدام بطائر بسرعة 660 كم/ساعة، بينما يتحمّل زجاج طائرة دريملاينر سرعة 648 كم/ساعة.

تواجه طائرة بوينغ 787 دريملاينر مشاكل في تضرر زجاج قمرة القيادة بشكل متكرر في أكثر من حادثة!

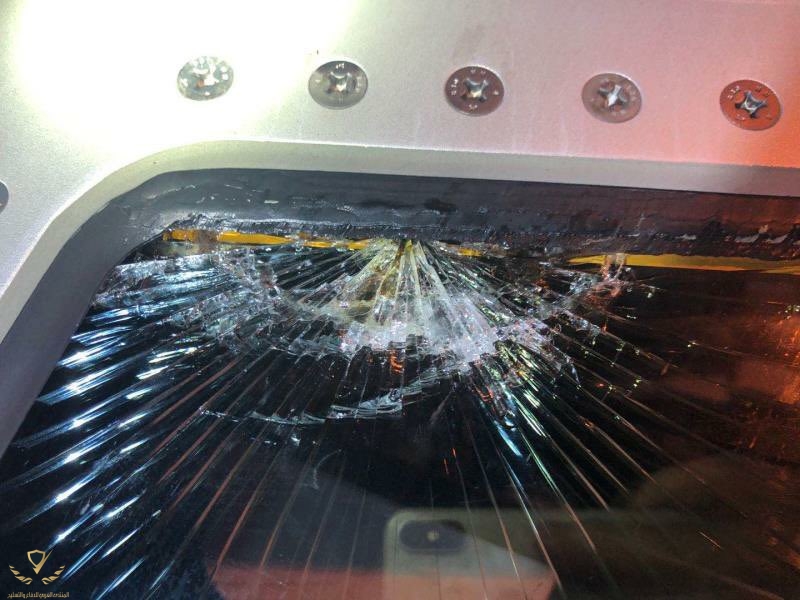

وهنا صورة من أحد الحوادث


مقطع مرئي




تجميع وترجمة بتصرف

Makeyev




احد عمالقة صناعة
شركة سابك في مجال صناعة زجاج

صناعة زجاج طائرة F22 من منتجات سابك



F3TMkpcXgAArTA6


LEDNARDD AW169

1686300349210


صناعة زجاج طائرات شركة ITA Airways

1686300350052


وطائرات شرعية





طائرات المدنية




في مجال صناعة السيارات قطارات وشاحنات

1686054204457


والمعدات الثقيلة



حتى زجاج المصفح



بعض من مجالات منتجات سابك


التعديل الأخير:
ويجى واحد براس مربع بلده لا تصنع شىء ويقولك روسيا دوله متخلفه من العالم الثالث
روسيا دوله متخلفه صناعيا. كل ما ذكر مجرد ارقام في المختبر لم تذكر قدرة التصنيع ولم تذكر التكلفه لو اثبت المنتج نفسه
لاصبحت روسيا مورد لشركات غربيه

تحتاج لالاف وعشرات الالاف من المنتجات الصناعيه حتى تقدر تقول دوله متطوره صناعيا

احد عمالقة صناعة
شركة سابك في مجال صناعة زجاج

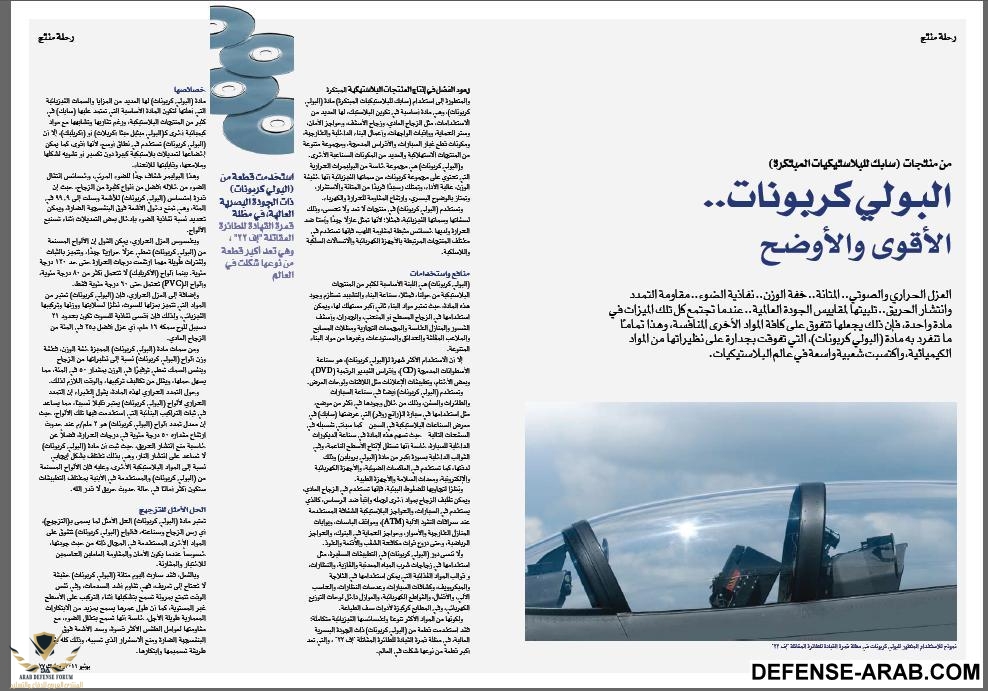

صناعة زجاج طائرة F22 من منتجات سابك

شكرًا على المعلومات القيمة!
هل بالإمكان وضع مصدر الصورة لصناعة زجاج طائرة F-22؟ (
جودة الصورة منخفضة ولا يمكن قراءة المحتوى)

شكرًا على المعلومات القيمة!
هل بالإمكان وضع مصدر الصورة لصناعة زجاج طائرة F-22؟ (
جودة الصورة منخفضة ولا يمكن قراءة المحتوى)
بعد اذن الأخ,,
اعتقد المقصود نفس الماده (بولي كربونات) ، وليس المقصود انه كانت انتاج سابك
تم ذكرها كمثال (نموذج لاستخدام -مكتوب اسفل الصوره-) دلاله على متانة الماده وصلابتها
عموماً هو منشور قديم للشركه 2011 واعتقد انه غير متوفر...


شركة السلام تقوم بصناعة بعض قطع طائرة F-15SA
من ضمن هذه القطع مقدمة الطائرة



مع غياب لأي إشارة حول صناعة زجاج قمرة القيادة في الطائرة!

وهنا صورة تظهر طبقات زجاج قمرة القيادة في طائرة F-15


بعد اذن الأخ,,
اعتقد المقصود نفس الماده (بولي كربونات) ، وليس المقصود انه كانت انتاج سابك
تم ذكرها كمثال (نموذج لاستخدام -مكتوب اسفل الصوره-) دلاله على متانة الماده وصلابتها
عموماً هو منشور قديم للشركه 2011 واعتقد انه غير متوفر...

لو افترضنا عدم صحة المصدر

يوجد تعاون سابك ولوكهيد مارتن في مجال carbon nanostructure materials and carbon nanostructure infused products.


سابك لديه العديد من منتجات في مجال الطيران


F3nVBZFXUAIx0vt

1686300349210


SABIC has been a strategic solution provider for the aircraft interiors industry from the beginning, pioneering new material technologies to make aircraft lighter, more efficient, enjoyable, comfortable, safer and more sustainable.​

F3ncmDmWcAA0CHa

F3natPjWwAADEXa


المواد المصنع النظام تهوية لطائرات المروحية
طرازي H125 و H130 منذو 2013
1686300351101

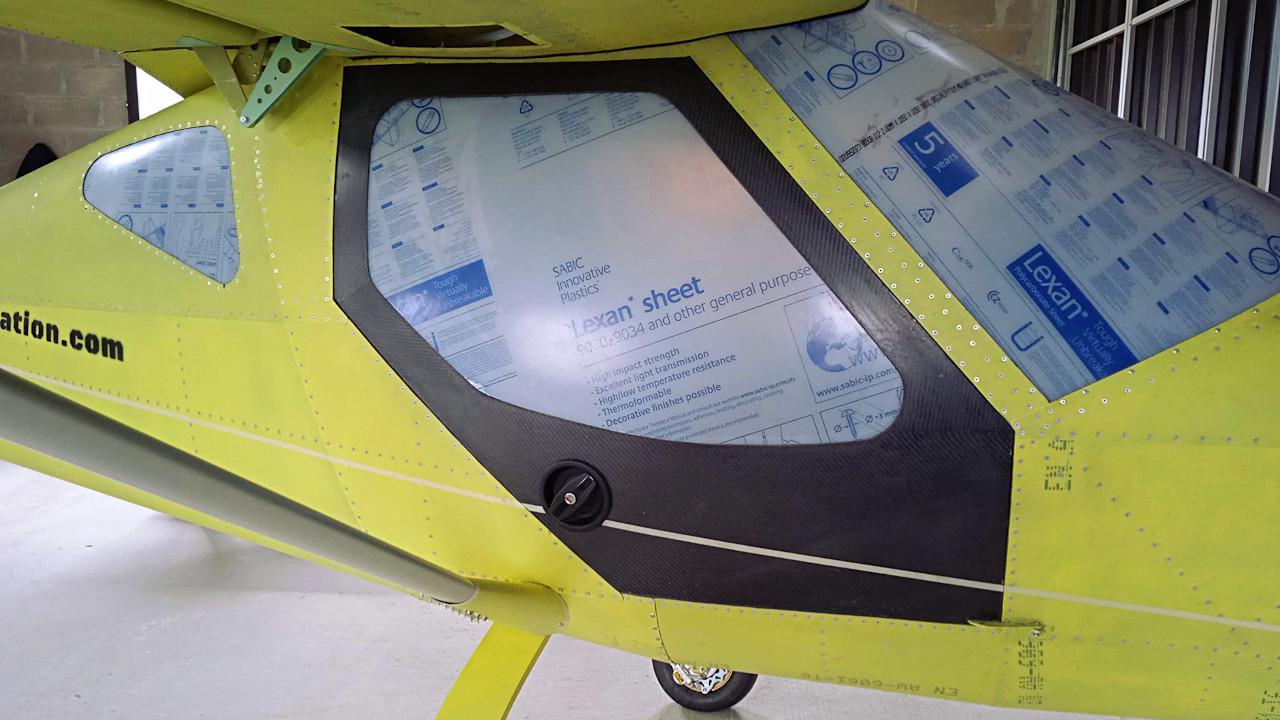

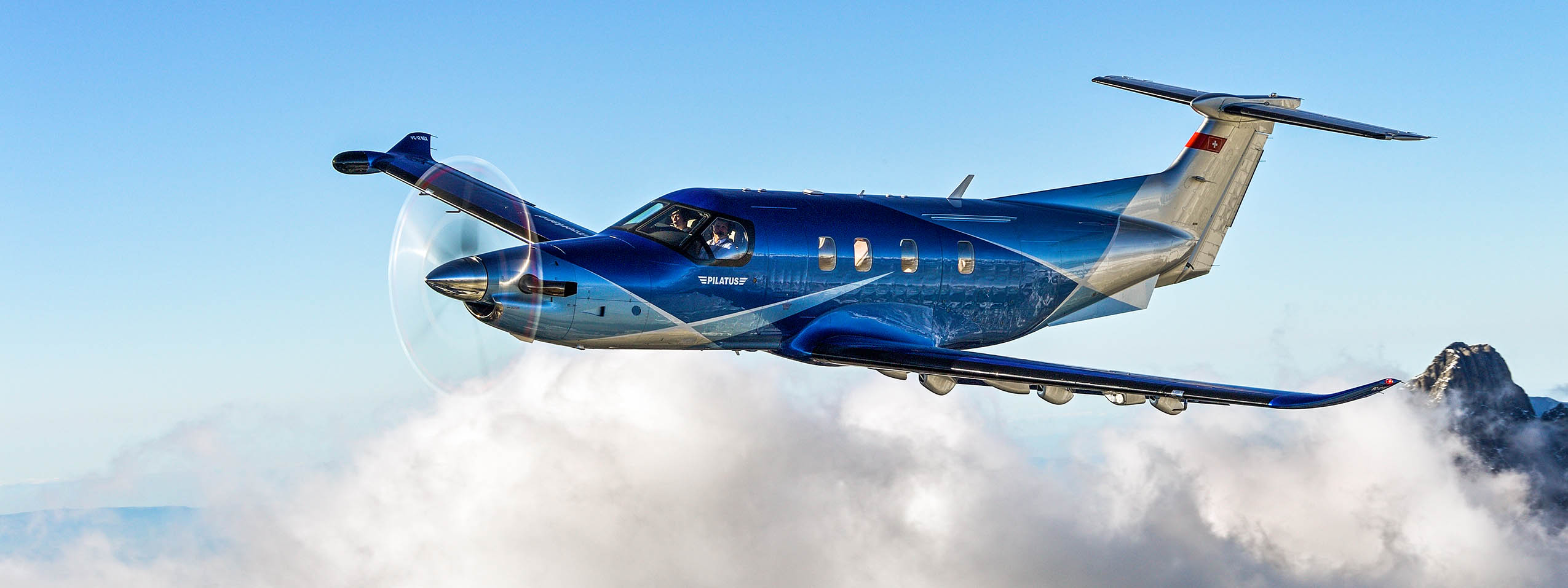

LEXAN™ F6000 sheet was specified by Pilatus Aircraft Ltd., a world leading manufacturer of single engine turboprop aircraft and pilot training systems, to create its new state of the art cockpit. The material gives the OEM superior processability vs. thermosets, excellent colorability, dimensional stability and compliance with industry safety requirements.



Taylor-Deal Aviation used filaments made from ULTEM™ 9085 resin and additive manufacturing technology to create an air duct offering light weight, flame resistance and toughness.

aHR0cHM6Ly9jZG4uZ2llLm5ldC9maWxldXBsb2Fkcy9pbWFnZS9waG90b18xX21hcmNoMjAxNC1mZWF0dXJlLXNhYmljLTYyMHguanBn.WK8Uus8sQaM.jpg


Goodrich Hella Aerospace Lighting System’s passenger service unit using ULTEM™ resin





مشاهدة المرفق 612938

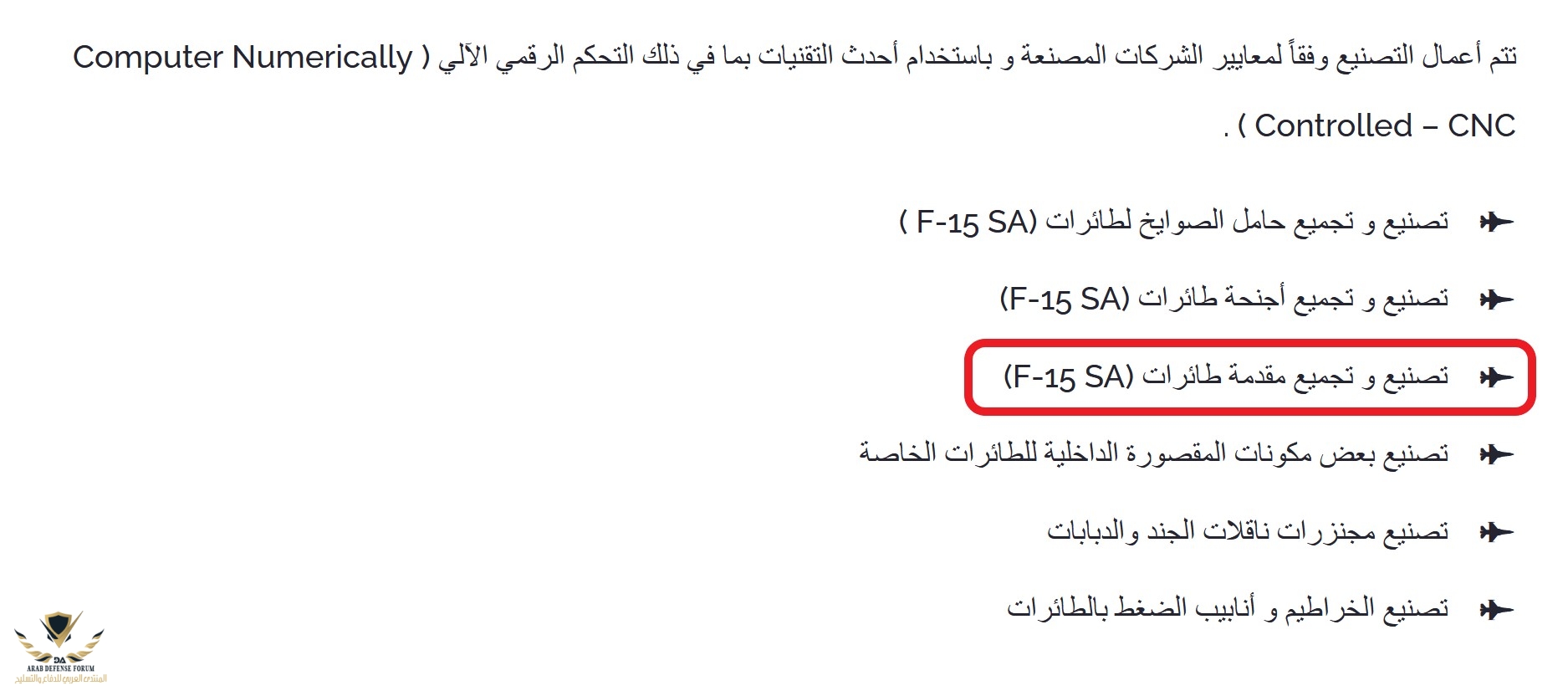

شركة السلام تقوم بصناعة بعض قطع طائرة F-15SA
من ضمن هذه القطع مقدمة الطائرة

مشاهدة المرفق 612939

مع غياب لأي إشارة حول صناعة زجاج قمرة القيادة في الطائرة!

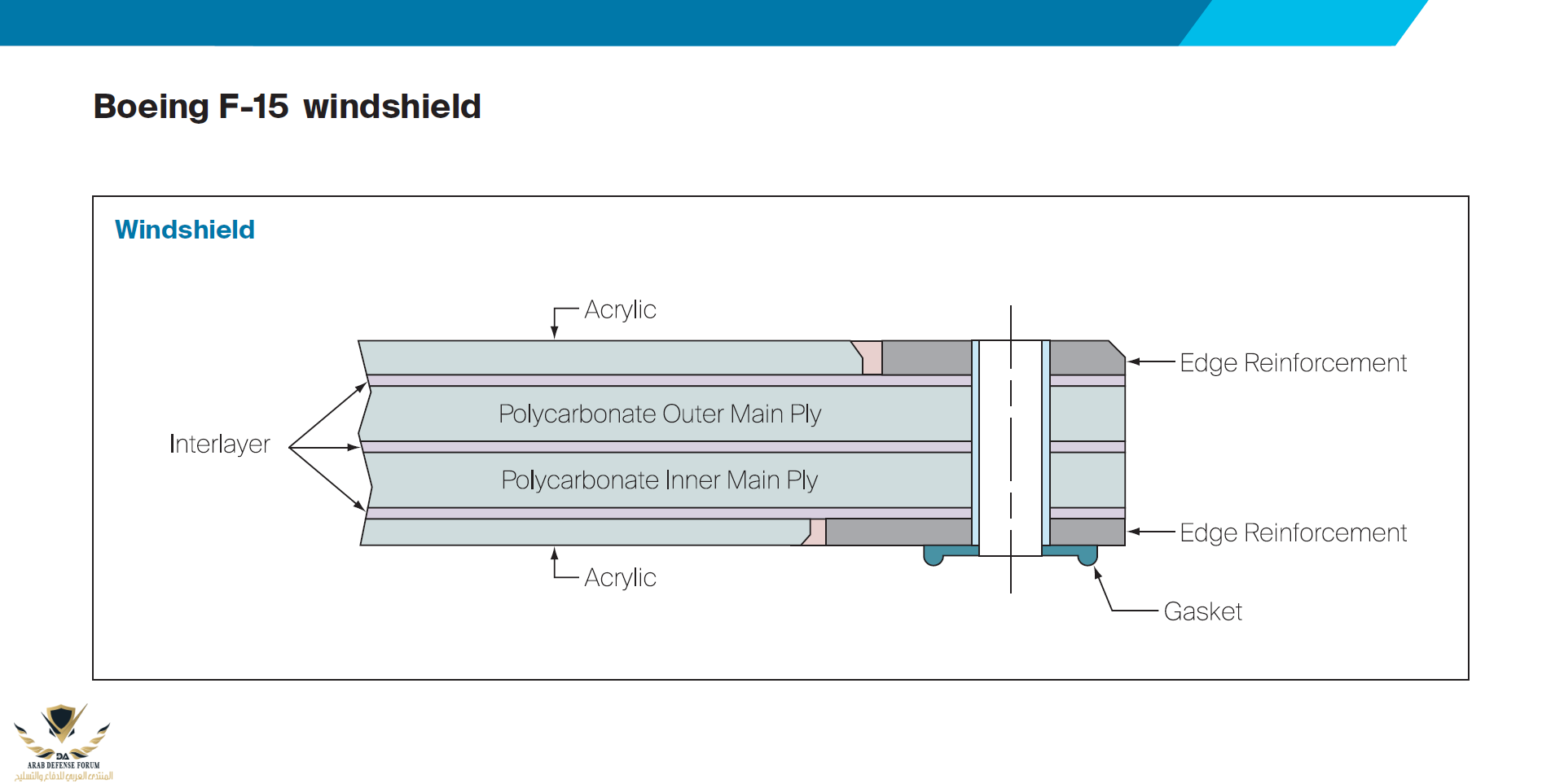

وهنا صورة تظهر طبقات زجاج قمرة القيادة في طائرة F-15

مشاهدة المرفق 612940

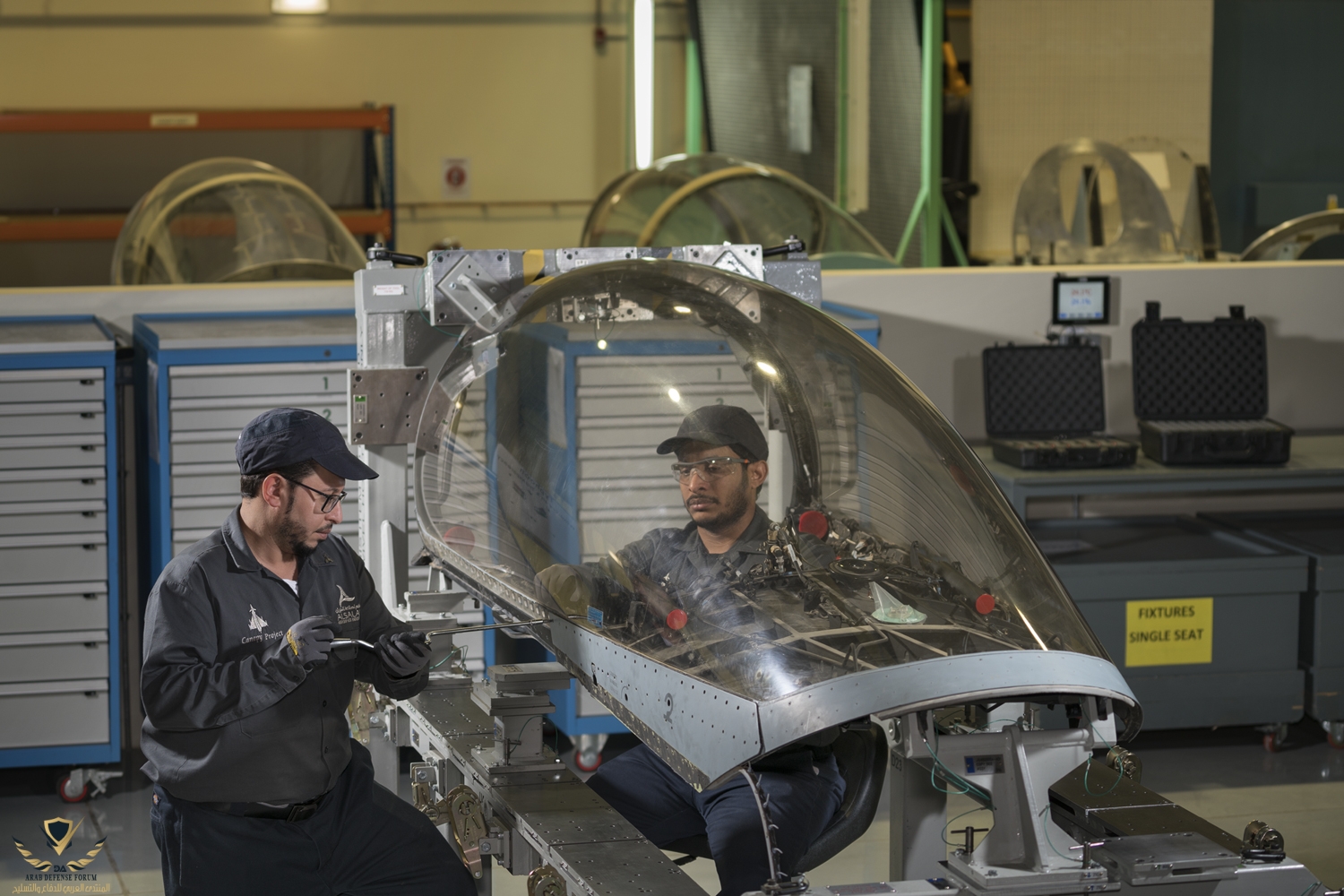

وكذلك السلام تقوم بتصنيع زجاج قمرة قيادة طائرة HAWK T_165 السعودية وصيانة زجاج قمرة قيادة التايفون السعودية

وكذلك السلام تقوم بتصنيع زجاج قمرة قيادة طائرة HAWK T_165 السعودية وصيانة زجاج قمرة قيادة التايفون السعودية
هل بالإمكان وضع مصدر لمعلومة تصنيع زجاج قمرة القيادة؟
موقع شركة السلام لا يذكر أنه يقوم بصناعة زجاج قمرة القيادة وهنا صورة!

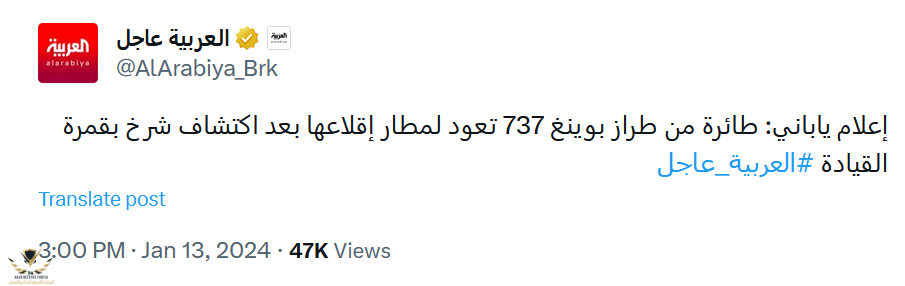

أشرنا إلى مشاكل زجاج قمرة القيادة في طائرة دريملاينر والآن خبر لطائرة 737



زجاج السيليكات مادة ذات خصائص فريدة. شفافيتها ومقاومتها للحرارة وقوتها وقدرتها على استخدام طلاءات مختلفة تجعلها لا غنى عنها لتزجيج الطائرات. ولكن لماذا تم إعطاء الأفضلية للمواد العضوية عند تزجيج قمرة الطائرات في روسيا وفي الخارج؟ لسبب واحد فقط - إنه أسهل. يقولون أيضًا أن زجاج السيليكات هش للغاية.

فقط مداخلة بسيطة،، السيليكا silica (من التسمية اللاتينية silex)، أو ثنائي أكسيد السيلكون SiO2 كما يطلق عليه أيضاً، متوافر عموماً في الطبيعة كرمل sand أو كوارتز quartz وهو معروف بقسوته منذ العصور القديمة (لذلك هو هش). هو يستخدم أساساً في إنتاج زجاج النوافذ، أقداح الشراب، وغيرها من الأدوات الفخارية. كما أغلبية الألياف الضوئية optical fibers للاتصالات تصنع أيضاً من السيليكا، ويعتبر من أكثر العناصر وفرة في القشرة الأرضية.

التعديل الأخير:
ويجى واحد براس مربع بلده لا تصنع شىء ويقولك روسيا دوله متخلفه من العالم الثالث
الصناعات الروسية العسكرية جزء من أرشيف القرن الماضي
لايوجد من يشتري معدات روسية سوء المضطر لذلك لاسباب اقتصادية او بسبب العقوبات والحظر الغربي

لو افترضنا عدم صحة المصدر

يوجد تعاون سابك ولوكهيد مارتن في مجال carbon nanostructure materials and carbon nanostructure infused products.


سابك لديه العديد من منتجات في مجال الطيران


F3nVBZFXUAIx0vt

1686300349210


SABIC has been a strategic solution provider for the aircraft interiors industry from the beginning, pioneering new material technologies to make aircraft lighter, more efficient, enjoyable, comfortable, safer and more sustainable.​

F3ncmDmWcAA0CHa

F3natPjWwAADEXa


المواد المصنع النظام تهوية لطائرات المروحية
طرازي H125 و H130 منذو 2013
1686300351101


LEXAN™ F6000 sheet was specified by Pilatus Aircraft Ltd., a world leading manufacturer of single engine turboprop aircraft and pilot training systems, to create its new state of the art cockpit. The material gives the OEM superior processability vs. thermosets, excellent colorability, dimensional stability and compliance with industry safety requirements.



Taylor-Deal Aviation used filaments made from ULTEM™ 9085 resin and additive manufacturing technology to create an air duct offering light weight, flame resistance and toughness.

aHR0cHM6Ly9jZG4uZ2llLm5ldC9maWxldXBsb2Fkcy9pbWFnZS9waG90b18xX21hcmNoMjAxNC1mZWF0dXJlLXNhYmljLTYyMHguanBn.WK8Uus8sQaM.jpg


Goodrich Hella Aerospace Lighting System’s passenger service unit using ULTEM™ resin
