المدمرة الصاروخية الامريكية Arleigh Burke جباااااااااارة بكل المقاييس

[العريف10]

مقدمة:​

كانت البوارج البحرية هيا الركيزة الرئيسية في سلاح ​

البحري خاصة الدول الكبيرة حتي تسعينات القرن ​

الماضي حين اوقفت امريكا عمل البوارج الاربعة لديها ​

وكانت الاسباب الرئيسية في التراجع عن استخدامها ​

ليس في اقتصاديات الدول لا بل قلة نفقة شئ جديد اسمة ​

المدمرات والاكثر مناورة في السرعة والاداء وتحمل ​

نفس الاسلحة التي كانت تحملها البوارج لاكن اسلحة ​

احدث ذات دقة في التصويب ومدي اكبر وتكلفة المدمرات ​

اقل من صيانة وتكلفة البوارج البحرية.​

Arleigh Burke class​

​

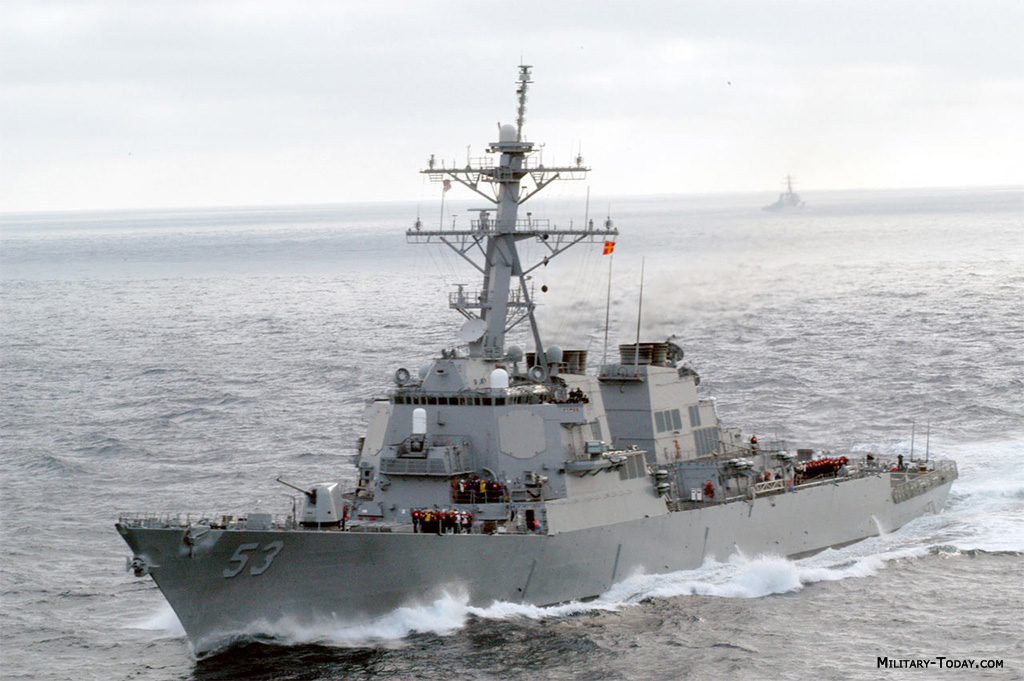

المدمرة الامريكية Arleigh Burke class المدمرة الاقوي في سلاح البحرية ​

الامريكي بنيت علي نظام Aegis القتالي والرادار SPY-1D​

نظام الإيجيس AEGIS للمعلومية​

كلمة إيجيس تعني الدرع​

وهي سفن مجهزة بنظم كاملة من الصواريخ سطح سطح ​

وصواريخ سطح أرض وصواريخ سطح جو ومجموعات ​

من الطوربيدات ومعدات مكافحة الغواصات لتتمكن من ​

تأدية مهام دفاعية وتنفيذ ضربات تكتيكية في الخصم ​

سواء بضرب قطعه البحرية أو إعتراض وسائل هجومه ​

ثم ضرب بعض قواعده الأرضية​

وتعتمد على نظام سونار منفصل لكشف الغواصات ​

والطوربيدات والألغام ومخاطر ماتحت الماء​

وتم تطوير النظام على مراحل:​

Baseline 1 CG 47-51​

يتكون من منصات إطلاق عمودية
Vertical Launching System​

Baseline 2 CG 52-58​

يتكون من منصات إطلاق رأسية + نظام صواريخ توماهوك + نظام مكافحة للغواصات​

Baseline 3 CG 59-64​

يتكون من رادار AN/SPY-1B مكون من كونسولات ​

AN/UYQ-21 وأجهزة كومبيوتر طراز الولد الصغير ​

UYK-43 "low boy"​

Baseline 4 CG 65-73​

يتكون من نظام كومبيوتر طراز AN/UYK-43/44 ​

Baseline 5​

تم دخول أنظمة نشر وربط المعلومات Joint​

Tactical Information Distribution ​

System (JTIDS) Tactical Data ​

Information Link (TADIL) 16 وكذلك معالج ​

قيادة وسيطرة
Command and Control
Processor C2P
ونظم تحديد أماكن القتال ونظام ​

تبادل معلومات متطور وكذلك نظام حرب إليكترونية ​

إيجابي AN/SLQ-32(V)3 مع تطوير صواريخ ​

المدمرات إلى نظم ممتدة المدى​

وقد تم تطوير هذه المرحلة على ثلاثة خطوات:​

1-تطوير كفاءة النظم الصاروخية​

2-تطوير شاشات العرض ونظم عرض وربط البيانات​

3-تطوير نظم ربط ونشر البيانات وتبادلها​

Baseline 6 ​

تم تطوير نظم عرض البيانات وعمل شبكة داخلية ونقل ​

معلومات عن طريق الألياف وكذلك كونسولات UYQ-​

70 ومع إضافة نظام الإشتباك الجماعي المتعاون ​

وقد تم هذا التطوير على ثلاث خطوات شملت الخطوتين ​

1 و 2 كل ماسبق​

الخطوة الثالثة لتطوير Baseline 6:​

إدخال نظم الدفاع ضد الصواريخ الباليستية التكتيكية​

إدماج طائرات الهيلكوبتر في المنظومة​

إدخال الألياف الضوئية في نقل البيانات​

وتعديل نظم العرض وإدخال نظام التعرف على صواريخ سي سبارو ​

تطوير نظام التوماهوك Advanced ​

TOMAHAWK Weapon System ATWCS​

تطوير نظم التحكم النيراني ​

Baseline 7 ​

تطوير نظم الإشتباك​

تطوير الرادار AN/SPY-1D V​

تطوير نظام الإشتباك الجماعي التعاوني​

بداية الدمج الفعلي للنظم المضادة للصواريخ الباليستية​

تطوير نظم الكومبيوتر والتعرف​

الدمج الكامل لنظام STANDARD Missile-2 Block IIIB​

تطوير نظام الحرب الإليكترونية لبلوكات ​

دمج طائرات هيلكوبتر متعددة المهام ​

دمج نظام الدعم النيراني​

دمج بيروسكوب لهجوم الأعماق AN/SQQ-89(V)15​

ونظم طوربيد Mark 50​

نظام اصطياد الألغام من بعد
&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&​

بنيت هذة المدمرة ​

لتحل محل الطرادات والمدمرات القديمة الكييرة ذات ​

التكاليف العالمية في التصنيع ​

والصيانة المدمرة تمتلك ترسانة اسلحة كبيرة لتعطيها القدرة علي اداء كافة المهام ​

المكلفا بها وقد راعي المصممون علي اخفاض البصمة الردارية للمدمرة في ​

تصميمها واعطت هذة المواصفات الثقة الكاملة في ادارة البحرية الامريكية ​

ووضعها في المناطق ذات التهديدِ العاليةِ لإجْراء المعاداةِ السطحيّةِوالمعاداة ​

المضادة للغواصاتِ و المعاداةِ الجويةِ .​

الهيكل الخاص بالمدمرة مصنوع من الفولاذ وبعض طباقاتKevlar علي المناطق ​

ذات التهديد الاكبر بالضرب واعطي هذا الهيكل للمدمرة الامان الاعلي من حيث قوة ​

التدريع والتخفي من الرادرات وتحمل الضربات القوية ...الخ.​

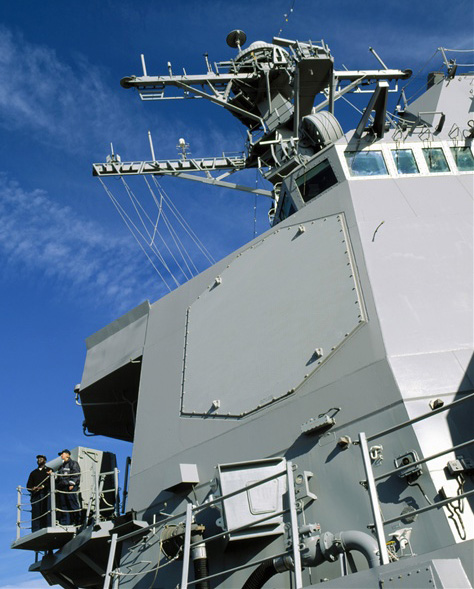

والمدمرة تمتلك الرادار الاعلي في الاكتشاف وتحديد الاهداف رادار البحث الجوي ​

والسطحي AN/SPY-1D

​

​

المدمرة مجهزة ايضا بنظام القتال الدفاعي AEGIS الذي يعمل علي التصدي للتهديدات ​

القادمة للمدمرة بتلقي المعلومات من الرادار​

AN/SPY-1D بقدوم جسم غريب الي ​

المدمرة ثم يعمل بعد ذالك نظام التحكم النيراني للمدمرة ​

من نوع :​

Mark 99 Fire Control

​

الذي يحدد الجسم القادم للمدمرة ويسمح للقذائف الدفاعية ​

بالمدمرة للتصدي للجسم ​

المعادي للمدمرة.​

يدعم هذة المدمرة قوة محركة عبارة عن اربع محركات ​

توربينية يعطي الواحد منهما قوة 33.600 قدرة حصانية ​

مما يؤمن لها سرعة قياسية تصل الي 32عقدة ومدي عمل ​

4400ميل بسرعة 2عقدة كما يفور امكانية حمل قصوي ​

تصل الي 9033طن.​

كما جهزة المدمرة بالمعدات الالكترونية الحديثة التي تؤمن ​

عمل هة المنظومة الفريدة بكافة افرعها وجميع اسلحتها ​

فهي تحمل رادار بحث جوي وتحكم في الرمي الثلاثي​

الابعاد ورادار بحث سطحي ورادار ملاحي وثلاثة رادرا ​

تحكم في الرمي من الاسلحة كما انها تحمل سونارات ​

للبحث والتعقب المضاد للغواصات ​

ومن المميزات الهامة في هذة المدمرة وجود فناء خلفي قادر علي حمل مروحية من نوع:​

Sikorsky

​

او حمل مروحية من نوع:​

SH-60 Seahawk

​

تمتلك المدمرة كما قلت ترسانة من الاسلحة الرائعة ​

سوف نتكلم عنها واحدة تلو الاخري.​

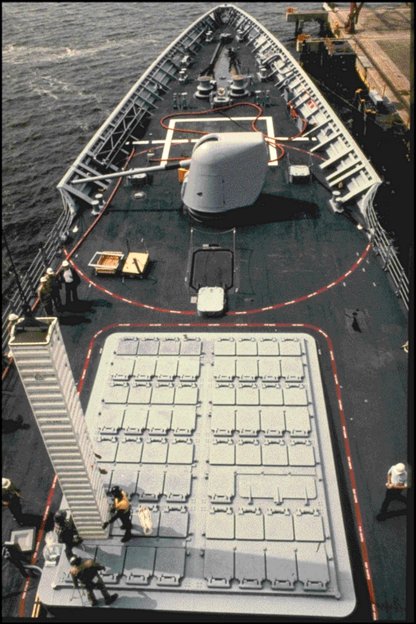

قاذف الصواريخ العمودية
Vertical launching system

الصاروخ BGM-109 Tomahawk

​

نظام الدفاع الجوي RIM-66 Standard

​

نظام الدفاع الصاروخي RIM-161 Standard Missile 3

​

نظام الدفاع الصاروخي RIM-162 ESSM​

النظام الصاروخي العمودي المضاد للغواصات
RUM-139 VL-ASROC

المدفع الخفيفMark 45

​

نظام المركزي الدفاعي Phalanx CIWS

​

الطوربيدات من نوع Mark 50 torpedo

​

المواصفات:​

دخلت الخدمة:عام1991​

الاستخدام:مدمرة صواريخ موجة​

الطول :142.1 متر​

القطر: 18.3 متر​

السرعة: 32 عقدةَ​

المحرك من نوع : LM2500-30 ​

المدى: 4,400 ميل بحري​

الطاقم:346فرد​

الاازاحة:9200طن​

​

الوسائل الخداعية
تقنية Prairie / Masker للتخفي من الغواصات والطوربيدات ​

تعريف تقنية Prairie / Masker :​

بكل بساطة​

هي عبارة عن فقعات مائية يتم اطلاقها من المحرك ليتم التغطية علي الضوضاء الخاصة بالمحرك التي يكشفها السونار ​

الذي يعمل بة الغواصة او الطوربيد.​

********************************************************​

كيفية عمل الفقاعات المائية:
هذة العملية عملية ميكانيكية لم افهمها جيدا لاكن سوف اشرح لكم الذي فهمتة يتم انتاج الفقاعات المائية بواسطة الضغط ​

من زعانف المحرك الخاص بالسفينة.​

​

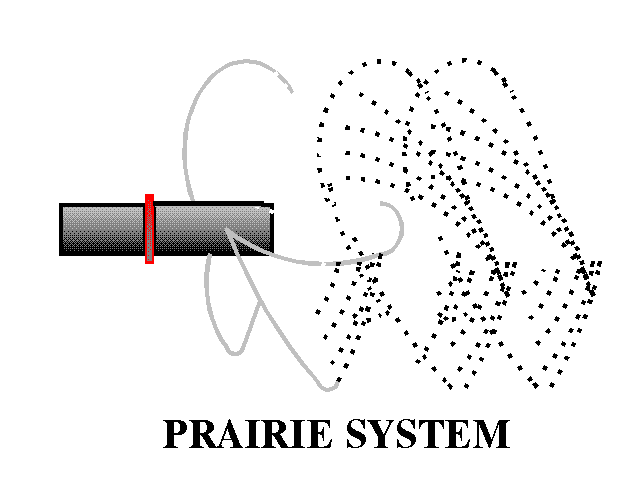

كما توضح الصورة كيفية عمل الفقاعات الغازية بواسطة الضغط وزعانف المحرك وهيا تدور كما باصورة.​

​

********************************************************​

كيف يتم تخفي السفينة من السونار :​

عندما تطلق السفينة الفقاعات المائية ويتكون غطاء حول المحرك الخاص بالسفينة يتم عزل الضوضاء الناتجة من محرك ​

السفينة وهذة الضوضاء هي السبب الرئيسي لكشف السفينة للسونار الذي يعمل بة الغواصة او الطوربيد فيتم التشويش ​

علي السونار لعدم وجود ضوضاء المحرك وسماع صوت فقاعات مائية يصعب اكتشاف سماعها عبر السونار.​

هذة العملية تشبة عملية التشويش الالكتروني الخاصة بالسلاح الجوي والدفاع الجوي.​

*******************************************************​

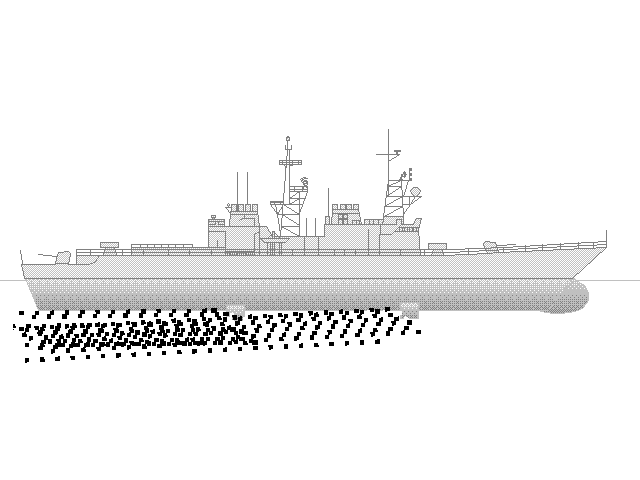

توضح الصورة الفقاعات المائية التي ينتجها محرك السفينة ويتم عمل حاجز من الفقاعات حول المحرك
&&&&&&&&&&&&&&&&&&&&&&&&

انتهي الموضوع اتمني ان يعجبكم
العريف10​
