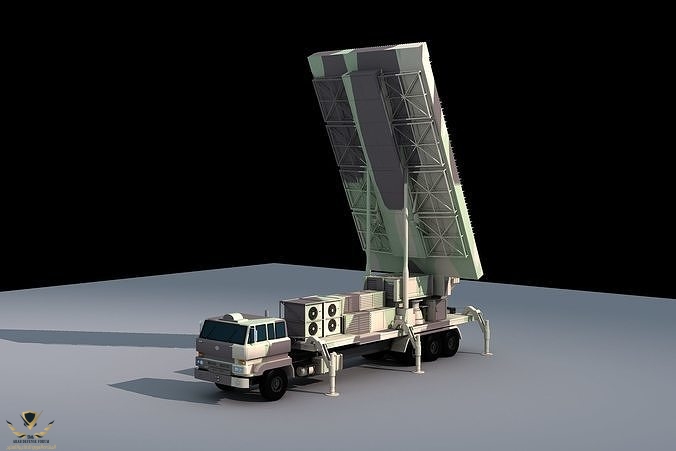

يمكن لنظام رادار المراقبة SLC-7 L-band 3D تتبع الطائرات الشبح والمروحيات والطائرات بدون طيار وصواريخ كروز وأهداف الفضاء القريب وقذائف المدفعية والصواريخ ، ويمكنه اكتشاف وتتبع أهداف متعددة في وقت واحد ، ومقاومة هجمات التشبع ، والتكيف مع التشويش ، وتحديد الأهداف بسرعة
في وقت سابق من أبريل 2021 ، عرضت الصين نظام رادار المراقبة ثلاثي الأبعاد SLC-7 L-band ، ونظام رادار المراقبة YLC-8E UHF-band 3D ، بالإضافة إلى الرادارات المضادة للطائرات بدون طيار مثل رادار الاستطلاع المحمول متعدد الأغراض YLC-48 في التاسع. معرض الرادار العالمي في نانجينغ. تم نشر هذه الرادارات بالفعل من قبل الصين مع YLC-8E لتتبع الطائرات الشبح الأمريكية.
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
تردد تكرار النبض (PRF)
تردد تكرار النبضة (PRF) لنظام الرادار هو عدد النبضات التي يتم إرسالها في الثانية.

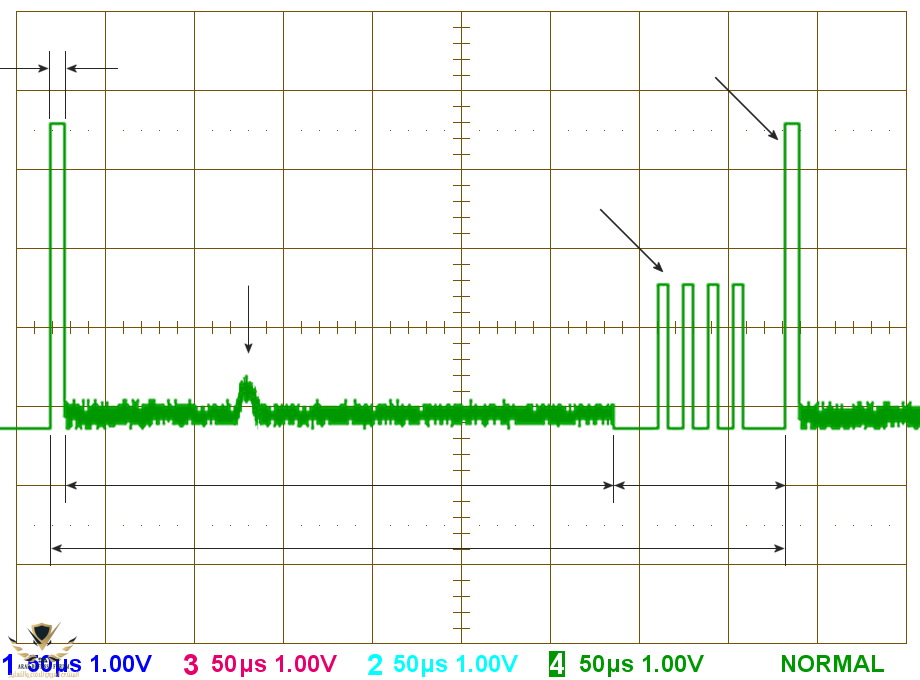

تشع أنظمة الرادار كل نبضة عند تردد الموجة الحاملة أثناء وقت الإرسال (أو عرض النبضة PW) ، وانتظر عودة الصدى أثناء الاستماع أو وقت الراحة ، ثم تشع النبضة التالية ، كما هو موضح في الشكل. يُطلق على الوقت بين بداية نبضة واحدة وبداية النبضة التالية وقت تكرار النبضة (PRT) ويساوي مقلوب PRF على النحو التالي:
PRT= 1/PRF
وقت الاستلام
بشكل عام ، وقت الاستقبال هو الوقت بين نبضات أجهزة الإرسال. يكون وقت الاستقبال دائمًا أصغر من الفرق بين فترة تكرار النبضة وطول نبضة جهاز الإرسال. في بعض الأحيان يكون مقيدًا أيضًا بما يسمى بالوقت الميت ، حيث يتم إيقاف تشغيل جهاز الاستقبال بالفعل قبل نبضة الإرسال التالية مباشرة.
الوقت الميت
إذا انتهى وقت الاستلام قبل نبضة الإرسال التالية ، فإن النتيجة هي وقت ميت. خلال الوقت الميت يتم تنفيذ حلقات اختبار النظام في الرادارات الحديثة بشكل عام. الرادارات التي تستخدم هوائي صفيف مرحلي ، تحتاج بشكل عاجل إلى مثل هذا الوقت الميت. خلال هذا الوقت ، يجب إعادة برمجة مبدل الطور للهوائي لإعداد الهوائي للاتجاه التالي لحزمة الهوائيات. قد يستغرق هذا ما يصل إلى 200 ميكروثانية ، فلماذا يستغرق الوقت الميت قيمًا كبيرة جدًا مقارنة بوقت الاستلام.
في هذا الوقت الميت ، يكون جهاز الاستقبال مغلقًا بالفعل لأنه أثناء إعادة البرمجة ، لا يمكن للهوائي توفير الإشارات المستقبلة. لأنه خلال هذا الوقت ، لا يمكن معالجة أي بيانات حقيقية بأي حال من الأحوال ، يتم استخدام هذه المرة لتنفيذ إجراءات الاختبار الداخلية في الوحدات النمطية لمسار الاستلام. يتم ذلك للتحقق من الجاهزية التشغيلية لبعض الدوائر الإلكترونية وتعديلها ، إذا لزم الأمر. لهذا الغرض ، يتم إنشاء الإشارات بحجم معروف. يتم تغذية هذه الإشارات في مسارات الاستقبال ويتم مراقبة معالجتها في الوحدات الفردية. ومع ذلك ، يقوم معالج الفيديو بإيقاف تشغيل هذه النبضات ، بحيث لا تظهر على الشاشة. إذا لزم الأمر نتيجة للاختبارات ، يمكن إعادة تكوين الوحدات تلقائيًا ويمكن كتابة رسالة خطأ مفصلة.
وضع الاندفاع

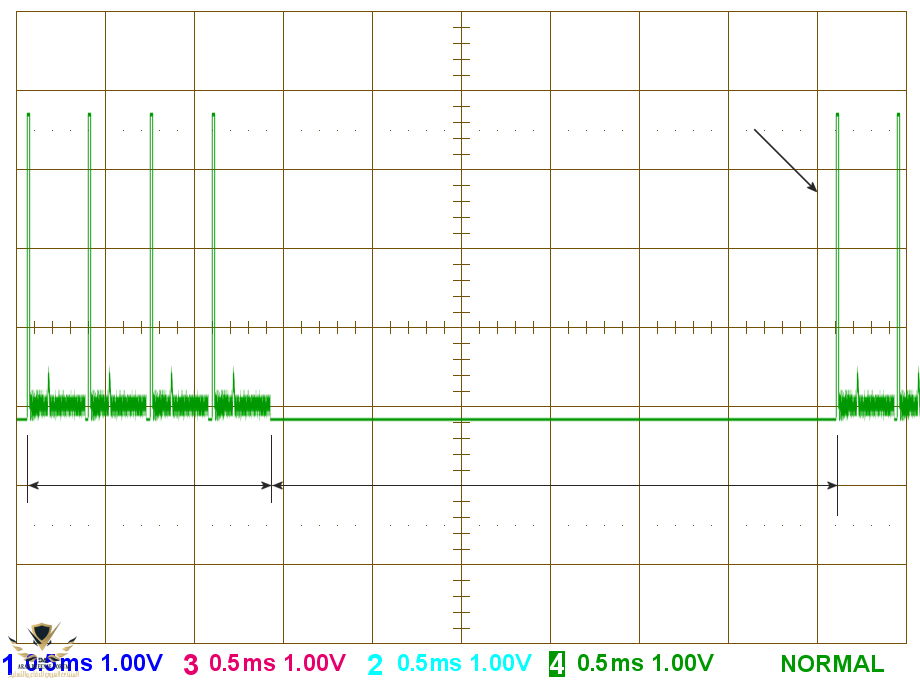

لا يجب أن يكون توزيع الوقت الميت موحدًا. يمكن أيضًا أن ينتقل عددًا من النبضات في تتابع سريع واحدًا تلو الآخر مع كل وقت استقبال قصير قبل ظهور الوقت الميت. على سبيل المثال ، إذا تم توجيه عدة فترات نبض في نفس الاتجاه (كما هو ضروري لمعالجة زوج النبضات واكتشاف الهدف المتحرك) ، فلن تكون هناك حاجة إلى وقت ميت. هذا له مزايا لميزانية الوقت للرادار. من غير المحتمل حدوث تغيير عشوائي غير مرغوب فيه في زاوية طور المولد بعد وقت أقصر. لذلك ، سيكون الرادار أكثر دقة في قياس المسافة. في نفس الوقت ، يتغير تردد تكرار النبض في هذه الفترة الزمنية القصيرة: فهو أعلى بكثير من المتوسط. كلما زاد تردد تكرار النبض ، كان أفضل هو القياس الواضح للسرعة (انظر غموض دوبلر).
يستخدم وضع الرشقة في الغالب في الرادارات التعليمية. لا تتطلب هذه الرادارات وقت استقبال كبير للمسافات القصيرة للغاية داخل غرفة التدريب. ومع ذلك ، فإنها تتطلب وقتًا أطول لنقل بيانات إشارات الصدى عبر كبل تسلسلي ضيق النطاق نسبيًا إلى الكمبيوتر. على سبيل المثال ، يرسلون 10 نبضات في الثانية فقط ، وهو ما يتوافق مع متوسط تردد تكرار النبضات البالغ 10 هرتز. تنتقل هذه النبضات العشر ولكن في غضون 200 ميكروثانية. لحساب تردد دوبلر لا لبس فيه يتوافق مع تردد تكرار النبضة البالغ 50 كيلو هرتز. الوقت الميت الذي يليه تقريبًا ثانية كاملة. خلال هذا الوقت ، يتم نقل البيانات عبر USB باستخدام معدل أخذ العينات يصل إلى 280 ميجابت / ثانية.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
النطاق الآلي
النطاق المُجهز هو أقصى مدى للرادار يمكن من خلاله عرض إشارات الصدى. إنه ليس مقياسًا للمدى الفعلي للرادار أو احتمالية اكتشافه. في معظم الحالات ، يكون النطاق المُجهز مساويًا لأكبر مقياس ممكن يمكن ضبطه على شاشات العرض.
يتم تحديد النطاق المجهز من خلال البناء بناءً على ثلاثة شروط:
يعتمد المدى الأقصى الفعلي للرادار مرة واحدة على الحد النشط لنطاق الكشف ويخضع للعديد من التأثيرات التي تم أخذها في الاعتبار في معادلة الرادار. يجب أن يكون النطاق المُجهز أكبر من هذا النطاق النشط بحيث يمكن عرض جميع إشارات الصدى الموجودة.
من ناحية أخرى ، يجب أن تتناسب الظروف الزمنية أيضًا ،
حتى لا تحدث أي غموض قد يؤدي إلى سوء التفسير. قد تؤدي إشارات الصدى المستلمة خارج فترة النبض إلى تجاوزات يتم عرضها على أنها تداخل في نطاق غير صحيح.
ومع ذلك ، يجب أن يكون النطاق المُجهز أيضًا أقل من المسافة المقابلة لوقت الاستلام أو مساويًا لها على الأكثر ، لأنه بخلاف ذلك ، يُنظر إلى نبضة إرسال ثانية على أنها دائرة كاملة على شاشات العرض.
لذلك يجب أن يكون النطاق المجهز بأبعاد تقنيًا أكبر إلى حد ما مما تحدده هذه الشروط. بالإضافة إلى ذلك ، قد تعمل أيضًا شروط أخرى.
على سبيل المثال ، في حالة رادار المراقبة السطحية البحرية ، فإن مداها الأقصى مقيد بانحناء الأرض إلى ما يسمى أفق الرادار. اعتمادًا على ارتفاع هوائي الرادار ، يتوافق هذا مع حوالي 40 NM أو حوالي 74 km. قد يكون المزيد ببساطة غير ضروري ، لذلك يمكن تكييف جميع الظروف الأخرى (قوة الإرسال ، وقت الاستلام) مع هذه المسافة.
في وقت سابق من أبريل 2021 ، عرضت الصين نظام رادار المراقبة ثلاثي الأبعاد SLC-7 L-band ، ونظام رادار المراقبة YLC-8E UHF-band 3D ، بالإضافة إلى الرادارات المضادة للطائرات بدون طيار مثل رادار الاستطلاع المحمول متعدد الأغراض YLC-48 في التاسع. معرض الرادار العالمي في نانجينغ. تم نشر هذه الرادارات بالفعل من قبل الصين مع YLC-8E لتتبع الطائرات الشبح الأمريكية.
| Specifications | |
|---|---|
| frequency: | L-Band |
| pulse repetition time (PRT): | |
| pulse repetition frequency (PRF): | |
| pulsewidth (τ): | |
| receiving time: | |
| dead time: | |
| peak power: | |
| average power: | |
| instrumented range: | 450 km |
| range resolution: | |
| accuracy: | |
| beamwidth: | |
| hits per scan: | |
| antenna rotation: | |
| MTBCF: | |
| MTT |
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
تردد تكرار النبض (PRF)
تردد تكرار النبضة (PRF) لنظام الرادار هو عدد النبضات التي يتم إرسالها في الثانية.
تشع أنظمة الرادار كل نبضة عند تردد الموجة الحاملة أثناء وقت الإرسال (أو عرض النبضة PW) ، وانتظر عودة الصدى أثناء الاستماع أو وقت الراحة ، ثم تشع النبضة التالية ، كما هو موضح في الشكل. يُطلق على الوقت بين بداية نبضة واحدة وبداية النبضة التالية وقت تكرار النبضة (PRT) ويساوي مقلوب PRF على النحو التالي:
PRT= 1/PRF
وقت الاستلام
بشكل عام ، وقت الاستقبال هو الوقت بين نبضات أجهزة الإرسال. يكون وقت الاستقبال دائمًا أصغر من الفرق بين فترة تكرار النبضة وطول نبضة جهاز الإرسال. في بعض الأحيان يكون مقيدًا أيضًا بما يسمى بالوقت الميت ، حيث يتم إيقاف تشغيل جهاز الاستقبال بالفعل قبل نبضة الإرسال التالية مباشرة.
الوقت الميت
إذا انتهى وقت الاستلام قبل نبضة الإرسال التالية ، فإن النتيجة هي وقت ميت. خلال الوقت الميت يتم تنفيذ حلقات اختبار النظام في الرادارات الحديثة بشكل عام. الرادارات التي تستخدم هوائي صفيف مرحلي ، تحتاج بشكل عاجل إلى مثل هذا الوقت الميت. خلال هذا الوقت ، يجب إعادة برمجة مبدل الطور للهوائي لإعداد الهوائي للاتجاه التالي لحزمة الهوائيات. قد يستغرق هذا ما يصل إلى 200 ميكروثانية ، فلماذا يستغرق الوقت الميت قيمًا كبيرة جدًا مقارنة بوقت الاستلام.
في هذا الوقت الميت ، يكون جهاز الاستقبال مغلقًا بالفعل لأنه أثناء إعادة البرمجة ، لا يمكن للهوائي توفير الإشارات المستقبلة. لأنه خلال هذا الوقت ، لا يمكن معالجة أي بيانات حقيقية بأي حال من الأحوال ، يتم استخدام هذه المرة لتنفيذ إجراءات الاختبار الداخلية في الوحدات النمطية لمسار الاستلام. يتم ذلك للتحقق من الجاهزية التشغيلية لبعض الدوائر الإلكترونية وتعديلها ، إذا لزم الأمر. لهذا الغرض ، يتم إنشاء الإشارات بحجم معروف. يتم تغذية هذه الإشارات في مسارات الاستقبال ويتم مراقبة معالجتها في الوحدات الفردية. ومع ذلك ، يقوم معالج الفيديو بإيقاف تشغيل هذه النبضات ، بحيث لا تظهر على الشاشة. إذا لزم الأمر نتيجة للاختبارات ، يمكن إعادة تكوين الوحدات تلقائيًا ويمكن كتابة رسالة خطأ مفصلة.
وضع الاندفاع
لا يجب أن يكون توزيع الوقت الميت موحدًا. يمكن أيضًا أن ينتقل عددًا من النبضات في تتابع سريع واحدًا تلو الآخر مع كل وقت استقبال قصير قبل ظهور الوقت الميت. على سبيل المثال ، إذا تم توجيه عدة فترات نبض في نفس الاتجاه (كما هو ضروري لمعالجة زوج النبضات واكتشاف الهدف المتحرك) ، فلن تكون هناك حاجة إلى وقت ميت. هذا له مزايا لميزانية الوقت للرادار. من غير المحتمل حدوث تغيير عشوائي غير مرغوب فيه في زاوية طور المولد بعد وقت أقصر. لذلك ، سيكون الرادار أكثر دقة في قياس المسافة. في نفس الوقت ، يتغير تردد تكرار النبض في هذه الفترة الزمنية القصيرة: فهو أعلى بكثير من المتوسط. كلما زاد تردد تكرار النبض ، كان أفضل هو القياس الواضح للسرعة (انظر غموض دوبلر).
يستخدم وضع الرشقة في الغالب في الرادارات التعليمية. لا تتطلب هذه الرادارات وقت استقبال كبير للمسافات القصيرة للغاية داخل غرفة التدريب. ومع ذلك ، فإنها تتطلب وقتًا أطول لنقل بيانات إشارات الصدى عبر كبل تسلسلي ضيق النطاق نسبيًا إلى الكمبيوتر. على سبيل المثال ، يرسلون 10 نبضات في الثانية فقط ، وهو ما يتوافق مع متوسط تردد تكرار النبضات البالغ 10 هرتز. تنتقل هذه النبضات العشر ولكن في غضون 200 ميكروثانية. لحساب تردد دوبلر لا لبس فيه يتوافق مع تردد تكرار النبضة البالغ 50 كيلو هرتز. الوقت الميت الذي يليه تقريبًا ثانية كاملة. خلال هذا الوقت ، يتم نقل البيانات عبر USB باستخدام معدل أخذ العينات يصل إلى 280 ميجابت / ثانية.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
النطاق الآلي
النطاق المُجهز هو أقصى مدى للرادار يمكن من خلاله عرض إشارات الصدى. إنه ليس مقياسًا للمدى الفعلي للرادار أو احتمالية اكتشافه. في معظم الحالات ، يكون النطاق المُجهز مساويًا لأكبر مقياس ممكن يمكن ضبطه على شاشات العرض.
يتم تحديد النطاق المجهز من خلال البناء بناءً على ثلاثة شروط:
يعتمد المدى الأقصى الفعلي للرادار مرة واحدة على الحد النشط لنطاق الكشف ويخضع للعديد من التأثيرات التي تم أخذها في الاعتبار في معادلة الرادار. يجب أن يكون النطاق المُجهز أكبر من هذا النطاق النشط بحيث يمكن عرض جميع إشارات الصدى الموجودة.
من ناحية أخرى ، يجب أن تتناسب الظروف الزمنية أيضًا ،
حتى لا تحدث أي غموض قد يؤدي إلى سوء التفسير. قد تؤدي إشارات الصدى المستلمة خارج فترة النبض إلى تجاوزات يتم عرضها على أنها تداخل في نطاق غير صحيح.
ومع ذلك ، يجب أن يكون النطاق المُجهز أيضًا أقل من المسافة المقابلة لوقت الاستلام أو مساويًا لها على الأكثر ، لأنه بخلاف ذلك ، يُنظر إلى نبضة إرسال ثانية على أنها دائرة كاملة على شاشات العرض.
لذلك يجب أن يكون النطاق المجهز بأبعاد تقنيًا أكبر إلى حد ما مما تحدده هذه الشروط. بالإضافة إلى ذلك ، قد تعمل أيضًا شروط أخرى.
على سبيل المثال ، في حالة رادار المراقبة السطحية البحرية ، فإن مداها الأقصى مقيد بانحناء الأرض إلى ما يسمى أفق الرادار. اعتمادًا على ارتفاع هوائي الرادار ، يتوافق هذا مع حوالي 40 NM أو حوالي 74 km. قد يكون المزيد ببساطة غير ضروري ، لذلك يمكن تكييف جميع الظروف الأخرى (قوة الإرسال ، وقت الاستلام) مع هذه المسافة.
