السلام عليكم ورحمة الله وبركاته
باسم الله الرحمان الرحيم
نظرة عامة

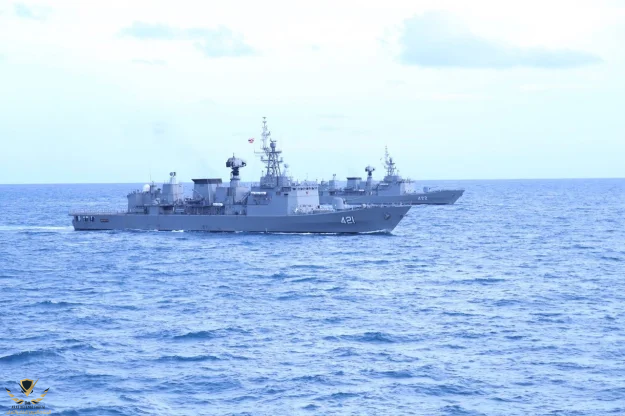

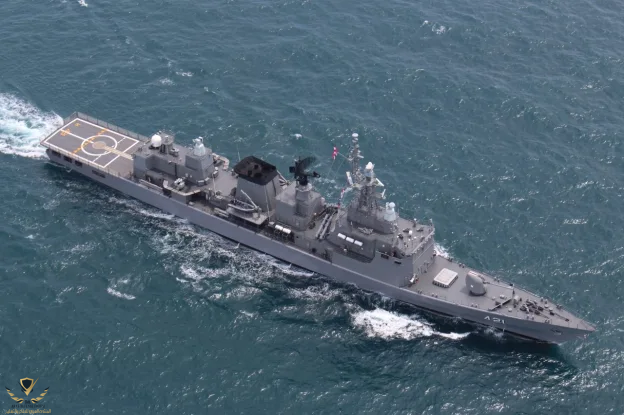

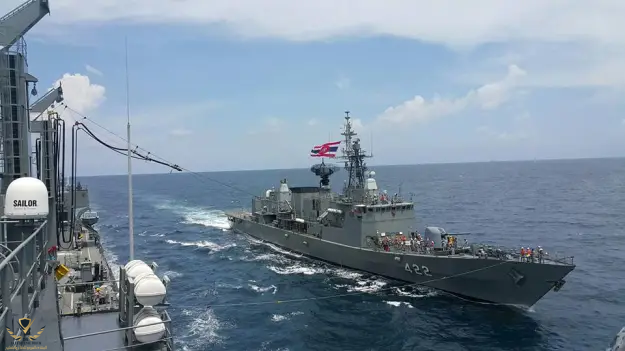

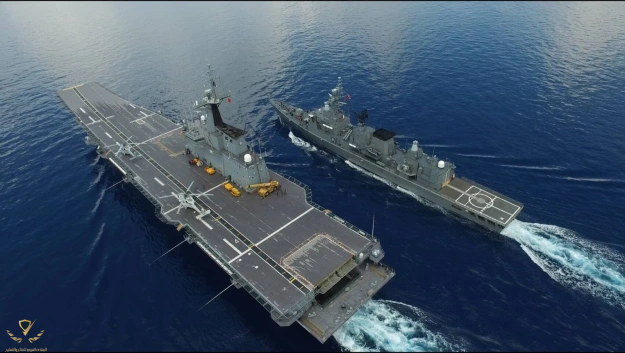

تم بناء فرقاطات الصواريخ الموجهة من فئة ناريسوان من قبل شركة بناء السفن الحكومية الصينية ، شنغهاي ، لصالح البحرية الملكية التايلاندية. ناريسوان هي نسخة معدلة من الفرقاطة الصينية الصنع من النوع 053 type.

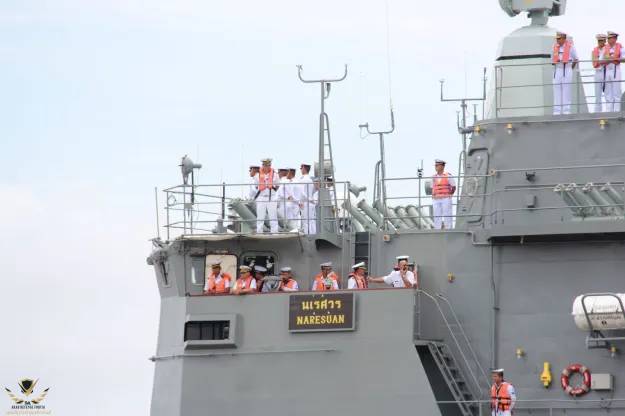

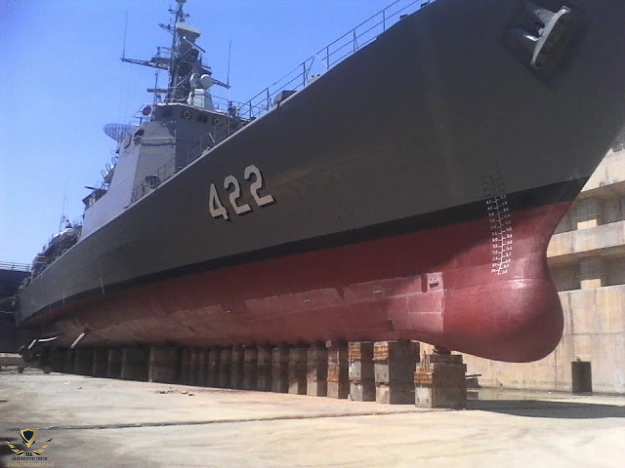

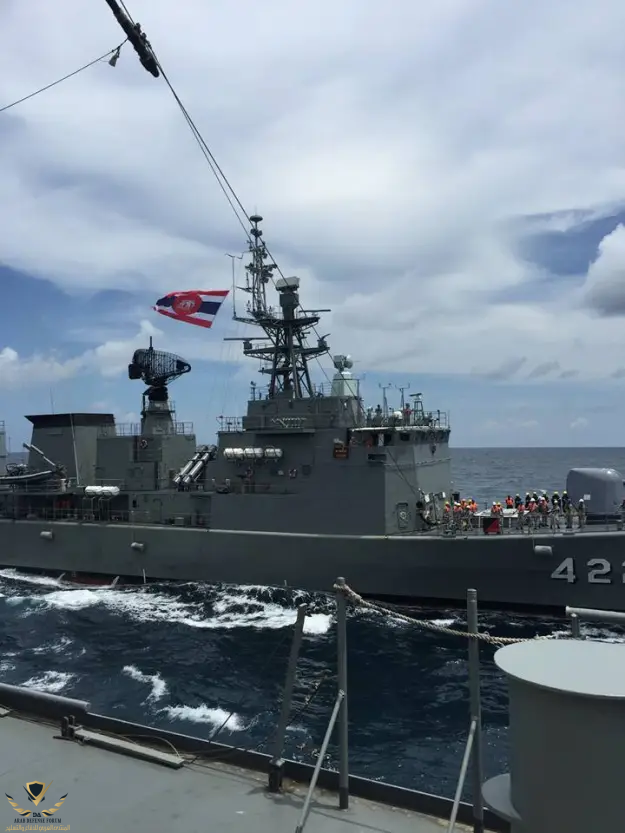

تم وضع عارضة السفينة الرئيسية فئة ، ناريسوان (421) ، في يوليو 1991. تم إطلاق السفينة في ديسمبر 1993 وتم تشغيلها في يناير 1995. تم وضع Taksin (422) في مايو 1991 ، وتم إطلاقها في سبتمبر 1994 و انضمت إلى البحرية الملكية التايلاندية في أكتوبر 1995.
مواصفات سفينة Naresuan Class ونظام القيادة والتحكم Saab
تم تصميم Naresuan ClaPhoto بواسطة Tyroness بالاشتراك بين البحرية الملكية التايلاندية وشركة بناء السفن الحكومية الصينية. تعتبر السفن أكثر حداثة من فرقاطات الفئة 053.

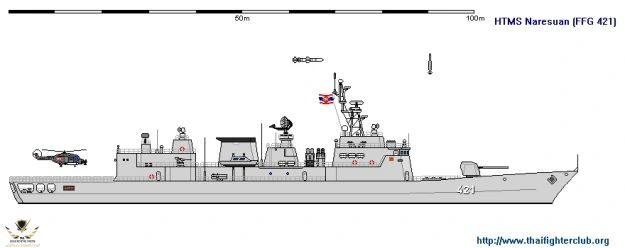

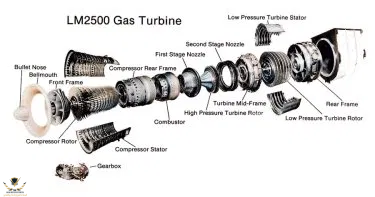

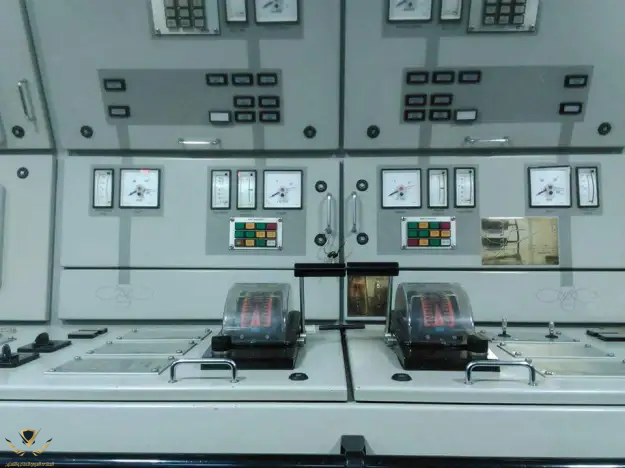

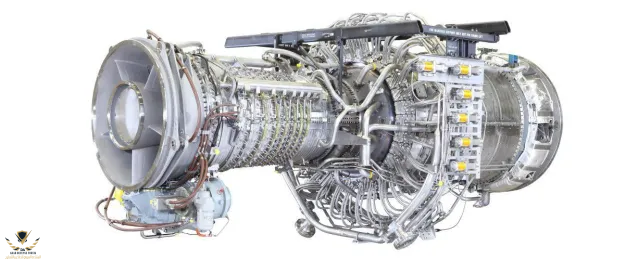

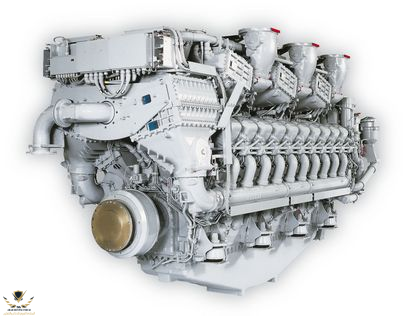

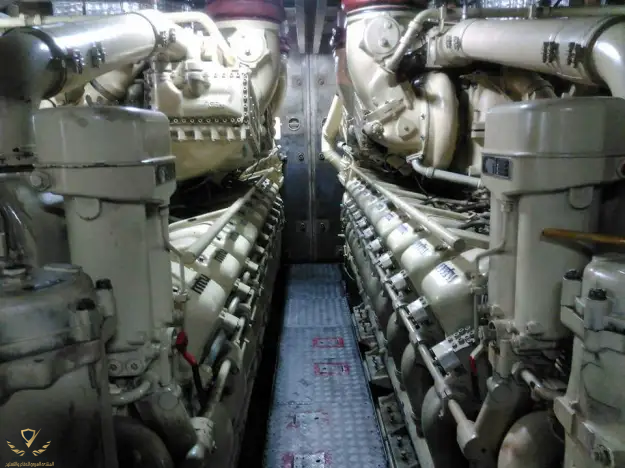

يبلغ الطول الإجمالي للفرقاطة 120 مترًا وعرضها 13 مترًا والغاطس 3.8 مترًا. إزاحة الحمولة الكاملة للسفينة تبلغ 2900 طن. يمكن أن تحمل كل سفينة طاقم مكون من 150 شخصًا.
في يونيو 2011 ، حصلت Saab على عقدين من قبل البحرية الملكية التايلاندية لترقية أنظمة إدارة القتال واطلاق النار على فرقاطتين من فئة Naresuan. القيمة الإجمالية للعقود هي 454 مليون كرونة سويدية (72.8 مليون دولار).
بموجب العقد ، تزود Saab نظام إدارة القتال 9LV Mk4 (CMS) ونظام مكافحة الحرائق CEROS 200 ومعدات ربط البيانات. تم الانتهاء من عمليات التسليم بحلول عام 2014.

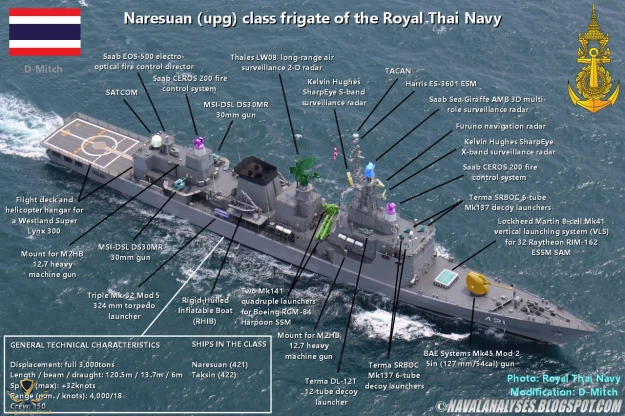

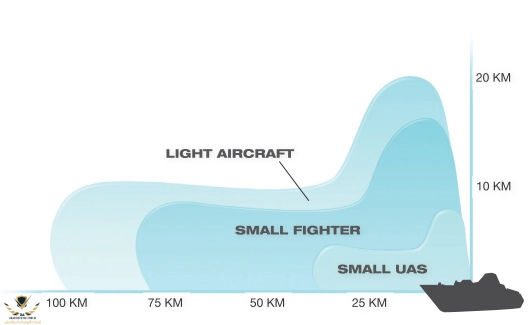

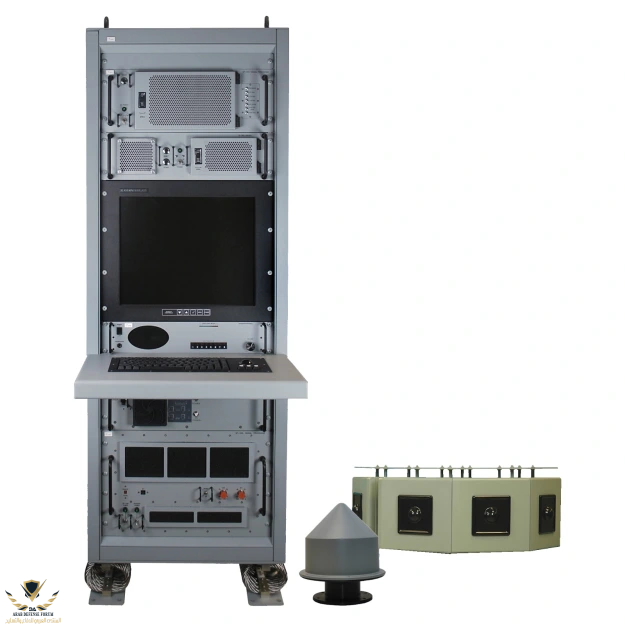

في 3 يونيو 2011 ، أعلنت شركة saab أنها حصلت على عقد لتحديث فرقاطات فئة ناريسوان بإلكترونيات جديدة وأسلحة جديدة. تضمن برنامج ترقية منتصف العمر الشامل (MLU) نظام إطلاق V ertical (VLS) ، ومدافع ثانوية جديدة ، ونظام إدارة القتال Saab's 9LV MK4 ، ورادار المراقبة الجوية بعيد المدى Sea Giraffe AMB 3D ، وأنظمة التحكم في السلاح CEROS 200 ، و EOS 500 الكهروضوئية ، روابط البيانات التكتيكية (TDL's) للاتصالات مع طائرة المراقبة Erieye التابعة لسلاح الجو الملكي التايلاندي ، ونظام سونار الجديد ، ونظام ESM الجديد والتحسينات الأخرى.تم الانتهاء من برنامج الترقية أخيرًا في عام 2016 ، بعد خمس سنوات من العمل ، و تسليم سفن حربية جديدة شبه كاملة للبحرية الملكية التايلاندية.

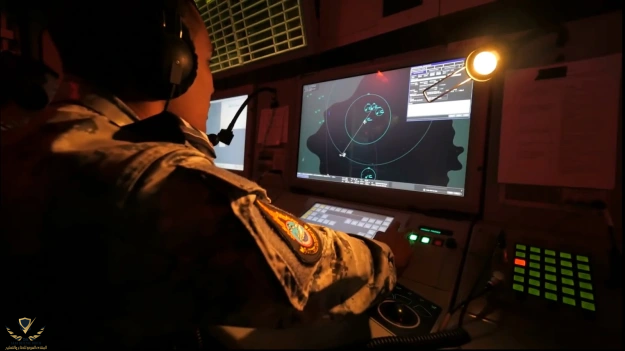

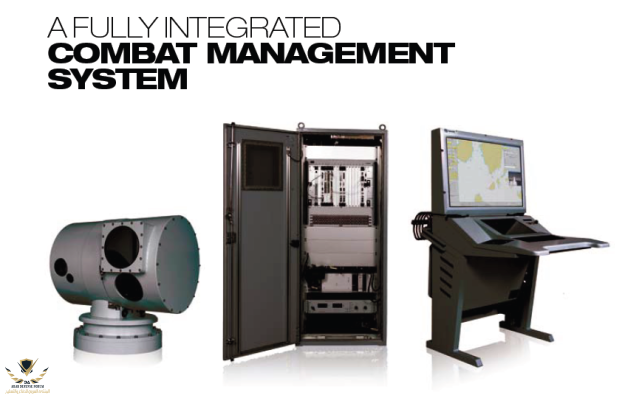

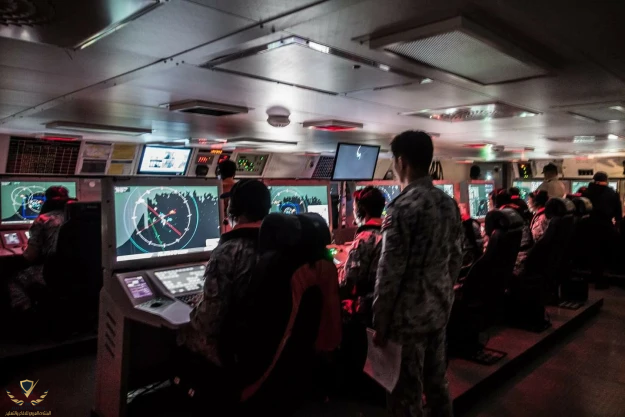

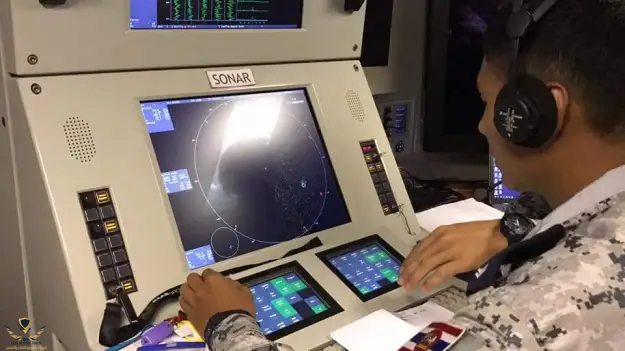

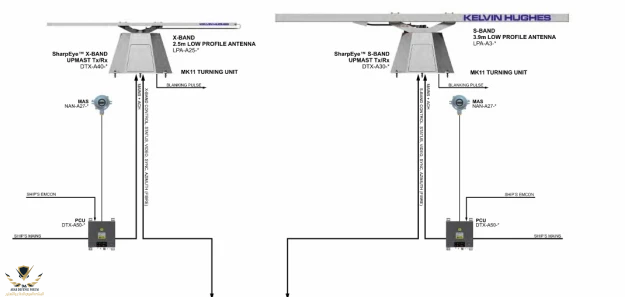

يتكون 9LV Mk4 CMS من وحدة تحكم متعددة الوظائف (MFC) توفر تسهيلات الإدخال والعرض للتحكم في النظام وأجهزة الاستشعار المتكاملة والأسلحة. تم دمج CMS مع نظام الاستشعار الذكي EOS 500 ، ورادار الملاحة ، ورادار المراقبة ، ومدفع صغير أو متوسط العيار ، ومعالج ارتباط البيانات (DLP) ، ومستجيب AIS ، ونظام تحديد المواقع العالمي (GPS) ومستشعر الرياح. سيقوم النظام بأداء القيادة والسيطرة ، وتحديد الهوية والتعقب ، بالإضافة إلى الاشتباك .
9LV Mk4 CMS

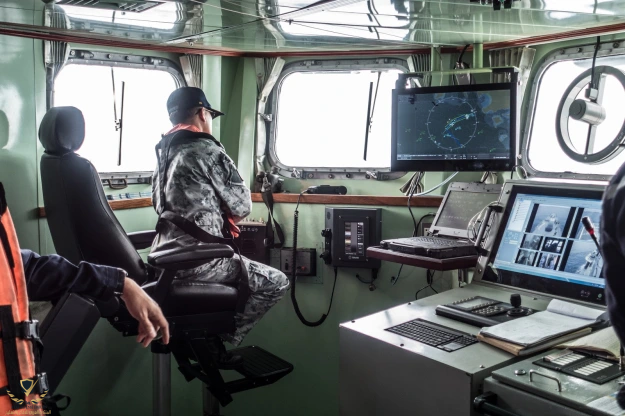

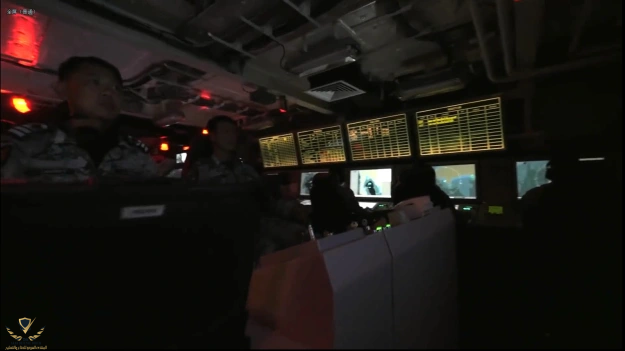

تم تجهيز الفرقاطتين Naresuan و Taksin بأحدث جيل من إدارة القتال (CMS) من Saab ، وواحدة من أكثرها تقدمًا في العالم اليوم ، Saab 9LV Mk4 . يدمج نظام Saab 9LV أجهزة الاستشعار والأسلحة وروابط البيانات التي تمكن الفرقاطات من التعامل مع مجموعة متنوعة من التهديدات الحديثة بما في ذلك صواريخ التجول في البحر والتهديدات السطحية الصغيرة. يتكون 9LV Mk4 CMS من مجموعة من وحدات التحكم متعددة الوظائف (MFC) التي توفر تسهيلات العرض والإدخال للتحكم في النظام وأجهزة الاستشعار المتكاملة والأسلحة. نظام إدارة المحتوى هو جوهر الفرقاطات CS ويقوم بالقيادة والتحكم والتعرف والتعقب والاشتباكات بالأسلحة.بالإضافة إلى تحديث CMS ، تم تجهيز الفرقاطات أيضًا بروابط البيانات التكتيكية (TDL's) لتمكينها من مشاركة صورتها التكتيكية فيما بينها ومشاركة المعلومات مع مقاتلات سلاح الجو الملكي التايلاندي Gripen وطائرات رادار الإنذار المبكر المحمولة جواً والتي تعمل بشكل كبير يحسن فعالية كل من الأصول البحرية والجوية. في سبتمبر 2015 ، اختبرت فرقاطة HTMS Naresuan بنجاح ارتباط بيانات مع مقاتلة Saab Gripen وطائرة Saab 340 Airborne Early Warning.
المجموعة الكاملة من نظام إدارة القتال (CMS) التابع لشركة Saab وحلول التحكم في الاسلحة المتكاملة في تكوينات لكل نوع من أنواع سفن خفر السواحل والسفن البحرية ، معروضة على البحرية الملكية التايلاندية
تم بناء أحدث جيل من Saab 9LV على وحدات مثبتة عمليًا وتم نشرها في المقاتلين الرئيسيين في القوات البحرية مثل البحرية الملكية الأسترالية والبحرية السويدية وغيرها الكثير. بناءً على الخبرة في أكثر من 230 سفينة حربية ، فإن عرض CMS من Saab هو بنية مفتوحة ومرنة وقابلة للتوسعة ، من عائلة 9LV.
يسري هذا العرض على جميع أنواع السفن من سفن الدوريات والطرادات والفرقاطات وحاملات الطائرات.
تقنية 9LV قادرة على التفاعل بين العديد من الأنظمة الفرعية ، وتتسع بنيتها بسهولة لتلائم الطرادات والفرقاطة الكبيرة أو السفن المدمرة. تدعم هذه الحلول عادةً عددًا كبيرًا من MFCs. إنها تلبي الاحتياجات الملحة لمرونة المعركة من خلال التكرار الواسع والفصل المادي للأصول الحيوية.

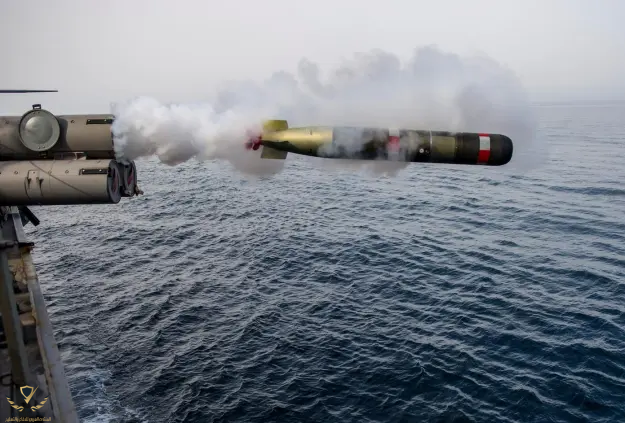

غالبًا ما تركز التكوينات متوسطة الحجم على نوع واحد من المهام ، مثل الحرب المضادة للغواصات (ASW) أو الحرب السطحية (SuW) باستخدام صواريخ أرض - أرض (SSM). توفر التكوينات الأكبر حجمًا نطاقًا واسعًا من القدرات وتتضمن عادةً روابط بيانات تكتيكية متعددة واستجابات تكتيكية مؤتمتة للغاية لمجموعة من التهديدات المتزامنة ، فوق وتحت السطح. كما أنها تتكامل مع أنظمة دعم الأوامر لتزويد السفينة بقدرة C4I كاملة.
EOS 500 متكامل مع CMS

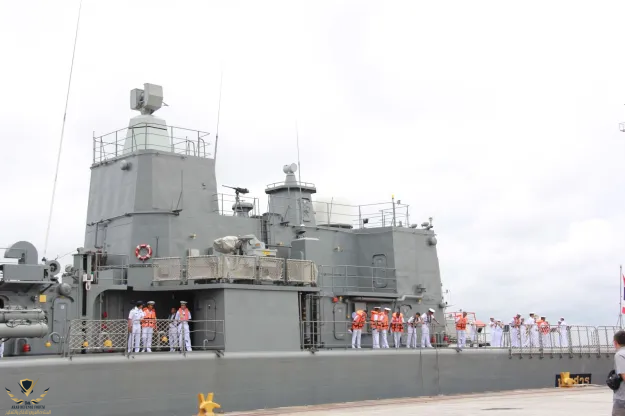

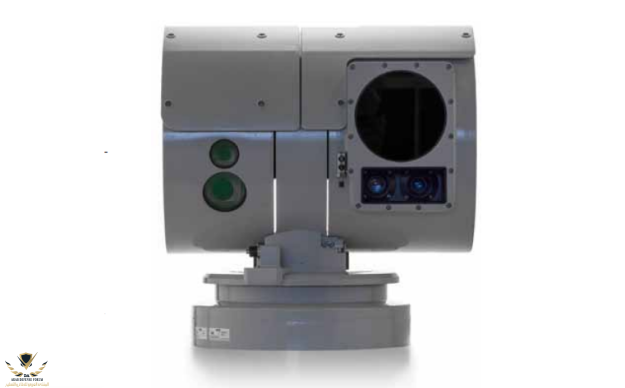

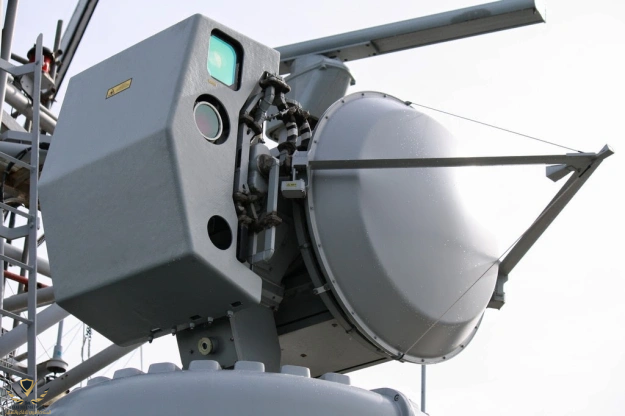

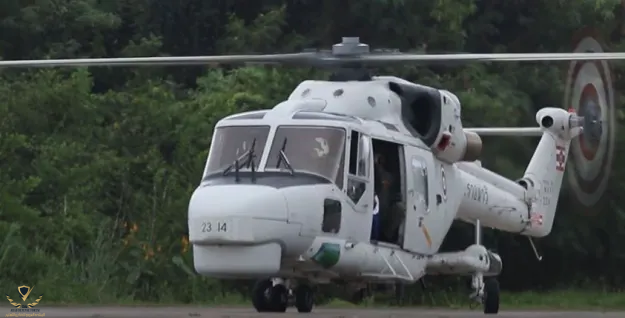

Saab EOS-500 هو مدير تحكم في اطلاق النار الكهروضوئي خفيف الوزن مع استقرار عالي الجودة وكاميرات تلفزيون و IR متطورة و Laser Range Finder للمراقبة وإطلاق النار وتوجيه الصواريخ بالليزر وتحديد الهدف. استبدل المستشعر الجديد رادار التحكم في الحرائق من النوع 347G I-band الصيني الصنع (وعاء الأرز) فوق حظيرة الطائرات ، لبنادق 37 ملم. يوفر متتبع الفيديو المتأصل اكتشافًا تلقائيًا لما يصل إلى أربعة تهديدات متزامنة ، مما يمكّن المشغل من تغيير الهدف في غضون أجزاء من الثانية. EOS-500 قادرة على تتبع ثلاثي الأبعاد عالي الدقة لجميع أنواع التهديدات ، بما في ذلك صواريخ القشط في البحر. يستخدم متتبع الفيديو Saab المتقدم الإدخال المتزامن من التلفزيون وكاميرات الأشعة تحت الحمراء في عملية دمج البيانات. يعد نظاما الرادار Saab CEROS 200 ونظام التتبع الإلكتروني ونظام التتبع البصري EOS 500 جوهر قدرة الفرقاطات على التحكم في النيران ويتكاملان تمامًا مع المدافع ذات العيار الصغير والكبير بالإضافة إلى السطح إلى السطح (SSM) و Surface to Air (SAM) التي توفر قدرات دفاعية ذاتية غير مسبوقة ضد جميع التهديدات الحديثة المتماثلة وغير المتماثلة.

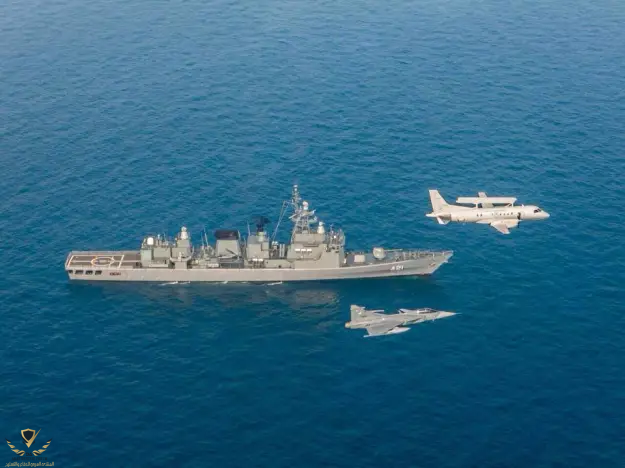

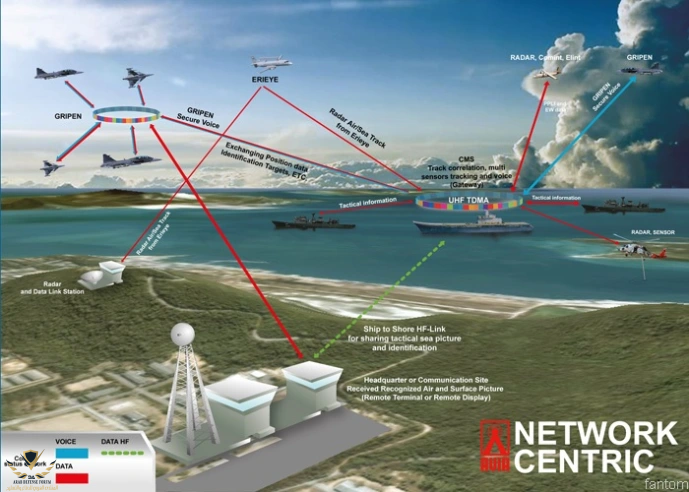

يمكن ربط رادار CEROS 200 ونظام التتبع الإلكتروني مع وحدات 9LV Mk4 CMS Gun Fire Control ووحدات SAM لتقديم قدرات دفاع عن النفس ضد الصواريخ البحرية المتقدمة أو التهديدات السطحية غير المتماثلة. ستسمح معدات وصلة البيانات على متن السفن من Saab بالاتصال بين الفرقاطات وطائرة Gripen و Saab 340 التابعة لسلاح الجو الملكي التايلاندي.

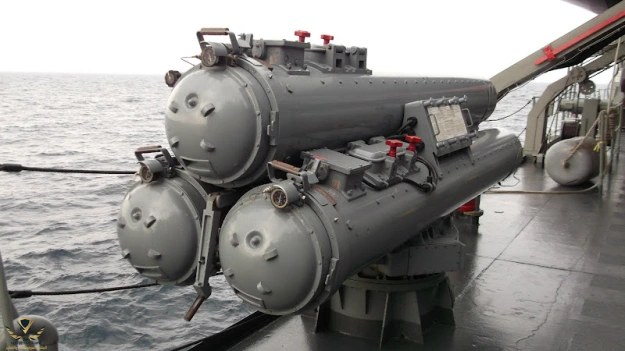

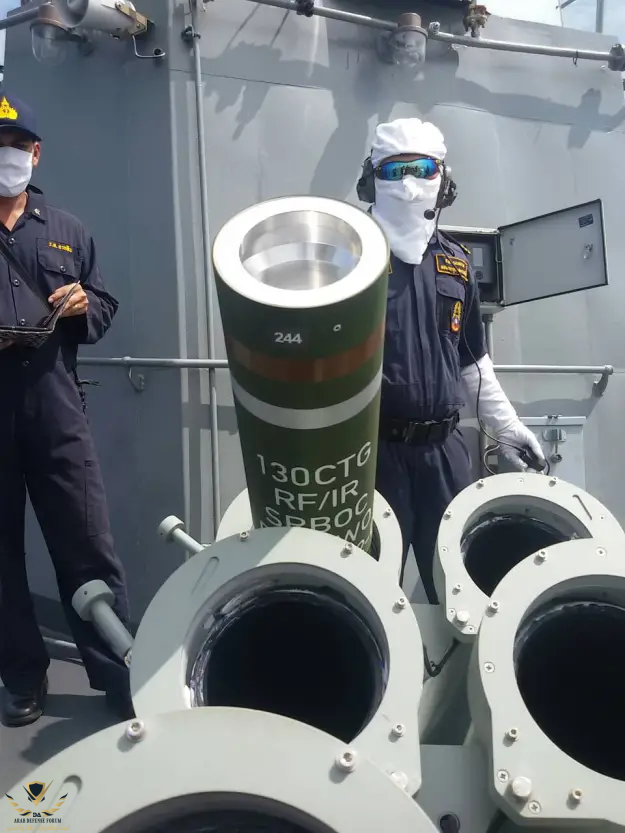

أنظمة الأسلحة على فرقاطات البحرية التايلاندية الصينية الصنع

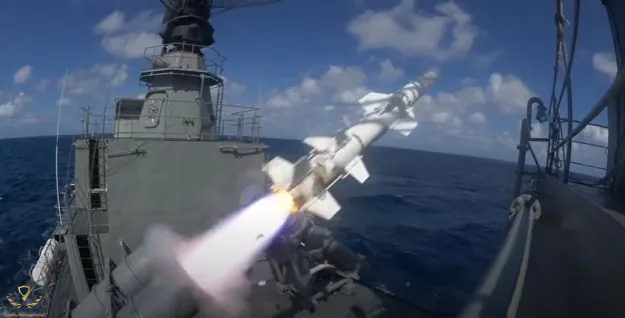

نارسوان كلاس مسلحة بثمانية صواريخ RGM-84 Harpoon المضادة للسفن تطلق من قاذفتين رباعية. يمكن لنظام الإطلاق العمودي Mk 41 المثبت على السفينة إطلاق صواريخ Sea Sparrow و Evolved Sea Sparrow (ESSMs).

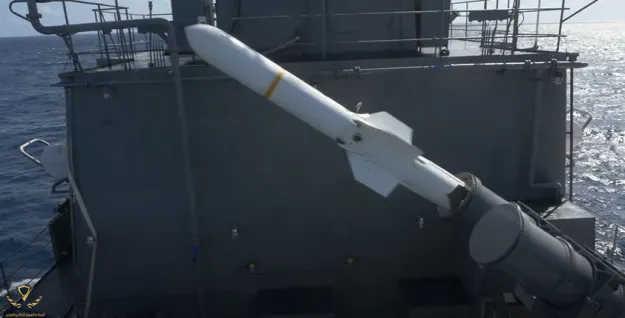

صاروخ RGM-84 Harpoon المضاد للسفن
هاربون هو صاروخ مضاد للسفن في جميع الأحوال الجوية ، دون سرعة الصوت ، فوق الأفق ، يمكن إطلاقه من السفن السطحية والغواصات والطائرات. يتكون نظام التوجيه الخاص بها من مقياس ارتفاع رقمي للكمبيوتر / الرادار من 3 محاور لتوجيه منتصف المسار ، و رادار نشط للمرحلة النهائية من الرحلة.
يطير Harpoon بسرعات دون سرعة الصوت ، مع مسار طيران سريع التحليق لتحسين القدرة على البقاء من خلال تقليل احتمالية الاكتشاف بواسطة دفاعات العدو. تم تصميمه لضرب سفن العدو في بيئة المحيطات المفتوحة.
أطلقت السفينة RGM-84 Harpoon في عام 1977 ، وكذلك أطلقت الغواصة UGM-84.
الأبعاد
القطر: 340 ملم
الطول: 4.63 متر (15.2 قدم)
نطاق الجناح: 910 ملم المدى الأقصى
أداء: 124 كيلومترًا (67 ميلًا بحريًا)
السرعة
القصوى: 237 ميجابايت (853 كم / ساعة)
قوة
الدفع: 660 رطلاً
الرأس الحربي: 224 كجم (494 رطلاً)
الوزن: 691 كجم

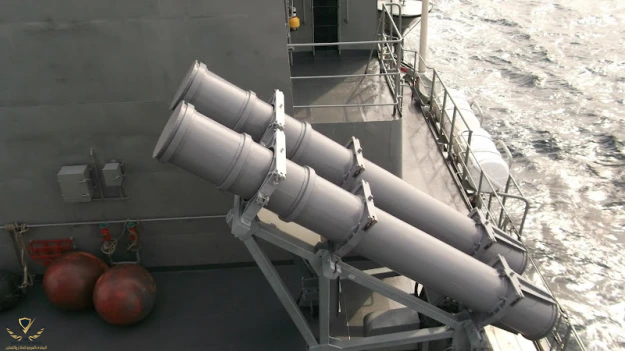

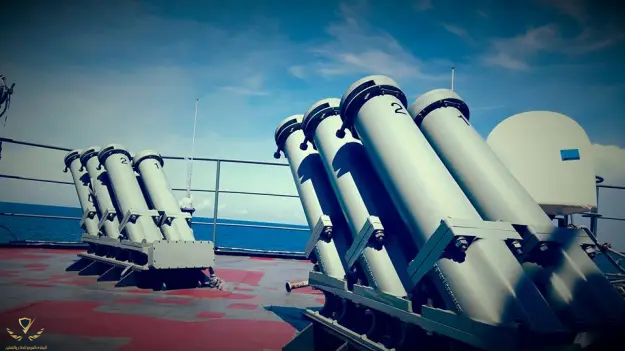

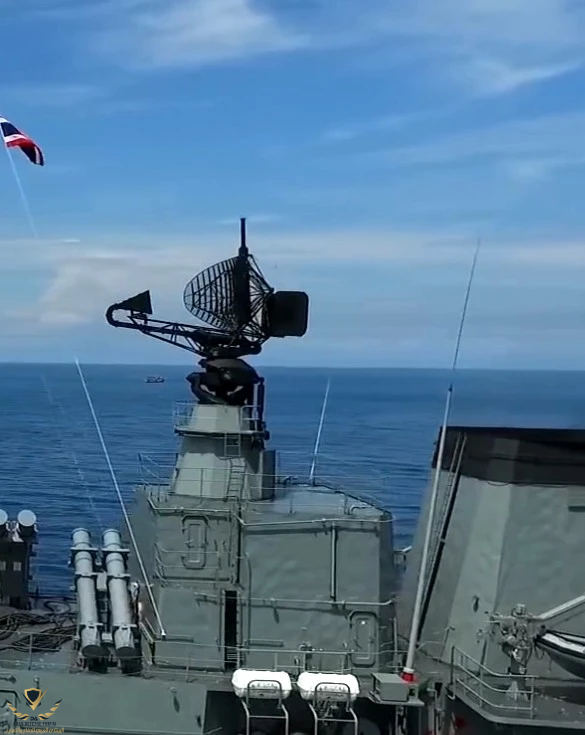

2 × 4 Mk141 قاذفات هاربون الرباعية

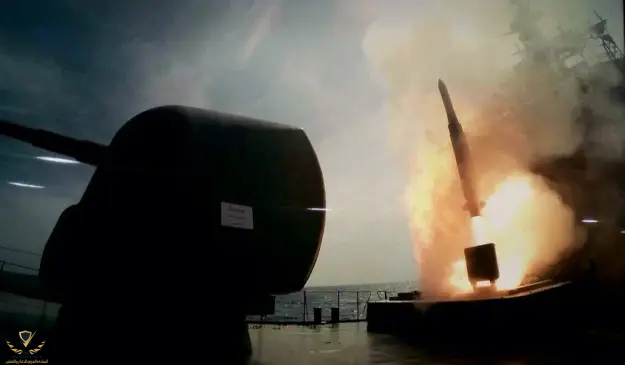

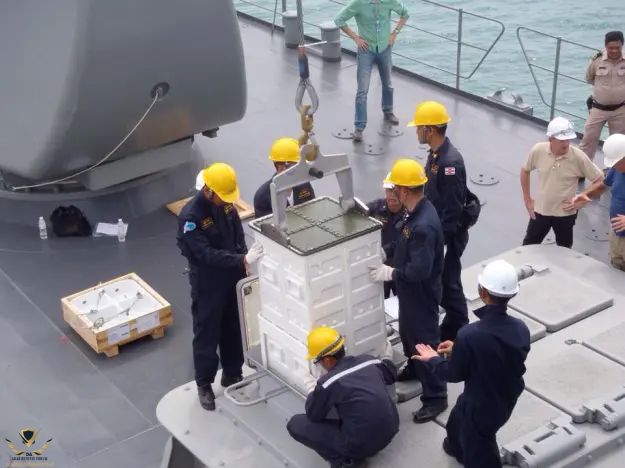

نظام الإطلاق العمودي MK 41
نظام الإطلاق العمودي MK 41 (VLS) هو المعيار العالمي في أنظمة إطلاق الصواريخ المحمولة على متن السفن. بتوجيه من البحرية الأمريكية ، يقوم Martin Marietta بالتصميم والتطوير والإنتاج والدعم الميداني الذي يجعل VLS التي أثبتت كفاءتها في المعركة أكثر أنظمة إطلاق الصواريخ المحمولة على متن السفن تقدمًا في العالم. يدعم Mk 41 VLS في وقت واحد قدرات قتالية متعددة ، بما في ذلك الحرب المضادة للطيران ، والحرب المضادة للغواصات ، والدفاع عن النفس للسفن ، والحرب الهجومية ، والحرب المضادة للسطوح.
نظام الإطلاق العمودي (VLS) Mk 41 هو نظام إطلاق علبة يوفر قدرة إطلاق نار سريع ضد التهديدات المعادية. تتكون قاذفة الصواريخ من وحدة صاروخية واحدة من ثماني خلايا ، قادرة على إطلاق صواريخ SEASPARROW المستخدمة ضد الطائرات والصواريخ والوحدات السطحية المعادية. الوحدات الأساسية لـ VLS هي وحدتا تحكم في الإطلاق ، ووحدة واحدة من 8 خلايا ، ووحدة نظام مكونة من 8 خلايا ، ولوحة تمكين التشغيل عن بُعد ، ولوحة معرفة الحالة.
تتلقى وحدات التحكم في الإطلاق أوامر التشغيل من مصنع الكمبيوتر متعدد الوظائف (MFCP). استجابة للأوامر ، تقوم وحدات التحكم في الإطلاق بتحديد وإصدار أوامر التشغيل المسبق وإطلاق الصاروخ المحدد في قاذفة VLS. أثناء عمليات VLS العادية ، تتحكم كل وحدة تحكم في الإطلاق في نصف متواليات الإطلاق في المشغل. يمكن طلب أي من وحدات التحكم في الإطلاق بواسطة MFCP حيث تكون إحدى وحدات التحكم في التشغيل غير متصلة وتتولى وحدة التحكم في الإطلاق الأخرى التحكم في جميع أجهزة تسلسل التشغيل.

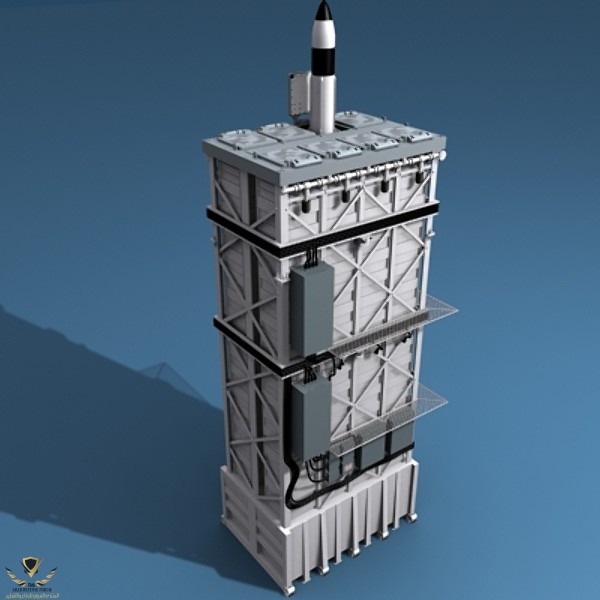

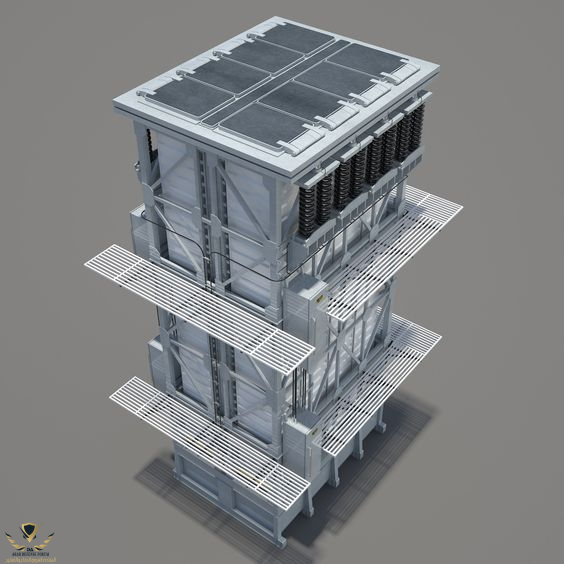

تتكون الوحدة المكونة من 8 خلايا من هيكل قائم يوفر مساحة تخزين عمودية لثماني علب صواريخ. تحمي مجموعة السطح والفتحة الموجودة في الجزء العلوي من الوحدة أسطوانات الصواريخ أثناء التخزين وتفتح الفتحات للسماح بإطلاق الصواريخ. تلتقط البنية الكاملة والامتصاص غازات عادم الصواريخ وتنفيسها عموديًا عبر الوحدة إلى الغلاف الجوي من خلال فتحة الامتصاص. تراقب المعدات الإلكترونية المثبتة على الوحدة المكونة من 8 خلايا عبوات الصواريخ المخزنة ومكونات الوحدة وتساعد في إطلاق الصواريخ.
صواريخ Sea Sparrow وصواريخ Sea Sparrow المتطورة (ESSMs)

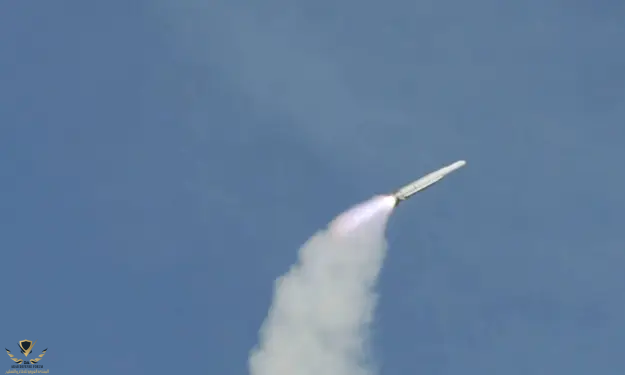

تم تطوير RIM-162 ESSM من قبل البحرية الأمريكية بالتعاون مع اتحاد دولي من شركاء الناتو الآخرين بالإضافة إلى أستراليا. ESSM هو صاروخ موجه قصير المدى وشبه نشط يقوم بتصحيح الرحلة عبر وصلات بيانات الرادار. يوفر الصاروخ قدرة موثوقة للدفاع عن النفس للسفن ضد صواريخ كروز المضادة للسفن عالية السرعة والمنخفضة الارتفاع (ASCMs) والتهديدات الجوية منخفضة السرعة (LVATs) ، مثل طائرات الهليكوبتر والتهديدات السطحية عالية السرعة والمناورة. تم دمج ESSM مع مجموعة متنوعة من قاذفات وأنظمة قتالية أمريكية ودولية عبر أكثر من 10 أساطيل بحرية مختلفة.
يحتوي ESSM على جسم أمامي بقطر 8 بوصات يتناقص إلى محرك صاروخي قطره 10 بوصات. يتضمن الجسم الأمامي قسمًا إرشاديًا يستخدم هوائيًا محميًا بالرادوم لإطلاق صاروخ موجه شبه نشط ويرتبط بقسم رأس حربي محسّن. يوفر محرك صاروخي عالي الدفع يعمل بالوقود الصلب بقطر 10 بوصات قوة دفع عالية للقدرة على المناورة مع التحكم في الذيل عبر وحدة تحكم الدفع الموجهة (TVC).
ينتج أداء التتبع الفعال لـ ESSM والحركية الرشيقة عن الوصلات الصاعدة في منتصف الموجة S و X ، والسرعة المتوسطة العالية والتحكم في الذيل ، وزيادة القوة النارية من خلال قاذفة عمودية "حزمة رباعية" (Mk-41 VLS) ، ومقاومة أكبر مع رأس حربي مصمم من أجل هزيمة ASCMs.
خلفية:
ESSM هو جهد تعاوني بين 10 من 12 دولة من دول الناتو Sea Sparrow تحكمها مذكرة تفاهم الإنتاج (MOU) وترتيب مشاركة العمل متعدد الجنسيات. بالإضافة إلى الولايات المتحدة ، يشمل أعضاء اتحاد ESSM أستراليا وكندا والدنمارك وألمانيا واليونان وهولندا والنرويج وإسبانيا وتركيا.
تم تسليم أول إنتاج ESSM في أواخر عام 2002 إلى البحرية الأمريكية بواسطة Raytheon Missile Systems (RMS) وهو قيد الاستخدام التشغيلي الكامل في الولايات المتحدة منذ عام 2004. يتم إطلاق ESSM من قاذفة Mk-29 القابلة للتدريب ، نظام الإطلاق العمودي Mk-41 (VLS) ، Mk-57 VLS (DDG 1000) ، Mk-48 Guided Missile VLS (كندا ، اليونان ، اليابان) ، و Mk-56 Dual Pack ESSM Launching System (Danish Navy) تكوينات من قبل البحرية الأمريكية ، الناتو ، وغيرها عملاء المبيعات العسكرية الأجنبية (FMS). واجهات ESSM مع Aegis (فئتي DDG 51 و CG 47) و NSSMS (فئتا LHD و CVN) ونظام الدفاع الذاتي للسفن (LHA-6 وفئات CVN المستقبلية) وبيئة حوسبة السفن الكلية (DDG 1000) و ANZAC (رويال أسترالي) البحرية) ، التكوين الهولندي (مختلف القوات البحرية الأوروبية) ، FLEXFIRE (البحرية الدنماركية) ، وأنظمة القتال APAR (مختلف القوات البحرية الأوروبية).
الخصائص العامة:
الوظيفة الأساسية: صاروخ موجه بالرادار سطح - جو ومن سطح - سطح.
المقاول: Raytheon Missile Systems، Tuscson، Ariz.
تاريخ النشر: 2004
تكلفة الوحدة: 787000 دولار - 972000 دولارًا اعتمادًا على التكوين الدفع
: NAMMO-Raufoss ، Alliant (صاروخ يعمل بالوقود الصلب)
الطول: 12 قدمًا (3،64 مترًا)
القطر: 8 بوصات (20،3 سم) - 10 بوصات (25،4 سم)
الوزن: 622 رطلاً (280 كجم)
السرعة: ماخ 4+
النطاق: أكثر من 27 مي (أكثر من 50 كم)
نظام التوجيه: Raytheon شبه نشط على موجة مستمرة أو إضاءة موجة مستمرة متقطعة
الرأس الحربي: رأس حربي مجزأ للانفجار الحلقي ، 90 رطلاً ( 40.5 كجم)
ESSM هو صاروخ أرض-جو متوسط المدى ويبلغ مداه أكثر من 27 كم. يمكنه مواجهة المناورة الأسرع من الصوت للصواريخ المضادة للسفن ، أثناء السفر بسرعة ماخ 4.

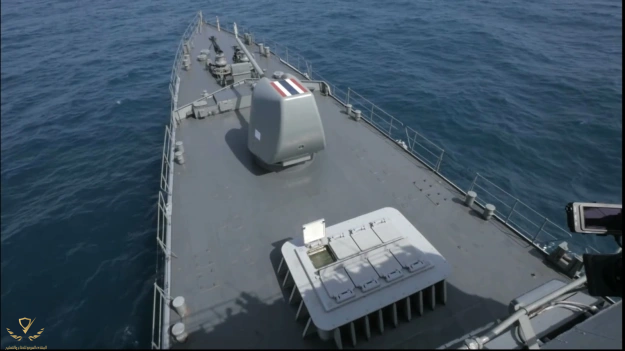

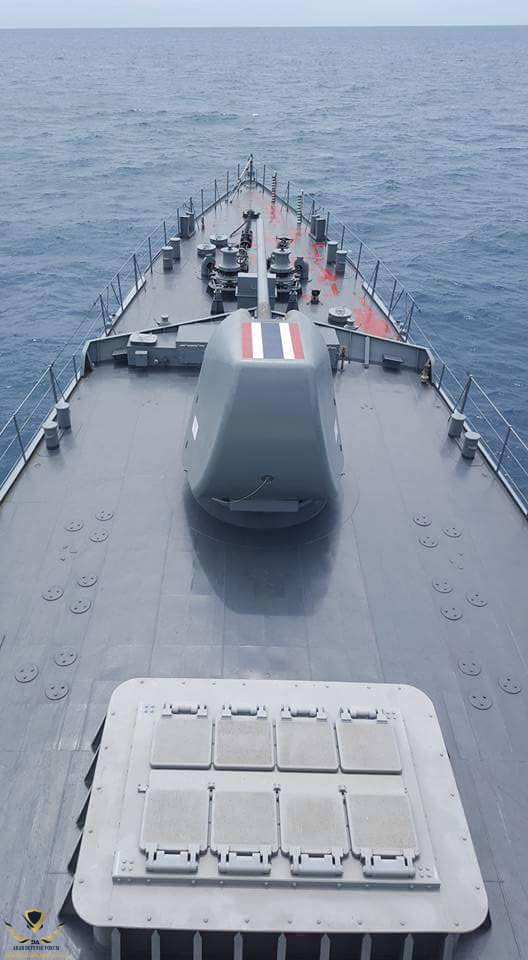

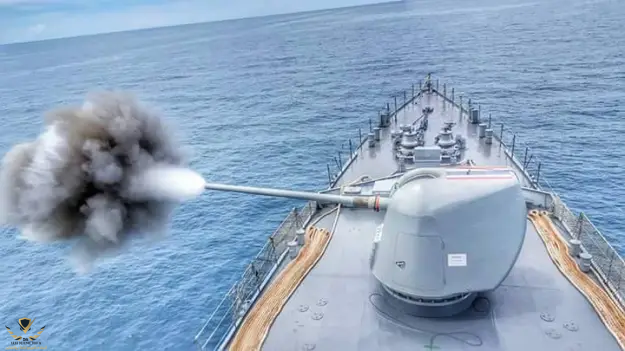

المدفع الرئيسي المثبت على سطح القوس هو مدفع مدفعي بحري Mk-45 Mod 2127 ملم. يمكن
إطلاق النار بمعدل 16 إلى 20 طلقة في الدقيقة لمدى أقصى يبلغ 24 كم.
MK-45 Mod 2127mm المدفعية البحرية
127mm Mk 45 هو برج مدفع بحري من أصل أمريكي. تم تطويره في الستينيات من قبل United Defense كبديل أخف للبرج Mk 42 السابق. Mk 45 هو أصغر برج مدفع 127 ملم في العالم ويمكن اعتباره منافسًا مباشرًا لـ Compatto الإيطالي 127 ملم. Mk 45 هو تصميم أخف وزنا وأسهل في التثبيت بينما يحتوي Compatto على معدل إطلاق أعلى ويحتوي على ذخيرة أكثر استعدادًا لإطلاق النار. كلا المدافع تستخدم نفس الذخيرة القياسية الأمريكية عيار 127 ملم.
إن Mk 45 عبارة عن برج مدفع منفرد مزود بمدفع Mk 19 مقاس 127 ملم مشتق من Mk 18 الأقدم الذي تم استخدامه في برج Mk 42 الأقدم. Mk 45 عبارة عن برج غير مأهول به محمل تلقائي ومخزن 20 جولة أسفل سطح السفينة. يتم تخزين الجولات الإضافية في مكان آخر في السفينة وتغذيتها في المجلة باستخدام مجرى التغذية. يتم التحكم في المدفع باستخدام وحدات التحكم الموجودة أسفل سطح السفينة أو في مركز القيادة. التطور الأخير هو بسبطانة أطول وذخيرة موجهة ذات مدى ممتد (ERGM) ، تم إلغاء البرنامج الأخير أثناء إنتاج السبطانة الجديدة.
تطلق Mk 45 قذائف عيار 127 ملم لاستخدامها ضد أهداف ساحلية وسفن بحرية وطائرات. يبلغ معدل إطلاق البندقية من 16 إلى 20 طلقة في الدقيقة. المدى الأقصى هو 23 كم مقابل الأهداف السطحية ويبلغ المدى المضاد للطائرات 15 كم. أحدث تصميم Mk 45 مع برميل أطول له مدى أطول ومعدل إطلاق أعلى. يبلغ مدى طلقة ERGM 117 كم ولكن لم يتم إرسالها إلى الميدان مطلقًا. اعتمادًا على تصميم السفينة ، يتراوح إجمالي حمولة الذخيرة بين 475 و 680 طلقة
يمكن تمييز برج Mk 45 بسهولة عن برج Mk 42 السابق من خلال شكله وذخائره الأطول. يعد Mk 45 واحدًا من أصغر أبراج المدفع عيار 127 ملم. يمكن التعرف على مدفع Mk 45 ذات السبطانة الأصلية من عيار 54 من خلال أشكال البرج المستديرة نظرًا لأن Mod 4 يستخدم زاوية بزاوية.
MK 45 Mod 0 : نموذج الإنتاج الأصلي مع أداة ضبط الصمامات الميكانيكية وبرميل من قطعتين.
Mk 45 Mod 1 : Mod 0 مُحسَّن مع أداة ضبط الصمامات التلقائية والبرميل الأحادي.
Mk 45 Mod 2 : نسخة تصدير من وزارة الدفاع الأمريكية البحرية .
أنظمة المدافع MSI Defense Systems 30mm DS30M Mark 2 (Seahawk A2)

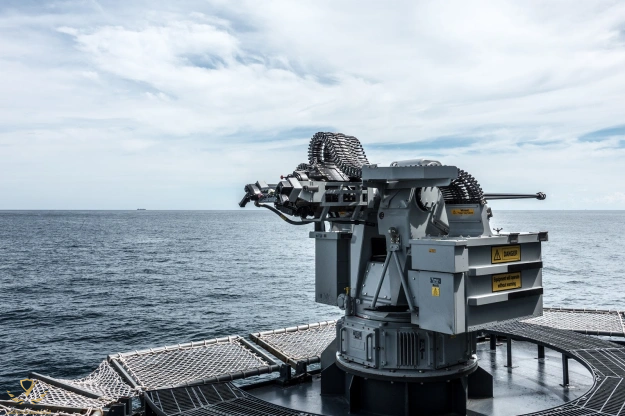

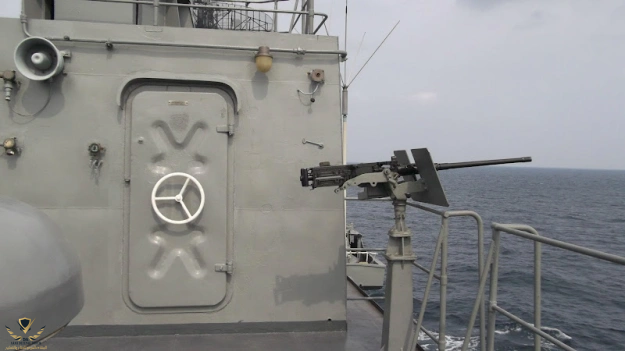

تمت إزالة نظامي المدفعين الثانويين الصينيين من النوع 76 التوأم 37 ملم اللذين كانا يجهزان السفن في الأصل ، واستبدالهما بأنظمة الدفاع MSI 30 ملم DS30M Mark 2 (Seahawk A2) التي تتكون من 30 ملم مارك 44 بوشماستر 2 مدفع على حامل مؤتمت بالكامل مع مخرج كهربائي بصري (EOD) ووحدة تحكم أسفل سطح السفينة. يبلغ معدل إطلاق المدفع حوالي 650 طلقة في الدقيقة في نطاق أقصى يقل عن 3 كيلومترات في دور مضاد للطائرات. باستثناء المدفع البحري الرئيسي ، تم تجهيز السفن بمدافع رشاشة ثقيلة 2-4 MH2B. يبلغ أقصى مدى (فعال) للطائرة M2 حوالي 1830 مترًا ومعدل إطلاق نار دوري يبلغ حوالي 600 طلقة في الدقيقة.
