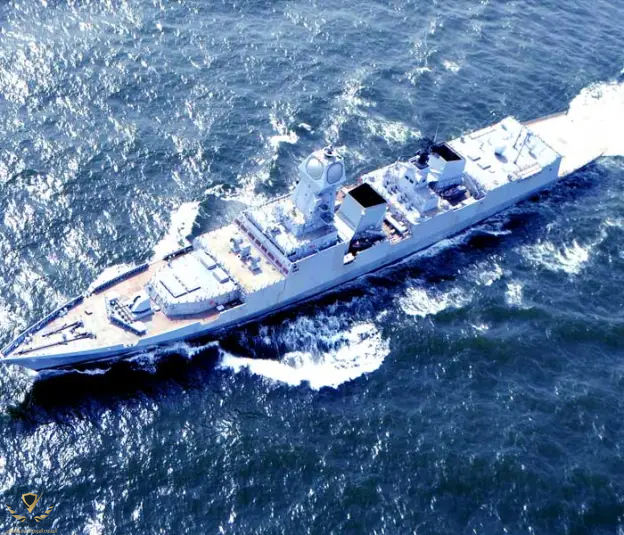

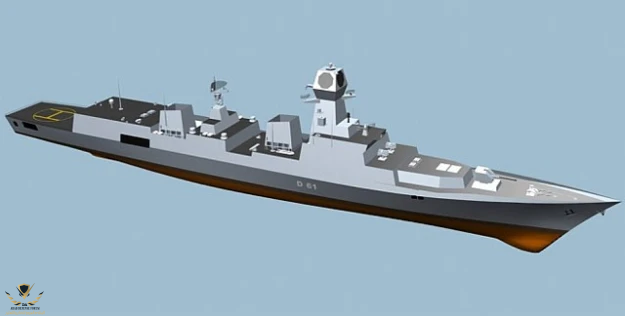

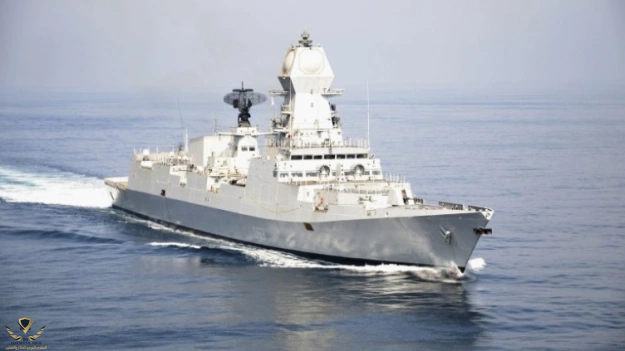

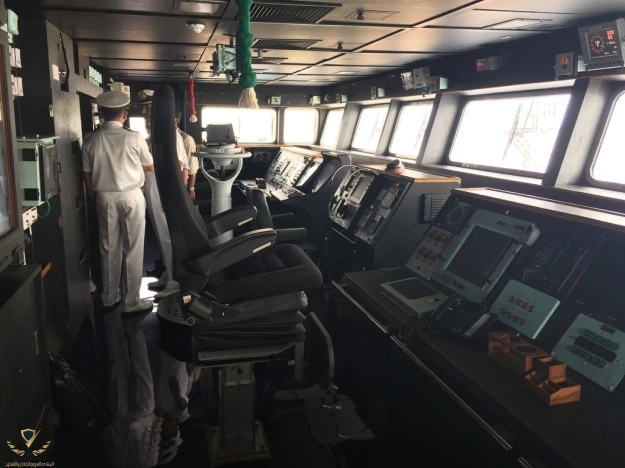

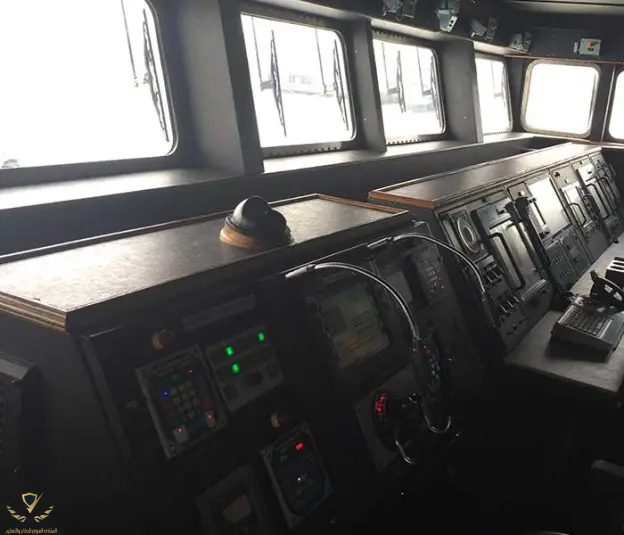

مدمرة الصواريخ الموجهة من فئة كولكاتا Kolkata(المشروع 15A)

[desert falcon]

السلام عليكم ورحمة الله وبركاته​

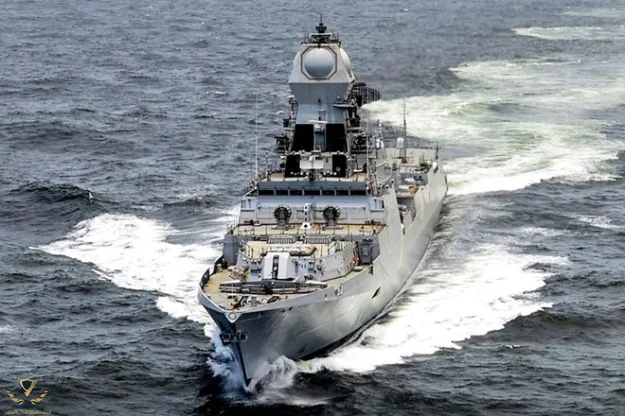

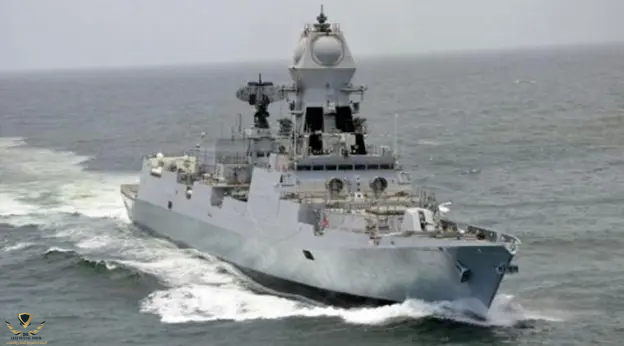

تقديم عام

---

مدمرات الصواريخ الموجهة من فئة كولكاتا هي المدمرات الشبح الجديدة التي تقوم شركة Mazagon Dock Limited (MDL) ببنائها للبحرية الهندية ، في إطار المشروع 15A . تسبق المدمرات مدمرات من النوع 15 من فئة دلهي وخلفتها مدمرات مشروع 15B .
وافقت الحكومة الهندية على بناء ثلاث مدمرات من فئة كولكاتا في مايو 2000. تم قطع أول فولاذ للسفينة الرائدة في الصف ، INS Kolkata ، في مارس 2003. تم وضع عارضةها في سبتمبر 2003.

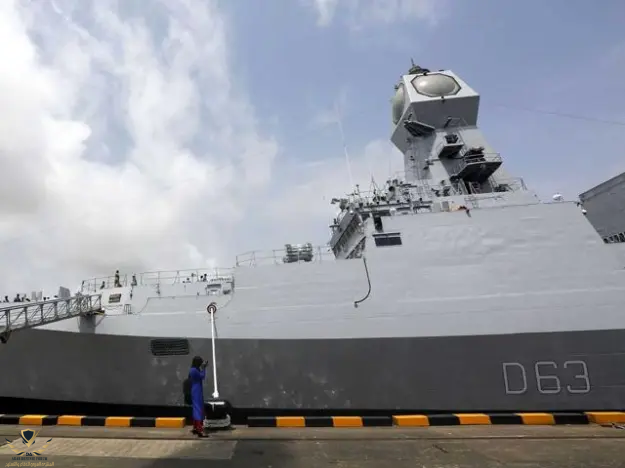

تم إطلاق السفينة في مارس 2006 في Mazagon Dock ، مومباي ، وتم تسليمها إلى البحرية الهندية في يوليو 2014. تم تكليف السفينة في أغسطس 2014. نجحت البحرية الهندية في اختبار صاروخ BrahMos الأسرع من الصوت من مدمرة INS Kolkata باستخدام قاذفة UVLM في فبراير 2015.

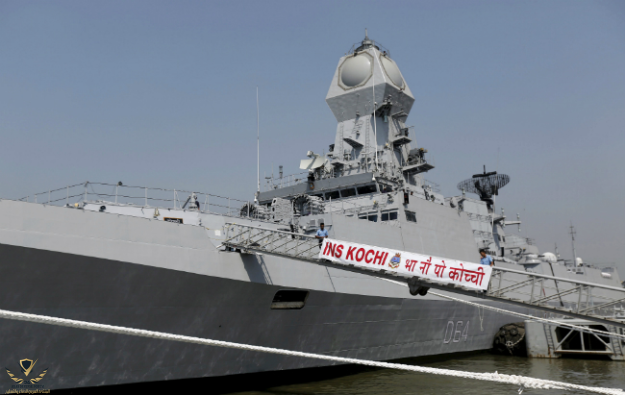

تم وضع عارضة INS Kochi في أكتوبر 2005. تم إطلاقها في سبتمبر 2009 وتم تشغيلها في سبتمبر 2015.

تم وضع آخر سفينة في هذه الفئة ، INS Chennai ، في فبراير 2006. تم إطلاقها في أبريل 2010 و تم تشغيلها في أواخر عام 2016.

في كانون الثاني (يناير) 2011 ، تم منح MDL أمر متابعة لبناء أربع مدمرات من طراز P-15B. ستحتفظ السفينة P-15B بهيكلها من فئة كولكاتا وستحتوي على سطح تدفق أكثر خفيًة وأنظمة أسلحة متطورة.

مشروع مدمرة فئة 15B Visakhapatnam

تصميم وميزات فئة كولكاتا

---

تم الانتهاء من مرحلة التصميم التفصيلي ل MDL. Kolkata-class هي نموذج متابعة لفئة دلهي ومجهزة بأسلحة حديثة وأنظمة استشعار. كما تم الإبقاء على نظام الدفع من فئة دلهي مع ترقيات طفيفة. تم تصميم وبناء معظم الأنظمة المدمجة في السفن في الهند.

تم تجهيز المدمرات أيضًا بنظام معلومات العمل ونظام التحكم في الدفاع الجوي. تُظهر المدمرات الشبح الحديثة قدرات فائقة في الحرب المضادة للسطوح (ASuW). يبلغ الطول الإجمالي للسفينة 163 مترًا وعرضها 17.4 مترًا والغاطس 6.5 مترًا. مع إزاحة الحمولة الكاملة للسفينة تساوي 6،800 طن.

أنظمة الصواريخ

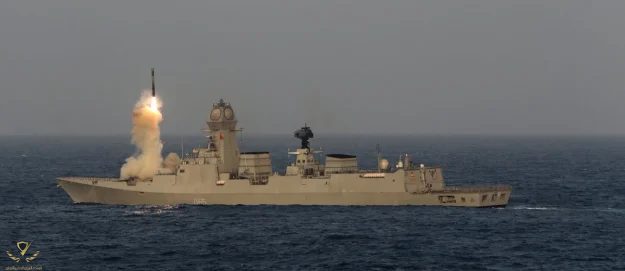

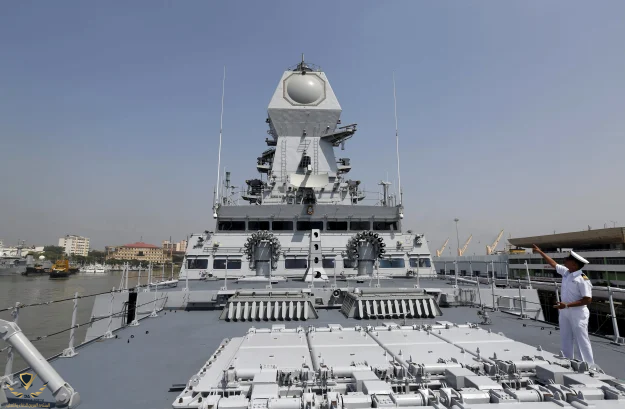

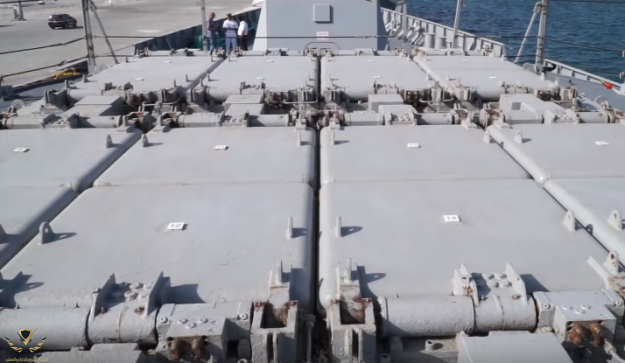

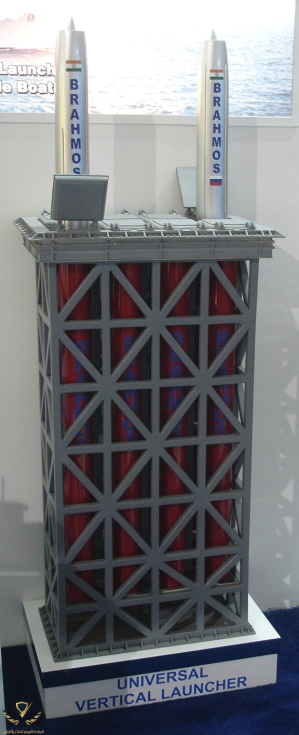

يمكن لوحدة الإطلاق العمودية العالمية (UVLM) المكونة من 16 خلية والمثبتة على متن السفينة إطلاق صواريخ BrahMos.
هناك نوعان من أنظمة الإطلاق العمودي (VLS) لباراك سام (صاروخ أرض-جو).

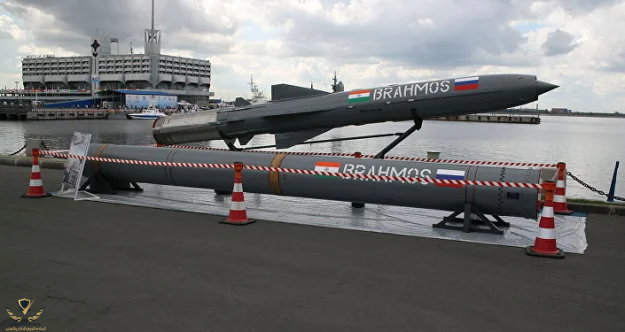

تتميز BrahMos PJ-10 بسرعتها الأسرع من الصوت المبلغ عنها بين 2.0-2.8 ماخ ، اعتمادًا على ارتفاع الإبحار المستخدم. بالإضافة إلى صعوبة اعتراضه ، تضفي هذه السرعة أيضًا قوة هجومية أكبر. بالإضافة إلى ذلك ، تم تجهيز BrahMos بتقنية التخفي المصممة لجعلها أقل وضوحًا للرادار وطرق الكشف الأخرى. يحتوي على نظام ملاحة بالقصور الذاتي (INS) لاستخدامه ضد أهداف السفن ، ونظام تحديد المواقع العالمي / INS للاستخدام ضد الأهداف البرية. يتم تحقيق التوجيه النهائي من خلال رادار نشط / سلبي.

نشأ من: روسيا والهند
الأسماء البديلة: PJ-10
الفئة: صاروخ كروز أسرع من الصوت
الطول: 8.0-8.2 م
القطر: 0.67 م
وزن الإطلاق: 2200-3000 كجم
الحمولة الصافية: 200-300 كجم
الرأس الحربي: الذخائر الصغيرة HE ،
الدفع: نفاث يعمل بالوقود السائل
300-500 كم ، إصدار تصدير 290 كم الأساس
تم إطلاقه من الأرض ، تم إطلاقه من الجو ، تم إطلاقه من الباطن ، إطلاق السفينة

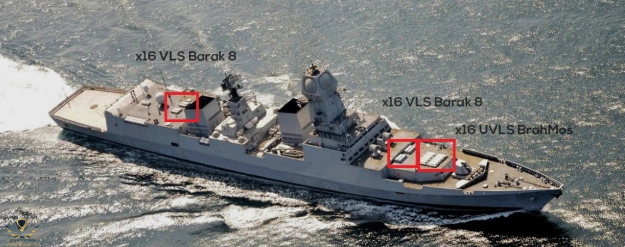

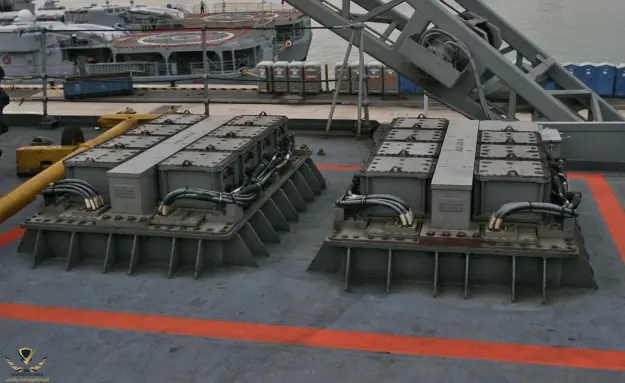

2 × أنظمة الإطلاق العمودي (VLS)

يتكون سلاح الدفاع الجوي الرئيسي للسفينة من نظامي إطلاق عمودي 4 × 8 خلايا (VLS) يسمحان بما يصل إلى 32 صاروخ دفاع جوي من طراز Barak 8 (متوسط المدى الى طويل).

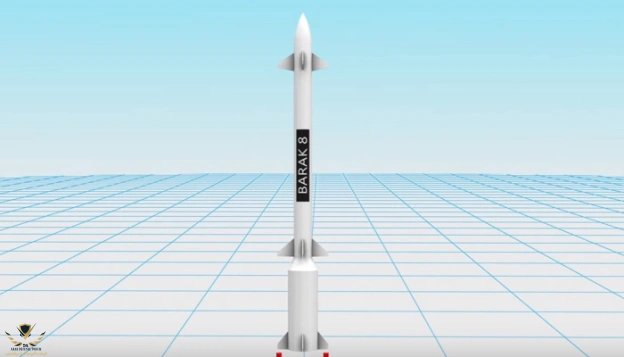

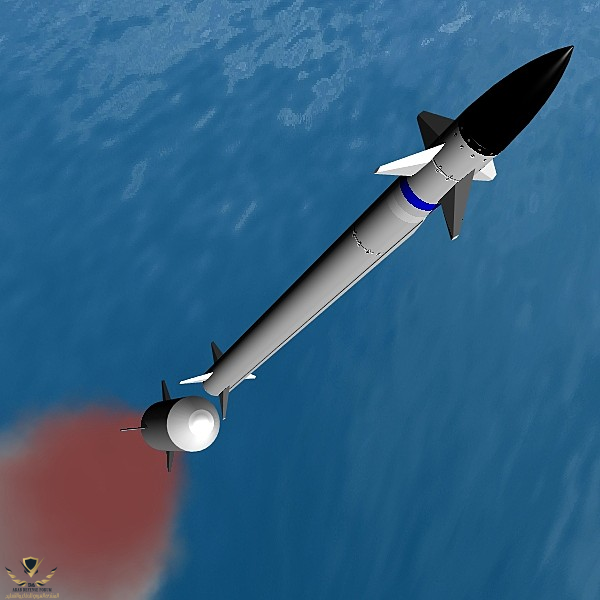

Barak 8 هو صاروخ أرض-جو هندي إسرائيلي (SAM) ، مصمم للدفاع ضد أي نوع من التهديدات المحمولة جواً بما في ذلك الطائرات والمروحيات والصواريخ المضادة للسفن والطائرات بدون طيار وكذلك صواريخ كروز والطائرات المقاتلة في مدى من 70-90 كم. باراك 8 باعتباره "نظام دفاع صاروخي ودفاع جوي متقدم بعيد المدى" مع ميزاته الرئيسية:
بعيد المدى
رابط بيانات ثنائي الاتجاه
صاروخ رادار ناشط
تغطية 360 درجة
إطلاق عمودي
ارتباطات متعددة في وقت واحد

Barak 8 (الكلمة العبرية لـ Lightning) والمعروف أيضًا باسم LR-SAM هو صاروخ أرض-جو هندي إسرائيلي (SAM) ، مصمم للدفاع ضد أي نوع من التهديدات المحمولة جواً بما في ذلك الطائرات والمروحيات والصواريخ المضادة للسفن و الطائرات بدون طيار بالإضافة إلى صواريخ كروز والطائرات المقاتلة إلى أقصى مدى يصل إلى 70 كم ، ومع ذلك ، تشير التقارير إلى أن الصاروخ قد تم زيادة مداه إلى 90 كم بعد "مناقشات ترقية المدى" بين الهند وإسرائيل خلال نوفمبر 2014. بعض الأخبار وأشارت الوكالات إلى أن مدى الصواريخ يبلغ 100 كيلومتر. توجد كل من الإصدارات البحرية والبرية للنظام.
تم تطوير Barak 8 بشكل مشترك من قبل صناعات الطيران الإسرائيلية (IAI) ، ومنظمة البحث والتطوير الدفاعية الهندية (DRDO) ، والإدارة الإسرائيلية لتطوير الأسلحة والبنية التحتية التكنولوجية ، وأنظمة Elta ، و Rafael وشركات أخرى. ستنتج Bharat Dynamics Limited (BDL) الصواريخ. بدأت البحرية الإسرائيلية بتجهيز طراداتها من طراز Sa'ar 5 بالنظام ، وأول سفينة أعيد تركيبها هي INS Lahav. سيكون أسطول Sa'ar 4.5 هو التالي للترقية. سيتم تركيب أول 32 مجموعة صواريخ على مدمرة الصواريخ الموجهة الشبح البحرية الهندية INS Kolkata (D63).

كما نجحت البحرية الهندية في اختبار إطلاق صاروخ أرض-جو بعيد المدى (LR-SAM). تم إجراء الاختبار على الساحل الغربي بواسطة INS Kolkata في 30 ديسمبر 2015. تم إدخال هذه الصواريخ في جميع السفن الثلاث بعد الانتهاء من التجارب.

أنظمة المدافع البحرية على متن المدمرات الهندية

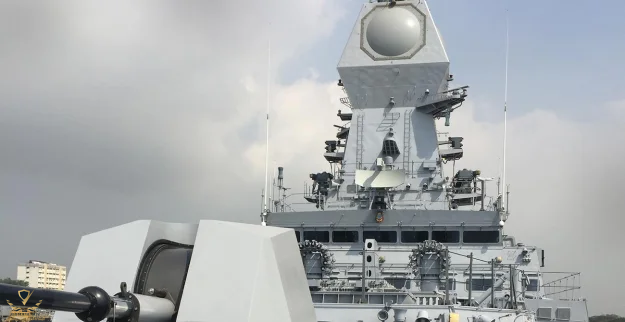

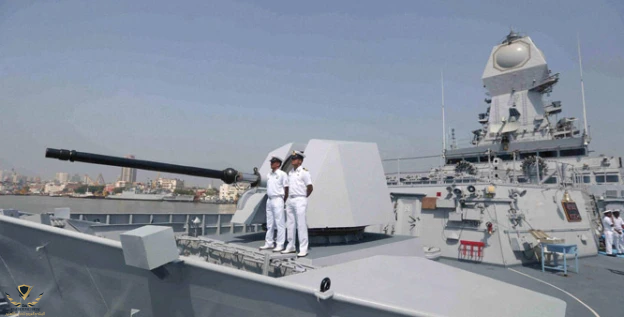

المدفع الرئيسي المجهز للأمام هو مدفع عيار 130 ملم. يتم توفير أربعة أنظمة أسلحة قريبة من طراز AK-630 (CIWS) للدفاع الجوي عن قرب. يمكن لـ AK-630 CIWS الدفاع عن السفينة من الصواريخ المضادة للسفن والأسلحة الموجهة الأخرى. يبلغ معدل إطلاقها 5000 طلقة في الدقيقة.
1 × 76 ملم مدفع Oto Melara SRGM

معلومات تقنية:
العيار: 3 بوصات / 76.2 ملم
طول البرميل: 186 بوصة / 4.72 متر (= 62 عيارًا)
الوزن: 7900 كجم فارغة
قذيفة: 76 × 900 مم
الارتفاع: - 15 درجة إلى + 85 درجة
اجتياز: 360 درجة
معدل إطلاق النار: مدمج: 85 دورة في الدقيقة / سريع للغاية: يمكن تحديده حتى 120 دورة في الدقيقة
سرعة الفوهة: 925 م / ث (1100 م / ث - دارت)
المجلة: مضغوط: 80 طلقة 85 طلقة المدى: 16 كيلومترًا مع ذخيرة قياسية 20 كيلومترًا مع ذخيرة ممتدة تصل إلى 40 كيلومترًا مع ذخيرة VULCANO

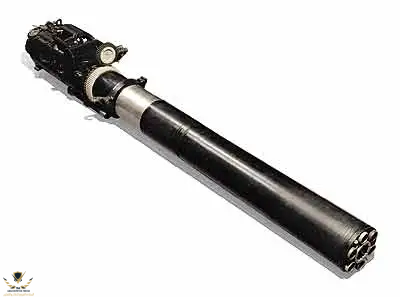

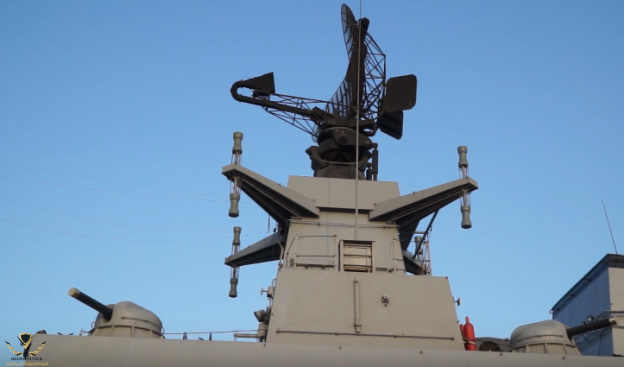

4 × AK-630CIWS

6 مدفع AO-18

الحرب المضادة للغواصات

---

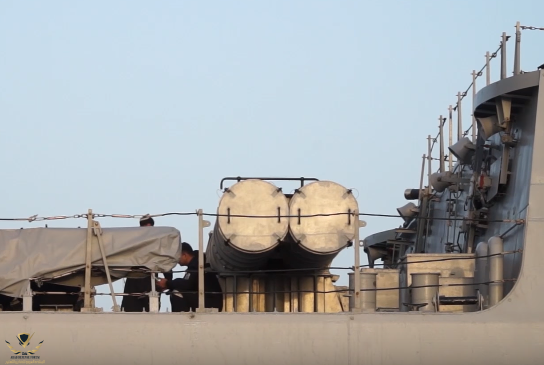

يتم توفير الحرب المضادة للغواصات بواسطة قاذفات طوربيد ثنائية الأنبوب وقاذفات صواريخ RBU-6000 smerch-2 ASW. يمكن إطلاق الصواريخ على الغواصات في نطاق 6 كيلومترات.

2 × قاذفات طوربيد ثنائية الأنبوب لطوربيد Mark 46

الوظيفة الأساسية: طوربيد خفيف الوزن يتم إطلاقه من الجو والسفن
المقاول: أليانت تيكسيستمز
توليد الكهرباء: احتراق خارجي ثنائي السرعات وتبادلي ؛ وقود أحادي ( Otto fuel II )
الطول: 8 أقدام و 6 بوصات (2.59 م) إطلاق الأنبوب (من السفينة) ، 14 قدمًا 9 بوصات (4.5 م) مع معزز صاروخ ASROC
الوزن: 508 رطلاً (231 كجم)
القطر: 12.75 بوصة (324 ملم)
المدى: 12000 ياردة (11 كم)
العمق:> 1200 قدم (365 م)
السرعة:> 40 عقدة (46 ميل في الساعة ، 74 كم / ساعة)
نظام التوجيه: وضع التوجيه: التوجيه الصوتي النشط أو السلبي / النشط
وضع التشغيل / البحث: البحث عن الأفعى أو الدائرة
الرأس الحربي: 96.8 رطل (44 كجم) من مادة PBXN-103 شديدة الانفجار (شحنة سائبة)
تاريخ النشر: 1967 (Mod 0) ؛ 1979 (Mod 5)

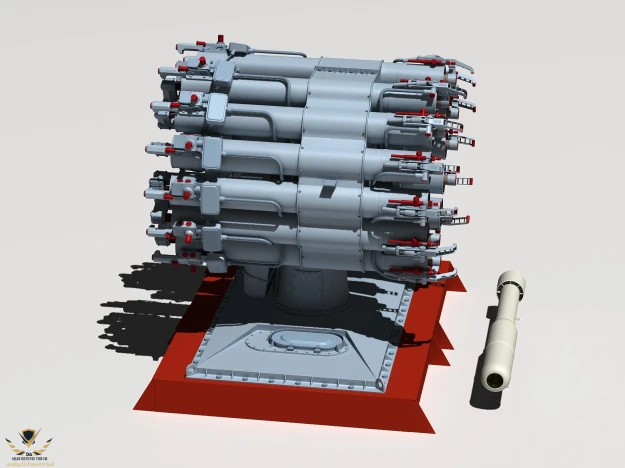

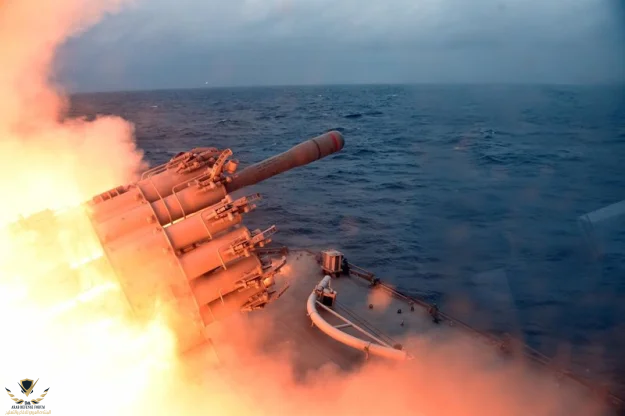

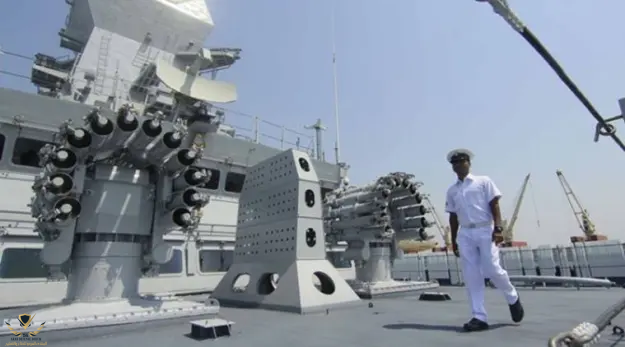

قاذفة صواريخ RBU-6000 smerch-2 ASW

من الممكن اطلاق RBU Launcher باستخدام محرك سيرفو كهربائي مع قاعدة الخلايا الحديثة.
إنه جهاز قتالي فعال لحماية السفن البحرية من الغواصات وطوربيدات الهجوم. من الممكن استخدام صواريخ 90R الجديدة مع قذيفة صاروخ موجه تحت الماء.

أجهزة الاستشعار / أنظمة الرادار على مدمرات الصواريخ الموجهة من فئة كولكاتا

---

تم تجهيز Kolkata-class برادار بحث طويل المدى من طراز Thales LW-08 ، ورادار EL / M-2248 MF-STAR متعدد الإرسال ورادار مراقبة EL / M-2238 L-band من شركة Israel Aerospace Industries.
رادار البحث طويل المدى من طراز Thales LW-08


الجوانب الوظيفية
LW08 هو نظام رادار مثبت من الناحية التشغيلية. تم تركيب رادارات LW على متن السفن في عدة تشكيلات.
يتم تزويد جميع الأنظمة بجهاز إرسال TWT ، ومستخرج فيديو لتتبع الهدف التلقائي ومعدات الاختبار المدمجة. اختياريًا ، يمكن تقديم جهاز إرسال احتياطي لتقليل استخدام TWT وتحسين الأداء في البيئة الساحلية. إنها سهلة التشغيل وسهلة الصيانة. يمكن دمج IFF بتركيب هوائي IFF مع إمكانية كبت الفص الجانبي لمسار الاستجواب (ISLS) وعن طريق إضافة مستجوبات IFF متزامنة.

بيانات الأداء
نطاق الكشف
صاروخ : 100 كم
الطائرات المقاتلة: 230 كم
السرعة المستهدفة: ما يصل إلى 4 ماخ
الأهداف السطحية: أفق الرادار
المدى الأدنى: 2 كم
قدرة التتبع: 400
معلومات تقنية
معلمات الهوائي

النوع: عاكس مكافئ ب
عرض الحزمة
- أفقي: 2.2 درجة
- عمودي: cosec2 حتى 40 درجة

الاستقطاب: خطي / دائري
سرعات الدوران: 7.5 و 15 دورة في الدقيقة
معلمات جهاز الإرسال

النوع: TWT
التردد: D-band
أوضاع التردد: تردد ثابت وخفة الحركة
أوضاع الإرسال: مسح كامل ونقل قطاعي
متوسط الطاقة: 5.2 كيلو واط
المدى: 333.4 كم



[desert falcon]

رادار متعدد المهام EL / M-2248 MF-STAR

MF-STAR - رادار متعدد الوظائف للمراقبة والتتبع والتوجيه
MF-STAR (ELM-2248) هو نظام رادار رقمي نشط ذو صفيف مرحلي متعدد الوظائف للجيل الجديد من المنصات البحرية. يوفر نظام الرادار صورة عالية الجودة للحالة ودعمًا للأسلحة ، في ظل ظروف الهدف / الظروف البيئية القاسية في الساحة البحرية الحالية والمستقبلية. بدمج التكنولوجيا المتقدمة وبنية النظام القوية ، يستخدم MF-STAR تقنيات دوبلر متعددة الحزم والنبض بالإضافة إلى تقنيات ECCM المتطورة لاستخراج أهداف RCS المنخفضة من بيئات التشويش والتشويش المعقدة. يتيح الإخراج الرقمي لعنصر TR الأساسي الخاص بـ MF-STAR للبرنامج فقط تشكيل الحزمة التكيفية وتغيرات النمط لتشكيل رادار محدد بالبرمجيات. يتضمن هوائي MF-STAR 4 صفائف نشطة بتردد S-Band. تضمن بنية الأجهزة والتكنولوجيا توفرًا عاليًا للنظام ، صيانة منخفضة وتكلفة دورة حياة منخفضة. يشتمل MF-STAR على هوائي خفيف الوزن يمكن تصميمه ليلائم حتى أحجام السفن الصغيرة نسبيًا (طرادات وما فوق).

سمات

وقت استجابة تنبيه التهديد السريع
معدل تحديث عالٍ للغاية ودقة للأهداف ذات الأولوية
إطار بحث قصير / وقت إعادة زيارة TWS
التوجيه في منتصف الدورة للصواريخ المضادة للطائرات النشطة / شبه النشطة
استعباد المنور للصواريخ شبه النشطة
الكشف التلقائي عن لاهداف وقياسها لدعم المدفعية
متعددة الشعاع لحظي
تقنيات تشكيل الشعاع المتقدمة في ECCM
هوائي خفيف الوزن
صفيف مرحلي ذو حالة نشطة وقابل للتطوير
موثوقية عالية وتوافر عالي

رادار المراقبة EL / M-2238 L-band STAR

إن STAR عبارة عن رادار بحث دوبلر ثلاثي الأبعاد متعدد الحزم ومتعدد النبضات متماسك تمامًا على شكل S. يقوم الرادار بمراقبة جوية بعيدة المدى جنبًا إلى جنب مع المراقبة السطحية ، وفي الوقت نفسه ، يوفر الكشف السريع والتنبيه التلقائي بالتهديدات للأهداف الجوية بمعدل إنذار خاطئ منخفض للغاية.

الاهداف الرئيسية

كشف بعيد المدى
كشف الصواريخ وتعيينها / بيانها
تنبيه تلقائي بالتهديد
التتبع التلقائي أثناء المسح (TWS)
تعيين ودعم أنظمة الصواريخ المضادة للطائرات (AAM)
دعم الاشتباك المدفعي السطحي
المزايا الرئيسية
تغطية نبض دوبلر
قنوات الهواء والسطحية في وقت واحد
تغطية ارتفاع ثلاثية الأبعاد متعددة الحزم
معدل إنذار كاذب منخفض جدًا
هوائي IFF متكامل
حل فعال من حيث التكلفة للسفن متوسطة الحجم وما فوق

تتضمن أنظمة السونار HUMSA-NG (مجموعة سونار مركبة على بدن - الجيل الجديد) وسونار مصفوف نشط.

HUMSA-NG هو الجيل الثالث من أنظمة سونار، المثبتة على بدن السفينة ، والتي صممها مختبر البحرية الفيزيائية والأوقيانوغرافية ، DRDO ، كوتشي ، وتنتجها BHARAT للإلكترونيات ،. HUMSA-NG هو نظام سونار متكامل سلبي نشط للسفن تم تصميمه ليتم تثبيته على مجموعة متنوعة من المنصات البحرية مثل الفرقاطات والمدمرات والطرادات ASW وفئات أخرى من السفن.

HUMSA-NG عبارة عن نظام سونار متكامل متقدم نشط مع نظام Active cum Passive تم اقتراح تركيبه على مجموعة متنوعة من منصات البحرية الهندية مثل Project 17 و Project 15A و Project 28 من فئة السفن. HUMSA-NG هو نسخة متطورة من سونار HUMSA الموجود حاليًا على سفن فئة P16 و P15 و Ranjit و Talwar.
تم تصميم HUMSA (NG) لتحسين أداء النظام والموثوقية وقابلية الصيانة باستخدام المبادئ العريضة التالية:

أنظمة فرعية / واجهات تعتمد على بنية المعايير المفتوحة
الكتل المعيارية للأجهزة / البرامج
طائرات خلفية قياسية للاتصال البيني البسيط والموثوق
تغليف فعال للإلكترونيات.
ترتيبات تبريد هواء فعالة للخزائن
تسهيلات واسعة النطاق لاكتشاف الأعطال واصلاح الأعطال / دعم الصيانة.
واجهة المستخدم (HMI) لـ HUMSA (NG) هي من خلال شاشات عرض سهلة الاستخدام قابلة لإعادة التكوين بوحدة تحكم مزدوجة يديرها مشغلان وتتطلب الحد الأدنى من تدخل المشغل. بالإضافة إلى وحدات التحكم في التشغيل ، نظام HUMSA (NG] ، محطة عمل لتوفير وظائف مساعدة مثل التصنيف ، وظائف المحاكاة وإمكانية التسجيل ، إلخ. يشترك النظام أيضًا في وحدة (وحدات) العرض العامة ، و ESI ، ومرافق تسجيل الفيديو.
السونار قادر على التشغيل المتزامن في الوضعين النشط والسلبي. إنه قادر على اكتشاف وتحديد مواقع وتصنيف وتتبع الأهداف تحت السطحية في كل من الوضعين النشط والسلبي.
يوفر النظام اكتشافًا متزامنًا بعيد المدى في الوضعين النشط والسلبي. السونار قادر على تحديد الموقع والتتبع التلقائي لما يصل إلى ثمانية أهداف في كلا الوضعين النشط والسلبي.
يدمج السونار بين تشغيل أنظمة UWT و XBT. يتم التحكم في وظائف UWT من وحدة السونار الرئيسية. تتم معالجة البيانات الواردة من XBT وتقديمها على محطة العمل وعرضها أيضًا على وحدة السونار.

تحتوي فئة كولكاتا على سطح طيران وحظيرة مغلقة لتشغيل ما يصل إلى طائرتين هليكوبتر متوسطتين مثل HAL Dhruv المروحية الخفيفة المتقدمة (ALH) وطائرة هليكوبتر AgustaWestland Sea King.

نظام "كافاش"

تم تجهيز INS Chennai بنظام 'Kavach'. كما أنها مزودة بنظام طوربيد "Mareech" للدفاع ضد الطوربيدات. تم تطوير كل من أنظمة الطعم هذه محليًا.

تم تصميم نظام KAVACH MOD-II لمواجهة تهديد الصواريخ المختلفة المضادة للسفن باستخدام الأفخاخ القاتلة. يوفر النظام دفاعًا خافتًا للقتل في مخطط دفاع ثلاثي الطبقات.

الدفع والقوة والسرعة للسفن فئة كولكاتا

---

يدمج نظام الدفع المشترك للغاز (COGAG) محطة التوربينات الغازية المزدوجة Zorya M36E. تعمل أربعة توربينات غازية قابلة للانعكاس DT-59 على تشغيل المراوح عبر علبتي تروس RG-54.

أنظمة توربينات الغاز الأوكرانية Zorya Production Association M36E ، تنتج أكثر من 64000 حصان. يعمل نظام التوربينات الغازية M36 على تسوية أربعة توربينات غازية عكسية DT-59 مجمعة في زوجين ، تقود مروحتين من خلال علبتي تروس RG-54. هناك 4 مولدات كهربائية منفصلة لتوربينات الغاز روسية الصنع ، اثنان في كل غرفة محرك. يتم سحب الهواء النقي للتوربين من خلال مكدسين كبيرين ، أحدهما بعد الهيكل العلوي للجسر والآخر في الخلف.
DT-59

تم توفير اثنين من محركات الديزل KVM بواسطة Bergen و Garden Reach. أربعة مولدات Wartsila WCM-1000 ومولدات Kirloskar AC توفر الكهرباء على متن السفينة. يوفر نظام الدفع سرعة قصوى تبلغ 30 عقدة.

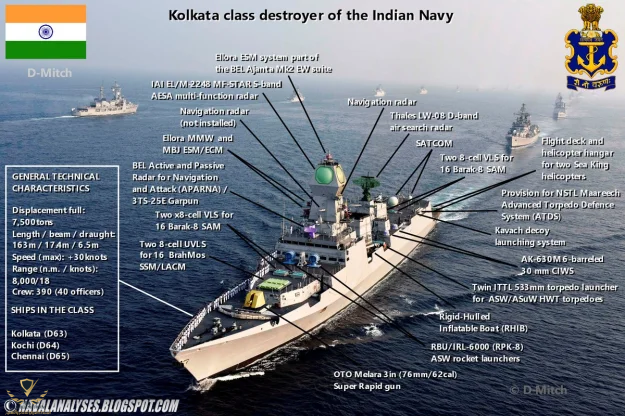

لخصائص العامة
الطبقة والنوع: مدمرة كولكاتا
الإزاحة: 7500 طن
طول: 163 م (535 قدمًا)
العرض: 17.4 م (57 قدمًا)
سرعة: ما يزيد عن 30 عقدة (56 كم / ساعة ، 35 ميلاً في الساعة)
المدى يتراوح: 8000 مي (15000 كم ؛ 9200 ميل) +
طاقم: 250 حسب التقدير
أجهزة الاستشعار وأنظمة
المعالجة: · رادار متعدد الوظائف IAI EL / M-2248 MF-STAR AESA
· رادار البحث الجوي Thales LW-08 D-band

رادار المراقبة IAI EL / M-2238 L-band STAR

· سونار القوس BEL HUMSA-NG

· سونار BEL Nagin النشط ذو المصفوفة المقطوعة

· تطبيقات القيادة والتحكم الإلكترونية المعيارية BEL (EMCCA Mk4) نظام إدارة القتال

الحرب الإلكترونية
والشراك الخداعية:
Elbit Systems Deseaver MK II أنظمة التدابير المضادة ومجموعة الأدوات الدفاعية
التسلح:
· صواريخ مضادة للطائرات:
· 4 × 8 خلايا VLS ، ليصبح المجموع 32
· صواريخ باراك 8 (المدى: 0.5 كم (0.31 ميل) إلى 90 كم (56 ميل)).
· الصواريخ المضادة للسفن / الهجوم البري:
· 2 × 8 خلايا UVLM لـ 16 صاروخًا من طراز BrahMos مضاد للسفن وللهجمات برية
· مدفع 1 × 76 ملم Oto Melara SRGM
· 4 × AK-630 CIWS
· الحرب المضادة للغواصات:
· 4 × مارك 46 أنابيب طوربيد
· 2 × RBU-6000 صاروخ مضاد للغواصات



[البارون الاحمر]

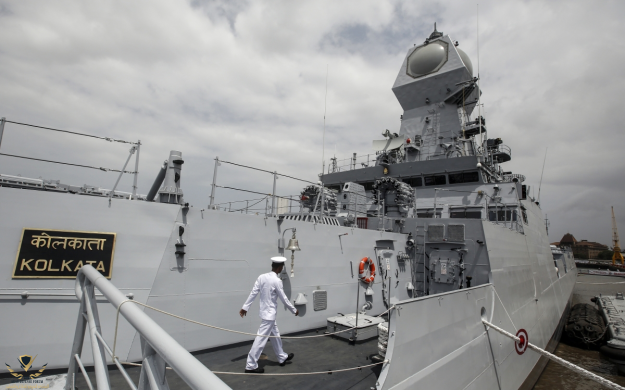

رادار متعدد المهام EL / M-2248 MF-STAR
مشاهدة المرفق 557877

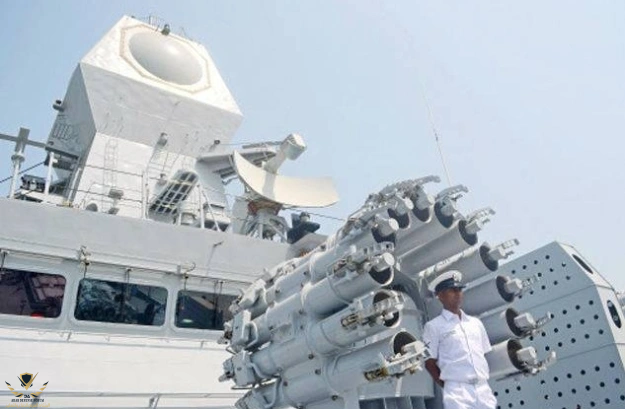

MF-STAR - رادار متعدد الوظائف للمراقبة والتتبع والتوجيه
MF-STAR (ELM-2248) هو نظام رادار رقمي نشط ذو صفيف مرحلي متعدد الوظائف للجيل الجديد من المنصات البحرية. يوفر نظام الرادار صورة عالية الجودة للحالة ودعمًا للأسلحة ، في ظل ظروف الهدف / الظروف البيئية القاسية في الساحة البحرية الحالية والمستقبلية. بدمج التكنولوجيا المتقدمة وبنية النظام القوية ، يستخدم MF-STAR تقنيات دوبلر متعددة الحزم والنبض بالإضافة إلى تقنيات ECCM المتطورة لاستخراج أهداف RCS المنخفضة من بيئات التشويش والتشويش المعقدة. يتيح الإخراج الرقمي لعنصر TR الأساسي الخاص بـ MF-STAR للبرنامج فقط تشكيل الحزمة التكيفية وتغيرات النمط لتشكيل رادار محدد بالبرمجيات. يتضمن هوائي MF-STAR 4 صفائف نشطة بتردد S-Band. تضمن بنية الأجهزة والتكنولوجيا توفرًا عاليًا للنظام ، صيانة منخفضة وتكلفة دورة حياة منخفضة. يشتمل MF-STAR على هوائي خفيف الوزن يمكن تصميمه ليلائم حتى أحجام السفن الصغيرة نسبيًا (طرادات وما فوق).
مشاهدة المرفق 557878
مشاهدة المرفق 557879

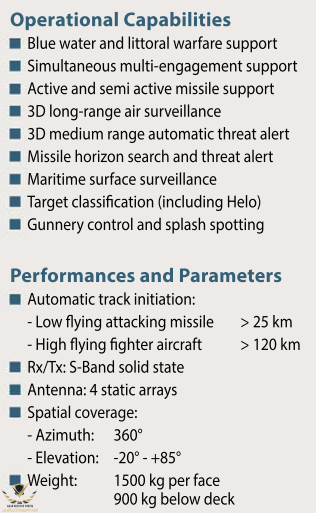

سمات

وقت استجابة تنبيه التهديد السريع
معدل تحديث عالٍ للغاية ودقة للأهداف ذات الأولوية
إطار بحث قصير / وقت إعادة زيارة TWS
التوجيه في منتصف الدورة للصواريخ المضادة للطائرات النشطة / شبه النشطة
استعباد المنور للصواريخ شبه النشطة
الكشف التلقائي عن لاهداف وقياسها لدعم المدفعية
متعددة الشعاع لحظي
تقنيات تشكيل الشعاع المتقدمة في ECCM
هوائي خفيف الوزن
صفيف مرحلي ذو حالة نشطة وقابل للتطوير
موثوقية عالية وتوافر عالي
مشاهدة المرفق 557880

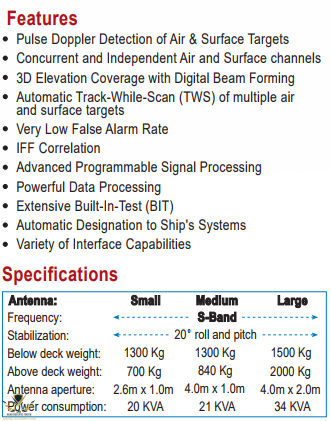

رادار المراقبة EL / M-2238 L-band STAR

إن STAR عبارة عن رادار بحث دوبلر ثلاثي الأبعاد متعدد الحزم ومتعدد النبضات متماسك تمامًا على شكل S. يقوم الرادار بمراقبة جوية بعيدة المدى جنبًا إلى جنب مع المراقبة السطحية ، وفي الوقت نفسه ، يوفر الكشف السريع والتنبيه التلقائي بالتهديدات للأهداف الجوية بمعدل إنذار خاطئ منخفض للغاية.

مشاهدة المرفق 557881
الاهداف الرئيسية

كشف بعيد المدى
كشف الصواريخ وتعيينها / بيانها
تنبيه تلقائي بالتهديد
التتبع التلقائي أثناء المسح (TWS)
تعيين ودعم أنظمة الصواريخ المضادة للطائرات (AAM)
دعم الاشتباك المدفعي السطحي
المزايا الرئيسية
تغطية نبض دوبلر
قنوات الهواء والسطحية في وقت واحد
تغطية ارتفاع ثلاثية الأبعاد متعددة الحزم
معدل إنذار كاذب منخفض جدًا
هوائي IFF متكامل
حل فعال من حيث التكلفة للسفن متوسطة الحجم وما فوق
مشاهدة المرفق 557882

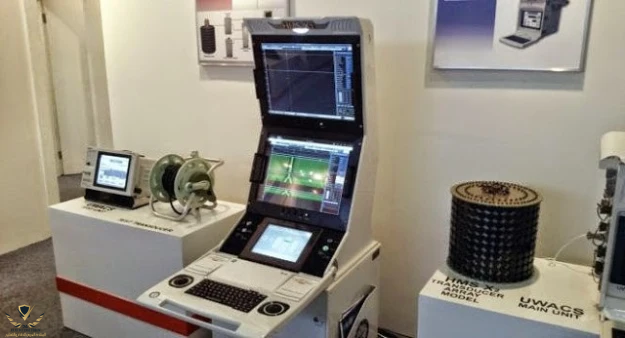

تتضمن أنظمة السونار HUMSA-NG (مجموعة سونار مركبة على بدن - الجيل الجديد) وسونار مصفوف نشط.
مشاهدة المرفق 557883
HUMSA-NG هو الجيل الثالث من أنظمة سونار، المثبتة على بدن السفينة ، والتي صممها مختبر البحرية الفيزيائية والأوقيانوغرافية ، DRDO ، كوتشي ، وتنتجها BHARAT للإلكترونيات ،. HUMSA-NG هو نظام سونار متكامل سلبي نشط للسفن تم تصميمه ليتم تثبيته على مجموعة متنوعة من المنصات البحرية مثل الفرقاطات والمدمرات والطرادات ASW وفئات أخرى من السفن.

HUMSA-NG عبارة عن نظام سونار متكامل متقدم نشط مع نظام Active cum Passive تم اقتراح تركيبه على مجموعة متنوعة من منصات البحرية الهندية مثل Project 17 و Project 15A و Project 28 من فئة السفن. HUMSA-NG هو نسخة متطورة من سونار HUMSA الموجود حاليًا على سفن فئة P16 و P15 و Ranjit و Talwar.
تم تصميم HUMSA (NG) لتحسين أداء النظام والموثوقية وقابلية الصيانة باستخدام المبادئ العريضة التالية:

أنظمة فرعية / واجهات تعتمد على بنية المعايير المفتوحة
الكتل المعيارية للأجهزة / البرامج
طائرات خلفية قياسية للاتصال البيني البسيط والموثوق
تغليف فعال للإلكترونيات.
ترتيبات تبريد هواء فعالة للخزائن
تسهيلات واسعة النطاق لاكتشاف الأعطال واصلاح الأعطال / دعم الصيانة.
واجهة المستخدم (HMI) لـ HUMSA (NG) هي من خلال شاشات عرض سهلة الاستخدام قابلة لإعادة التكوين بوحدة تحكم مزدوجة يديرها مشغلان وتتطلب الحد الأدنى من تدخل المشغل. بالإضافة إلى وحدات التحكم في التشغيل ، نظام HUMSA (NG] ، محطة عمل لتوفير وظائف مساعدة مثل التصنيف ، وظائف المحاكاة وإمكانية التسجيل ، إلخ. يشترك النظام أيضًا في وحدة (وحدات) العرض العامة ، و ESI ، ومرافق تسجيل الفيديو.
السونار قادر على التشغيل المتزامن في الوضعين النشط والسلبي. إنه قادر على اكتشاف وتحديد مواقع وتصنيف وتتبع الأهداف تحت السطحية في كل من الوضعين النشط والسلبي.
يوفر النظام اكتشافًا متزامنًا بعيد المدى في الوضعين النشط والسلبي. السونار قادر على تحديد الموقع والتتبع التلقائي لما يصل إلى ثمانية أهداف في كلا الوضعين النشط والسلبي.
يدمج السونار بين تشغيل أنظمة UWT و XBT. يتم التحكم في وظائف UWT من وحدة السونار الرئيسية. تتم معالجة البيانات الواردة من XBT وتقديمها على محطة العمل وعرضها أيضًا على وحدة السونار.
مشاهدة المرفق 557884

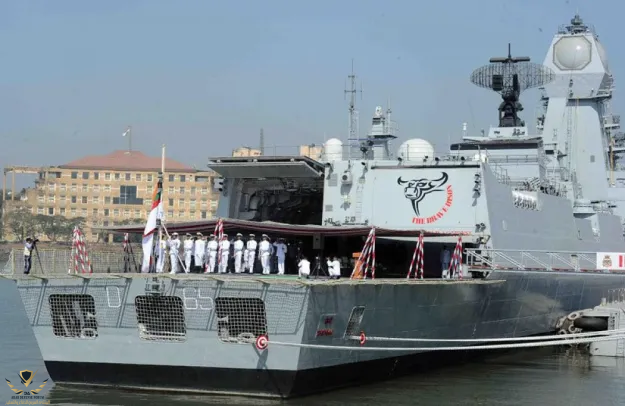

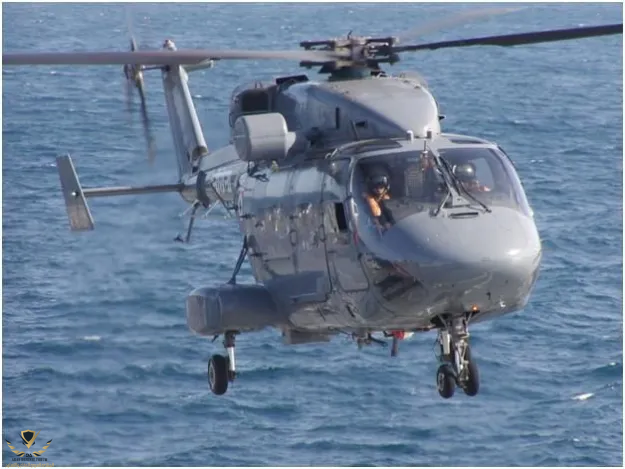

تحتوي فئة كولكاتا على سطح طيران وحظيرة مغلقة لتشغيل ما يصل إلى طائرتين هليكوبتر متوسطتين مثل HAL Dhruv المروحية الخفيفة المتقدمة (ALH) وطائرة هليكوبتر AgustaWestland Sea King.

مشاهدة المرفق 557885

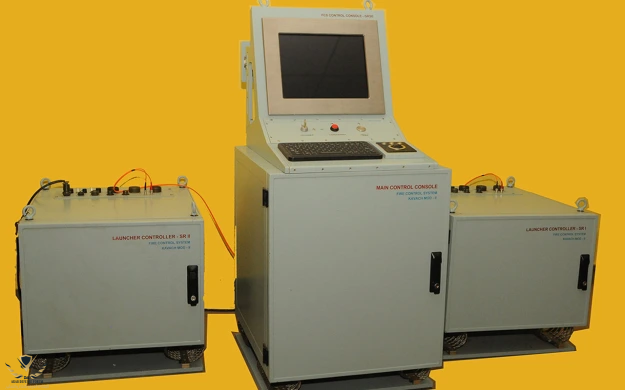

نظام "كافاش"

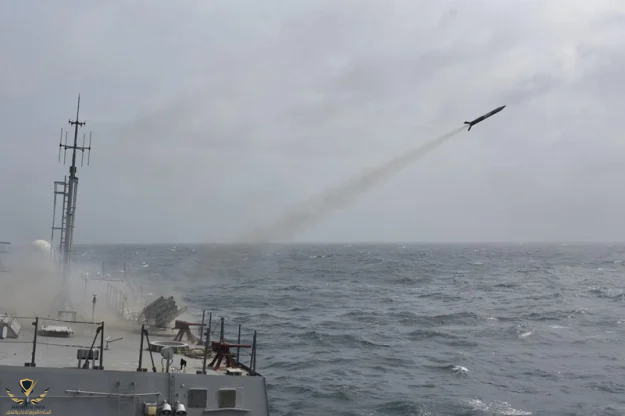

مشاهدة المرفق 557886
تم تجهيز INS Chennai بنظام 'Kavach'. كما أنها مزودة بنظام طوربيد "Mareech" للدفاع ضد الطوربيدات. تم تطوير كل من أنظمة الطعم هذه محليًا.

تم تصميم نظام KAVACH MOD-II لمواجهة تهديد الصواريخ المختلفة المضادة للسفن باستخدام الأفخاخ القاتلة. يوفر النظام دفاعًا خافتًا للقتل في مخطط دفاع ثلاثي الطبقات.
مشاهدة المرفق 557887

الدفع والقوة والسرعة للسفن فئة كولكاتا

---

يدمج نظام الدفع المشترك للغاز (COGAG) محطة التوربينات الغازية المزدوجة Zorya M36E. تعمل أربعة توربينات غازية قابلة للانعكاس DT-59 على تشغيل المراوح عبر علبتي تروس RG-54.

أنظمة توربينات الغاز الأوكرانية Zorya Production Association M36E ، تنتج أكثر من 64000 حصان. يعمل نظام التوربينات الغازية M36 على تسوية أربعة توربينات غازية عكسية DT-59 مجمعة في زوجين ، تقود مروحتين من خلال علبتي تروس RG-54. هناك 4 مولدات كهربائية منفصلة لتوربينات الغاز روسية الصنع ، اثنان في كل غرفة محرك. يتم سحب الهواء النقي للتوربين من خلال مكدسين كبيرين ، أحدهما بعد الهيكل العلوي للجسر والآخر في الخلف.
DT-59
مشاهدة المرفق 557890
تم توفير اثنين من محركات الديزل KVM بواسطة Bergen و Garden Reach. أربعة مولدات Wartsila WCM-1000 ومولدات Kirloskar AC توفر الكهرباء على متن السفينة. يوفر نظام الدفع سرعة قصوى تبلغ 30 عقدة.

مشاهدة المرفق 557891

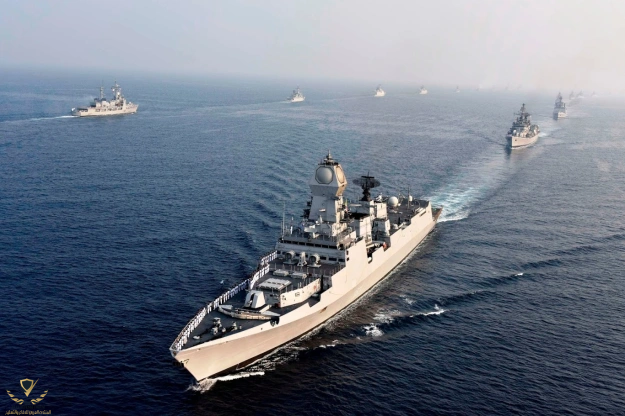

لخصائص العامة
الطبقة والنوع: مدمرة كولكاتا
الإزاحة: 7500 طن
طول: 163 م (535 قدمًا)
العرض: 17.4 م (57 قدمًا)
سرعة: ما يزيد عن 30 عقدة (56 كم / ساعة ، 35 ميلاً في الساعة)
المدى يتراوح: 8000 مي (15000 كم ؛ 9200 ميل) +
طاقم: 250 حسب التقدير
أجهزة الاستشعار وأنظمة
المعالجة: · رادار متعدد الوظائف IAI EL / M-2248 MF-STAR AESA
· رادار البحث الجوي Thales LW-08 D-band

رادار المراقبة IAI EL / M-2238 L-band STAR

· سونار القوس BEL HUMSA-NG

· سونار BEL Nagin النشط ذو المصفوفة المقطوعة

· تطبيقات القيادة والتحكم الإلكترونية المعيارية BEL (EMCCA Mk4) نظام إدارة القتال

الحرب الإلكترونية
والشراك الخداعية:
Elbit Systems Deseaver MK II أنظمة التدابير المضادة ومجموعة الأدوات الدفاعية
التسلح:
· صواريخ مضادة للطائرات:
· 4 × 8 خلايا VLS ، ليصبح المجموع 32
· صواريخ باراك 8 (المدى: 0.5 كم (0.31 ميل) إلى 90 كم (56 ميل)).
· الصواريخ المضادة للسفن / الهجوم البري:
· 2 × 8 خلايا UVLM لـ 16 صاروخًا من طراز BrahMos مضاد للسفن وللهجمات برية
· مدفع 1 × 76 ملم Oto Melara SRGM
· 4 × AK-630 CIWS
· الحرب المضادة للغواصات:
· 4 × مارك 46 أنابيب طوربيد
· 2 × RBU-6000 صاروخ مضاد للغواصات

موضوع جميل بارك الله فيك
