في النصف الثاني من الستينيات أولاً في الولايات المتحدة ، ثم في اتحاد الجمهوريات الاشتراكية السوفياتية ، تم إنشاء أنظمة الصواريخ المحمولة المضادة للطائرات ووضعها في الخدمة ، والتي يمكن أن يستخدمها جندي واحد.
إنه سلاح مصمم لمواجهة الطيران الأمامي للعدو ويعمل على ارتفاعات منخفضة ، مما زاد بشكل كبير من قوة الدفاع الجوي العسكري وجعل من الممكن التخلي جزئيًا عن المدافع الرشاشة المضادة للطائرات وبطاريات المدفعية ذات العيار الصغير.

وبسبب ضعف القاعدة العلمية والإنتاجية لم تستطع الصين إنشاء منظومات الدفاع الجوي المحمولة من تلقاء نفسها ، كما أن إنهاء التعاون العسكري التقني مع الاتحاد السوفيتي حرمها من فرصة الحصول على تراخيص لنماذج حديثة من المعدات الدفاعية السوفيتية والأسلحة.

في ظل هذه الظروف اعتمدت القيادة العسكرية الصينية على النسخ غير المرخص به للعينات الأجنبية ، السوفيتية في المقام الأول ، التي حصلت عليها المخابرات.
وبعد إقامة علاقات دبلوماسية مع واشنطن وإنشاء تحالف مناهض للسوفييت أتيحت لبكين فرصة التعرف على أسلحة من الطراز الغربي والحصول على تراخيص لها.



منظومات الدفاع الجوي المحمولة من عائلة HN-5


خلال حرب فيتنام لم يزود الاتحاد السوفياتي المقاومة الشمالية بأحدث أنظمة الدفاع الجوي وعلى سبيل المثال حصل الحلفاء في الشرق الأوسط في حربهم مع إسرائيل على فعالية كبيرة وفقًا لمعايير أنظمة الدفاع الجوي المتنقلة في أوائل السبعينيات " Kvadrat "(نسخة تصديرية من نظام الدفاع الجوي" كيوب ") بينما حرم منها الفيتناميون

كانت القيادة السوفيتية محقة في خشيتها من أن ينتهي المطاف بالأسلحة الحديثة ذات التقنية العالية في ايدي الصين التي تصرفت في أواخر الستينيات بشكل معادي علني تجاه الاتحاد السوفيتي.
الممثلون السوفييت في فيتنام الشمالية المسؤولون عن تسليم المعدات والأسلحة والذخيرة ، سجلوا مرارًا حالات فقدان البضائع المرسلة من الاتحاد السوفيتي عندما كانوا يمرون بالسكك الحديدية عبر أراضي جمهورية الصين أولاً وقبل كل شيء ، كان هذا يتعلق بمحطات التوجيه لأنظمة الصواريخ المضادة للطائرات والصواريخ المضادة للطائرات ورادارات المراقبة ومقاييس الارتفاع الراديوية ومحطات الرادار الموجهة ومقاتلات MiG-21.

وبالتالي فإن الصين دون ازدراء السرقة الصريحة بعد تفاقم العلاقات مع الاتحاد السوفيتي حاولت رفع قواتها الجوية وقوات الدفاع الجوي إلى المستوى الحديث. في هذا الصدد تم تسليم العديد من النماذج الحديثة من المعدات والأسلحة إلى شمال فيتنام عن طريق البحر ، مما ارتبط بمخاطر كبيرة. قصفت الطائرات الأمريكية بانتظام هايفونغ ، وألغمت منطقة الميناء ، كما عمل هناك مخربون تحت الماء.

ومع ذلك ، قبل وقت قصير من انسحاب القوات الأمريكية من جنوب شرق آسيا ، سلم الاتحاد السوفياتي أنظمة دفاع جوي حديثة عن طريق البحر: أنظمة دفاع جوي S-125 ، ومدفعان مزدوجان مضادان للطائرات ZU-23 ، ZSU-23-4 "Shilka ومنظومات الدفاع الجوي المحمولة "Strela-2" / Strela-2M.

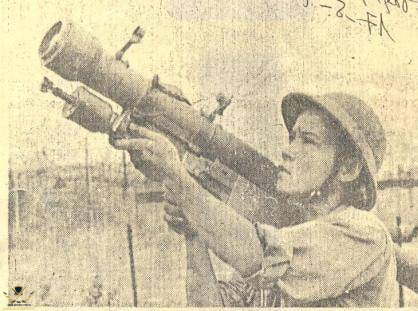

بحلول ذلك الوقت ، كانت وحدات من جيش فيتنام الشمالية وفيت كونغ مشبعة جيدًا بمدافع رشاشة 12.7 - 14.5 ملم. لكن نقل المدافع الرشاشة الثقيلة عبر الغابة في ظروف الطرق الوعرة لم يكن مهمة سهلة. في الوقت نفسه لم تكن منظومات الدفاع الجوي المحمولة Strela-2 صغيرة الحجم نسبيًا وليست ثقيلة جدًا مع نطاق إطلاق يصل إلى 3 أمتار ويصل ارتفاعها إلى 400 متر عبئًا ثقيلًا للحمل وجعل من الممكن زيادة قدرات الوحدات الصغيرة بشكل كبير لمكافحة أسلحة الهجوم الجوي.



كانت كتلة المجمع في موقع القتال 14.5 كجم. الطول - 1443 ملم. على الرغم من أن أول منظومات الدفاع الجوي المحمولة السوفيتية كان بها عدد من أوجه القصور ، إلا أن مناعة التشويش وحساسية باحث الأشعة تحت الحمراء للصاروخ تركت الكثير مما هو مرغوب فيه بشكل عام كان سلاحًا جاهزًا تمامًا للقتال مما سمح له بضرب أهداف تطير بسرعات تصل إلى 200 م / ث.

تم تشغيل Strela-2 في عام 1968 وفي عام 1970 بدأ إنتاج نسخة محسنة Strela-2M ، والتي تم توفيرها أيضًا لفيتنام. أصبح التعديل الجديد أثقل قليلاً - 15 كجم. لكن الحد الأقصى لمدى إطلاق النار زاد إلى 4 أمتار والسقف يصل إلى 200 متر.

في أوائل السبعينيات تمكنت المخابرات الصينية من الحصول ليس فقط على عينات قابلة للتطبيق من الأنظمة المحمولة السوفيتية ، ولكن أيضًا على تصماميم لها. على الأرجح ، تم تسليم عينات كاملة الحجم من فيتنام ، وشاركت مصر الوثائق الفنية حيث تم تنفيذ الإنتاج المرخص.

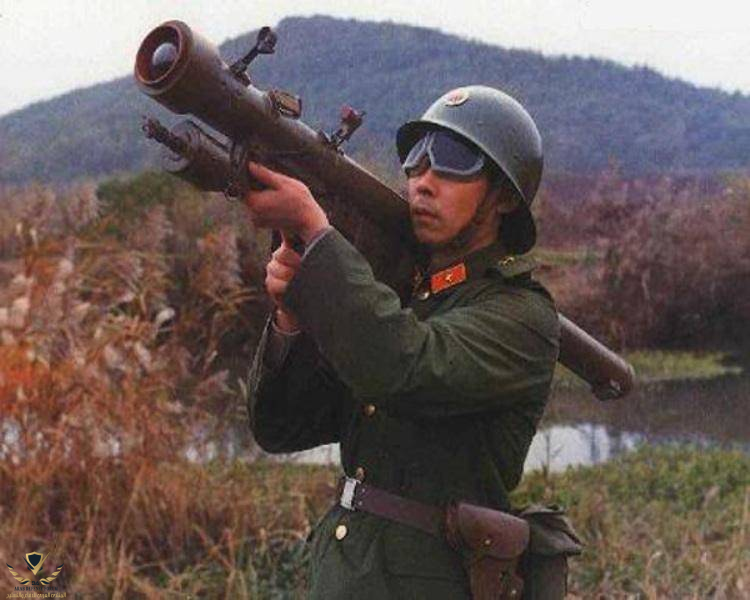

في عام 1977 بدأت جمهورية الصين إنتاج HN-5 منظومات الدفاع الجوي المحمولة ، والتي كانت نسخة من Strela-2M السوفيتية وتتوافق معها من حيث خصائصها الرئيسية.


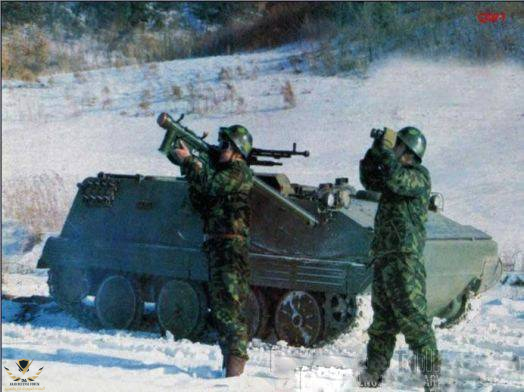

تُعرف النسخة الصينية التي قدمت للجمهور في عام 1990 باسم HN-5B. على الرغم من أن الوزن والأبعاد ومدى إطلاق النار والسقف ظلوا تقريبًا كما هو الحال في HN-5A ، وبفضل إدخال رأس صاروخ موجه مبرد تحسنت مناعة التشويش .

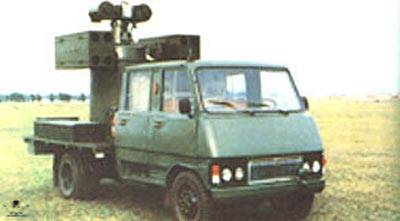

تم تصميم التعديل HN-5C للتثبيت على المركبات ، ولكن يمكن استخدامه أيضًا من الأرض. يتم وضع صواريخ HN-5B المضادة للطائرات في علبتي إطلاق 4 صواريخ . ويستخدم بصريات التصوير الحراري لاكتشاف الهدف والتقاطه.

تم استخدام منظومات الدفاع الجوي المحمولة هذه كجزء من الألوية المضادة للطائرات جنبًا إلى جنب مع مدافع مضادة للطائرات بحجم 5 ملم و 23 ملم و 37 ملم.



حاليًا تم وضع الأنظمة المحمولة الصينية القديمة ، التي تم إنشاؤها على أساس منظومات طراز Strela-2/3 السوفيتية ، في التخزين من قبل الجيش الصيني . لكنها لا تزال تستخدم في عدد من البلدان.
في عام 1978 ، تم تسليم 100 من منظومات الدفاع الجوي المحمولة من طراز HN-5 إلى ألبانيا. في أواخر الثمانينيات ، استحوذت إيران على 500 قاذف HN-5A. وفي التسعينيات تم شراء منظومات HN-5A / B من قبل بنغلاديش وبوليفيا وميانمار وكمبوديا وتايلاند والإكوادور.
و تم إنتاج منظومات الدفاع الجوي المحمولة HN-5A في باكستان تحت اسم Anza Mk-I.

جندي باكستاني مع Anza Mk-I



منظومات الدفاع الجوي المحمولة من عائلة QW-1

في منتصف الثمانينيات اشترى الصينيون صواريخ FIM-43 Redeye و FIM-92 Stinger الأمريكية الصنع من المجاهدين الأفغان.
كان للمجمع المحمول الأمريكي من الجيل الأول "Red Eye" ميزة على الصيني HN-5A فقط من حيث الوزن ولم تستطع الصناعة الصينية إعادة إنتاج أحدث طراز "Stinger" بشكل كامل. في نفس الوقت تقريبًا ، تمكنت المخابرات الصينية من الحصول على العديد من منظومات الدفاع الجوي المحمولة من طراز Igla-1 السوفيتية من أنغولا التي كانت في حرب أهليه طاحنه .

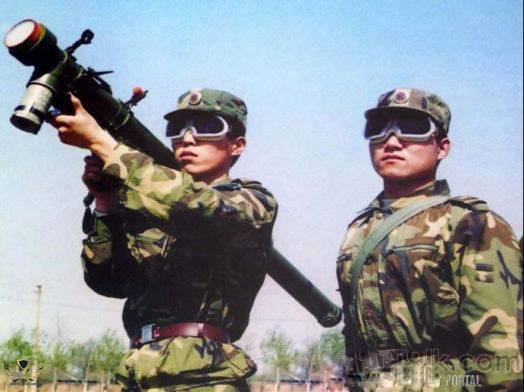

في معرض فارنبورو الجوي في عام 1994 ، تم عرض منظومات الدفاع الجوي المحمولة QW-1 علنًا لأول مرة.
وفقًا لمصادر غربية فإن هذا المجمع عبارة عن خليط من الحلول التقنية المنسوخة من الأمريكي Stinger و Igla-1 السوفيتي.


وزن المجمع في موقع القتال 16.5 كجم ، الطول - 1 مم. عيار الصاروخ - 447 ملم. وزن الصاروخ 72 كجم.
يتراوح مدى إطلاق النار من 1068 إلى 500 متر. وتتم إصابة الهدف برأس حربي متفجر شديد الانفجار يبلغ وزنه 4 كيلوغرام وله فتائل تفجير بالتقارب والتماس وفقًا للمعلومات المنشورة في المعرض ، فإن رأس التوجيه المبرد لصاروخ QW-600 زاد من مناعة الضوضاء. يمكن للصاروخ إجراء مناورات بحمل زائد يصل إلى 1،1 G.

على ما يبدو ، كان مجمع QW-1 المحمول متفوقًا بالفعل على منظومات الدفاع الجوي المحمولة الصينية السابقة. وتم نقل تراخيص إنتاج هذا النموذج إلى باكستان وإيران.

بعد بضع سنوات من العرض العام لـ QW-1 ، أصبح وجود QW-1M معروفًا.
في الغرب يعتقدون أن هذا المجمع ليس أدنى من نظام Igla السوفياتي من حيث الخصائص القتالية ، ولديه القدرة على تحديد مسار الشراك الخداعية ويتم تكييفه مع الطائرات المقاتلة التي تعمل بالقرب من الأرض.

تعديل QW-1A هو نسخة من QW-1M ، يتم التحكم فيها بواسطة رادار محمول يزن 60 كجم ، بمدى يصل إلى 15 كم. يسمح لك نظام التحكم في النيران بالتحكم في ستة منظومات دفاع جوي محمولة وبالتالي زيادة الكفاءة من خلال تشكيل شبكة دفاع جوي ، والتي بدورها يمكن دمجها في شبكة أعلى. على الرغم من أن جميع عناصر QW-1A ، بما في ذلك الرادار ونظام التحكم في النار يمكن حملها بواسطة أفراد عسكريين ، إلا أن المركبات الخفيفة على الطرق الوعرة تستخدم غالبًا للنقل.

في معرض Zhuhai الجوي في عام 2002 تم عرض QW-11 والتي تعد تطورًا إضافيًا لعائلة QW-1. وزن المجمع 16.9 كجم. النطاق والسقف لم يتغيروا مقارنة بالموديلات السابقة. يذكر أن هذا المجمع مصمم بشكل أساسي لمواجهة الأهداف ذات الرؤية الحرارية المنخفضة وصواريخ كروز.

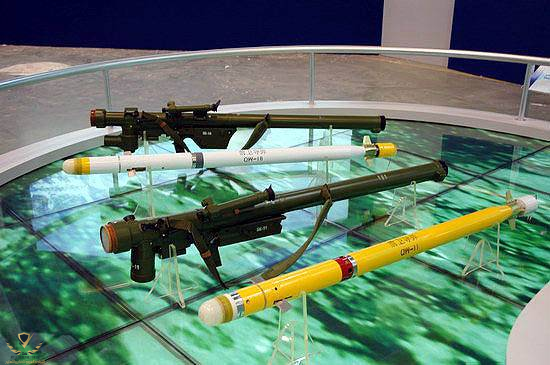

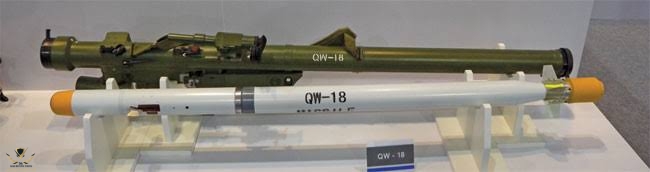

كانت الإصدارات المحسّنة من QW-11 هي QW-11G و QW-18. كجزء من هذه المجمعات المحمولة ، يتم استخدام صواريخ مع باحث قادر على رؤية ليس فقط إشارة حرارية من هدف ، ولكن أيضًا هدف في السماء. لزيادة احتمالية النجاح في حالة الخطأ ، يتم استخدام فتيل ليزر غير متصل ورأس حربي متشظي جديد مع عناصر ضرب جاهزة.
في أحدث منظومات الدفاع الجوي المحمولة من مجموعة طرازات QW-11/18 ، يتم إدخال بطاريات ذات مدة تشغيل متزايدة ، مما يزيد من احتمالية الحصول على الهدف في حالة التنشيط المبكر للمجمع.


تم تصدير منظومات الدفاع الجوي المحمولة من مجموعة طراز QW-1 على نطاق واسع إلى دول العالم الثالث واستخدمت في العمليات القتالية في سوريا وليبيا. تم إطلاق الترخيص لهذه المجمعات الصينية في باكستان وإيران.

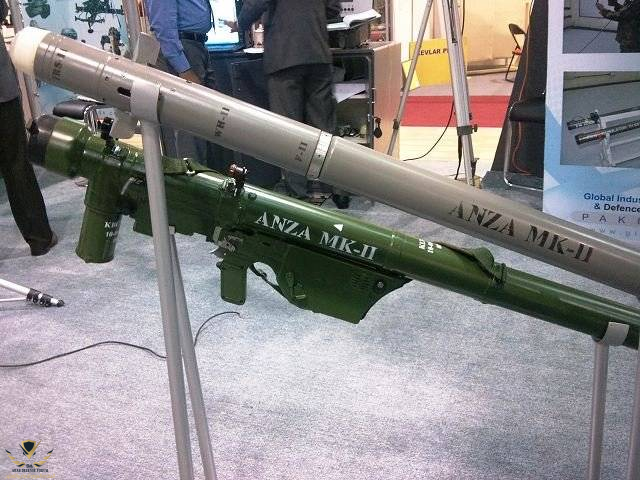

بين عامي 1994 و 2020 أنتجت الشركة الباكستانية Kahuta Research Laboratories (KRL) النسخة 2 Anza Mk-II .



منظومات الدفاع الجوي المحمولة من عائلة QW-2


في معرض فارنبورو الجوي في عام 1998 تم تقديم QW-2 للمشترين الأجانب و إذا استخدمت أنظمة الدفاع الجوي المحمولة من عائلة QW-1 الحلول التقنية المطبقة في السوفيتي Igla و Stinger الأمريكي
فإن المجمع الصيني المحمول الجديد يختلف ظاهريًا قليلاً عن Igla . ومع ذلك فإن نطاق إطلاق النار لمجمع QW-2 أكبر إلى حد ما من نطاق Igla غير المحدث.

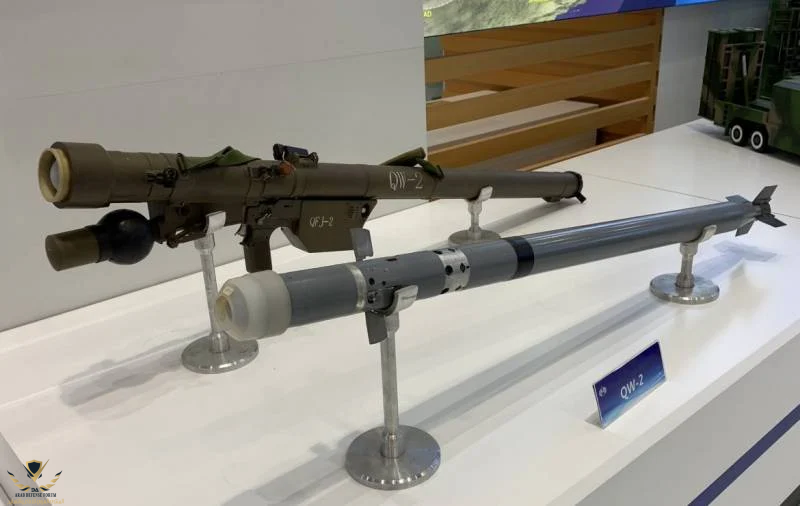

منظومات الدفاع الجوي المحمولة QW-2


على الرغم من تسليم عدد من منظومات الدفاع الجوي المحمولة من طراز QW-2 إلى جيش التحرير الشعبي الصيني ، فقد تم تصدير معظم هذه الأنظمة بشكل أساسي إلى البلدان التي تم فيها تشغيل Igla-1 و Igla السوفيتي سابقًا.
وتم إنتاج هذا المجمع في باكستان تحت تسمية Anza Mk-III.

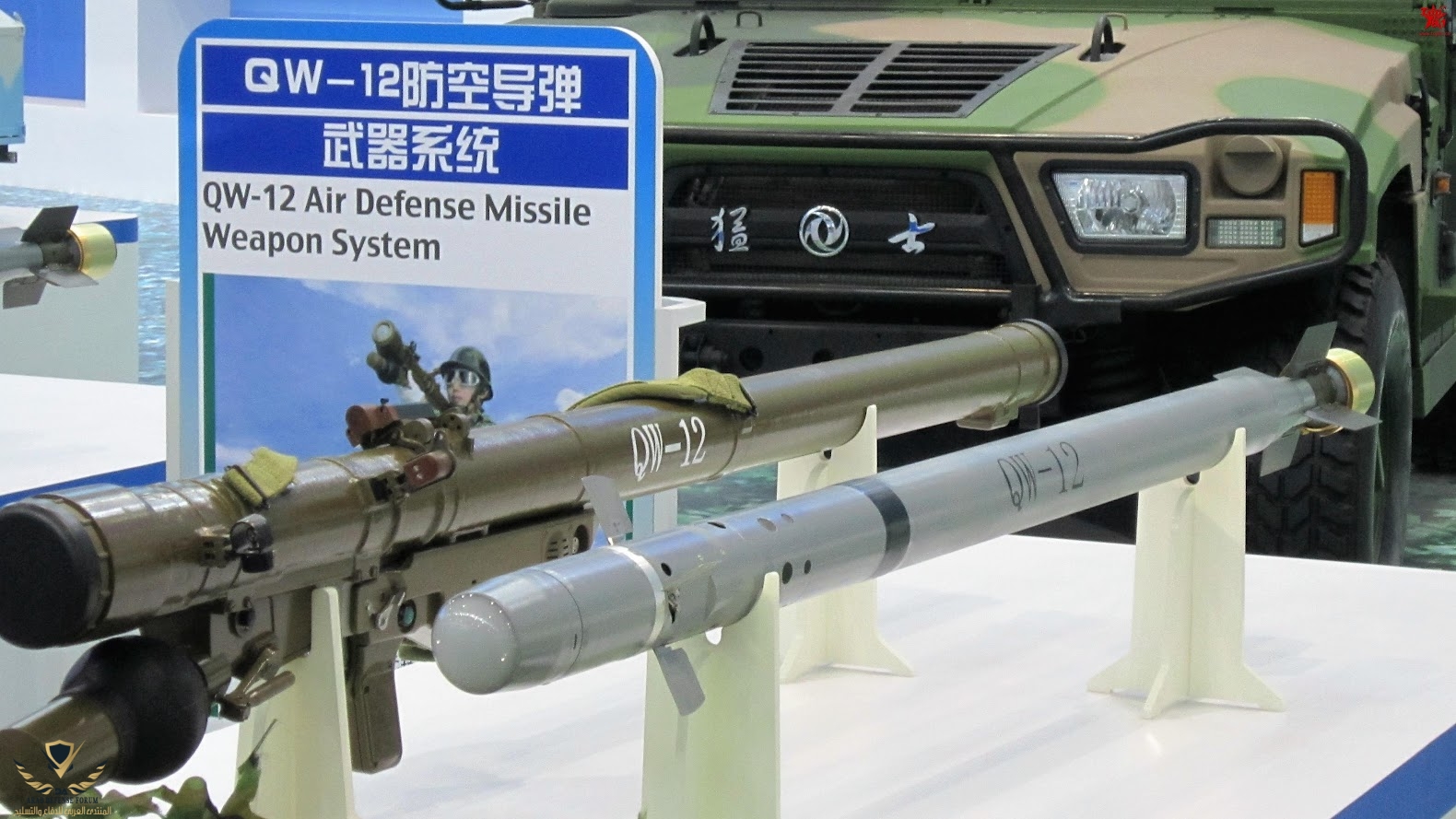

في فبراير 2022 ، تم إجراء اختبارات بالذخيرة الحية لنظام QW-12 ، الذي تم إنشاؤه على أساس QW-2. يُذكر أن صاروخ QW-12 أصاب هدفًا مصممًا خصيصًا لتقليد بصمة الأشعة تحت الحمراء لطائرة هليكوبتر مقاتلة. الصاروخ "تجاهل" 8 أفخاخ تعمل بالأشعة تحت الحمراء أطلقت على الهدف حتى أصابته. كما نجح صاروخ QW-12 في اعتراض صاروخ 122 ملم يحاكي طائرة نفاثة وصاروخ كروز يطير بسرعة 360 م / ث. بالإضافة إلى ذلك ، أصاب الصاروخ هذا الهدف في مسار مباشر. وفقًا للمعلومات المنشورة في وسائل الإعلام الصينية ، تم استخدام فتيل تقارب ليزري لزيادة احتمال إصابة أهداف صغيرة الحجم عالية السرعة.

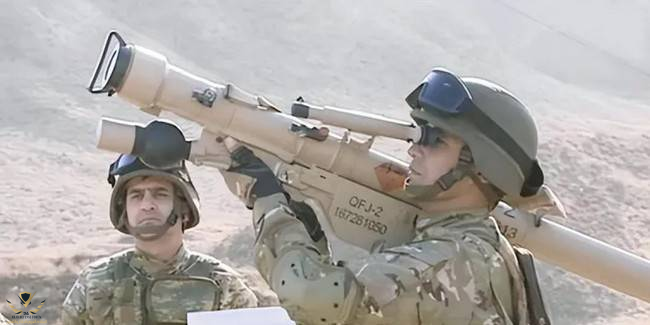

في خدمة جيش تركمانستان

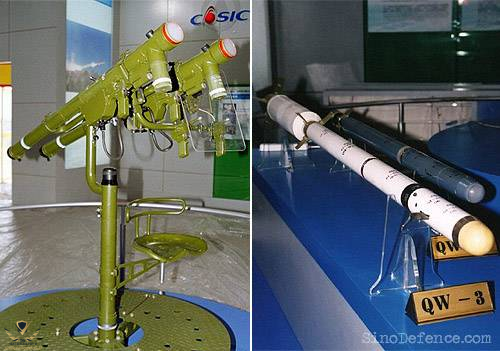

منظومات الدفاع الجوي المحمولة QW-3


في عام 2002 تم عرض نظام الصواريخ المضادة للطائرات من طراز QW-3 في معرض زوهاي الجوي. يعتقد الخبراء الغربيون أن الصاروخ الخاص بنظام الدفاع الجوي هذا له الكثير من القواسم المشتركة مع نظام الدفاع الصاروخي QW-2 ، لكنه يختلف عن الإصدار الأصلي بنظام توجيه بالليزر ومرحلة تعزيز إضافية.

يستخدم نظام الدفاع الجوي QW-3 مبدأ التوجيه المعروف باسم "مسار الليزر" ، وهو غير حساس تمامًا للتداخل الحراري. في الوقت نفسه ، بعد إطلاق الصاروخ ، يجب على مشغل نظام الدفاع الجوي QW-3 إبقاء الهدف في الأفق حتى يتم إصابته. يحتوي نظام التوجيه بالليزر على قيود للاستخدام في الضباب وفي ظروف الدخان الكثيف.

على الرغم من أن مجمع QW-3 يعتبر رسميًا محمولًا ، إلا أن نقله بواسطة الأفراد لمسافات طويلة أمر صعب بسبب وزنه الكبير
ويمكن تفكيك منظومات الدفاع الجوي المحمولة إلى خمسة أجزاء تزن 12-23 كجم.



في عام 2008 ، اشترت إندونيسيا عدة بطاريات من نظام صواريخ QW-3. تشتمل البطارية المضادة للطائرات على ما يصل إلى ست مركبات مزودة بصواريخ ومركز قيادة متنقل OT-3. يمكن إعطاء كل بطارية مدافع مضادة للطائرات بحجم 23 مم و 35 مم و 57 مم. وفقًا للمعلومات الواردة في المواد الترويجية للشركة المصنعة ، يشتمل قسم الصواريخ والمدفعية على رادار SR-74 و 4 مواقع قيادة متنقلة OT-3 و 8 قاذفات صواريخ ذاتية الدفع و 12 مدفع مضاد للطائرات.

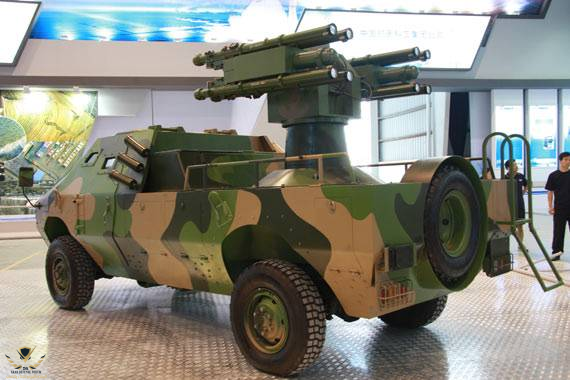

مركبات FL-2000B التي تحمل بطاريات الصواريخ QW-3

تحمل المركبة القتالية FL-2000B أربعة صواريخ جاهزة للاستخدام وقادرة على العمل بشكل مستقل.
و للكشف عن أهداف الجو يحتوي كل جهاز على جهاز حراري وكاميرا تليفزيونية عالية الدقة ومُحدد هدف ومدى بالليزر.

تم تصميم مركز قيادة OT-3 لتوجيه أعمال المركبات القتالية بالصواريخ المضادة للطائرات وقواعد المدفعية المرفقة. عند استخدام رمز الاتصال الرقمي يصل نطاق التعيين المستهدف إلى 5 كيلومترات وعن طريق الأسلاك - حتى 500 متر.
بالإضافة إلى وسائل الاتصال والملاحة والموقع الطبوغرافي ، يحتوي مركز القيادة على نظام إلكتروني ضوئي مدمج مع محدد هدف ومحدد المدى بالليزر.

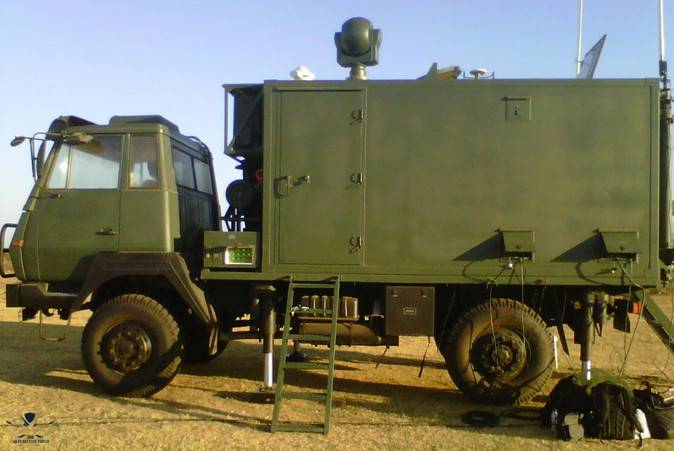

مركز القيادة OT-3 لمركبات FL-2000B التي تحمل بطاريات الصواريخ QW-3




ويمكن للرادار المحمول منخفض الارتفاع SR-74 التحكم في المجال الجوي داخل دائرة نصف قطرها تصل إلى 50 كم ،
وعلى ما يبدو لم تُظهر قيادة جيش التحرير الشعبي اهتمامًا بالصواريخ المضادة للطائرات الموجهة بالليزر في الوقت القريب وبالتالي فإن المجمعات المحمولة وذاتية الدفع التي تستخدم صواريخ QW-3 مخصصة أساسًا للتصدير.

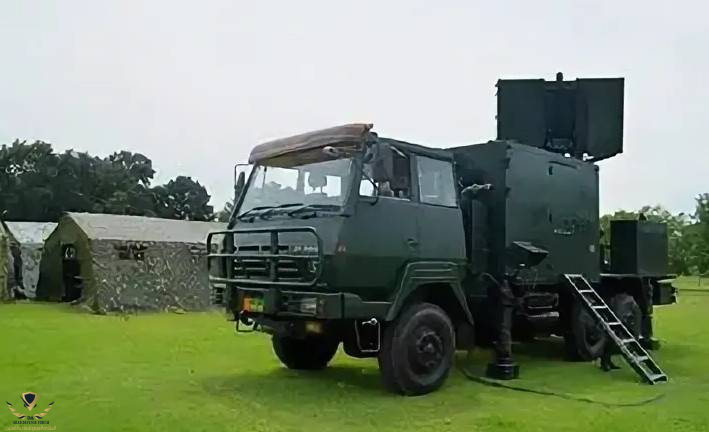

الرادار المحمول SR-74

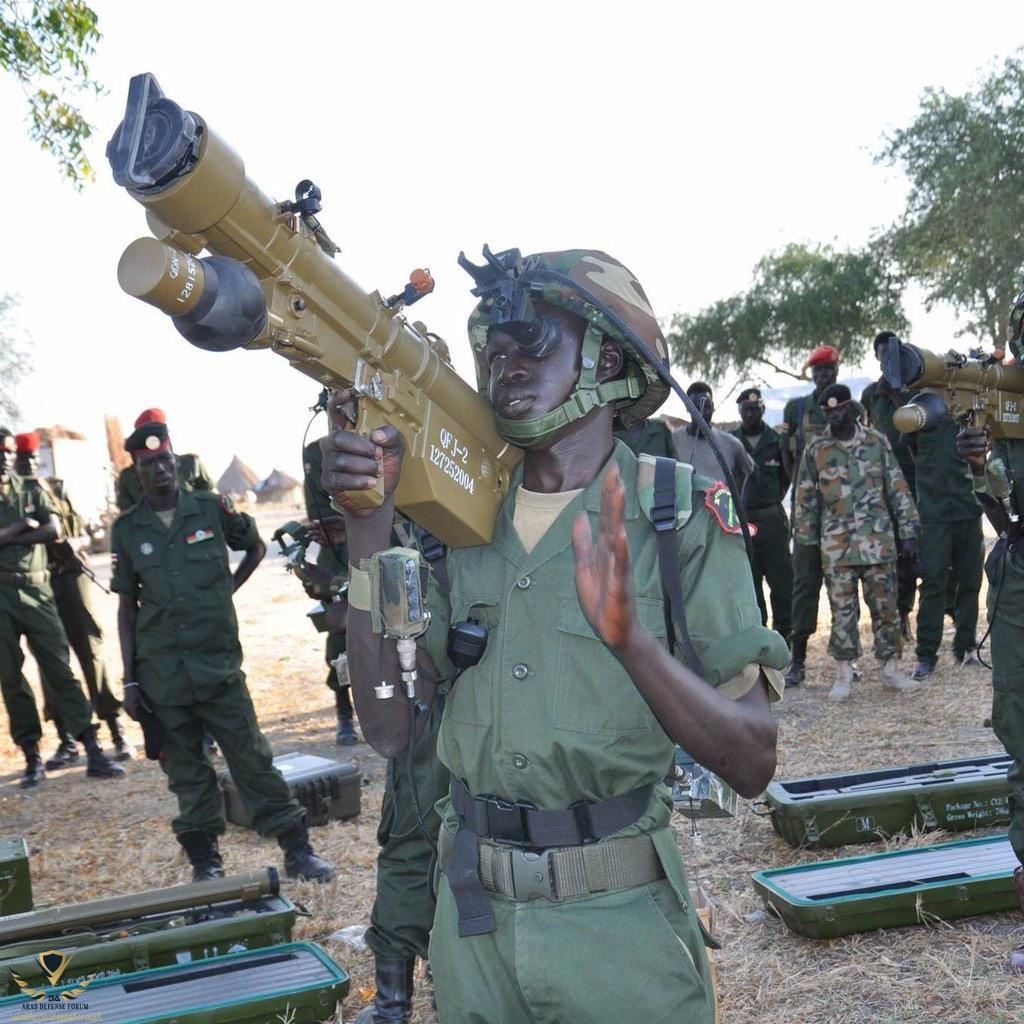

زودت الصين جيش جنوب السودان بمنظومات QW-2 لحماية حقول النفط التي تديرها الشركات الصينية


المجاهدون الأفغان عام 1984 بمقاطعة ننكرهار مع صاروخ 5-HN الصيني المعتمد على التكنولوجيا السوفيتية .


في عام 2002 تم عرض نظام الصواريخ المضادة للطائرات من طراز QW-3 في معرض زوهاي الجوي. يعتقد الخبراء الغربيون أن الصاروخ الخاص بنظام الدفاع الجوي هذا له الكثير من القواسم المشتركة مع نظام الدفاع الصاروخي QW-2 ، لكنه يختلف عن الإصدار الأصلي بنظام توجيه بالليزر ومرحلة تعزيز إضافية.

هو يستخدم نظام توجيه ليزري نصف نشط semi-active laser بحيث هو يستطيع أن يهاجم الأهداف الأرضية أيضاً فضلاً عن مثيلتها الجوية !! جميع الصواريخ المضادة للطائرات الموجهة بالأشعة تحت الحمراء والمحمولة على الكتف تعمل بصيغة "أطلق وأنس" fire and forget، لكنهم رغم ذلك مقيدون بمدى كشفهم المحدود. من ناحية أخرى، الصواريخ الموجهة حرارياً غالباً غير قادرة على مشاغلة وضرب الهدف الجوي من جميع الجهات (تحتاج لتتبع مصدر الاشعاع الحراري من مؤخرة عادم الطائرة) لذا يعتقد الصينيين أن منظومة QW-3 تتغلب على العديد من نواحي القصور في الأنظمة التقليدية الأخرى مثل تحسين مسافة الكشف، المشاغلة من أي زاوية، والمناعة ضد التشويش.

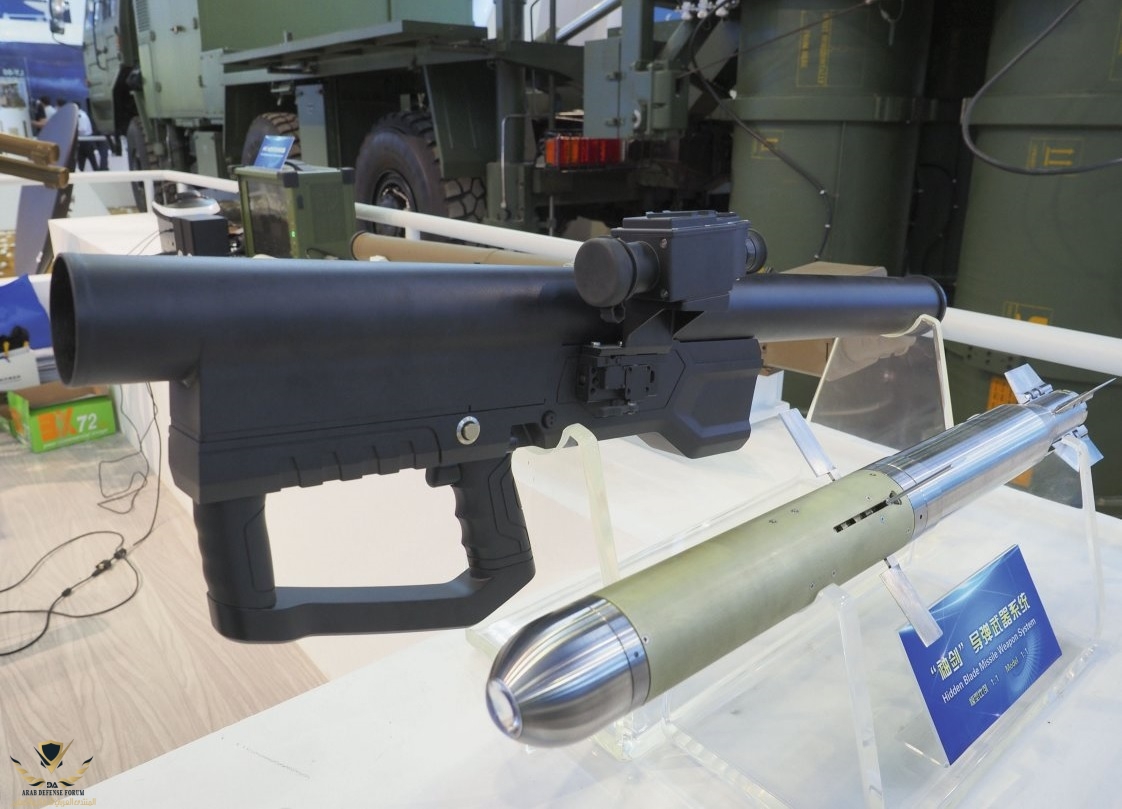

إضافة صغيرة أخي هيرون وهي أن الصينيين طوروا بالفعل منظومة أحدث من QW-3، أيضاً هي محمولة على الكتف مع باحث تصوير بالأشعة تحت الحمراء infrared imaging seeker بدلاً من الكاشف الحراري التقليدي الحساس عموماً لتدفق إشعاع الحرارة الصادر عن عادم المحرك، وأطلقوا على النظام الجديد التعيين QW-4. بالطبع هناك فارق كبير بين النظاميم من حيث زاوية الكشف ومثيلتها زاوية الهجوم وكذلك القدرة على مواجهة التشويش وتقنيات الخداع.

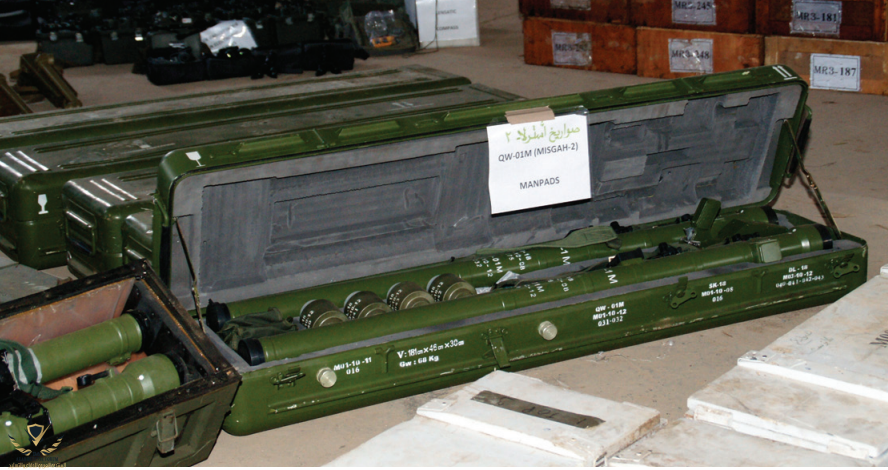

النسخة الإيرانية من QW-1 الصيني ضبطت في اليمن


هو يستخدم نظام توجيه ليزري نصف نشط semi-active laser بحيث هو يستطيع أن يهاجم الأهداف الأرضية أيضاً فضلاً عن مثيلتها الجوية !! جميع الصواريخ المضادة للطائرات الموجهة بالأشعة تحت الحمراء والمحمولة على الكتف تعمل بصيغة "أطلق وأنس" fire and forget، لكنهم رغم ذلك مقيدون بمدى كشفهم المحدود. من ناحية أخرى، الصواريخ الموجهة حرارياً غالباً غير قادرة على مشاغلة وضرب الهدف الجوي من جميع الجهات (تحتاج لتتبع مصدر الاشعاع الحراري من مؤخرة عادم الطائرة) لذا يعتقد الصينيين أن منظومة QW-3 تتغلب على العديد من نواحي القصور في الأنظمة التقليدية الأخرى مثل تحسين مسافة الكشف، المشاغلة من أي زاوية، والمناعة ضد التشويش.

إضافة صغيرة أخي هيرون وهي أن الصينيين طوروا بالفعل منظومة أحدث من QW-3، أيضاً هي محمولة على الكتف مع باحث تصوير بالأشعة تحت الحمراء infrared imaging seeker بدلاً من الكاشف الحراري التقليدي الحساس عموماً لتدفق إشعاع الحرارة الصادر عن عادم المحرك، وأطلقوا على النظام الجديد التعيين QW-4. بالطبع هناك فارق كبير بين النظاميم من حيث زاوية الكشف ومثيلتها زاوية الهجوم وكذلك القدرة على مواجهة التشويش وتقنيات الخداع.
عودا حميدا ابا سليمان

وأطلقوا على النظام الجديد التعيين QW-4.

هل هي نفسها QW-12

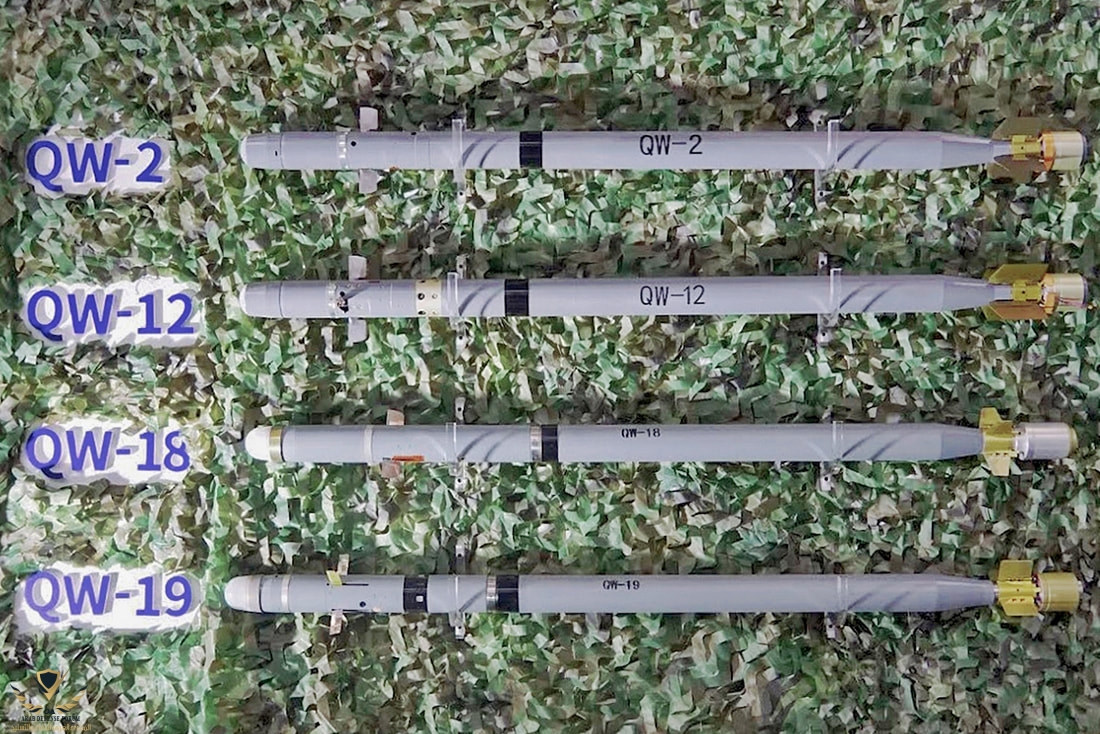

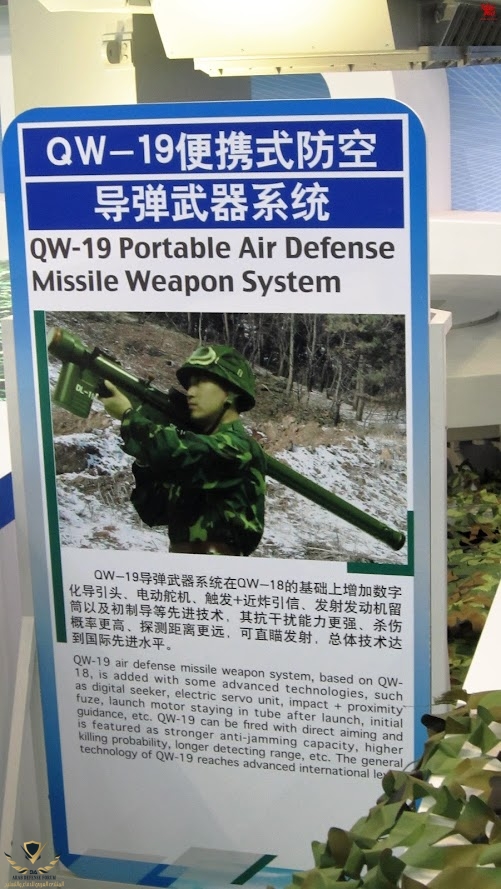

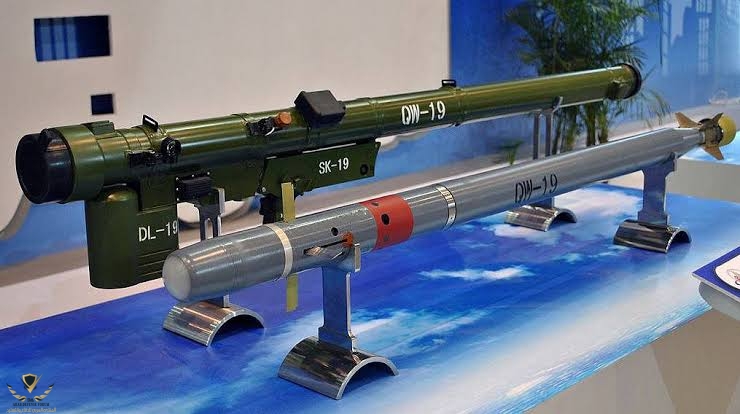

في الشبكة هناك تسلسل يصل حتى QW-19 والأمر يصبح غريب عند محاولة حصر السلسله .
