تؤدى الفرقاطات البحريه الحديثه , المزوده بالصواريخ الموجهه ( FFG) ، دورا رئيسيا فى المعارك البحريه , يشمل مهام الدفاع الجوى , وفتال الغواصات وسفن السطح , ومعاونه قتال مجموعات حاملات الطائرات وقوات الابرار البحرى .
تعتبر الفرقاطات الهولنديه من الفئه كاريل دورمان وهو اسم اول فرقاطه من هذه الفئه فرقاطات متعدده المهام , تستخدم فى عمليات القتال ضد السفن والغواصات .وفى حرب السيطره الجويه وقد انتج منها ثمانى فرقاطات , فى قوات البحريه
الهولنديه دخلت جميعها الخدمه , بين عامى 1991 و1995 الفرقاطه الاولى كاريل دورمان KARELDOORman , والثانيه وليم فان دارزان WillemvanDarzaan، دخلتا الخدمه عام 1991 , والثالثه TjerkHiddes دخلت .
الخدمه عام 1992 , والرابعه فان امستل vanamstel ، والخامسه ابراهام فان ديرهالست AbrahamvanHulset , دخلتا الخدمه عام 1993 , والسادسه فان نيس van Nes، والسابعه فان جالن vanGalen ، دخلتا الخدمه عام 1994 , والثامنه والاخيره فان سبيك van sbejk ، دخلت الخدمه عام 1995 .
فى مارس 2004 , وقعت دوله تشيلى عقدا مع هولندا لشراء اثنين من الفرقاطات الثمانى , وهما الفرقاطه AbrahamvanHulset , وتم تسليمها الى البحريه التشيليه فى عام 2005 , والفرقاطه TjerkHiddes ، وتم تسليمها الى البحريه التشيليه فى اغسطس 2006.
سلحت الفرقاطات من الفئه كاريل دورمان بثمانيه صواريخ من نوع بوينج هاربون BoingHarboon المضاده للسفن ,و16 صاروخا من نوع سى سبارو seasbarrow المضاده للاهداف الجويه , علاوه على تسليحها بمدفع
عيار76 مم من نوع اوتوميلارا Automelara ،ومدفعين رشاشين من نوع اورليكون orhecon عيارى 20 مم و30 مم .
اما الدفاعات البحريه , فتشمل مدفعين طوربيديين ثنائيين عيار324 مم, اضافه الى طائره عموديه وستلاند لينكس
westlandLynx . ولكن فى الفرقاطات التشيليه فقد استخدمت الطائرات من نوع ناس كوجار Naskogar
يؤمن هذا التسليح منظومه من المعدات الالكترونيه , عبراه عن رادار بحث جوى , ورادار بحث سطحى, ورادار
ملاحى , ورادار التحكم بالنيران , علاوه على مجموعه سونارات من نوع سيجنال signal للبحث والهجوم النشيطين , مركبه على بدن الفرقاطه .
كما زودت باجرات دعم الكترونى , واجرءات مضاده من نوع ارجو ابيكس Argo Abex ،ضمن وسائل الحرب الالكترونيه .
زودت الفرقاطه باربعه محركات , محركين توربينيين من نوع Rolls Royse يعملان بالغاز , ويعطيان 12 ميجا وات . ومحركى ديزل من نوع ستورك ويرك سبور , يعطيان 3,6 ميجاواتات , مما يوفر طاقه حركه وطاقه كهربائيه ,
تدفعان الفرقاطه بسرعه 21 عقده ( بمحركى الديزل ) و29 عقده (بمحركى الغاز )
يمكن تعرف الفرقاطات من الفئه كاريل دورمان من خلال سطح رئيسى متواصل من المقدمه الى المؤخره, ينتهى الى مهبط للطائرات مساحنه 22×14 مترا , ومنشأين علويين احدهما امامى يعلوه صار مغلق طويل , يحمل هوائى رادار
للبحث الجوى & السطحى , والاخر خلفى مثبت على طرفه الامامى رادار للبحث الجوى , وقبه بيضاء صغيره للاتصالات بالاقمار الصناعيه .
وفى الثلث الخلفى من الفرقاطه , يوجدد ملجأ كبير مثيت فوق طرفه الخلفى مدفع من نوع جول كيبر للقتال التلاحمى
يدير العمل بالفرقاطه طاقم يتكون من 170 فردا ( 16 فرد يشكلون الطاقم الجوى ,والباقى تخصصات مختلفه )
بلد المنشأ : هولندا
الاستخدام :فرقاطه تحمل صواريخ موجهه( FFG) , متعدده المهام تعمل فى حمايه مجموعات السفن وتستخدم فى الدفاع الجوى للمنطقه البحريه , وقتال الغواصات وسفن السطح
الدول المستخدمه : هولندا _ تشيلى
الفئه : كاريل دورمان
المواصفات العامه والفنيه :
الوزن 3300طن ( بالحموله القصوى )
الابعاد
الطول 122,3 مترا_400.2قدم وقدم
العرض 14.4 مترا _47,2قدما
الغاطس 4,3 امتارا7 ,14 قدما
مساحه مهبط الطائره 308 م
الازاحه 3320 طنا ( بالحموله الكامله)
التسليح
صواريخ سطح & سطح: قواذف ( رباعيه )لصواريخ من نوع ماكدونال دوجلاس هاربون بلوكAC
صواريخ سطح & جو:قواذف راسيه لاطلاق الصواريخ، من نوع رايثون سى سبارو Mk48

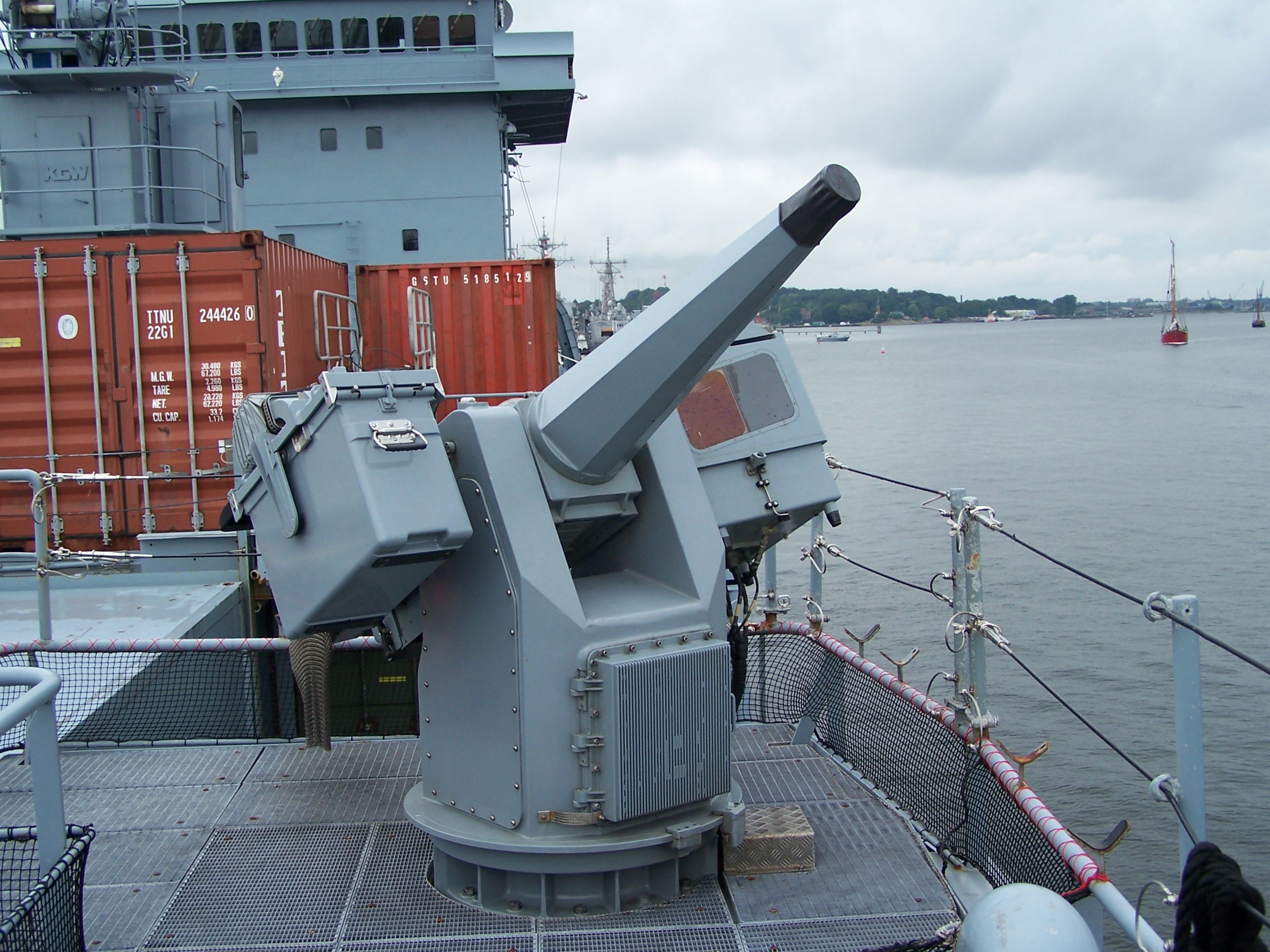

المدافع
1_ مدفع، من نوع Automelara ،عيار ثلاث بوصات (76 مم) & 62 كومباكت mk100
2_مدفع،من نوع signalsGE جول كيبر .
3_مدفع من نوع ،GeneralElectric ، عيار 30 مم
4_مدفعان، من نوع اورليكون ،عيار 20 مم
الطوربيدات

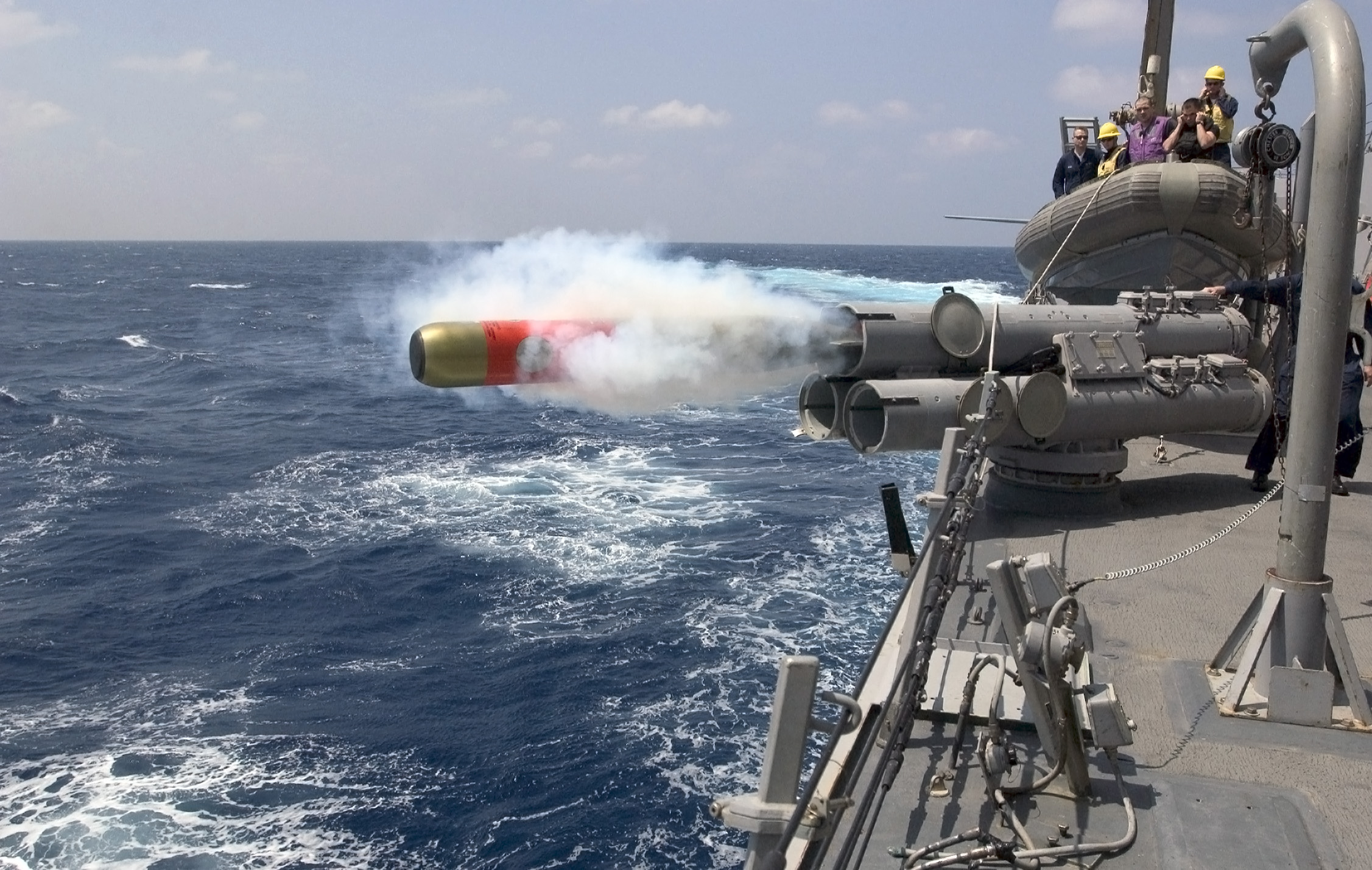

(1)اربعه انابيب ( اثنان ثنائيان )من نوع usmk32 ، عيار 324 مم ( مركبه داخل المنشأه العلويه الخلفيه)
(2)من نوع Haniwelmk46mod5
السرعه القصوى 30 عقده
المدى : 5 الاف ميل ، بسرعه 18 عقده

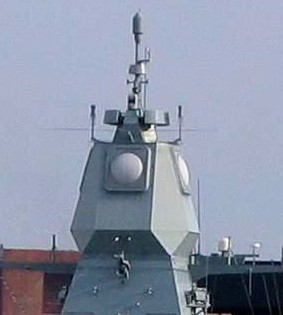

الرادارات:رادار بحث جوى & سطحى ، من نوع signal smart ثلاثى الابعاد
رادار بحث سطحى ، من نوع سيجنال سكاوت
رادار ملاحى ، من نوع راكال ديكا 1226
رادار التحكم فى الرمى ، نظاما signalstiR
السونارات
(1)مجموعه سونارات ،من نوع signalbHs_36 مركبه على البدن
(2)سونار للبحث & الهجوم الناشطين
(3)صفيف مقطور ، من نوع Tomson_cintraanacondaDaBv.61
الحرب الالكترونيه
ارجو ابيكس 2
اجراءات دعم الكترونى
اجراءات الكترونيه مضاده
العمر الافتراضى 30 عام
