نظرة على أساليب التخميد


التخميد
في الفيزياء تقييد الحركة الاهتزازية ، مثل التذبذبات الميكانيكية والضوضاء والتيارات الكهربائية المتناوبة ، عن طريق تبديد الطاقة

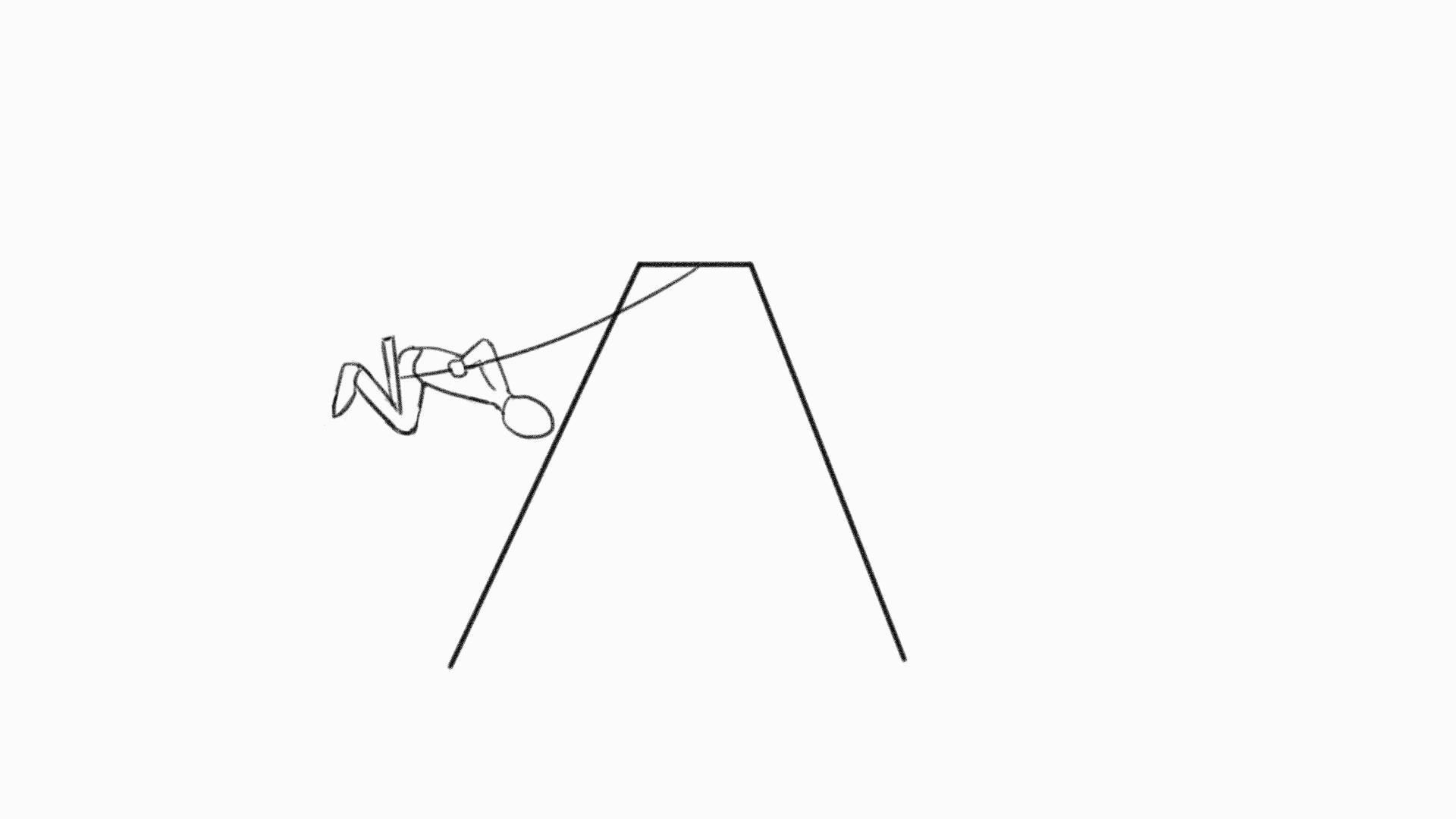

ما لم يستمر الطفل في دفع الأرجوحة ، فإن حركتها تموت بسبب التخميد

تتنوع أساليب القيام بعمليات التخميد، هنا نذكر ثلاثة نماذج:

أولا: من خلال استخدام المطاط

تحدثنا عن أهمية المطاط في موضوع عن الإسفلت المصنوع من الإطارات المستعملة


يلعب المطاط دورا استراتيجيات في عمليات التخميد في المجالين العسكري والمدني
تستخدم طبقة من المطاط على بدن الغواصات هدفها تقليل البصمة الصوتية للغواصة


بسبب أهمية طبقة المطاط العازلة للصوت تم تركيب ما يزيد عن 39 ألف بلاطة على غواصات فئة أستوت للبحرية الملكية البريطانية!

تخفي أكثر من 39000 بلاطة صوتية بصمة السونار للغواصة ، مما يمنح غواصات فئة أستوت صفات صوتية محسنة تفوق أي غواصة أخرى كانت تعمل لدى البحرية الملكية سابقًا.



رسم توضيحي لخفض انبعاث الصوت على بدن الغواصة
1. هيكل الغواصة / بدن الغواصة
2. هيكل الغواصة الخارجي مغطى ببلاط عازل للصوت
3. مصدر الضوضاء الداخلية
4. مسار نقل الصوت إلى هيكل الغواصة
5. مسار نقل الصوت إلى هيكل الغواصة الخارجي
6. الانبعاثات الصوتية المخففة بواسطة الغواصة
للإستزادة يمكن الإطلاع على الموضوع


براءات اختراع للمخترع بوريس أندريفيتش شابيرو واحدة مسجلة في عام 1994 والأخرى في عام 2006

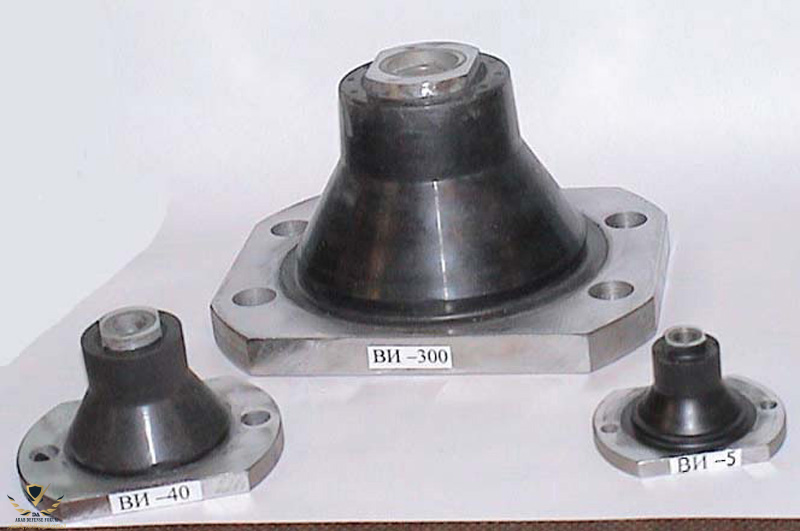

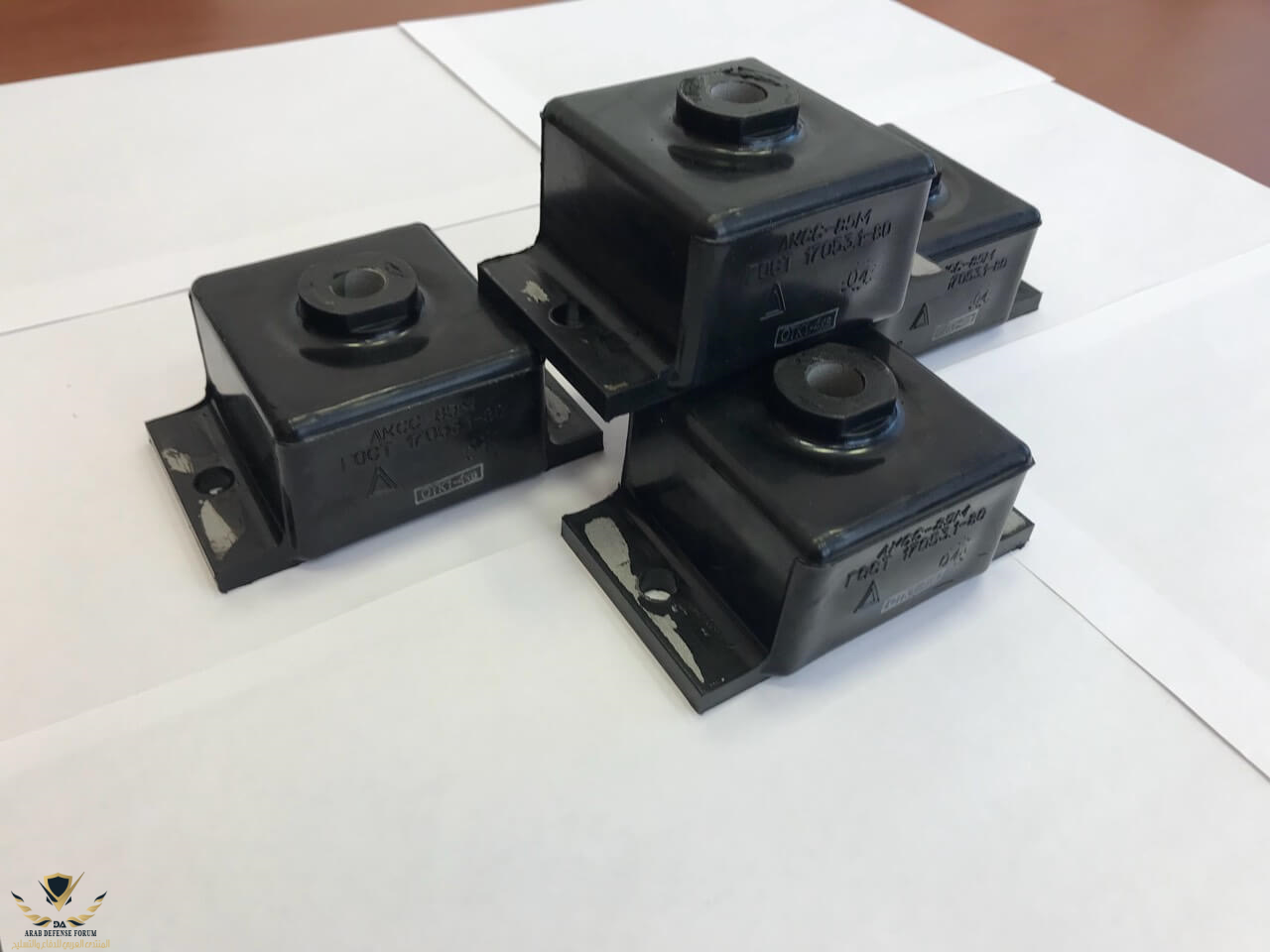

يُظهر الرسم التوضيحي عازل اهتزاز كما هو مستخدم في صناعة السفن في روسيا، فعلى سبيل المثال في صناعة الغواصات. حيث تسمح الأجهزة «ВИ» الظاهرة بالصورة بتحميل أوزان تتراوح من 5 و 40 و 300 كجم. وتختلف في أحجامها المادية، لكن جميعها تشترك في نفس التصميم الأساسي. يتكون الهيكل من غلاف مطاطي يتم تعزيزه داخليًا بواسطة نابض. وتحت تأثير تحميل الوزن للآلة، يتشوه الغلاف المطاطي، ويتم ضغط النابض أو تمديده. لذلك، في اتجاه المقطع العرضي للنابض، يحدث إلتواء في المطاط المغلف. يؤدي التشوه المرن الناتج عن الغلاف المطاطي إلى امتصاص فعال للغاية للاهتزاز. هذا الامتصاص ضروري لعزل الاهتزاز.

ثانيا: من خلال استخدام النابض

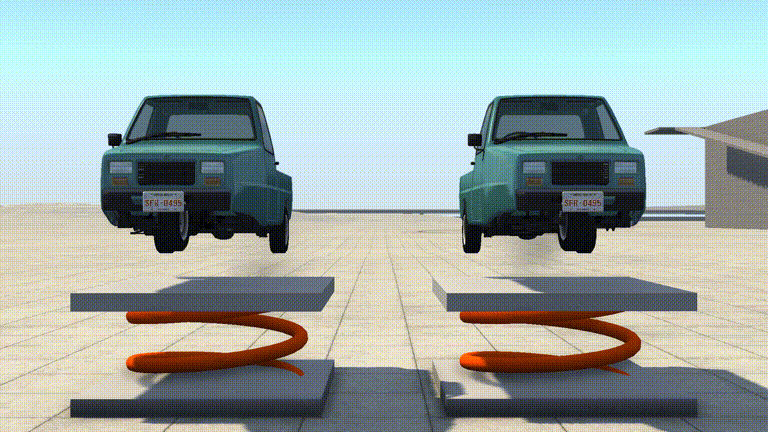

يستخدم النابض في أجهزة التخميد بشكل واسع

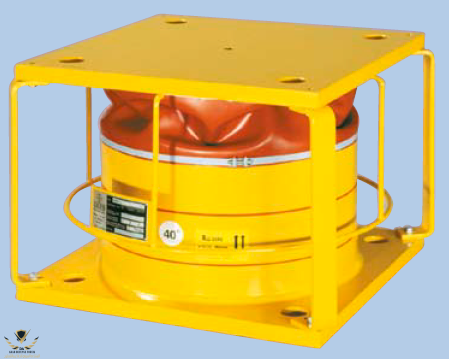

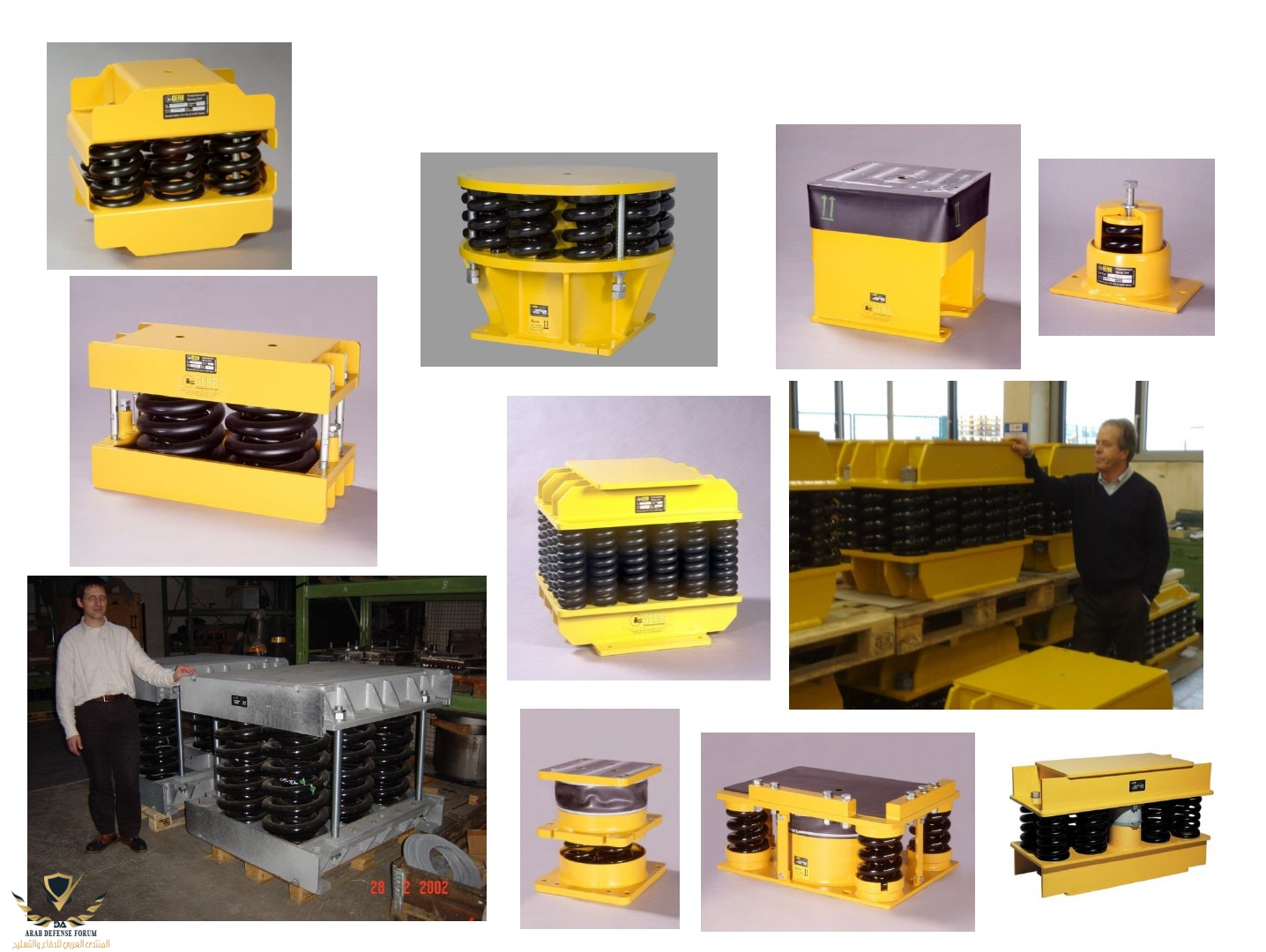

من أشهر الشركات الرائدة في صناعة أجهزة التخميد الشركة الألمانية GERB


أحد التطبيقات لها في المجال النووي وهنا استخدامها أسفل قاعدة توربينات المفاعلات النووية في الصين



كما يستخدم النابض في الغواصات لتقليل الضوضاء الناتجة عن الآلات المكانيكية كمولد الديزل

في هذا الشكل يظهر النابض الصفائحي كما يشير الرقم 8 ، حيث تستخدم النوابض الصفيحية بشكل أساسي لامتصاص الصدمات في السيارات والقطارات والمطارق والمكابس الميكانيكية، وحمل وزن الآلية وتامين المقاومة والاستقرار الكافيين ضد انقلاب وتأرجح الآلية ومقاومة آثار الانعطاف الجانبية وتامين مقاومة للصدمات.


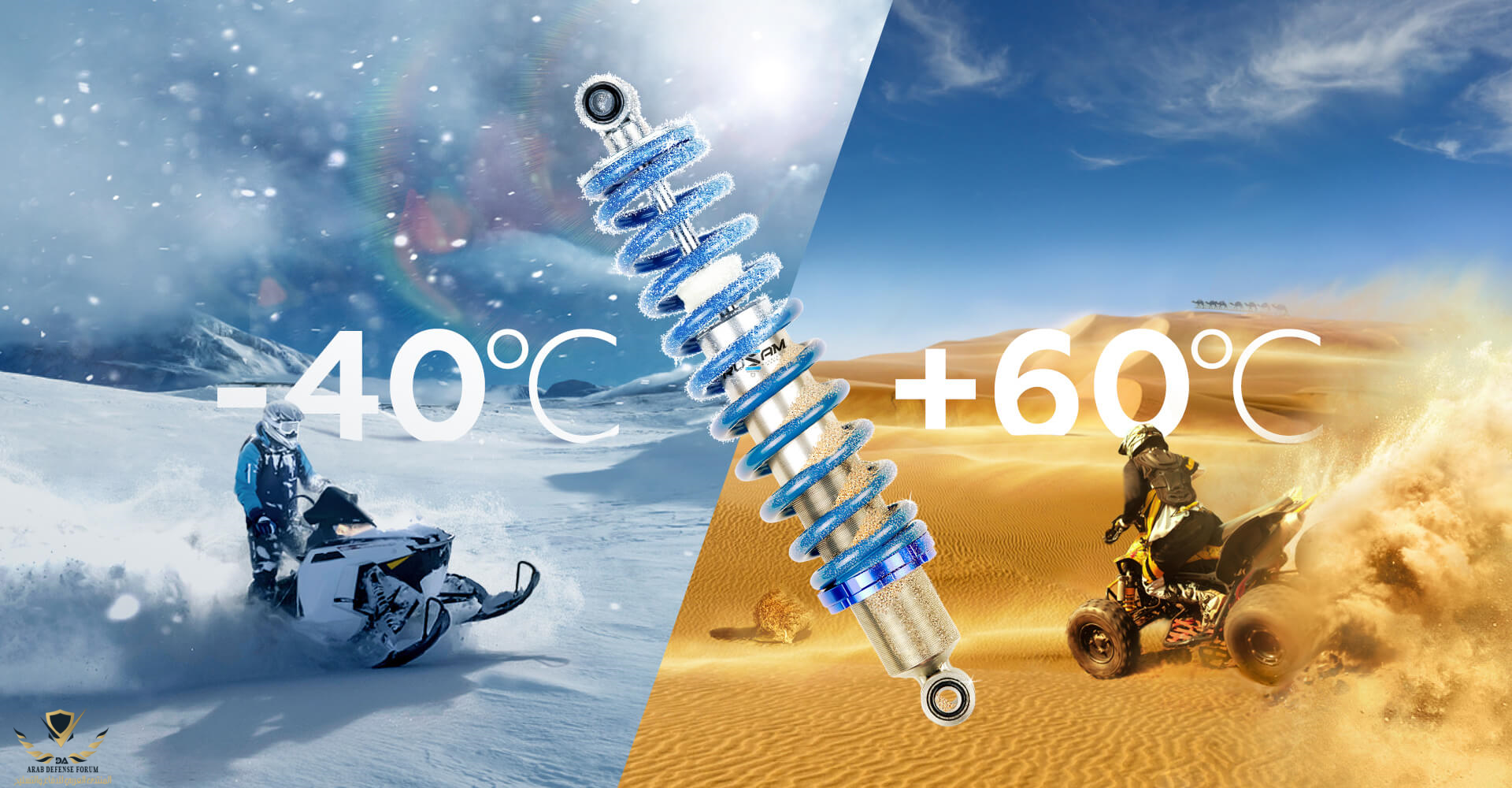

وأيضا في المركبات والدراجات النارية


ويتجلى إستخدام النابض في المجال العسكري حيث يظهر أن روسيا تقوم بإستخدامه على طيف واسع من الصواريخ الاستراتيجية






ثالثا: من خلال استخدام علم المواد

تلجأ الدول إلى تطوير مواد يمكن استخدامها في مجال التخميد

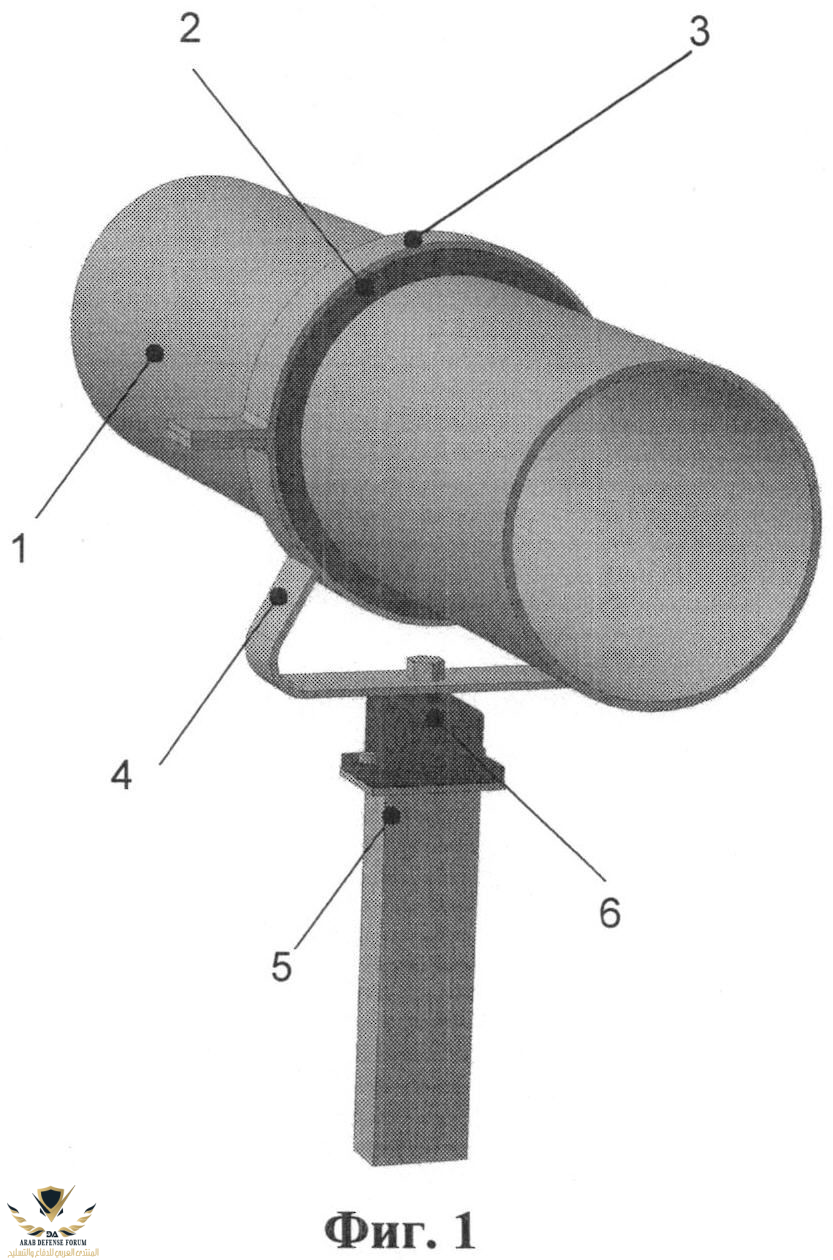

فعلى سبيل المثال تظهر الصورة براءة اختراع روسية في عام 2014 لإمتصاص اهتزازات الأنابيب في مجال صناعة السفن

يمكن ملاحظة التشابه بين براءة الاختراع في الصورة السابقة مع صورة شبكة الأنابيب من داخل إحدى الغواصات الروسية

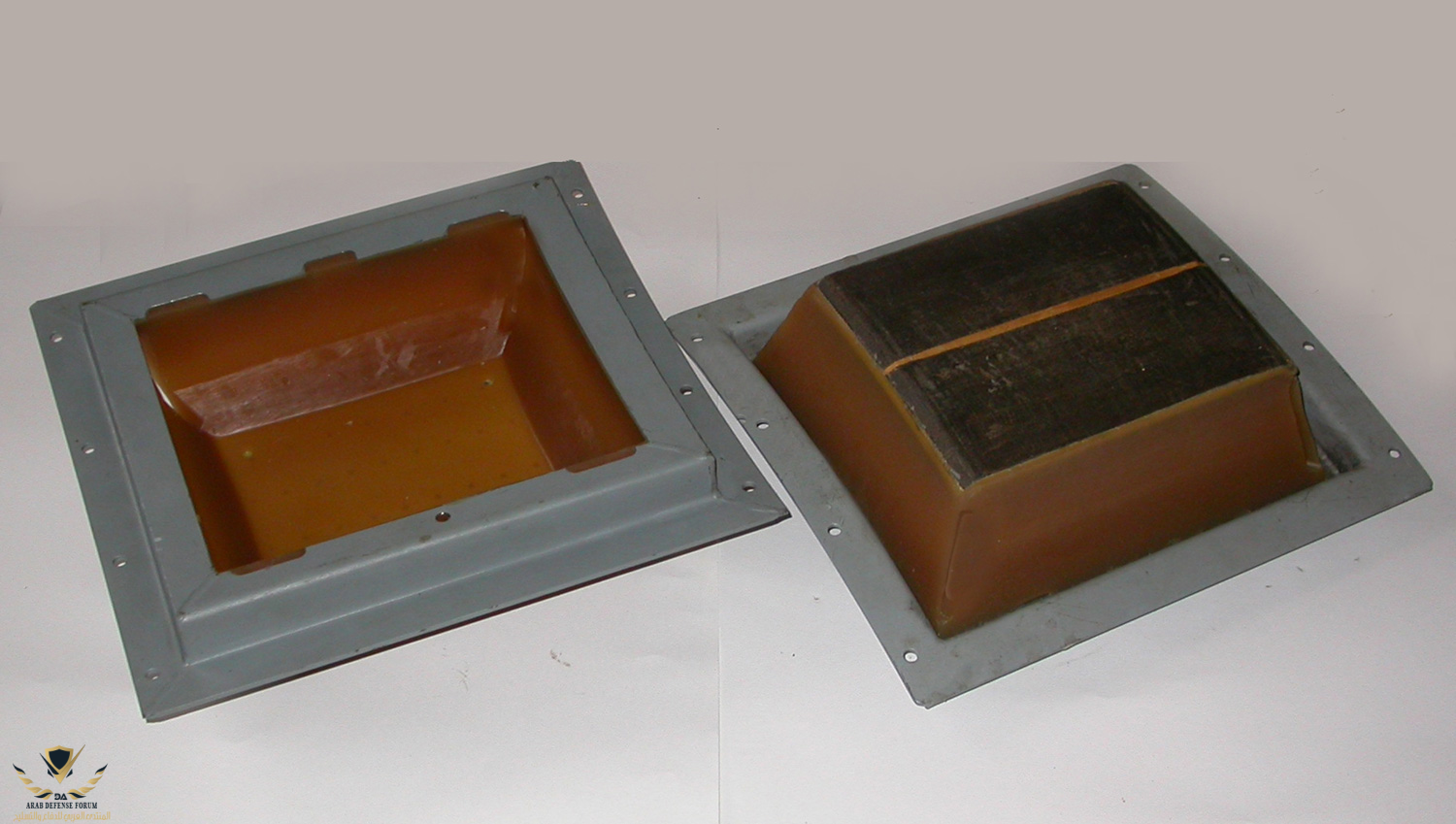

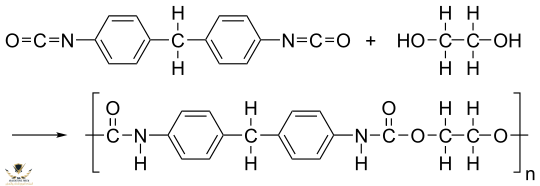

مادة بولي يوريثان

حيث تُستخدَم كعازل لإعطاء متانة وحماية للأجسام التي يغطيها من الحرارة أو البرودة أو من التآكل جراء الاستخدامات المكثفة.

تم تصميم ماص الصدمات القطري لتوجيه حركة النقل وحاويات الإطلاق ولتثبيت موقعها عند التخزين والتشغيل.


يتم استخدام المادة في الصواريخ البالستية التي يتم إطلاقها من الغواصات مثل R-27 وR-39 وصاروخ بولافا





وكذلك تُستخدم المادة في الصواريخ الأمريكية Peacekeeper وMidgetman و Tridentو Polaris و Minuteman و Air Launch Cruise Missile

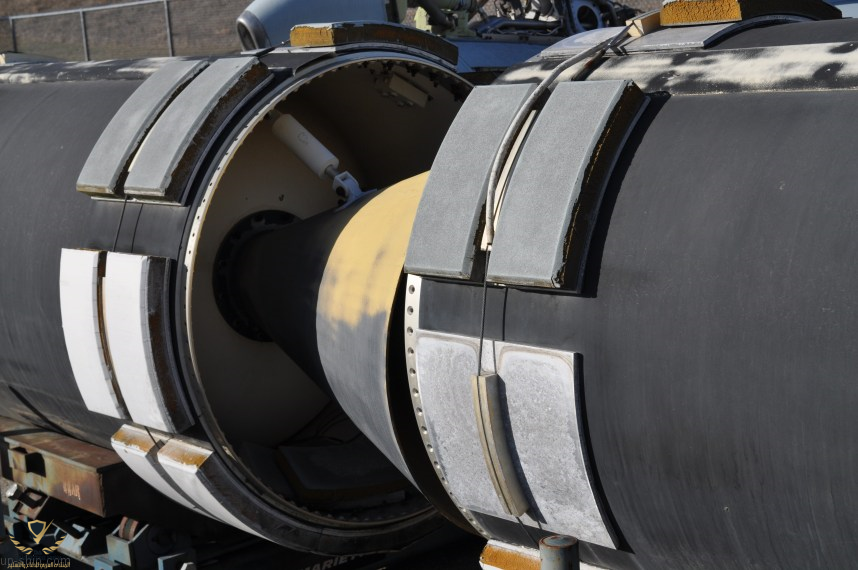

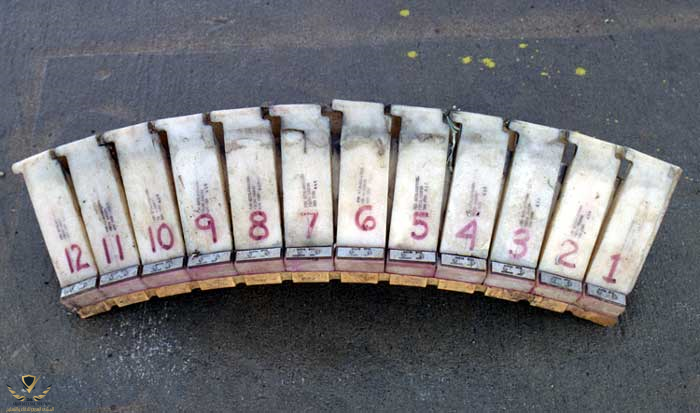

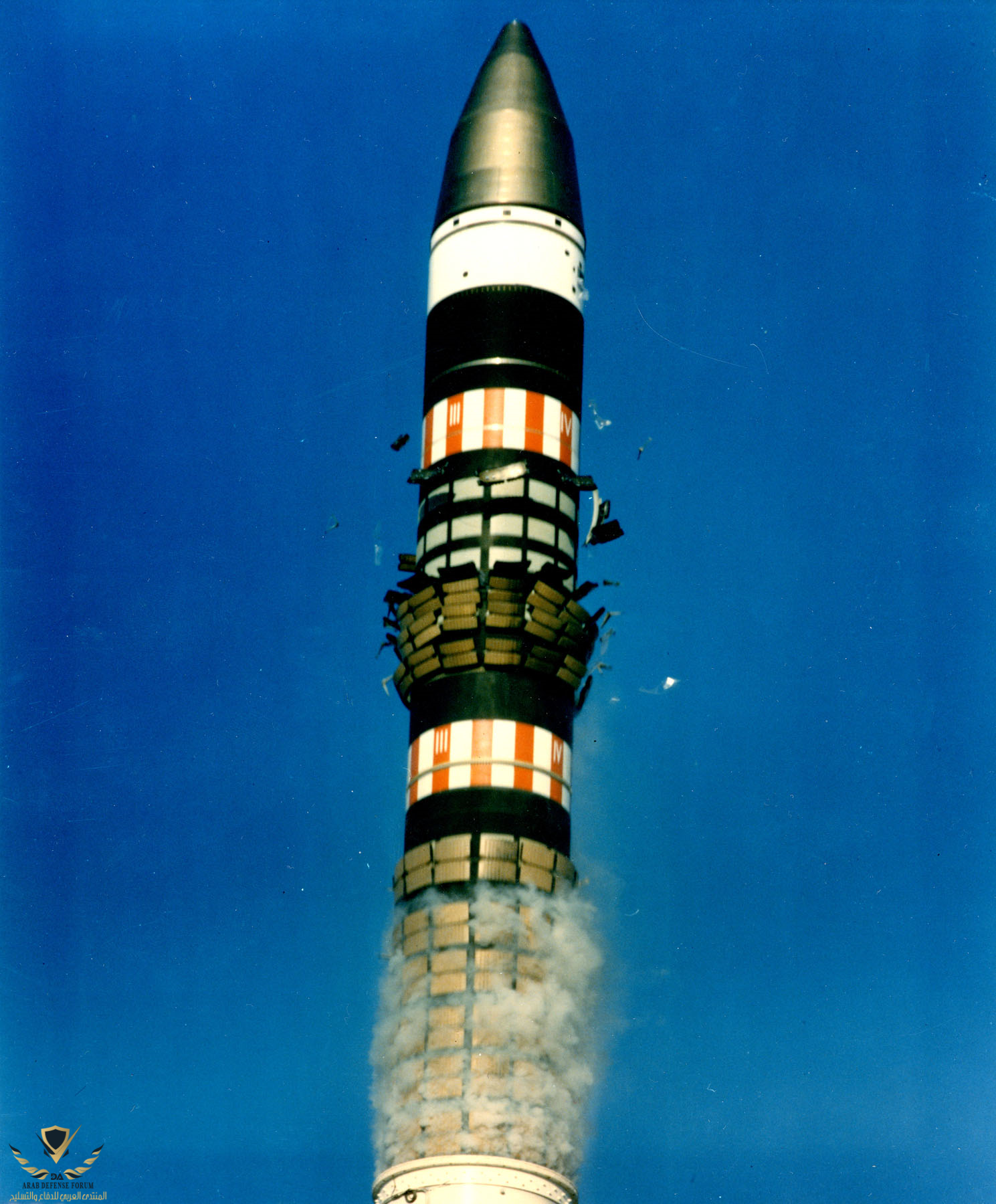

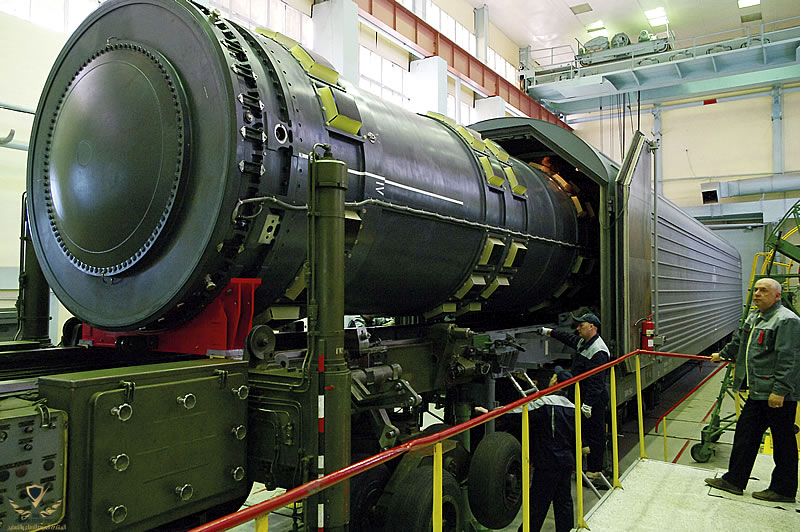

تم تثبيت الصاروخ في حاوية النقل والإطلاق عن طريق مصفوفة من قراميد البولي يوريثان الخاص المغطى بمادة تشبه مادة التفلون. كانت بمثابة ماص للصدمات ويتم إزالتها تلقائيًا عندما يخرج الصاروخ من الحاوية.




استخدام مواد عالية اللزوجة

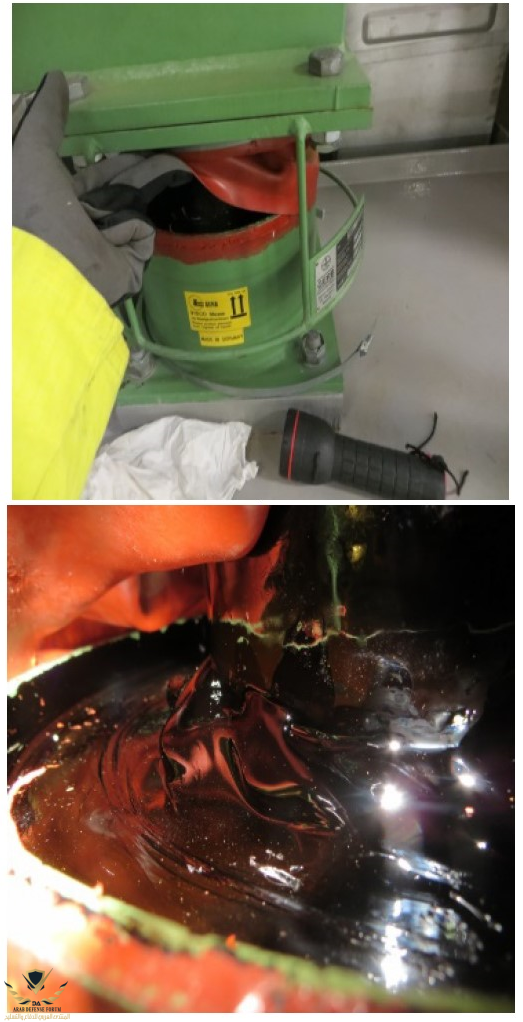

في عام 1985، تم اختراع جهاز التخميد اللزج VD المصمم روسيًا، والذي يختلف عن التصميم الأصلي في وجود عناصر داخلية إضافية وسائل خاص عالي اللزوجة يعتمد على مادة السيليكون.


تهدف المخمدات إلى حماية أنظمة ومكونات وأنظمة التوزيع والمعدات والأنابيب في مجموعة واسعة من التحميل الديناميكي وتوفير تخميد الاهتزاز في جميع اتجاهات الحركة الديناميكية للنظام.

برامج حاسوبية لحساب التخميد

تحدثنا في موضوع سابق عن أهمية السيادة في مجال تقنية المعلومات

روسيا من الدول القلائل التي تمتلك برنامج لتحليل الإجهاد لشبكة الأنابيب المستخدمة في المفاعلات النووية حيث تخضع لمعايير خاصة. فهناك البرنامج الألماني ROHR2 والبرنامج الروسي dPIPE







معظم برامج تحليل إجهاد الأنابيب تستخدم نموذج "SNUBBER" وهذا النموذج يُهمل التخميد الناتج عن مخمد عالي اللزوجة

بينما البرنامج الروسي dPIPE يستخدم نموذج ماكسويل الأكثر تعقيدًا ذو 4 معايير لتحليل المخمدات عالية اللزوجة.

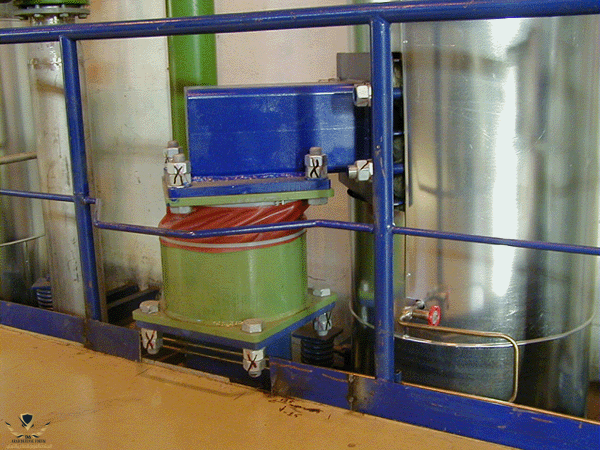

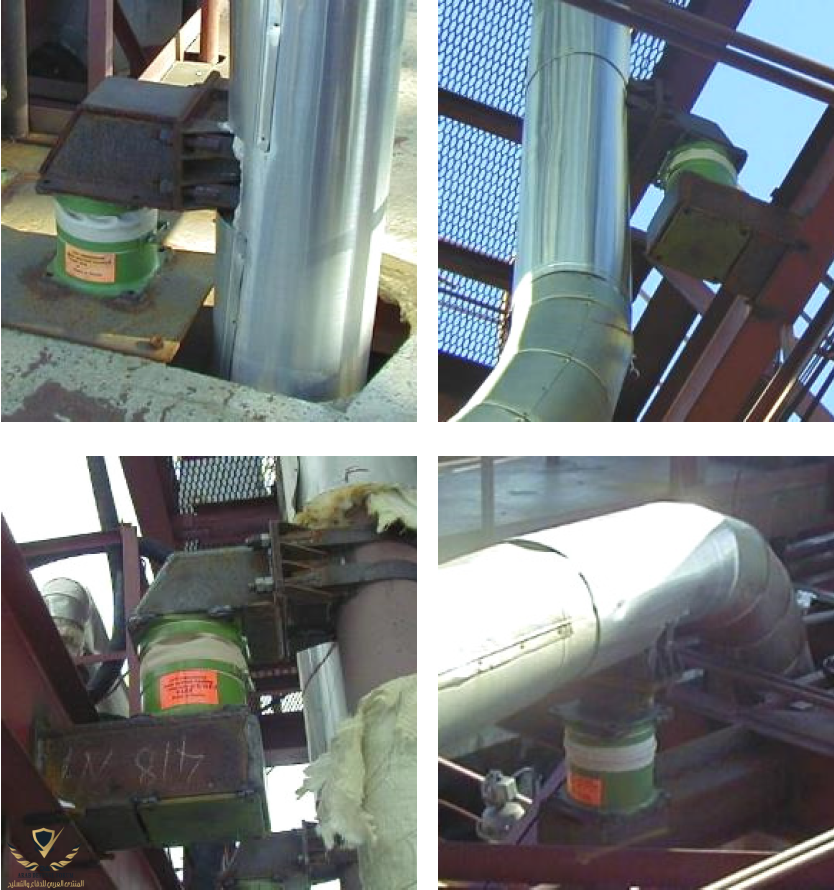

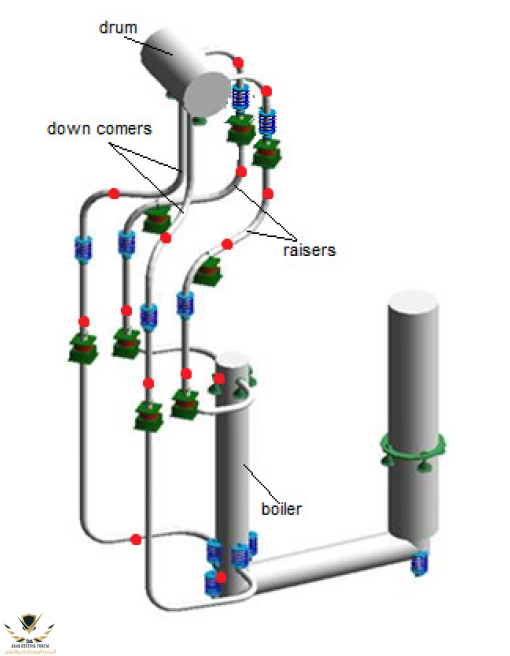

بعد حساب الاهتزازات في المنشآت الصناعية، يتم تركيب أجهزة المخمدات لتقليل الاهتزازات كما يظهر في الصورة



الشركة الألمانية GERB بكل وضوح تتحدث عن حزمة البرامج المستخدمة لحساب أثر المخمدات وتذكر البرنامج الروسي dPIPE

بمساعدة برامج تحليل ضغط الأنابيب الحديثة مثل برنامج ROHR2 وبرنامج dPIPE ، يمكن تحليل تأثيرات المخمدات ذات المرونة اللزوجية فعليًا خلال مرحلة التصميم ويمكن تحقيق الخصائص التبديدية لهذه العناصر.


Makeyev


المثبط الثقلي المتناغم (بالإنجليزية: tuned mass damper)‏ أو المثبط الزلزالي هو جهاز يُركب في الهياكل لتقليل الاهتزازات الميكانيكية، يتكون من كتلة مثبتة على واحد أو أكثر من النَوَابِض المُثبطة أو المخمِّدة، يتم ضبط تردد التذبذب للكتلة ليكون مشابهًا لتردد رنين الهيكل المُركب عليه، وتُستخدم لتقليل السعة القصوى للجسم.

من موقع ويكيبيديا​


تم استخدامه في برج العرب



من موقع GERB



خطوط الضغط العالي

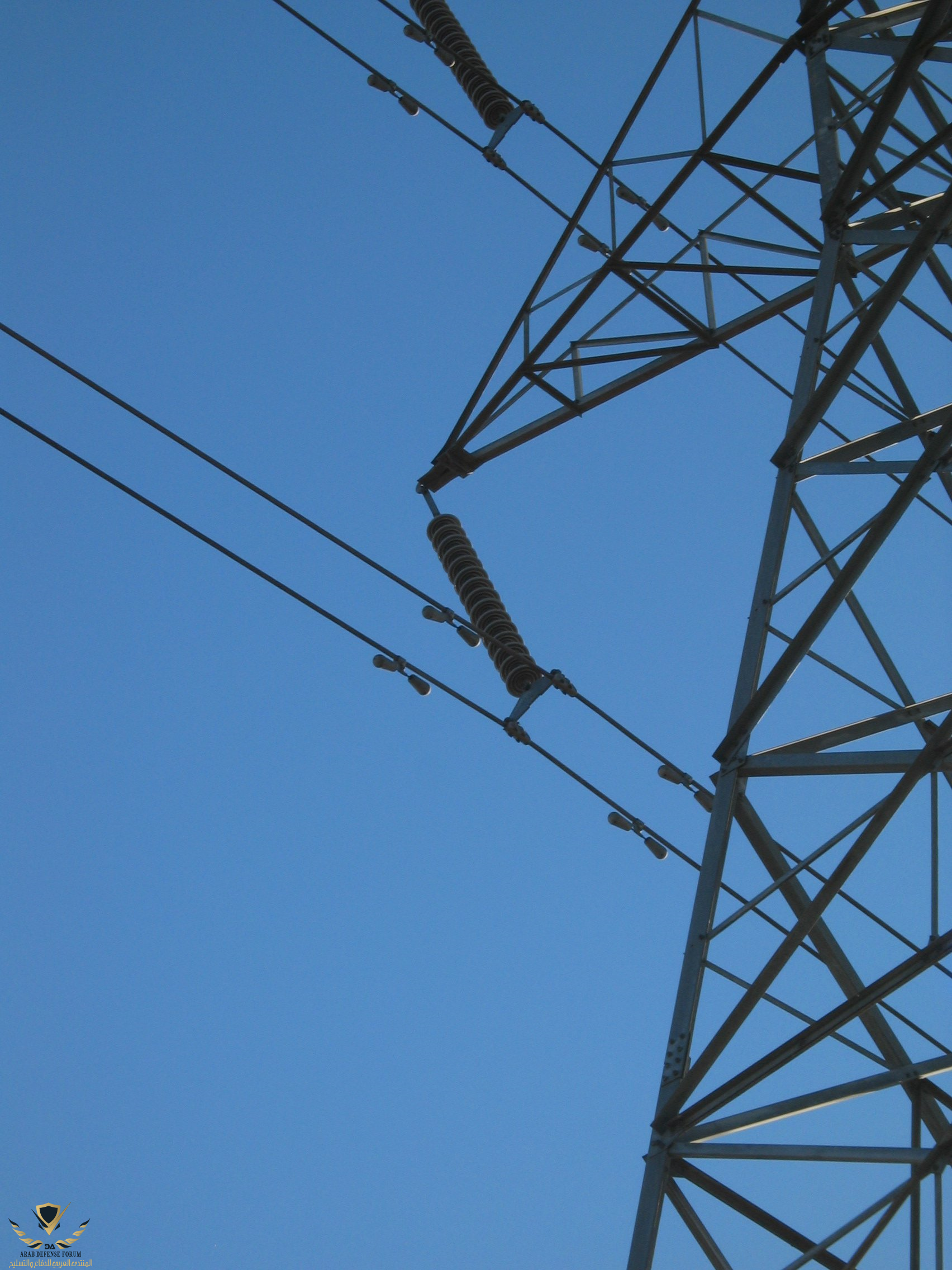

تستخدم مخمدات ستوكبريدج بهدف تثبيط أو قمع الاهتزازات التي تسببها الرياح على خطوط الضغط العالي


مقاطع مرئية





مواضيعك دائما دقيقه ما تعطي احد فرصه يهبد او يتفلسف


مشاهدة المرفق 602023خطوط الضغط العالي

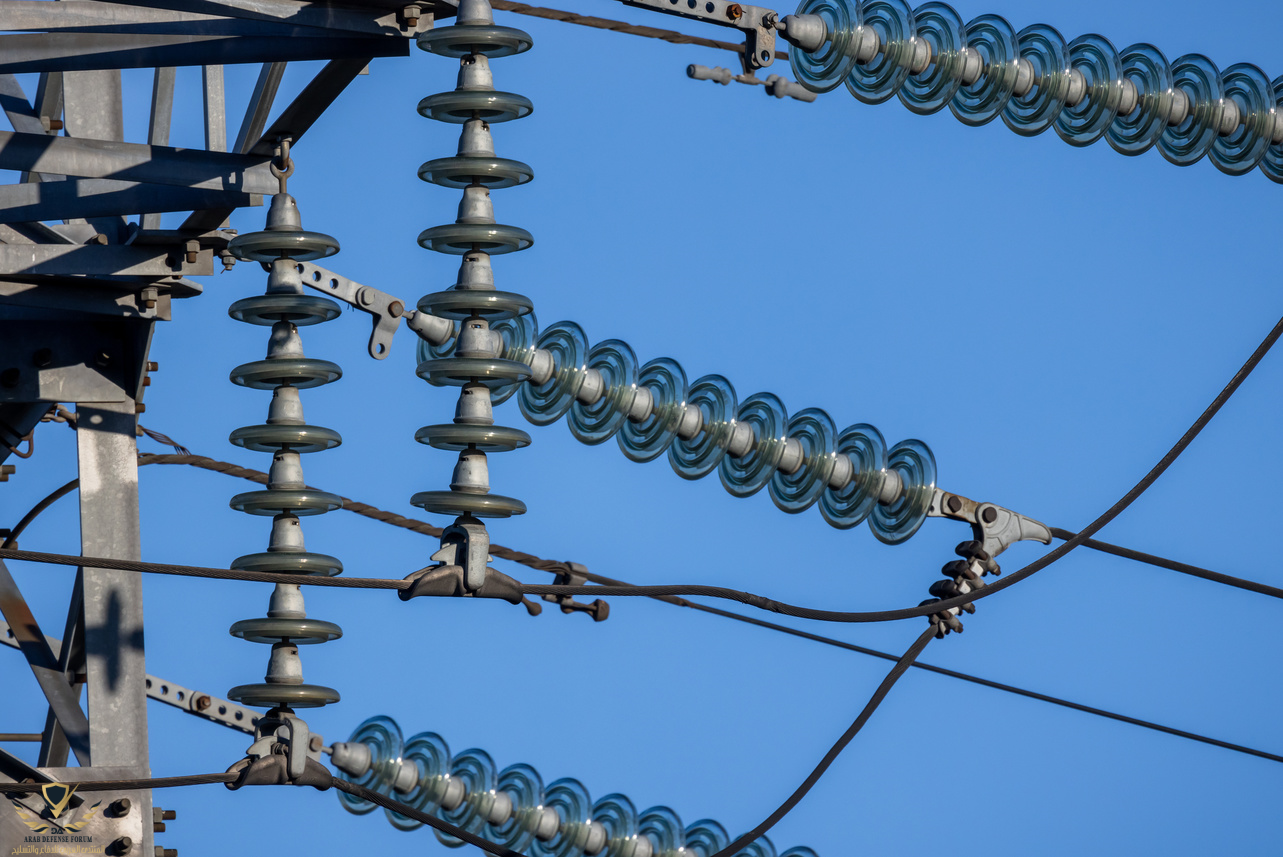

تستخدم مخمدات ستوكبريدج بهدف تثبيط أو قمع الاهتزازات التي تسببها الرياح على خطوط الضغط العالي
