:بداية:
اليوم سوف يكون الموضوع عن مدرعة V-150 Commando التي تم تعديلها لتحمل مدفع Vulcan للدفاع الجوي خصيصا للسعودية.



-مقدمة:

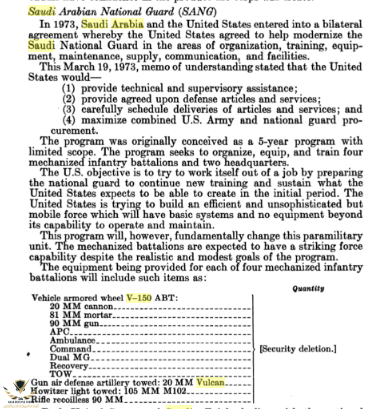

في إطار تحديث الحرس الوطني السعودي، تم توقيع إتفاقية مع الولايات المتحدة الأمريكية لتطوير قدرات الحرس الوطني السعودي، من بين أهم بنود الاتفاقية تزويد الحرس الوطني السعودي بمدرعات V-150، و بسبب متطلبات الدفاع الجوي للحرس الوطني، قامت شركة Cadillac Gage المصنعة للمدرعات بصناعة نسخة خاصة معدلة للدفاع الجوي مجهزة بمدفع Vulcan عيار 20mm.

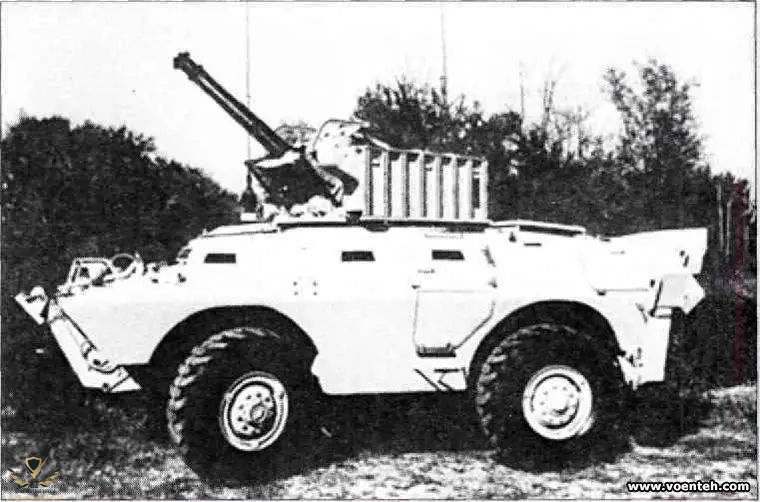

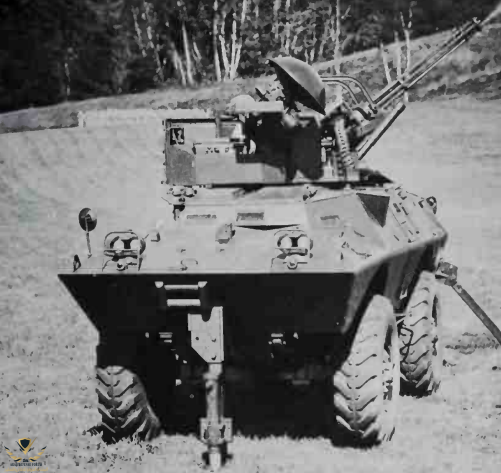

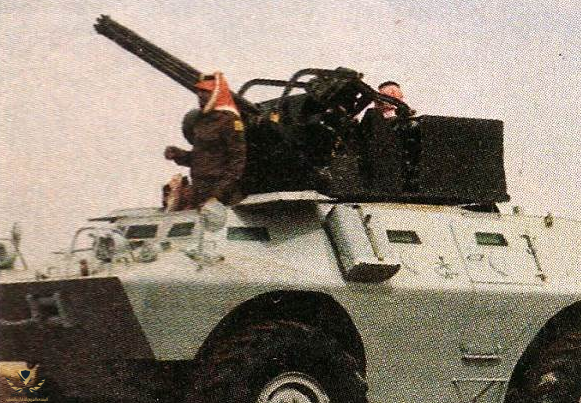

-مدرعة V-150 المعدلة للدفاع الجوي:

يعد نظام الدفاع الجوي Vulcan-Commando ثمرة أحد المتطلبات من إنتاج المملكة العربية السعودية. تم تصميم برج فولكان مقاس 20 مم المستخدم على شكل a التثبيت "المنسدلة" ، الذي يتطلب الموقع الصحيح فقط لثقوب التركيب في بدن السيارة ، بينما تظل مستقلة من الناحية التشغيلية عن السيارة. يمكن استخدام برج نظام الدفاع الجوي الأساسي من فولكان (بدون رادار) باعتباره التثبيت البديل ستستند أنظمة الإنتاج المستقبلية إلى هيكل Commando V-150 S (4 x 4) الجديد.

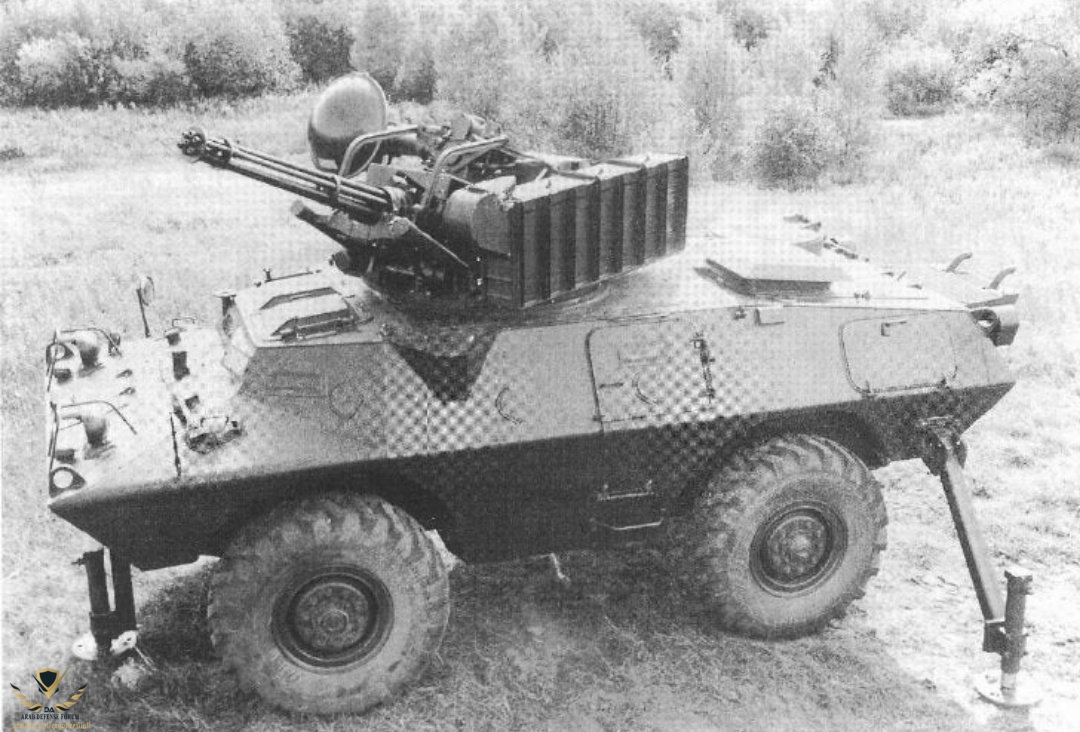

يستخدم نظام Vulcan-Commando نفس البرج والأسلحة والمعدات المرتبطة بالطاقة والرادار مثل نظام الدفاع الجوي M163, السيارة المستخدمة هي Cadillac Gage Commando V-150 المزودة بثلاثة مقابس تثبيت هيدروليكية يتم التحكم فيها من داخل السيارة. يحتوي النظام على أربعة أوضاع تشغيل: (أ) الرادار ، وهو الأكثر دقة من بين أوضاع الاشتباك الثلاثة المضادة للطائرات. يوفر الرادار معلومات النطاق والمدى المستمرة للكمبيوتر التناظري للنظام بحيث يمكن إجراء عمليات حسابية لمنظر الرصاص الجيروسكوب (ب) يدويًا ، حيث يقدر المدفعي نطاق الاشتباك وسرعة الهدف ثم يدخلهما يدويًا على لوحة التحكم (ج) خارجي ، حيث يقوم شخص ثانٍ بتقدير مدى الهدف ويدخل البيانات على مقياس جهد محمول متصل بنظام التحكم في الحرائق بواسطة كابل و (د) أرضي ، حيث لا يتم تشغيل المنظار الجيروسكوبي وزاوية الرصاص غير محسوبة. المنظر محبوس ميكانيكيا بزاوية صفر رصاص و 7 ميل من الارتفاع الفائق.

المركبة لديها طاقم من أربعة ؛ السائق والمدفعي والقائد ومشغل الراديو.

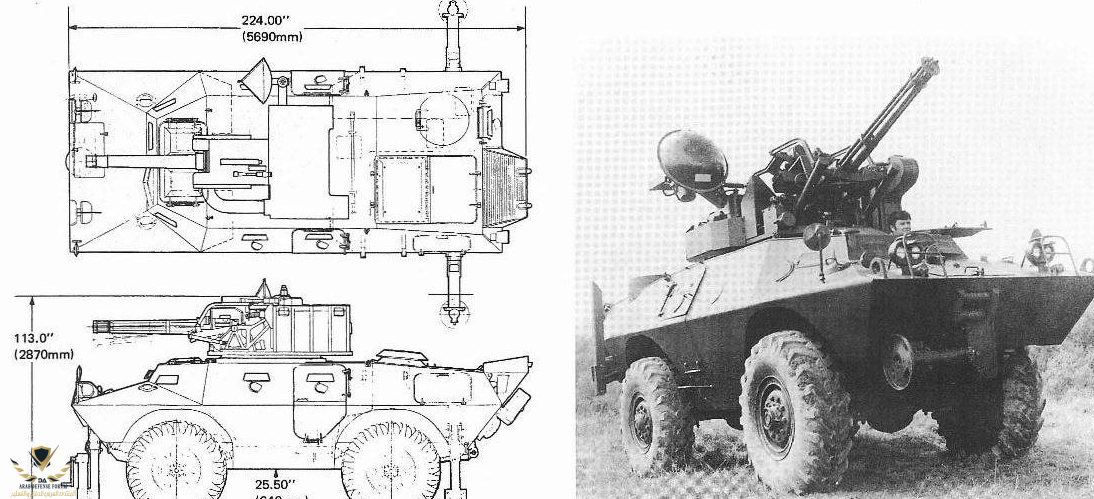

-مواصفات المدرعة:

• طاقم: 4
• التكوين: 4x4
• الوزن القتالي: 10206 كجم
• الطول: 5.689 م
• العرض: 2.26 م
• الارتفاع (حتى قمة الهيكل): 1.981 م
• قاعدة العجلات: 2.667 م
• السرعة القصوى:
-على الطريق: 88.54 كلم / ساعة
-على الماء: 4.828 كلم / ساعة
• التشكيل: برمائي
• التدرج: 60٪
• منحدر جانبي: 30٪
• العائق الرأسي: 0.914 م
• دوران الشعاع: 8.382 م
• المحرك: محرك ديزل V-8 يطور 202 حصان عند 3300 دورة في الدقيقة
• ناقل الحركة: أوتوماتيكي
• التسليح: 1 × 6 ماسورة عيار 20 ملم
• الذخيرة: 1300
• المشغلون: تم تسليم ما مجموعه 20 نظامًا للحرس الوطني السعودي



إعداد: MQ-1 Predator


خارج الخدمة و هي حاليا في التخزين و تم إستبدالها بنظام سكايغارد الألماني.

الحقيقة انها لازالت بالخدمة وكان من المخطط إستبدالها بنظام Rapid Fire لكن الصفقة لم تتم والسكاي غارد يتبع الدفاع الجوي للقوات المسلحة وليس للحرس الوطني

RapidFire_40_mm_6x6_multi-role_self-propelled_ground_based_gun_missiles_anti-aircraft_systems_Thales_France_French_defense_industry_003.jpg

الحقيقة انها لازالت بالخدمة وكان من المخطط إستبدالها بنظام Rapid Fire لكن الصفقة لم تتم والسكاي غارد يتبع الدفاع الجوي للقوات المسلحة وليس للحرس الوطني

RapidFire_40_mm_6x6_multi-role_self-propelled_ground_based_gun_missiles_anti-aircraft_systems_Thales_France_French_defense_industry_003.jpg
اتوقع تم اسنخدامها باليمن

منظرها بالمستودعات مؤلم للعين ...... معشوقه الطفوله :تمام:



FGUlVZtXIAYILox

FHct5nYXIAAfIIf.jpg:large

D2P5LslXQAAyHF0

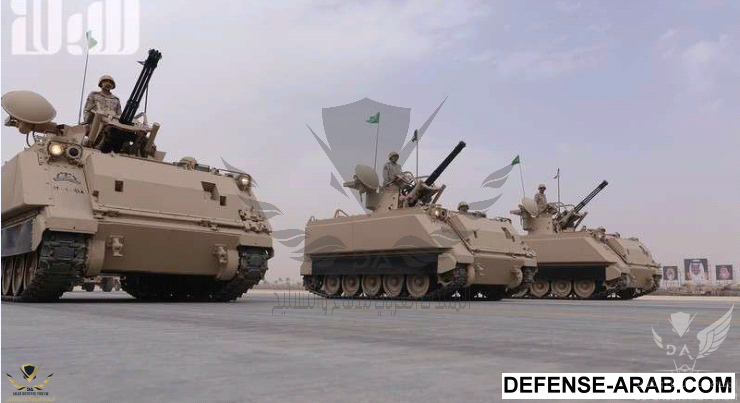

المستخدم في اليمن هي m163 vulcan
اتذكر مقطع شخص يتكلم بصعده لمن كانت تجيهم رمايه من وسط احراش كبيره وتم استخدامه كيف شردو من الخوف ولمن دخلو الاحراش كيف حصلو الجثث كانك منتفه

منظرها بالمستودعات مؤلم للعين ...... معشوقه الطفوله :تمام:



FGUlVZtXIAYILox

FHct5nYXIAAfIIf.jpg:large

D2P5LslXQAAyHF0

قبل كم يوم كنت في نقاش مع واحد من الشباب .. اشكي له ان حقيق خروج V 150 من الخدمة خسارة كبيرة .. اعدادها عند الحرس ضخمة..

كم يملك الحرس منها؟ اعتقد اعداد كبيره.
لأن حرفياً كنت اشوفها في كل قوة للحرس.


تقريباً 1100 عربة

عدد منها راح للحرس الملكي




وشركة ايراف قامت بعمل تحديث وتطوير لها وعرضتها على القطاعات العسكرية

EuBm-5FXYAAkuap

تقريباً 1100 عربة

عدد منها راح للحرس الملكي

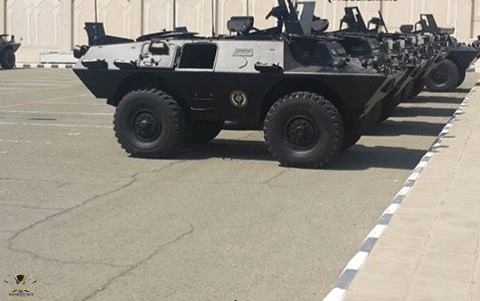

مشاهدة المرفق 506564

وشركة ايراف قامت بعمل تحديث وتطوير لها وعرضتها على القطاعات العسكرية

EuBm-5FXYAAkuap
لو فرضنا تعديلها لحرس الحدود ما تنفع دون ادخال تركيب اجهزة استشعار للمقذوفات وتركيب القنابل الدخانيه
