نبذة مختصرة عن تسليح سفينتي البحرية المصرية سجم الجلالة 1002 / برنيس 1003

Prince Nouada

سلاح المهندسين المصرى
صقور الدفاع
إنضم
14 ديسمبر 2011
المشاركات
2,676
التفاعل
4,350 31 5
الدولة
Egypt

الجلالة وبرنيس
الجلالة وبرنيس هما الضيوف الجدد للبحرية المصرية مخصصين للدفاع الجوي وحماية حاملات المروحيات المصرية سجم انور السادات وجمال عبد الناصر.

الفرقاطتين من طراز فريم بيرجاميني والذين تم بيعهم للبحرية المصرية في 2020 بعد كا كانوا مخصصين للبحرية الإيطالية وقد تسلمتهم مصر بالفعل ودخلوا الخدمة.

وهنا ناتيكم بنبذة بسيطة عن تسليحهم....


مصدر










1- عدد 16 خلية عمودية لاطلاق صواريخ دفاع جوي من طرازي Aster 15 / 30


أستر (Aster)‏ سلسلة صواريخ والتي تضم أستر 15 وأستر،30 هي عائلة من صواريخ أرض-جو تطلق عموديا. تم تصميم الصاروخ لاعتراض وتدمير مجموعة واسعة من التهديدات الجوية، مثل صواريخ كروز المضادة للسفن أسرع من الصوت على علو منخفض جدا. و الطائرات أو الصواريخ.


الصاروخ Aster-15 هو صاروخ دفاع جوي متوسط المدى متخصص للدفاع الذاتي عن السفن يبلغ مداه 30 كم وتصل سرعته إلى نحو 3،5 ماخ .

الصاروخ 30-Aster لبالغ مداه 120 كم حيث يمكنه التصدي لكافة التهديدات الجوية أيضًا ، بالإضافة إلى اعتراض الصواريخ الباليستية المطلقة من مدى 1500 كلم.





2- Leonardo Otobreda 127/64 Vulcano

مدفع متوسط عيار 127 ملم مخصص لمكافحة سفن السطح ويستطيع توفير كثافة نيرانية عالية واطلاق كلا نوعين القذائف الغير موجهة و الموجهة من عائلة فولكانو.









3- Leonardo OTO Melara 76/62


المدفع الثاني ايضا من ليوناردو ولكن عيار 76 ملم ومثبت بالخلف فوق هناجر المروحيات ويستخدم ايضا قذائف من عائلة فولكانو ولديه القدرة على اطلاق 120 طلقة في الدقيقة








4- two Leonardo Oto Melara/Oerlikon KBA 25/80 mm remote weapon systems


مدفع من ليوناردو ايضا عيار 25 ملم ويوجد منه نسخة آلية ونسخة يدوية ولكن البحرية المصرية تعاقدت النسخة الالية حيث تحمل السفينة مدفعين واحد على جانب مخصصين للدفاع الجوي قريب المدى كما انه يستخدم طلقات شديدة الانفجار من عيار 25 ملم







5- eight MBDA Teseo\Otomat Mk-2/A anti-ship and land-attack missiles


8 صاروخ أتومات وهو إنتاج مشترك بين كل من إيطاليا وفرنسا، في أوائل السبعينات من القرن الماضي، وهو صاروخ مضاد لسفن السّطح، بعيد المدى، يُدفع بمحرك نفاث. وليده مدى 180 كم








6- two triple Leonardo (WASS) B-515/3 launcher for MU 90 torpedoes


أيضا قواذف الطوربيد الغنية التعريف من شركة ليوناردو ذات الثلاثة فوهات اطلاق وتطلق طوربيد MU 90 وهو طوربيد مضاد للغواصات متطور وخفيف الوزن وينتمي إلى الجيل الثالث من الطوربيدات.

طوربيد إم يو 90 هو عيار قياسي من طراز منظمة حلف شمال الأطلسي (323.7 ملم) وهو طوربيد خفيف الوزنLWT ويزن 304 كيلو جرام، بطول 2.85 متر

يستطيع الطوربيد العمل حتى عمق 1000 متر وبسرعة حتى 50 عقدة ولديه راس حربي بوزن 32.7 كجم









MU 90 torpedoes









7- two Leonardo ODLS-20 (Oto Melara Decoy Launching System)

ايضا للحماية نظام الشراك الخداعية المتطور من ليوناردو مخصص للحماية من الطوربيدات والصواريخ حيث يستطيع اطلاق قذائف مختلفة لموجهة AAW & ASW

The OTO Decoy Launching System (ODLS) is a remote controlled system suitable for launching different types of multi-purpose ammunition. Special versions can fire rockets of calibres other than 105mm - 118mm which represent the standard size. The OTO ODLS is designed for accurate deployment of decoys, thus providing passive defence for a ship against radar and IR homing missiles. It can also be employed in a shore bombardment role. Typical modes of operation (at various ranges) include: ▪ Confusion (dilution) ▪ Dissimulation ▪ Seduction ▪ Distraction ▪ Dump and centroid.
















The MJTE is Leonardo’s latest-generation torpedo jamming solution. It can emulate the signature and acoustics of its host platform and emit a powerful jamming signal to create convincing false targets, allowing the targeted vessel to perform an effective evasive maneuver. Compared to other solutions on the market, the new MJTE packs a number of protective techniques into a low cost unit and performs effectively at short range.





صورة لتوضيح كيفية عمل النظام بمهام مكافحة الطوربيدات عن طريق اطلاق قذائف للتشويش واخرى لللقيام بعمل تمويه .






8- two SITEP MASS CS-424 acoustic guns

نظام المراقبة البصرية للمراقبة والتحذير ضد القوارب والاهداف السطحية المتسللة والمزود بكاميرا حرارية للرؤية الليلية لرصد العدائيات المتسلسلة خاصة لمهام مكافحة القرصنة. لديه مدى حتى 3 كلم












فيديو توضيحي لطريقة عمل النظام



تم وشكرا لكم .. من لديه إضافة او تعديل فليتفضل مشكورا​


المرفقات

  • 1631566683251.png
    746.7 KB · المشاهدات: 135
  • 1631566869488.png
    423.3 KB · المشاهدات: 157
  • 1631570315808.png
    249.2 KB · المشاهدات: 142
  • 1631571116971.png
    213.2 KB · المشاهدات: 137
  • 1631571304844.png
    735.2 KB · المشاهدات: 141
  • 1.png
    351.3 KB · المشاهدات: 252
  • 8.png
    1.4 MB · المشاهدات: 158

الجلالة وبرنيس

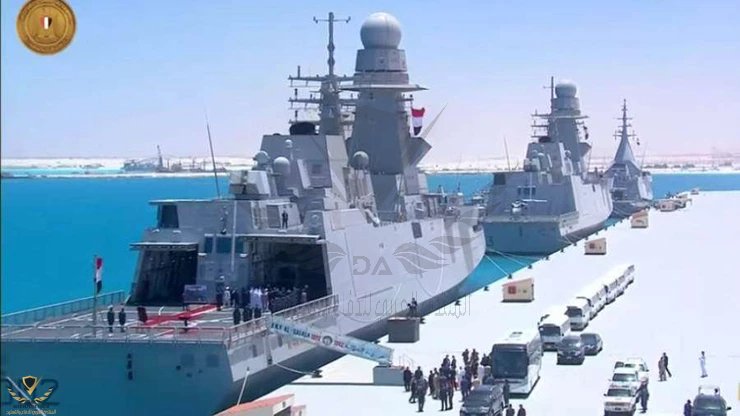

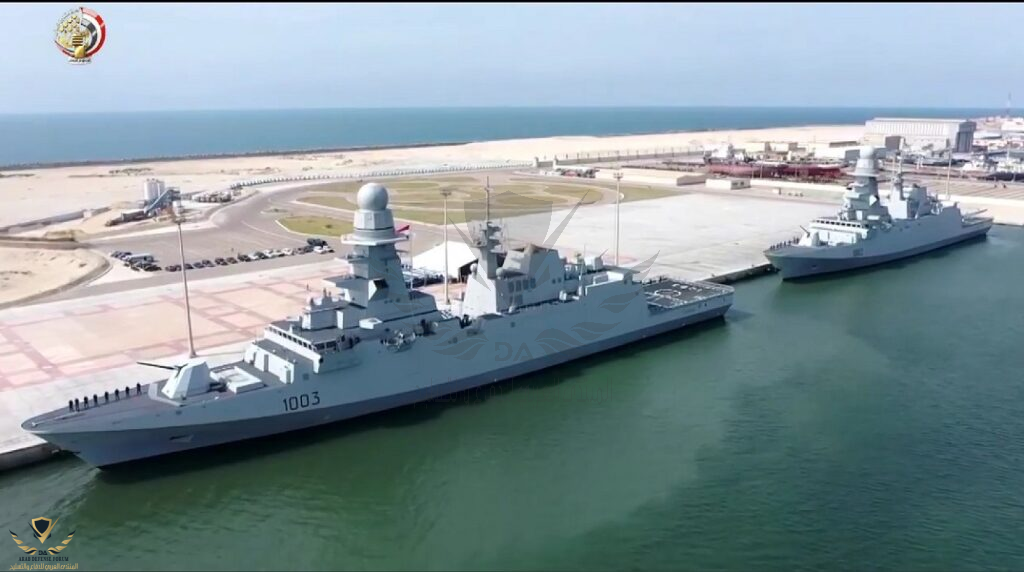

الجلالة وبرنيس هما الضيوف الجدد للبحرية المصرية مخصصين للدفاع الجوي وحماية حاملات المروحيات المصرية سجم انور السادات وجمال عبد الناصر.

الفرقاطتين من طراز فريم بيرجاميني والذين تم بيعهم للبحرية المصرية في 2020 بعد كا كانوا مخصصين للبحرية الإيطالية وقد تسلمتهم مصر بالفعل ودخلوا الخدمة.

وهنا ناتيكم بنبذة بسيطة عن تسليحهم....


مصدر



مشاهدة المرفق 418699



مشاهدة المرفق 418700

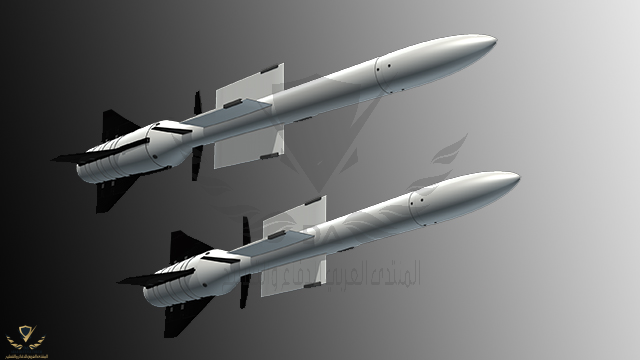

1- عدد 16 خلية عمودية لاطلاق صواريخ دفاع جوي من طرازي Aster 15 / 30


أستر (Aster)‏ سلسلة صواريخ والتي تضم أستر 15 وأستر،30 هي عائلة من صواريخ أرض-جو تطلق عموديا. تم تصميم الصاروخ لاعتراض وتدمير مجموعة واسعة من التهديدات الجوية، مثل صواريخ كروز المضادة للسفن أسرع من الصوت على علو منخفض جدا. و الطائرات أو الصواريخ.


الصاروخ Aster-15 هو صاروخ دفاع جوي متوسط المدى متخصص للدفاع الذاتي عن السفن يبلغ مداه 30 كم وتصل سرعته إلى نحو 3،5 ماخ .

الصاروخ 30-Aster لبالغ مداه 120 كم حيث يمكنه التصدي لكافة التهديدات الجوية أيضًا ، بالإضافة إلى اعتراض الصواريخ الباليستية المطلقة من مدى 1500 كلم.


مشاهدة المرفق 418701

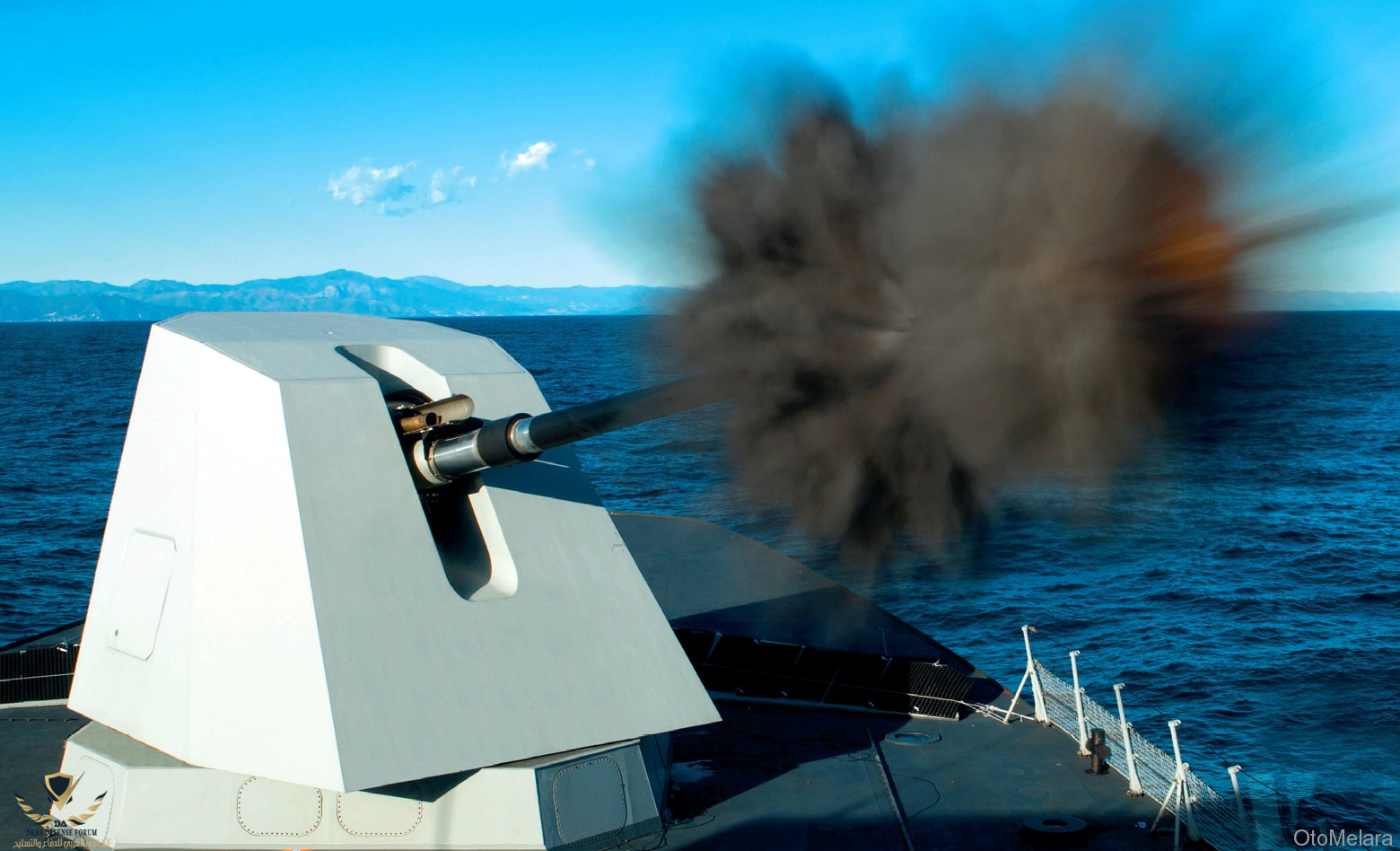

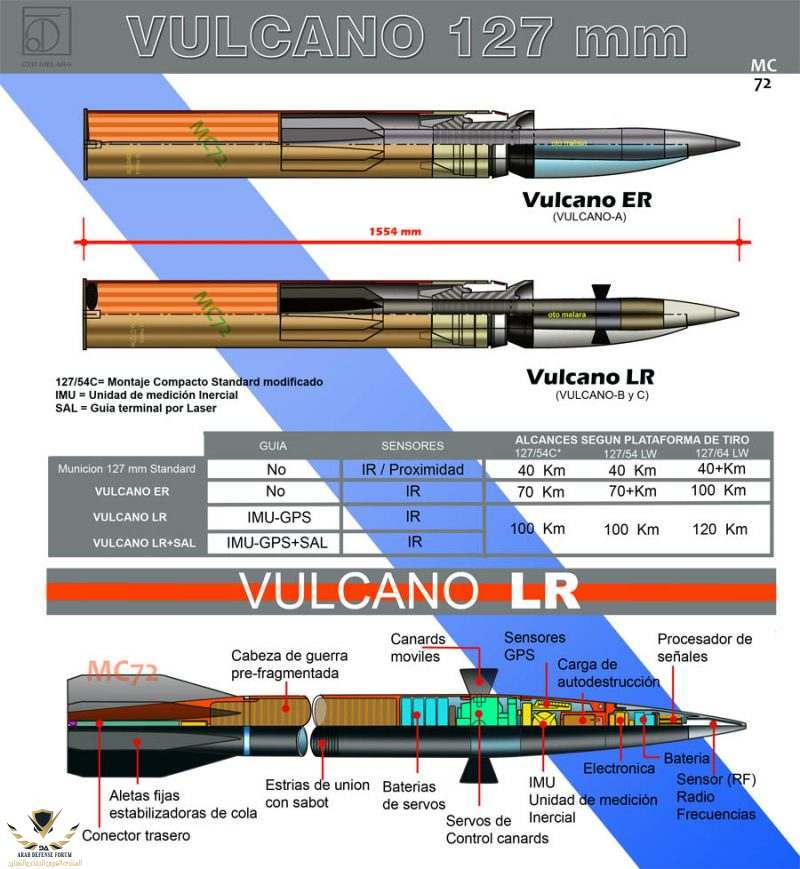

2- Leonardo Otobreda 127/64 Vulcano

مدفع متوسط عيار 127 ملم مخصص لمكافحة سفن السطح ويستطيع توفير كثافة نيرانية عالية واطلاق كلا نوعين القذائف الغير موجهة و الموجهة من عائلة فولكانو.



مشاهدة المرفق 418702


مشاهدة المرفق 418703

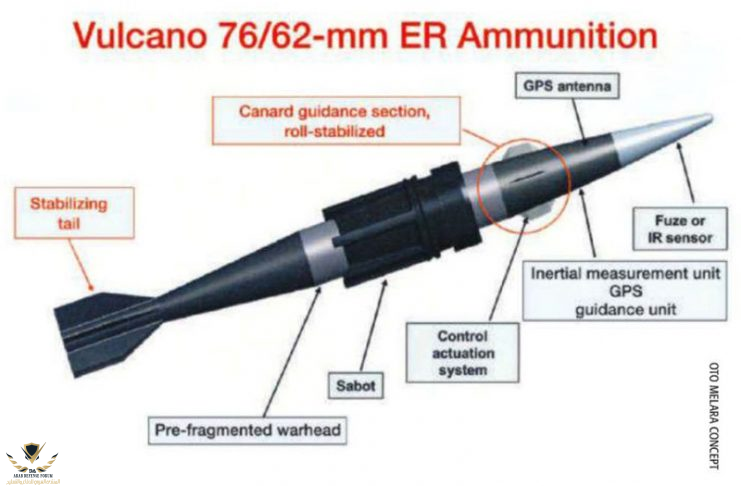

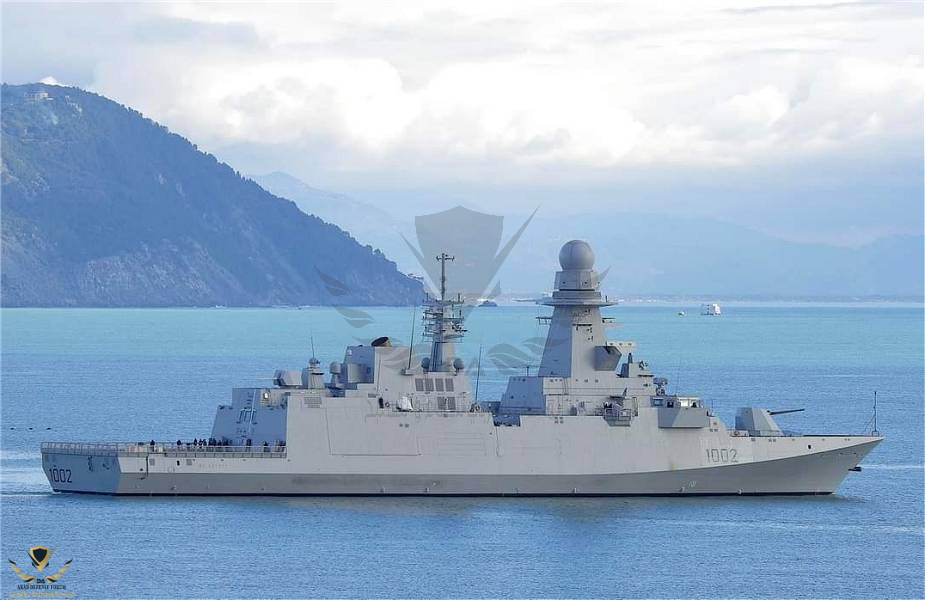

3- Leonardo OTO Melara 76/62


المدفع الثاني ايضا من ليوناردو ولكن عيار 76 ملم ومثبت بالخلف فوق هناجر المروحيات ويستخدم ايضا قذائف من عائلة فولكانو ولديه القدرة على اطلاق 120 طلقة في الدقيقة

مشاهدة المرفق 418704


مشاهدة المرفق 418705

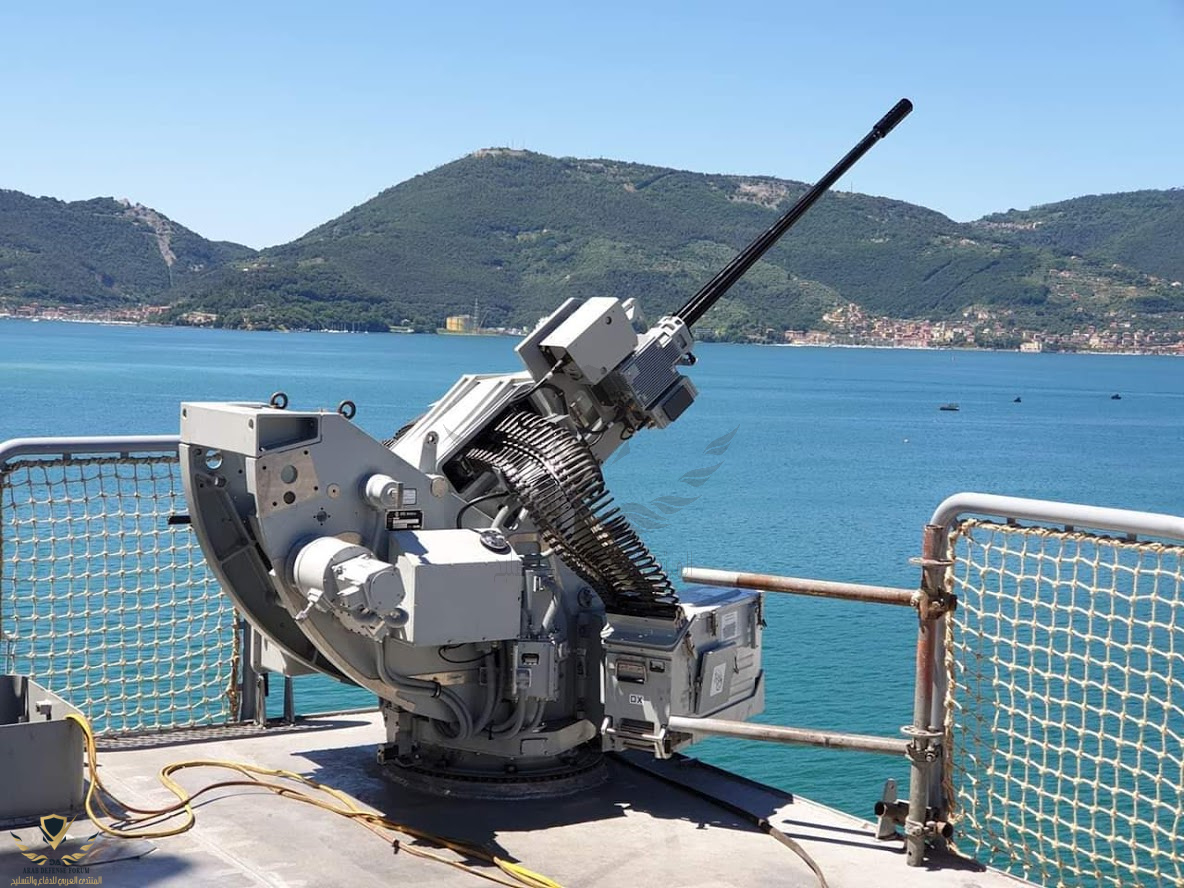

4- two Leonardo Oto Melara/Oerlikon KBA 25/80 mm remote weapon systems


مدفع من ليوناردو ايضا عيار 25 ملم ويوجد منه نسخة آلية ونسخة يدوية ولكن البحرية المصرية تعاقدت النسخة الالية حيث تحمل السفينة مدفعين واحد على جانب مخصصين للدفاع الجوي قريب المدى كما انه يستخدم طلقات شديدة الانفجار من عيار 25 ملم



مشاهدة المرفق 418717

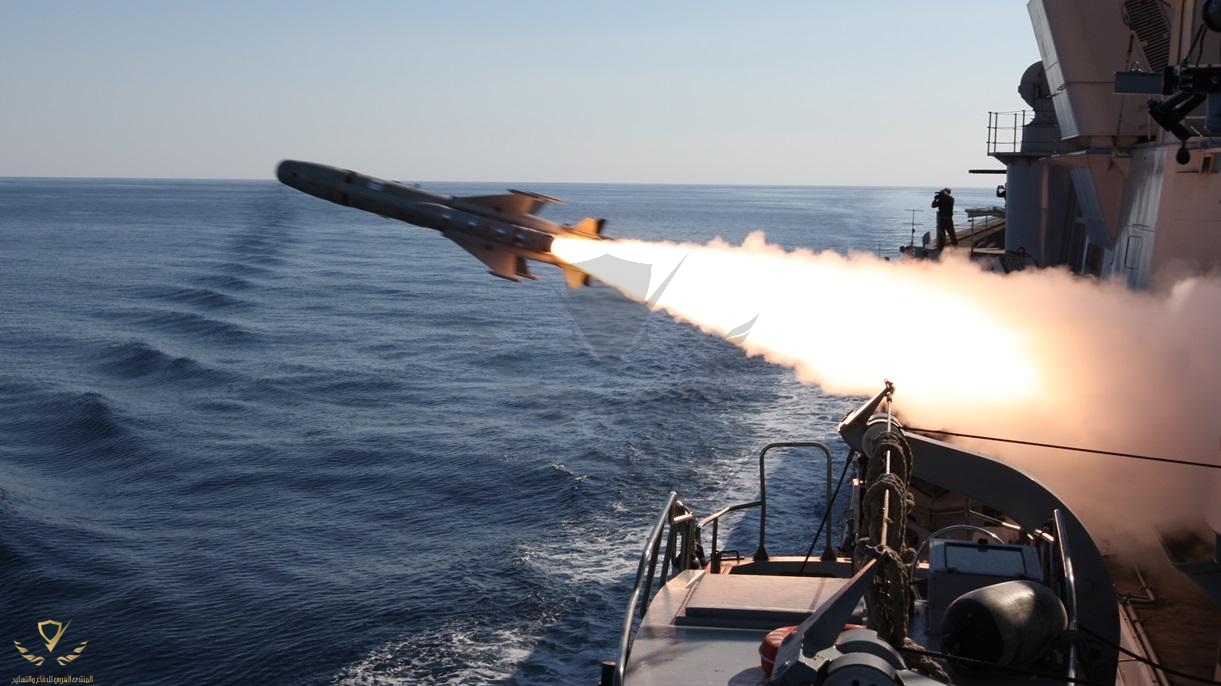

5- eight MBDA Teseo\Otomat Mk-2/A anti-ship and land-attack missiles


8 صاروخ أتومات وهو إنتاج مشترك بين كل من إيطاليا وفرنسا، في أوائل السبعينات من القرن الماضي، وهو صاروخ مضاد لسفن السّطح، بعيد المدى، يُدفع بمحرك نفاث. وليده مدى 180 كم



مشاهدة المرفق 418707

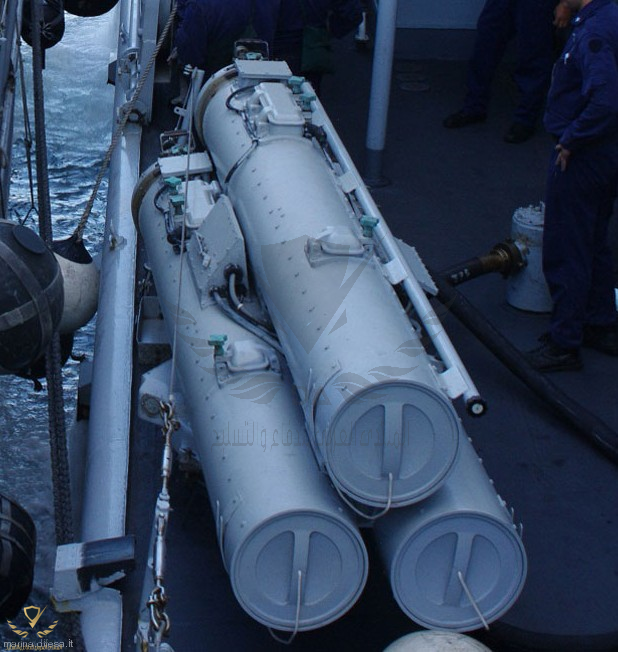

6- two triple Leonardo (WASS) B-515/3 launcher for MU 90 torpedoes


أيضا قواذف الطوربيد الغنية التعريف من شركة ليوناردو ذات الثلاثة فوهات اطلاق وتطلق طوربيد MU 90 وهو طوربيد مضاد للغواصات متطور وخفيف الوزن وينتمي إلى الجيل الثالث من الطوربيدات.

طوربيد إم يو 90 هو عيار قياسي من طراز منظمة حلف شمال الأطلسي (323.7 ملم) وهو طوربيد خفيف الوزنLWT ويزن 304 كيلو جرام، بطول 2.85 متر

يستطيع الطوربيد العمل حتى عمق 1000 متر وبسرعة حتى 50 عقدة ولديه راس حربي بوزن 32.7 كجم



مشاهدة المرفق 418708





MU 90 torpedoes




مشاهدة المرفق 418709

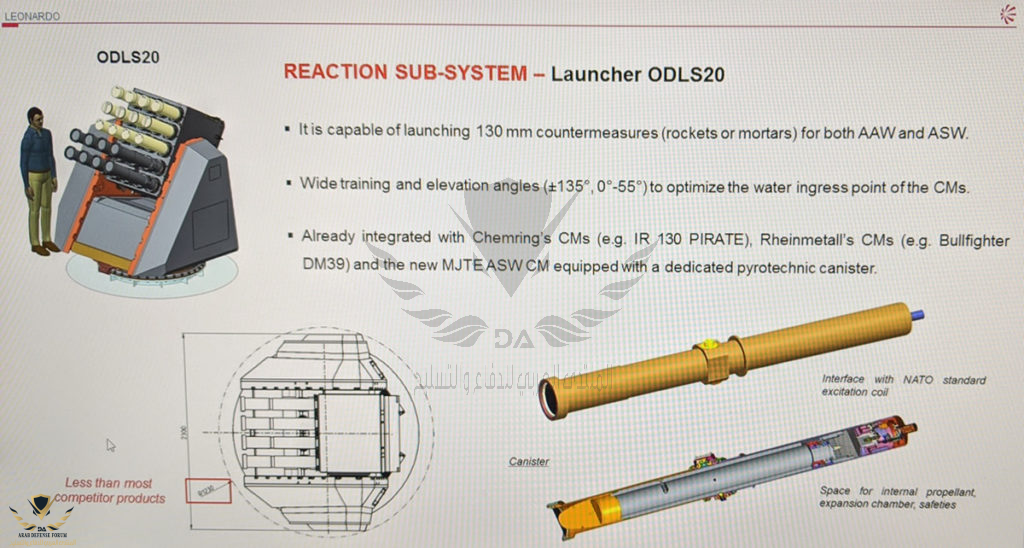

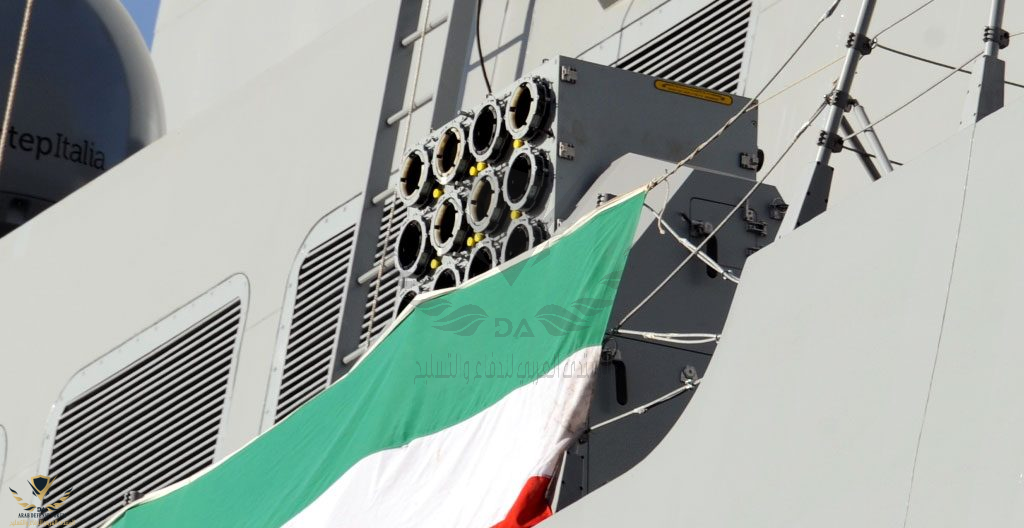

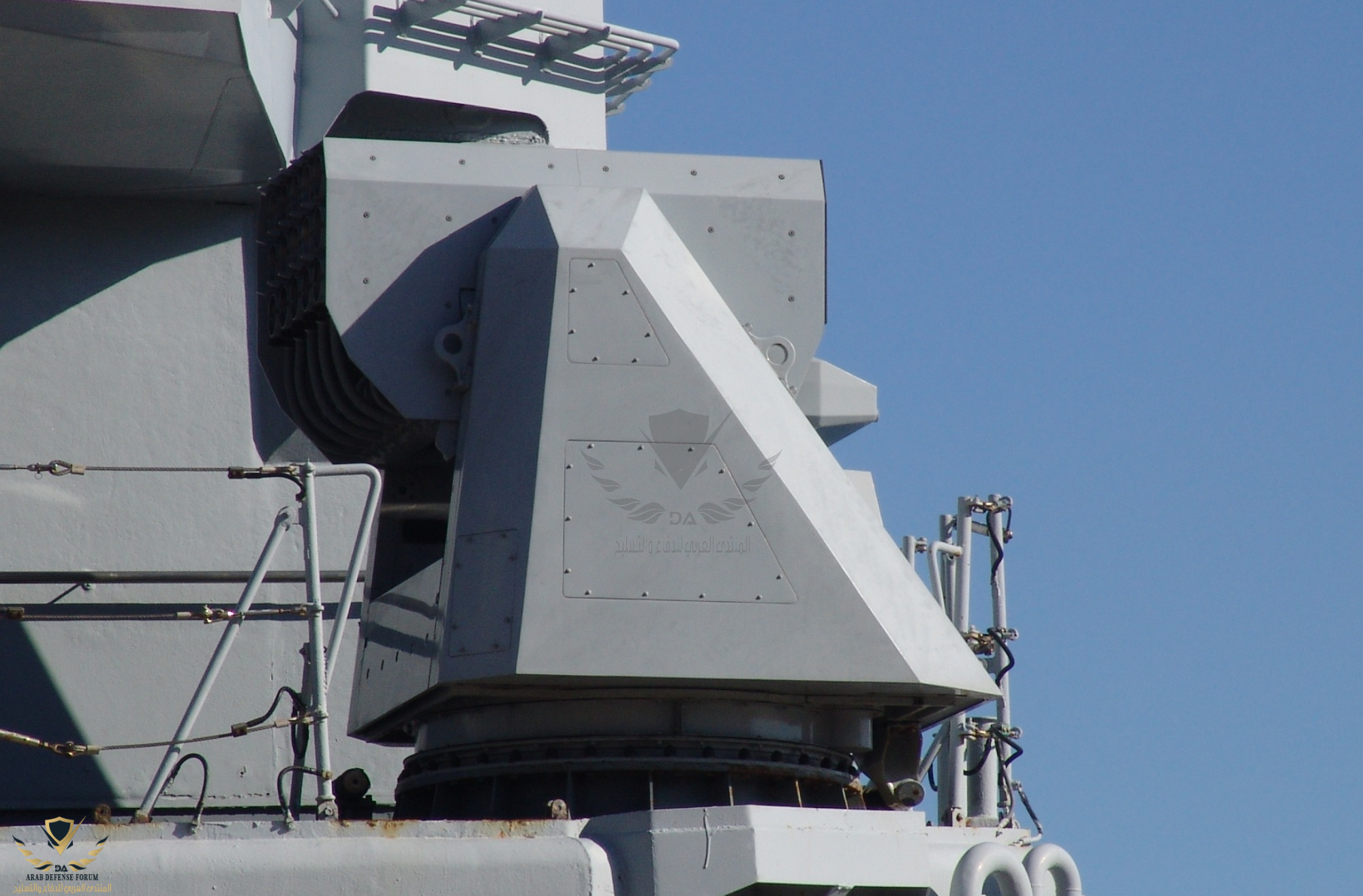

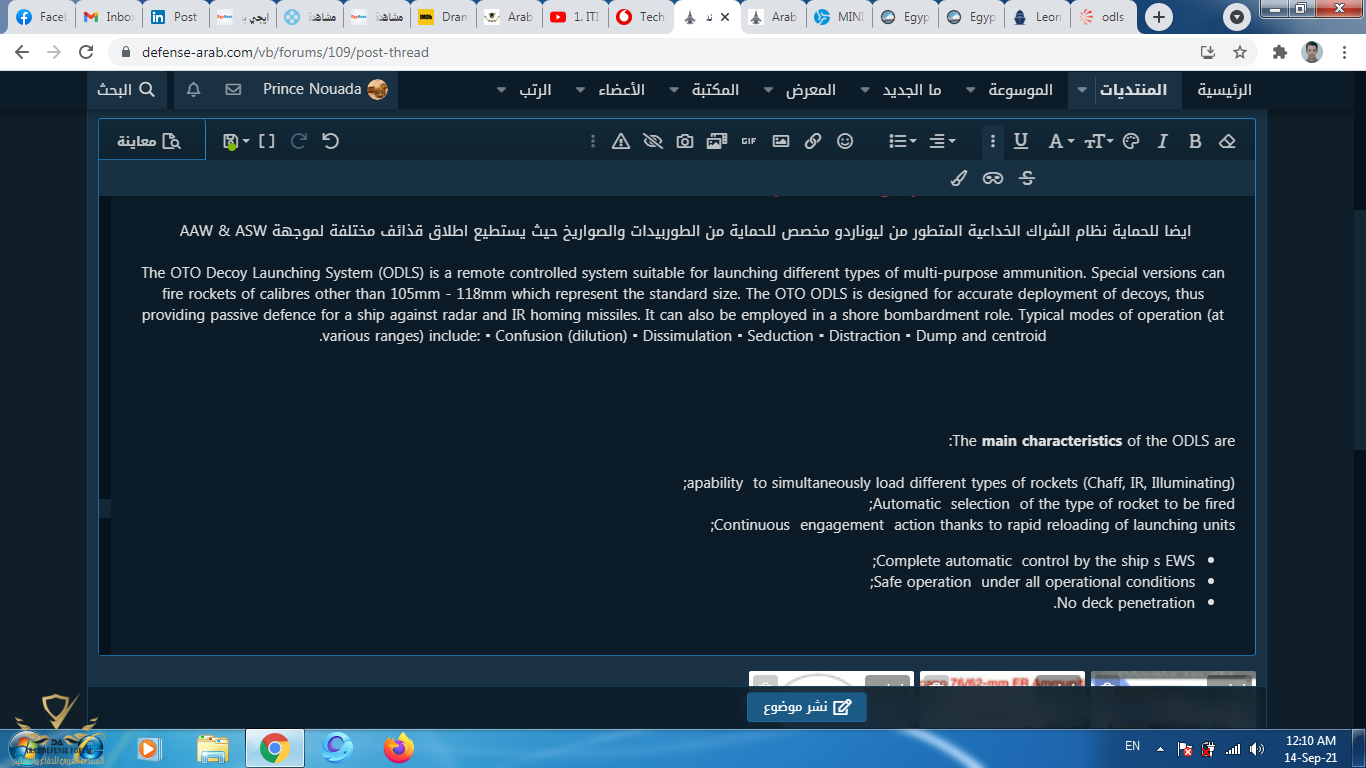

7- two Leonardo ODLS-20 (Oto Melara Decoy Launching System)

ايضا للحماية نظام الشراك الخداعية المتطور من ليوناردو مخصص للحماية من الطوربيدات والصواريخ حيث يستطيع اطلاق قذائف مختلفة لموجهة AAW & ASW

The OTO Decoy Launching System (ODLS) is a remote controlled system suitable for launching different types of multi-purpose ammunition. Special versions can fire rockets of calibres other than 105mm - 118mm which represent the standard size. The OTO ODLS is designed for accurate deployment of decoys, thus providing passive defence for a ship against radar and IR homing missiles. It can also be employed in a shore bombardment role. Typical modes of operation (at various ranges) include: ▪ Confusion (dilution) ▪ Dissimulation ▪ Seduction ▪ Distraction ▪ Dump and centroid.







مشاهدة المرفق 418710

مشاهدة المرفق 418711



مشاهدة المرفق 418712

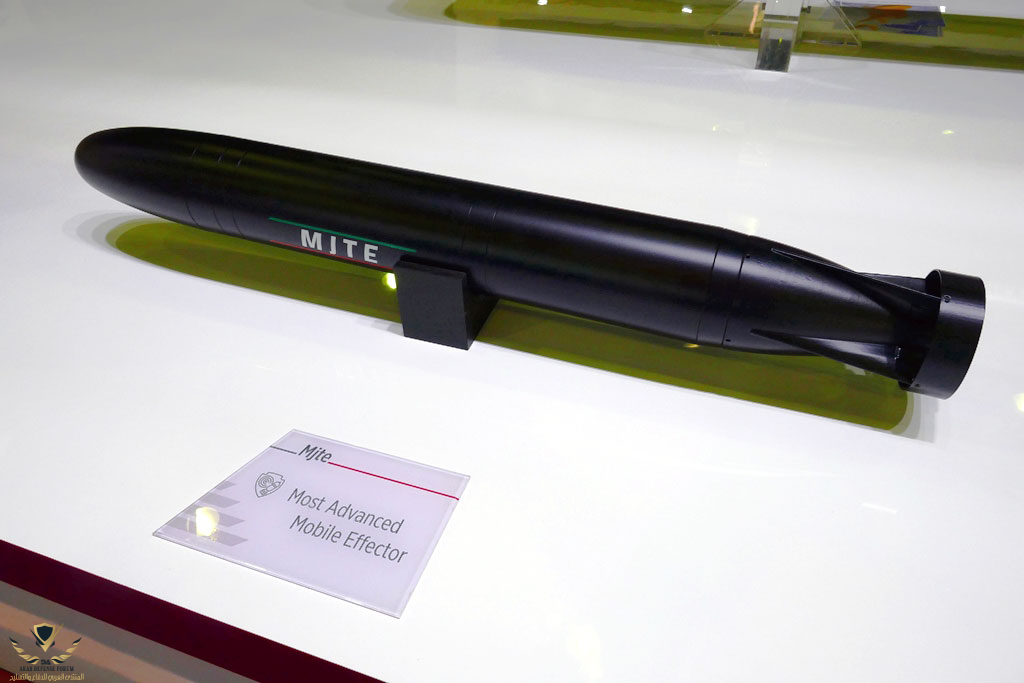

The MJTE is Leonardo’s latest-generation torpedo jamming solution. It can emulate the signature and acoustics of its host platform and emit a powerful jamming signal to create convincing false targets, allowing the targeted vessel to perform an effective evasive maneuver. Compared to other solutions on the market, the new MJTE packs a number of protective techniques into a low cost unit and performs effectively at short range.



مشاهدة المرفق 418713

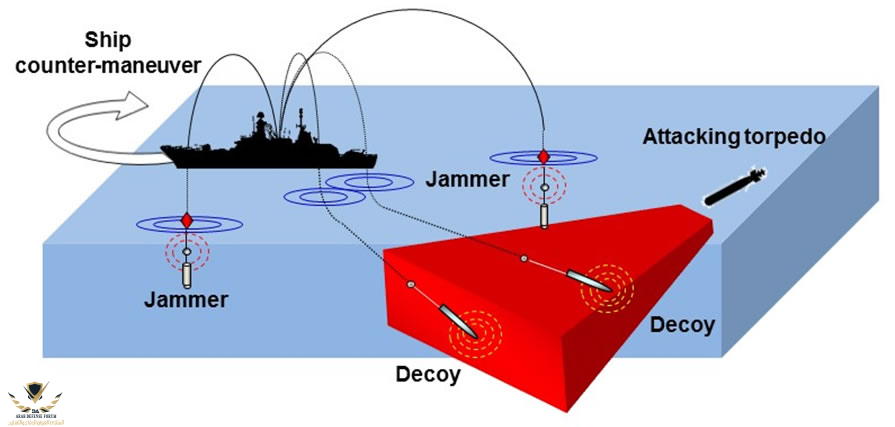

صورة لتوضيح كيفية عمل النظام بمهام مكافحة الطوربيدات عن طريق اطلاق قذائف للتشويش واخرى لللقيام بعمل تمويه .



مشاهدة المرفق 418714

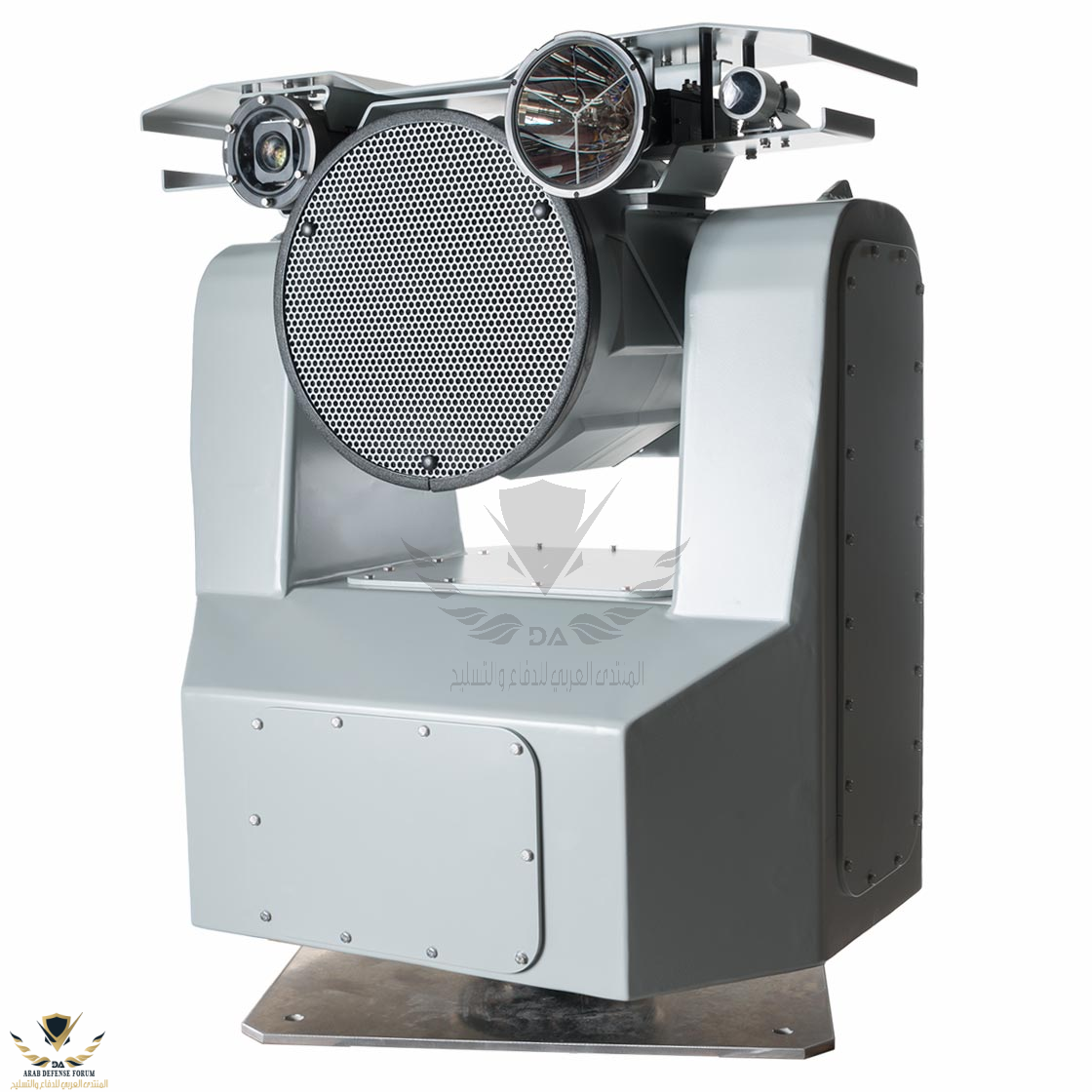

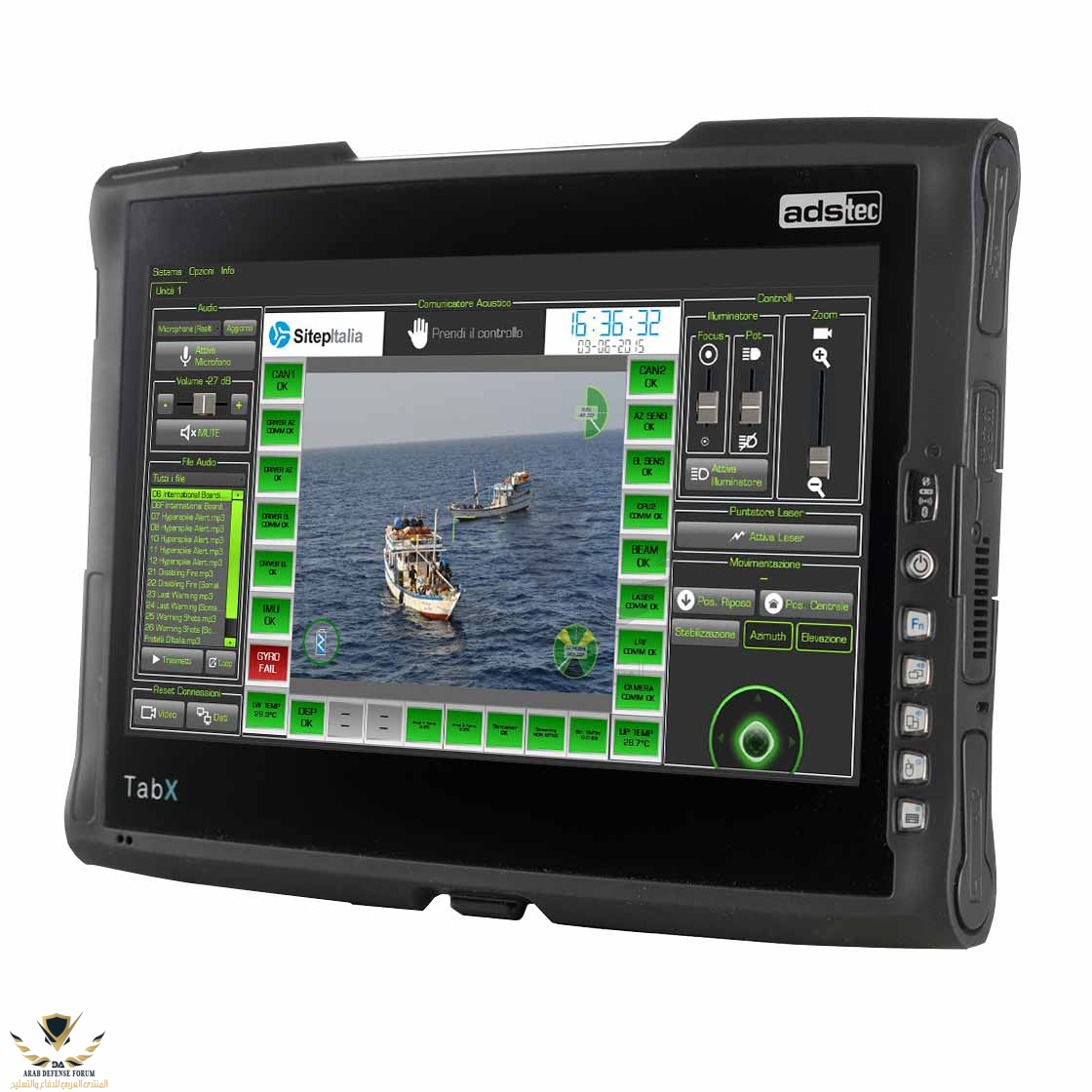

8- two SITEP MASS CS-424 acoustic guns

نظام المراقبة البصرية للمراقبة والتحذير ضد القوارب والاهداف السطحية المتسللة والمزود بكاميرا حرارية للرؤية الليلية لرصد العدائيات المتسلسلة خاصة لمهام مكافحة القرصنة. لديه مدى حتى 3 كلم




مشاهدة المرفق 418715



مشاهدة المرفق 418716



فيديو توضيحي لطريقة عمل النظام



تم وشكرا لكم .. من لديه إضافة او تعديل فليتفضل مشكورا​
هاذا التسليح ولا بلاش 👍🏻
الله يهنيكم وعقبالنا ان شاء الله نحتاج Aster 30 🥺

""هاذا التسليح ولا بلاش 👍🏻
الله يهنيكم وعقبالنا ان شاء الله نحتاج Aster 30 🥺""

عقبالكم يا صديقي ، ما القطع الي تمتلكها المملكة تتمكن من حمل استر ٣٠ ؟

وحش بحرى
كل املى ان الفرقاطات الجديدة الى تعاقدنا عليها و الى هيتم تدشينها فى 2025
تكون النسخة الجديدة الى اعلنت عنها ايطاليا فى 2020
والتى تحمل 32 خلية اطلاق
سعتها نقدر نقول اننا عندنا فرقاطة بتسليح مدمرة

مفيش اخبار عن فرقاطات MEKO هل تم الانتهاء من تجهيز أول فرقاطة وامتى هتوصل؟

وحش بحرى
كل املى ان الفرقاطات الجديدة الى تعاقدنا عليها و الى هيتم تدشينها فى 2025
تكون النسخة الجديدة الى اعلنت عنها ايطاليا فى 2020
والتى تحمل 32 خلية اطلاق
سعتها نقدر نقول اننا عندنا فرقاطة بتسليح مدمرة

حقيقي هتكون نقلة نوعية كبيرة جدا وهتوفر كثافة نيرانية للدفاعات الجوية المرافقة للحاملات

رغم ان القطعتين دول لو ماشين مع بعض ومعاهم جويند وامبسادور وقطعتين ميكو وغواصة تايب هيبقي قوة جبارة طبعا كل ده لحماية حاملتين الطائرات


مفيش اخبار عن فرقاطات MEKO هل تم الانتهاء من تجهيز أول فرقاطة وامتى هتوصل؟
هبحث في الموضوع واشوف

وحش بحرى
كل املى ان الفرقاطات الجديدة الى تعاقدنا عليها و الى هيتم تدشينها فى 2025
تكون النسخة الجديدة الى اعلنت عنها ايطاليا فى 2020
والتى تحمل 32 خلية اطلاق
سعتها نقدر نقول اننا عندنا فرقاطة بتسليح مدمرة
هل يا أخي عدد الخلايا يشمل جميع السفن التي ستبنى ام انها فقط ستكون لطلبية المصرية

تسليح ضعيف للاسف الشديد
صاروخ OTOMAT قديم نوعا ما وبعدد 8 فقط
وعدد خلايا الدفاع الجوي 16 يعني قطعا ان ASTER-30 غير موجود

تسليح ضعيف للاسف الشديد
صاروخ OTOMAT قديم نوعا ما وبعدد 8 فقط
وعدد خلايا الدفاع الجوي 16 يعني قطعا ان ASTER-30 غير موجود
OTOMAT صاروخ قديم :unsure: :unsure:
هل تعلم انة توجد نسخة حديثة منة missile otomat mk2 block 4

وبالنسبة لجزئية الاستر 30
على كدة احنا اشترينا صواريخ استر 30 من ايطاليا عشان نتصور جنبها مثلا ::rolf::::rolf::


هل يوجد امل باضفة 16 خلية اخري للفاقاطة لتكون 32 خلية اطلاق !؟

تسليح ضعيف للاسف الشديد
صاروخ OTOMAT قديم نوعا ما وبعدد 8 فقط
وعدد خلايا الدفاع الجوي 16 يعني قطعا ان ASTER-30 غير موجود

الاوتومات قديم والفرقاطة ضعيفة والاستر 30 dummy مش موجود
وانت وانا اه يا حبيبي انا ، انت محتاج ام كلثوم تيجي تغنيلك يا صديقي
قبل ما امشي بس واهجر المنتدي انت متخيل ان الفرقاطة بتطلع تحارب لوحدها مثلا ،، طيب انت متخيل انت هتستهدف كام سفينة بال 8 دول حتى لو لوحدك ؟
طيب انت عارف ان الميكو 32 خلية ميكا ؟ عارف انهم بيمشوا مجموعة مع بعض يعني ميكو جويند فريم امبسادور بيري ؟؟
تقدر تقولي التشكيل ده في كام صاروخ سطح سطح او عمق سطح







المرفقات

  • 1631625862604.png
    733.2 KB · المشاهدات: 116

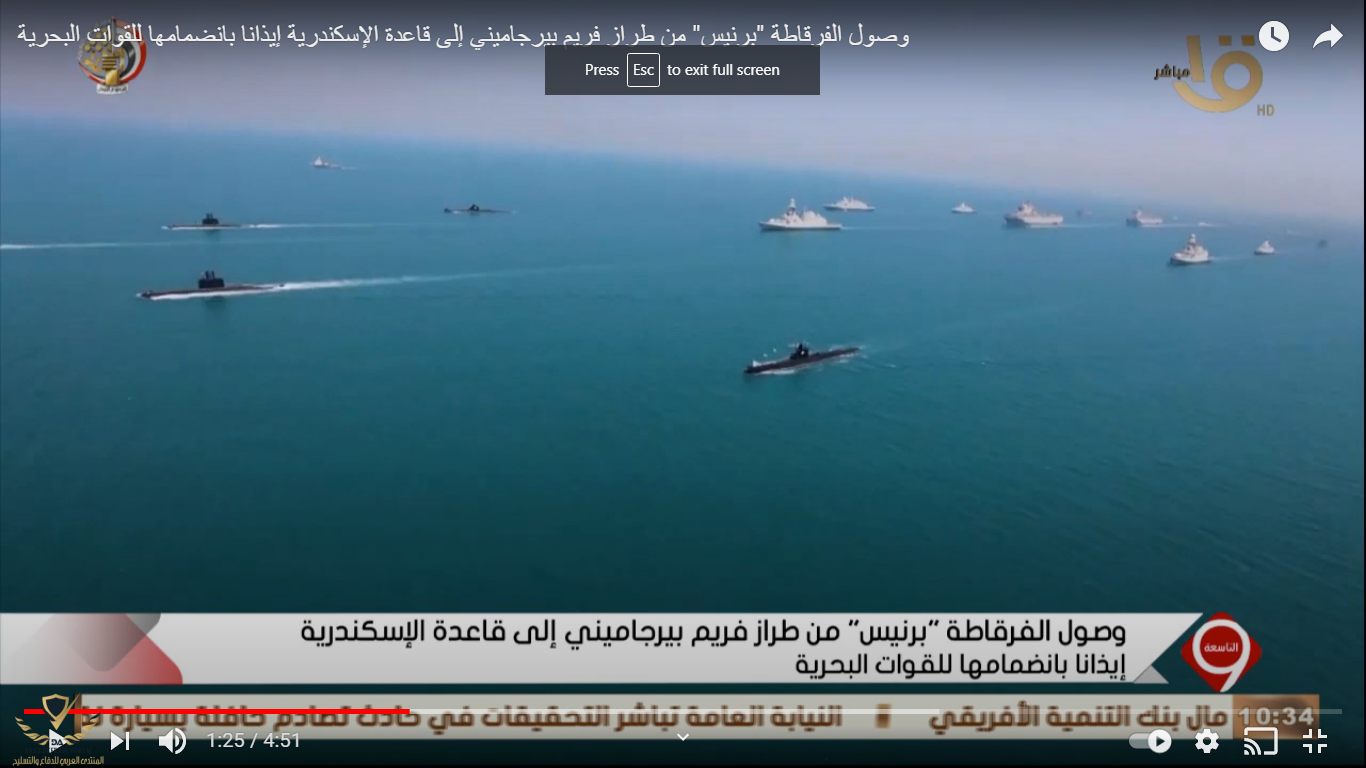

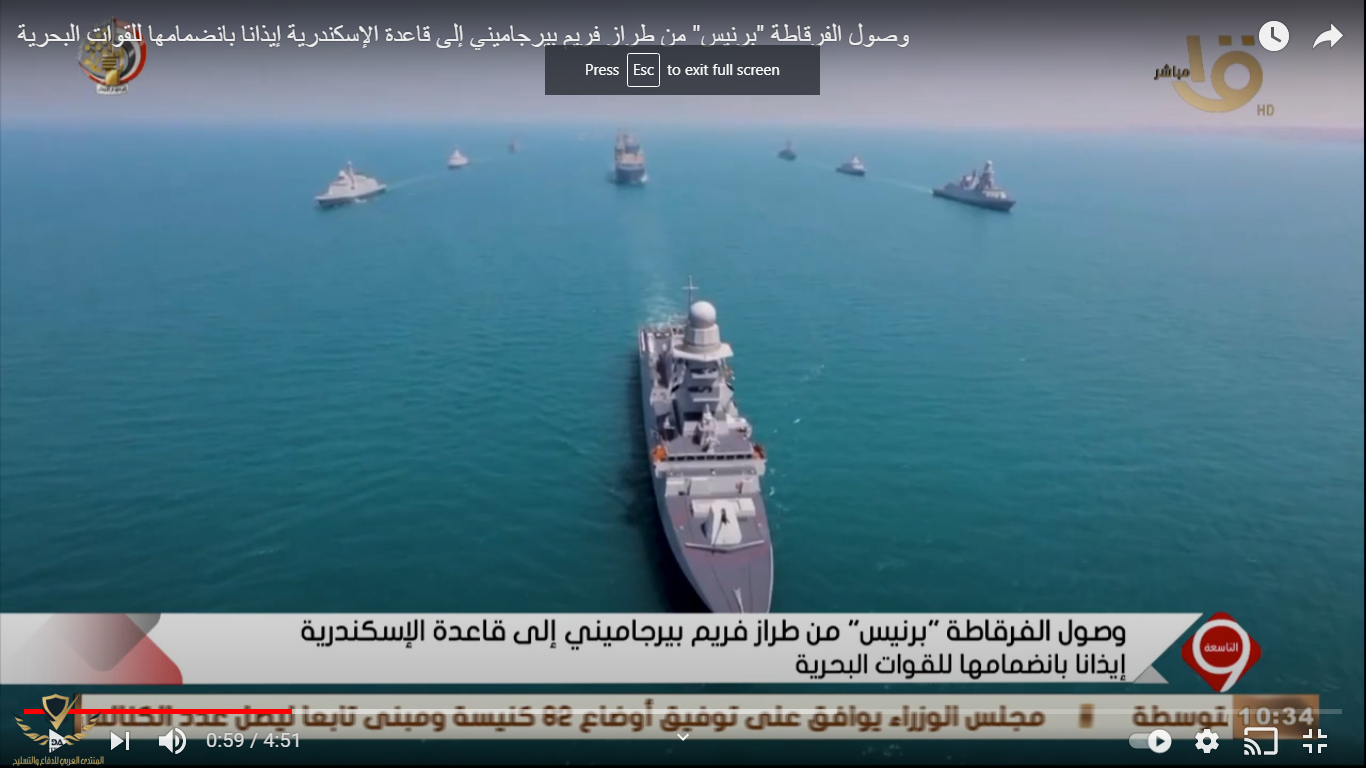

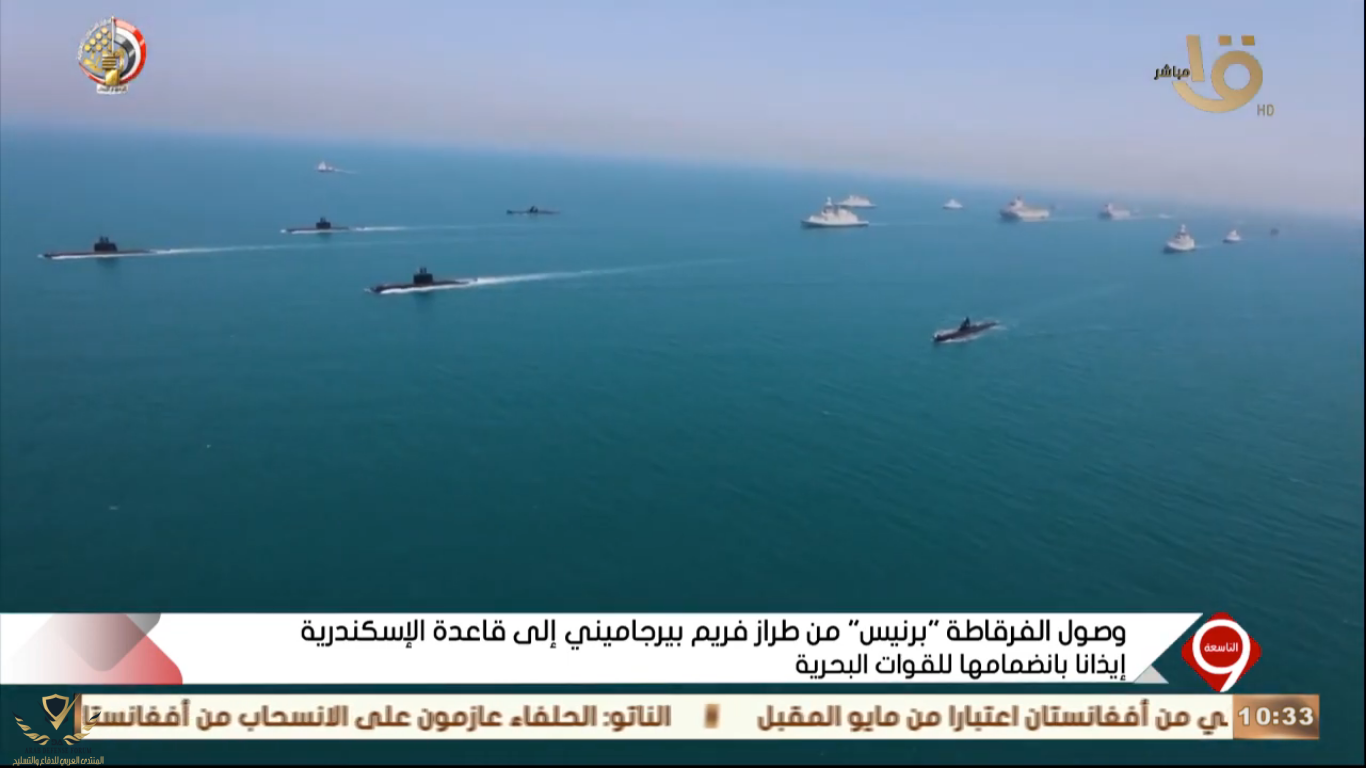

الاوتومات قديم والفرقاطة ضعيفة والاستر 30 dummy مش موجود
وانت وانا اه يا حبيبي انا ، انت محتاج ام كلثوم تيجي تغنيلك يا صديقي
قبل ما امشي بس واهجر المنتدي انت متخيل ان الفرقاطة بتطلع تحارب لوحدها مثلا ،، طيب انت متخيل انت هتستهدف كام سفينة بال 8 دول حتى لو لوحدك ؟
طيب انت عارف ان الميكو 32 خلية ميكا ؟ عارف انهم بيمشوا مجموعة مع بعض يعني ميكو جويند فريم امبسادور بيري ؟؟
تقدر تقولي التشكيل ده في كام صاروخ سطح سطح او عمق سطح


مشاهدة المرفق 418850


مشاهدة المرفق 418851

متعرفش الجزاير عندها كام فرقاطة ؟

هل يوجد امل باضفة 16 خلية اخري للفاقاطة لتكون 32 خلية اطلاق !؟

اعتقد صعب لكن في الصفقة الاضافية اعتقد ممكن تكون النسخة ال 32 خلية ، كمان الميكو جاية بالفعل بعدد 6 قطع 32 خلية ميكا للدفاع الجوي
