منظومة الجحيم Club-K

[Nuclear]

​

مقدمة​

منظومة صواريخ كروز الروسية "متعددة المهام" Club-K"

هو مجمع صاروخي "متخفي" على شكل حاوية نقل خاصة بالسفن بحرية فهو اخر شئ يفكر به العدو و نظرا لملايين حاويات من شبه المستحيل تعقب و تدمير المنظومة الا في حالة كشفها و تتبعها
يمكن ان تزود بهذا المجمع قوات دفاع الساحلية والسفن البحرية والبواخر من كافة الانواع وعربات السكك الحديد. ويتم نصب المجمع داخل حاوية بحرية طولها 40 قدما (12 مترا).

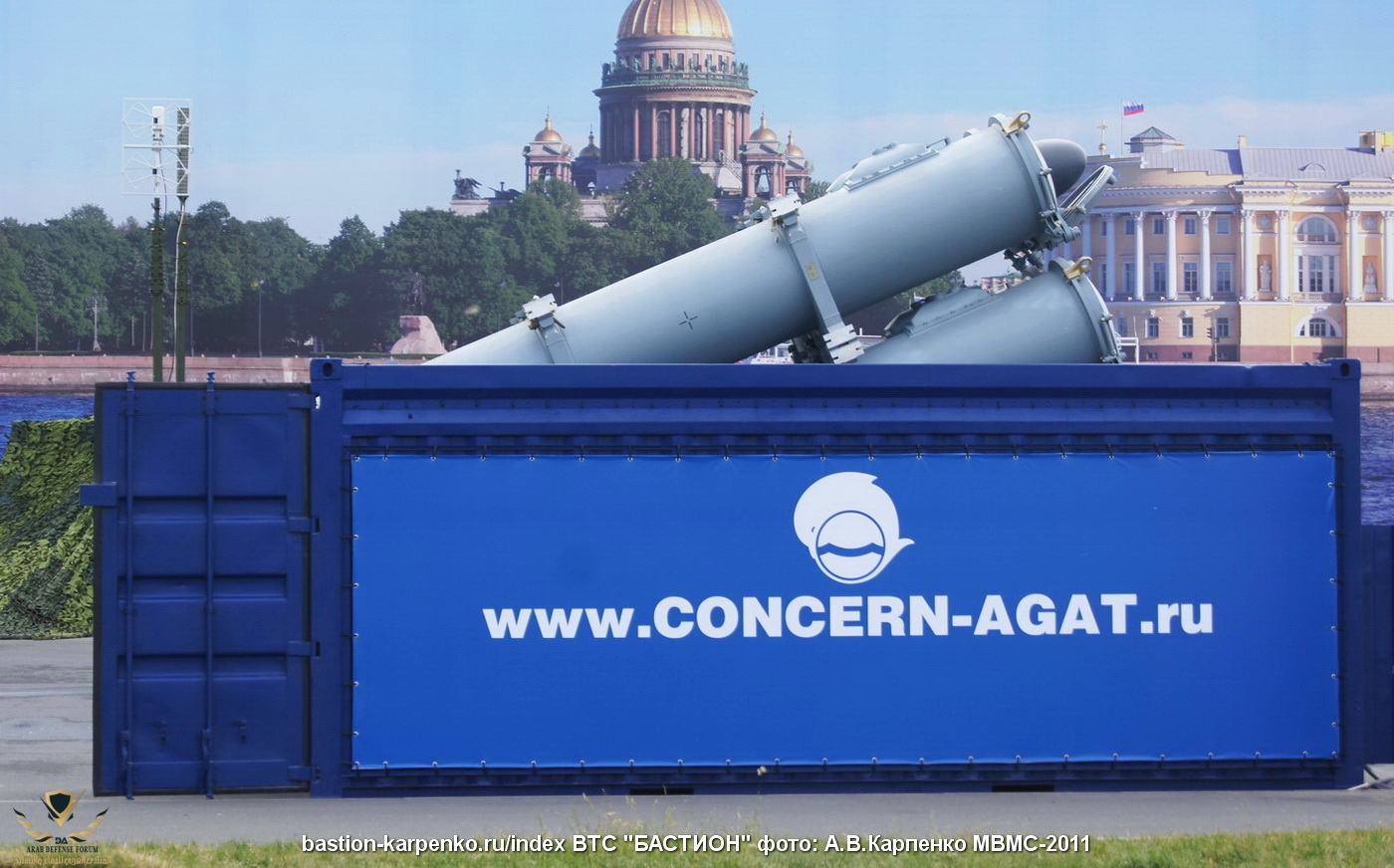

قدم JSC "Concern" Morinformsystem-Agat "في IMDS-2011 في سانت بطرسبرغ ، ثم MAKS-2011 في جوكوفسكي عرضًا مفتوحًا فريدًا ، والذي قدم لأول مرة عينات كاملة من أحدث مجمع حاويات لأسلحة الصواريخ" Club -K "في نسختين: حاوية 40 قدمًا بصواريخ 3M-54TE و 3M-54TE1 و 3M-14TE ؛ حاوية 20 قدمًا بصواريخ Kh-35UE. مجمع« Club-K »يمكن نصبه هاى سواحل وسفن مختلف الفئات والسكك الحديدية وشاحنات.

تسبب مجمع حاويات أسلحة الصواريخ "Club-K" في حالة من الذعر بين الخبراء العسكريين الغربيين ، حيث يمكن أن يغير تمامًا قواعد الحرب الحديثة. يمكن تركيب حاوية مدمجة على السفن أو الشاحنات أو منصات السكك الحديدية ، وبسبب التمويه الممتاز لنظام الصواريخ ، سيتعين على العدو إجراء استطلاعات أكثر شمولاً عند التخطيط للهجوم.

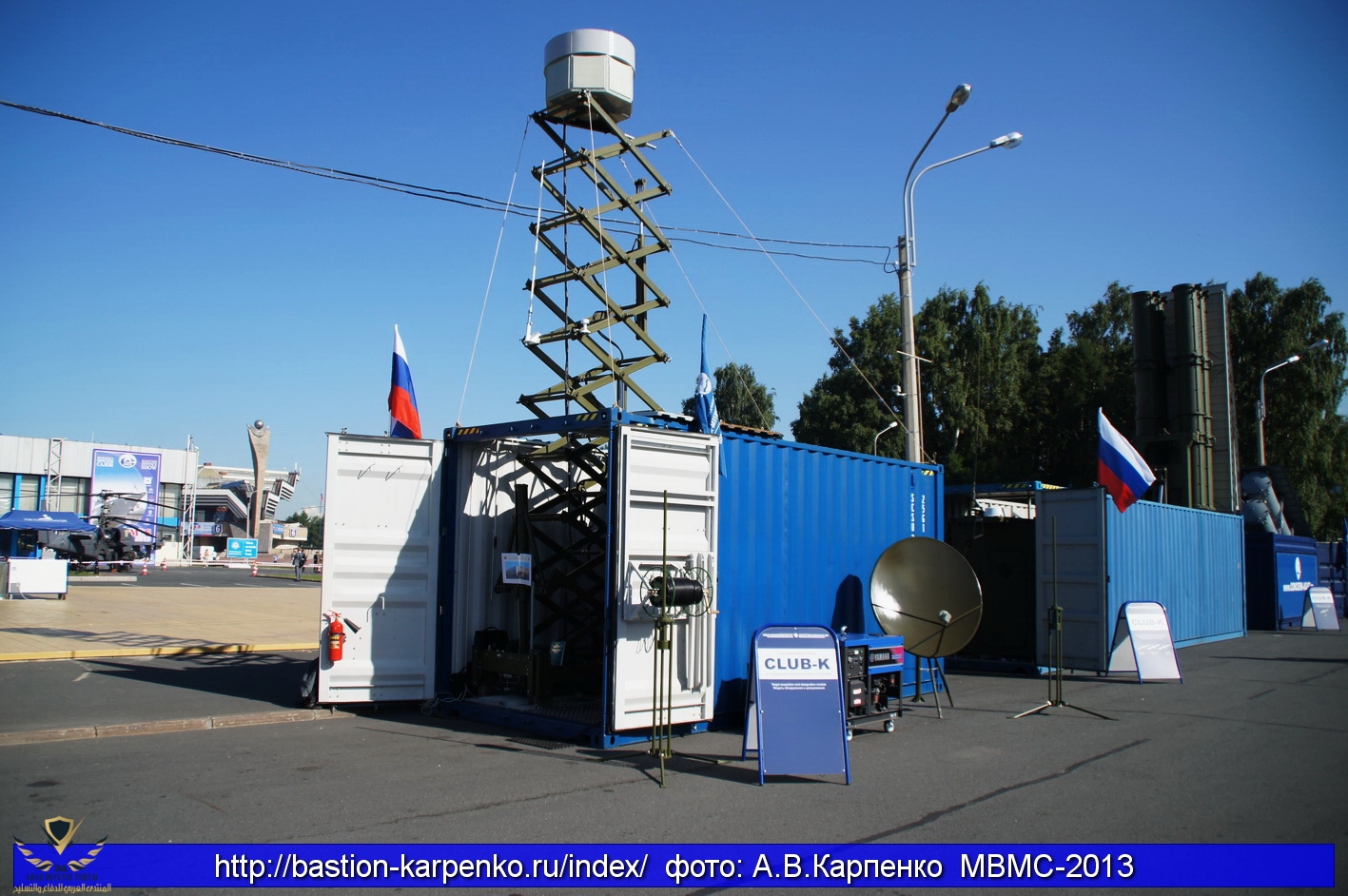

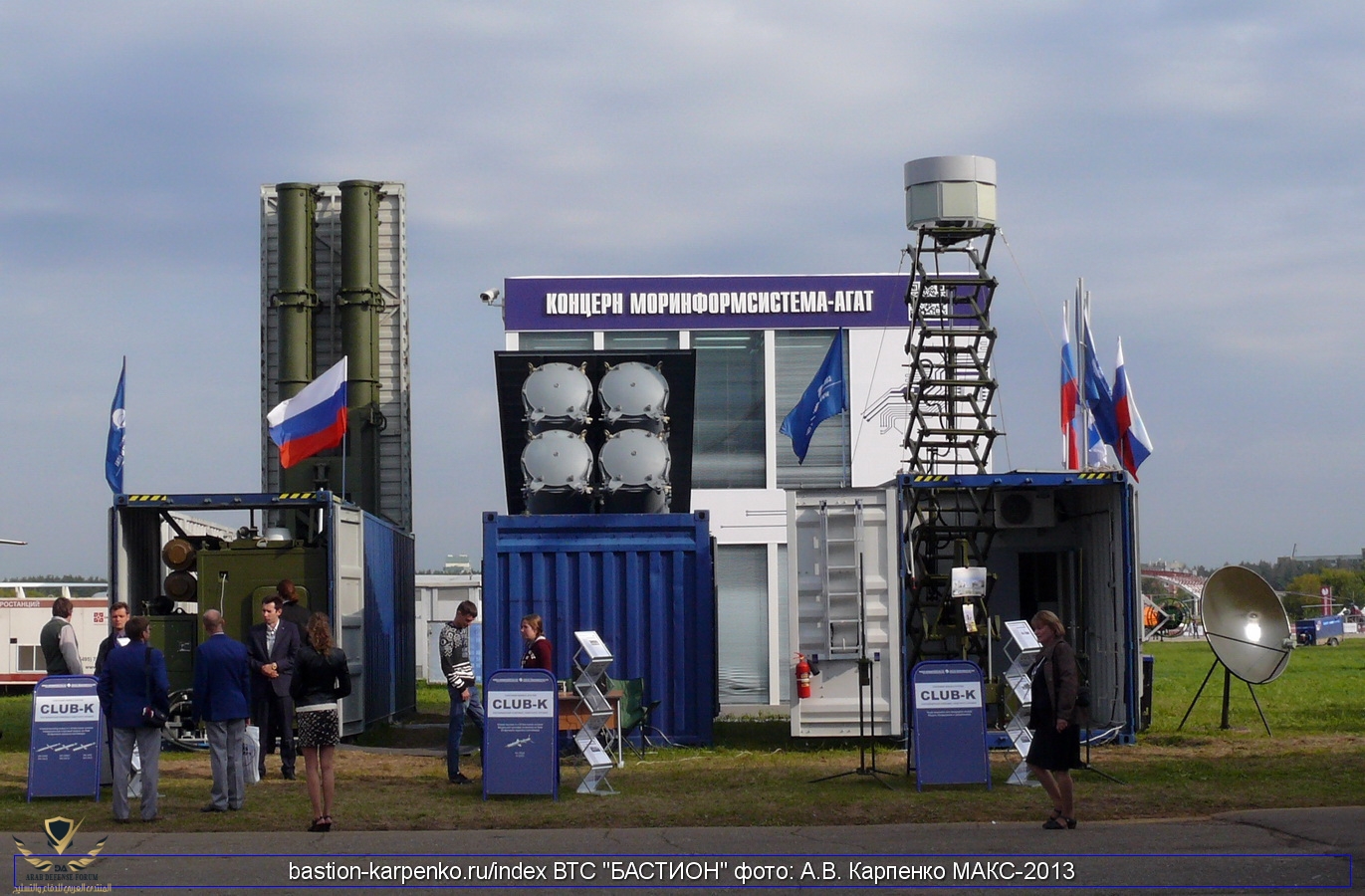

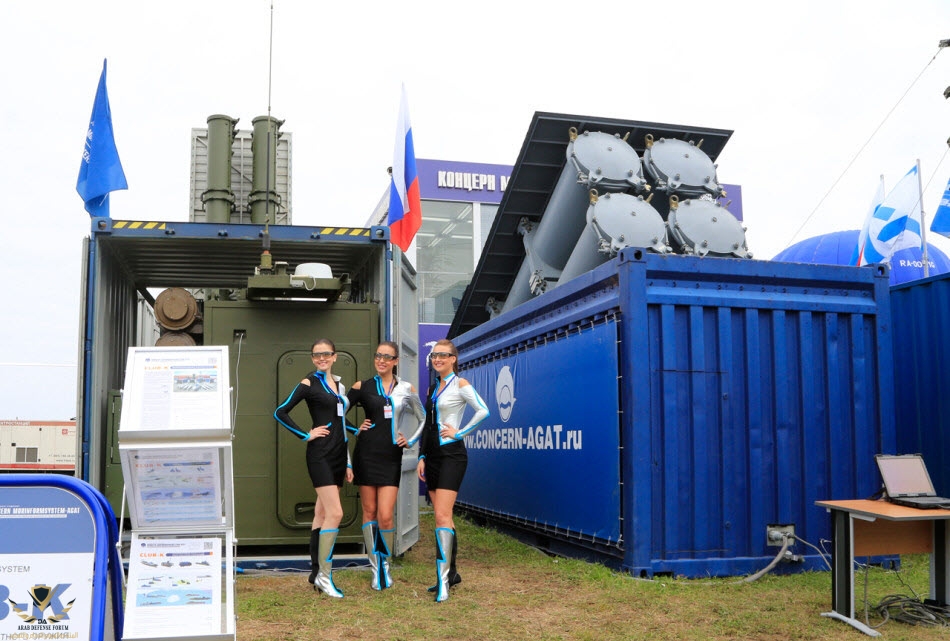

في صالون الطيران والفضاء الدولي MAKS-2013 في جوكوفسكي كونسيرن ، تم تقديم "Morinformsystem-Agat" مجمع الصواريخ الحاوية "Club-K". وهي تشمل قاذفات صواريخ 3M-54E و 3M-14E و Kh-35UE ،

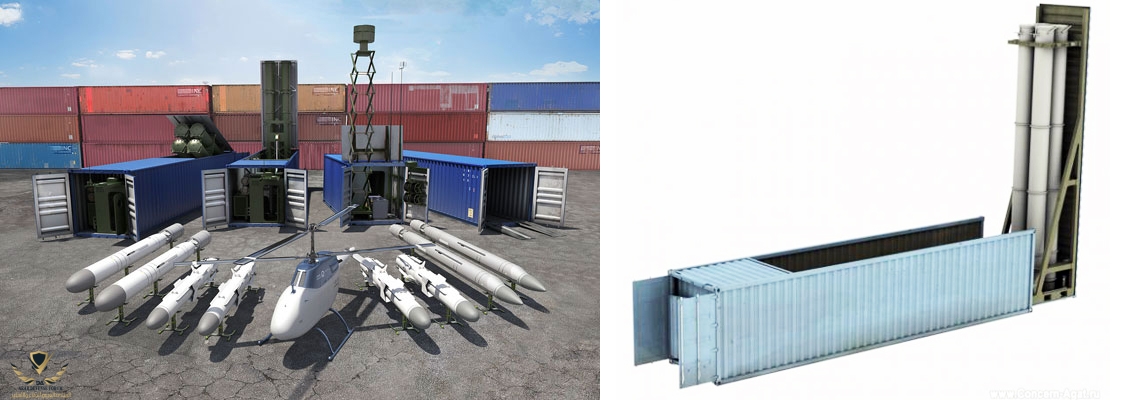

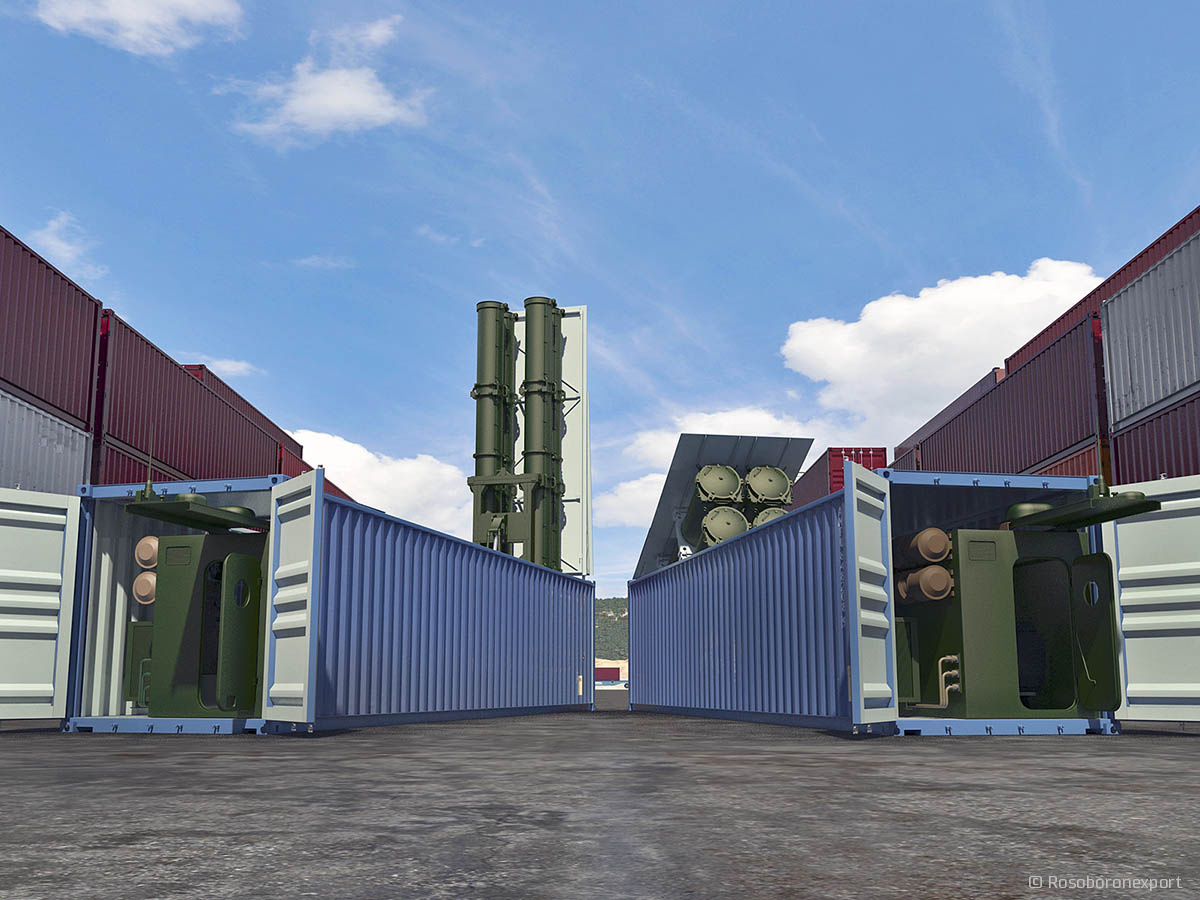

يفتح نظام الصواريخ المعياري المحمول CLUB-K ، الذي لا مثيل له في العالم ، صفحة جديدة في إنشاء أسلحة دفاعية لجيل جديد. تم تطويره في JSC "Concern" Morinformsystem-Agat. نظام صواريخ حاويات Club-K هو خارجيًا مجموعة من ثلاث حاويات شحن قياسية 20 أو 40 قدمًا ،

وفيها وحدة إطلاق عالمية ووحدة تحكم قتالية و تواجد وحدة الإمداد والأنظمة المساعدة. تستخدم "Club" مجموعة واسعة من الذخيرة

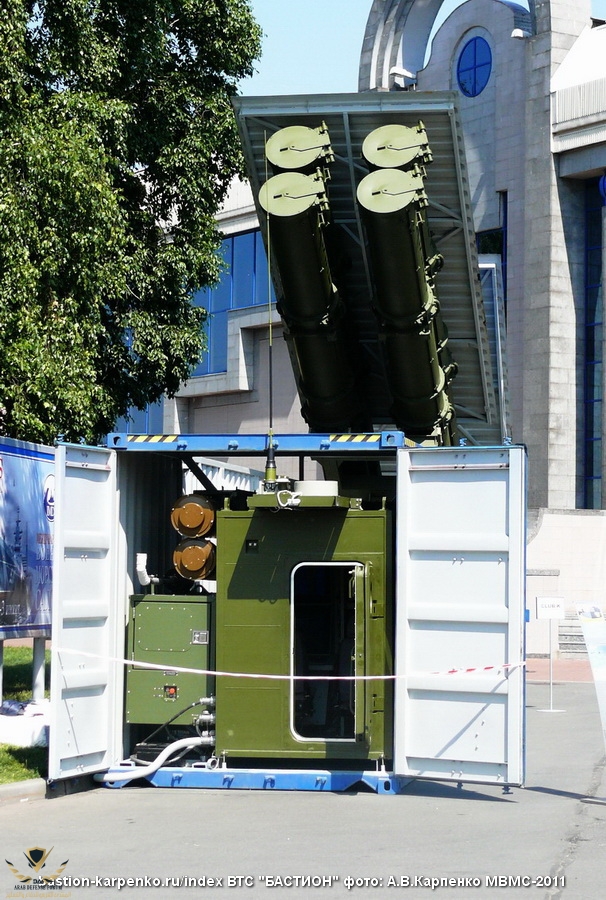

، يتكون مجمع Club-K من وحدة الإطلاق العالمية (USM) ووحدة التحكم القتالي (MoBU) ووحدة تزويد الطاقة ودعم حية (IEJ). تحتوي وحدة الإطلاق على قاذفة رفع لأربعة صواريخ. تم تصميم USM لإعداد وإطلاق الصواريخ من حاويات النقل والإطلاق.

​

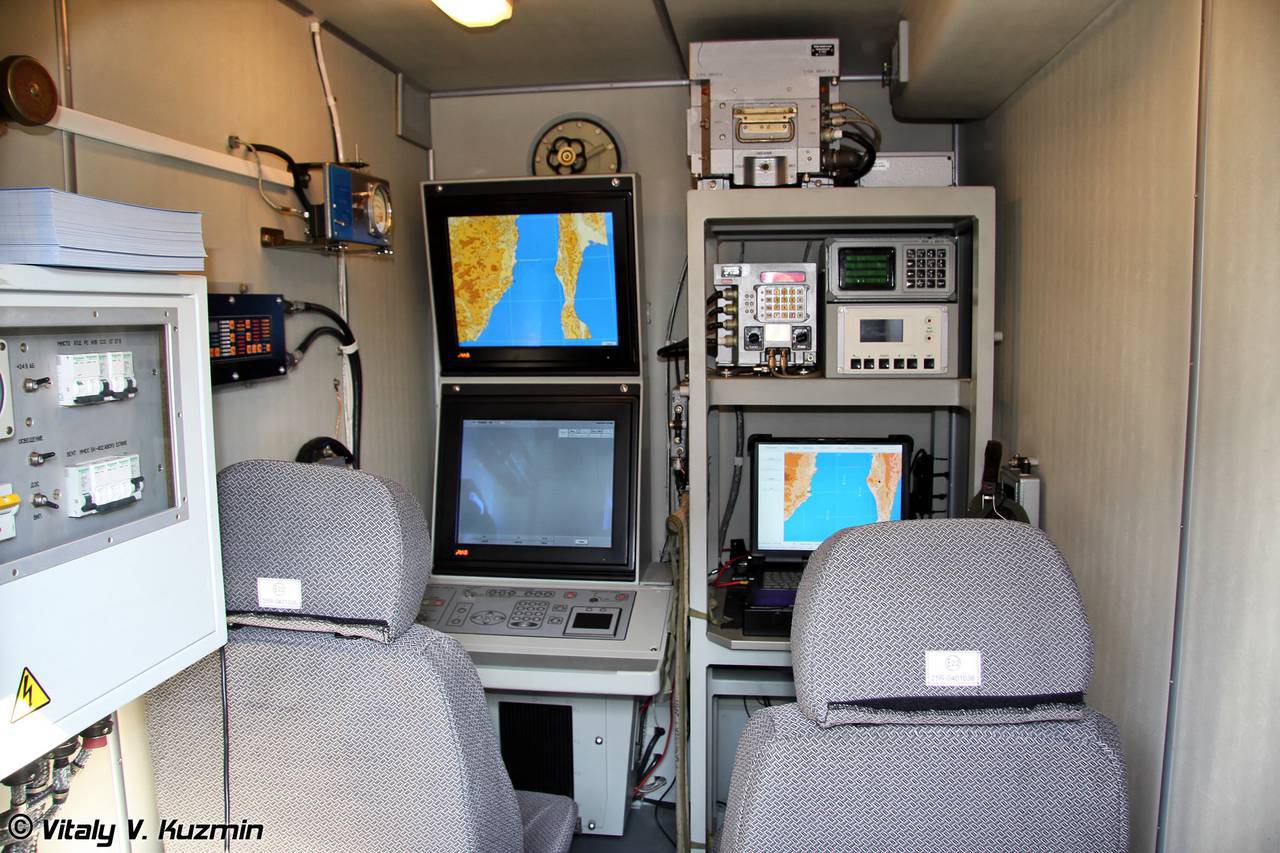

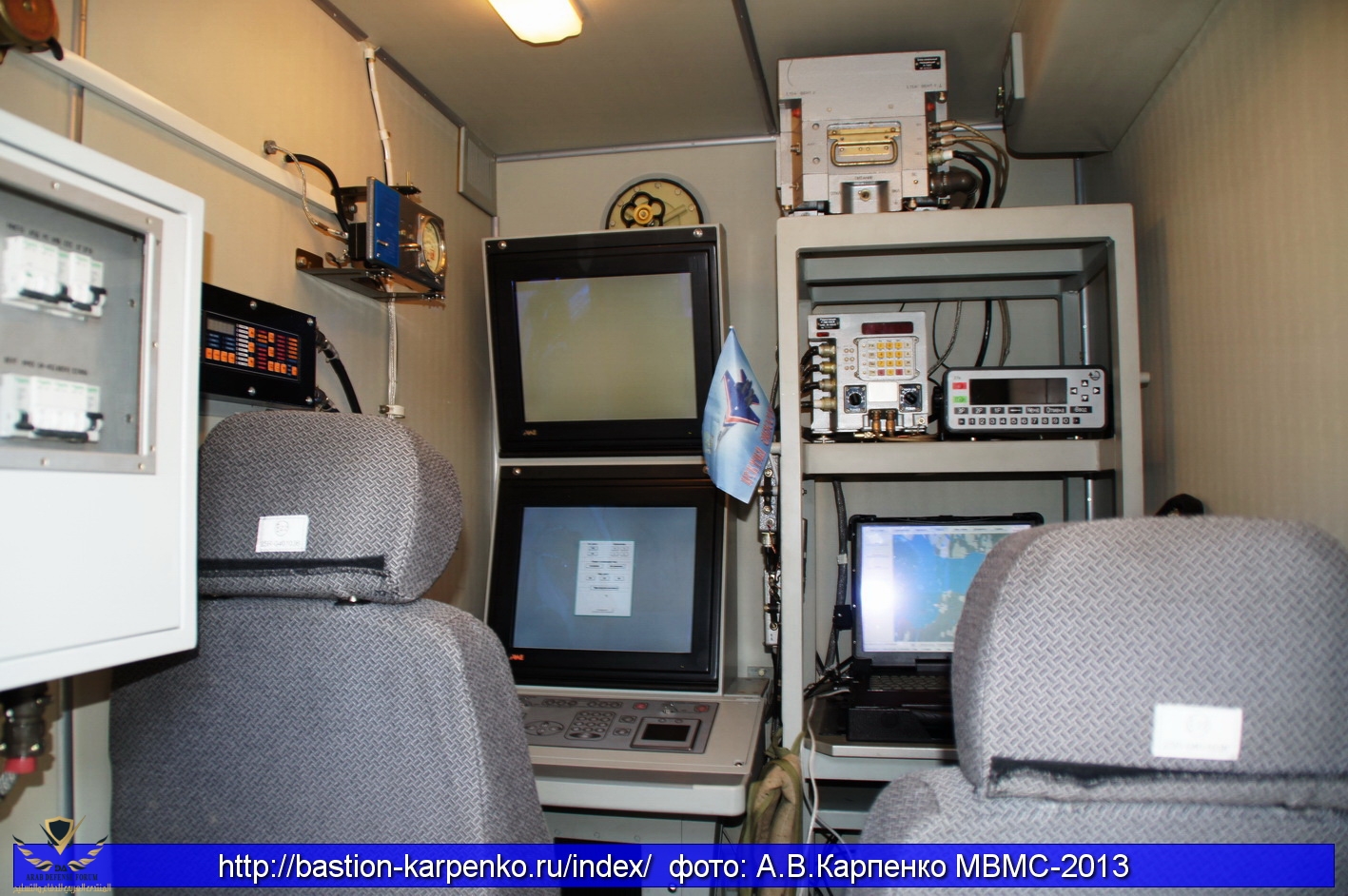

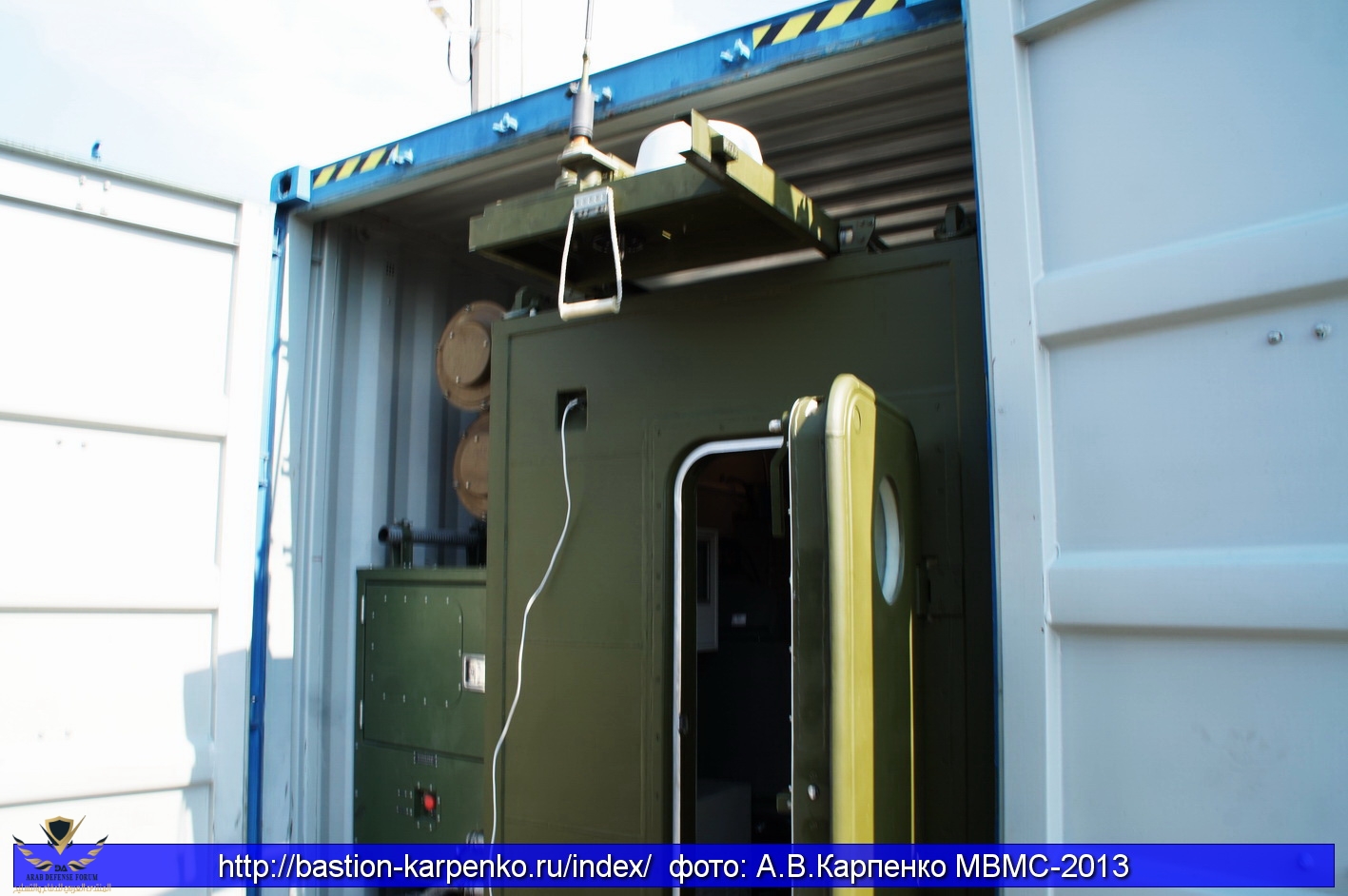

يوفر MoBU​

- الصيانة اليومية والتفتيش الروتيني للصواريخ.
- استقبال CU والأوامر لأداء التصوير
- حساب بيانات الإطلاق الأولي
- إعداد ما قبل الإطلاق
- توجيه و تغير مسار طيران وإطلاق صواريخ كروز.
يمكن تصميم وتصنيع MoBU و MEJ هيكليًا في شكل حاويات بحرية منفصلة قياسية

​

الميزات​

- امكانية استخدام المجمع في اية منصات برية او بحرية،

- سهولة ايصال المجمع الى مواقع الاطلاق،

- امكانية تدمير الاهداف البحرية والبرية على حد سواء،

- امكانية تطوير المجمع وزيادة عدد الصواريخ المستخدمة.

​

السعر​

وقد قدم مكتب "نوفاتور" الروسي للتصميم في معرض ماليزيا لاسلحة القوات البرية الذي اقيم في 19 – 22 نيسان 2012
في كوالالمبور، قدم منظومة "Club – k " الصاروخية.
وتبلغ قيمة كل حاوية للمنظومة 15 مليون دولار
وقد اطلق المصممون على هذه المنظومة تسمية السلاح الاستراتيجي السهل وتزود المنظومة ب 4 صواريخ بالستية مجنحة بحرية كانت او برية
​

---

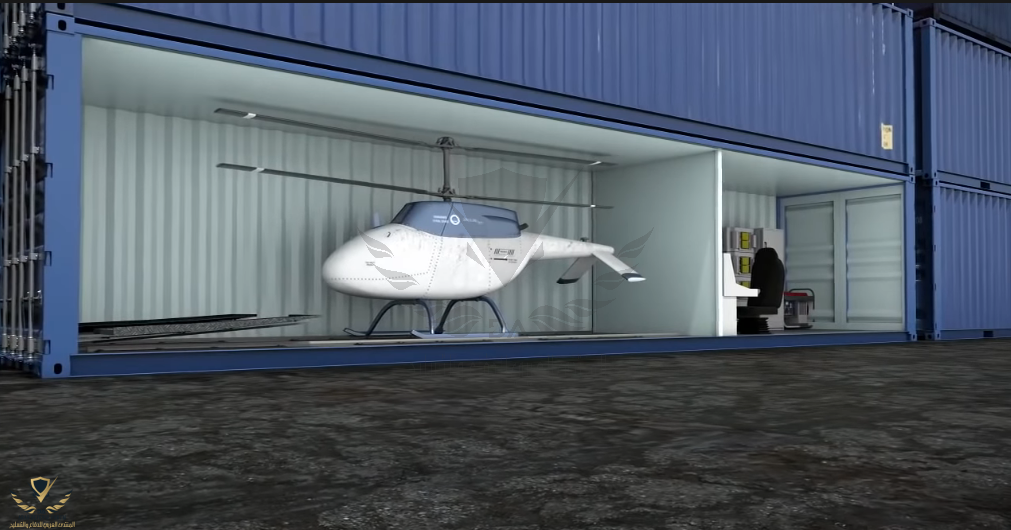

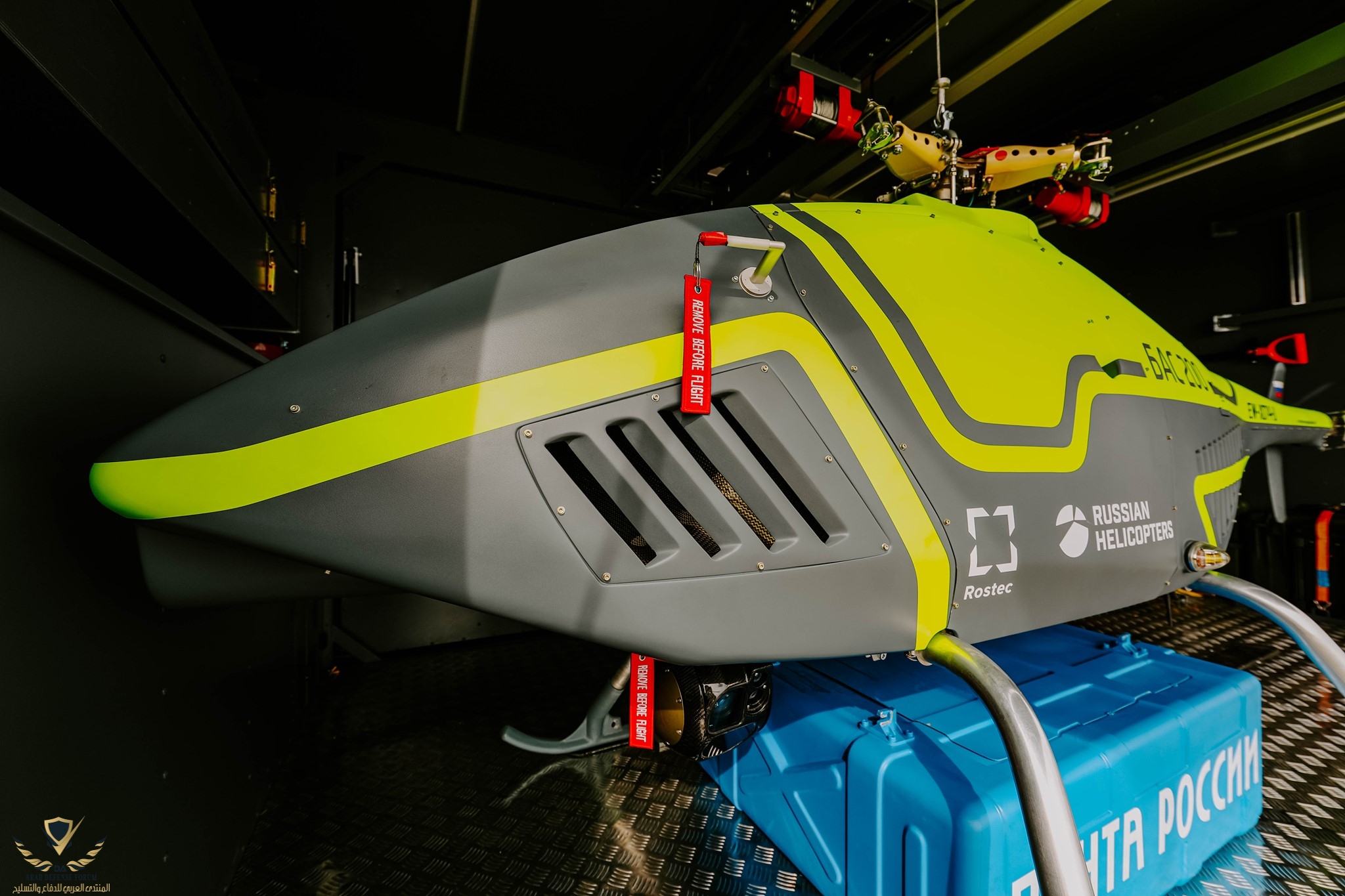

وحدة الكشف وتحديد اهدف ، وطائرة هليكوبتر بدون طيار.

​

---

يمثل نظام الصواريخ Club-K نظامًا جديدًا
وسيلة خطيرة للحرب ، وإحدى الوسائل الغير ممنوعة في القانون الدولي
يتم تجهيز حاوية بصواريخ كروز " مضادة للاهداف الارضية - مضادة للقطع البحرية "

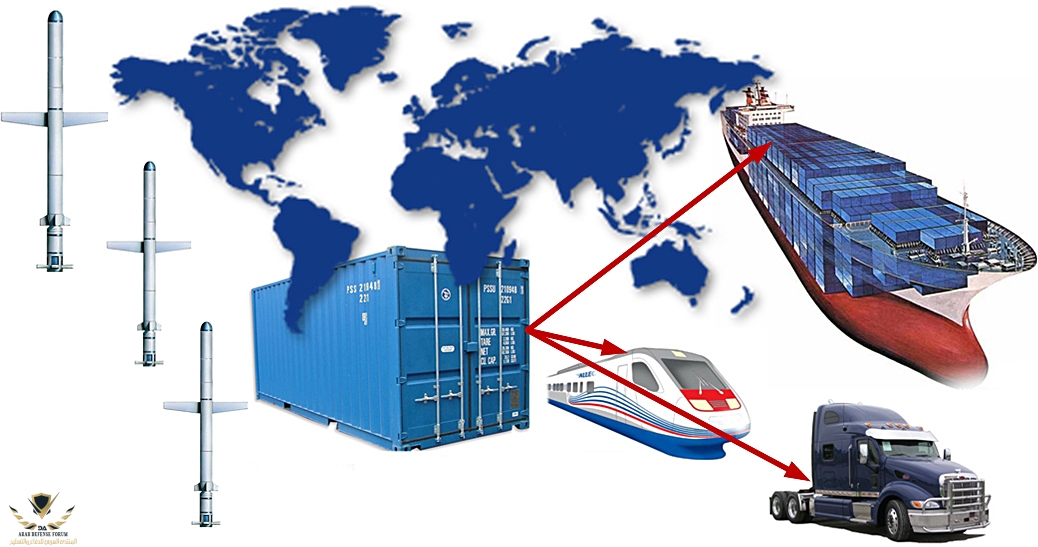

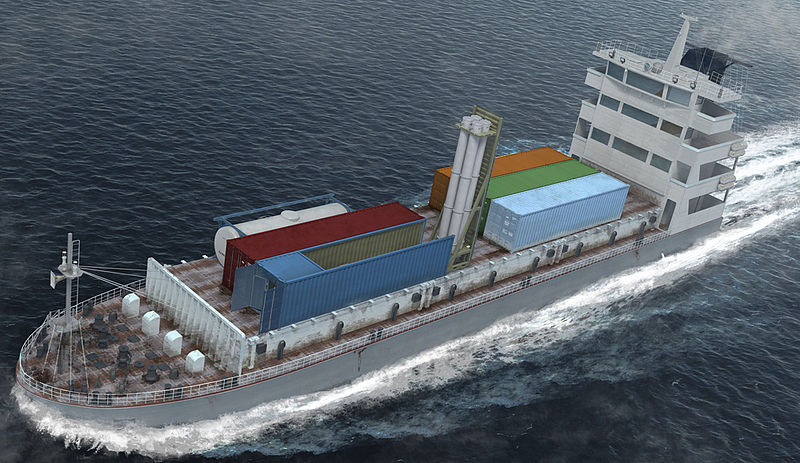

يتم وضع الحاوية على سطح سفن الشحن , الشاحنات , قطارات , سفن انزال

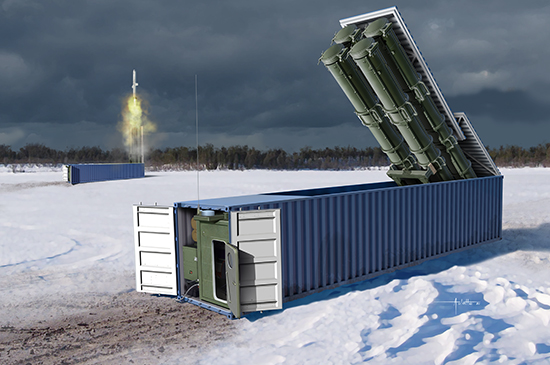

يكشف النظام عن نفسه فقط عندما يفتح سقف الحاوية ، ويرتفع الصاروخ ويطلق الى الهدف
عمليات الإطلاق في المعارض الدفاعية توضح أن سهولة النقل والإخفاء منظومة Club K توفر مزايا واضحة
لطرف محارب في حرب من خلال السماح لمنصة إطلاق بسهولة الاقتراب
من السفن الحربية عالية القيمة و طائرات العدو و قواته البرية دون تفكير حتى انها منظومة هلاكهم

---

في حين أن الضحايا المباشرين لمثل هذا الهجوم سيكونون
المقاتلين الذين يعتبرون أهدافًا مشروعة بموجب القانون الدولي طبيعة السلاح تشبه الحرباء و طريقة عمله تقتضي بالهجوم و تظاهر بوضع مدني مثل هذه تكتيكات بامكانها الحاق ضرر كبير و غير متوقع مع سرعة اكتشاف و اعتراض للصاروخ قليلة بسبب طبيعة مساره و انخفاض بصمته رادارية

​



[Nuclear]

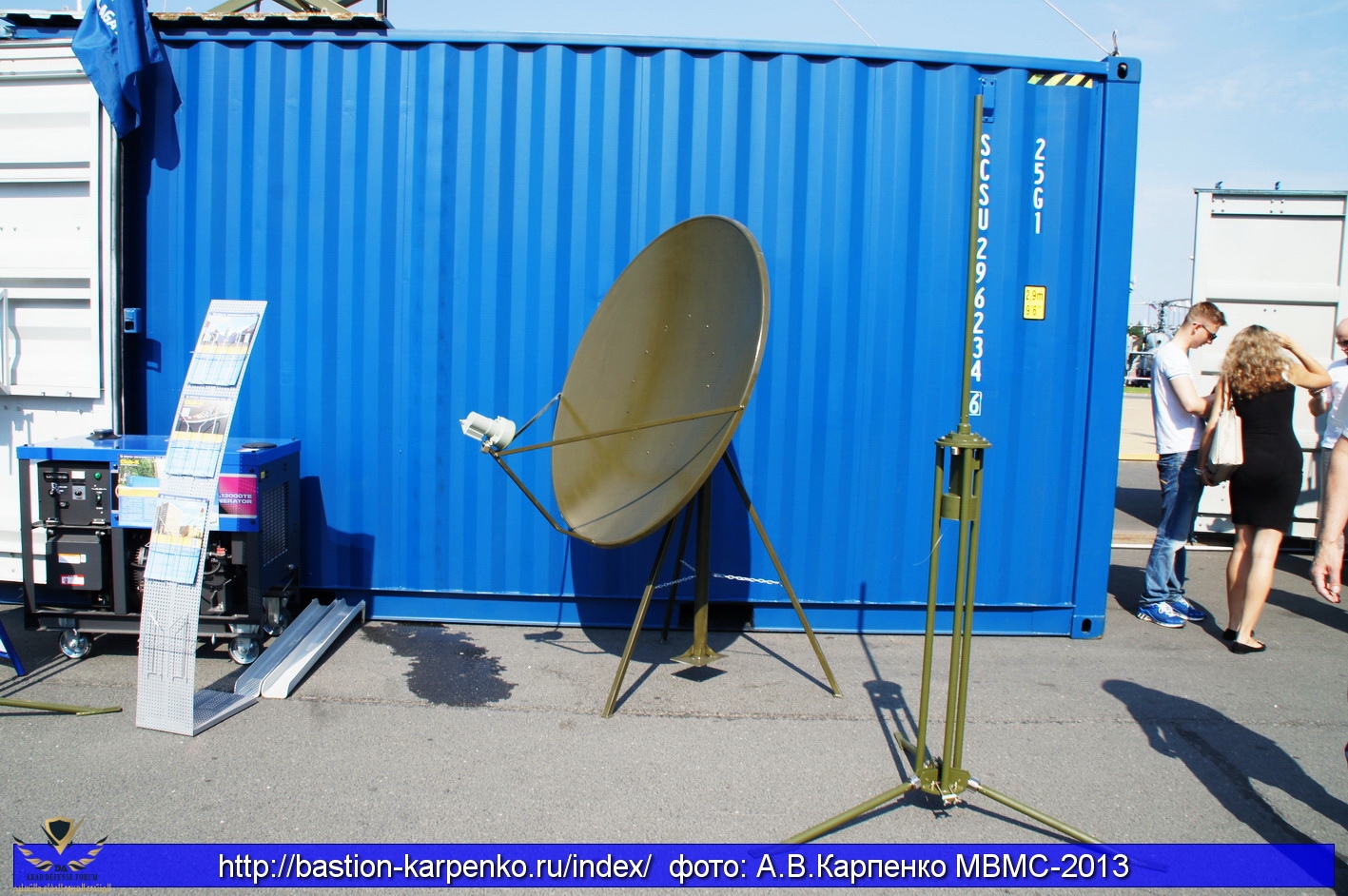

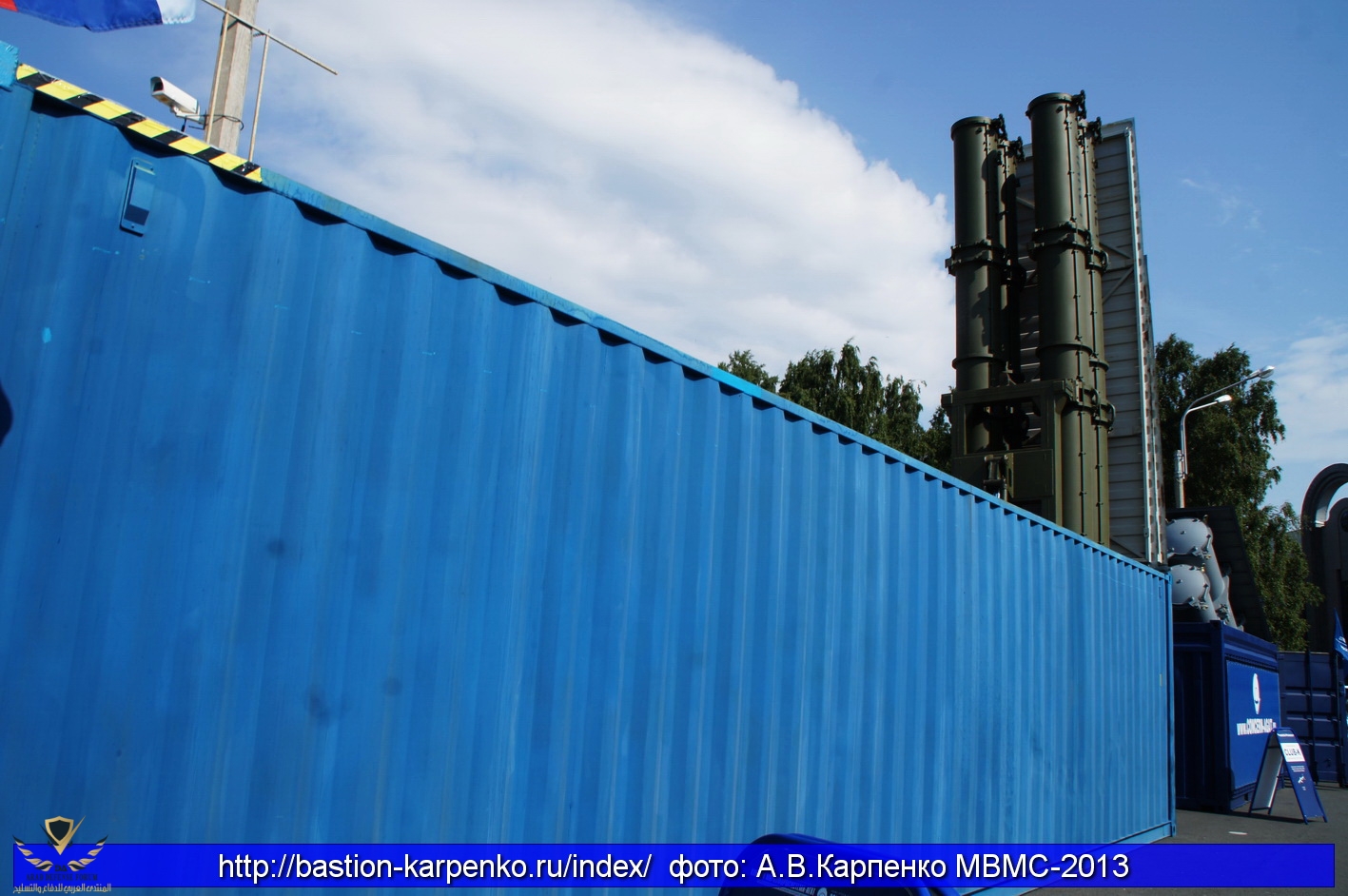

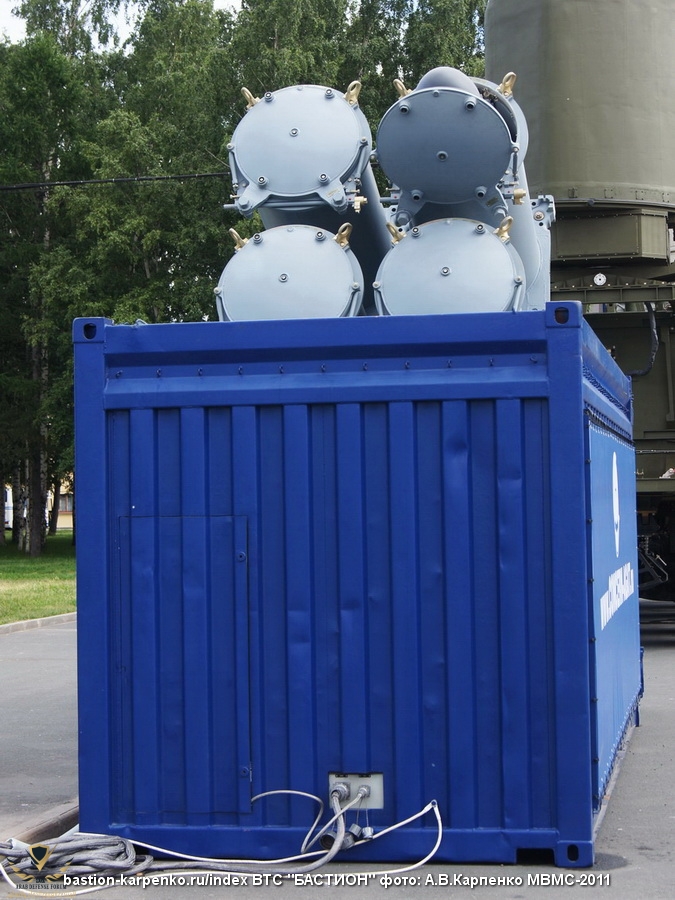

صور المنظومة​



[Nuclear]

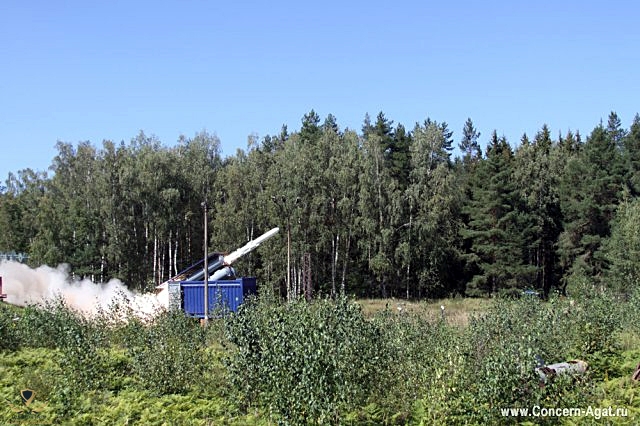

تجارب المنظومة​

قوة تفجير صاروخ
KH-35 UE
​



[Nuclear]

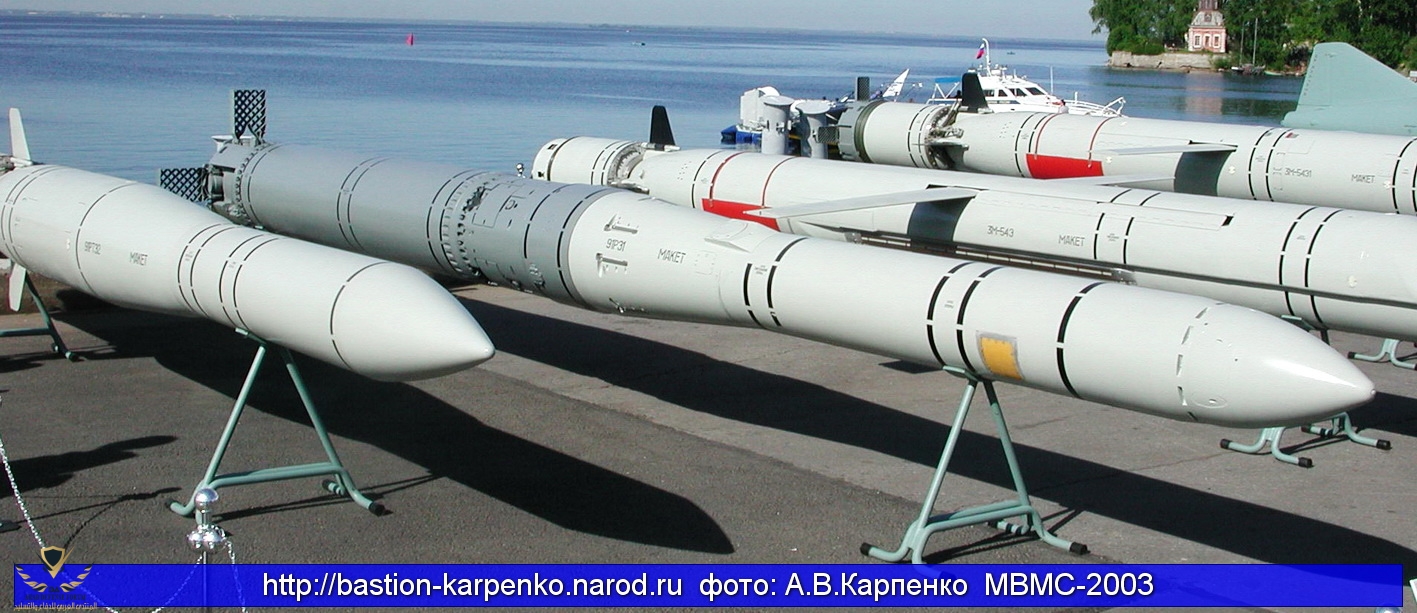

صواريخ المنظومة​

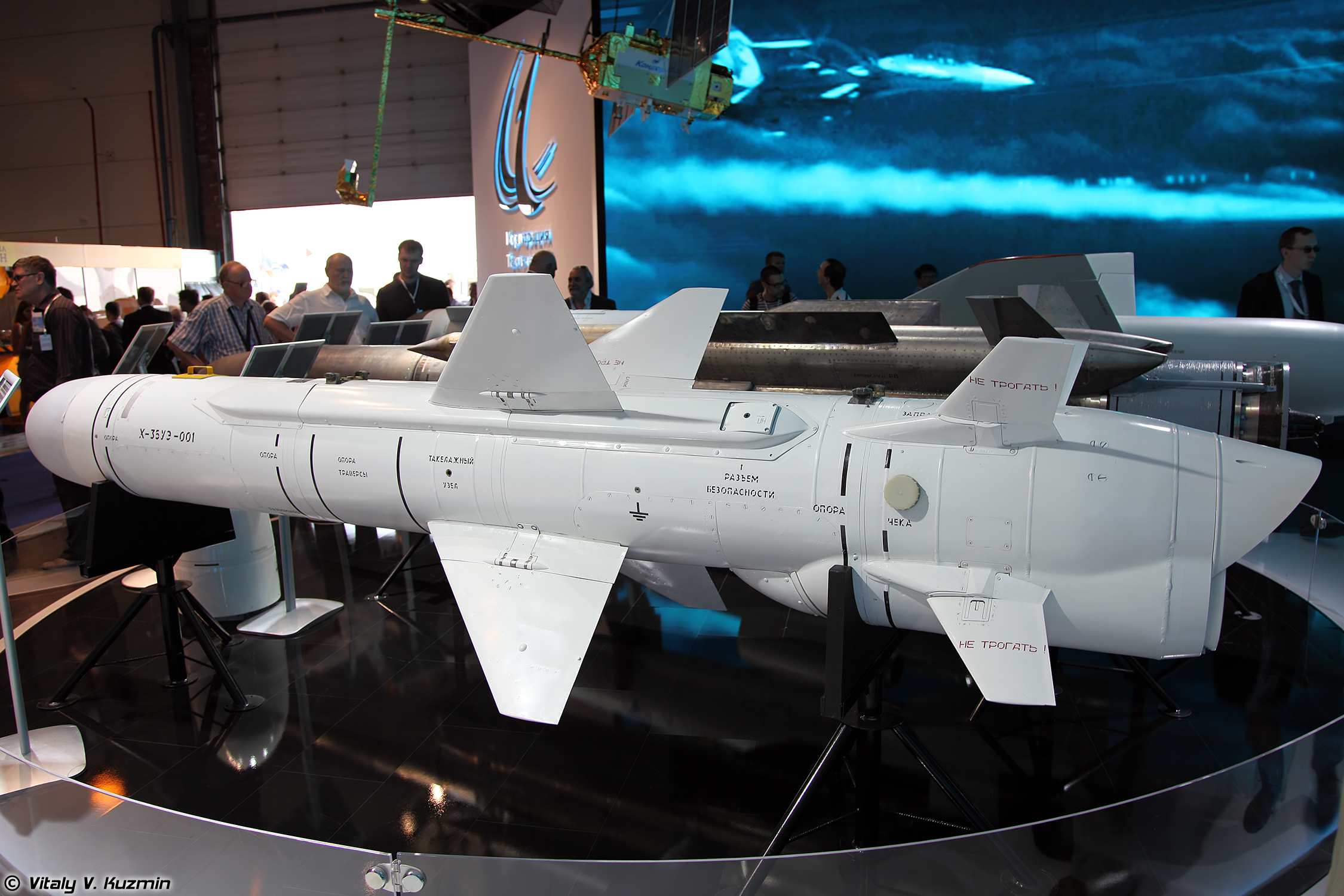

3M-54KE, 3М-54KE1, Kh-35UE anti-ship missiles

3M-14KE, Kh-35UE land-attack missiles​

​

​

Tactical and technical characteristics​	Winged rockets​	​	​	​
3m-54KE​	3m-54KE1​	3M-14KE​	X-35UE​	​
Type of combat part​	​	penetrating action​	action​	fragmentary penetrating type​
Shooting range, km​	12,5-15…220​	12,5-15…275​	Until 275.​	up to 260.​
Flight speed of the flight stage, m / s​	180…240​	180…240​	180…240​	260…280​
Maximum combat speed speed, m / s​	at least 700.​	​	​	​

موضوع عن صاروخ كاليبر
@Sikorsky



[Nuclear]

وتقول صحيفة "ديلي تلغراف" إنه لو كان لدى العراق في عام 2003 أنظمة صواريخ من طراز "Club-k"، لكان الغزو الأمريكي للخليج العربي مستحيلا : فأي سفينة شحن مدنية في الخليج سيكون لها تهديد محتمل للسفن الحربية والمدنية

واعرب خبراء البنتاجون عن قلقهم من ان روسيا تعرض علنا " Club-k " على كل من يتعرض لتهديد بشن هجوم من جانب الولايات المتحدة . وفي حال دخول مجمع الصواريخ هذا إلى فنزويلا أو إيران، فإن هذا، وفقا للمحللين الأمريكيين، يمكن أن يزعزع استقرار في العالم.

«هذا النظام يجعل من الممكن اطلاق الصواريخ المجنحة على نطاق لم نشهده بعد. - يقيّم إمكانانيات " Club-K " مستشار البنتاغون روبن جونسون . - بفضل تخفي و امكانية التنقل بمختلف وسائل ، لن تتمكن من بعد الآن من تحديد ما إذا كان العدو يستخدم هذه المنظومة
في البداية ، كانت شواطئكم بها سفينة شحن غير ضارة ، وفي اللحظة التالية دمرت بالفعل منشآتكم العسكرية ».

انتهى ...

​



[Nuclear]



[Ozone]

وتقول صحيفة "ديلي تلغراف" إنه لو كان لدى العراق في عام 2003 أنظمة صواريخ من طراز "Club-k"، لكان الغزو الأمريكي للخليج العربي مستحيلا : فأي سفينة شحن مدنية في الخليج سيكون لها تهديد محتمل للسفن الحربية والمدنية

في حال الشك في امكانيه استخدام سفينه مدنيه في اعمال عسكريه لن تتردد القوات الأمريكية في تدمير جميع السفن التي تحمل حاويات في منطقة العمليات



[Nuclear]

في حال الشك في امكانيه استخدام سفينه مدنيه في اعمال عسكريه لن تتردد القوات الأمريكية في تدمير جميع السفن التي تحمل حاويات في منطقة العمليات

ماذا لوكانت ناقلة نفط او غاز
او سفينة تابعة للخليجين يعتبر غباء

ومدى صاروخ 300KM​



[Ozone]

ماذا لوكانت ناقلة نفط او غاز
او سفينة تابعة للخليجين يعتبر غباء

ومدى صاروخ 300KM​

هذه السفن تعرف عن نفسها و ناقلات النفط و الغاز و حتى ناقلات المواد البتروكيماويه لا تحمل حاويات على سطحها



[Nuclear]

هذه السفن تعرف عن نفسها و ناقلات النفط و الغاز و حتى ناقلات المواد البتروكيماويه لا تحمل حاويات على سطحها

لم تفهمني اقصد انه لايمكن للامريكان ضربها هي حاوية كيف تعرف اذا هي منظومة او لا ؟ هنا مئات حاويات على سطح سفينة
قبطان و بحارة ليس بضرورة ان يعلمو ذلك فقط يجيك امر من فوق "حط حاوية على سطح ولا تسأل لماذا"

و منظومة توضع اصلن في سفن مدنية وليس عسكرية اذا مافائدتها اذا تضعها في سفينة عسكرية حط CLUB-S وخلاص



[Ozone]

في حال الشك في امكانيه استخدام سفينه مدنيه في اعمال عسكريه لن تتردد القوات الأمريكية في تدمير جميع السفن التي تحمل حاويات في منطقة العمليات

لم تفهمني اقصد انه لايمكن للامريكان ضربها هي حاوية كيف تعرف اذا هي منظومة او لا ؟ هنا مئات حاويات على سطح سفينة

نرجع للحالة الاصليه في ردي الاول



[Nuclear]

نرجع للحالة الاصليه في ردي الاول

ايضا عندك "قطارات-شاحنات"



[الموحد بالله]

التمويه خطير سيف دو حدين يمكن أن يعطي الدريعة لاستهداف الاهداف المدنية
لمادا غالبا سياسة تضليل الانظمة العسكرية الشرقية تميل الى اخفائها وسط القطاعات المدنية
؟؟؟



[DELTA X]

لم تفهمني اقصد انه لايمكن للامريكان ضربها هي حاوية كيف تعرف اذا هي منظومة او لا ؟ هنا مئات حاويات على سطح سفينة
قبطان و بحارة ليس بضرورة ان يعلمو ذلك فقط يجيك امر من فوق "حط حاوية على سطح ولا تسأل لماذا"

و منظومة توضع اصلن في سفن مدنية وليس عسكرية اذا مافائدتها اذا تضعها في سفينة عسكرية حط CLUB-S وخلاص

راح يرصدوها نفس مارصدوا صواريخنا الصينية الي كانت في حاوية وفوق كذا كانت تحت الجسر​



[Nuclear]

التمويه خطير سيف دو حدين يمكن أن يعطي الدريعة لاستهداف الاهداف المدنية
لمادا غالبا سياسة تضليل الانظمة العسكرية الشرقية تميل الى اخفائها وسط القطاعات المدنية
؟؟؟



[Anti-aircraft]

التمويه خطير سيف دو حدين يمكن أن يعطي الدريعة لاستهداف الاهداف المدنية
لمادا غالبا سياسة تضليل الانظمة العسكرية الشرقية تميل الى اخفائها وسط القطاعات المدنية
؟؟؟

تكتيك يستعمل في حالتين

الاولى حرب واسعة النطاق يسعى فيها كل طرف الى انهاء الآخر بكل الوسائل وهنا يصبح التمويه واخفاء قسم من الاسلحة الاستراتيجية رادعا فعالا حيث لا يمكن تدمير كل قدرات الرد بضربة استباقية

الثانية في الحروب اللامتكافئة حيث تمكن من الرد وضرب الاهداف الموجعة للعدو المتفوق بحريا وجويا مثل قوافل امداداته الاقتصادية والطاقوية



[الصقر الليبى]

بكل الاحوال امتلاك الصواريخ ضرورة قصوى لأى بلد خاصة الصواريخ الموجهة لانه يعتبر سلاح ردع فعال
جدا



[موحى اوحمو الزياني]

السلاح روسي الوحيد الذي اتمنى ان يتم العاقد عليه



[The Golden Order]

قرأتها منظومة الجيم gym



[Ozone]

لمادا غالبا سياسة تضليل الانظمة العسكرية الشرقية تميل الى اخفائها وسط القطاعات المدنية
؟؟؟

الأنظمة الشرقية لا تهتم كثيرا لارواح المدنيين
