صـاروخ كـروز CJ-10 أرض - أرض

[Nuclear]

​

صاروخ كروز الصيني (ارض-ارض) CJ-10 ​

​

DH-10 / CH-10 / CJ-10
Land-Attack Cruise Missiles (LACM)
Hong Niao / Chang Feng / Dong Hai-10​

مقدمة
CJ-10 (الصينية المبسطة: 长剑 -10 ؛ الصينية التقليدية: 長劍 -10 ؛ بينيين: Cháng Jiàn 10 ؛ حرفيا: "السيف الطويل 10")
هو صاروخ كروز للهجوم أرضي من الجيل الثاني.
يقال إن CJ-10 تم تصنيعه من قبل الأكاديمية الصينية لعلوم الفضاء والصناعة وأكاديمية التكنولوجيا الكهروميكانيكية الصينية

بلغت التقارير السنوية للكونغرس بشأن التطورات الدفاعية الصينية تحت اسم "DH-10" حتى عام 2011 ، قبل تغير اسمه
إلى "CJ-10" في عام 2012. قد تستخدم المنشورات الموجودة كلا المصطلحين لتحديد الصاروخ.

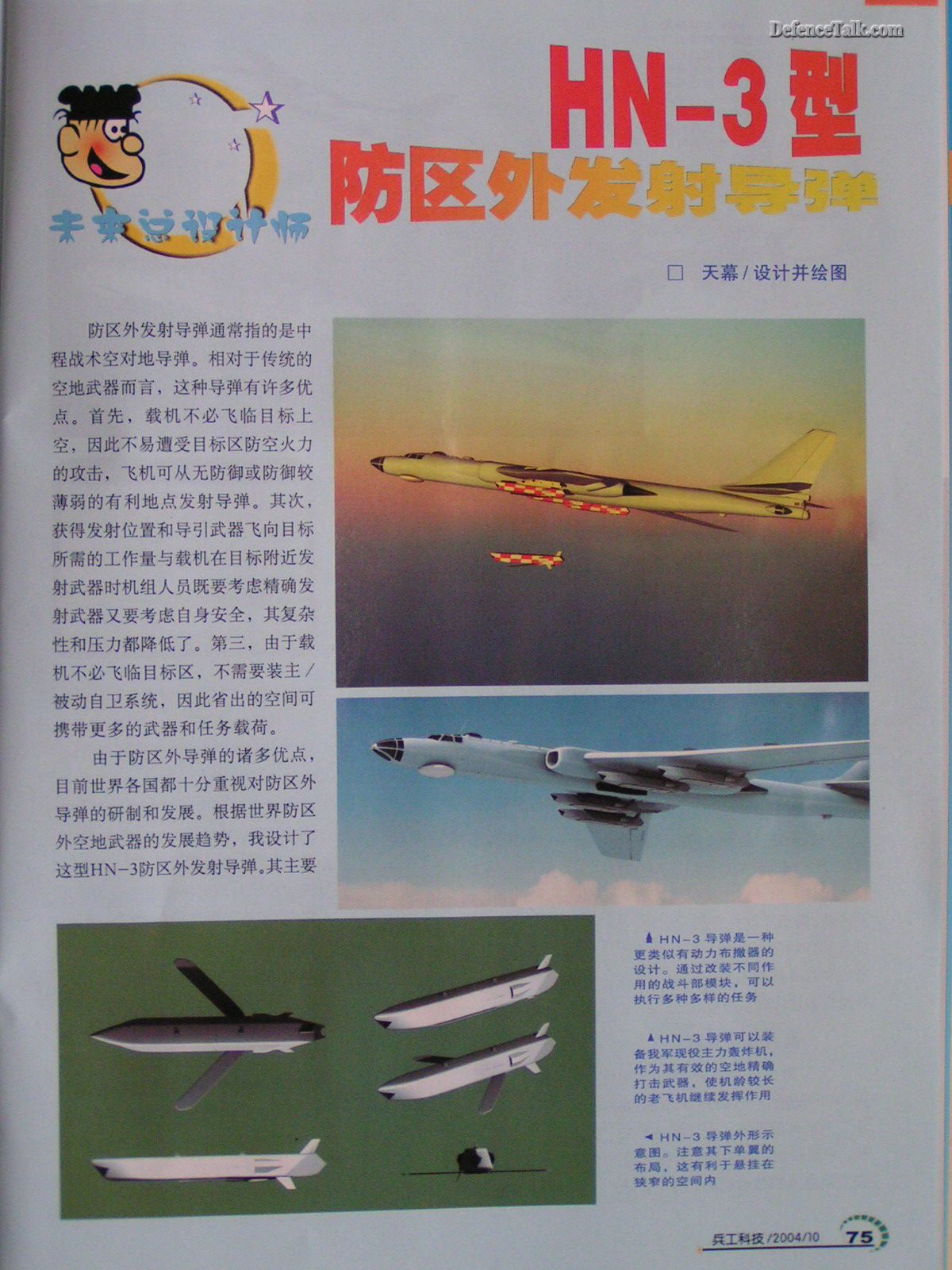

يعتقد إيان إيستون أن CJ-10 هو في الواقع نفس صاروخ HN-2 ، وأن HN-3 هو "DH-10A".

على عكس الصواريخ الباليستية ، يتم تصنيف صواريخ كروز عادةً حسب المهمة المقصودة ووضع الإطلاق (بدلاً من المدى الأقصى). وأشهر فئتين هما صواريخ كروز الهجوم الأرضي (LACM)



وصواريخ كروز المضادة للسفن [ASCM]

. يمكن إطلاق كل انوع من طائرة أو سفينة أو غواصة أو قاذفة أرضية و يرجع امر الى نوع الصاروخ و نسخته . و تستعمال صواريخ LCAM لمهاجمة هدف أرضي ثابت أو متحرك. تقضي غالبية مهمتها بتتبع مسار محدد مسبقا إلى هدف المحدد . عادة ما يتم دفع بواسطة محرك نفاث صغير
. نظرًا لأنظمة التوجيه عالية الدقة التي يمكن أن تضع الصاروخ على بعد بضعة أقدام من الهدف المقصود ،

يمثل نظام التوجيه التحدي الأكبر لبرنامج صاروخ كروز بعيد المدى. من المحتمل أن يكون صاروخ كروز الصيني مزودًا بنظام توجيه متعدد مع نظام ملاحة بالقصور الذاتي (INS) ونظام تحديد المواقع العالمي (GPS) ومقارنة التضاريس (TERCOM).

اختبار دقة صاروخ كروز توماهوك سنة 1986

​

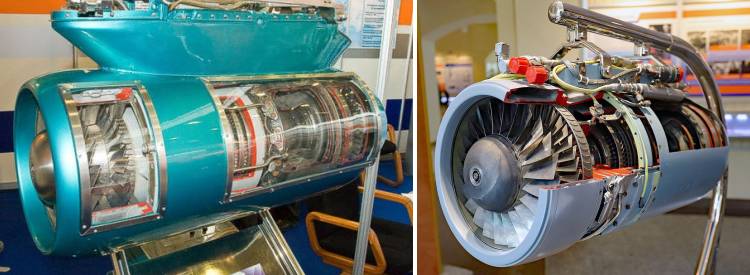

R95-300​

المحرك توربيني أحادي المحور. يحتوي المحرك على نظام تحكم أوتوماتيكي إلكتروني ، وقد تم بناء مولد كهربائي بقدرة 4 كيلو وات ونظام زيت مستقل.
المحرك قادر على فحص الهواءو قوة الرفع المناسبة لطيران (الصاروخ) وتغير سرعة دورانه

المصنع الحقيقي
(السوفيتي) سابقا
AmntkSoyuz

​

THRUST​	3,55 KN​
DRY WEIGHT​	100 KG​
MAX. DIAMETER​	0,315 M​
LENGTH​	0,85 M​

​

---

قد تكون الصين استفادت بشكل كبير من التكنولوجيا الأجنبية التي حصلت عليها خلال التسعينيات ،
ولا سيما Kh-55 (تم شراؤه من أوكرانيا) ،

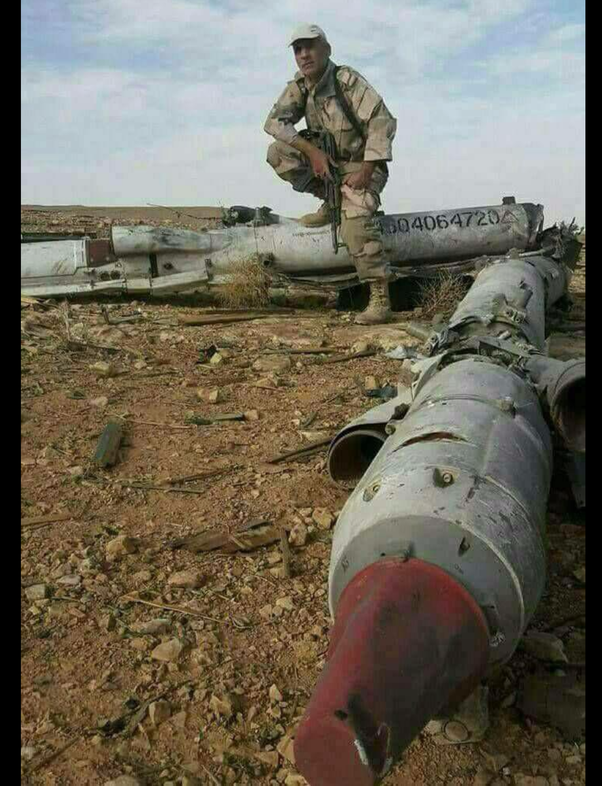

و Tomahawk (غير المنفجرة والأجزاء المشترات من العراق وباكستان وصربيا ). ولم يؤكد أي مصدر صيني رسمي ذلك.

ذكرت Jane’s أنه تم اختبار CJ-10 في عام 2004. وأشار تقرير صدر في أغسطس 2012 من قبل Jane’s إلى أنه ربما تم اختبار نسخة من الصاروخ على سفينة من طراز Bi Sheng ، وهي سفينة اختبار أسلحة صينية.
قدرت الولايات المتحدة 50-250 صاروخًا كانت في الخدمة لدى الصين في عام 2008 ، مع زيادة العدد إلى 150-350 في عام 2009.
​

---

DH-10 (Dong Hai ، أو "East Sea" بالترجمة الإنجليزية)
هو صاروخ LACM يتم إطلاقه من الأرض وكان قيد التطوير منذ أواخر التسعينيات وتم اختباره لأول مرة في خريف عام 2004.

DH-10 تم تطويرها من صاروخ Kh-55 السوفيتي ، ولكن بمدى أقصر بكثير - 1500 إلى 2000 كم مقابل 3000 كم لKh-55. يتم توجيه الصاروخ إلى هدفه من خلال نظام INS / GPS مدمج معزز برسم خرائط التضاريس وربما أيضًا مطابقة المشهد الرقمي ، مما يعطي دقة تقديرية تقل عن 10 أمتار CEP ، مما يسمح له بمهاجمة أهداف أرضية ثابتة عالية القيمة.

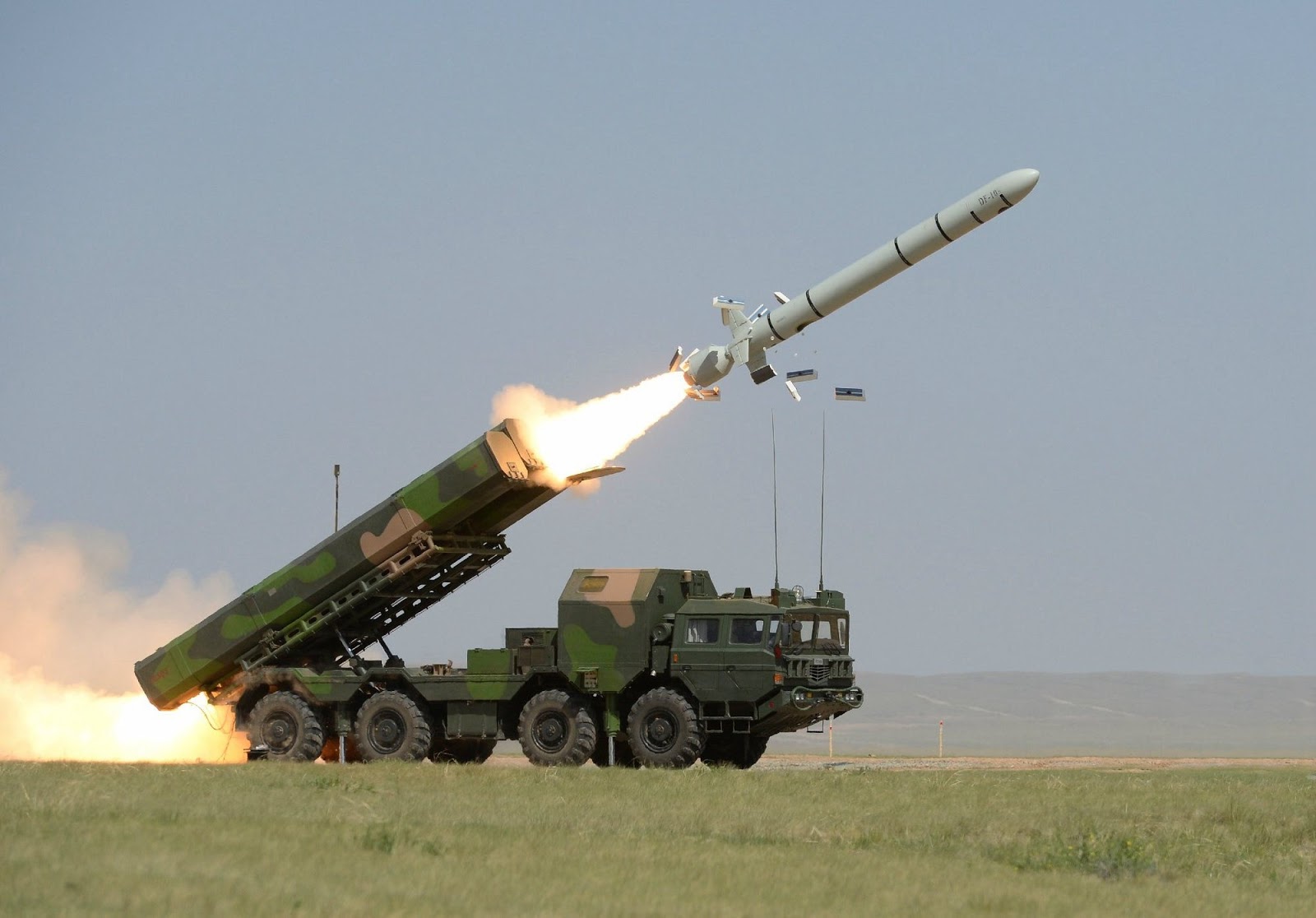

يتم حمل DH-10 وإطلاقه من مركبة ناقلة-نصب-راجمة (TEL)

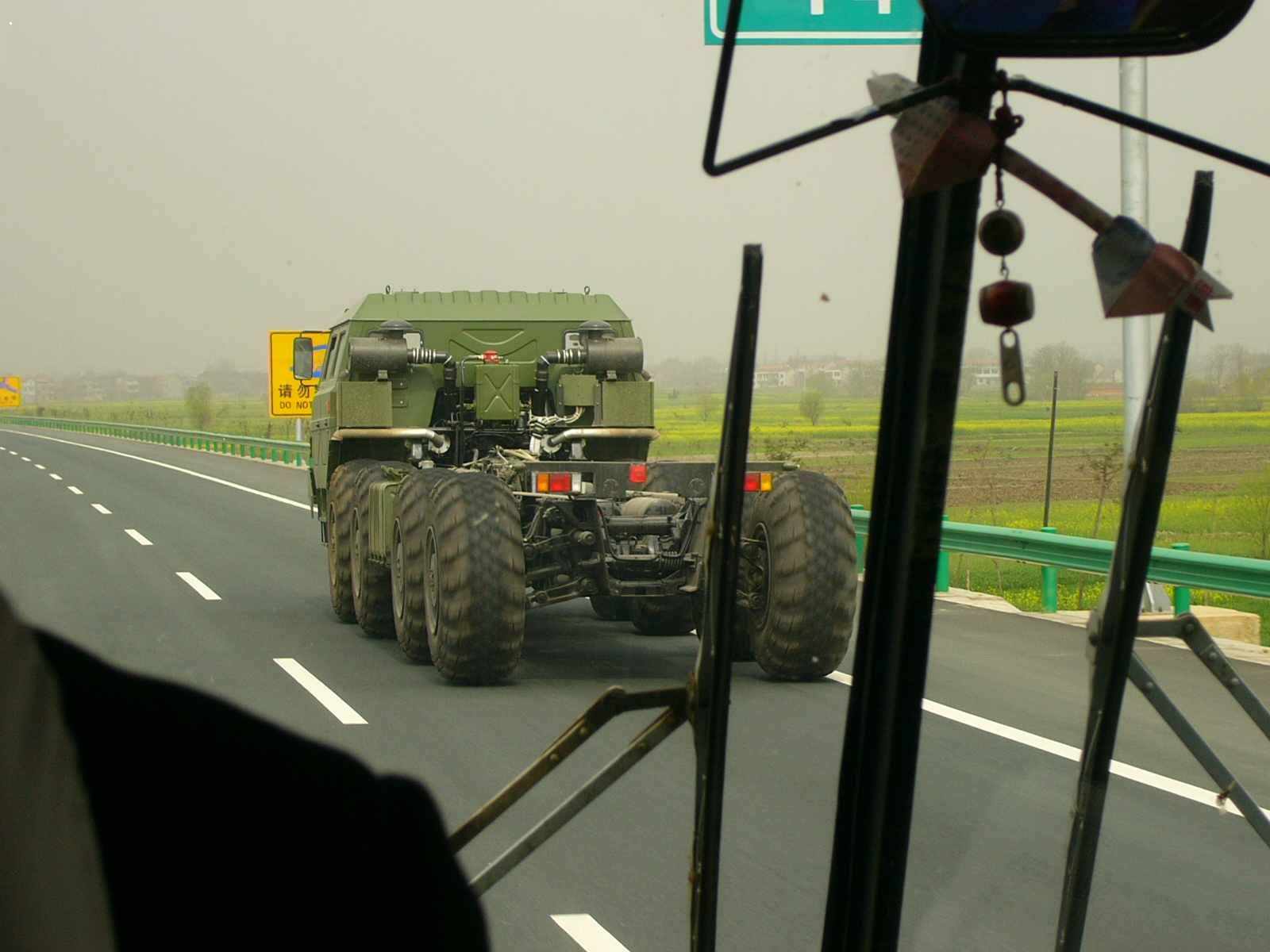

Wanshan WS2400 8 x 8 TEL.

​

---

​



[Nuclear]

مثل LACMs الأخرى ، يطرح DH-10 عددًا من التحديات الأمنية للولايات المتحدة. تتميز صواريخ DH-10 بارتفاع طيران منخفض يزيد من قدرات التخفي
ضد رادارات الدفاع الجوي. يمكن أيضًا تحديث DH-10 أثناء رحلته ببيانات استهداف جديدة وتغير مساره ، مما يسمح له بتغيير الأهداف حسب امر المشغل. قدرات التخفي التي يستخدمها صاروخ DH-10 تسمح له بالتشويش على الرادارات والدفاعات الجوية مع طبقة RAM (طبقة ماصة لموجات رادارية)

يمكنه الوصول إلى سرعات دون سرعة الصوت وطيران لمسافة تصل إلى 2000 كيلومتر بحمولة تصل إلى 500 كجم. من HE او راس نووي
منصة اطلاق عمودية على السفن مثل مدمرة الصواريخ الموجهة من النوع 052D

. يستخدم DH-10 العديد من أوضاع التوجيه والملاحة المختلفة ، بما في ذلك الملاحة عبر الأقمار الصناعية والملاحة بالقصور الذاتي بالإضافة إلى رادار تتبع التضاريس ، مما يجعل من الصعب على الدفاعات التشويش على الصاروخ أو خداعه.
كشفت الصين النقاب عن DH-10 خلال موكب العيد الوطني في عام 2006 ولديها ما يقرب من 200-500 صاروخ و 40-55 قاذفة في ترسانتها.

قد تحتاج الصين إلى قاعدة بيانات شاملة للمعلومات الطبوغرافية الدقيقة لاستخدام إرشادات مقارنة التضاريس (TERCOM). لكن من المحتمل أن تكون TERCOM غير فعالة نسبيًا في مناطق مثل بحر الصين الجنوبي ، والتي تقدم القليل من النقاط المرجعية الملاحية. تشير التقارير المنشورة إلى أنه سيتم استخدام نظام تحديد المواقع العالمي (GPS) في البداية كنظام توجيه أولي ، وربما يتم استكماله لاحقًا بـ TERCOM.

بشأن الاستخدام المحتمل لنظام GPS الأمريكي أن يجعل هذا النظام عرضة للتشويش على الإشارة المدنية غير المشفرة (رمز CA) من أقمار GPS الصناعية على مرأى من منطقة العمليات الصينية ، أو للتشويش والخداع في المنطقة المستهدفة. لا يزال بإمكان صواريخ كروز الصينية العثور على أهدافها باستخدام تقنية نظام الملاحة بالقصور الذاتي (INS) ، ولكن بدون تحديثات GPS ستكون أقل دقة بشكل ملحوظ.
​

---

بطاقة تعريف عن الصاروخ​

​

China/U.S. Designation​	DH-10 (DF-10)/CJ-10​
Missile Variants​	CJ-20 / YJ-100 / DH-2000 / DF-10A / CJ-10K​
Designer/Producer​	People’s Republic of China​
manufacturer​	China Aerospace Science and Industry Corporation Third Research Institute​
Status​	Operational​
IOC​	2006​
Retirement​	Still in service​
Mobility and Role​	Road Mobile / Surface-to-surface / Land-Attack Cruise Missile​
Launch platform​	WS2400 8 x 8 TEL (CJ-10/10A) triple installation Type 093G submarine [probably not as of 2019] Type 052D destroyer Type 055 destroyer H-6K strategic bomber (CJ-20 / KD-20)​
Number of Units​	40-55 GLCM Launchers - 200-500 missiles “est”​
Range​	1500-2000 km 1500~2500 km 2,000km / 930 nautical miles / 1,070 miles 2200 – 2500 km 4,000+ km​
launch weight​	1090 kg 1800 kg 2.5 tons​
Length​	6300 mm 7.2 m 8.3 meters w/ booster​
Diameter​	514 mm 0.60 meters 0.68 meters 0.75 m​
Wingspan​	3100 mm​
booster Stages/Propellant​	Single/Solid​
sustainer engine type​	R95-300 turbofan​
Flight speed​	Mach 0.75 (917 km / h) Mach 0.8​
Flight ceiling​	about 10,000 feet​
Flight altitude​	30-50/150 meters 50-150 meters about 10,000 feet​
Warhead Type​	Nuclear or Conventional​
Warhead Weight​	300~500 kg 450-500 kilogram (1000-1100 pound)​
MIRV?​	No MIRV capability​
Yield​	20-90 kt 300kt​
Cruise Guidance System​	Inertial + satellite​ inertial + terrain matching + satellite​
terminal guidance​	optical scene matching composite guidance​
circular error probable (CEP)​	5-10 meters 10 meters 100~300 meters​
System reaction time​	10 sec.​

انتهى ....

​



[Nuclear]

CEP من الممكن ان يكون 3-6 متر​



[أبو عبدالملك]

إن شاء الله نكون أشترينا من هذا النوع عدة مئات من الصواريخ ، اللهم آمين



[Ozone]

إن شاء الله نكون أشترينا من هذا النوع عدة مئات من الصواريخ ، اللهم آمين

الصين بكبرها ما تمتلك الا مئات منها

ولديها ما يقرب من 200-500 صاروخ و 40-55 قاذفة في ترسانتها.



[أبو عبدالملك]

الصين بكبرها ما تمتلك الا مئات منها

على الأقل يسوون لنا كم حبه



[Nuclear]

الصين بكبرها ما تمتلك الا مئات منها

سعر صاروخ واحد مابين

1.500.000 ~ 3.000.000 مليون دولار

“April 2008 the PLA had 150-350 DH-10 ground-launched cruise missiles”

to keep up with the growing threat they will be facing. It would not be hard to imagine China deploying well over 1,000 DH-10As by 2015.​



[Ozone]

سعر صاروخ واحد مابين

1.500.000 ~ 3.000.000 مليون دولار

هذا الصاروخ لو كان معروض للتصدير بمداه الاصلي يستحق اكثر من ضعف هذا المبلغ



[Nuclear]

هذا الصاروخ لو كان معروض للتصدير بمداه الاصلي يستحق اكثر من ضعف هذا المبلغ



[The Night Fury]

هذا الصاروخ لو كان معروض للتصدير بمداه الاصلي يستحق اكثر من ضعف هذا المبلغ

لا اعتقد للتصدير لانه غالي على قلب الصين
وكمان دخل الخدمة من جديد على المدمرات الصين وغيرها



[Ozone]

لا اعتقد للتصدير لانه غالي على قلب الصين
وكمان دخل الخدمة من جديد على المدمرات الصين وغيرها

هو قطعا غير معروض للتصدير لذلك قلت في ردي... لو كان معروض



[موحى اوحمو الزياني]

هل توجد صواريخ من نفس عائلته قابلة لتصدير



[Ozone]

هل توجد صواريخ من نفس عائلته قابلة لتصدير

تقصد يطلق من منصات ارضيه؟. يوجد نسخه اقل منه بكثير صناعة برازيليه AVMT-300 يطلق من منصات استروس 2 بمدى 300 كم



[Nuclear]

هل توجد صواريخ من نفس عائلته قابلة لتصدير

صواريخ LACM ليست صاروخ راجمة لتصدرها مثل WS-2

تعتبر اخطر من بالستي - تطير على ارتفاع امتار - رأس حربي 500KG و صعبة اعتراض و اكتشاف

لهذا اسكندر صاروخ R-500 ممنوع من التصدير لن تخاطر دولة بفرض حصار عليها من اجل صاروخ



[موحى اوحمو الزياني]

تقصد يطلق من منصات ارضيه؟. يوجد نسخه اقل منه بكثير صناعة برازيليه AVMT-300 يطلق من منصات استروس 2 بمدى 300 كم

صواريخ LACM ليست صاروخ راجمة لتصدرها مثل WS-2

تعتبر اخطر من بالستي - تطير على ارتفاع امتار - رأس حربي 500KG و صعبة اعتراض و اكتشاف

لهذا اسكندر صاروخ R-500 ممنوع من التصدير لن تخاطر دولة بفرض حصار عليها من اجل صاروخ

ماذا عن yj 18 اليس قابلا لتصدير



[Ozone]

ماذا عن yj 18 اليس قابلا لتصدير

هذا الصاروخ في الاساس مضاد للسفن و يمكن استخدامه ضد الأهداف الارضيه النسخة الاسليه منه مداها 540 كم لا اتوقع ان يتم تصديره بهذا المدى

الا اذاكان له نسخه تصديره مداها اقل من 300 كم لا اعرف



[Nuclear]

ماذا عن yj 18 اليس قابلا لتصدير

اي صاروخ كروز ارض-ارض غير قابل لتصدير

شئ الذي يسبب لي Brain Damage هو Club-K قابل لتصدير مع صواريخ LCAM

​



[Nuclear]

اي صاروخ كروز ارض-ارض غير قابل لتصدير

شئ الذي يسبب لي Brain Damage هو Club-K قابل لتصدير مع صواريخ LCAM

​



[Ozone]

اي صاروخ كروز ارض-ارض غير قابل لتصدير

القيود على تصدير الصواريخ تعتمد على نقطتين حجم الرأس اقل من 500 كجم و المدى اقل من 300 كم

الصاروخ البرازيلي AVMT-300 هو ارض ارض قابل للتصدير و ضمن حزمه تسليح الاستروس 2 مداه اقل من 300 كم و الرأس 200 كجم



[ابو مهند الزهراني]

إن شاء الله نكون أشترينا من هذا النوع عدة مئات من الصواريخ ، اللهم آمين

السعودية تمتلك ماهو افضل من هذا

شركة بوينغ ستزود السعودية بمواد دعم لإعادة تصميم صاروخ (SLAM-ER)، المزود بتقنية FMS أي أنظمة الحركة الوظيفية.

وسيتم الانتهاء من العمل على التعديل بقيمة 78.36 مليون دولار من Naval Air Systems Command بحلول ديسمبر 2026، وأشارت وزارة الدفاع الأمريكية أن التعديل يعد خيارًا لدعم برنامج إعادة تصميم SLAM-ER للمملكة.

وقال موقع Shephard Defense Insight المتخصص في الأخبار العسكرية، إنه في مايو 2020، تلقت شركة بوينغ Boeing
عقدًا بقيمة 1.97 مليار دولار أمريكي لتوفير هندسة غير متكررة مرتبطة بجهود إعادة تصميم SLAM-ER
بالإضافة إلى إنتاج وتسليم 650 صاروخًا آخر من نفس الطراز.

https://defense-arab.comdefense-ara...20/05/هذه-خصائص-ومميزات-الصواريخ-التي-حصلت-ع/

أعلن البنتاغون هذا الأسبوع منح شركة “بوينغ” عقدين بأكثر من ملياري دولار لتسليم ما يزيد عن ألف صاروخ جو-أرض وصواريخ مضادة للسفن إلى السعودية.

إن العقد الأول وقيمته 1,97 مليار دولار مخصص لتحديث وتطوير صاروخ كروز “سلام-اي آر”، إضافة الى تسليم 650 صاروخ جديد “لدعم حكومة المملكة العربية السعودية”، على أن يتم إتمامه بحلول كانون الاول/ديسمبر 2028.

أما العقد الثاني وهو بأكثر من 650 مليون دولاريشمل تسليم 467 صاروخ جديد من طراز “هاربون بلوك تو” المضاد للسفن، بينها 400 للسعودية.

وفي بيان منفصل قالت بوينغ إن العقود الجديدة ستضمن استمرار برنامج “هاربون” حتى عام 2026، وإعادة إطلاق خط انتاج “سلام-إي آر”. وبوينغ التي أشارت الى أن المرة الأخيرة التي سلمت فيها نظام أسلحة “سلام إي-آر” كانت عام 2008 تضع مجموع العقود التي وقعتها عند 3,1 مليار دولار. وقال متحدث باسم الشركة أن هذا يتضمن طلبا سابقا لأسلحة.

فماذا نعرف عن هذه الصواريخ؟

صواريخ SLAM ER

“سلام-اي ار”، أم Stand-Off Land Attack Missile Expanded Response، هي صواريخ جو-أرض موجهة عبر نظام تحديد المواقع العالمي “جي بي أس” (GPS) ويصل مداها الى نحو 155 ميلا بحريا (290 كيلومترا تقريبا).

يعتبر SLAM-ER صاروخ كروز عالي الدقة من إنتاج شركة “بوينغ”، وهو قادر على مهاجمة الأهداف البرية والبحرية – الثابتة والمتحركة على حد سواء – بسرعة تصل إلى 0.698 ماخ، كما يتم توجيهه بعدة طرق منها نظام تحديد المواقع العالمي (GPS) وبالتوجيه بالأشعة تحت الحمراء.

كما يُمكن أن يُسيطر عليه عن بعد أثناء طيرانه، ويمكن توجيهه إلى هدف آخر بعد إطلاقه إذا كان قد تم بالفعل تدمير الهدف الأصلي، أو لم يعد الهدف من الأهداف الخطرة؛ وهو يتميز بدقته العالية وبأقل هامش خطأ محتمل.

لقد حصل الصاروخ على القدرة التشغيلية الأولية (Initial Operating Capability) في حزيران/يونيو من عام 2000. هذا وتم إطلاق ثلاثة صواريخ من هذا النوع من قبل البحرية الأميركية خلال حرب العراق، كما تم استخدام SLAM-ER خلال “عملية الحرية الدائمة” في أفغانستان.

يمكن إطلاق الصاروخ، الذي تم تطويره على أساس صاروخ “هاربون” (Harpoon) المضاد للسفن، من المنصات التالية: مقاتلة أف/أيه-18 سي/دي، مقاتلة أف/أيه-18 إي/أف، مقاتلة أف-15 إي، مقاتلة أف-15 أس أي، مقاتلة أف-16 سي/دي، مقاتلة أف-16 أي/أف، طائرة بي-3 سي وطائرة أس-3 بي.

يبلغ طول الصاروخ 172 إنش، وزنه 1473 رطلاً وقطره 13.5 إنش

مواصفات صاروخ SLAM-ER​

• يحتوي AGM-84H SLAM-ER على رأس حربي يزن 500 رطل.
• كما يضم نظام استشعار بالأشعة تحت الحمراء
• ذلك بالإضافة إلى رابط بيانات وجهاز استقبال GPS معدل.
• ويستخدم الصاروخ العديد من أوضاع التشغيل التي تجعله فعالًا ضد مجموعة واسعة من الأهداف.
