بسم الله الرحمن الرحيم

بعد ظهور دبابة يوسف ستالين الثقيلةIS3 في عام 1945



استشعرت بريطانية خطر نهوض الدبابات الثقيلة السوفييتية فأصدر مكتب الحرب البريطاني طلبا لصناعة مدفع قادر على اختراق درع بسمك 152 ملم.

بزاوية 60 درجة من مدى 830 م وشاصي مناسب لحملها.

وبالفعل

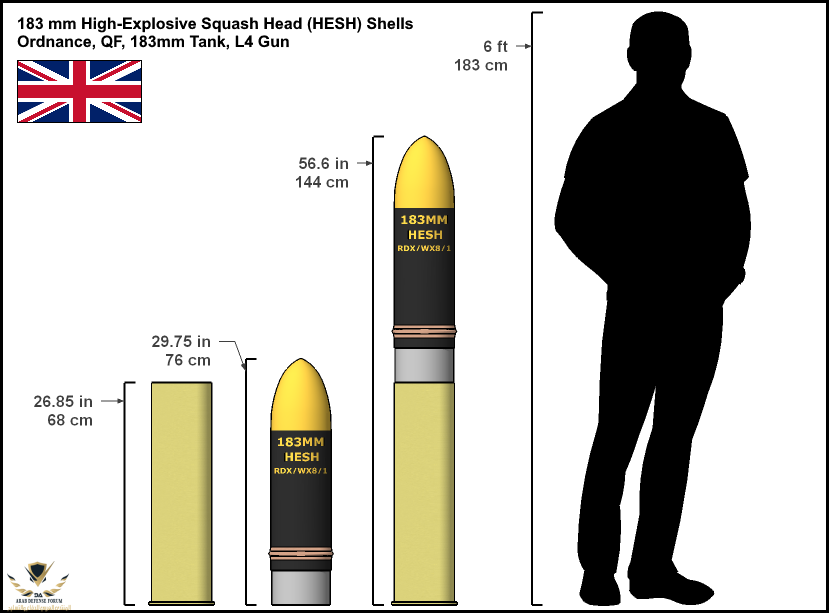

تم صناعة مدفع مضاد للدبابات عيار 180 ملم وتم تغيره الى 183ملم ويعد الاكبر من نوعه

وكان من المفترض ان يتم تركيب المدفع على دبابة ثقيلة من سلسلة FV200



بالفعل
تم بناء النسخة الأولى كمركبة اختبار وكانت مليئة بالمشاكل من المساحة الضيقة الى البرج المكشوف

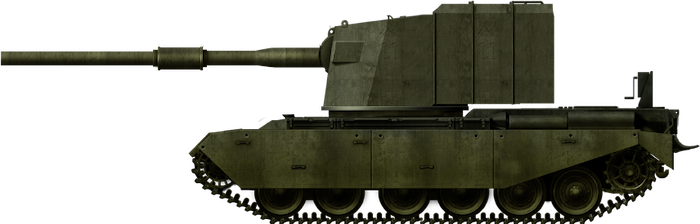

اما النسخة الثانية التي سنغطيها فكانت اقرب الى نسخة الانتاج المطلوبة

كان التغير الاكبر بين النسختين هو تغطية البرج بشكل يشبه الصندوق

تم أيضًا حذف مساعد التذخير وتم استبداله بنظام الارتداد المتحد المركز الهيدروليكي.



كان البرج ملحومًا ومصنوعًا من الصلب بسمك (14 ملم) وكان موجودًا لحماية الطاقم من نيران الأسلحة الصغيرة وشظايا القذائف.

نظرًا لأنه كان من المفترض أن تكون مركبة من الخط الثاني من شأنها أن تبتعد عن نطاق AFVs للعدو ، فإن FV4005 لم تكن بحاجة إلى درع سميك حقًا.

أيضًا مع إضافة هذا المدفع الضخم الثقيل المدهش لا يمكن للهيكل والمحرك تحمل أي وزن إضافي.


تم اضافة مدخلان من سطح البرج و باب خلفي لدخول الطاقم الا ان تم استخدام الباب الخلفي أيضًا لإعادة إمداد الذخيرة عبر الرافعة والسكك الحديدية.



يتكون طاقم البرج من اربعة رجال بما في ذلك المدفعي والقائد.
نظرًا لأنه تم حذف مساعد التحميل الخاصة بالنسخة 1 في النسخة 2 ، فقد تطلب الأمر وجود اثنين من اللودر .
أحد اللودر سيحمل الشحنة والآخر القذيفة.

البرج قادر على الدوران حتى 360 درجة الا ان كمشكلة KV-2 غير قادر على الاطلاق الا في اتجاهين الامامي والخلفي بسبب ارتداد المدفع القوي الدي من الممكن ان يدمر حلقة البرج.

على رغم ان هده المدمرات تم صناعتها لتدمير دبابات الثقيلة مثل is3
(فترة المشروع من 1951 الى 1957)
الا ان تم التخلي عن المشروع رغم نجاحه مما يشير في تلك الفترة ان تم التخلي عن فكرة الدبابات الثقيلة والمدافع الضخمة مع ظهور الدبابات الخفيفة مع درع قوي و مدفع كدالك و ظهور جيل جديد من الصواريخ الموجهة الدقيقة المضادة للدبابات (ATGM).


مواصفات فنية ومعلومات


الوزن
:50 طن
طاقم: 5
السرعة والمحرك : 30كم\س مع محرك رولز رويس
المركبات المصنوعة :1
المصنع: بريطانية
المصدر
تم ترجمة النص وتلخيصه
واضافة صور من عندي و تنسيقه

لمنتدى العربي للدفاع والتسليح
انتهى والله الحمد

والسلام عليكم ورحمة الله وبركاتة

بسم الله الرحمن الرحيم

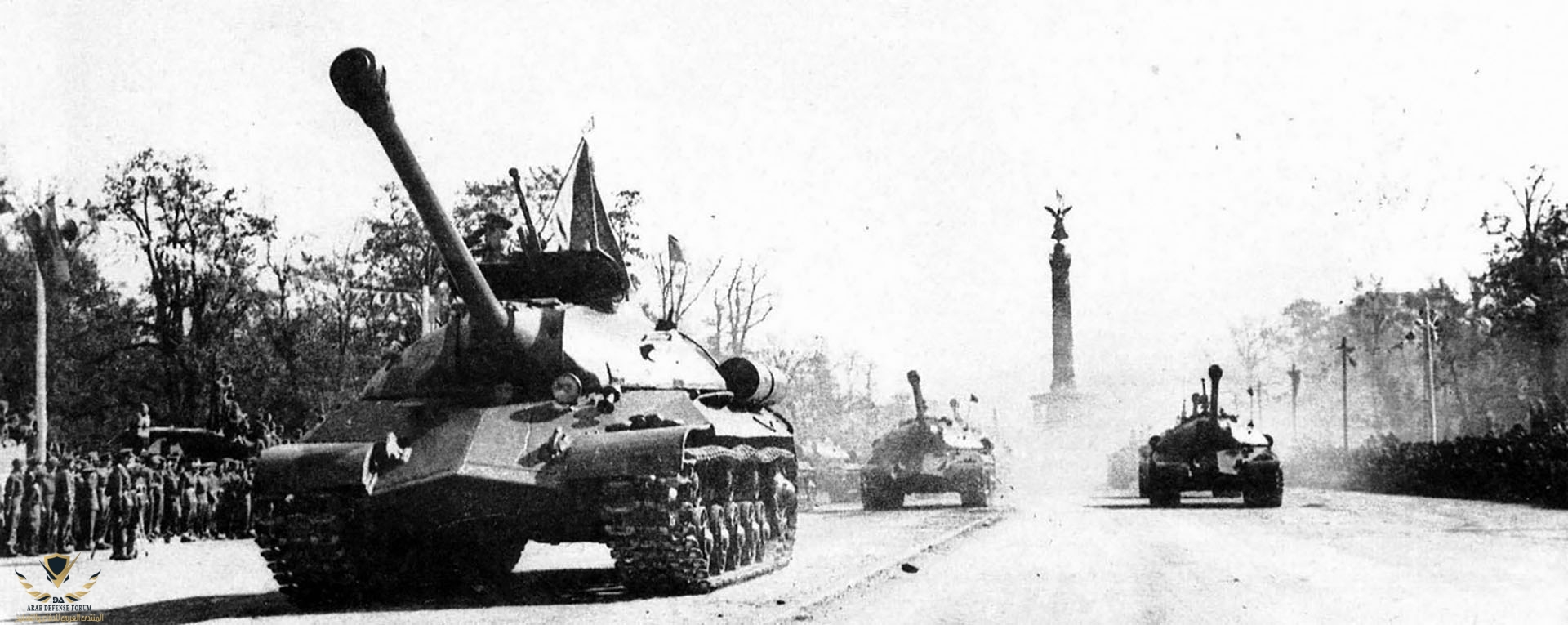

بعد ظهور دبابة يوسف ستالين الثقيلةIS3 في عام 1945

مشاهدة المرفق 399245


استشعرت بريطانية خطر نهوض الدبابات الثقيلة السوفييتية فأصدر مكتب الحرب البريطاني طلبا لصناعة مدفع قادر على اختراق درع بسمك 152 ملم.

بزاوية 60 درجة من مدى 830 م وشاصي مناسب لحملها.

وبالفعل

تم صناعة مدفع مضاد للدبابات
عيار 180 ملم وتم تغيره الى 183ملم ويعد الاكبر من نوعه

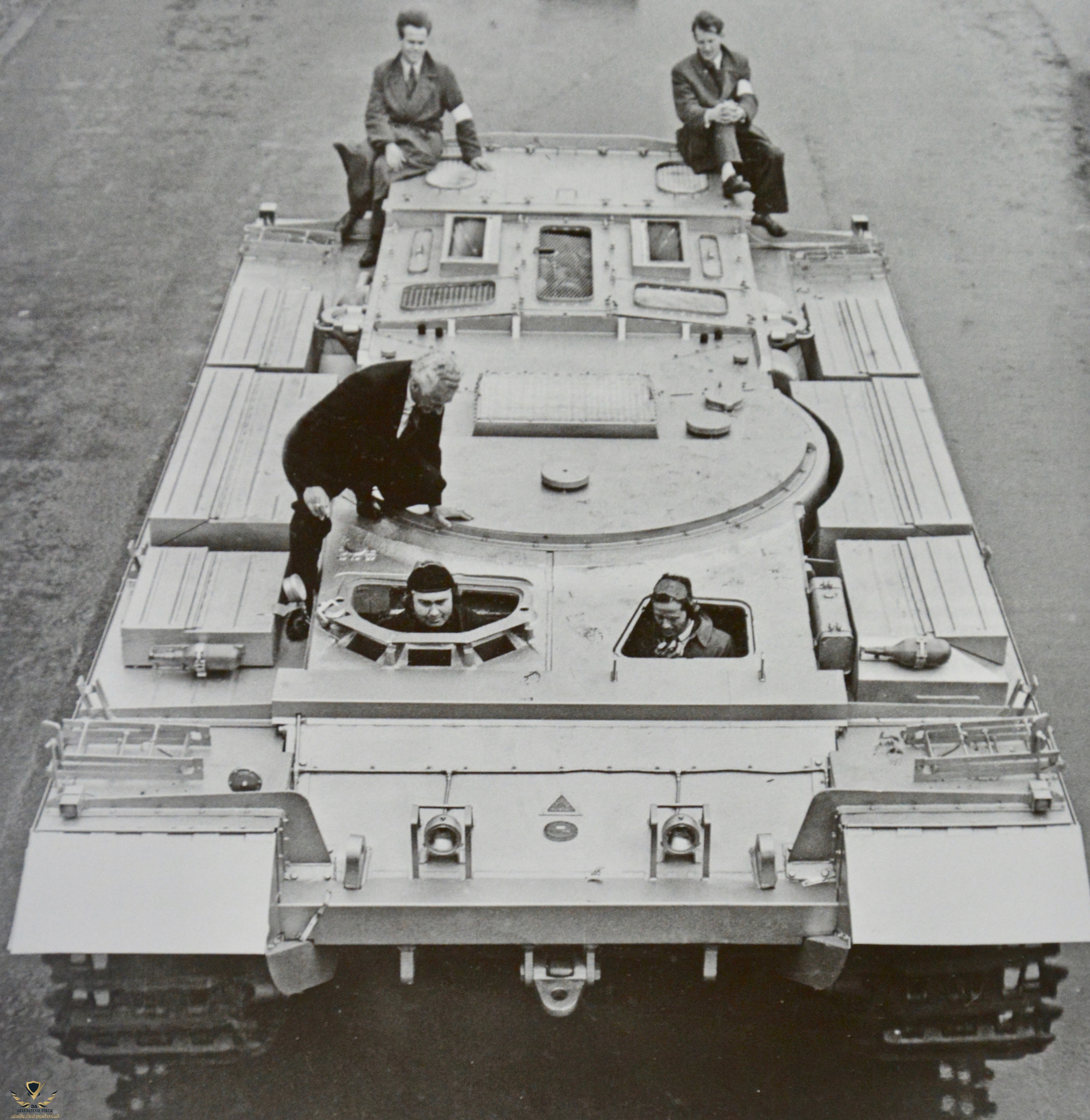

وكان من المفترض ان يتم تركيب المدفع على دبابة ثقيلة من سلسلة FV200

مشاهدة المرفق 399252

بالفعل

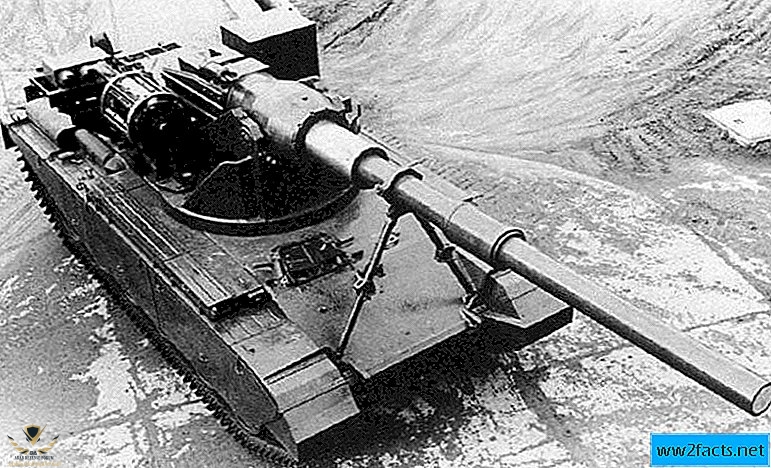

تم بناء النسخة الأولى كمركبة اختبار وكانت مليئة بالمشاكل من المساحة الضيقة الى البرج المكشوف

مشاهدة المرفق 399253

اما النسخة الثانية التي سنغطيها فكانت اقرب الى نسخة الانتاج المطلوبة

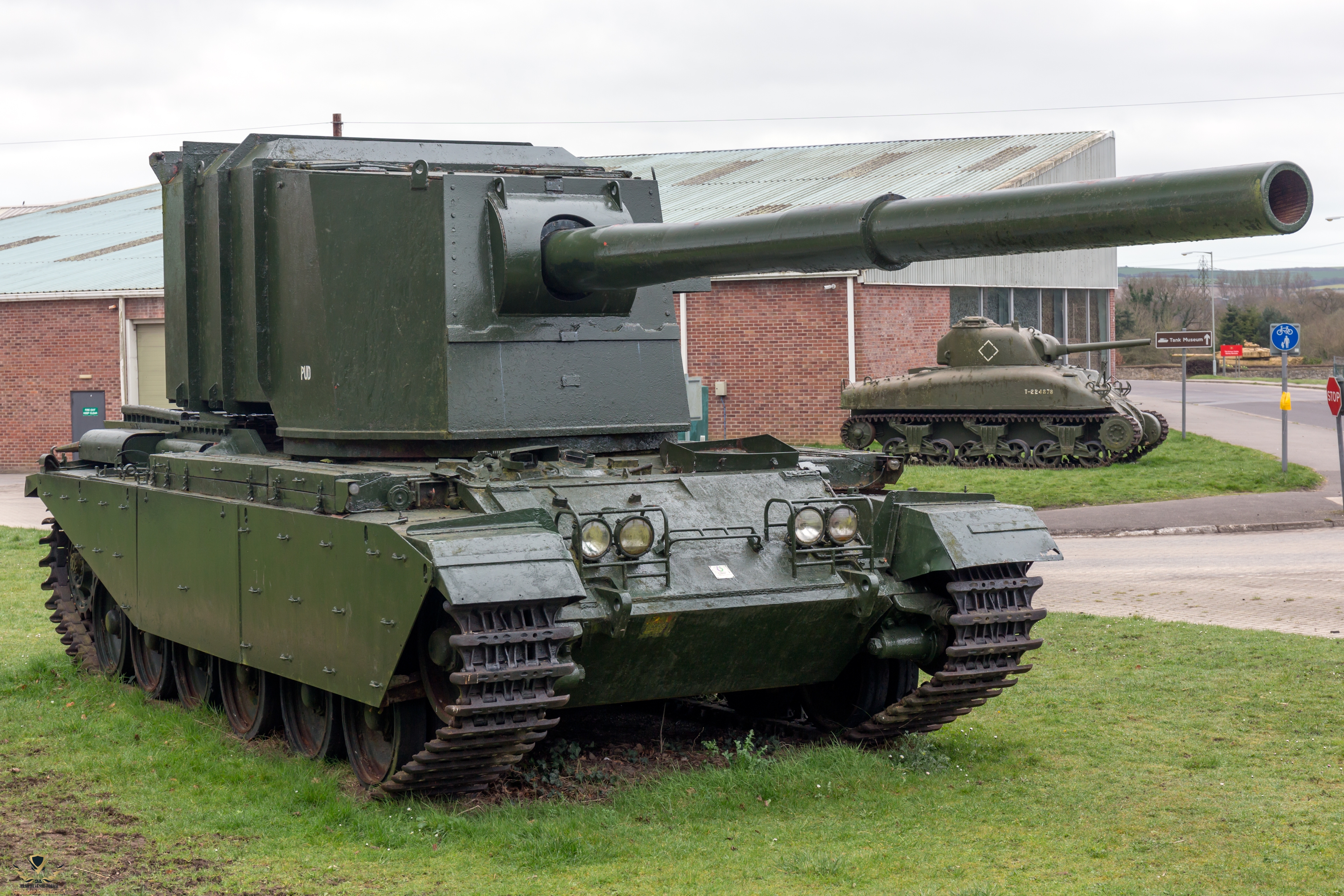

كان التغير الاكبر بين النسختين هو تغطية البرج بشكل يشبه الصندوق

تم أيضًا حذف مساعد التذخير وتم استبداله بنظام الارتداد المتحد المركز الهيدروليكي.

مشاهدة المرفق 399263

كان البرج ملحومًا ومصنوعًا من الصلب بسمك (14 ملم) وكان موجودًا لحماية الطاقم من نيران الأسلحة الصغيرة وشظايا القذائف.

نظرًا لأنه كان من المفترض أن تكون مركبة من الخط الثاني من شأنها أن تبتعد عن نطاق AFVs للعدو ، فإن FV4005 لم تكن بحاجة إلى درع سميك حقًا.

أيضًا مع إضافة هذا المدفع الضخم الثقيل المدهش لا يمكن للهيكل والمحرك تحمل أي وزن إضافي.

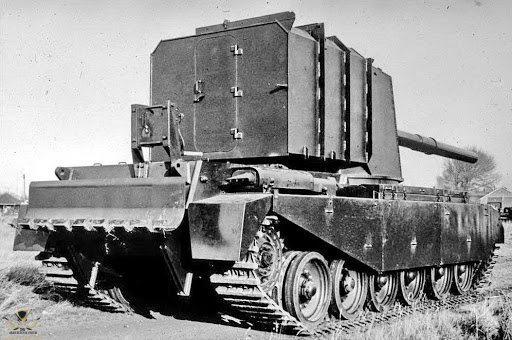

تم اضافة مدخلان من سطح البرج و باب خلفي لدخول الطاقم الا ان تم استخدام الباب الخلفي أيضًا لإعادة إمداد الذخيرة عبر الرافعة والسكك الحديدية.



مشاهدة المرفق 399265

يتكون طاقم البرج من اربعة رجال بما في ذلك المدفعي والقائد.

نظرًا لأنه تم حذف مساعد التحميل الخاصة بالنسخة 1 في النسخة 2 ، فقد تطلب الأمر وجود اثنين من اللودر .
أحد اللودر سيحمل الشحنة والآخر القذيفة.

البرج قادر على الدوران حتى 360 درجة الا ان كمشكلة KV-2 غير قادر على الاطلاق الا في اتجاهين الامامي والخلفي بسبب ارتداد المدفع القوي الدي من الممكن ان يدمر حلقة البرج.


على رغم ان هده المدمرات تم صناعتها لتدمير دبابات الثقيلة مثل is3 (فترة المشروع من 1951 الى 1957)
الا ان تم التخلي عن المشروع رغم نجاحه مما يشير في تلك الفترة ان تم التخلي عن فكرة الدبابات الثقيلة والمدافع الضخمة مع ظهور الدبابات الخفيفة مع درع قوي و مدفع كدالك و ظهور جيل جديد من الصواريخ الموجهة الدقيقة المضادة للدبابات (ATGM).


مواصفات فنية ومعلومات

الوزن:50 طن
طاقم: 5
السرعة والمحرك : 30كم\س مع محرك رولز رويس
المركبات المصنوعة :1
المصنع: بريطانية
المصدر
تم ترجمة النص وتلخيصه
واضافة صور من عندي و تنسيقه

لمنتدى العربي للدفاع والتسليح
انتهى والله الحمد

والسلام عليكم ورحمة الله وبركاتة
موضوع جميل بيض الله وجه
