نبذة مختصرة عن انواع السترات الواقية للرصاص
- بادئ الموضوع H A S S
- تاريخ البدء
- إنضم
- 30 مارس 2018
- المشاركات
- 53,034
- التفاعل
- الدولة
ممكن يفيدك هذا الموضوع
كيف تعمل السترات المقاومة للرصاص
في شهر أغسطس من عام 2017، أُصيب الشرطي (هارت نوين) من قسم شرطة نيويورك بطلق ناري بينما كان يستجيب لنداء بخصوص رجل مضطرب عاطفياً يُدعى (آندي سوكديو) يبلغ من العمر 29 عاماً. عندما تقدم (نوين) إلى باب غرفة النوم، وهي الغرفة التي تحصّن فيها (سوكديو)، أُصيب الشرطي بثلاث أعيرة نارية –طلقة في الذراع...
defense-arab.com
- إنضم
- 18 مارس 2021
- المشاركات
- 297
- التفاعل
- الدولة
يعطيك العافيةممكن يفيدك هذا الموضوع
كيف تعمل السترات المقاومة للرصاص
في شهر أغسطس من عام 2017، أُصيب الشرطي (هارت نوين) من قسم شرطة نيويورك بطلق ناري بينما كان يستجيب لنداء بخصوص رجل مضطرب عاطفياً يُدعى (آندي سوكديو) يبلغ من العمر 29 عاماً. عندما تقدم (نوين) إلى باب غرفة النوم، وهي الغرفة التي تحصّن فيها (سوكديو)، أُصيب الشرطي بثلاث أعيرة نارية –طلقة في الذراع...
- إنضم
- 29 نوفمبر 2020
- المشاركات
- 1,107
- التفاعل
- الدولة
الدروع الواقية للبدن المدمجة الحديثة للجيش الروسي
جنود يرتدون الدروع الواقية من الرصاص 2B23 - حتى وقت قريب ، كان أحد أكثر النماذج شيوعًا. صورة لوزارة الدفاع الروسية
حاليًا ، يتكون إمداد الجيش الروسي من عدد من الدروع الواقية للبدن. تم تطوير هذه المنتجات على مدى العقود العديدة الماضية ، واستخدم كل مشروع جديد أحدث التقنيات والمواد. مثل هذا التطور المتسق جعل من الممكن إنشاء تصميمات بمستويات عالية من الحماية وبيئة العمل.
من أواخر التسعينيات
حتى بداية العقد الأول من القرن الحادي والعشرين ، كانت الدروع الواقية للبدن (BZ) للجيش الروسي هي منتج 6B5 في العديد من التعديلات. في عام 1999 ، تم اعتماد 6B13 ، التي طورتها NPF Tekhinkom. في المستقبل ، جعل الإنتاج الضخم مثل BZ واحدًا من العناصر الرئيسية في الجيش. على الرغم من ظهور وسائل حماية أحدث وأكثر فعالية ، لا يزال 6B13 قيد الاستخدام المحدود.
تم بناء BZ 6B13 وفقًا للمخطط التقليدي ، ولكن باستخدام مواد حديثة. تغطي السترة جذع المستخدم بالكامل وتحمي العنق. تم تزويد السحابات بإمكانية ضبط الارتفاع والحجم. تم تصنيع القسمين الصدر والظهر من السترة على أساس حزم الدروع القماشية. على الصدر كان هناك غطاء جيب واحد للوحة الدرع ، على الظهر - اثنان. في الإصدار الأصلي ، تم تجهيز 6B13 بألواح السيراميك المركبة "جرانيت -4" ، والتي توفر الحماية من الفئة 4.

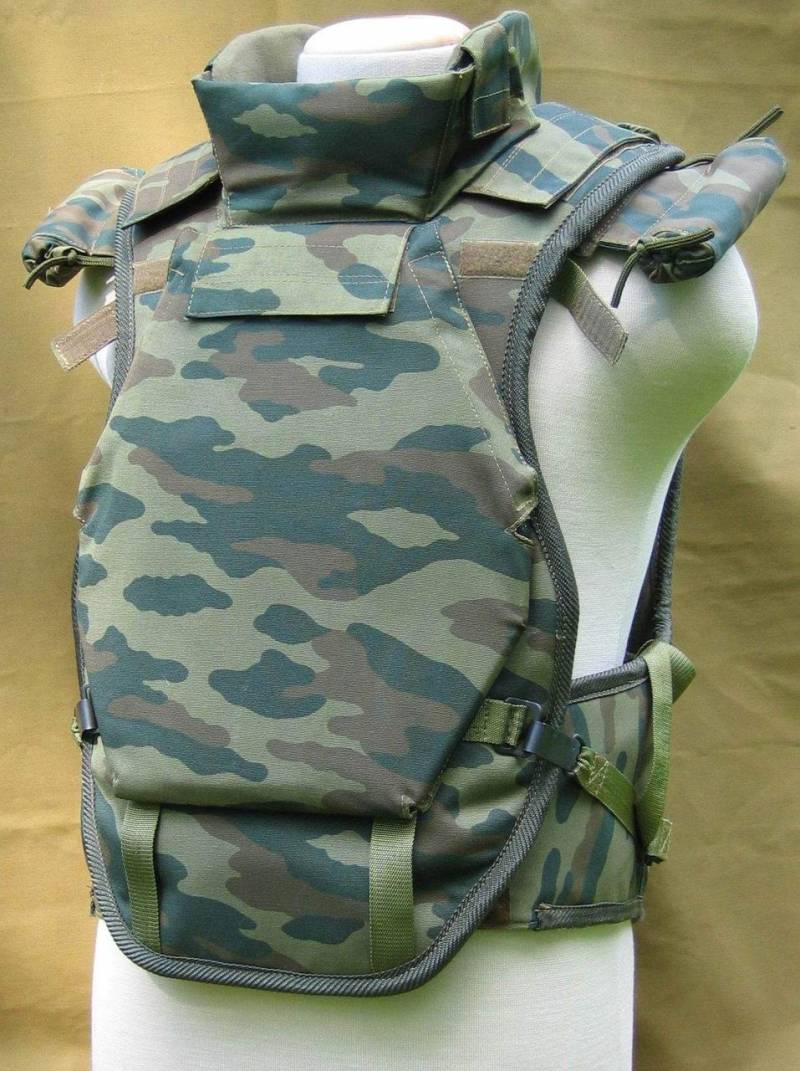

المنتج 2B13. غطاء صندوق عنصر الدرع مرئي بوضوح. صور Guns.allzip.org
توفر عناصر النسيج الخاصة بمنتج 6B13 حماية شاملة من شظايا الضوء منخفضة السرعة ؛ تصل مساحة هذه الحماية إلى 55 مترًا مربعًا ، اعتمادًا على حجم السيارة. تم إنتاج عناصر الصدر "جرانيت -4" بأحجام تتراوح من 7 إلى 9 متر مربع. الظهرية - تصل إجمالاً إلى 8.5 متر مربع. بلغ الوزن الإجمالي للسترة 11 كجم.
مع استمرار الإنتاج والتشغيل ، تم اقتراح إصدارات محسنة من الدروع الواقية للبدن. تم تطوير عناصر مدرعة معززة تتوافق مع الفئتين الخامسة والسادسة من الحماية. احتفظ المنتج 6B13M بالعناصر القياسية ، لكنه تلقى أغطية بحبال MOLLE / UMTBS.
مبدأ معياري
في عام 2003 ، تم اعتماد BZ 6B23 الذي طورته شركة NPP "KlASS" للخدمة. حل هذا الدرع الواقي من الرصاص بسرعة كافية محل عدد من العينات القديمة وأصبح أحد المنتجات الرئيسية لفئته في جيشنا. يتم الاحتفاظ بهذه الحالة بشكل عام حتى يومنا هذا.

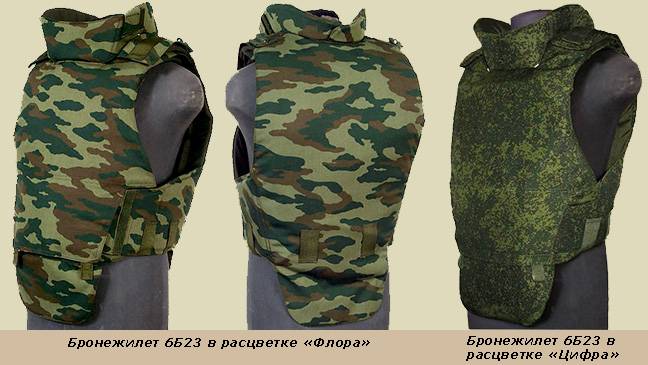

6B23 في إصدارات مختلفة. الصورة Rusdarpa.ru
أصبحت بيئة العمل المحسنة والنهج المعياري لتشكيل الحماية سمة مميزة للسترة الجديدة. في التعديل الأساسي 6B23 ، تستخدم هذه السترة الواقية من الرصاص عناصر نسيجية تعتمد على 30 طبقة من مادة TSVM-2. تقع على الصدر والظهر والجانبين. يوفر التكوين 6B23-1 تركيب صفيحة مدرعة فولاذية للصدر ، وفي 6B23-2 ، يتم استخدام عنصر السيراميك "Granite-4M" على الصندوق والصلب في الخلف. توفر كتل القماش حماية من الدرجة الثانية - ضد طلقات المسدس ؛ الصلب والسيراميك - 3 و 4 فصول. تبلغ المساحة الإجمالية لسترة 6B23 48 ديسيمترًا مربعًا. من هذه ، 8 مربعات في كل سقوط على العناصر الصدرية والظهرية. الوزن ، حسب الألواح المستخدمة ، من 4 إلى 10.2 كجم.
تعزيز الحماية
في عام 2010 ، بدأ الإنتاج التسلسلي لـ 6B43 type BZhs التي طورتها Tekhinkom. عند إنشاء هذا المنتج ، تم استخدام المبدأ المعياري مرة أخرى مع إمكانية الحصول على مستويات مختلفة من الحماية. بالإضافة إلى ذلك ، تم اتخاذ تدابير لزيادة المنطقة المحمية: تلقت السترة منصات كتف ، مما يمنحها مظهرًا مميزًا.
في التكوين الأساسي ، يتضمن 6B43 أقسامًا للصدر والظهر والجانب ، مصنوعة في شكل منتج واحد. يمكن ربطهم بوسادات الكتف ومئزر الفخذ. تحتوي السترة النسيجية على كتل واقية مصنوعة من قماش "روسار" ، مطابق للفئة الأولى. يمكن أيضًا تثبيت الصندوق واللوحين الخزفيين في الخلف واللوحين الجانبيين من سلسلة "الجرانيت" من الفئة الخامسة في الجيوب المقابلة.

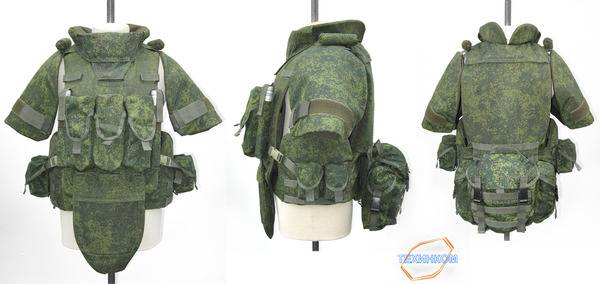

سترة واقية من الرصاص 6B43 مع منصات الكتف والمئزر. صورة لـ NPF "Tekhinkom"
اعتمادًا على الحجم ، يمكن أن يصل إجمالي مساحة الحماية BZ 6B43 في مجموعة كاملة إلى 69.5 مترًا مربعًا. من بين هؤلاء ، ما يصل إلى 30 بوصة مربعة يتم احتسابها بواسطة عناصر السيراميك أو القماش. وزن الدروع الواقية للبدن بدون درع - 4.5 كجم. يزن المنتج مع لوحتي الصدر والظهر 9 كجم ، وتكتسب المجموعة الكاملة 15 كجم.
حتى الآن ، تمكنت 6B43 من الحصول على توزيع واسع النطاق وأصبحت واحدة من الدروع الواقية للبدن المحلية الرئيسية. هذه هي المنتجات التي يمكن ملاحظتها في أغلب الأحيان على الأفراد العسكريين الذين يعملون في المناطق الساخنة أو المناطق الخطرة.
سترة واقية من الرصاص من "المحارب"
تشمل المعدات العسكرية الجديدة للجندي (BEV) "راتنيك" العديد من وسائل الحماية من مختلف الفئات. لذلك ، تم إنشاء مجموعة الحماية القتالية (BZK) 6B49 على شكل بذلة أو مجموعة من السترات والسراويل مع حماية قماش مرنة. يمكن أن يتحمل اتحاد الوطنيين الكونغوليين إصابات الشظايا ورصاص المسدس. كما تشتمل BEV "راتنيك" على خوذة 6B47 و 6 B45 درع مضاد للرصاص.

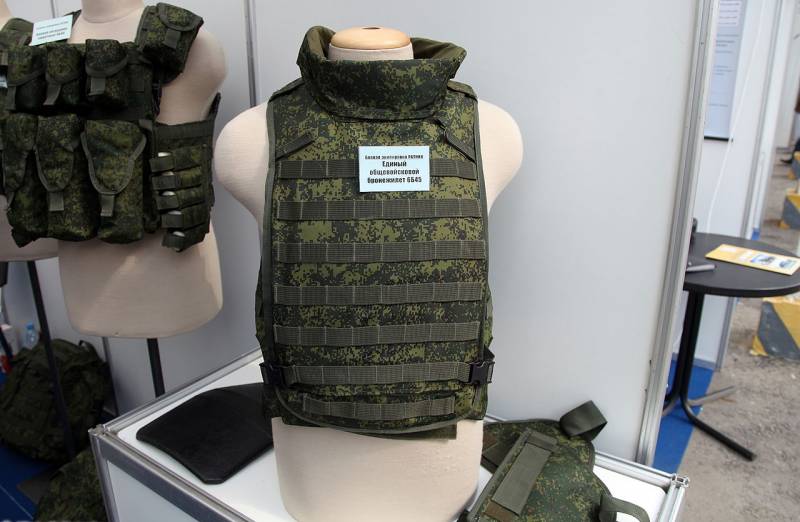

المنتج 6B45 بدون عناصر إضافية. الصورة Vitalykuzmin.net
يكرر BZ 6B45 في هندسته ككل المنتجات السابقة ، ومع ذلك ، فإنه يحتوي على عدد من الاختلافات التصميمية والتكنولوجية. يتم الحفاظ على الصدر والأجزاء الظهرية والجانبية وكذلك حماية الرقبة. لا يتم تضمين الأكتاف والمئزر في التكوين الأساسي. توفر حزم الدروع القماشية حماية من الدرجة الأولى. العناصر المركبة من السيراميك "جرانيت -5" محمية بالفئة 5 أ. تبلغ المساحة الإجمالية للدروع الواقية من الرصاص 45 مترًا مربعًا ، منها 25.5 مترًا مربعًا على الأقل تقع على عناصر الدروع. وزن المنتج مع حماية السيراميك 8.7 كجم.
تم تطوير نسخة هجومية من الدروع الواقية للبدن - 6B45-1. تتميز بوسادات للكتف ومئزر مع حماية من الرصاص ، وممتصات صدمات إضافية وألواح خزفية مقواة. في هذه الحالة ، يتم استخدام العناصر "Granite-6" المقابلة للفئة السادسة. يتم إنتاج BZ أيضًا بمجموعة طفو 6B45-2.
اتجاهات التنمية
يعود التاريخ الحديث للسترات الواقية من الرصاص إلى أوائل الثمانينيات ، عندما تم إنشاء واعتماد منتج 6B2. في غضون سنوات قليلة فقط ، ظهرت نماذج جديدة باختلافات ومزايا مختلفة. لا تتوقف عملية تحديث العينات الموجودة وإنشاء عينات جديدة حتى الآن وتؤدي إلى نتائج جديدة مثيرة للاهتمام.
تم تجهيز الجنود في "راتنيك" بسترة واقية من الرصاص 6B45 و 6 B49 BKZ. صورة لوزارة الدفاع الروسية
على مدى العقود الماضية ، تم اقتراح وتنفيذ خيارات معمارية مختلفة في تصميمات مختلفة ، بالإضافة إلى إدخال مواد جديدة. في الوقت نفسه ، لوحظ عدد من الاتجاهات الرئيسية. لذلك ، قام BZh 6B2 في أوائل الثمانينيات بحماية الشخص عن طريق كتلة منسوجة مصنوعة من ألياف الأراميد (لأول مرة في الممارسة المنزلية) وبمساعدة ألواح التيتانيوم.
في المستقبل ، تم الإبقاء على هذا المخطط ، وفي التسعينيات ، ظهر BZ بعناصر مركبة من السيراميك ، والتي جمعت بين مستوى أعلى من الحماية ووزن أقل. يتم استخدام الهيكل المدمج مع عناصر النسيج والدروع الخزفية بنشاط في التصميمات الحديثة ، ومع ذلك ، فهي تستخدم مواد حديثة ذات خصائص محسنة. توفر الألواح المدرعة الأكثر تقدمًا لـ DB الحماية ضد طلقات البنادق الخارقة للدروع - على الرغم من أنها تتميز بكتلتها الكبيرة وتكلفتها العالية.
بالتوازي مع مواد الحماية ، تم تحسين بيئة العمل للمنتجات. أيضًا ، بالإضافة إلى أقسام الصدر والظهر ، تم إدخال عناصر حماية جديدة - الياقات ومنصات الكتف والأقسام الجانبية والمآزر ذات التصميمات المختلفة. جعلت هذه العناصر من الممكن زيادة منطقة الحماية دون زيادة الوزن غير مقبولة.

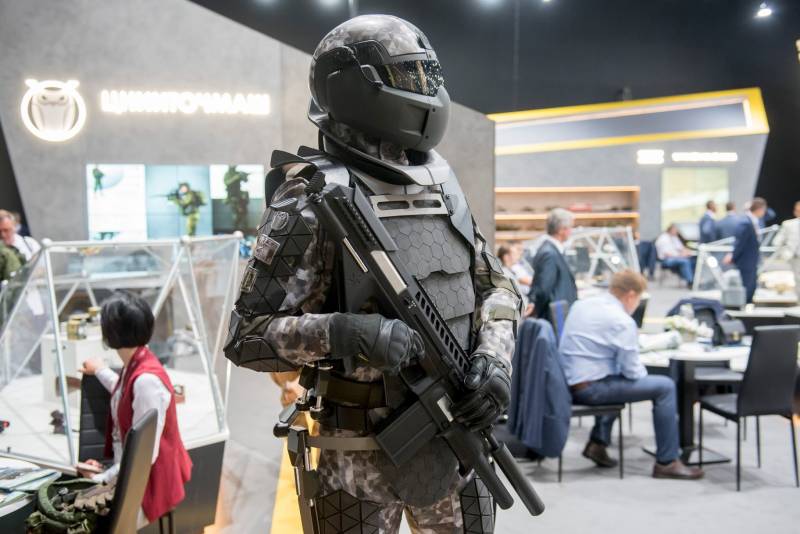

ظهور محتمل لوسائل حماية واعدة. الصورة بواسطة Rostec
ومن المعروف عن استمرار العمل لتحسين التصاميم الحالية للدروع الواقية للبدن وإنشاء أخرى جديدة. يتم تطوير واختبار المواد الواعدة ذات الوزن المنخفض والقوة المتزايدة. من الممكن تغيير نهج بنية الحماية. على وجه الخصوص ، يمكن تطوير فكرة السترات الواقية ذات العناصر المدرعة في أقصى مساحة.
من المتوقع أن يتم تضمين السترات الواقية من الرصاص وغيرها من المنتجات القائمة على التقنيات والمواد الجديدة في BEV Sotnik الواعدة. من غير المعروف ما هي عناصرها وكيف ستختلف عن المنتجات الحديثة. ولكن من حيث خصائصها الرئيسية ، فإنها ستتجاوز بالتأكيد وسائل الحماية الحالية.
- إنضم
- 19 فبراير 2021
- المشاركات
- 555
- التفاعل
- الدولة
تعقيب على كلامك الصفائح هيا وحدها من يمكنها حماية مرتديها من ذخائر البنادق للهجوميةالدروع الواقية للبدن المدمجة الحديثة للجيش الروسي
جنود يرتدون الدروع الواقية من الرصاص 2B23 - حتى وقت قريب ، كان أحد أكثر النماذج شيوعًا. صورة لوزارة الدفاع الروسية
حاليًا ، يتكون إمداد الجيش الروسي من عدد من الدروع الواقية للبدن. تم تطوير هذه المنتجات على مدى العقود العديدة الماضية ، واستخدم كل مشروع جديد أحدث التقنيات والمواد. مثل هذا التطور المتسق جعل من الممكن إنشاء تصميمات بمستويات عالية من الحماية وبيئة العمل.
من أواخر التسعينيات
حتى بداية العقد الأول من القرن الحادي والعشرين ، كانت الدروع الواقية للبدن (BZ) للجيش الروسي هي منتج 6B5 في العديد من التعديلات. في عام 1999 ، تم اعتماد 6B13 ، التي طورتها NPF Tekhinkom. في المستقبل ، جعل الإنتاج الضخم مثل BZ واحدًا من العناصر الرئيسية في الجيش. على الرغم من ظهور وسائل حماية أحدث وأكثر فعالية ، لا يزال 6B13 قيد الاستخدام المحدود.
تم بناء BZ 6B13 وفقًا للمخطط التقليدي ، ولكن باستخدام مواد حديثة. تغطي السترة جذع المستخدم بالكامل وتحمي العنق. تم تزويد السحابات بإمكانية ضبط الارتفاع والحجم. تم تصنيع القسمين الصدر والظهر من السترة على أساس حزم الدروع القماشية. على الصدر كان هناك غطاء جيب واحد للوحة الدرع ، على الظهر - اثنان. في الإصدار الأصلي ، تم تجهيز 6B13 بألواح السيراميك المركبة "جرانيت -4" ، والتي توفر الحماية من الفئة 4.
المنتج 2B13. غطاء صندوق عنصر الدرع مرئي بوضوح. صور Guns.allzip.org
توفر عناصر النسيج الخاصة بمنتج 6B13 حماية شاملة من شظايا الضوء منخفضة السرعة ؛ تصل مساحة هذه الحماية إلى 55 مترًا مربعًا ، اعتمادًا على حجم السيارة. تم إنتاج عناصر الصدر "جرانيت -4" بأحجام تتراوح من 7 إلى 9 متر مربع. الظهرية - تصل إجمالاً إلى 8.5 متر مربع. بلغ الوزن الإجمالي للسترة 11 كجم.
مع استمرار الإنتاج والتشغيل ، تم اقتراح إصدارات محسنة من الدروع الواقية للبدن. تم تطوير عناصر مدرعة معززة تتوافق مع الفئتين الخامسة والسادسة من الحماية. احتفظ المنتج 6B13M بالعناصر القياسية ، لكنه تلقى أغطية بحبال MOLLE / UMTBS.
مبدأ معياري
في عام 2003 ، تم اعتماد BZ 6B23 الذي طورته شركة NPP "KlASS" للخدمة. حل هذا الدرع الواقي من الرصاص بسرعة كافية محل عدد من العينات القديمة وأصبح أحد المنتجات الرئيسية لفئته في جيشنا. يتم الاحتفاظ بهذه الحالة بشكل عام حتى يومنا هذا.
6B23 في إصدارات مختلفة. الصورة Rusdarpa.ru
أصبحت بيئة العمل المحسنة والنهج المعياري لتشكيل الحماية سمة مميزة للسترة الجديدة. في التعديل الأساسي 6B23 ، تستخدم هذه السترة الواقية من الرصاص عناصر نسيجية تعتمد على 30 طبقة من مادة TSVM-2. تقع على الصدر والظهر والجانبين. يوفر التكوين 6B23-1 تركيب صفيحة مدرعة فولاذية للصدر ، وفي 6B23-2 ، يتم استخدام عنصر السيراميك "Granite-4M" على الصندوق والصلب في الخلف. توفر كتل القماش حماية من الدرجة الثانية - ضد طلقات المسدس ؛ الصلب والسيراميك - 3 و 4 فصول. تبلغ المساحة الإجمالية لسترة 6B23 48 ديسيمترًا مربعًا. من هذه ، 8 مربعات في كل سقوط على العناصر الصدرية والظهرية. الوزن ، حسب الألواح المستخدمة ، من 4 إلى 10.2 كجم.
تعزيز الحماية
في عام 2010 ، بدأ الإنتاج التسلسلي لـ 6B43 type BZhs التي طورتها Tekhinkom. عند إنشاء هذا المنتج ، تم استخدام المبدأ المعياري مرة أخرى مع إمكانية الحصول على مستويات مختلفة من الحماية. بالإضافة إلى ذلك ، تم اتخاذ تدابير لزيادة المنطقة المحمية: تلقت السترة منصات كتف ، مما يمنحها مظهرًا مميزًا.
في التكوين الأساسي ، يتضمن 6B43 أقسامًا للصدر والظهر والجانب ، مصنوعة في شكل منتج واحد. يمكن ربطهم بوسادات الكتف ومئزر الفخذ. تحتوي السترة النسيجية على كتل واقية مصنوعة من قماش "روسار" ، مطابق للفئة الأولى. يمكن أيضًا تثبيت الصندوق واللوحين الخزفيين في الخلف واللوحين الجانبيين من سلسلة "الجرانيت" من الفئة الخامسة في الجيوب المقابلة.
سترة واقية من الرصاص 6B43 مع منصات الكتف والمئزر. صورة لـ NPF "Tekhinkom"
اعتمادًا على الحجم ، يمكن أن يصل إجمالي مساحة الحماية BZ 6B43 في مجموعة كاملة إلى 69.5 مترًا مربعًا. من بين هؤلاء ، ما يصل إلى 30 بوصة مربعة يتم احتسابها بواسطة عناصر السيراميك أو القماش. وزن الدروع الواقية للبدن بدون درع - 4.5 كجم. يزن المنتج مع لوحتي الصدر والظهر 9 كجم ، وتكتسب المجموعة الكاملة 15 كجم.
حتى الآن ، تمكنت 6B43 من الحصول على توزيع واسع النطاق وأصبحت واحدة من الدروع الواقية للبدن المحلية الرئيسية. هذه هي المنتجات التي يمكن ملاحظتها في أغلب الأحيان على الأفراد العسكريين الذين يعملون في المناطق الساخنة أو المناطق الخطرة.
سترة واقية من الرصاص من "المحارب"
تشمل المعدات العسكرية الجديدة للجندي (BEV) "راتنيك" العديد من وسائل الحماية من مختلف الفئات. لذلك ، تم إنشاء مجموعة الحماية القتالية (BZK) 6B49 على شكل بذلة أو مجموعة من السترات والسراويل مع حماية قماش مرنة. يمكن أن يتحمل اتحاد الوطنيين الكونغوليين إصابات الشظايا ورصاص المسدس. كما تشتمل BEV "راتنيك" على خوذة 6B47 و 6 B45 درع مضاد للرصاص.
المنتج 6B45 بدون عناصر إضافية. الصورة Vitalykuzmin.net
يكرر BZ 6B45 في هندسته ككل المنتجات السابقة ، ومع ذلك ، فإنه يحتوي على عدد من الاختلافات التصميمية والتكنولوجية. يتم الحفاظ على الصدر والأجزاء الظهرية والجانبية وكذلك حماية الرقبة. لا يتم تضمين الأكتاف والمئزر في التكوين الأساسي. توفر حزم الدروع القماشية حماية من الدرجة الأولى. العناصر المركبة من السيراميك "جرانيت -5" محمية بالفئة 5 أ. تبلغ المساحة الإجمالية للدروع الواقية من الرصاص 45 مترًا مربعًا ، منها 25.5 مترًا مربعًا على الأقل تقع على عناصر الدروع. وزن المنتج مع حماية السيراميك 8.7 كجم.
تم تطوير نسخة هجومية من الدروع الواقية للبدن - 6B45-1. تتميز بوسادات للكتف ومئزر مع حماية من الرصاص ، وممتصات صدمات إضافية وألواح خزفية مقواة. في هذه الحالة ، يتم استخدام العناصر "Granite-6" المقابلة للفئة السادسة. يتم إنتاج BZ أيضًا بمجموعة طفو 6B45-2.
اتجاهات التنمية
يعود التاريخ الحديث للسترات الواقية من الرصاص إلى أوائل الثمانينيات ، عندما تم إنشاء واعتماد منتج 6B2. في غضون سنوات قليلة فقط ، ظهرت نماذج جديدة باختلافات ومزايا مختلفة. لا تتوقف عملية تحديث العينات الموجودة وإنشاء عينات جديدة حتى الآن وتؤدي إلى نتائج جديدة مثيرة للاهتمام.
تم تجهيز الجنود في "راتنيك" بسترة واقية من الرصاص 6B45 و 6 B49 BKZ. صورة لوزارة الدفاع الروسية
على مدى العقود الماضية ، تم اقتراح وتنفيذ خيارات معمارية مختلفة في تصميمات مختلفة ، بالإضافة إلى إدخال مواد جديدة. في الوقت نفسه ، لوحظ عدد من الاتجاهات الرئيسية. لذلك ، قام BZh 6B2 في أوائل الثمانينيات بحماية الشخص عن طريق كتلة منسوجة مصنوعة من ألياف الأراميد (لأول مرة في الممارسة المنزلية) وبمساعدة ألواح التيتانيوم.
في المستقبل ، تم الإبقاء على هذا المخطط ، وفي التسعينيات ، ظهر BZ بعناصر مركبة من السيراميك ، والتي جمعت بين مستوى أعلى من الحماية ووزن أقل. يتم استخدام الهيكل المدمج مع عناصر النسيج والدروع الخزفية بنشاط في التصميمات الحديثة ، ومع ذلك ، فهي تستخدم مواد حديثة ذات خصائص محسنة. توفر الألواح المدرعة الأكثر تقدمًا لـ DB الحماية ضد طلقات البنادق الخارقة للدروع - على الرغم من أنها تتميز بكتلتها الكبيرة وتكلفتها العالية.
بالتوازي مع مواد الحماية ، تم تحسين بيئة العمل للمنتجات. أيضًا ، بالإضافة إلى أقسام الصدر والظهر ، تم إدخال عناصر حماية جديدة - الياقات ومنصات الكتف والأقسام الجانبية والمآزر ذات التصميمات المختلفة. جعلت هذه العناصر من الممكن زيادة منطقة الحماية دون زيادة الوزن غير مقبولة.
ظهور محتمل لوسائل حماية واعدة. الصورة بواسطة Rostec
ومن المعروف عن استمرار العمل لتحسين التصاميم الحالية للدروع الواقية للبدن وإنشاء أخرى جديدة. يتم تطوير واختبار المواد الواعدة ذات الوزن المنخفض والقوة المتزايدة. من الممكن تغيير نهج بنية الحماية. على وجه الخصوص ، يمكن تطوير فكرة السترات الواقية ذات العناصر المدرعة في أقصى مساحة.
من المتوقع أن يتم تضمين السترات الواقية من الرصاص وغيرها من المنتجات القائمة على التقنيات والمواد الجديدة في BEV Sotnik الواعدة. من غير المعروف ما هي عناصرها وكيف ستختلف عن المنتجات الحديثة. ولكن من حيث خصائصها الرئيسية ، فإنها ستتجاوز بالتأكيد وسائل الحماية الحالية.

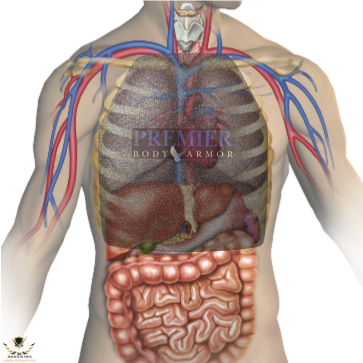

ولا تغطي الا منطقة الاعضاء الحيوية
بينما دروح الكفلار لا تحمي الا من الشصايا وعيارات مثل 9mm 45
