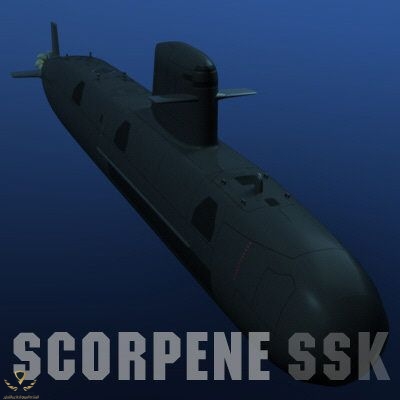

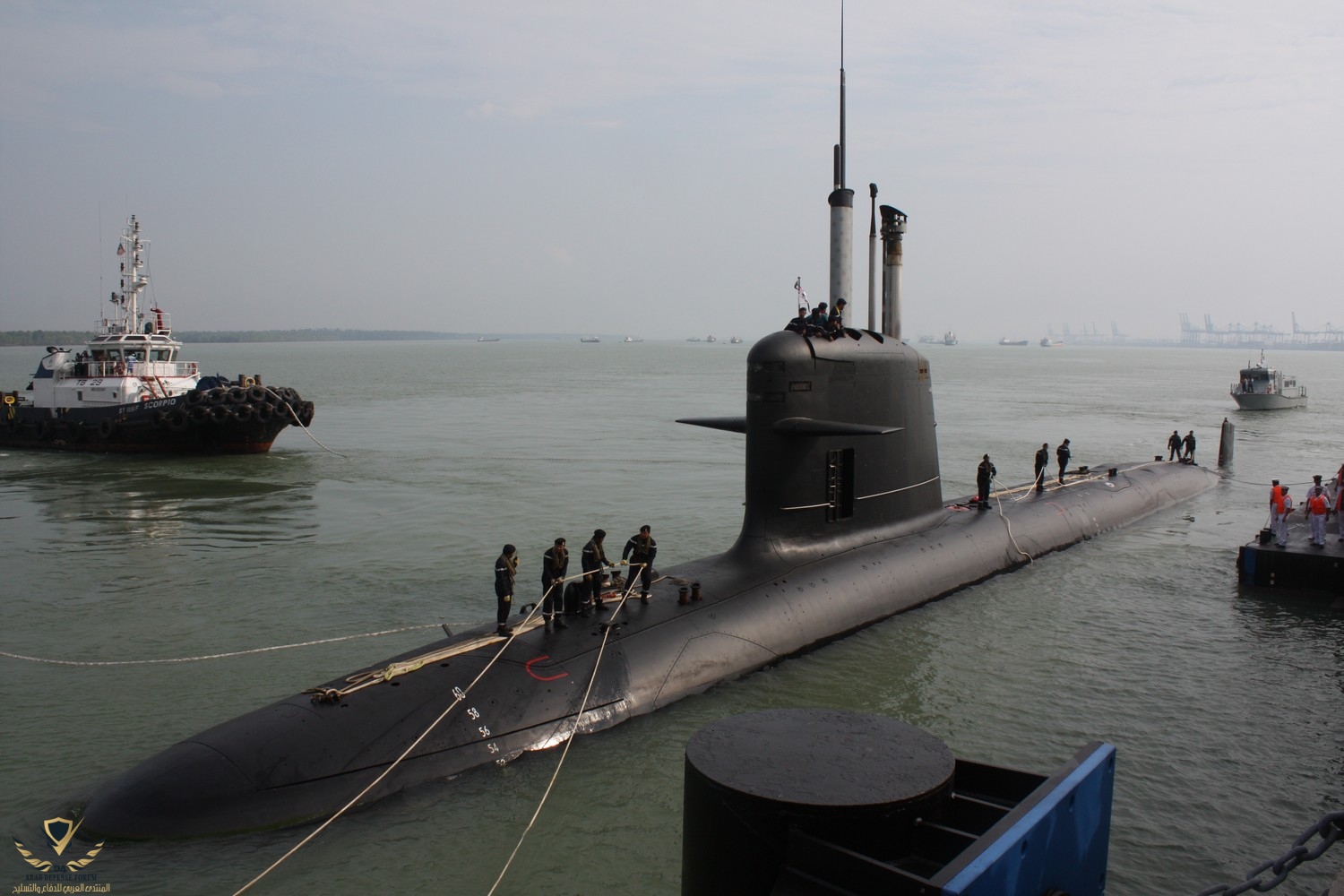

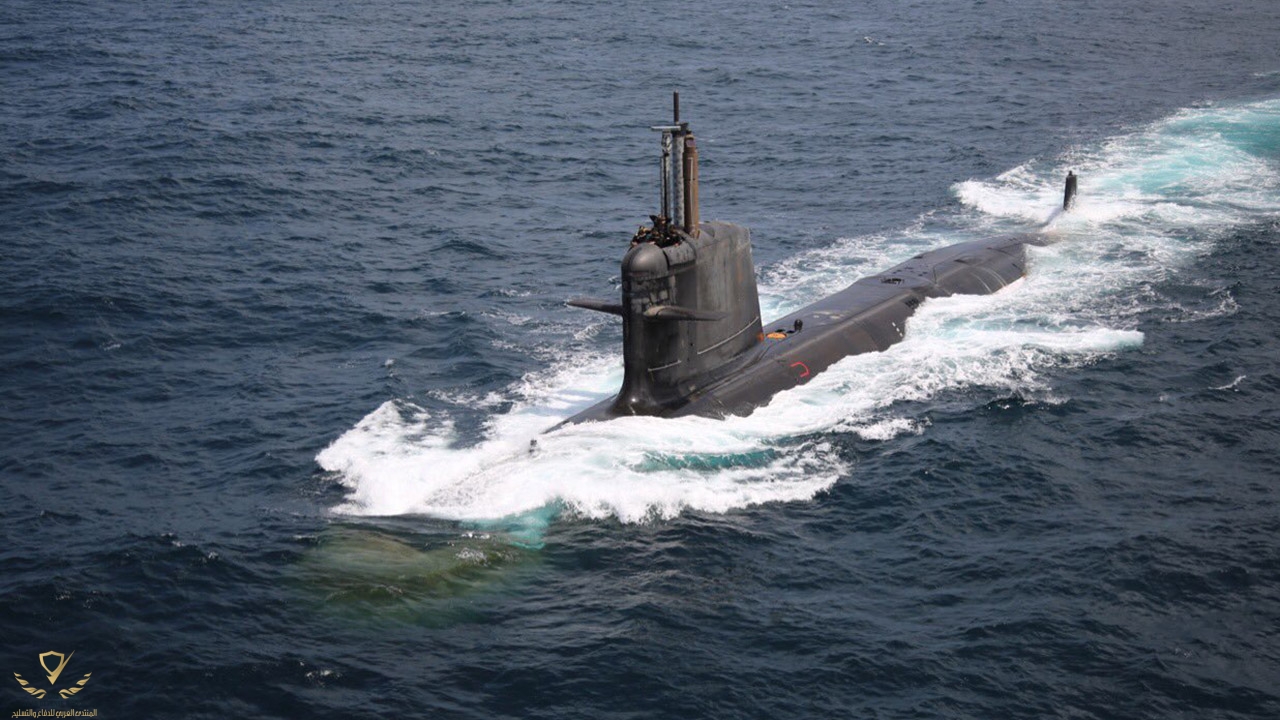

الغواصة الفرنسية العقرب SSK Scorpene
البلد :
هي غواصة من الجيل الجديد من صناعة العملاق الفرنسي Naval Group بطاقم يتكون من 31 فردا وتسليح مميز بـ 6 خلايا لإطلاق الطوربيدات مع قدرة تخزين 18 طوربيد و 30 لغمًا بحريا وكذا 18 صاروخ من طراز SM.39 Exocet المضاد للسفن.
يبلغ طول الغواصة ما بين 61 و 75 مترًا حسب الطلب وبإزاحة تصل إلى 2000 طن وقدرة غوص تبلغ 350 مترًا ومدى عمليات أقصى يبلغ 12 ألف كم.
وتتميز أيضًا بنظام الدفع الهوائي المستقل (AIP) الذي تفتقد إليه الغواصات الروسية ما يتيح لها البقاء في الأعماق لفترة أطول بكثير دون الاضطرار للصعود للسطح وتعريض نفسها لخطر الكشف.
الخصائص العامة
الإزاحة:
1565 طنًا نوع (CM-2000)
1870 طن نوع (AM-2000)
2000 طن نوع (S-BR)
الطول:
61.7 متر نوع (CM-2000)
70 م نوع (AM-2000)
75 متر نوع (S-BR)
الشعاع: 6.2 م
الدفع:
الديزل والكهرباء
بطاريات
دفع مستقل عن الهواء (AIP) :
MESMA AIP (نماذج DCNS)
DRDO PAFC خلية الوقود AIP (فئة كالفاري)
السرعة:
20 عقدة (37 كم / ساعة (مغمورة)
12 قدمًا (22 كم / ساعة (السطح)
المدى :
12000 كم بسرعة (15 كم / ساعة (السطح)
1020 كم بسرعة 9.3 كم / ساعة (مغمورة)
قدرة التحمل:
50 يوم (عادي)
50 + 21 يومًا (AIP)
أقصى عمق : 350 متر
الطاقم : 31 فرد
أجهزة الاستشعار :
سونار سلبي طويل المدى إسطواني الشكل لتخفيف البصمة الخاصة به
سونار لإعتراض السونارات الأخرى
سونار نشط.
حساسات ومنظومات رصد موزعة على بدن الغواصة

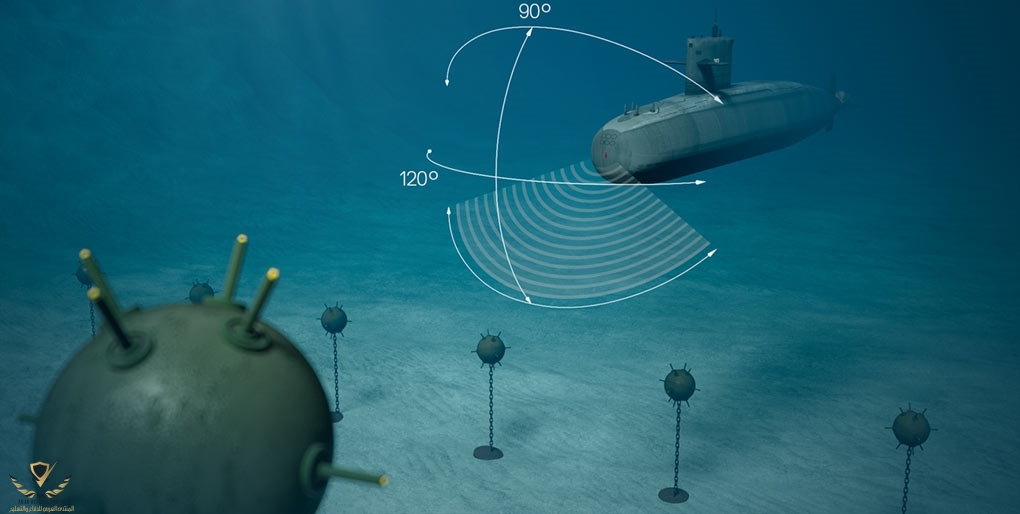

سونار عالي الوضوح لتجنب الألغام والعوائق البحرية التي تعيق الملاحة

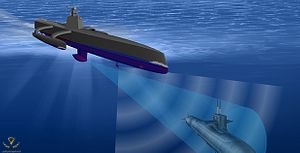

سونار مقطور لتوفير حماية درجة من أجناب وخلف الغواصة
التسليح :

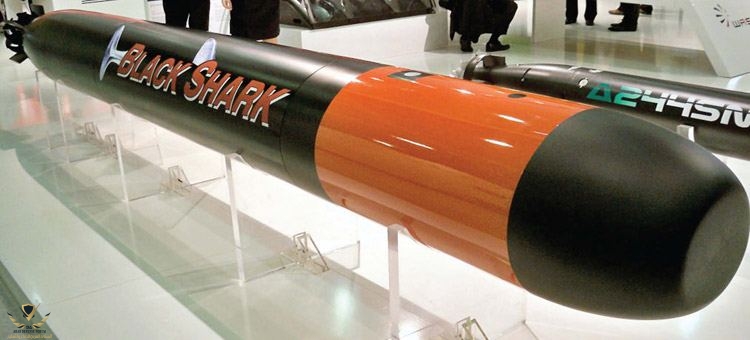

أنابيب طوربيد 6 × 533 مم (21 بوصة) لـ 18 من طوربيدات Whitehead Alenia Sistemi Subacquei Black Shark

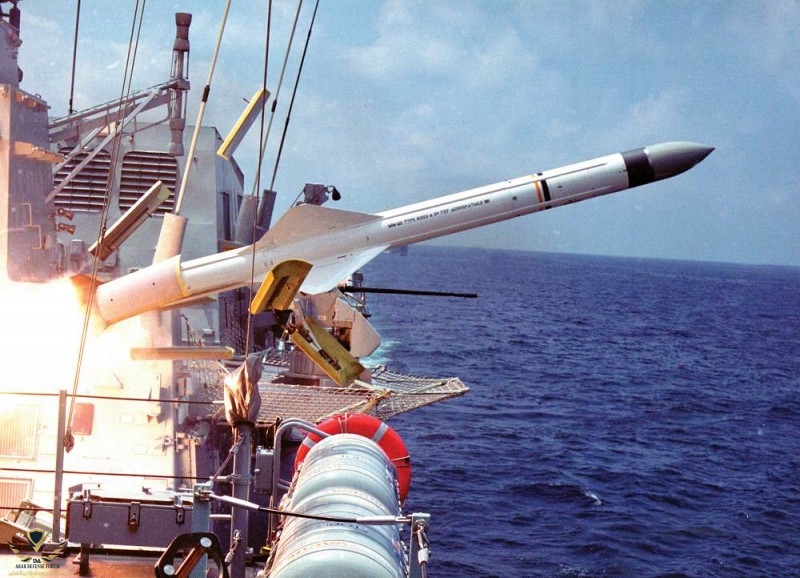

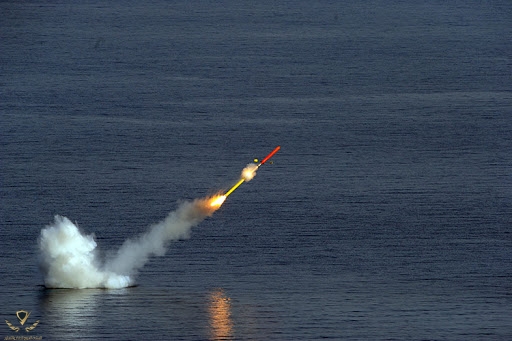

18 صاروخ SM.39 Exocet المضادة للسفن

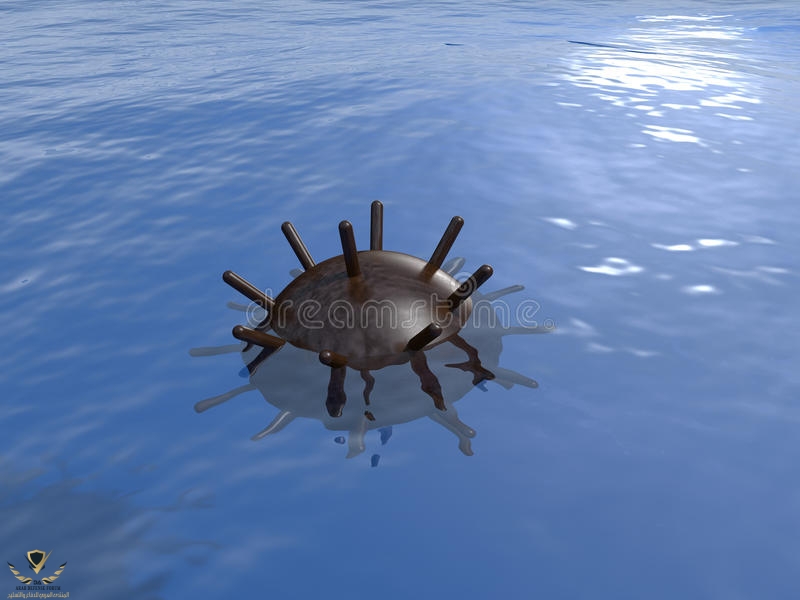

30 لغمًا بحري بدلاً من الطوربيدات
