باسم الله الرحمان الرحيم
معلومات وخصائص عامة :

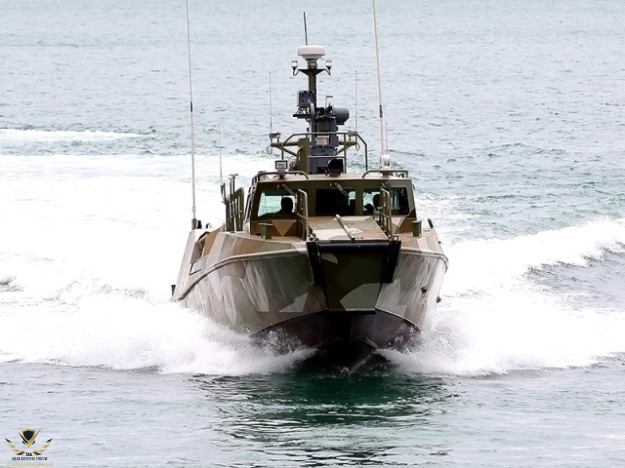

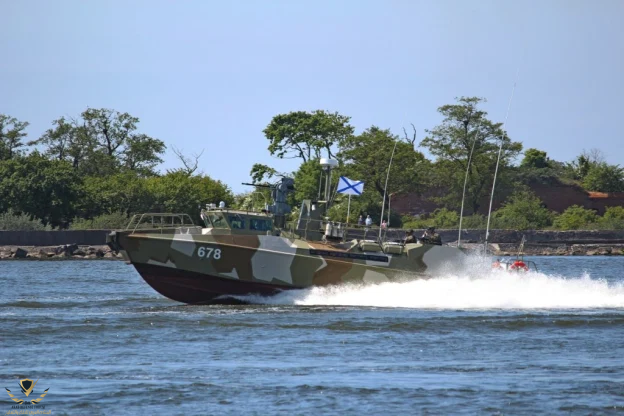

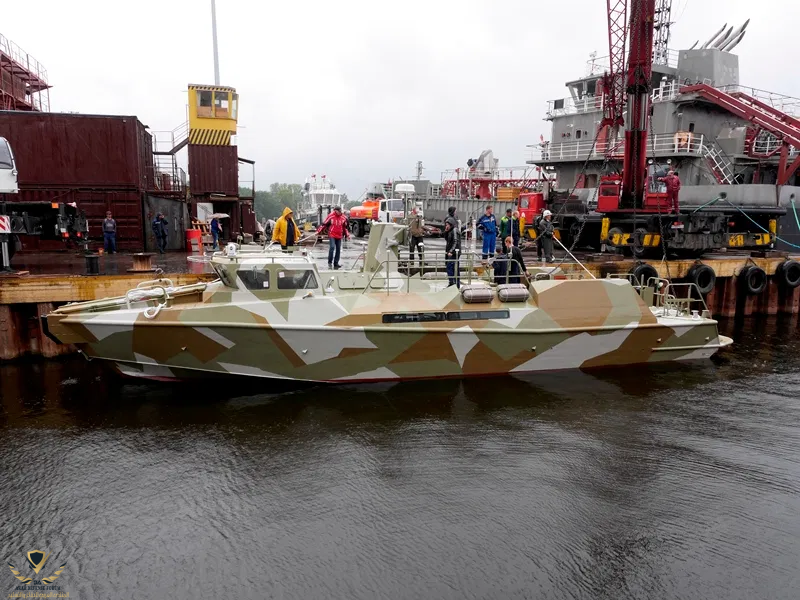

تم تصميم زوارق دورية رابتور (03160) عالية السرعة و بناؤها من قبل حوض بناء السفن المفتوحة JSC بيلا مقرها في لينينغراد، روسيا. ويمكن للقارب القيام بمجموعة واسعة من المهام ، بما فيها دوريات ، والبحث والانقاذ ، ومكافحة الارهاب . ويمكنها نقل ما يصل إلى 20 من أفراد طاقم السفن ولديها القدرة على اعتراض السفن الخفيفة.
مع أربعة قوارب على الأقل من المقرر أن تدخل أسطول البحر الأسود.
هو قارب نسخة من CB 90. يبدو التخطيط العام بالتأكيد منسوخًا ، ولكنه ثوري. لأن الخصائص العامة لCB 90 تقليدية بما فيه الكفاية.
عادة ما تستغرق الهندسة العكسية بضع سنوات على الأقل. هنا يبدو أن الخطوات الأولى قد تم تخطيها ، وقفز المشروع مباشرة إلى مرحلة التصميم التفصيلي. والنتيجة هي وجود قارب تم بناؤه للتوسع في القدرات الحالية (والأرقام)، بدلاً من إحداث ثورة فيها. وهذا يتناسب أيضا مع الاتجاه العام للتوسع السريع في القوات المسلحة الروسية.
منحت وزارة الدفاع الروسية عقدا إلى شركة OJSC Pella لبناء وتسليم سلسلة من ثمانية زوارق دورية للبحرية الروسية في حزيران/يونيو 2014.
تم إطلاق أول قارب رابتور في هذه السلسلة في يونيو 2014 يليه القارب الثاني في أغسطس 2014. وقّع مجلس القبول الحكومي قانون قبول للقارب في آذار/مارس 2015، وتم تشغيل القارب في أسطول البحر الأسود التابع للبحرية الروسية في آب/أغسطس 2015.
و اجرت البحرية اختبارات لتقييم نظم الملاحة والاتصالات ، والاسلحة ، وكذا تشغيل و صلاحية قوارب الدورية للإبحار قبل تشغيلها فى اسطول البحر الاسود .
وخضع طاقم قارب دورية رابتور لتدريب شامل ومتعدد المستويات في مركز التدريب المشترك التابع للبحرية الروسية في سان بطرسبرغ.

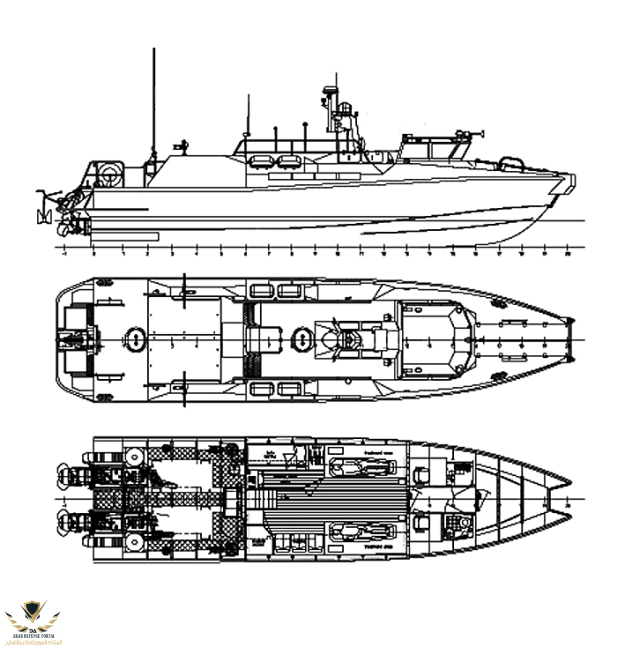

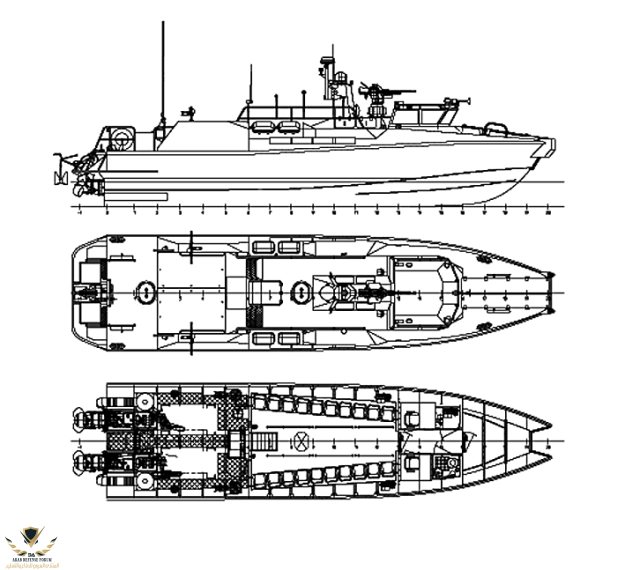

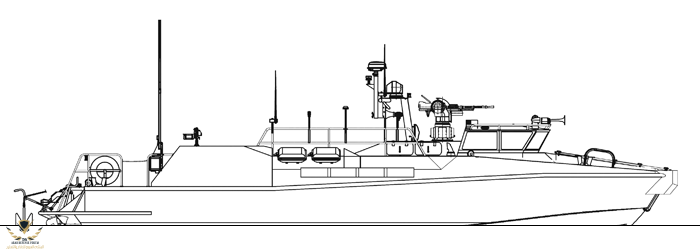

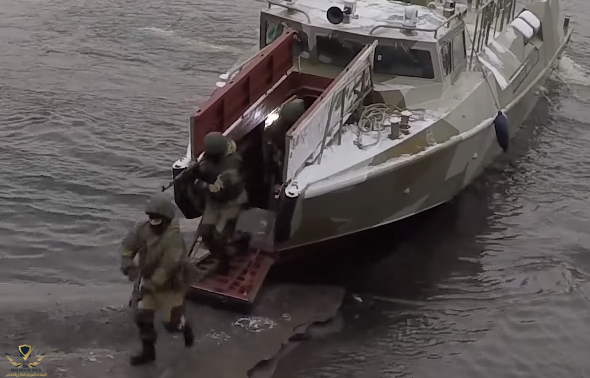

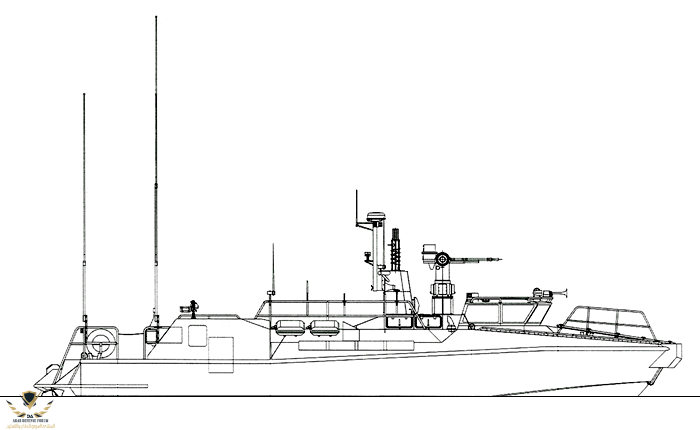

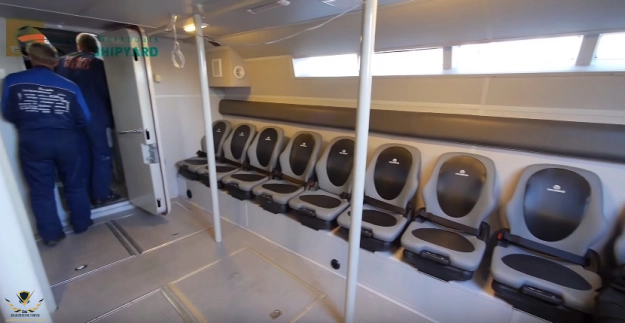

يستوعب زورق الدورية 03160 التابع للمشروع طاقمين و22 فردا. ويبلغ الحد الأقصى لطوله 17 مترًا، ويبلغ أقصى عرض له 4 متر، وارتفاع ثابت يبلغ 3.5 متر، وعمقه 0.9 متر. ولديه اماكن خاصة لإيواء فرق مكافحة الإرهاب والغواصين وفرق التفتيش والإنقاذ.

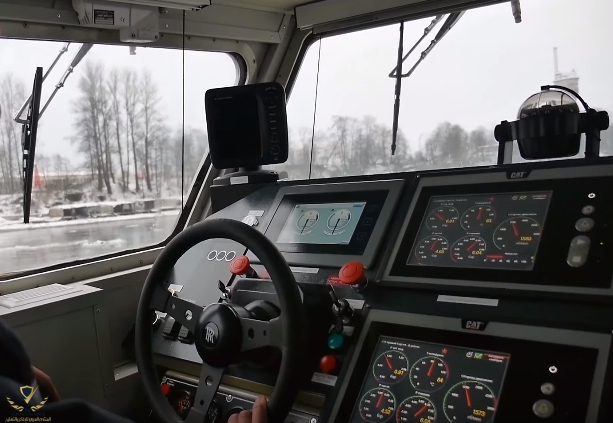

تم دمج القارب مع أنظمة الملاحة الحديثة والاتصالات والرادار وأجهزة الراديو لتوفير قابلية عالية للملاحة. تم تجهيز الجسر مع محطات العمل ولوحات المفاتيح للقيادة والسيطرة.
التسليح :

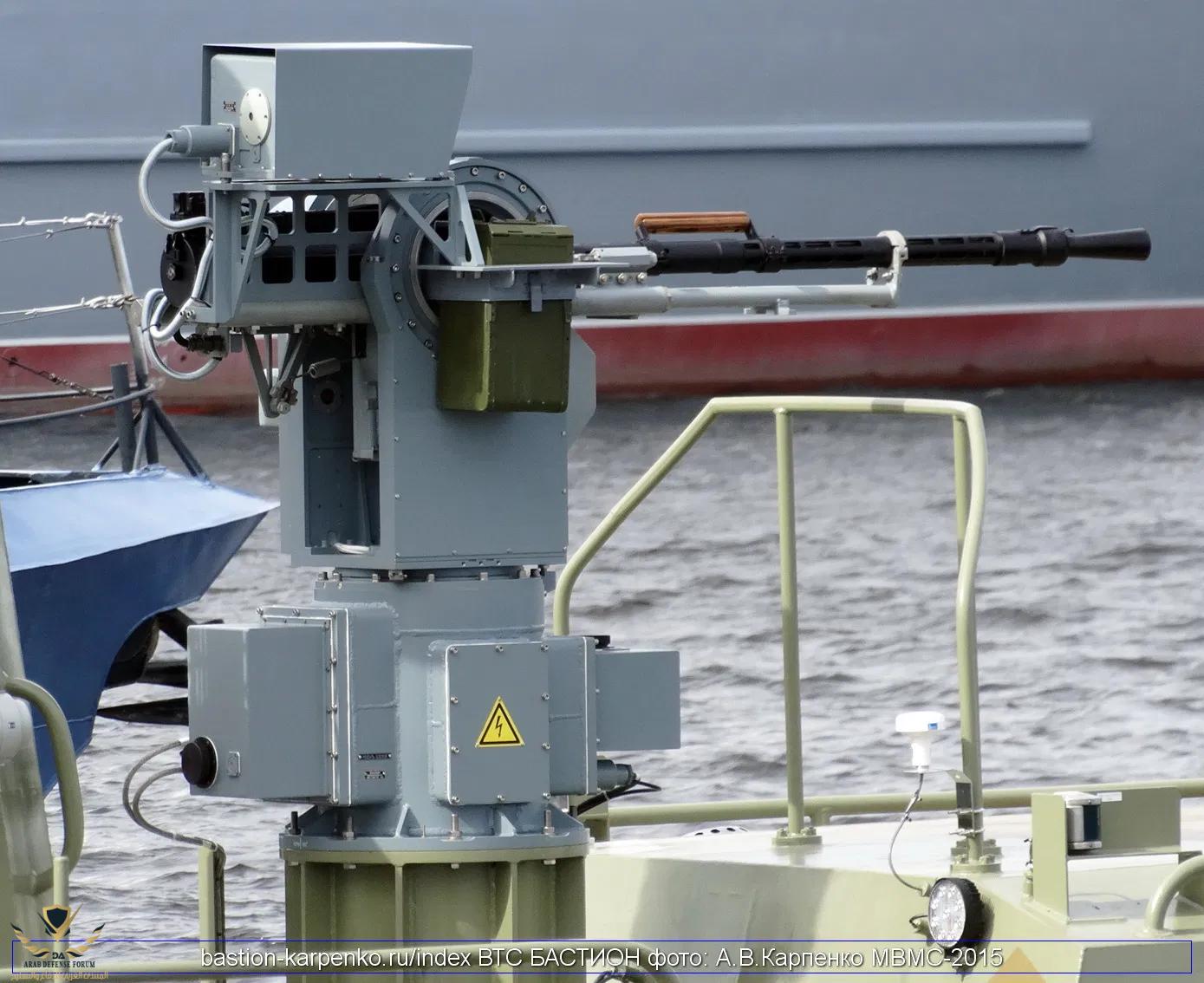

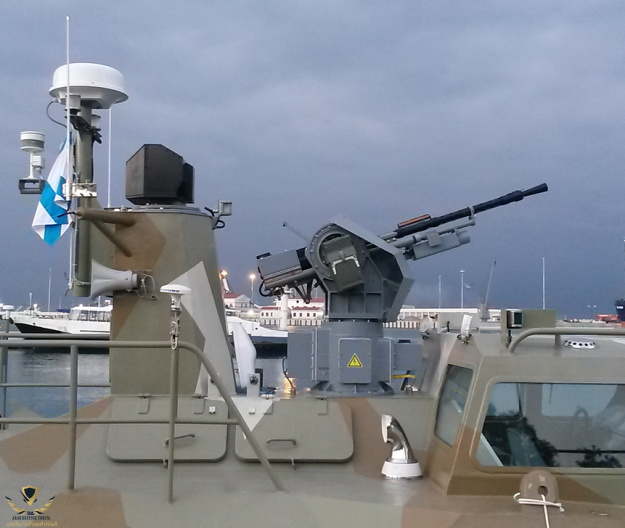

وحدة "Udovaya Kord" القتالية تعمل عن بعد محطة مع سلاح 14.5 ملمتر مدفع رشاش :

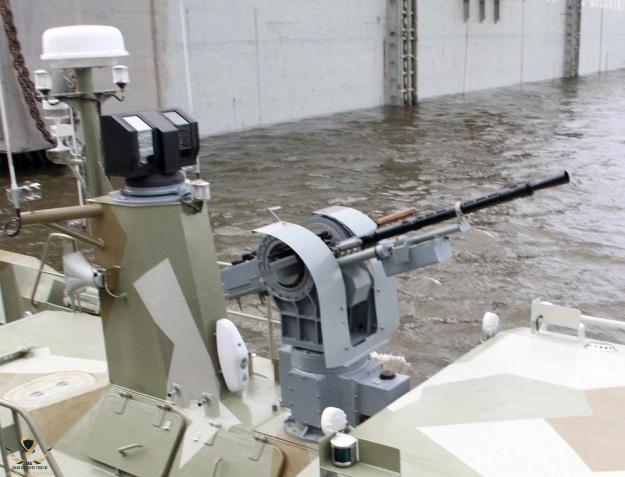

تم تجهيز القارب بمحطة أسلحة تعمل عن بعد للاحتفاظ بمدفع رشاش من 14.5 ملم ، بالإضافة إلى وحدة كهربائية بصرية مثبتة بالجيرو. يبلغ مدى إطلاق النار 2000 متر ويستخدم للدفاع ضد الأهداف المدرعة. توفر الوحدة الكهروبصرية الكشف عن الهدف حتى نطاق 3000 متر.
مواصفات KPVT
عيار: 14.5
الوزن : 52.5 كجم
الطول الكلي: 2000 ملمتر
سرعة الاطلاق عند الفوهة : 99 0-1000 متر / ثانية
معدل النار: 600-650 طلقة / دقيقة
نطاق الرؤية: 2000 متر
حزام الذخيرة : 50 طلقة

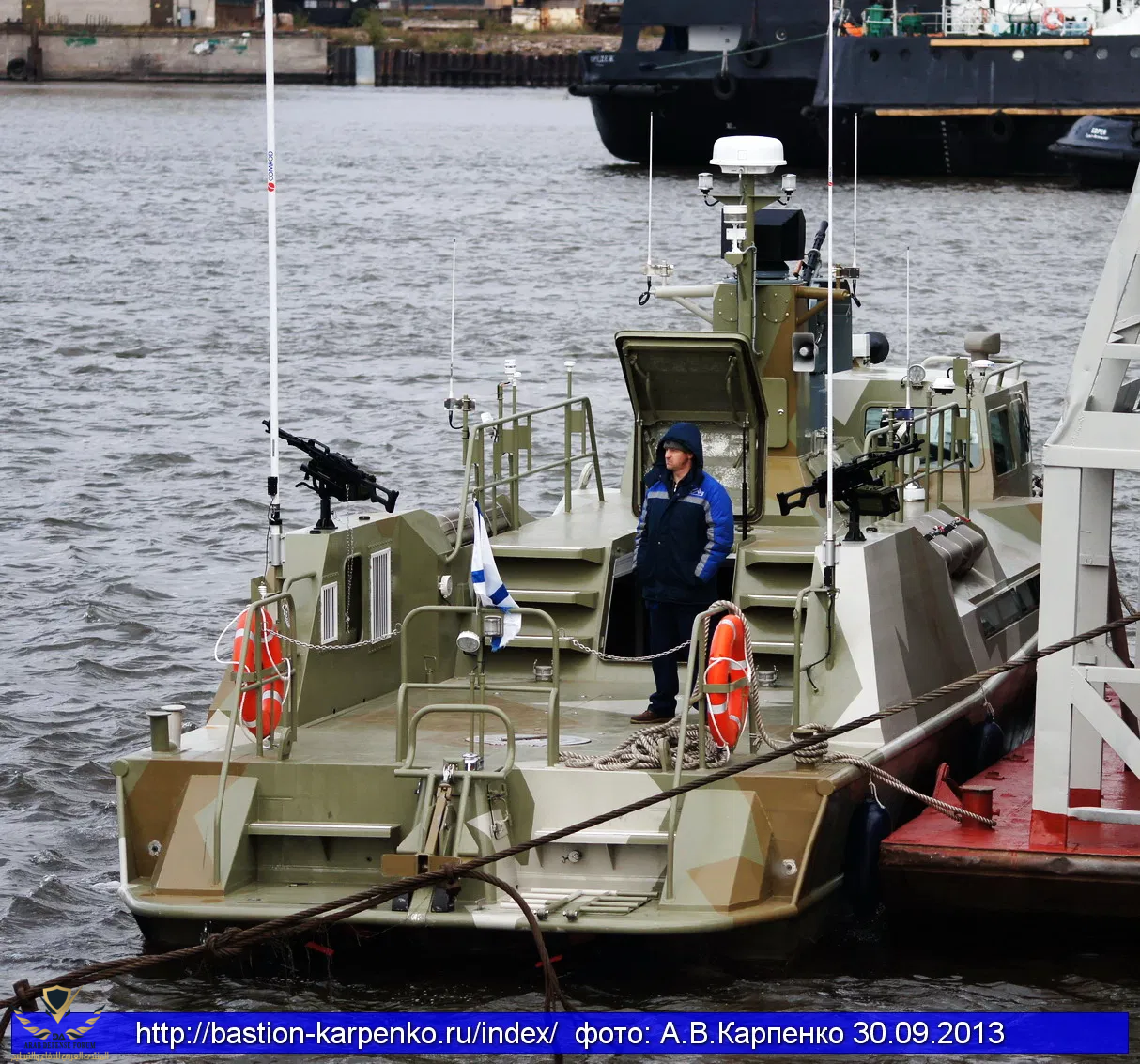

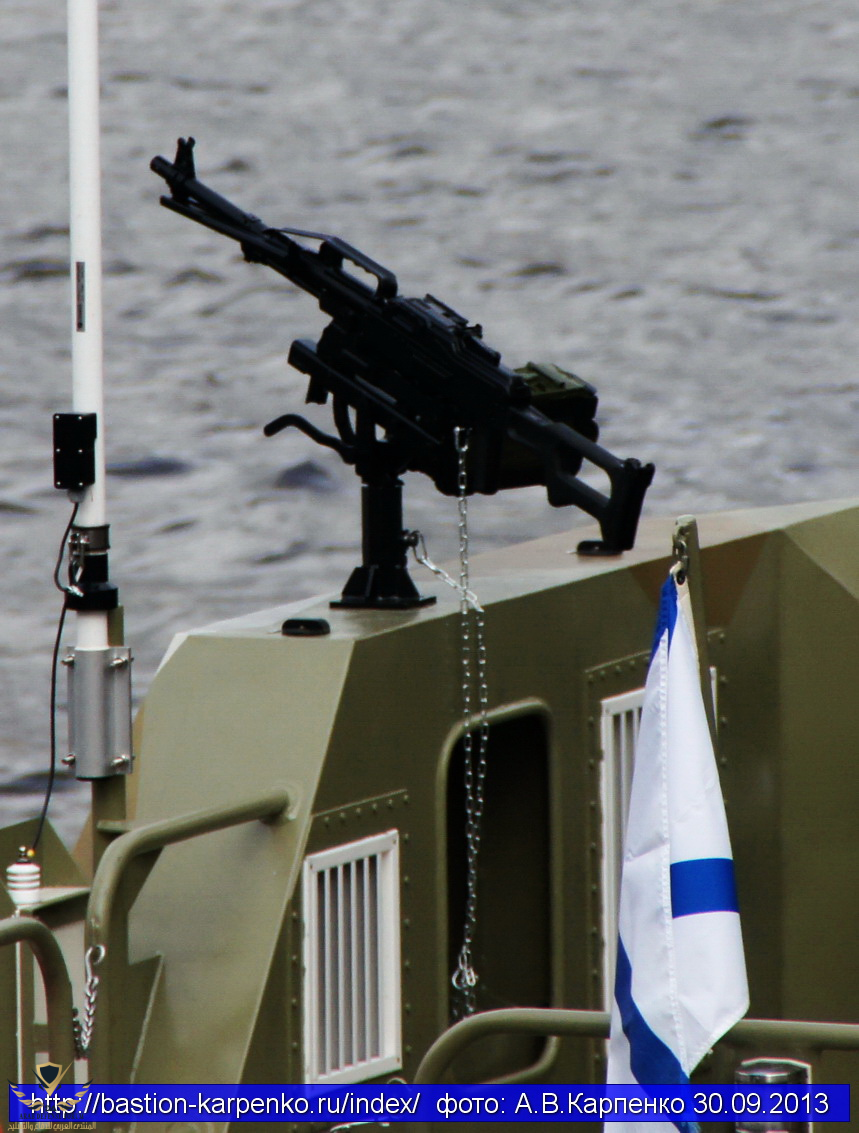

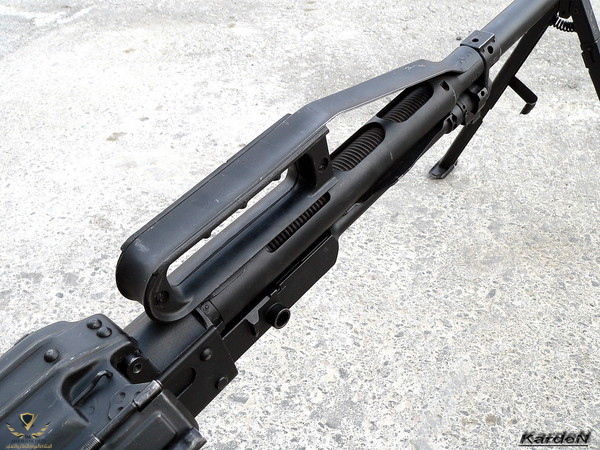

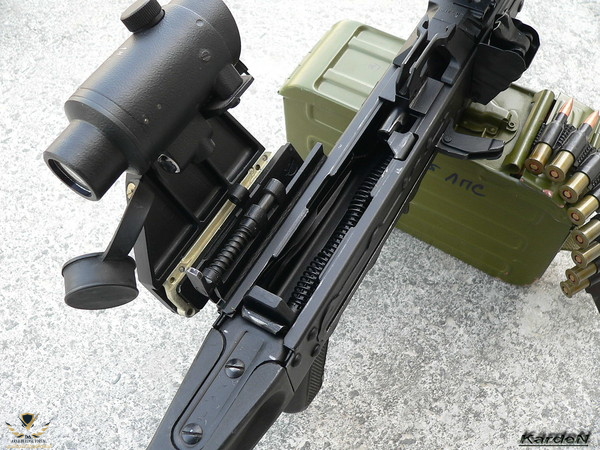

مدفع رشاش 7.62 ملم من طراز 6P41 Pecheneg :
يتم استخدام مجموعة كاملة من الخراطيش لاطلاق النار من مدفع رشاش. توافر منظم الغاز يضمن التشغيل الموثوق الآلي في ظروف التشغيل المختلفة.
مع درجة عالية من القواسم المشتركة مع مدفع PKM وتخطيط مماثل للعمل التلقائي ضمان موثوقية في أي ظروف التشغيل.
ويتضمن المدفع الرشاش بعض المستجدات التصميمية التي تهدف إلى زيادة فعالية تبريد السبطانة، مما سمح بالقضاء على احتياطي من مجموعة المدافع الرشاشة.
وقد جعلت صلابة تعزيز للسبطانة، وإزالة تشوهها الحراري، وفي الواقع عدم وجود تدفق الهواء الحراري من سبطانة ساخنة تحسين الظروف تهدف لزيادة دقة النار أكثر من 2 مرات.
الخصائص التقنية
عيار، 7.62 مم
الوزن، 8.2 كلج
معدل النار، 600... 800/ دقيقة
سرعة ،825 م / ث
نطاق الهدف، 1500 متر
نطاق درجة الحرارة التشغيلية، درجة مئوية ±50
ميزات الحماية :
توفر ألواح الدروع المجهزة على الهيكل الحماية من العيار الناري من المستويين 5 و5A. وتوفر النوافذ الزجاجية الواقية من الرصاص التي سمكها 39 ملم حماية باليستية للركاب.
الدفع والأداء :
القارب مدعوم من محرك 2000hp، يمكن أن يصل قارب دورية رابتور الى سرعة قصوى تبلغ حوالي 50 عقدة. ويمكنه تنفيذ مهام في دائرة نصف قطرها 100 ميل (160 كم) من قاعدة عملياتها.
والقارب قادر على العمل في المياه الساحلية ومصبات الأنهار والمضائق خلال النهار والليل على حد سواء.

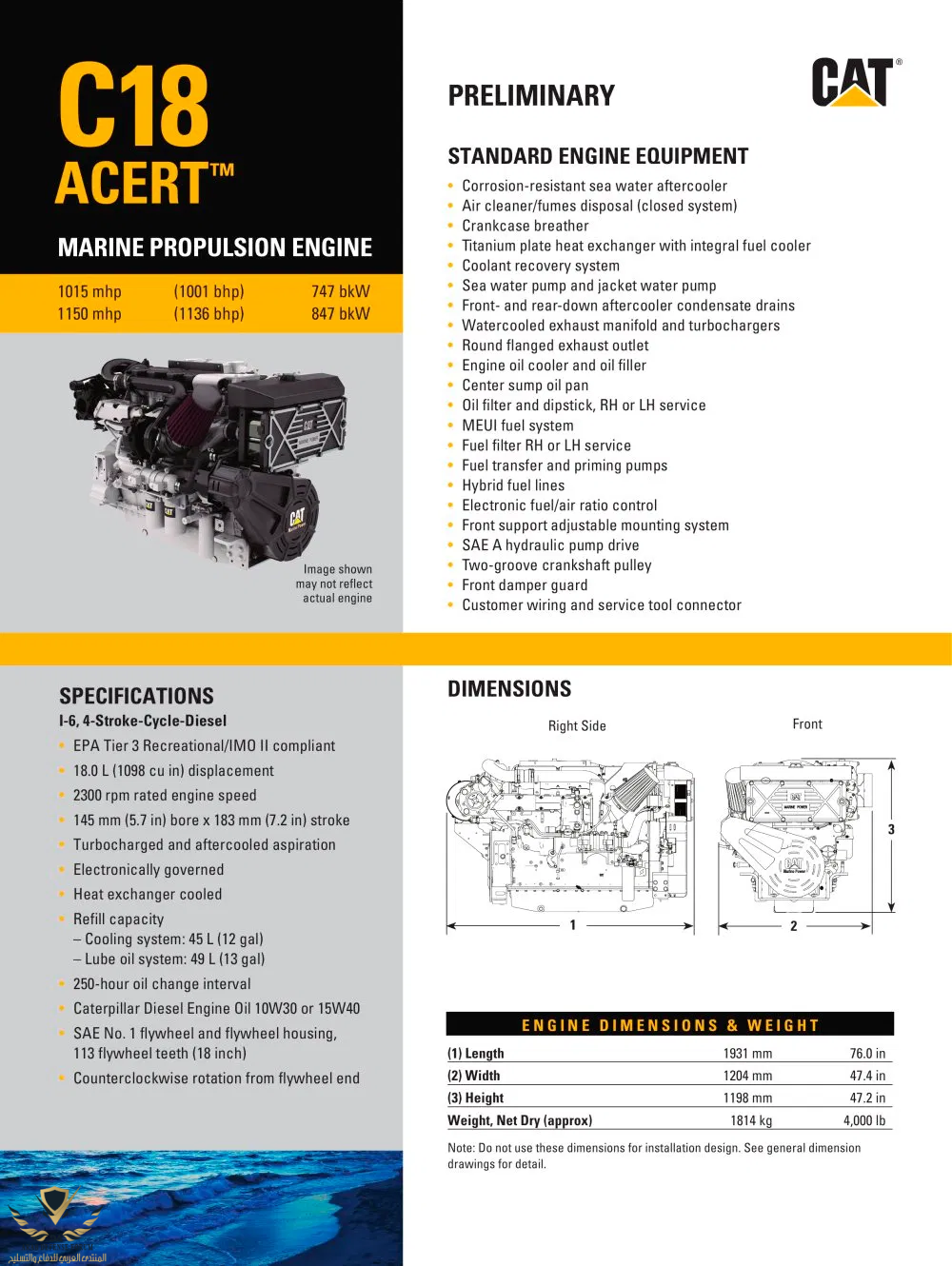

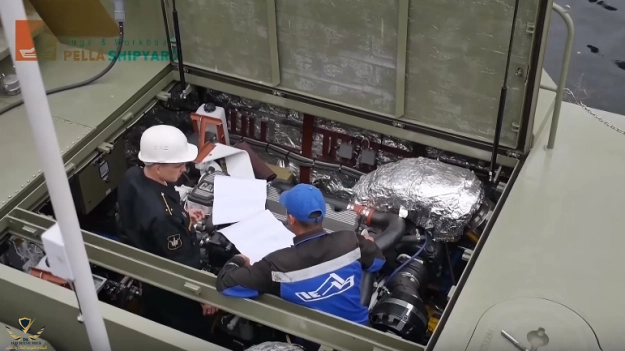

Caterpillar C18 diesels :
A3 هو من بناء الصلب. وهذا يرفع الوزن إلى 850 كجم، مع حجم مياه متزن بـ 186 لتر/كغ. في المجموع، رابتور يعطي وزنا إجماليا من 5970 كجم، مع القيمة المقابلة من CB 90 السابق الذكر بوزن 4755 كجم. هذه زيادة بنسبة 25٪ في الكتلة (مقارنة بزيادة إجمالية في الإزاحة بنسبة 28٪). في الواقع، تمثل الزيادة في وزن المحرك حوالي 24٪ من إجمالي الزيادة في الإزاحة.
