عائلة صواريخ كروز ناسف NASEF ( ايدج )

[الجراح]

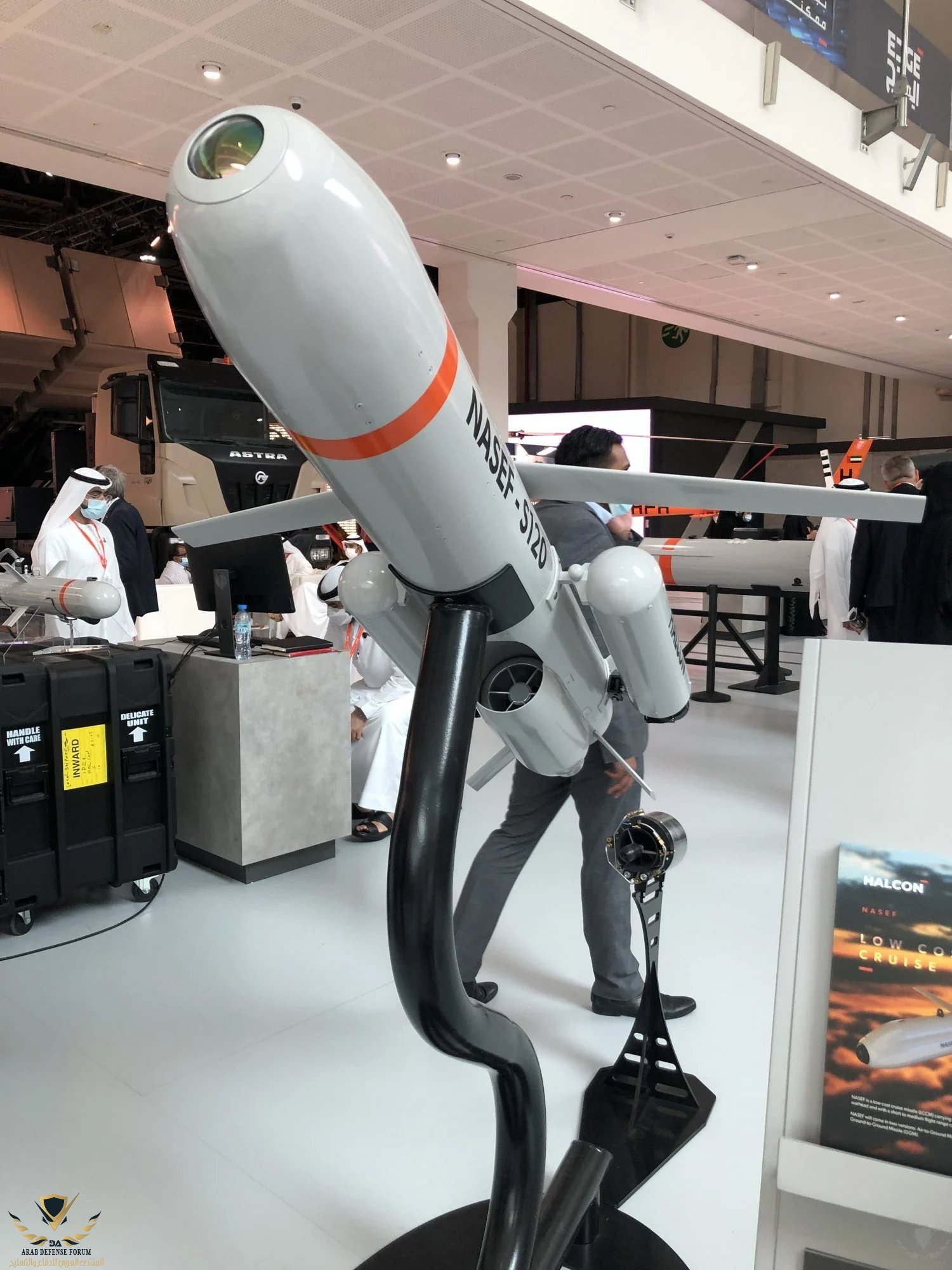

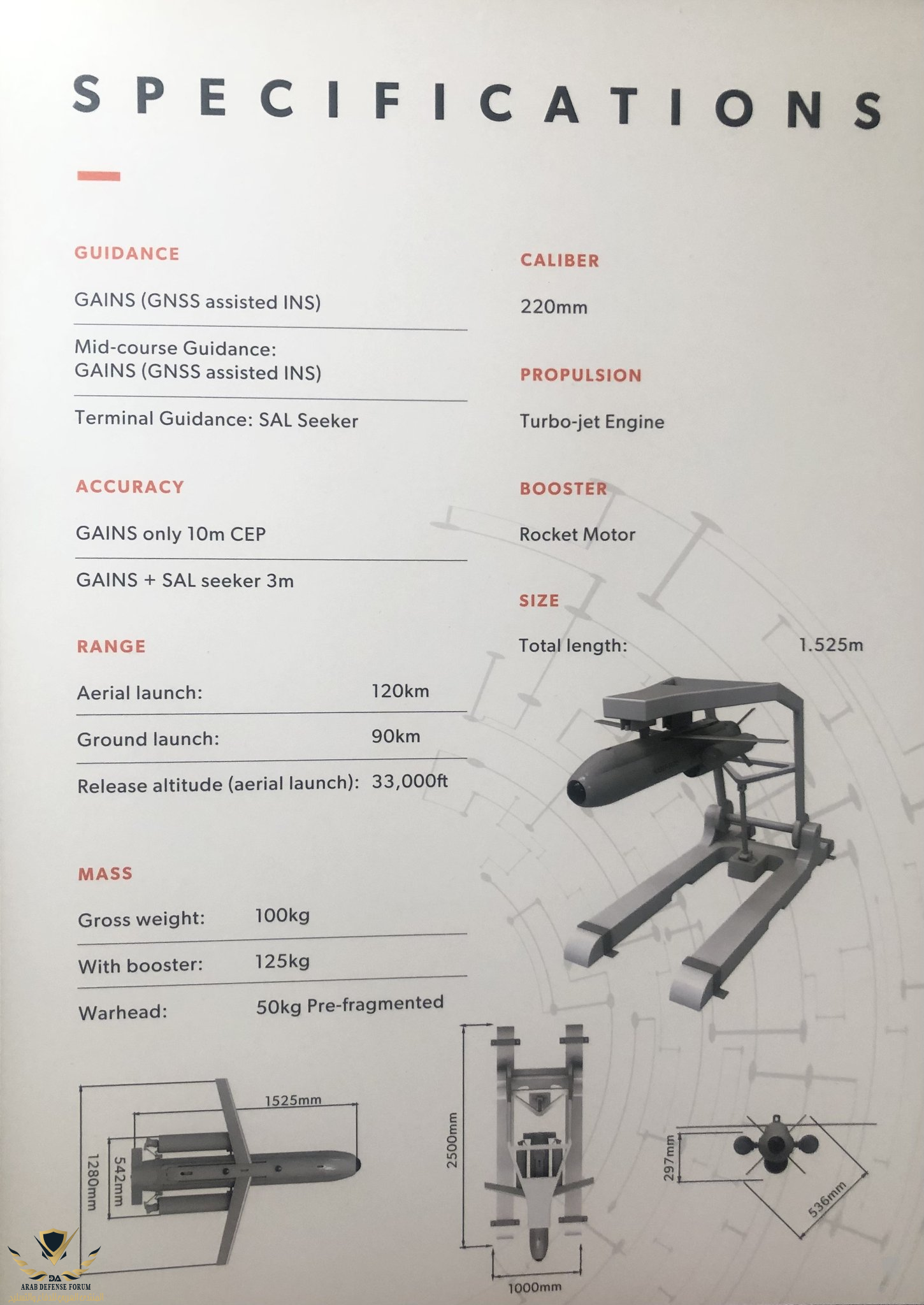

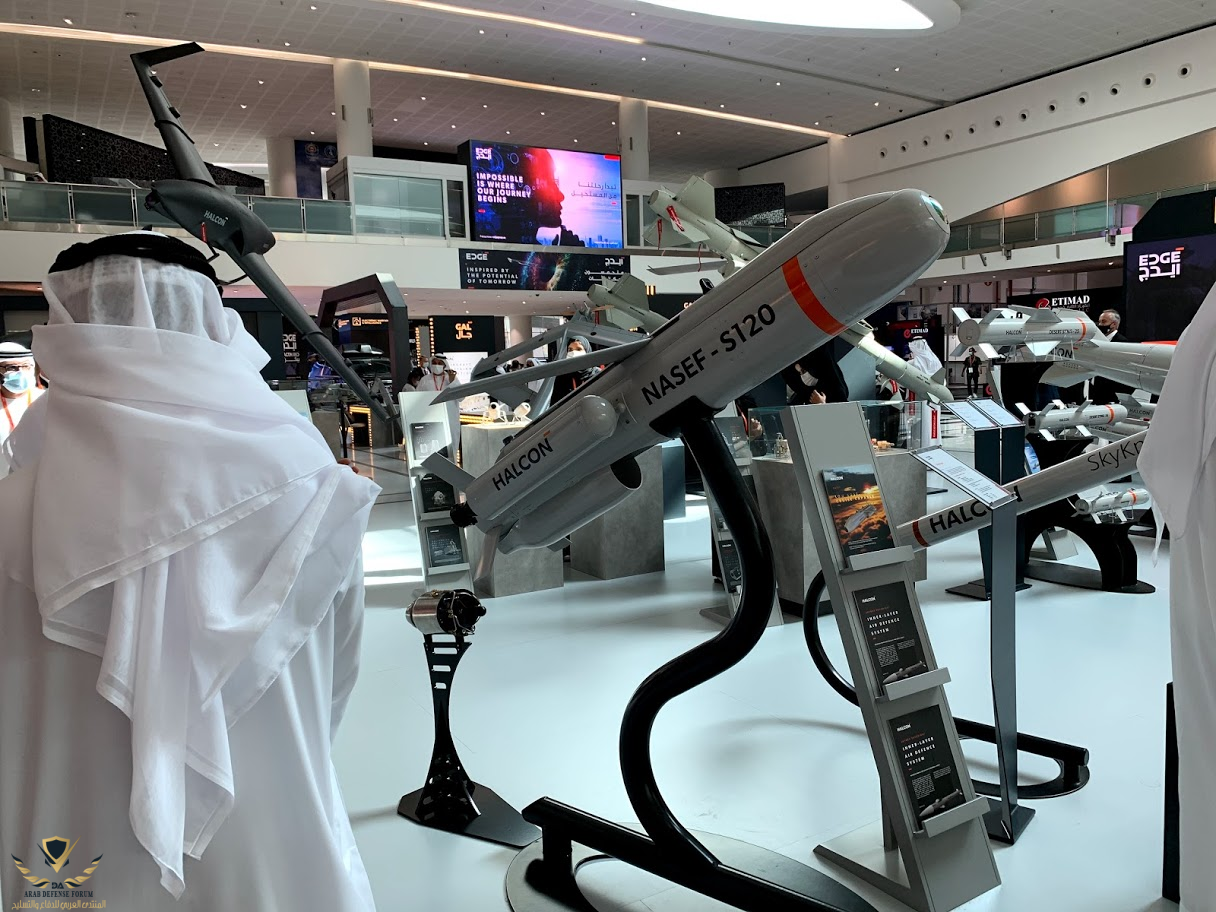

صاروخ كروز ، ناسف-ناسف-NASEF-S120 من شركة هالكون ، بمدى 90 كم (منصة أرضية) / 120 كم (منصة جوية)

صاروخ "ناسف" .. صاروخ جوال صغير بوزن 100 كغ و رأس حربي 50 كغ .. و مداه 120 كم بالاطلاق جواً و 90 كم

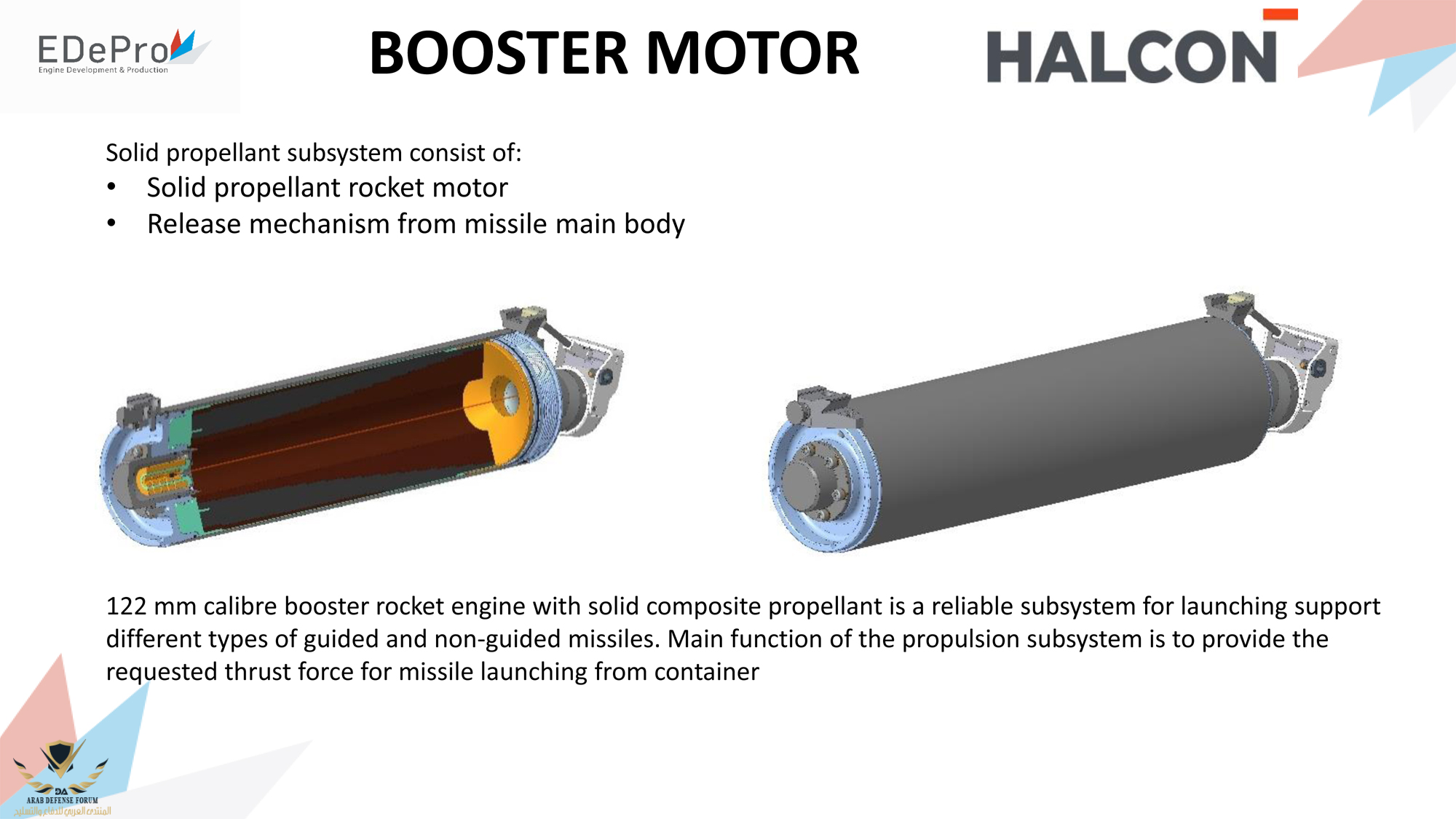

بالاطلاق من منصات ارضية مع معزز صاروخي (مع المعزز وزنه 125 كغ) .. موجه بنظامي

الملاحة بالاقمار و قصور ذاتي بالاضافة الى باحث كهروبصري ..

ناسف يشبة АИСТ الصاروخ البيلاروسي يبدو يمكن تطوير ناسف الى مدى 500 كلم

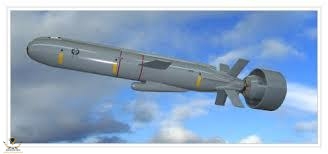

صاروخ كروز АИСТ من بيلاروسيا



[آل قطبي الحسني]

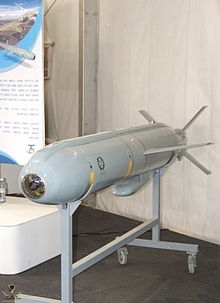

يشبه دليله الاسرائيلي



[الجراح]



[iwolfkiller]

المحرك صربي ولكن من المحتمل أن يتم استبداله بمحرك محلي الصنع قريبًا



[الجراح]

صاروخ ناسف بدون معززات صاروخية على B-350



[الجراح]

يبدو امكانية تسليح الحوامات الثقيلة بناسف



[مطير روس العدوان]

عائلة ناسف
فعاله من حيث التكلفه
_

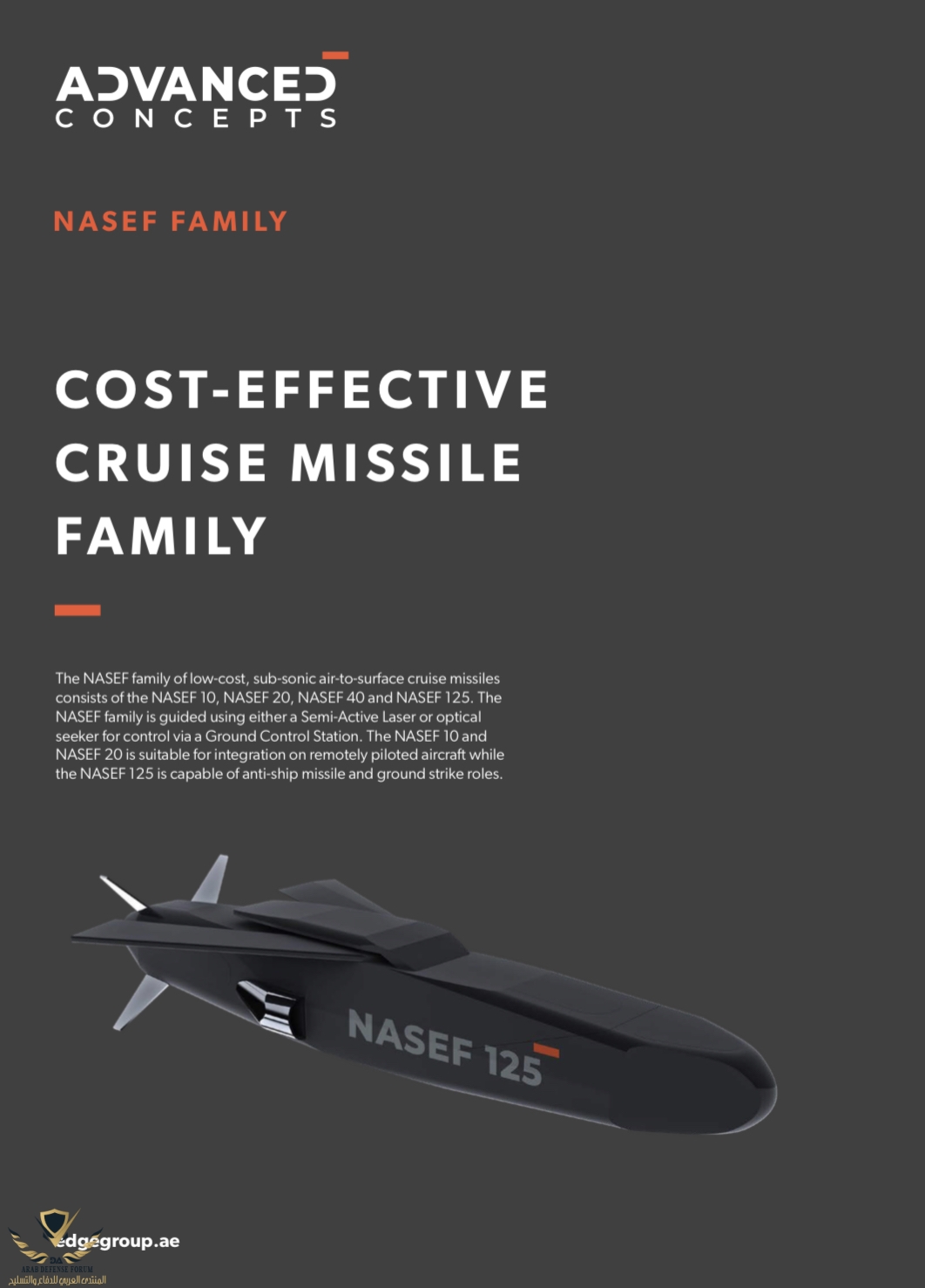

عائلة NASEF من صواريخ كروز جو-أرض منخفضة التكلفة ودون الصوتية
يتكون من ناسف 10، ناسف 20، ناسف 40 و ناسف 125.

يتم توجيه عائلة NASEF باستخدام الليزر شبه النشط أو الليزر البصري
قابل للتحكم عن طريق محطة التحكم الأرضية. ناسف 10 و
NASEF 20 مناسب للتكامل على الطائرات الموجهة عن بعد
NASEF 125 قادر على القيام بأدوار الصواريخ المضادة للسفن والضربات الأرضية.

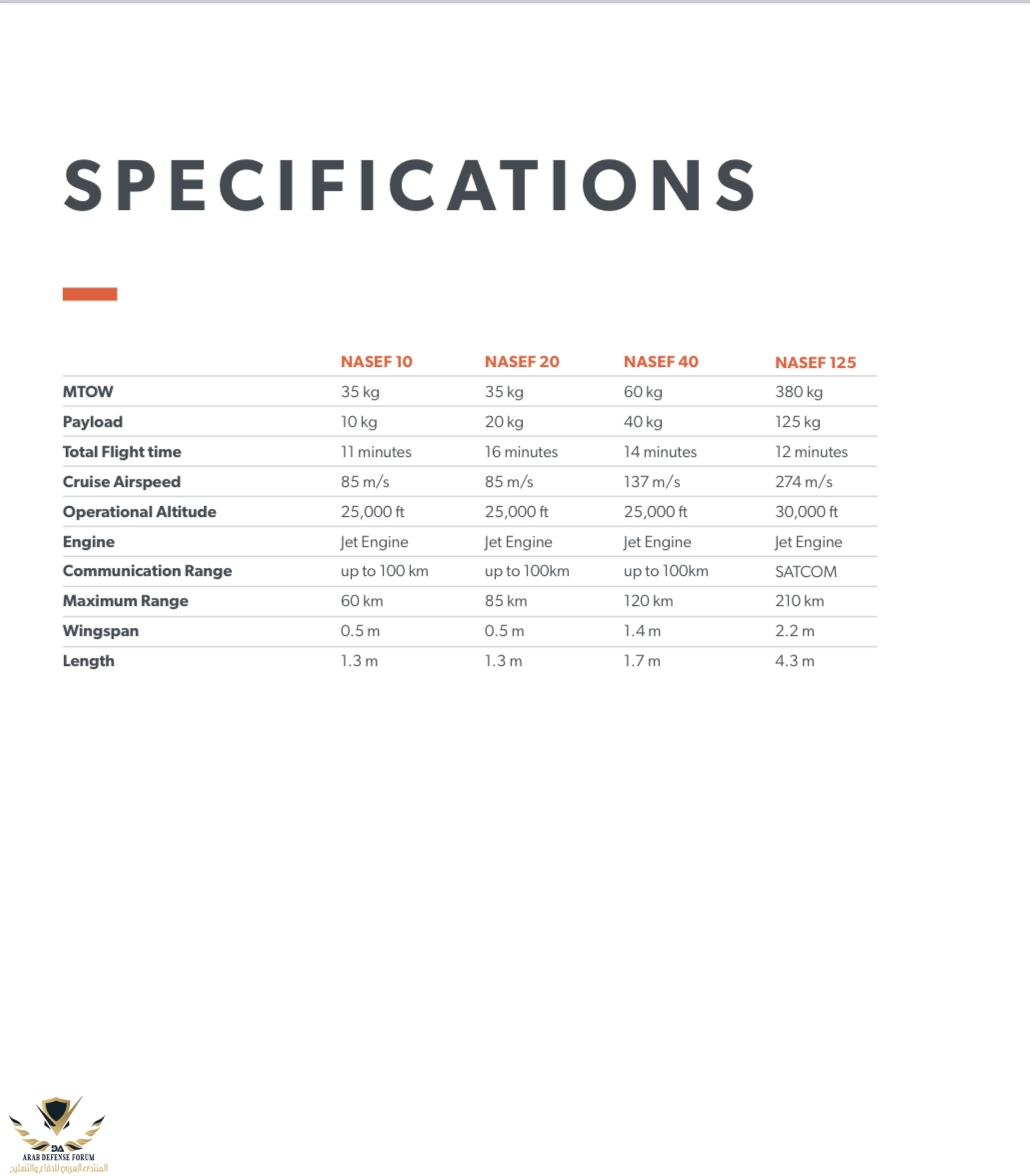

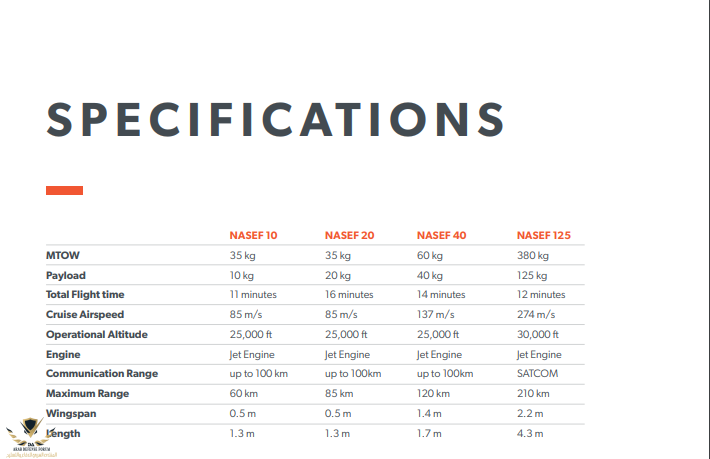

المواصفات	ناسف NASEF 10	ناسف 20 NASEF	ناسف 40 NASEF	ناسف 125 NASEF
وزن الإقلاع الأقصى (MTOW)	35 كجم	35 كجم	60 كجم	380 كجم
الحمولة	10 كجم	20 كجم	40 كجم	125 كجم
إجمالي وقت الطيران	11 دقيقة	16 دقيقة	14 دقيقة	12 دقيقة
سرعة الطيران	85 م/ث	85 م/ث	137 م/ث	274 م/ث
الارتفاع التشغيلي	25,000 قدم	25,000 قدم	25,000 قدم	30,000 قدم
المحرك	محرك نفاث	محرك نفاث	محرك نفاث	محرك نفاث
مدى الاتصال	حتى 100 كم	حتى 100 كم	حتى 100 كم	SATCOM "اتصالات الأقمار الصناعية"
المدى الأقصى	60 كم	85 كم	120 كم	210 كم
طول جناحيه	0.5 م	0.5 م	1.4 م	2.2 م
الطول	1.3 م	1.3 م	1.7 م	4.3 م



[مطير روس العدوان]



[الجراح]

صاروخ NASEF-S125 مداه الى 210 كلم

صاروخ NASEF-S120 مداه الى 90 كم (منصة أرضية) / 120 كم (منصة جوية)



[الجراح]

NASEF-125



[الجراح]

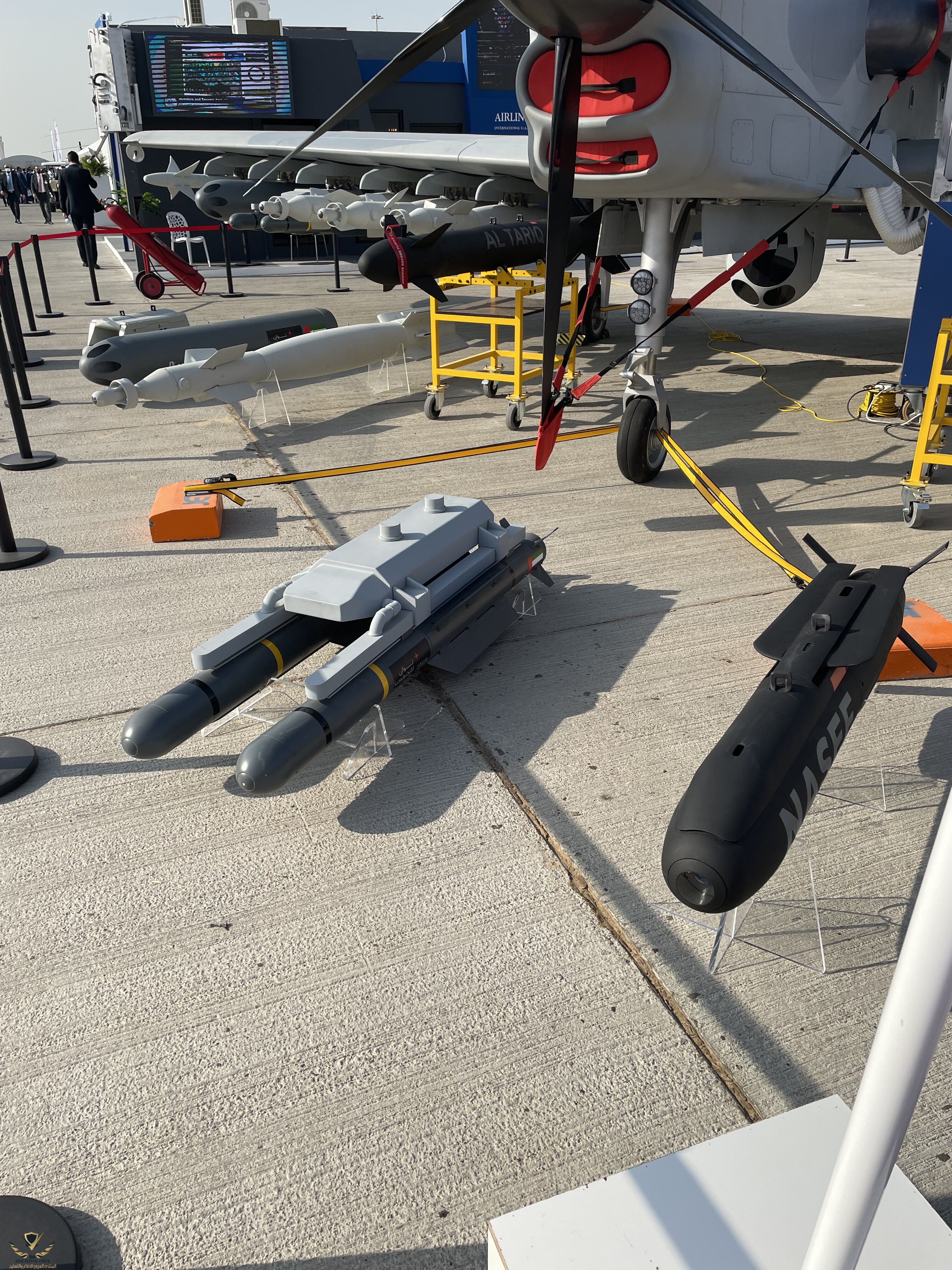

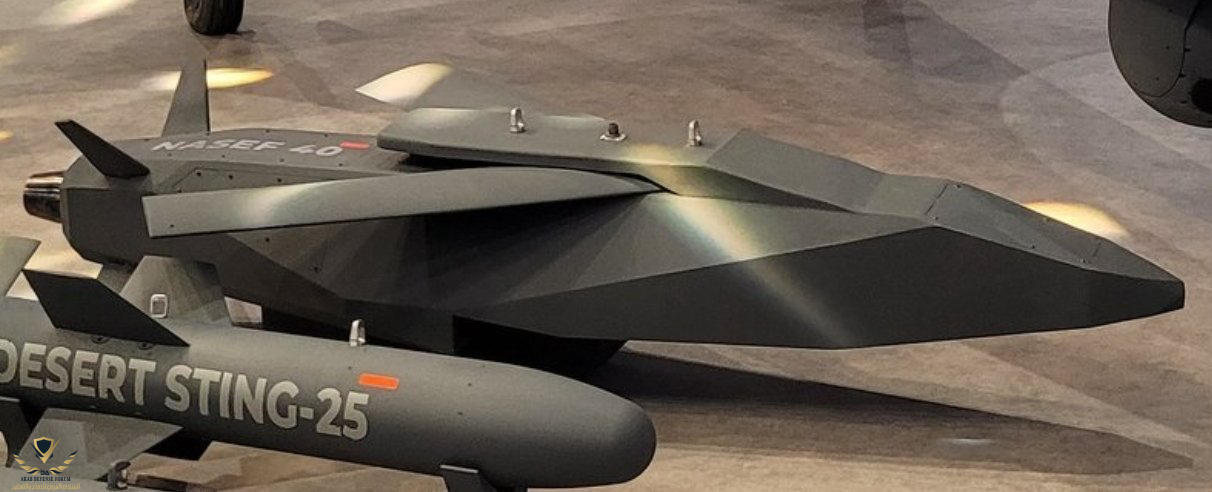

NASEF-40



[الجراح]

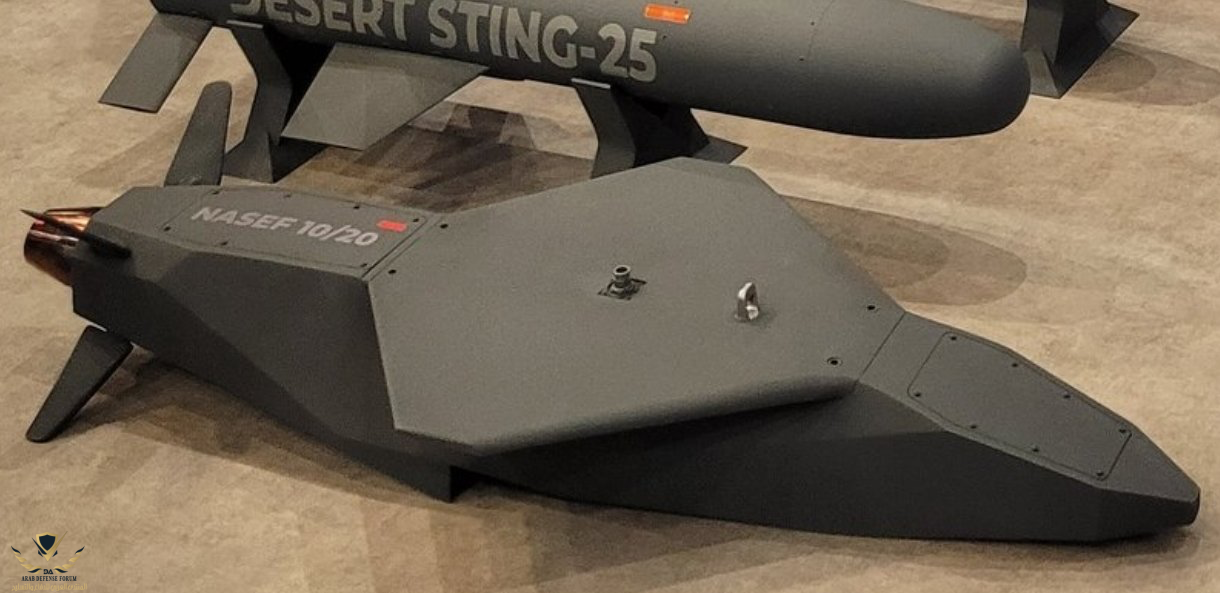

NASEF-10/20



[حضـــرة القـــائـــد]

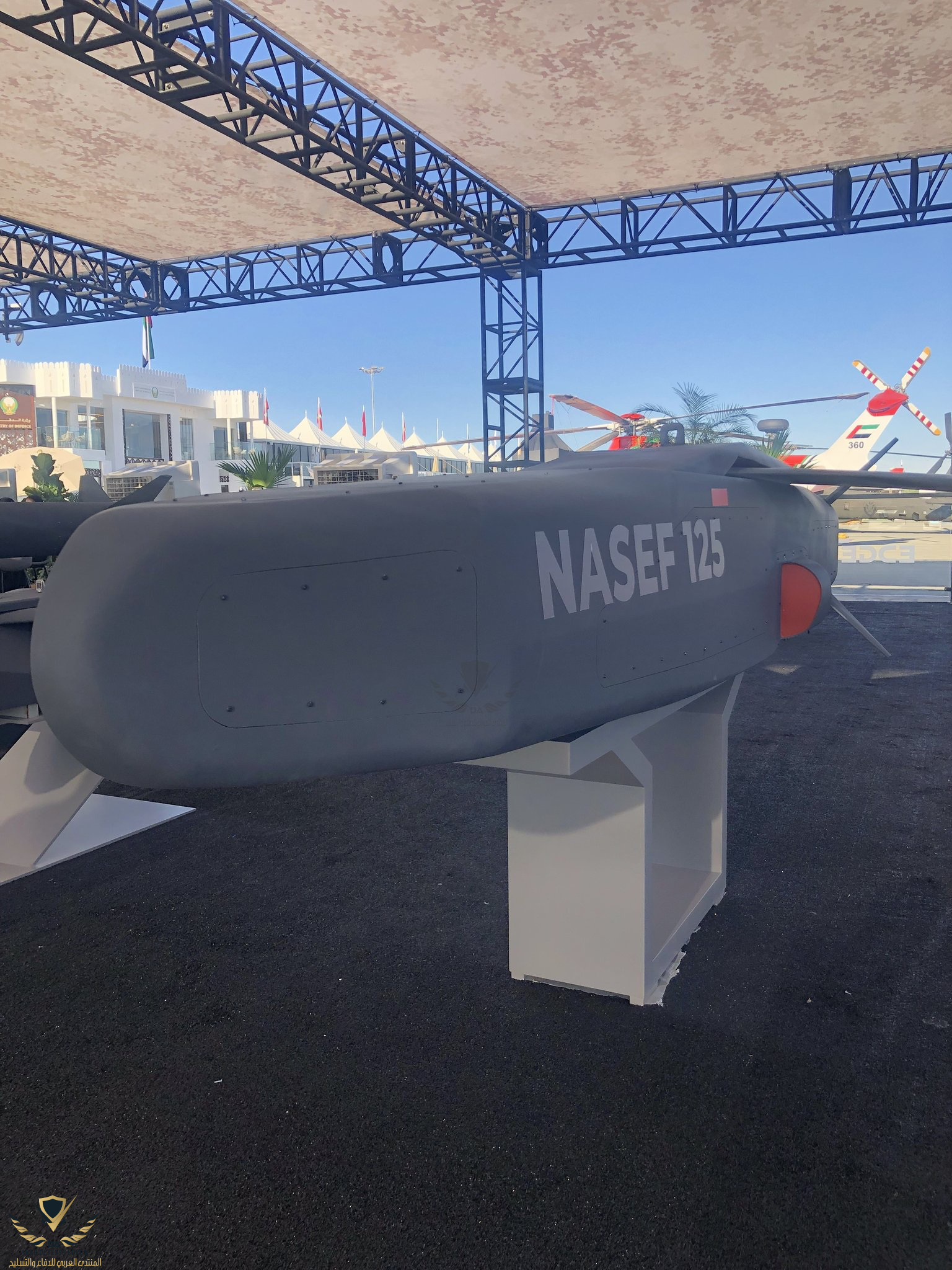

صور من زوايا مختلفه لكروز ناسف 125 ​



[Saudi silent]

ناسف لكل المنصات .. مروحيات - درونات - مقاتلات
ناسف 20 بيكون كابوس للعدو , حجمه صغير وشبحي
​



[الجراح]

ناسف لكل المنصات .. مروحيات - درونات - مقاتلات
ناسف 20 بيكون كابوس للعدو , حجمه صغير وشبحي
​

اتمنى دمجها على اكنجي التركية



[حضـــرة القـــائـــد]

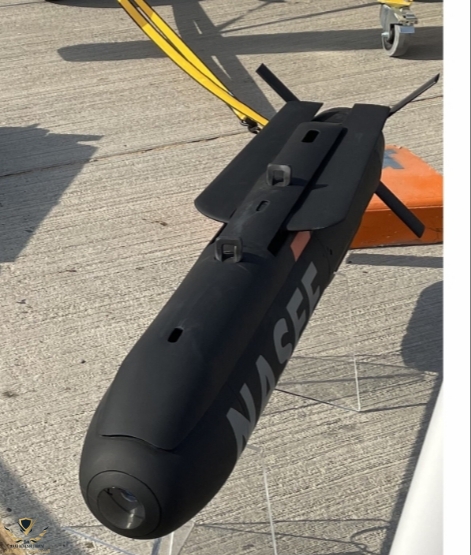

ناسف /40​

ناسف 10/20​



[Saudi silent]

ناسف /40​

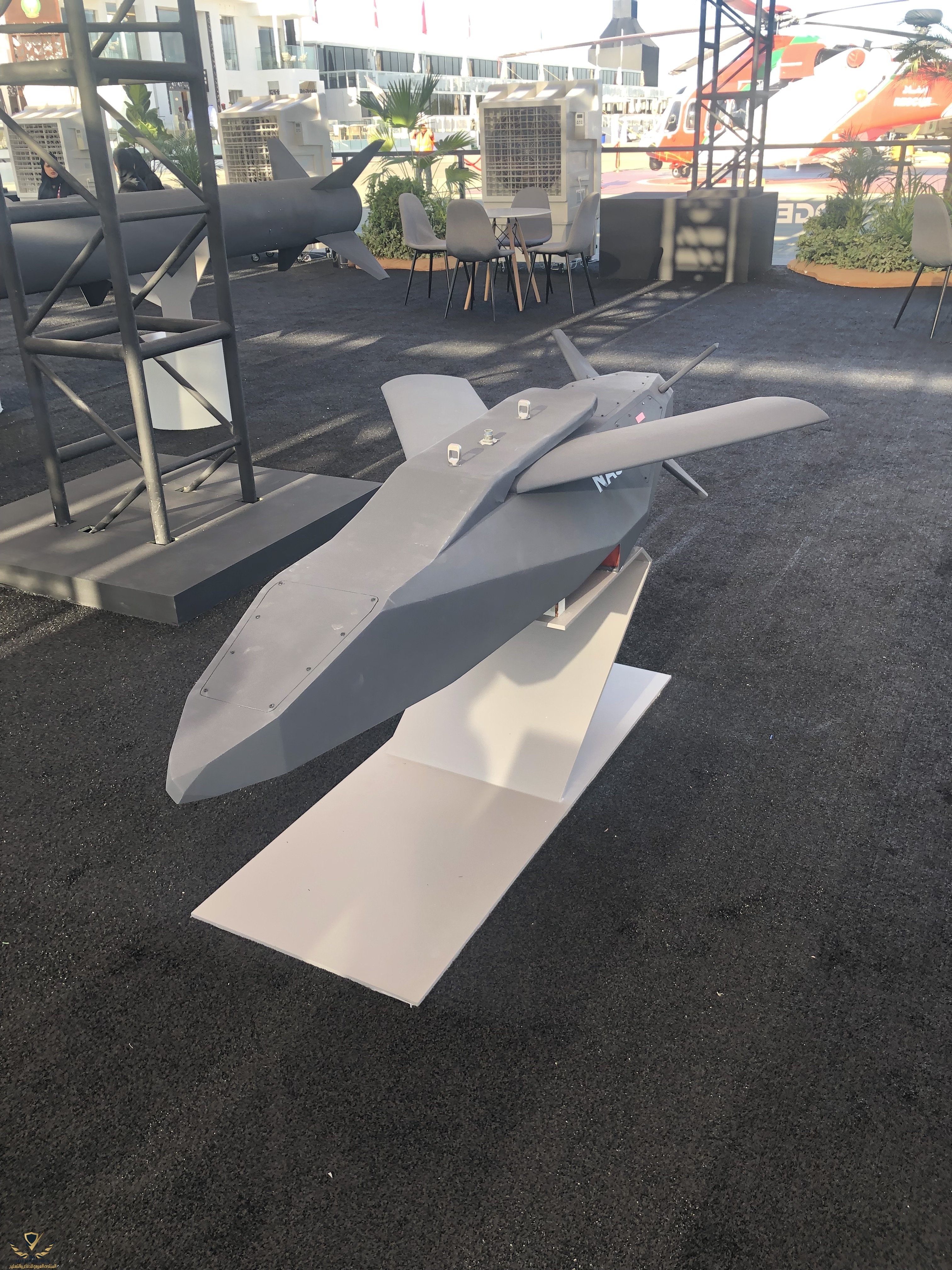

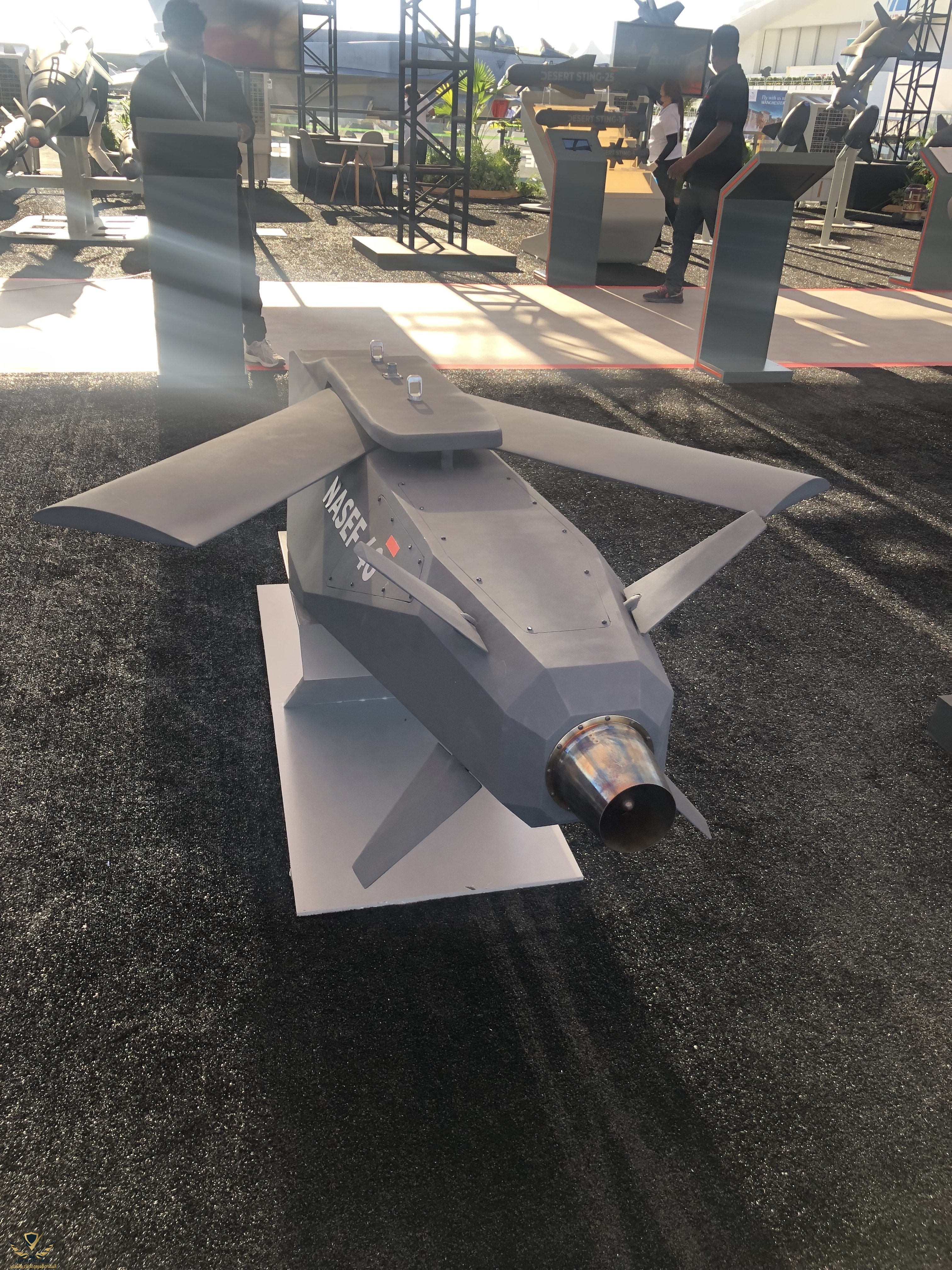

مشاهدة المرفق 663828مشاهدة المرفق 663829

ناسف 10/20​

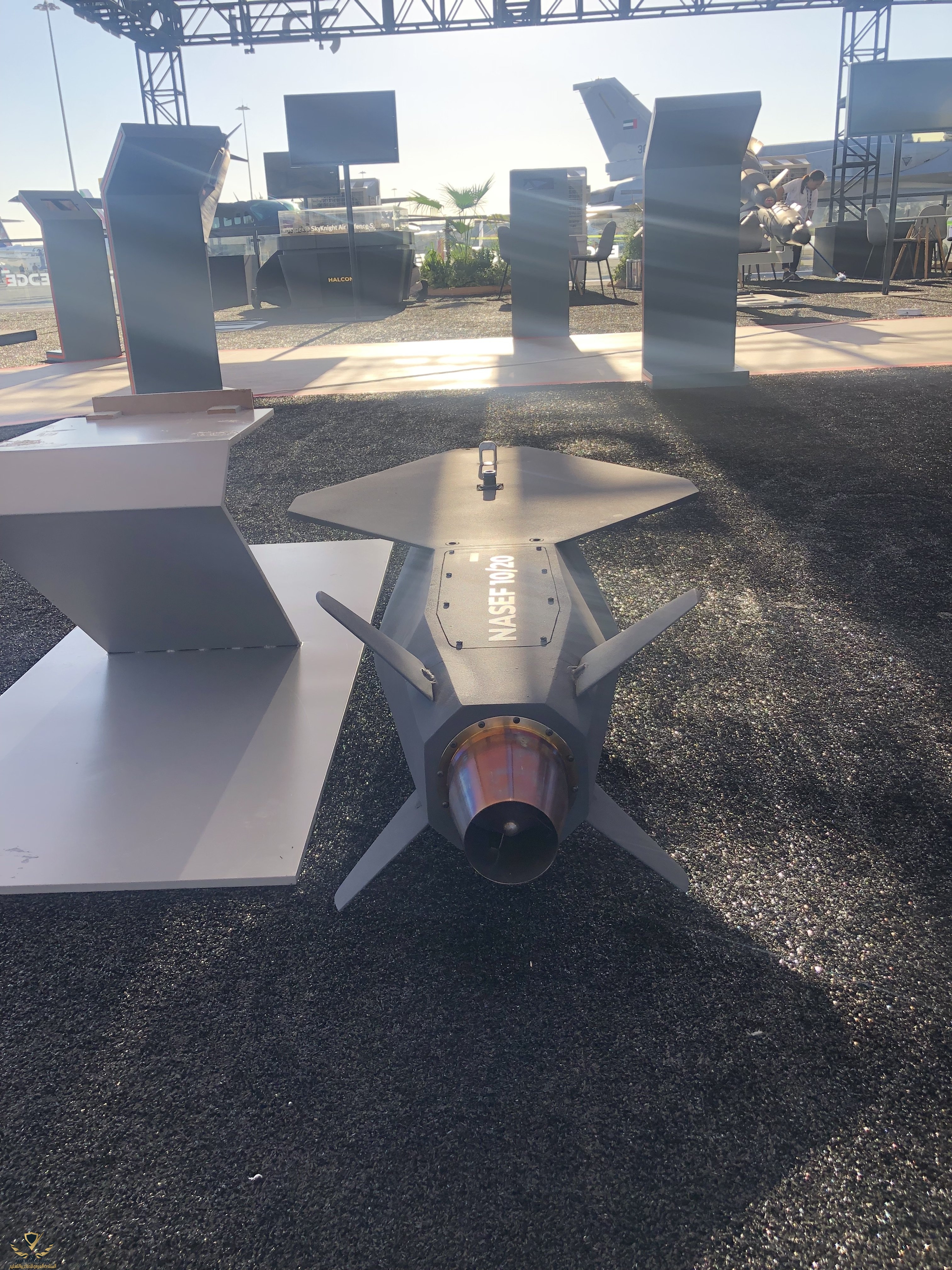

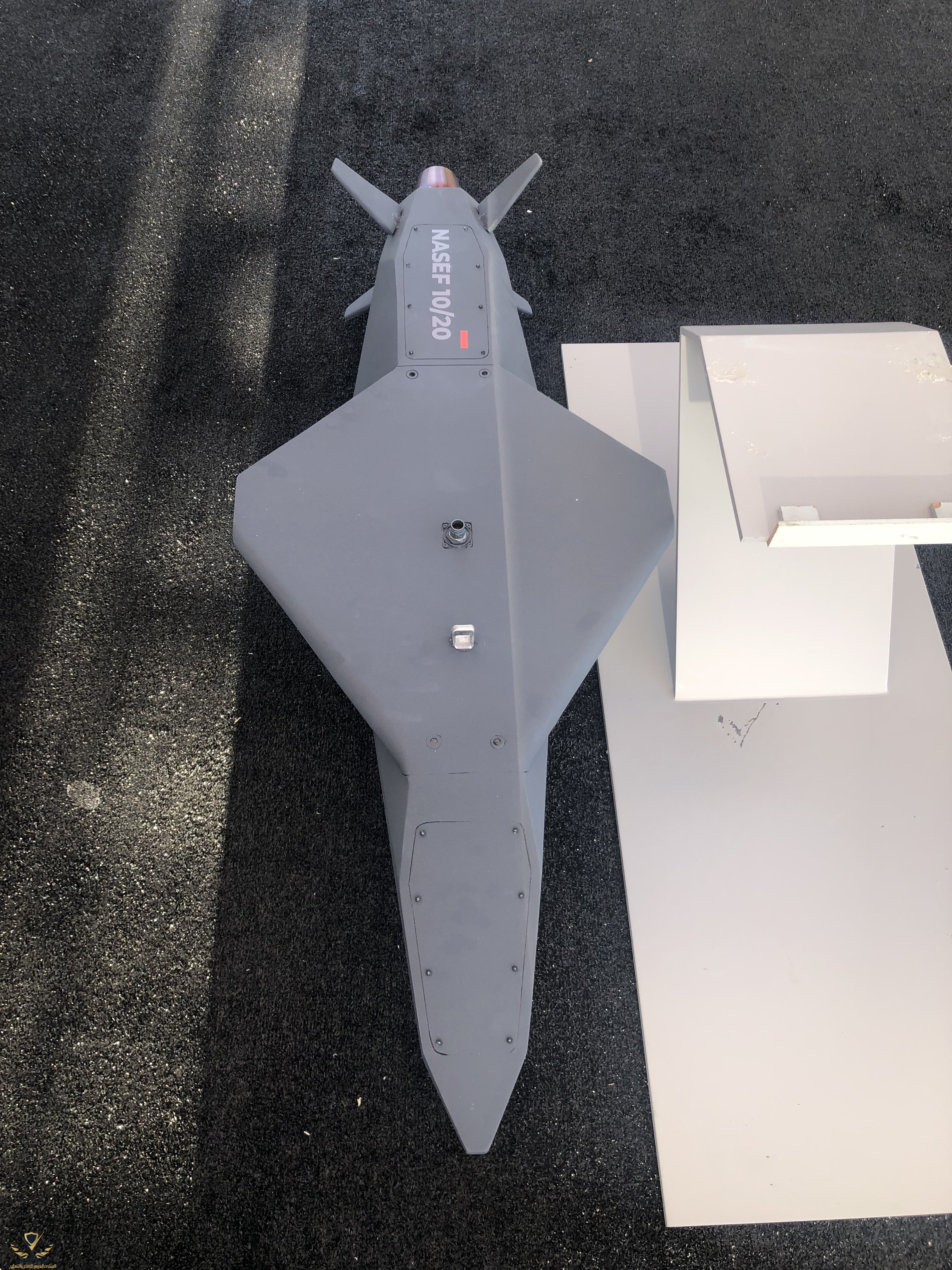

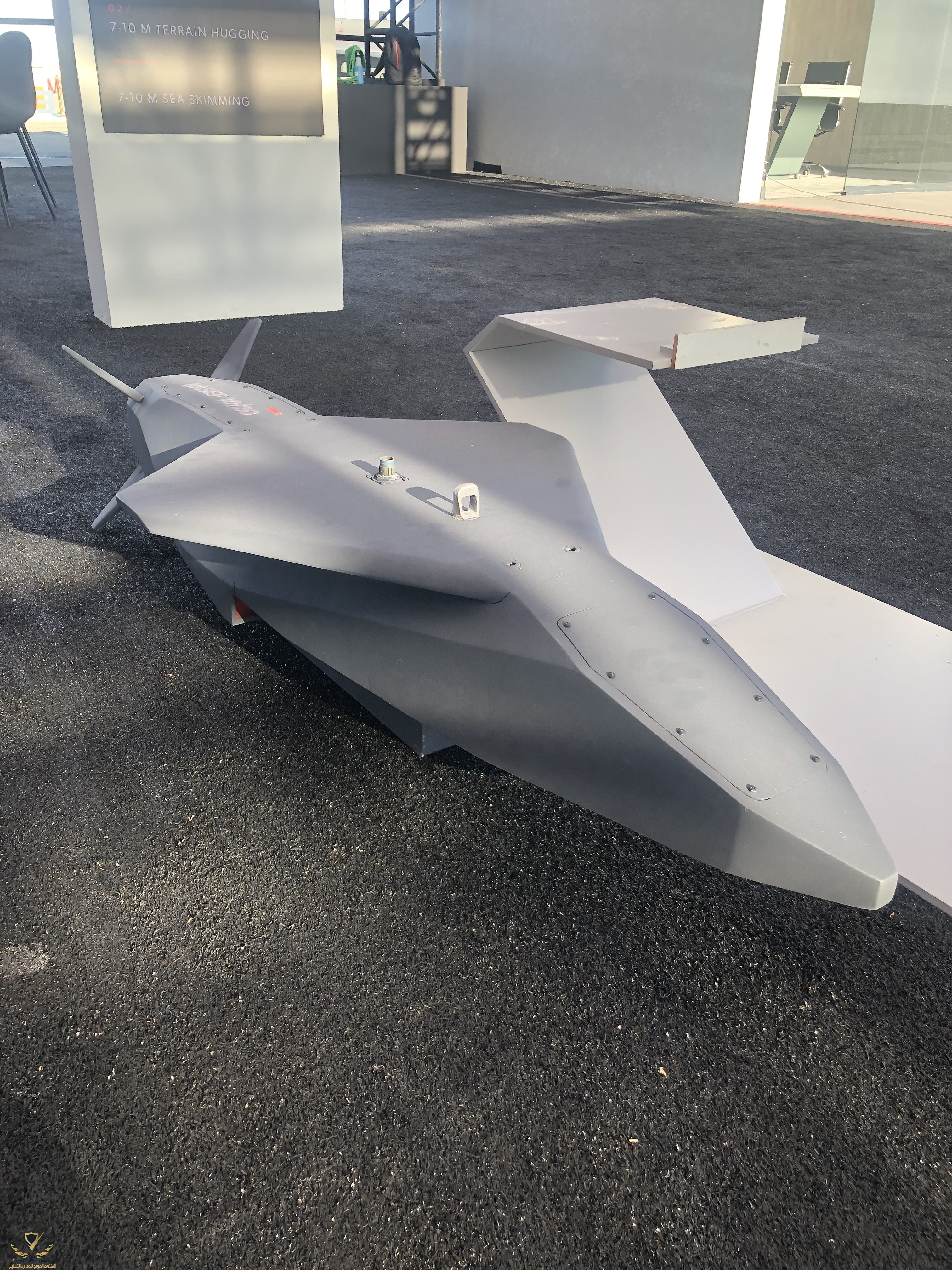

مشاهدة المرفق 663830مشاهدة المرفق 663831مشاهدة المرفق 663832

اتوقع ان كشف المحرك هي حركة مقصودة من الشركة لغرض العرض فقط
اما في حال دخوله الخدمة فسيتم دفن المحرك
للحصول على الشبحية القصوى​



[حضـــرة القـــائـــد]

اتوقع ان كشف المحرك هي حركة مقصودة من الشركة لغرض العرض فقط
اما في حال دخوله الخدمة فسيتم دفن المحرك
للحصول على الشبحية القصوى​

من الممكن ذلك علما انه مازال قيد التطوير

​

اتمنى دمجها على اكنجي التركية

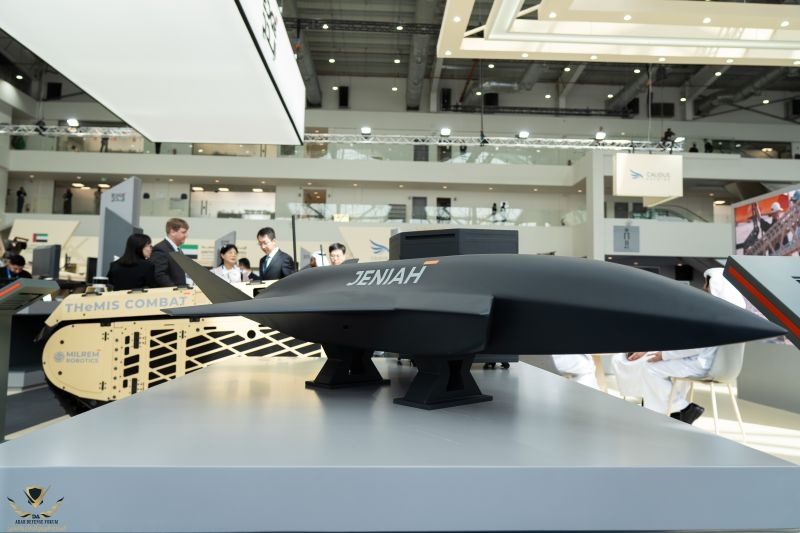

اتخيل ان اراها في بطن الجنيه الشبحيه
ليكون شبحي من بطن شبحي .

​



[الجراح]

اكنجي

مسيرة اكنجي دخلت عمليات في اكثر من دولة ودمج عائلة الناسف عائد مادى ودعاية لشركة

EDGE ومشجع للدمج على اكثر من منصة ارضية وجوية دولية ​

ممكن عائلة الناسف و عائلة الطارق على KAAN

Dünyanın Önde Gelen Savunma Şirketi TUSAŞ ile İş Birliği Yapacak!

EDGE, Gelişmiş Havadan Alan Projelerinde Türk Havacılık ve Uzay Sanayii ile İşbirliği Yapacak

sanayigazetesi.com.tr



[حضـــرة القـــائـــد]

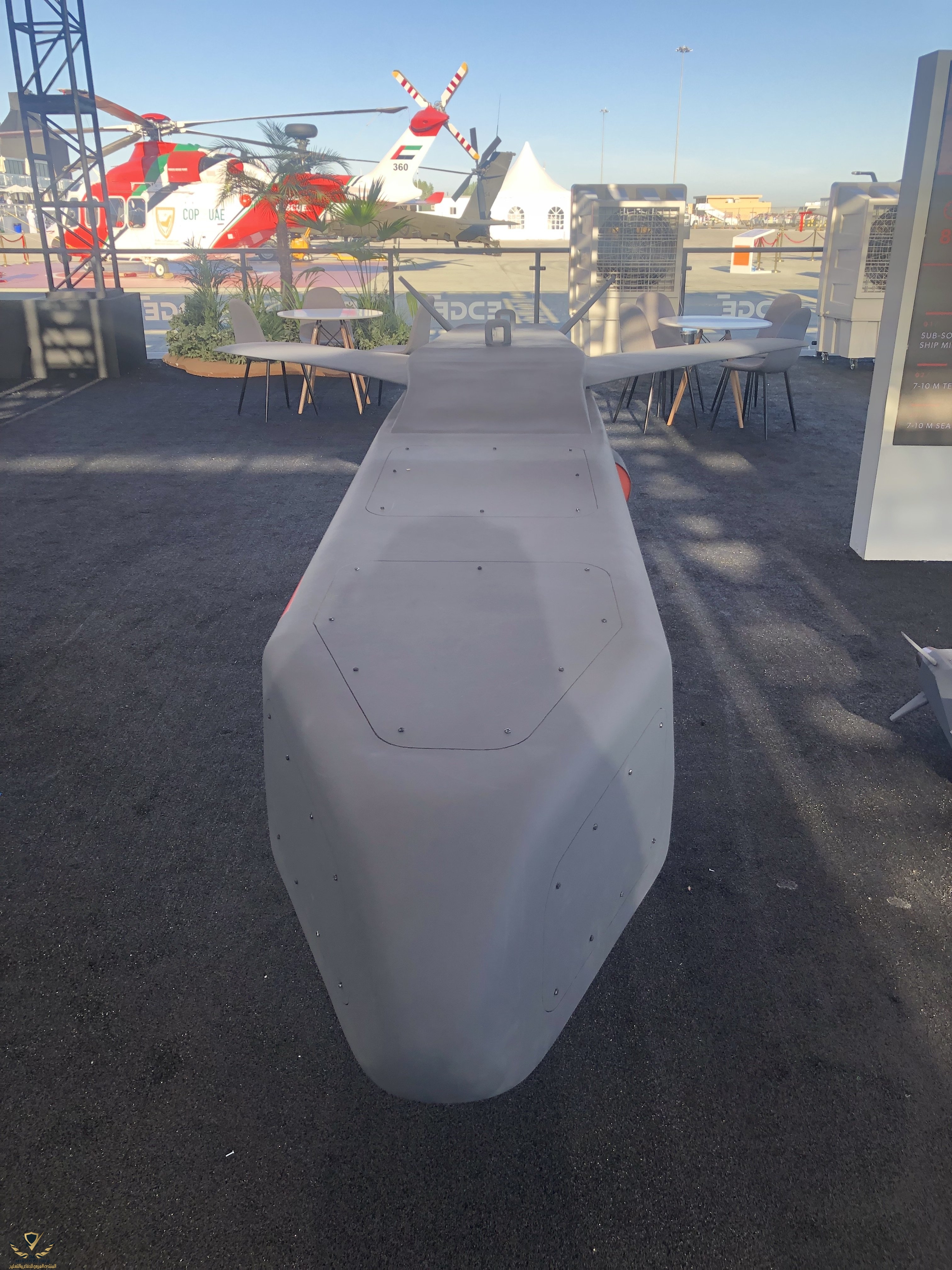

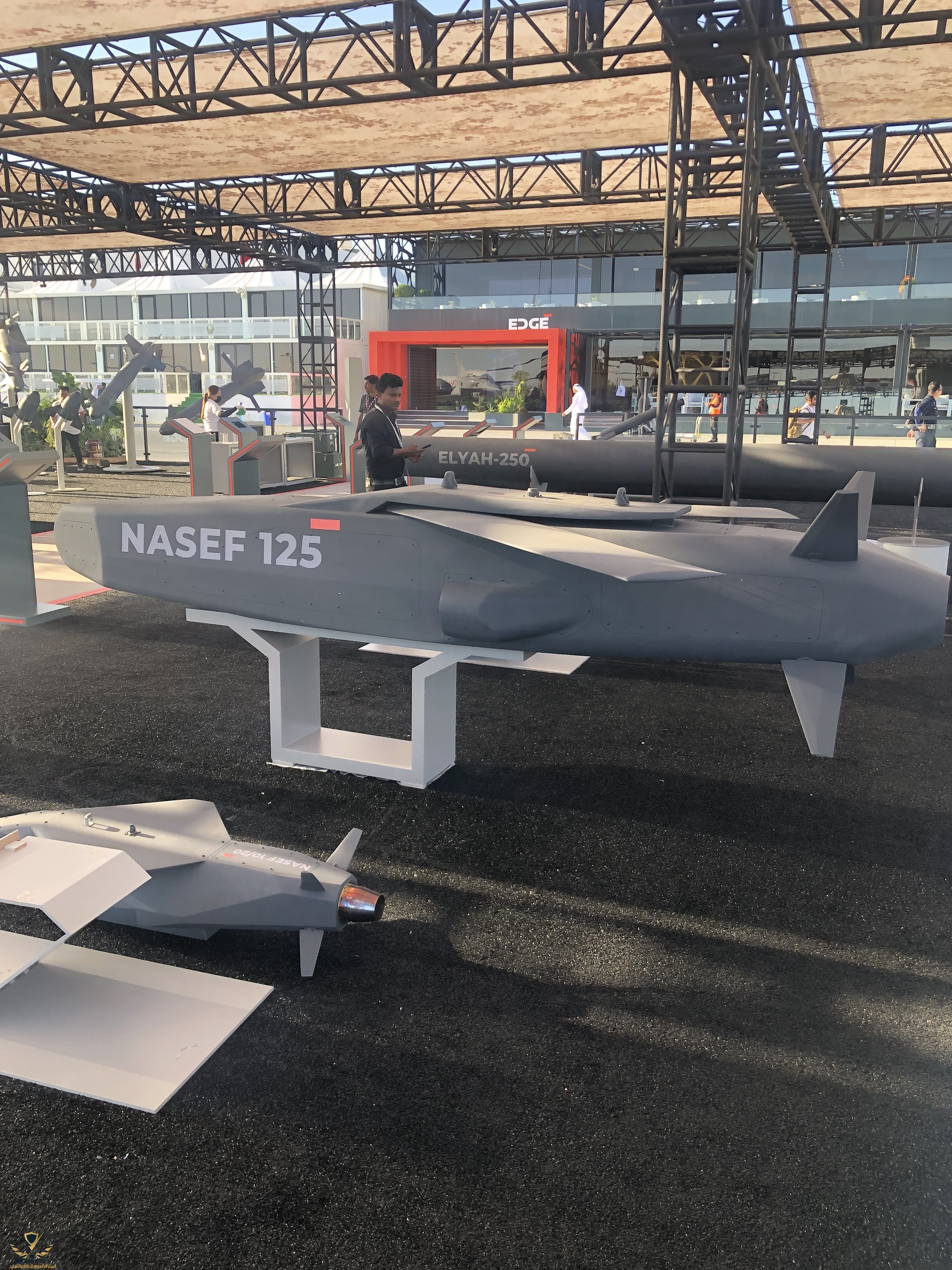

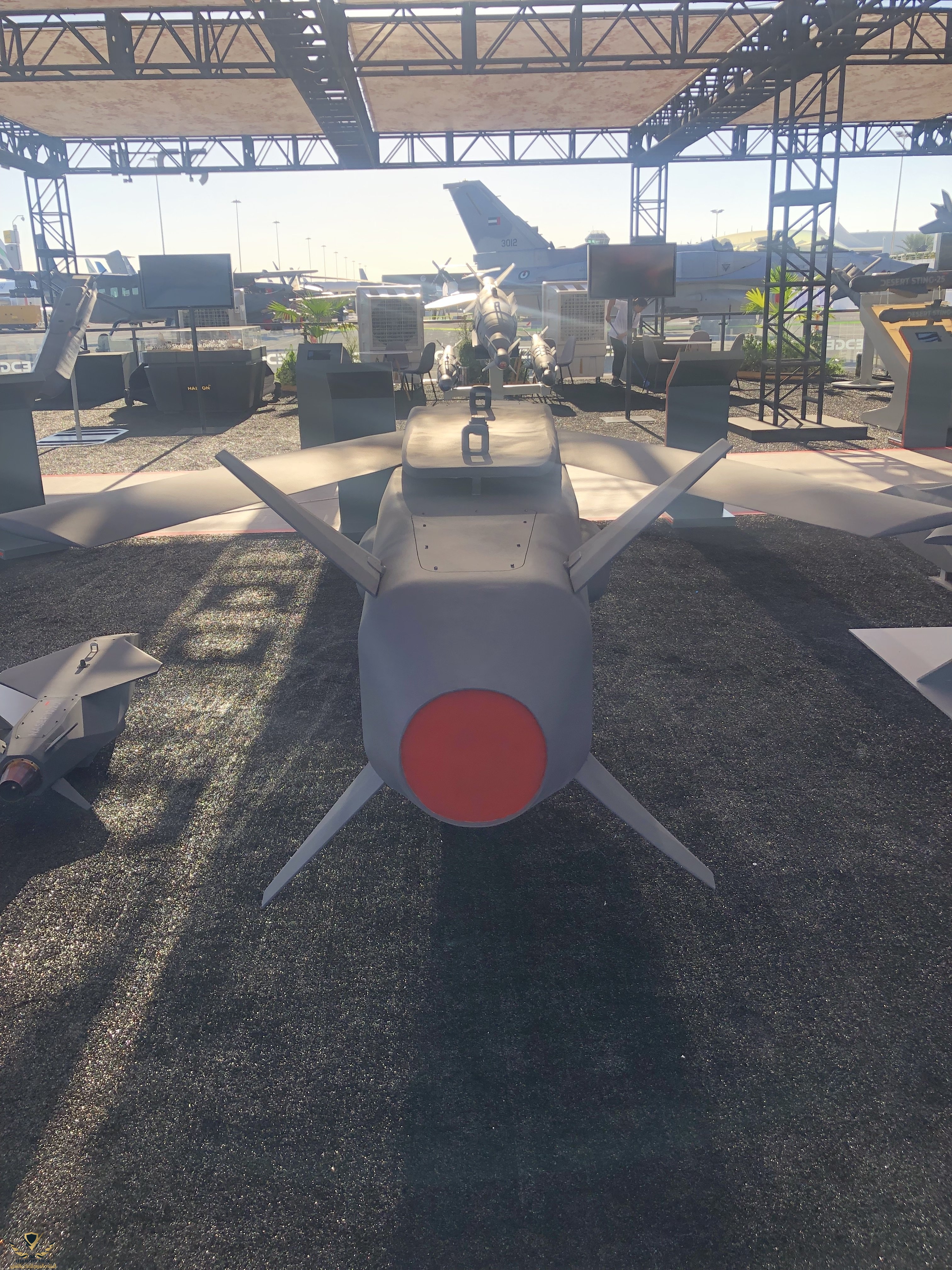

مشاهدة المرفق 663391مشاهدة المرفق 663392مشاهدة المرفق 663394

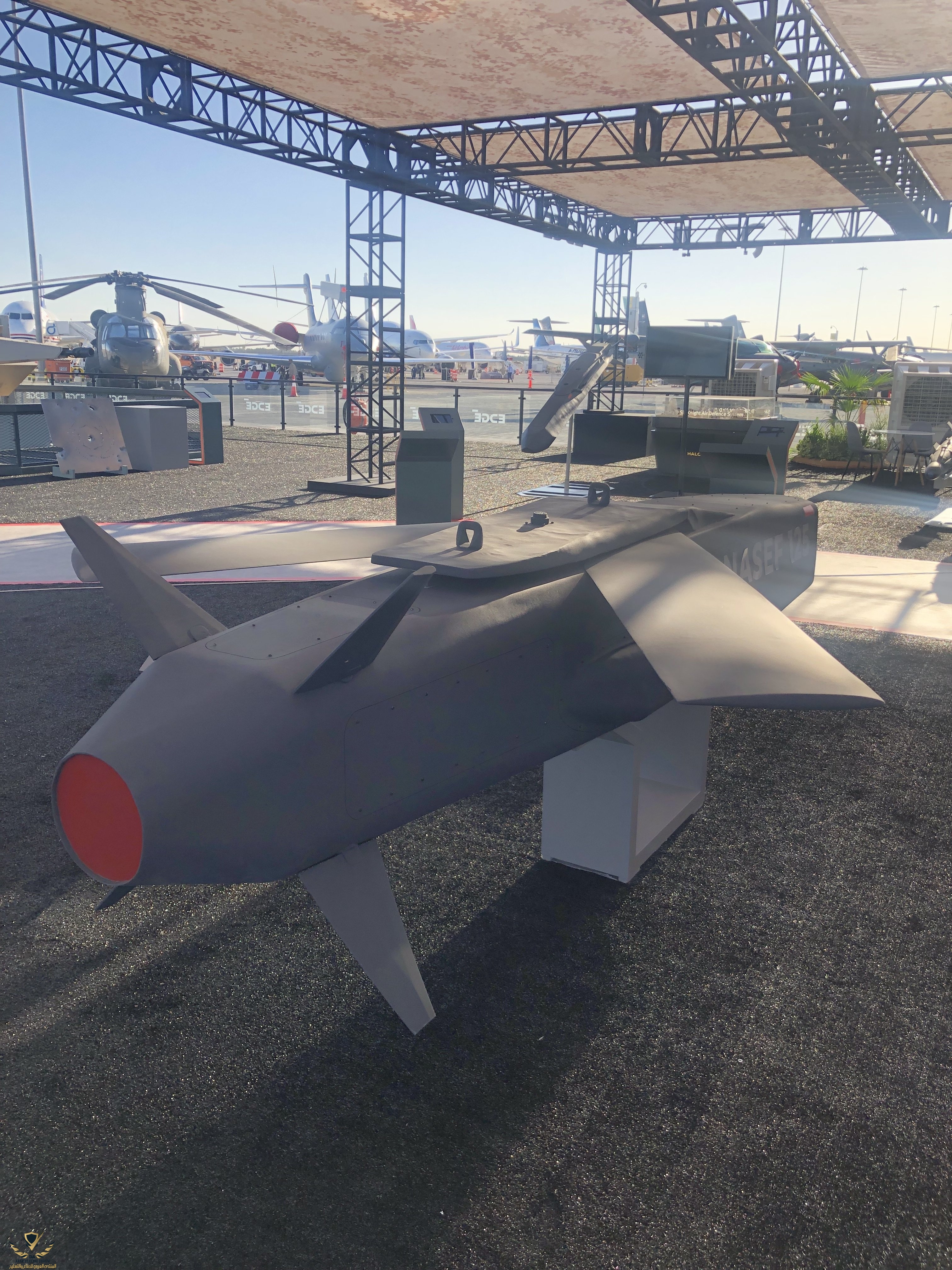

مشاهدة المرفق 663406



صور من زوايا مختلفه لكروز ناسف 125 ​

ناسف 125
بمدى 210 كم​
