مركبة EBRC Jaguar الفرنسية القتاليه

[Tornado.sa]

@Tornado.sa​

""""""""""""""""""""""""""""""""""""""""""""""​

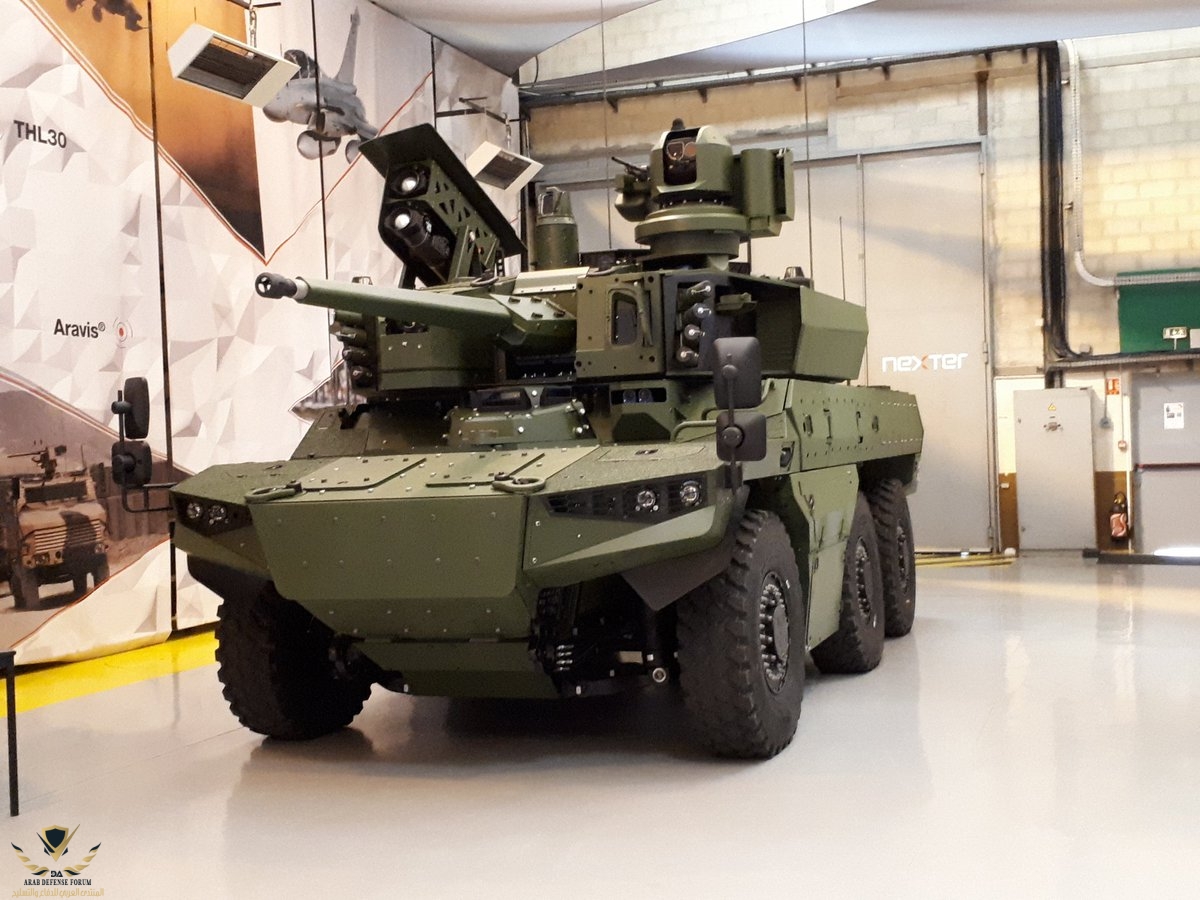

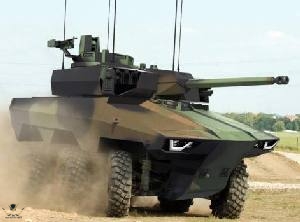

استطلاعية قتالية مدرعة.. مركبة EBRC Jaguar الفرنسية​

​

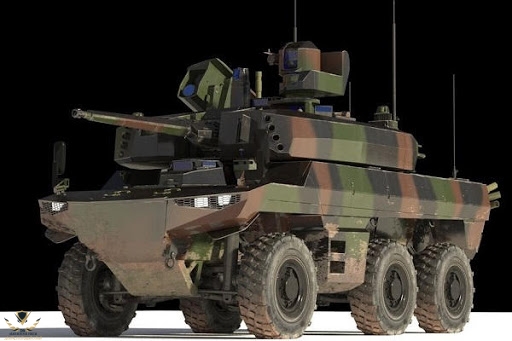

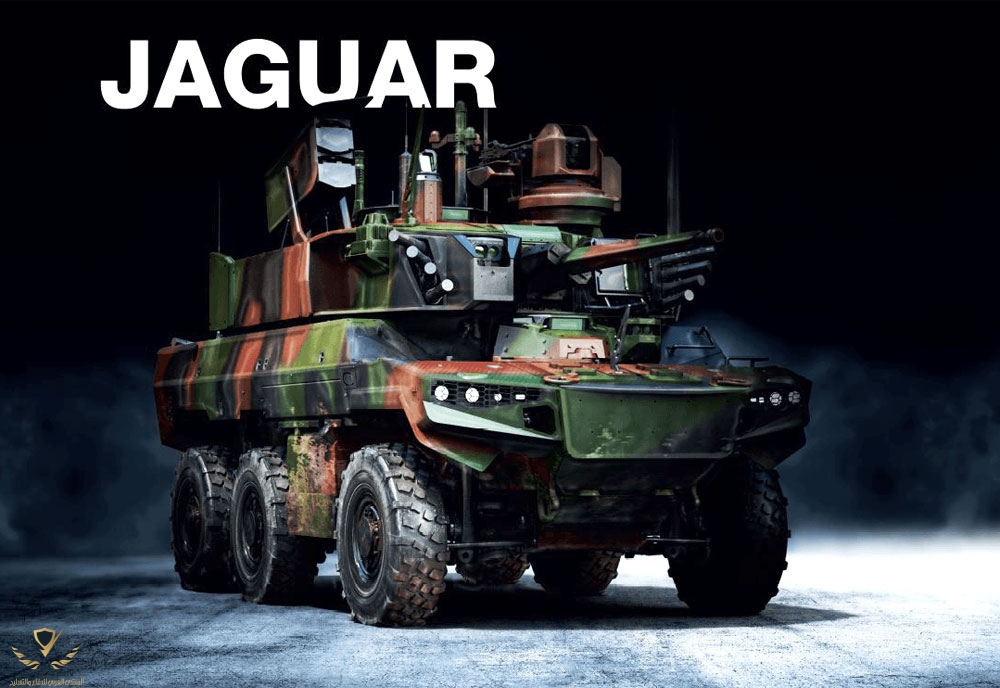

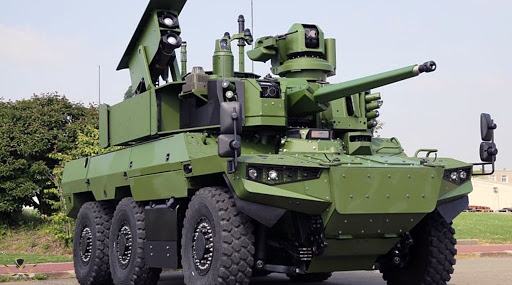

مركبة EBRC Jaguar عبارة عن مركبة استطلاع قتالية مدرعة فرنسية، ستحل محل مركبات الاستطلاع VCAC في الخدمة العسكرية بالجيش الفرنسي، بجانب مركبات AMX 10 RC وERC 90 Sagaie، ومخصصة لمهام الاستطلاع والتغطية النارية.

ووفقاً لخطط الدفاع الخاصة بالجيش الفرنسي لعام 2020، من المخطط أن يتم تقاعد كل من مركبات AMX 10 RC وERC 90 Sagaie بدءاً من عام 2020، واستبدالها بما يصل إلى 250 مركبة استطلاع مدرعة جديدة.
والجدير بالذكر أنه قد تم تشكيل تحالف مشترك من قبل شركات الدفاع الشهيرة Nexter وThales وRenault Trucks Defense لتطوير وإنتاج هذه المركبة القتالية المدرعة الجديدة، بجانب بناء مركبة VBMR Griffon المدرعة متعددة المهام لصالح الجيش الفرنسي، والتي تشارك ما نسبته 70 ٪ من مكوناتها مع مركبة

EBRC Jaguar.

"" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "

​

• معلومات عن مركبة EBRC Jaguar:​

- النوع: مركبة استطلاع قتالية مدرعة.
- بلد المنشأ: .

- سجل الخدمة: دخلت الخدمة العسكرية عام 2020 وما زالت تستخدم إلى الآن.

- المستخدمين: فرنسا، بلجيكا.

- تاريخ الإنتاج: بدأ إنتاجها عام 2020 وما زا
ل يتم إنتاجها إلى الآن.

- المنتج والمصمم: تحالف شركات Nexter و Thales و Renault Trucks Defense.
- تكلفة المركبة: 1 مليون يورو.

"" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "" "​

• مواصفات وتفاصيل مركبة EBRC Jaguar:​

- الوزن: 25 طن

- الطاقم المشغل: 3 أفراد.

- الحماية: درع فولاذي بسمك 41.5 ملم.

- التسليح الرئيسي: مدفع رشاش من طراز CTA CT40 عيار 40 ملم.

- التسليح الثانوي: مدفع رشاش عيار 7.62 ملم.

- المحرك: محرك ديزل بقوة 500 حصان.

- نظام التعليق: سداسي الدفع.

- نطاق التشغيل: 800 كيلومتر.

- السرعة القصوى: 90 كيلومتر في الساعة

​



[Tornado.sa]

سيتم تزويده في النهاية بنظام برج جديد يتم التحكم فيه عن بُعد ، والذي يتم تطويره بواسطة CTA International (شركة مشتركة شكلتها Nexter Systems في فرنسا والآن BAE Systems Land Systems في المملكة المتحدة). سيتم تسليح هذا البرج البعيد المتقدم بنظام سلاح تلسكوبي (CTWS) بقطر 40 ملم ومدفع رشاش متحد المحور 7.62 ملم ، ومزود بمناظر نهارية / ليلية متطورة مثبتة على السقف مقترنة بنظام تحكم محوسب في النيران. سيكون القائد والمدفعي تحت حماية دروع كاملة من داخل الهيكل.

من المتصور أن يكون أي من أفراد الطاقم قادرًا على وضع وإطلاق السلاح الرئيسي والثانوي تحت الحماية الكاملة من داخل الهيكل.

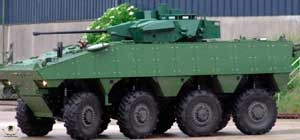

تم تشغيل جهاز عرض الهيكل هذا لأول مرة في منتصف عام 2005 ويشار إليه باسم DPE (Démonstrateur Propulsion Electronique). تم تسليم هذا إلى DGA للمحاكمات في النصف الثاني من عام 2006.

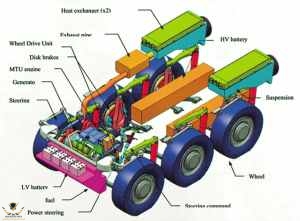

يتم تشغيله بواسطة محرك ديزل MTU 6V199 ، مقترن بمولد Magnet Motor 450 كيلو وات وبطارية 120 كيلو وات مع محولات المحرك المغناطيسية المرتبطة به. تعمل هذه المحركات على تشغيل وحدات الدفع ذات العجلات الست في المحور Magnet Motor ، والتي يبلغ عزمها 21000 نيوتن متر ومن المتوقع أن تمنح السيارة سرعة قصوى على الطريق تصل إلى 110 كم / ساعة.

تشمل الميزات الأخرى لـ DPE نظام تعليق هيدروليكي متغير الارتفاع ، وتوجيه انزلاقي وقدرة دوران محورية ووزن إجمالي للمركبة يبلغ 18 طنًا ، والتي يمكن زيادتها إلى 21 طنًا.

بالإضافة إلى طاقمها المكون من شخصين ، هناك 6.5 متر مكعب من المساحة في الجزء الخلفي من الهيكل ، والتي يقال إنها كافية لأربعة إلى ثمانية أشخاص.

من الممكن أن يختار الجيش الفرنسي مزيجًا من حلول الأسلحة لـ EBRC ، والتي يمكن أن تشمل CTA International 40 ملم CTWS المذكورة أعلاه أو مدفع Nexter Systems جديد 120 ملم أملس.

بموجب عقد DGA منفصل ، تدرس شركة Nexter Systems حاليًا مسدسًا جديدًا بقوة ارتداد منخفضة (LRF) مقاس 120 مم ، والذي يستفيد من البندقية الملساء مقاس 120 مم المثبتة في Leclerc MBT والتي تطلق ذخيرة من قطعة واحدة مع علبة خرطوشة شبه قابلة للاحتراق.

سيتم أيضًا تزويد مدفع LRF الجديد مقاس 120 ملم بفرامل كمامة وقد بدأ بالفعل في إطلاق التجارب. يتم أيضًا النظر في مدفع أملس 120 ملم ETC والذي سيطلق أيضًا طلقات تقليدية من عيار 120 ملم.

للإشتباك مع أهداف عالية التهديد على المدى البعيد ، تم منح شركة Nexter Systems جائزة TDP للقذيفة الموجهة التي تطلق من دبابة Polynege. من المتوقع أن تكون Polynege عبارة عن طلقة نارية ونسيان وأن تتمتع بقدرة غير خطية ومدى فعال لا يقل عن 8 كم. ومن المتوقع أن يتم تزويدها برأس حربي للهجوم العلوي و / أو رأس حربي للهجوم المباشر. الأول سيكون من النوع الخارق المتفجر (EFP) ، والأخير من النوع المضاد للدبابات شديد الانفجار (HEAT).

على الرغم من أن متظاهر EBRC سيكون مركبة ذات عجلات 6 × 6 ، إلا أن هناك أيضًا بعض الاهتمام بإصدار HED كامل المسار كبديل ، والذي سيتم تزويده بنظام مسار شريط مطاطي. من الممكن أن يتم منح عقد TDP لهذا من قبل DGA في المستقبل. لتوفير الوقت والتكلفة ، يمكن أن يكون هذا وجود AMX-10P ICV للجيش الفرنسي مزودًا بـ HED مع نظام مسار شريط مطاطي.

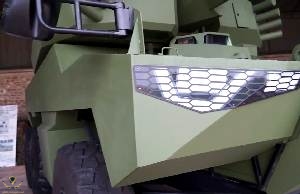

من أجل البقاء على قيد الحياة في ساحة المعركة ، ستعتمد EBRC على خصائصها الشبحية بالإضافة إلى نظام الحماية الذاتية المتقدم ، والذي من المتوقع أن يتضمن وسائل نشطة وسلبية.

نظرًا لأنه سيكون جزءًا من شبكة C3I واسعة النطاق ، فإنه سيكون قادرًا على مشاركة المعلومات حول التهديدات المحتملة مع الأنظمة الأساسية الأخرى في الوقت الفعلي. الأعضاء الثلاثة في الكونسورتيوم الصناعي هم Nexter Systems و SAGEM و Thales.

الخاصيه ​

​

عدد العجلات
6
عدد عجلات القيادة
6
طاقم العمل
3

وستزود بثلاث ابراج

40 CTAS (برج)
1
CTWS (برج)
1
T40 (برج)
1​



[Tornado.sa]

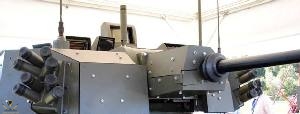

40 CTAS (برج)

معلومات
الصانع: CTA الدولية - CTAI
نوع المنتج: الأبراج
اسم: برج
40 CTAS - نظام تسليح تلسكوبي 40 ملم

تهدف 40 CTAS بشكل أساسي إلى تجهيز المركبات المدرعة والاستطلاعية من أجل تزويدها بقوة نيران متفوقة على أي نظام آخر متوسط العيار.

CTWS (برج)

CTWS
معلومات
الصانع: CTA الدولية - CTAI
نوع المنتج: الأبراج
اسم: برج
نظام السلاح التلسكوبي Cased Telescopic Weapon System (CTWS) هو مدفع عيار 40 ملم مع ذخيرة مغلفة جديدة ، في JV بين RO Defense و GIAT في فرنسا ، وهو أخف وزنًا وأكثر إحكاما من أنظمة الذخيرة التقليدية.

يمكن تركيب برج CTWS مقاس 40 مم في عدد من مركبات القتال المشاة ومركبات الاستطلاع ، مثل Warrior و FRES (نظام Future Rapid Effects System).

تشمل خصائص التصميم ما يلي:

• تصميم جديد للمسدس من خلال الابتكارات في شكل الذخيرة

• ذخيرة CTWS محتواة بالكامل داخل الخرطوشة

• تخزين عالي الكثافة بأقصى قدر من الكفاءة في استخدام

T40 (برج)
تعيين:
T40
معلومات
الصانع: نيكستر
نوع المنتج: الأبراج
اسم: برج
نظام التسلح T40 - 40 ملم (CTAS) + الذخيرة + جيل جديد من الأبراج.

تم تصميم هذه الأبراج غير المأهولة أو المكونة من شخصين ، والمحمية حتى المستوى 5 ، حول بنية vetronic مفتوحة ورؤية رقمية عالية الدقة تمنحها قابلية توسع مهمة للغاية. إنها تسمح بقدرات تشغيلية استثنائية في المجال الحر والمنطقة الحضرية بسبب نظام مناولة الذخيرة ′ carousel الذي يسمح على الفور بتوفير الذخيرة المناسبة للمهمة: إطلاق النار على ارتفاعات عالية (حتى 60 درجة) ، وتحييد المنطقة بسبب إطلاق النار في الهواء - انفجار ذخيرة GPR-AB ، تدمير جميع مركبات القتال المشاة المعروفة بسبب ذخيرة APFSDS-T والصاروخ المضاد للدبابات.

آلية الاختراق الدورانية الثورية ،
معدل إطلاق يصل إلى 200 طلقة في الدقيقة ، طلقة واحدة ، انفجار ومستمر
القدرة على إطلاق النار على نطاق واسع من الارتفاع (-10 درجة إلى + 75 درجة)
الذخيرة (GPR-AB-T و GPR-PD-T و APFSDS-T و TP-T و TPRR-T)
دمج الحد الأدنى من التسلل بسهولة داخل ملف تعريف الشبح الأفضل للبرج
سلاح أقوى من أولئك الذين لديهم عيار مماثل
الذخيرة
Air Burst –Tracer (GPR-AB-T) لقمع القوات المنتشرة والحفر في منطقة واسعة ،
GPR – Point Detonation –Tracer (GPS-PD-T) لهزيمة الخرسانة المسلحة والمباني ، توفير الصمامات المتأخرة خلف تأثيرات الحاجز ،
زعنفة خارقة للدروع ثابتة تتخلص من Sabot -Tracer (APFSDS-T) توفر اختراقًا يصل إلى 140 مم RHA وبالتالي هزيمة الدروع الأمامية للجيل الثاني من MBT وجميع AFVs الحالية ،
تمرين الهدف - المقتفي (TP-T) والنطاق المخفض لـ TP - المقتفي (TPRR-T).
تحديد:
خاصية

​



[Tornado.sa]

​

​

​



[الأسد الأمازيغي]

أولا أخي شكرا على هذا الموضوع:

تستفيد مركبة الاستطلاع والقتال المدرعة جاكوار من الأجهزة الإلكترونية لبرنامج Scorpion الذي كلف 5 مليارات يورو (تآزر الاتصال المعزز بتعدد الاستخدامات والتلوث) يضمن معالجة وتبادل البيانات "داخل المركبات وبينها" من أجل السماح بالقتال التعاوني.

على سبيل المثال ، إذا اكتشف Griffon هدفًا للعدو ، فيمكنه توصيل موقعه إلى Jaguar للتدمير باستخدام مدفع CTAS عيار 40 مم أو MMPs. بالإضافة إلى ذلك ، تلعب vetronics دورًا حاسمًا في حماية JAGUAR ، ولا سيما بفضل الخوارزميات التي ستوفر لطاقمها العديد من الخيارات لمواجهة أي تهديد.

بالإضافة إلى نظام معلومات SICS وراديو برنامج CONTACT ، سيتم تجهيز جاكوار بنظام ANTARES البصري وكاشف Metravib للرصاص وأجهزة التشويش بالأشعة تحت الحمراء.

في البداية ، تم التخطيط لتجهيز الجيش الفرنسي بـ 248 جاكوار. بفضل قانون البرمجة العسكرية 2019-2025 ، تمت زيادة الهدف إلى 300 نسخة ، يجب تسليم 150 منها بحلول عام 2025.



[الأسد الأمازيغي]

JAGUAR في مجابهة الرمال :


اختبار القدرة البرمائية لجاكوار وغريفون :


العرض العام للبرنامج :



[Tornado.sa]

أولا أخي شكرا على هذا الموضوع:

تستفيد مركبة الاستطلاع والقتال المدرعة جاكوار من الأجهزة الإلكترونية لبرنامج Scorpion الذي كلف 5 مليارات يورو (تآزر الاتصال المعزز بتعدد الاستخدامات والتلوث) يضمن معالجة وتبادل البيانات "داخل المركبات وبينها" من أجل السماح بالقتال التعاوني.

على سبيل المثال ، إذا اكتشف Griffon هدفًا للعدو ، فيمكنه توصيل موقعه إلى Jaguar للتدمير باستخدام مدفع CTAS عيار 40 مم أو MMPs. بالإضافة إلى ذلك ، تلعب vetronics دورًا حاسمًا في حماية JAGUAR ، ولا سيما بفضل الخوارزميات التي ستوفر لطاقمها العديد من الخيارات لمواجهة أي تهديد.

بالإضافة إلى نظام معلومات SICS وراديو برنامج CONTACT ، سيتم تجهيز جاكوار بنظام ANTARES البصري وكاشف Metravib للرصاص وأجهزة التشويش بالأشعة تحت الحمراء.

في البداية ، تم التخطيط لتجهيز الجيش الفرنسي بـ 248 جاكوار. بفضل قانون البرمجة العسكرية 2019-2025 ، تمت زيادة الهدف إلى 300 نسخة ، يجب تسليم 150 منها بحلول عام 2025.

صحيح كلامك تابعه للبرنامج Scorpion
بس حبيت اركز على العربه اشكرك لإضافه
