الزورق الحربي النرويجي skjold class

[يوليوس قيصر]

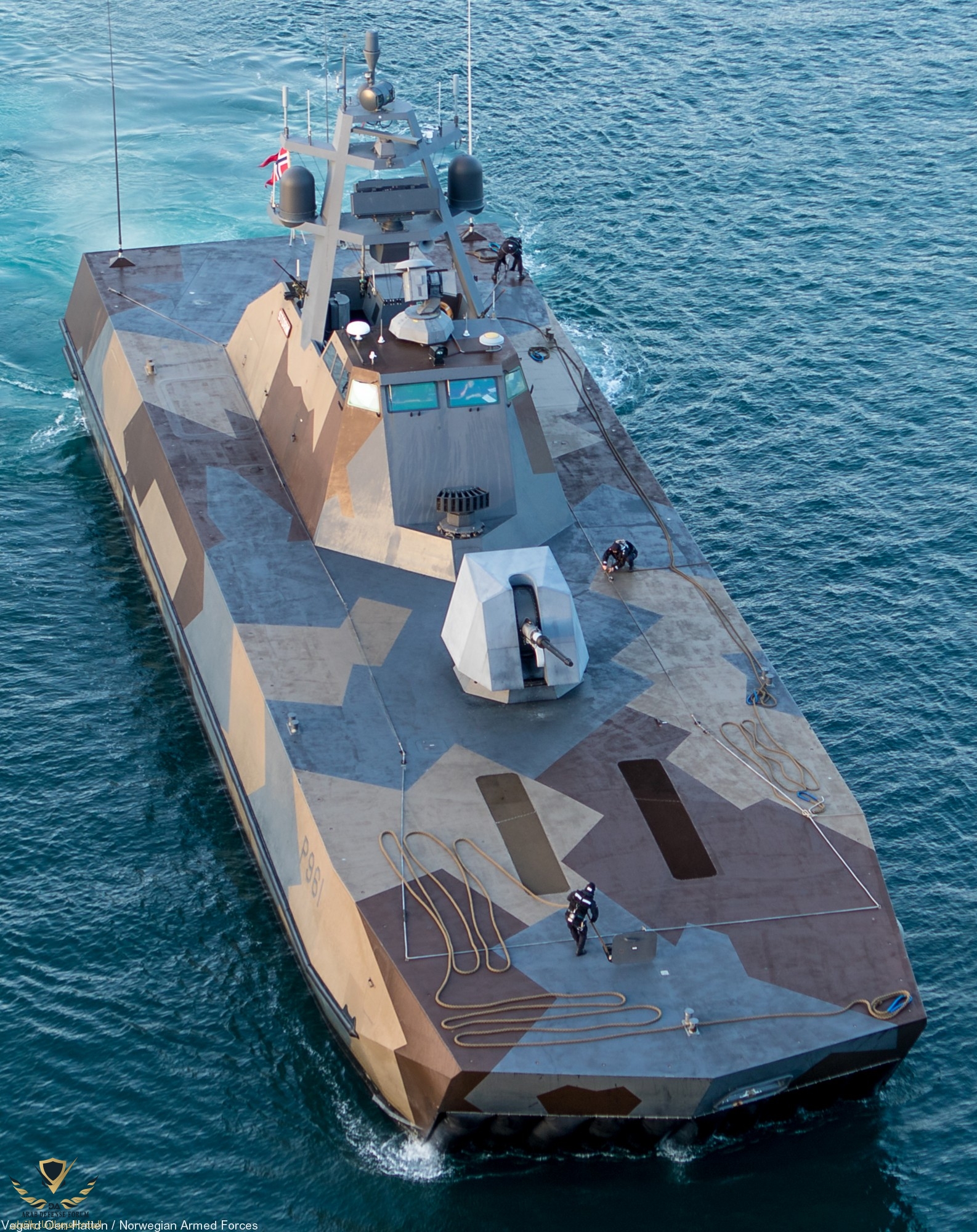

قارب دورية العسكري Skjold Class يتميز بسرعته الكبيرة وصغر حجمه مع حمل سلاح ثقيل وقدرته القتالية
الساحلية.

البلد :

يتميز Skjold ("الدرع") بهيكل طفيف مبطن بالهواء (تأثير سطحي) والذي يوفر ، مع الدفع بنفث الماء على سرعة عالية وقدرة على المناورة اكبر.

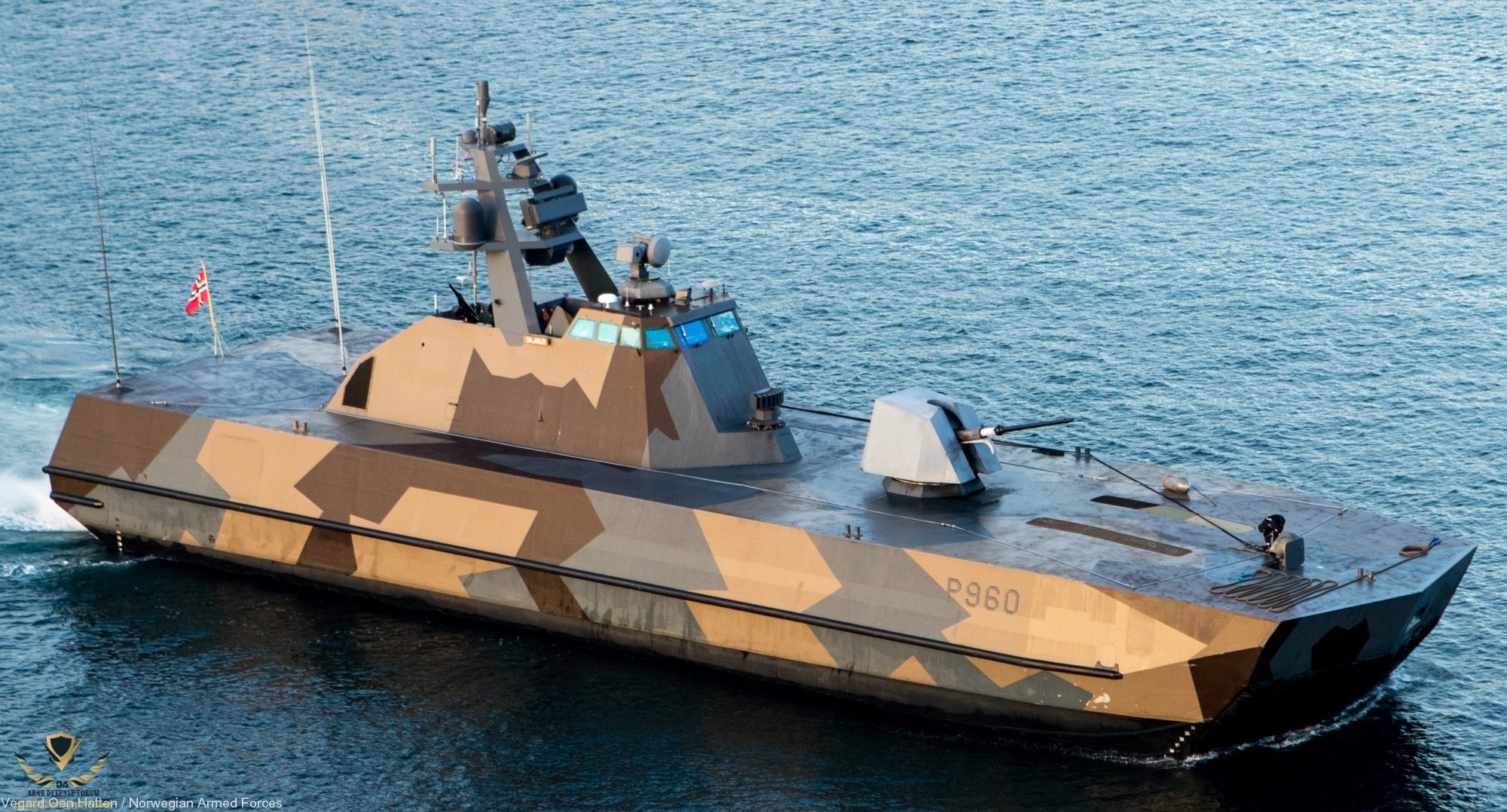

تم تشغيل السفينة الأولى من نوعها ، (KNM Skjold P960) ، في أبريل 1999. وافقت الحكومة النرويجية على بناء خمس سفن أخرى من فئة Skjold في يونيو 2002. واختتمت مفاوضات العقد في يوليو 2003، تم بناء سلسلة السفن في حوض بناء السفندالنرويجي Umoe Mandal.

الانواع الخمسة الأخرى هي: (Storm P961) و (Skudd P962) و (Steil P963) ، تم إطلاقه في يناير 2008) و (Glimt P964) و (Gnist P965). تم إطلاق العاصفة (P961 storm ) في نوفمبر 2006 وبدأت التجارب البحرية في يناير 2008


Storm p961​

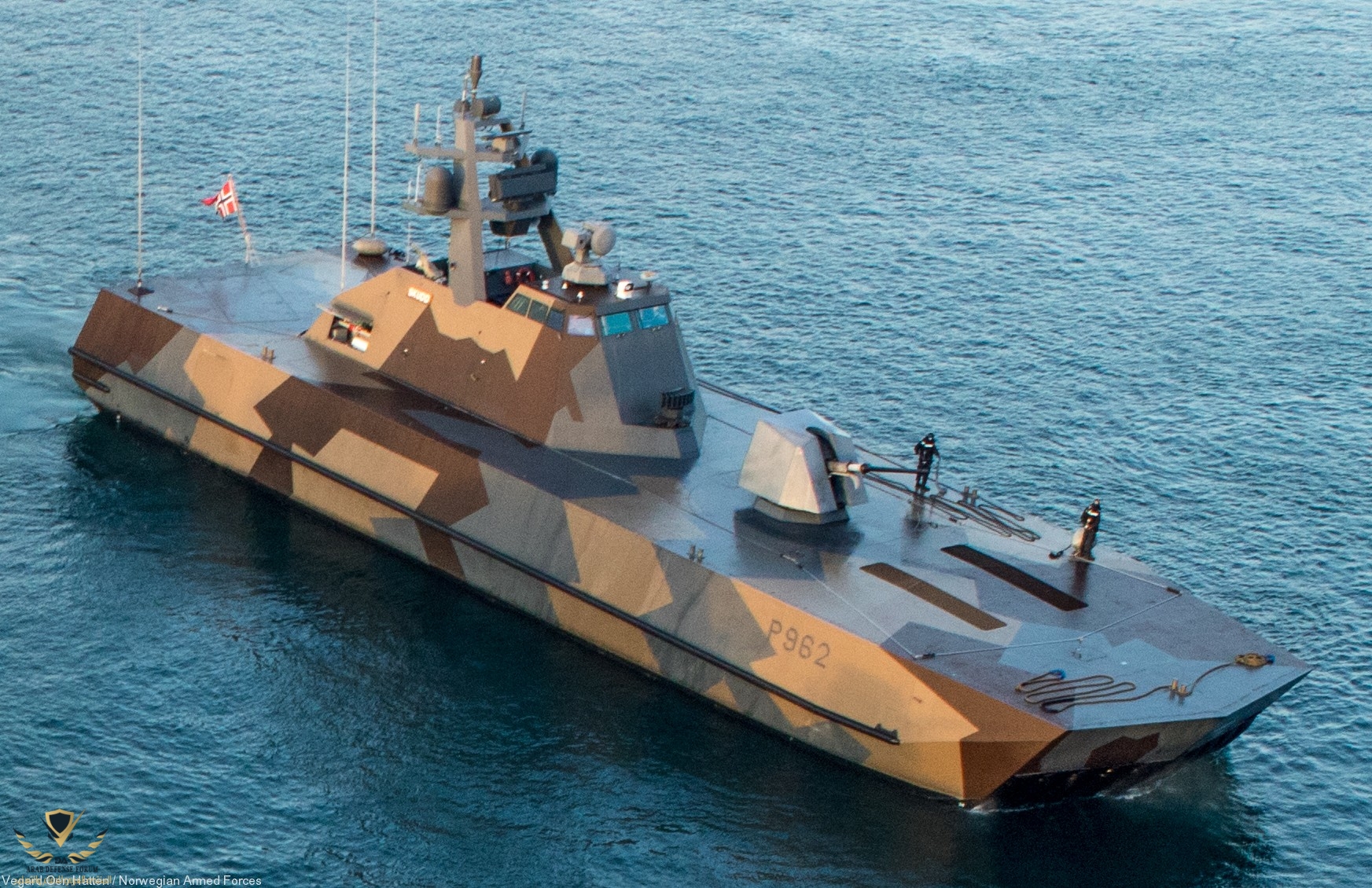

Skudd p962

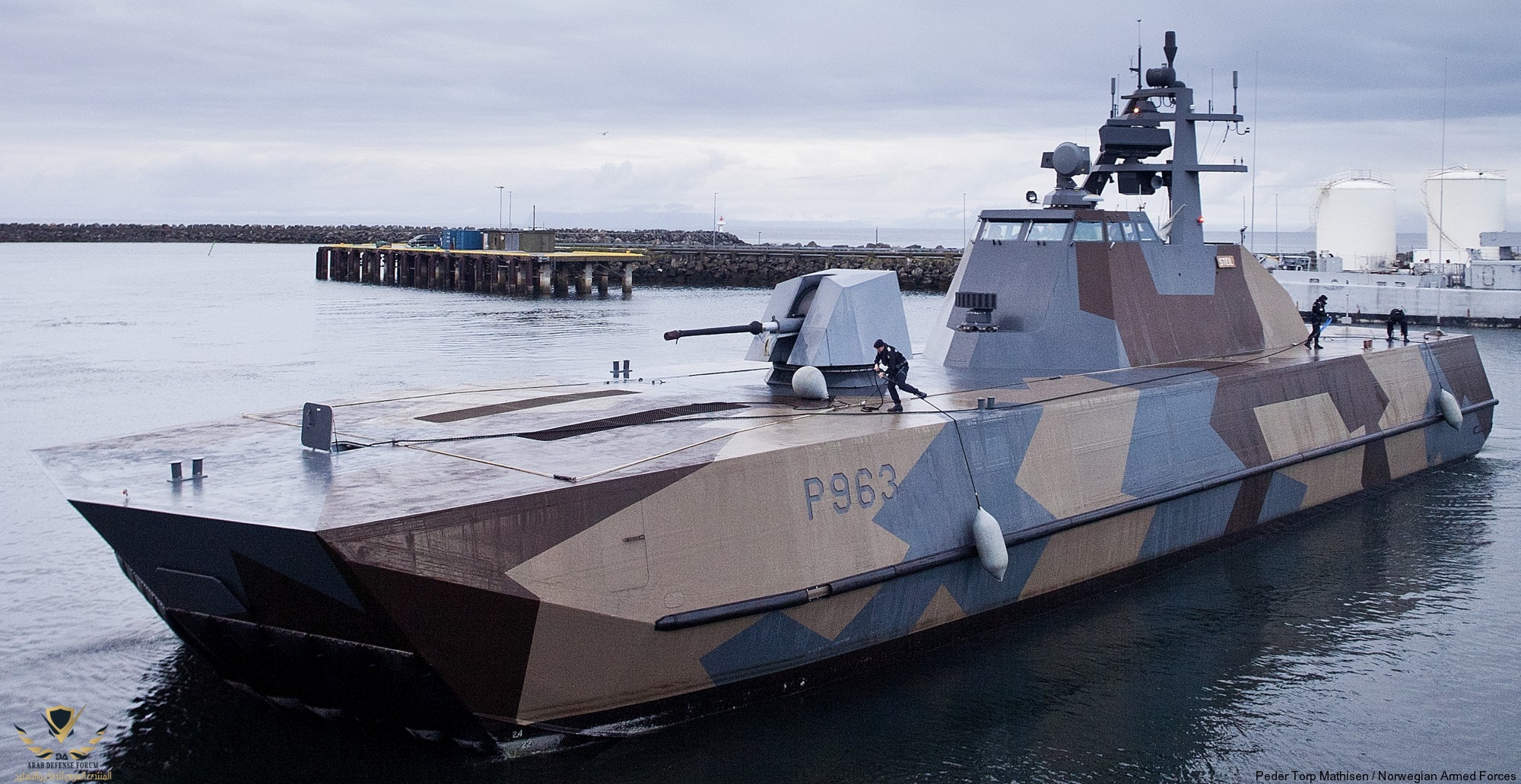

Steil p963

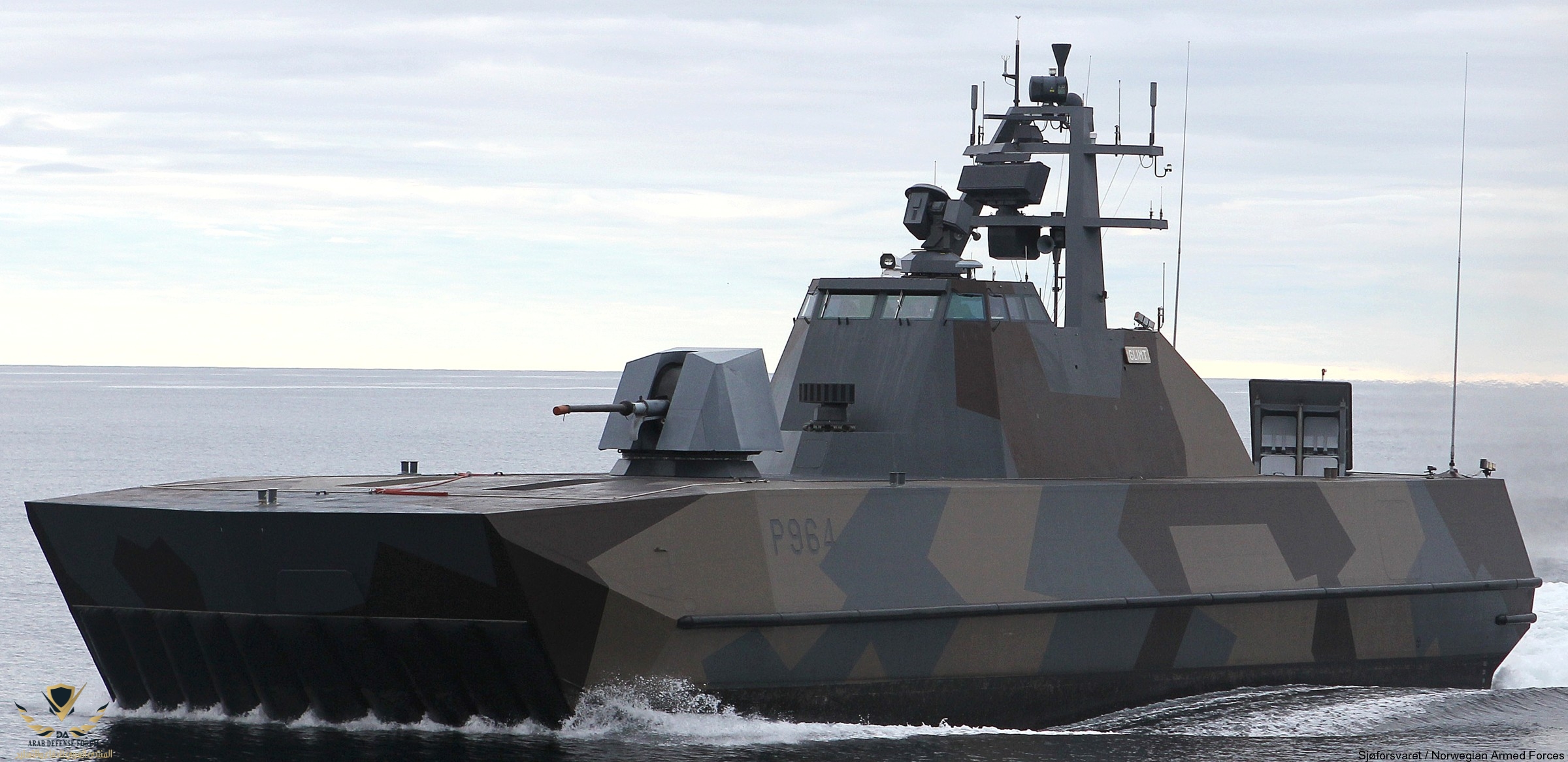

Glimt p964

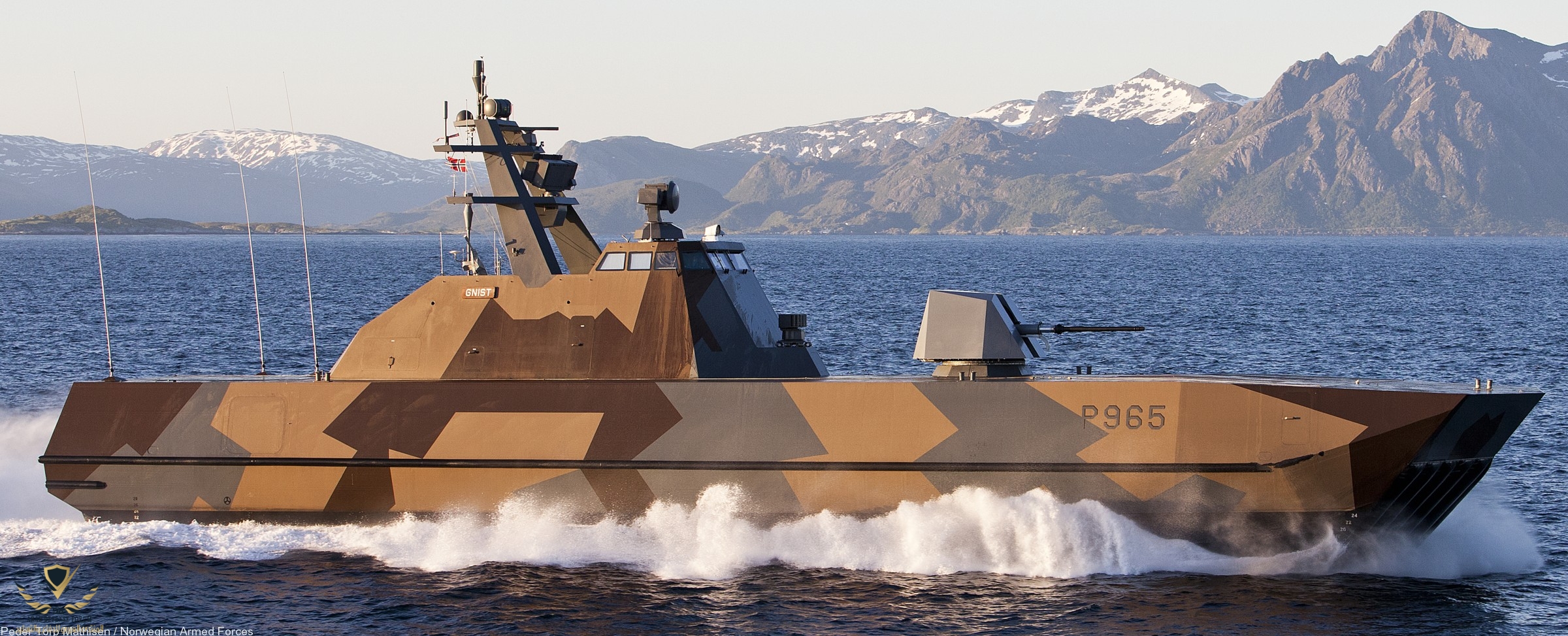

Gnist p965

في سبتمبر 2002 ، أكمل Skjold لمدة 13 شهرًا اختبارات في الولايات المتحدة ، مما سمح للبحرية الأمريكية بدراسة زورق Skjold Class و إدخاله للبحرية الامريكية.

شارك الزورق في سلسلة من التدريبات البحرية وعدد من الاختبارات مع مؤسستي الأبحاث البحرية الأمريكية NAVSEA ومكتب الأبحاث البحرية.

القدرات العملية class skjold

إحدى القدرات المهمة لـ Skjold هي قدرتها العملياتية السرية في الحرب الساحلية ، لا سيما في استخدام التضاريس الساحلية النرويجية مع جزرها ومضايقها و مناخها القاري ، لإجراء المراقبة والاشتباك مع القوات المعادية من مسافة قريبة دون أن يتم اكتشافها.

يسمح جهاز *الغاطس الضحل* من 0.9 متر إلى 2.3 متر للسفينة بالوصول إلى المياه الضحلة جدًا التي لا تصل إليها مقارنة مع السفن الأخرى.

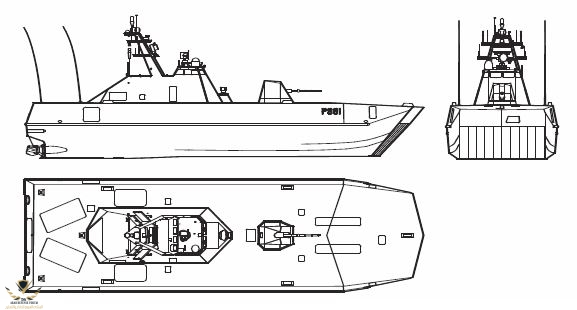

تصميم الوسادة الهوائية (ACC)

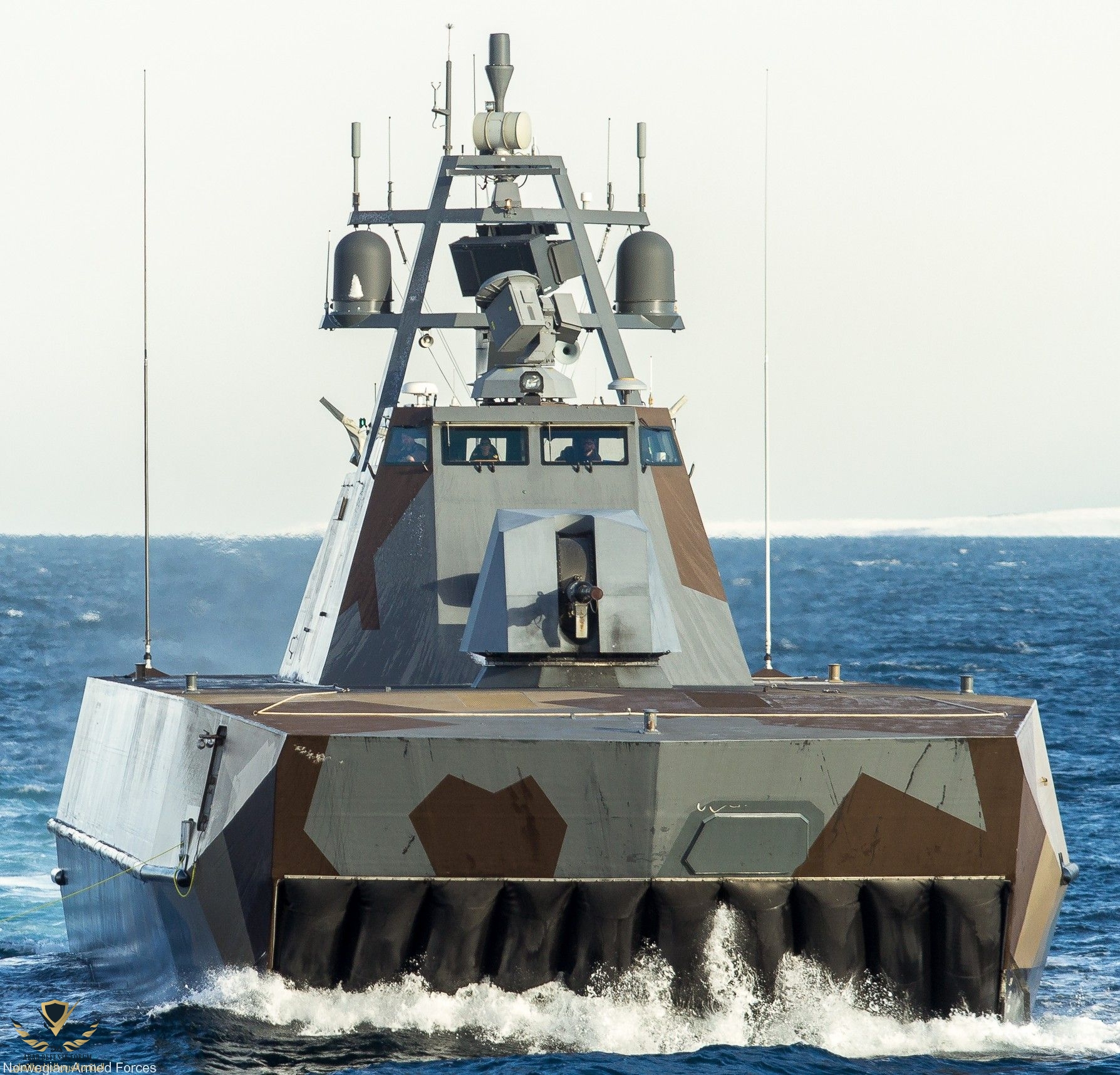

يتميز الزورق بوسادة هوائية ACC على هيكل مزود بوسادة هوائية بين الهياكل التي تشكل الزورق ، وقد تم إثبات نجاحه من خلال صائدي الألغام وكاسحات الألغام النرويجيين Oksoy Class ، الذين دخلوا الخدمة في عام 1994. المساحة المنخفضة من السطح المبلل للهيكل تعطي مستوى محسنًا من مقاومة الصدمات ومقاومة الموجة المنخفضة بشكل ملحوظ ، مقارنة بتكوين بدن تقليدي.

يتميز الزورق بهيكل من البناء المركب، يتم تصفيح الهياكل من الداخل والخارج بالبلاستيك المقوى بالألياف المكون من ألياف زجاجية وشرائح كربونية.

تم اختيار ألياف الكربون والمواد المحملة بالكربون من أجل الهياكل الداعمة التي تحتاج إلى قوة شد عالية ، على سبيل المثال الهياكل الداعمة للبندقية الشاشة و للسلاح الكهروضوئي والرادار.

​

أسلحة زورق skyjlod class

نظام القتالي senit 2000


تستعمل زوارق السفن Skjold Class على نظام إدارة قتالية Senit 2000 خفيف الوزن ، تم تطويره بشكل مشترك من قبل DCNS و Kongsberg Defense and Aerospace.

كما تم اختيار النظام لتحديث زوارق الدورية السريعة التابعة للبحرية النرويجية Hauk Class.

يستخدم نظام إدارة القتال Senit 2000 أوضاع تشغيل للحرب الساحلية وهو قابل للتشغيل المتبادل مع روابط البيانات التكتيكية ، التي سيتم توفيرها بواسطة Aeromaritime. يقدم Senit 2000 استجابة سريعة للتهديدات الجوية المنبثقة ، مثل طائرات الهليكوبتر أو الطائرات الأخرى التي تظهر فجأة.

​

صاروخ" NSM" النرويجي

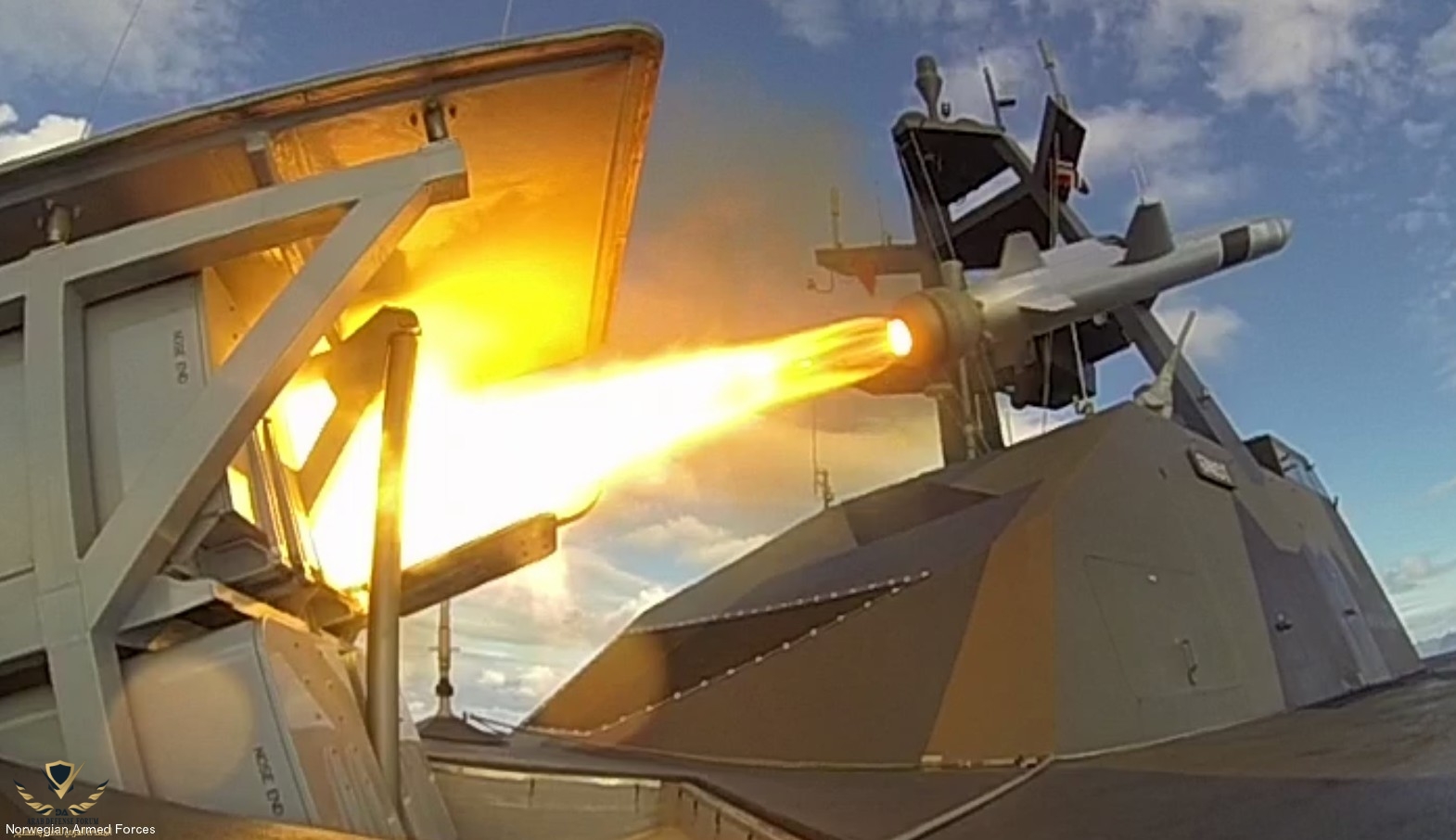

السفينة مسلحة بثمانية صواريخ مضادة للسفن من طراز( Kongsberg NSM Nye Sjoemaals Missiler) ، والتي تم تطويرها لسفن Skjold Class وفرقاطات Fritjof Nansen.

تم تجهيز صاروخ NSM بنظام تحديد المواقع في منتصف المسار ونظام توجيه للباحث بالأشعة تحت الحمراء للتصوير مزدوج النطاق ويبلغ مداه أكثر من 150 كم. دخلت NSM الإنتاج التسلسلي في يونيو 2007.

صاروخ أرض-جو قصير المدى للسفينة هو MBDA Mistral الموجه بالأشعة تحت الحمراء .

سيتم نشر قاذفة مزدوجة على سطح السفينة أو على موقع أرضى، الصاروخ مسلح برأس حربي يبلغ وزنه ثلاثة كيلوغرامات ويبلغ مداه أربعة كيلومترات.

هو مدفع بحري خفيف الوزن وسريع النيران يوفر أداء ومرونة لا مثيل لهما في أي دور دفاع جوي ومضاد للسطح ، لا سيما في الدور المضاد للصواريخ،
يتوفر ايضا على القدرة على المشاركة الفعالة للغاية للأهداف القائمة على الشاطئ من أجل أداء فريد متعدد الأدوار.

​

ملاحظة : مناسب للتركيب على جميع السفن الحربية.
​

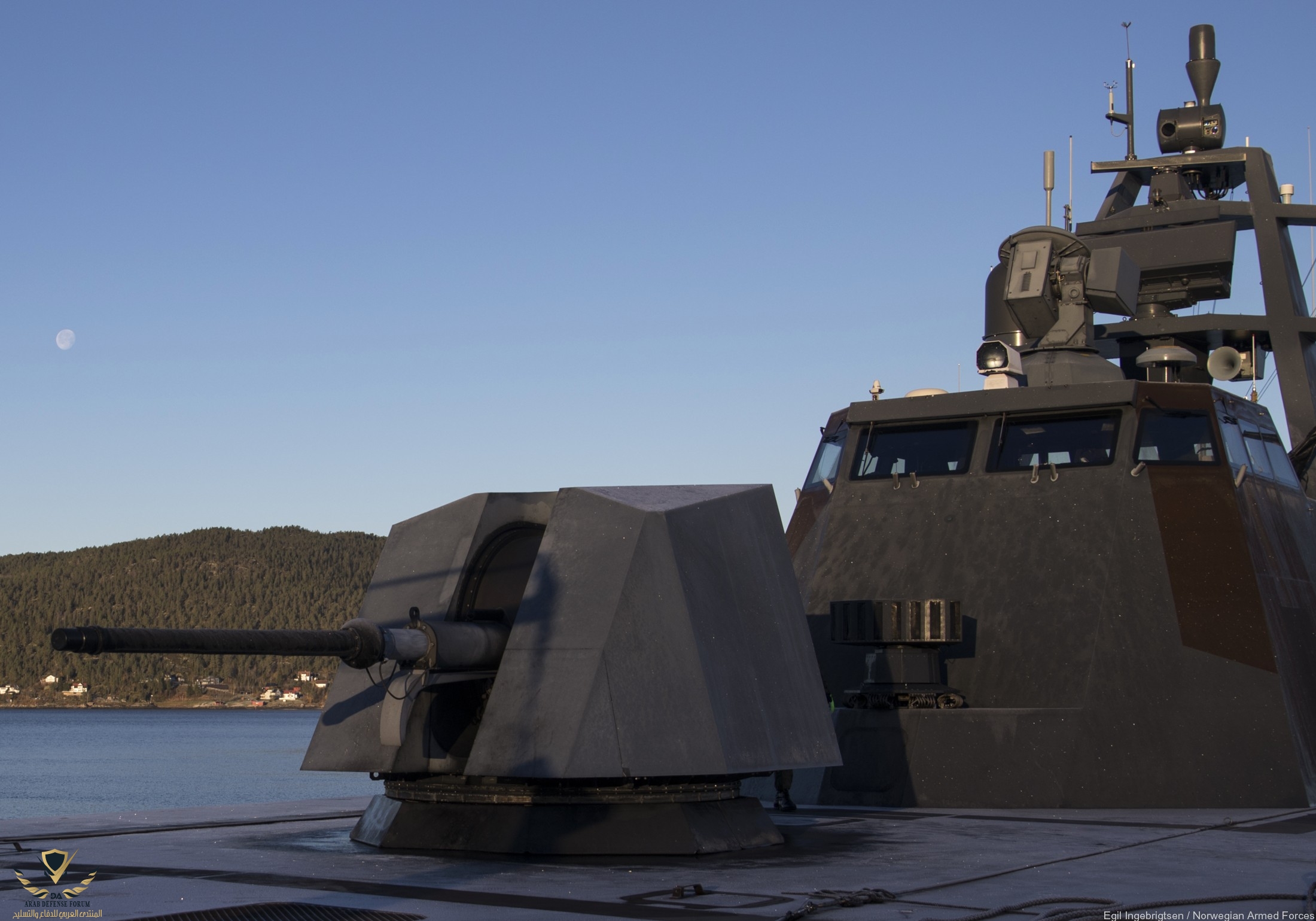

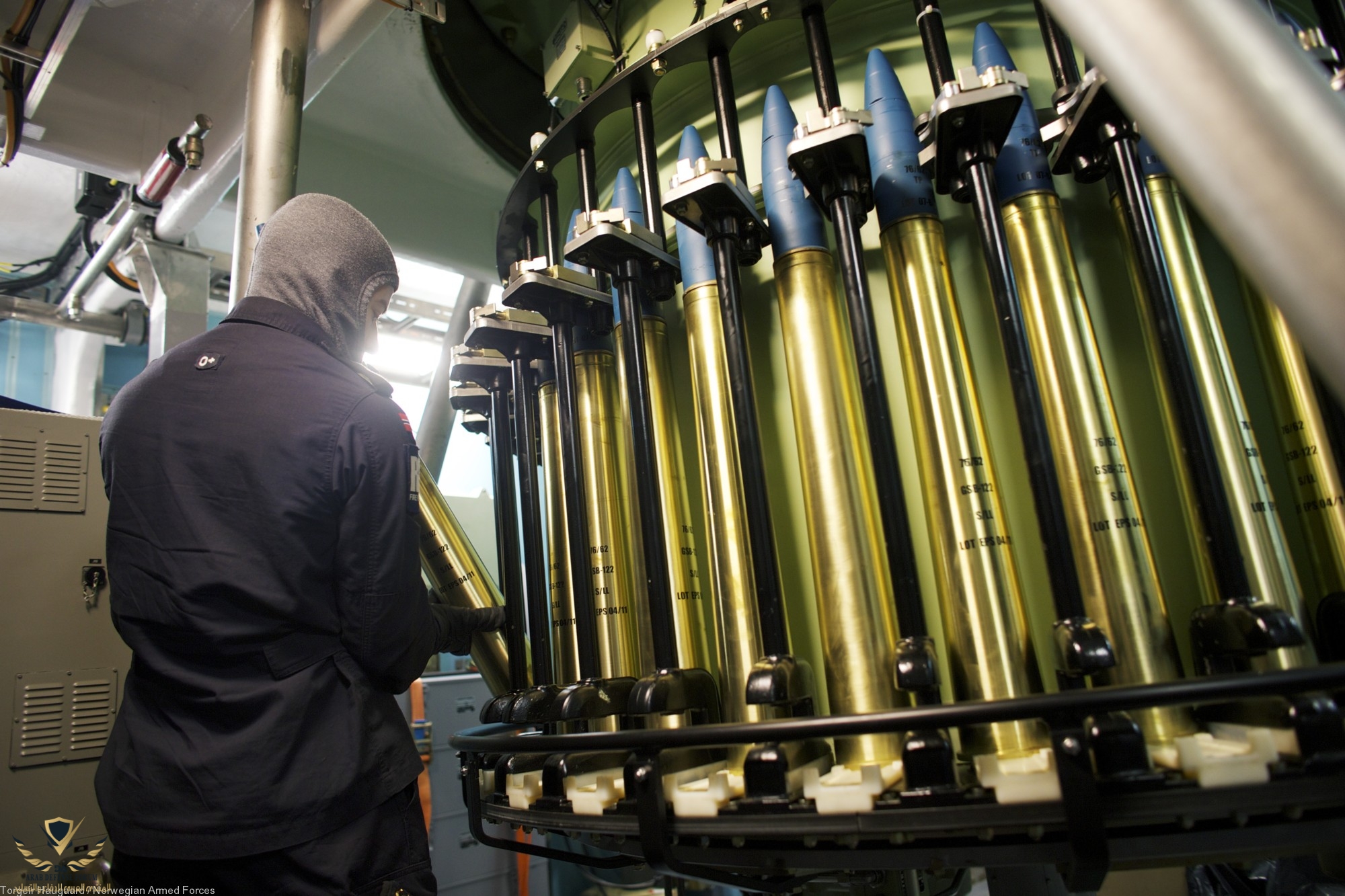

Oto Melara 76mm Super Rapid​

هو مدفع بحري خفيف الوزن وسريع النيران يوفر أداء ومرونة لا مثيل لهما في أي دور دفاع جوي ومضاد للسطح ، لا سيما في الدور المضاد للصواريخ

​

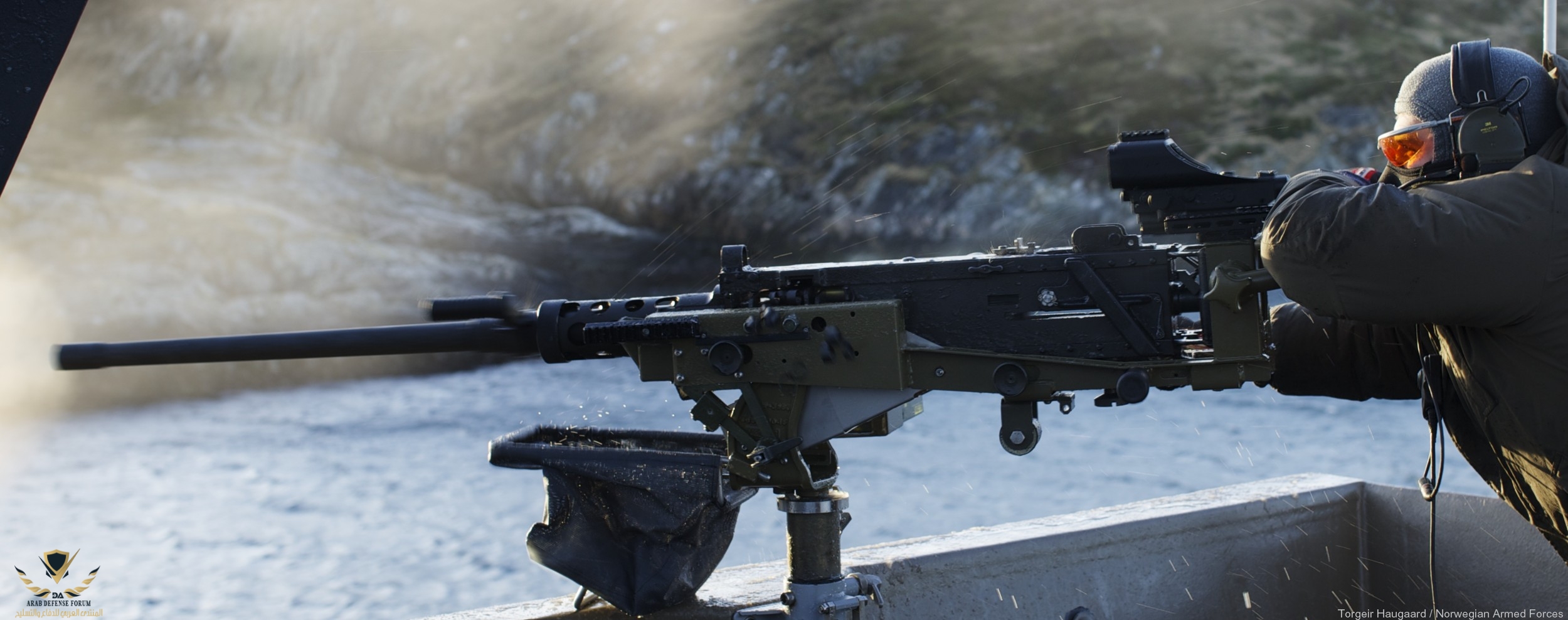

الرشاش M2HB HMGs

يتميز الرشاش ايضا بمدى فعلي 2000 متر و معدل إطلاق 700 طلقة في الدقيقة

​

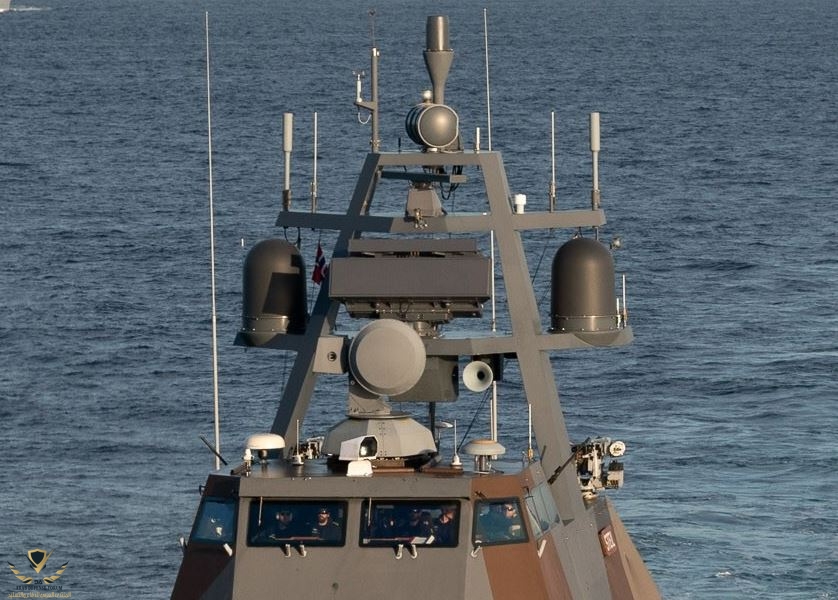

انظمة الاستشعار و التدبير المضادة لسفن skyjlod class

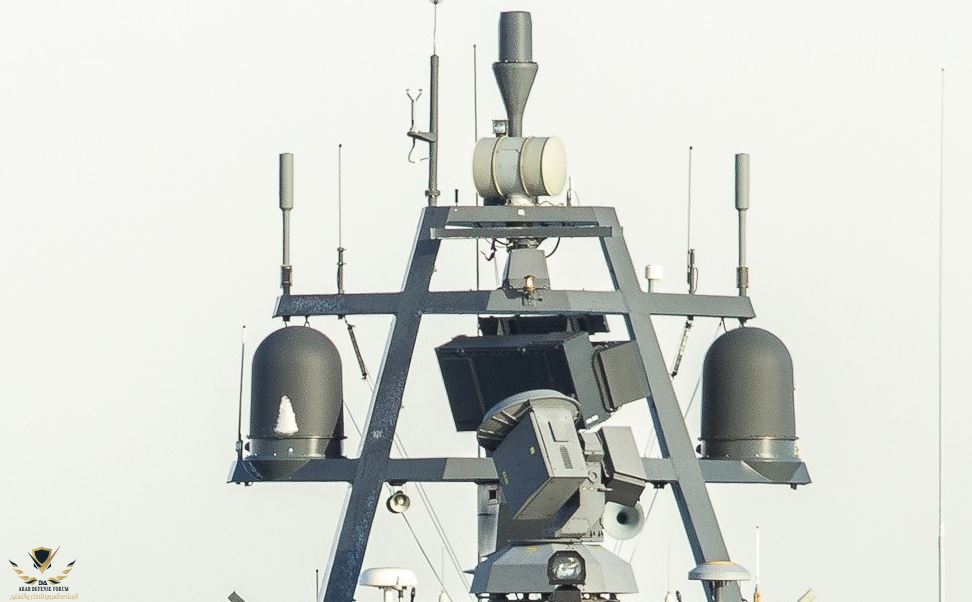

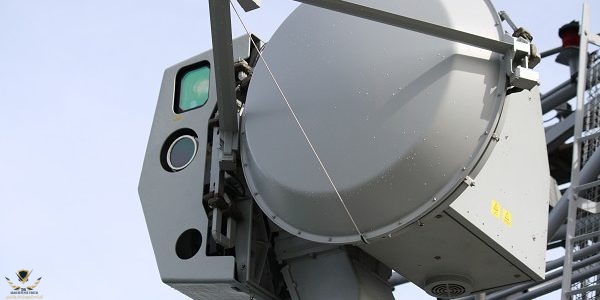

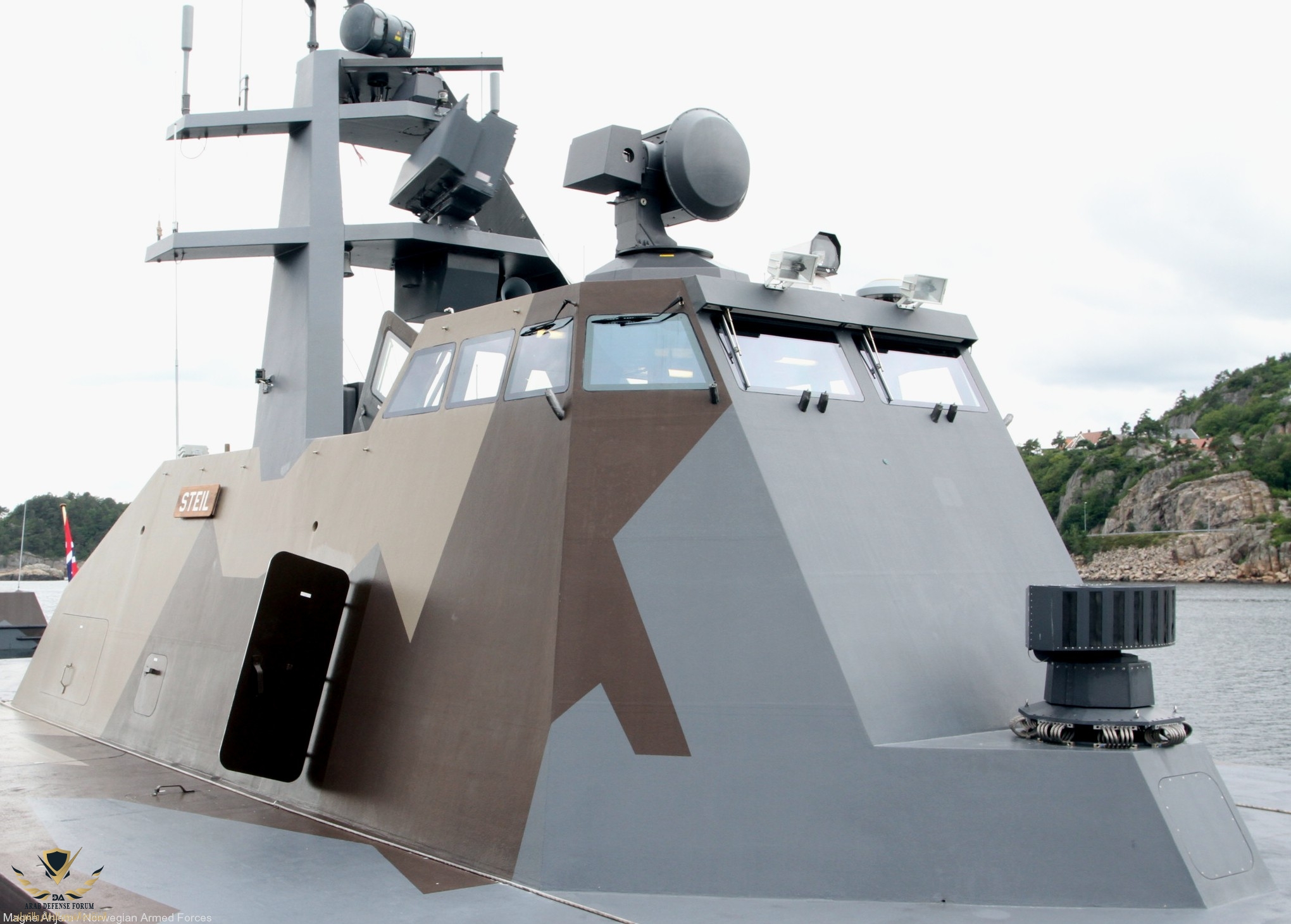

رادار Saab Systems Ceros 200 يوفر التحكم الإلكتروني في نيران الصواريخ والبنادق.

يشتمل نظام Ceros 200 على رادار Ku-band لتعقب الهدف ، وكاميرا CCTV ، وتصوير حراري ، ومتعقب فيديو ، وجهاز تحديد المدى بالليزر.

انظمة التتبع الكهروضوئية

يوفر النظام على الجودة العالية والكاميرات التلفزيونية المتقدمة والأشعة تحت الحمراء وجهاز تحديد المدى بالليزر للمراقبة وتحديد الأهداف.

EOS 500 قادرة على تتبع جميع أنواع التهديدات بما في ذلك الطوربيدات في البحر. يستخدم متعقب الفيديو المتقدم على كاميرا الأشعة تحت الحمراء في عملية دمج البيانات. يوفر النظام الكشف التلقائي لما يصل إلى أربعة أهداف متزامنة ، مما يتيح للمشغل الكشف بسهولة على الأهداف وتغييرها بسرعة. يستخدم النظام تتبع ثلاثي الأبعاد عالي الدقة.

​

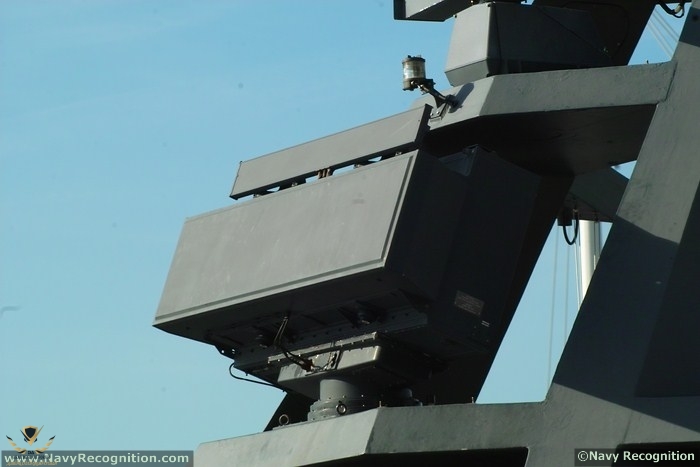

MRR-3D-NG G-band رادار متعدد المهام​

يوضع الرادار في وضع المراقبة السطحية ، يمكن لـ MRR-3D-NG اكتشاف الأهداف المنخفضة والمتوسطة المستوى في نطاقات تصل إلى 140 كم وفي وضع المراقبة الجوية ثلاثي الأبعاد بعيد المدى حتى 180 كم، في وضع الدفاع عن النفس ، يمكنه اكتشاف وتتبع أي تهديد داخل دائرة نصف قطرها 60 كم.

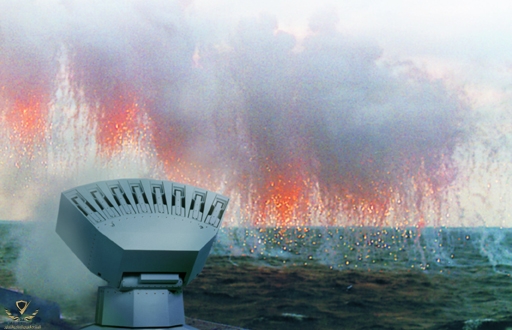

نظام الاوتوماتيك الدفاعي Mass

يوفر نظام ال الأوتوماتيكي MASS مستوى فريدًا من الحماية ضد الصواريخ الحديثة الموجهة بأجهزة الاستشعار. يمكن تثبيت MASS على السفن من جميع الأنواع ويمكن دمجها في أنظمة القيادة الحالية. تتميز بأجهزة استشعار مدمجة للكشف عن تهديدات الرادار والليزر.

​

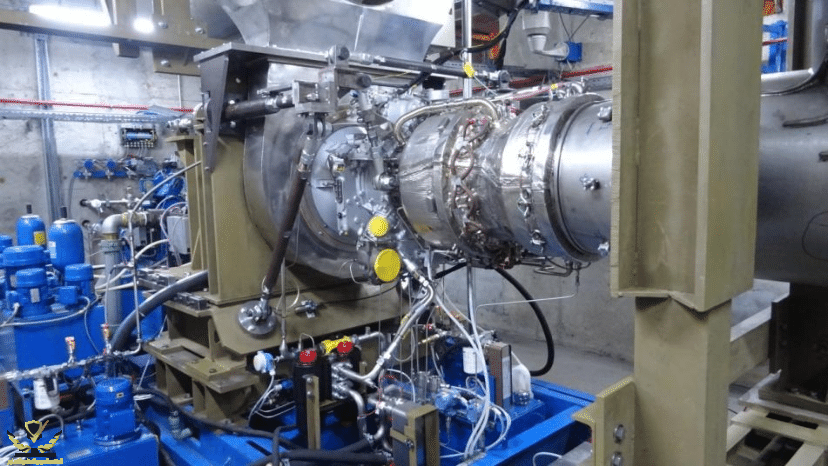

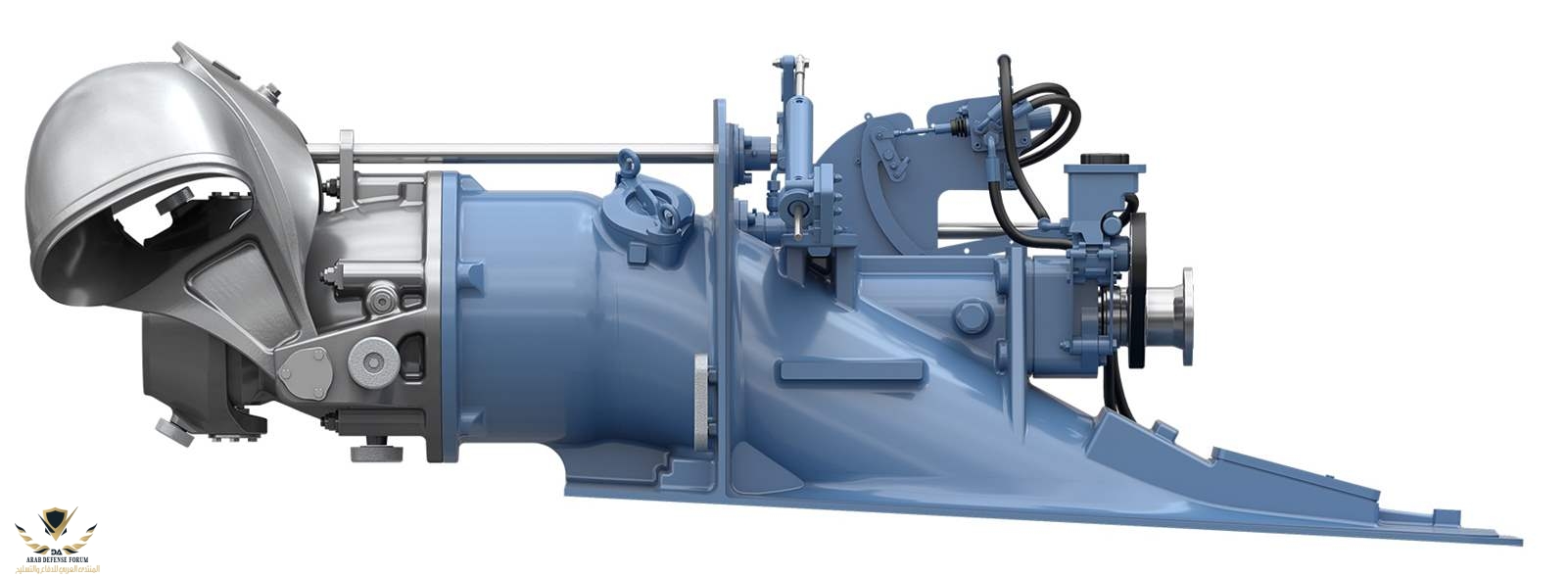

محرك الدفع التوربينية ​

يتم تشغيل النفاثات المائية عادة بواسطة توربينات غازية ولكن يمكن أيضًا تشغيلها بواسطة محركات ديزل صغيرة لتقليل كشفها بالأشعة تحت الحمراء. يمكن تحريك فوهات بشكل مستقل لمناورة Skjold بشكل جانبي بدون مراوح جانبية أو مراوح قوسية.

يحتفظ Skjold بقدرته على الدوران من خلال زوايا حادة جدًا ، حتى عند السرعات العالية.

​

الخدمة :


-البحرية النوريجية

-البحرية الأمريكية

المصدر :

Skjold Class Missile Fast Patrol Boats, Norway

The Skjold Class missile fast patrol boat is characterised by its speed, reduced signatures, small size with heavy weapon load…

www.naval-technology.com

Skjold class Corvette Royal Norwegian Navy KNM HNoMS

skjold class corvette royal norwegian navy stealth nsm missile

www.seaforces.org



[يوليوس قيصر]

الزورق النرويجي يعتبر الأسرع في العالم من نوعه و يستطيع حمل طاقم يصل 70 شخص.

الزورق هذا مناسب جدا لعمليات الاستطلاع و محاربة التهريب بالبحر او أعمال القرصنة



​
