أجنحة ناسا او الاسراب الجوية لناسا.



الإدارة الوطنية للملاحة الجوية والفضاء وتختصر ناسا NASA هي وكالة تابعة لحكومة الولايات المتحدة الأمريكية. وهي المسؤولة عن البرنامج الفضائي للولايات المتحدة. وأنشئت في العام 1957. وكان تمويلها السنوي يقدر بـ 16 مليار دولار. بالإضافة للمسؤولية عن البرنامج الفضائي فإن وكالة ناسا أيضاً مسؤولة عن الأبحاث المدنية والعسكرية الفضائية طويلة المدى. ووكالة ناسا معروفة على أنها وكالة الفضاء الرائدة للوكالات الأخرى حول العالم بعد تفكك الاتحاد السوفييتي.

يعد الرئيس الأمريكي السابق دوايت أيزنهاور من مؤسسي الوكالة حيث تم تأسسيها سنة 1958 لكي تكون وكالة مدنية وليست عسكرية للنهوض بالبحث العلمي السلمي وبدأت العمل بتاريخ 1 أكتوبر 1958.



في الوقت الذي تعيد فيه وكالة ناسا إطلاق سباق المريخ ، قد يكون من المثير للاهتمام إلقاء نظرة على أسطول الطائرات الذي تستخدمه ناسا في ابحاثها الجوية و الفضائية والذي لا يزال غامضًا جدًا للعديد من الناس.

قبل كل شيء سنقوم بالرجوع قليلا بالزمن الى الوراء بالنسبة للعديد من المتبعيين فان ناسا تتمثل في مهمة أبولو 11 وروادها الثلاثة الذين غادروا لغزو القمر: ألدرين وأرمسترونج وكولينز. 21 يوليو 1969 والذي سيبقى إلى الأبد أحد أهم التواريخ في تاريخ الانسانية.

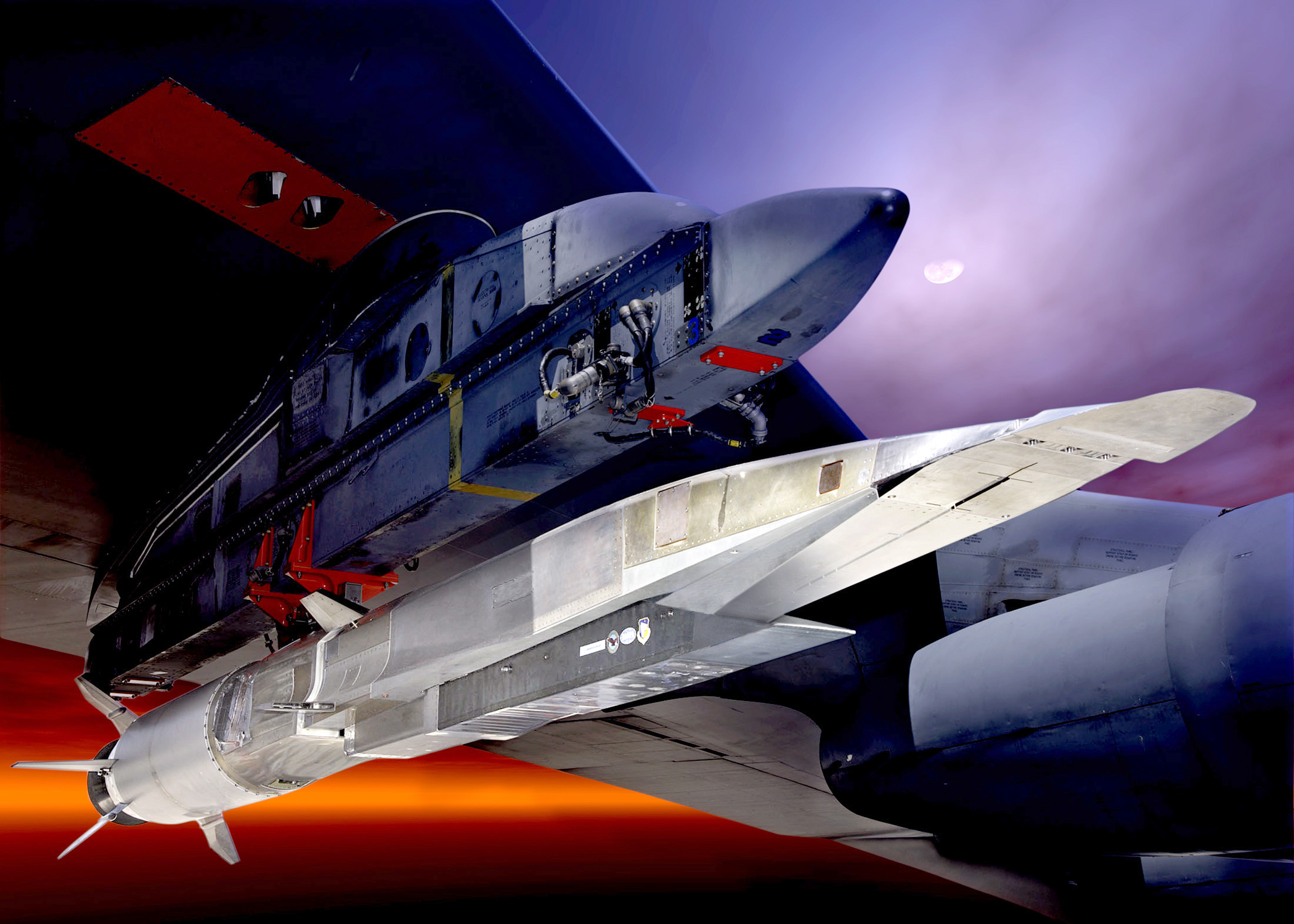

ناسا هي أيضًا مكوك الفضاء ، تلسكوب هابل ، مسبار بايونير وفوييجر ، والآن الكوكب الأحمر المريخ و لكن كان لناسا أيضًا اسهامات عديدة في تطوير أبحاث الطيران ، من اختراق جدار الصوت إلى الطائرة التجريبية النفاثة بدون طيار بوينغ إكس-51 X-51 Waverider هذه الطائرة بدون طيار عالية السرعة تهدف إلى دراسة الرحلات الجوية التي تفوق سرعة الصوت.



تعود أصول وكالة الفضاء الامريكية ناسا إلى NACA (اختصار للجنة الاستشارية الوطنية للملاحة الجوية National Advisory Committee for Aeronautics) وهي منظمة أمريكية نشات خلال الحرب العالمية الأولى وتهدف إلى تزويد أمريكا باساسيات و اليات بصناعة طيران مماثلة لتلك الموجودة في فرنسا والمملكة المتحدة. في سنوات ما بين الحربين العالميتين ، ثم خلال الحرب العالمية الثانية تجاوزت NACA تطلعاتها الأصلية والتي سمحت لصناعة الطيران بالتغلب على بعض المشاكل المادية.

بعد الحرب ظهرت الطائرة التجريبية Bell X-1 وقانون لقانون Whitcomb و الاتي تعد من بين أعظم نجاحات NACA.



في عام 1958 اختفت NACA لصالح وكالة ناسا التي أدرجت مفهوم الفضاء ضمن برنامجها في الواقع قبل أسابيع قليلة من ذلك التاريخ و في منتصف الحرب الباردة ، أرسل السوفييت كرة معدنية صغيرة إلى الفضاء سبوتنيك.

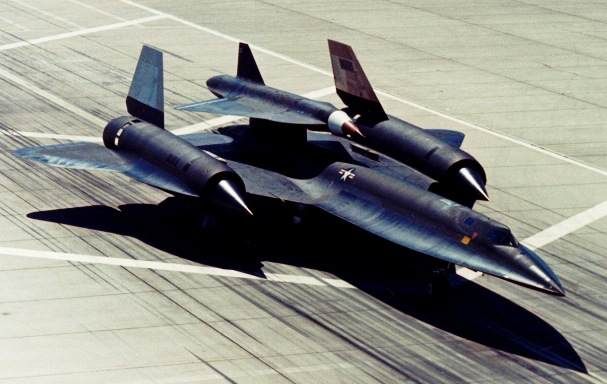

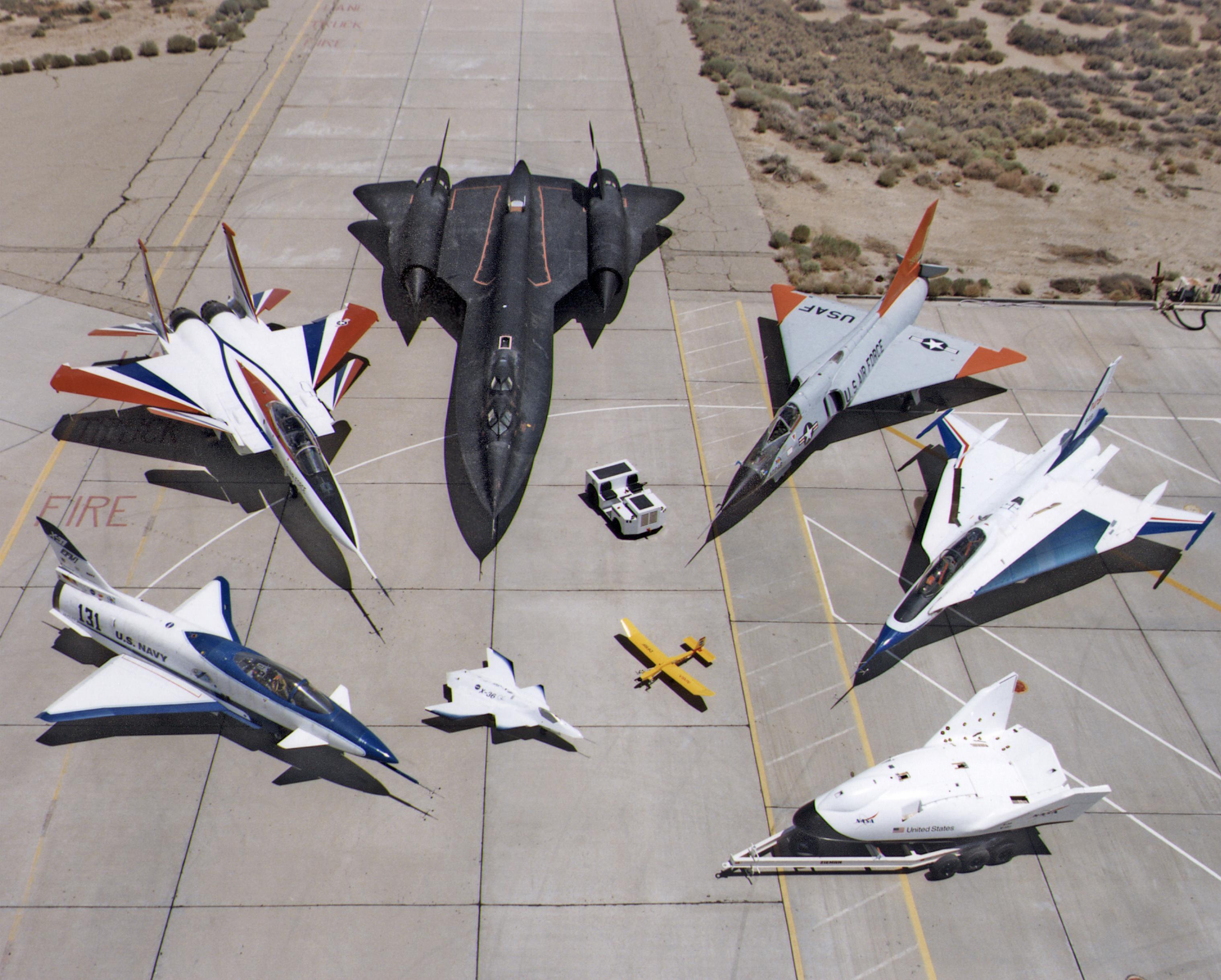

من خلال الجمع بين ابحاث الطيران والفضاء أنشأت وكالة ناسا ، بالتعاون الوثيق مع أكبر مكاتب التصميم الأمريكية ، برامج تاريخية مثل طائرة الأبحاث عالية السرعة X-15 ، أو طائرة التجسس SR-71 Blackbird أو قاذفة القنابل الاستراتيجية XB-70 أضافة الى ذلك نذكر الطائرة X-29 ذات الجناح المقلوب وطائرات التجسس بدون طيار. واشياء أخرى عديدة..


X-15

http%3A%2F%2Fcdn.cnn.com%2Fcnnnext%2Fdam%2Fassets%2F190705151032-grumman-x-29-151028-f-dw547-002.jpg

X-29


يتبع.

في عام 2012 لا يزال لدى ناسا أسطول صغير من الطائرات. على الرغم من أننا نعرف الغالبية منهم إلا أننا لا نزال في كثير من الأحيان لا نعرف العدد الدقيق لتلك الطائرات في الخدمة ، وبعضها لا ينتمي الى الوكالة ولكن يتم فصلها عن القوات الجوية والبحرية الأمريكية و الحاقها بناسا.

بشكل تقريبي هناك حوالي ستين طائرة مأهولة بالإضافة إلى عدد غير معروف من الطائرات بدون طيار.

فيما يلي قائمة ليست شاملة لتك الطائرات مع اسماء التعيين المتخدمة من قبل وكالة الفضاء الامريكية:

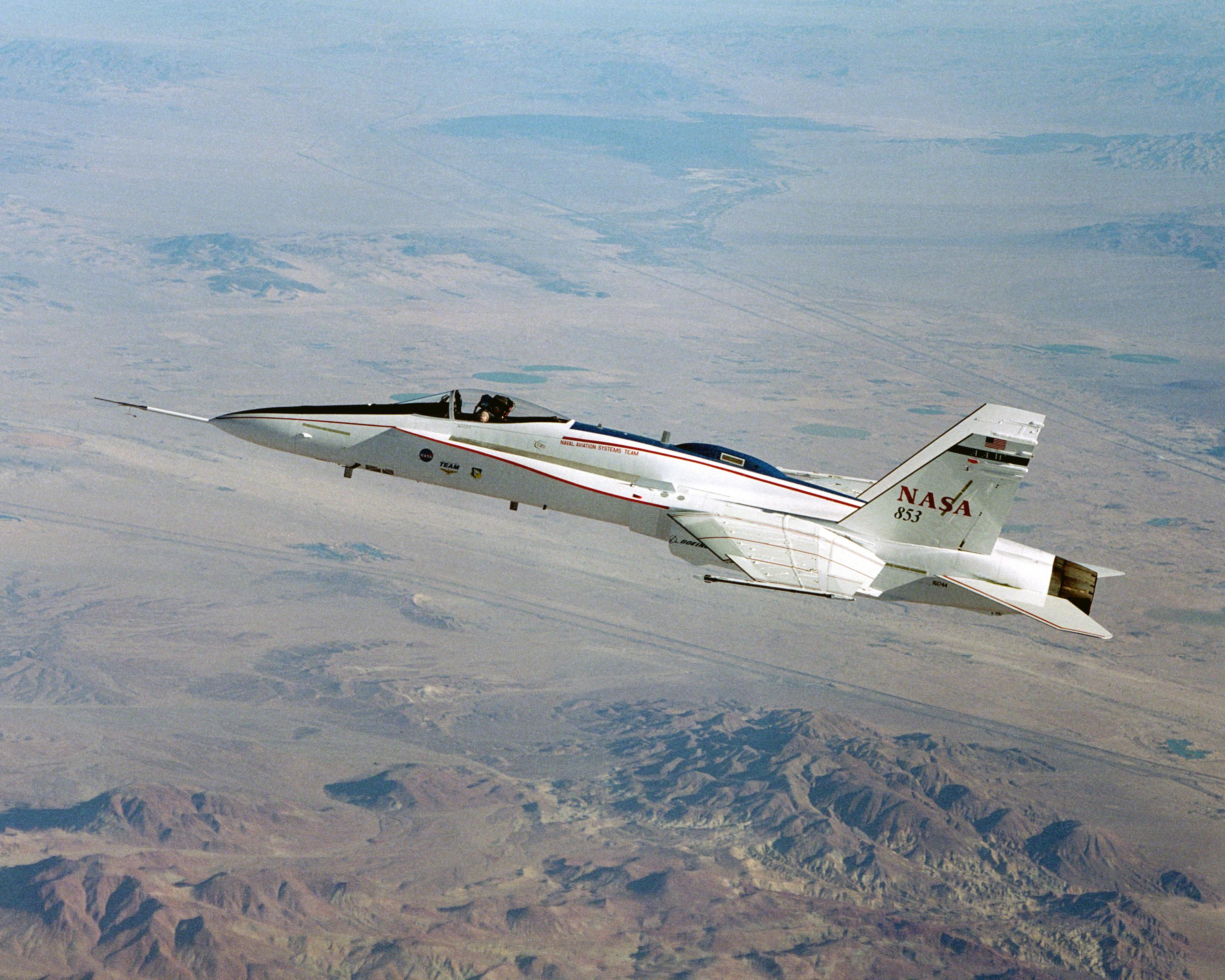

AAW هي اختصار لـ Active Aeroelastic Wing وهي مقاتلة من طراز F / A-18 تم تعديلها على نطاق واسع لدراسة ظاهرة المرونة الهوائية و يطلق عليها ايضا X-53.




X-53.



AARD ترمز إلى Autonomous Airborne Refueling Demonstration و هي ابحاث خاصة بعمليات التزود بالوقود حيث تم تعديل طائرة هورنيت دبور على نطاق واسع لدراسة الأساليب المختلفة للتزود بالوقود جوًا وإدخال تحسينات على الأساليب الحالية.

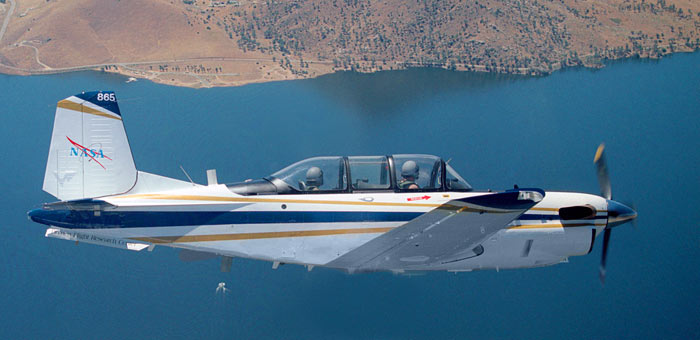

طائرة Beech T-34C Turbo Mentor تستخدم لعمليات التدريب ودعم اختبارات الطيران.

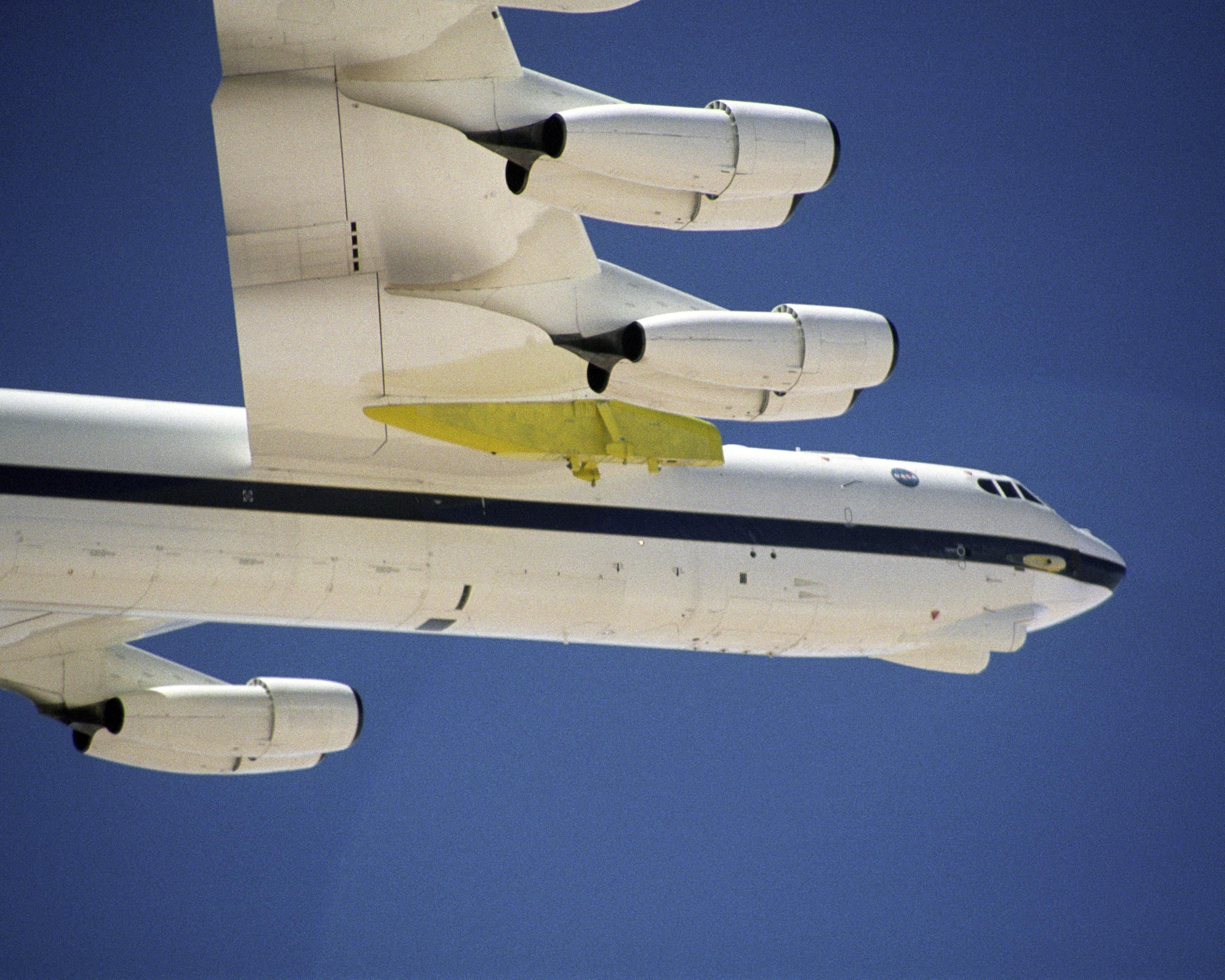

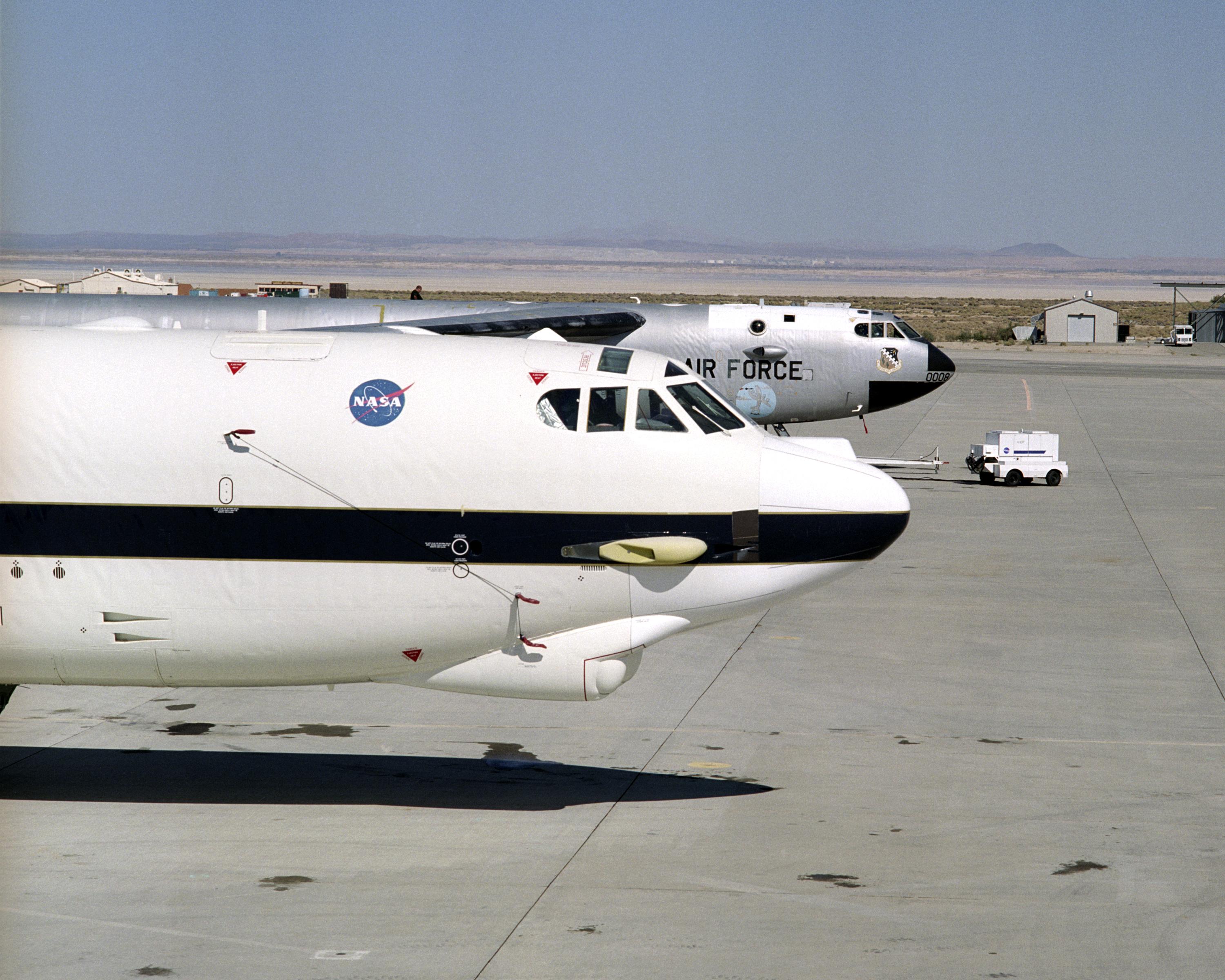

الطائرة Boeing NB-52 وهي قاذفة B-52 تم تعديلها إلى حد كبير لتكون بمثابة طائرة حاملة للطائرات بدون طيار ونماذج الطيران.

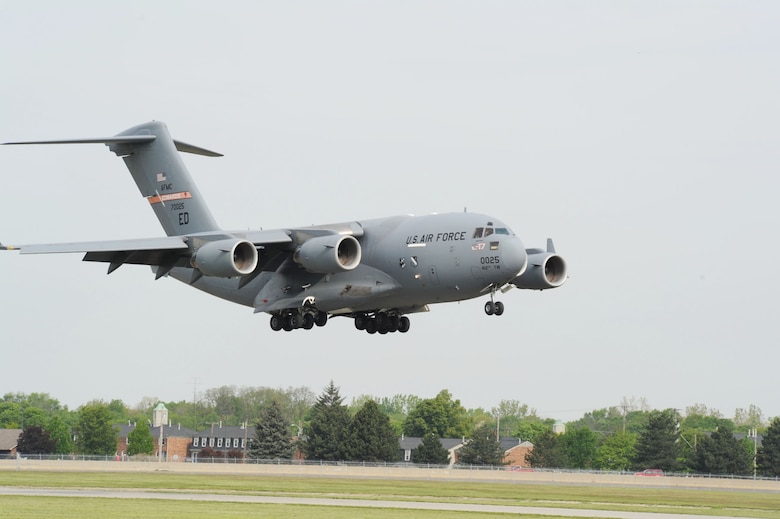

طائرة Boeing C-17A Globemaster III تشبه إلى حد بعيد تلك الموجودة في الخدمة مع القوات الجوية الأمريكية وتستخدم لمجموعة كاملة من برامج البحث حول معدات الطائرات.



تستخدم طائرة النقل Super Guppy بشكل استثنائي لعمليات الدعم اللوجستي.






يتبع.

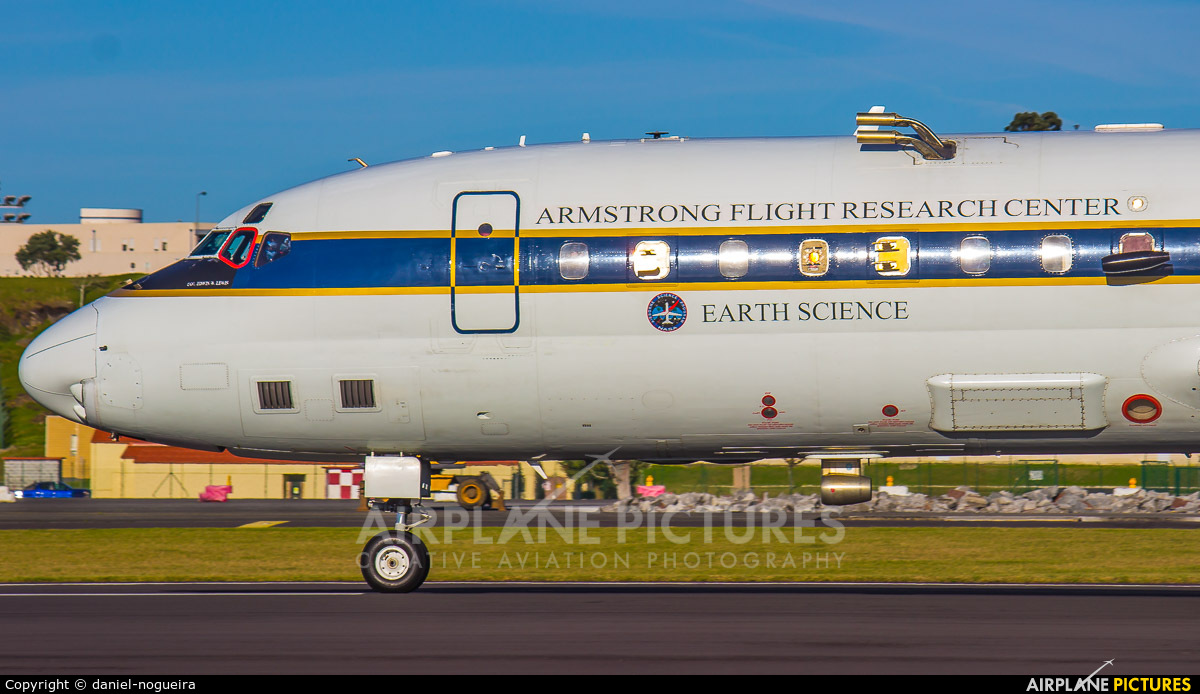

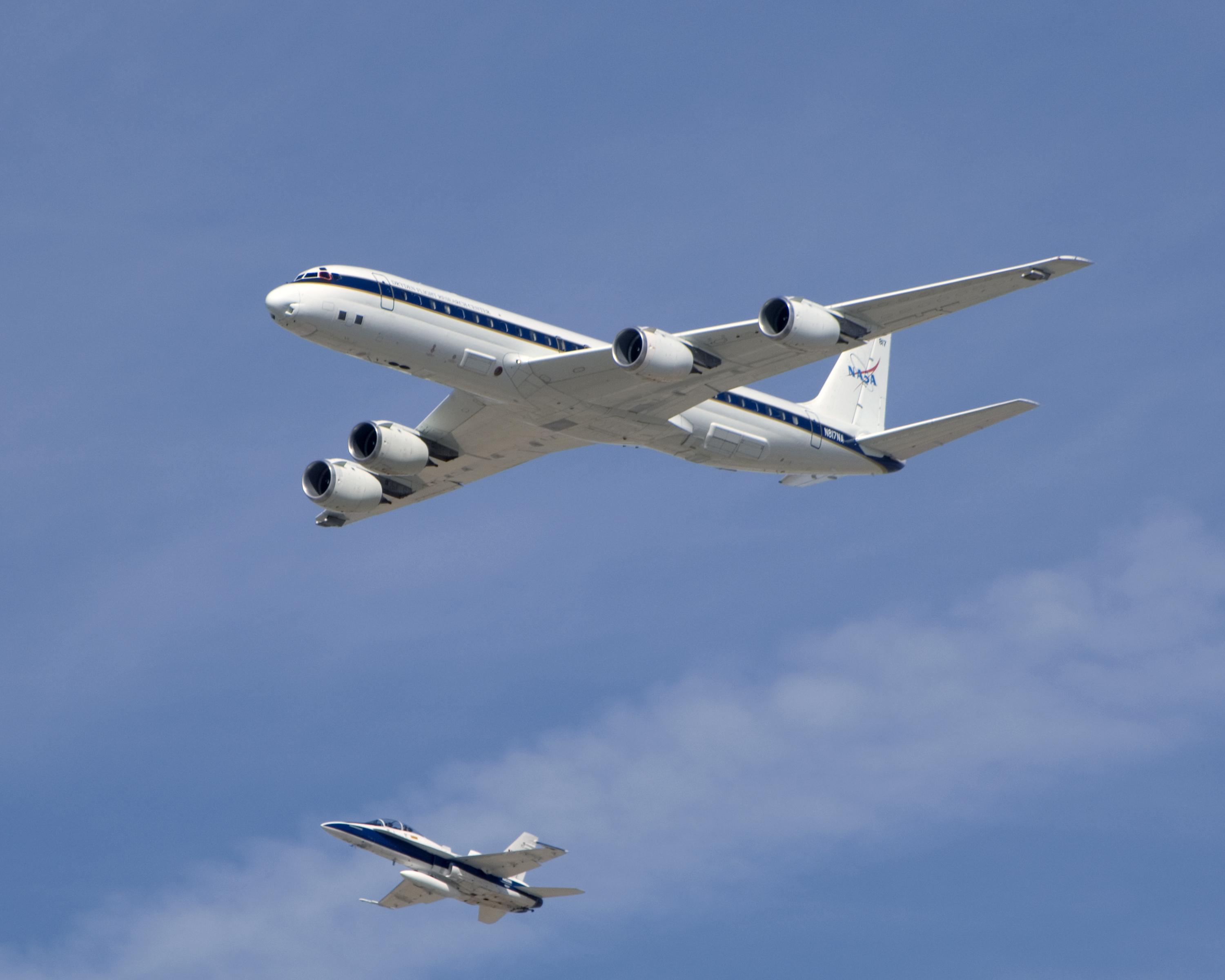

الطائرة دوغلاس دي سي -8 تستخدم كمختبر طيران مشتق من الطائرة الشهيرة.

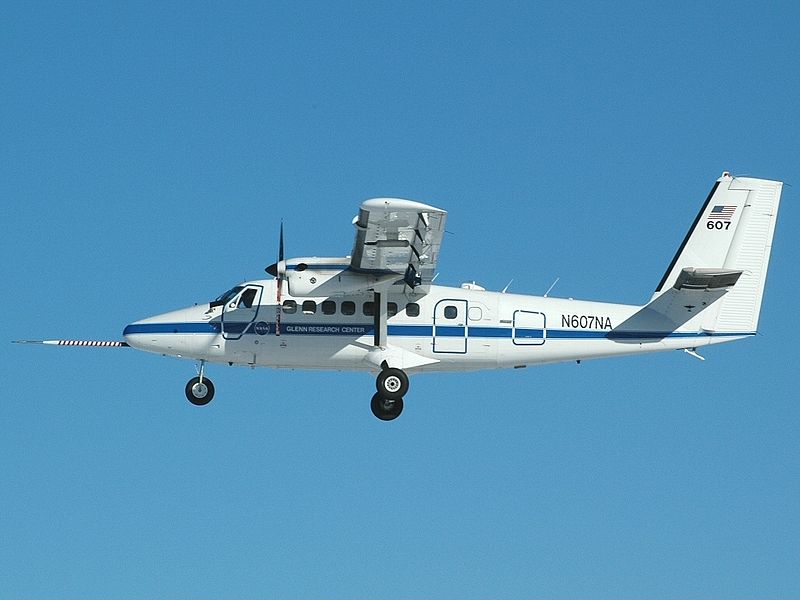

تُستخدم طائرة De Havilland Canada Twin Otter كطائرة دعم للبحث في المنطقة القطبية.

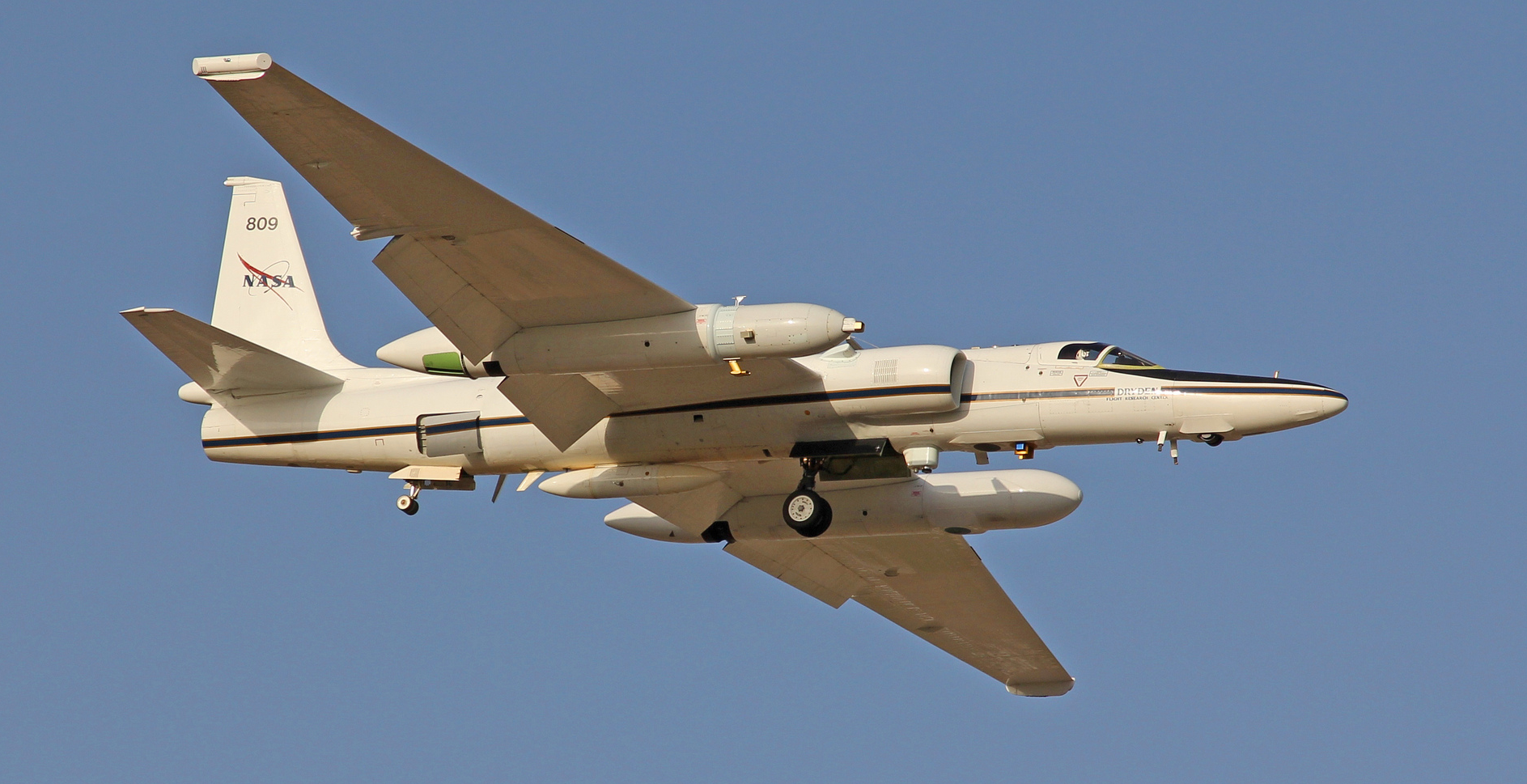

طائرة Lockheed ER-2 وهي طائرة أبحاث جوية مشتقة مباشرة من طائرة التجسس U-2S.

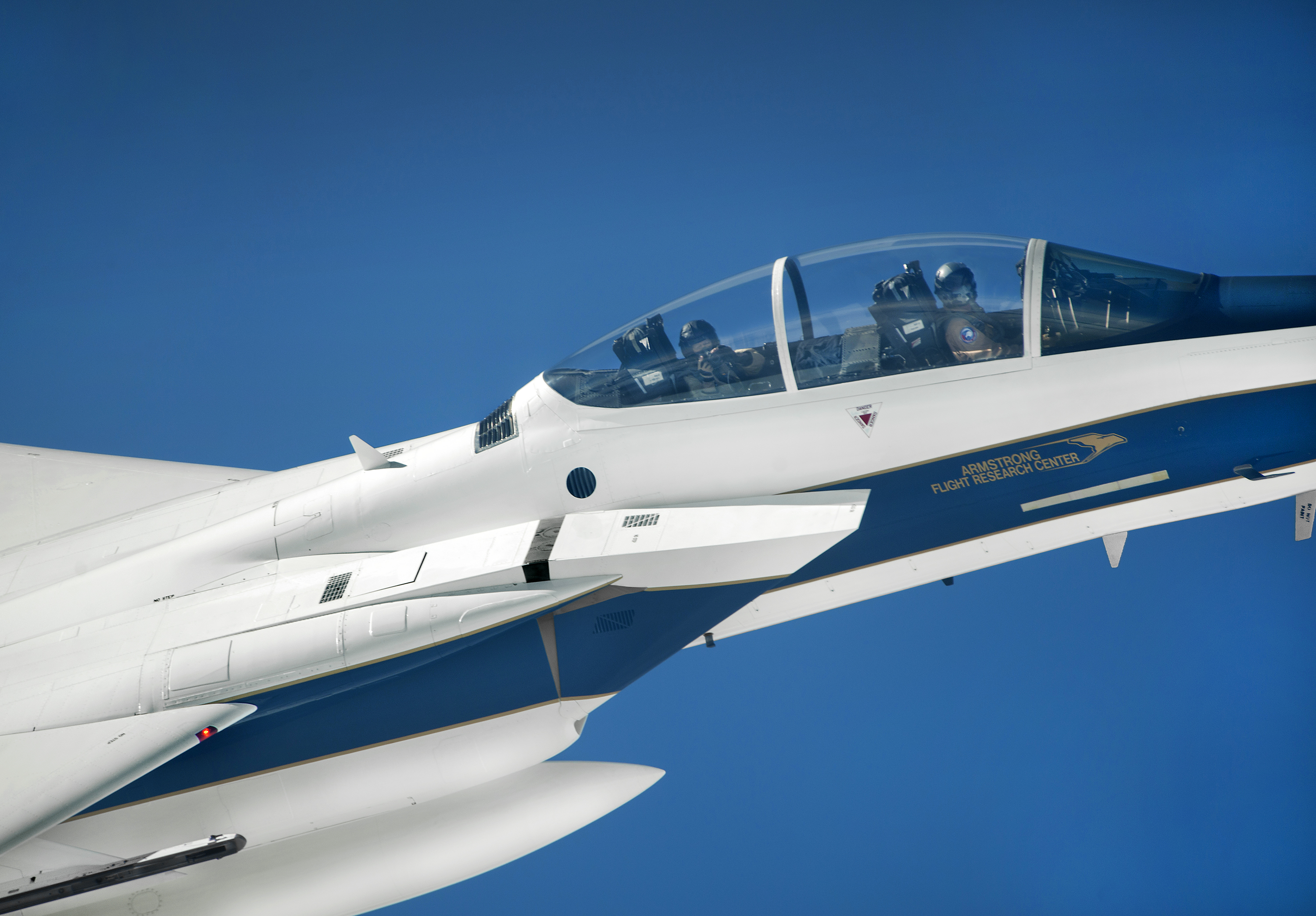

تُستخدم طائرة Mc Donnell Douglas F-15B Eagle وهي النسخة ذات مقعدين في أبحاث متنوعة مثل أدوات التحكم الذكية في الطيران ، والربط والاتصالات ، وحتى اختبار أنظمة الهبوط.

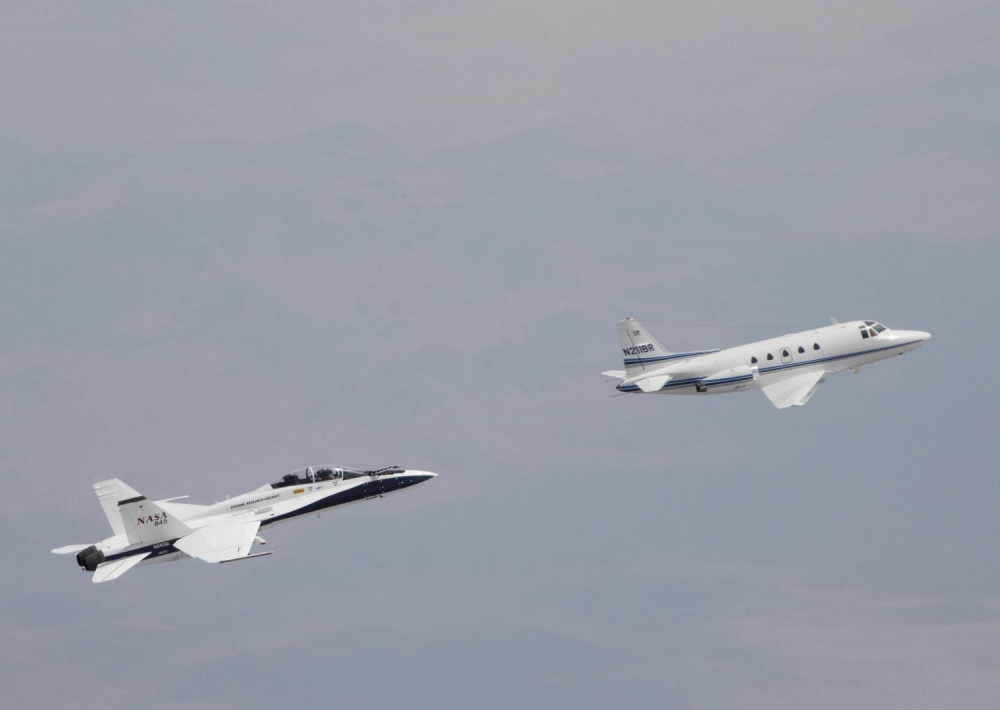

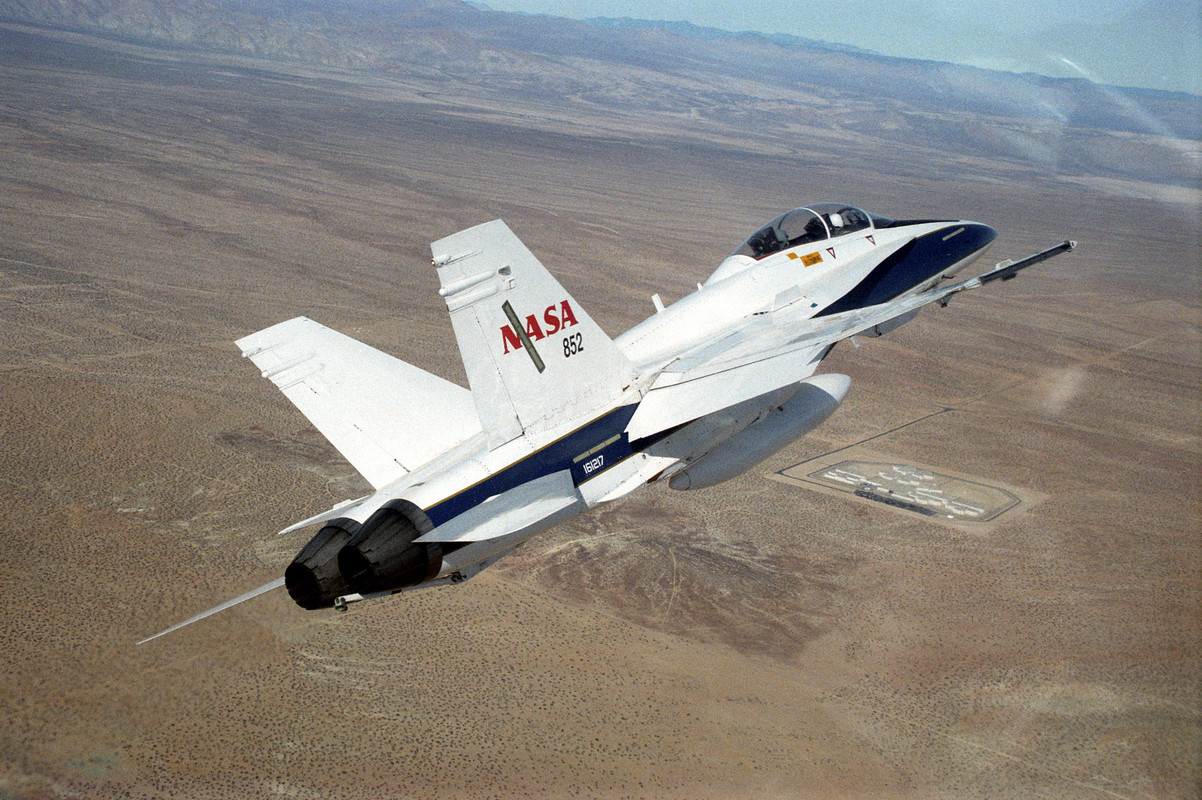

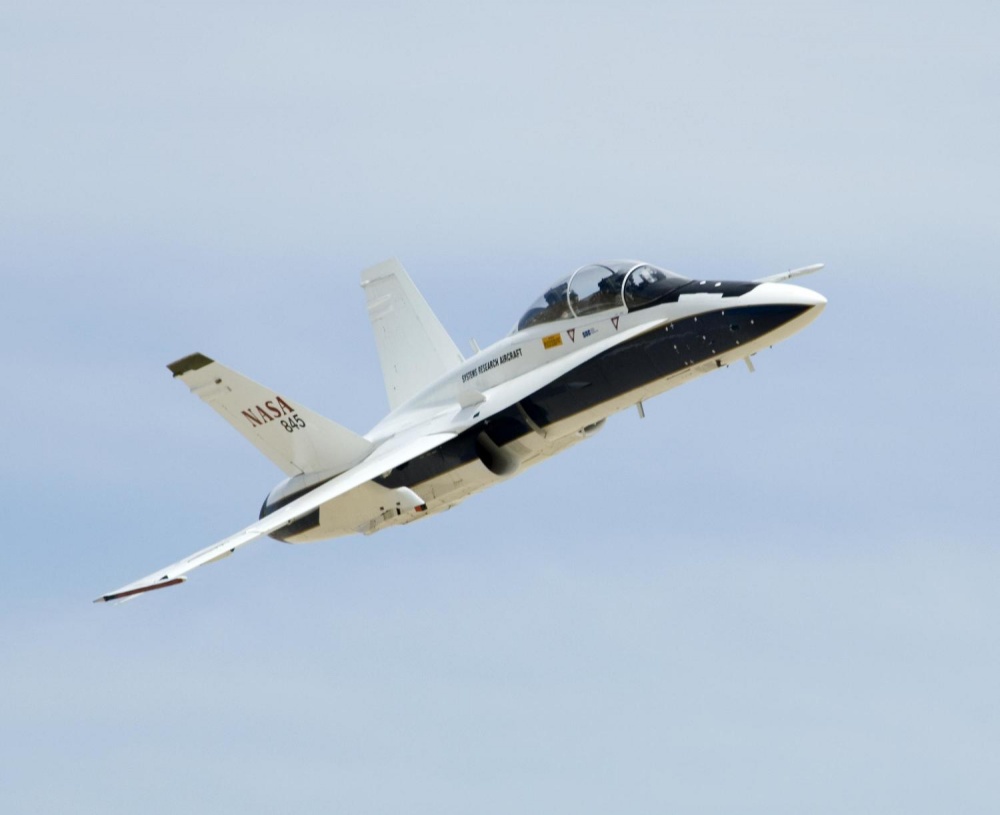

طائرتا Mc Donnell Douglas F / A-18 Hornet و Boeing F / A-18E-F Super Hornet يستخدم هذا الثنائي كطائرات دعم لاختبارات الطيران ، ولكن أيضًا للتدريب المتقدم للأطقم ولكن أيضًا لمراقبة الفضاء مثل جزء من برنامج Airborne Astronomy.

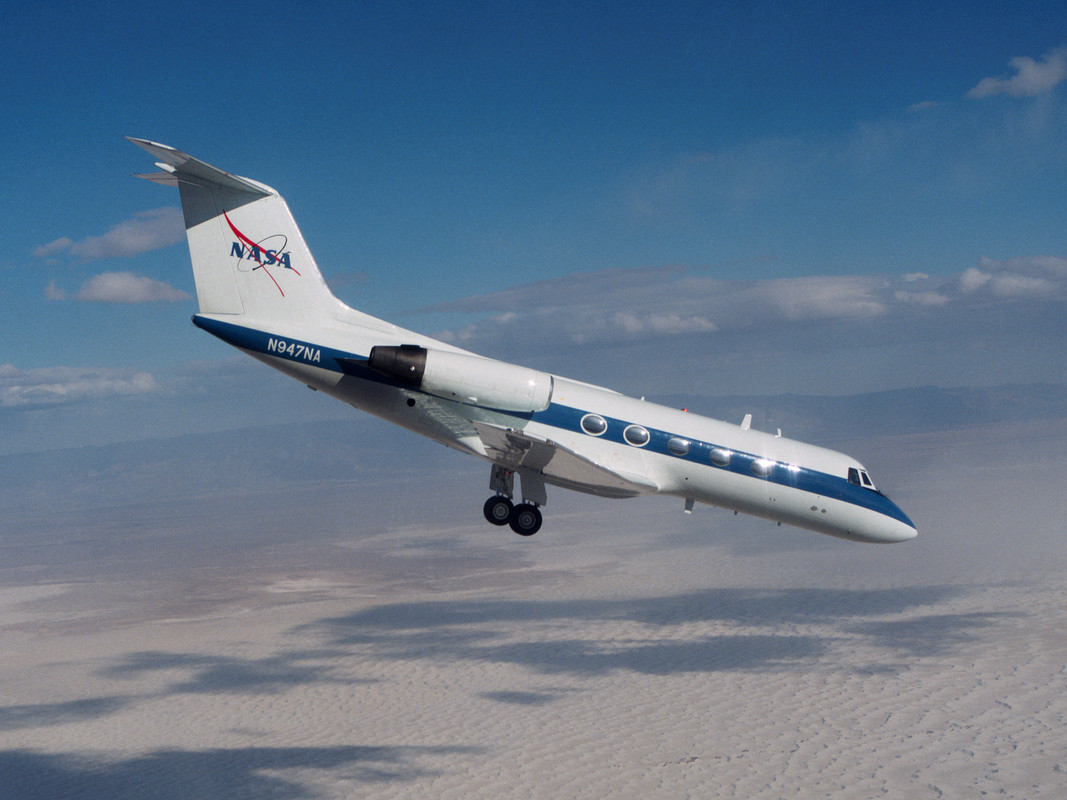

تُستخدم طائرة Gulfstream G-II و G-III ، وهي طائرة أعمال شهيرة كطائرة دعم ودعم فني لعمليات الاختبار. يتم استخدام الطائرة G-II أيضًا لتدريب رواد الفضاء.



EZIKXCoXgAMWCM8

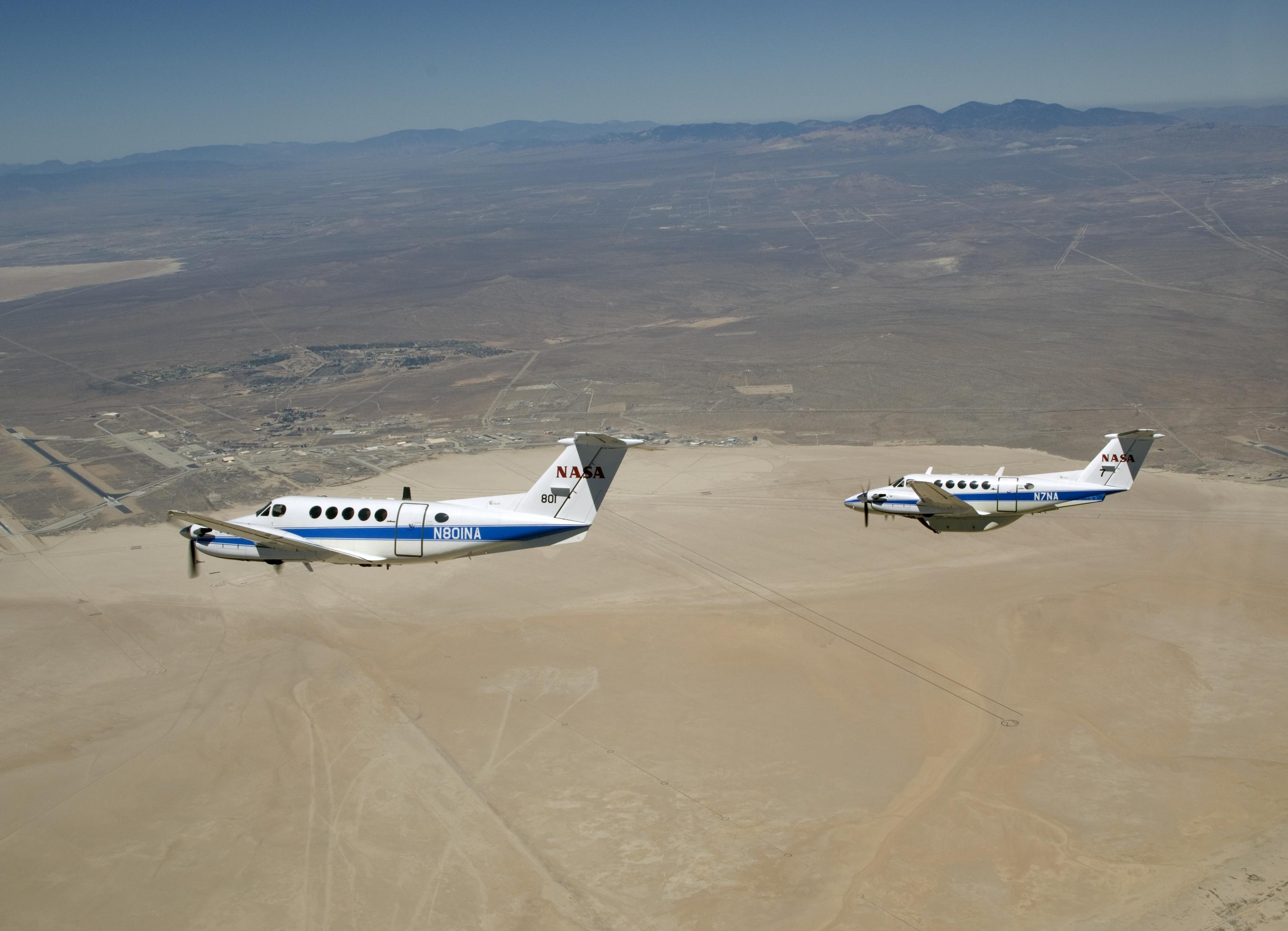

الطائرة Raytheon-Beechcraft Super King Air 350 الإصدار الأكثر تقدمًا يستخدم في مهام مماثلة لتلك الخاصة بطائرة G-III.

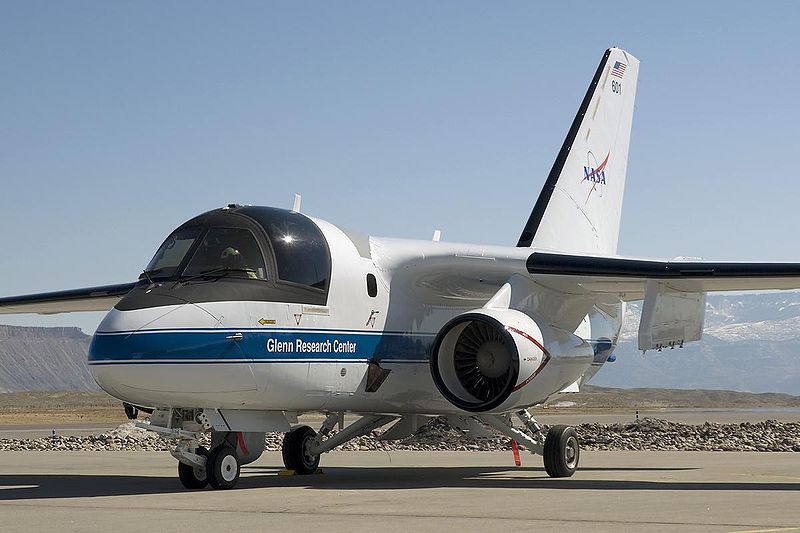

لوكهيد S-3B مختبر طيران مشتق من طائرة البحرية الأمريكية الشهيرة Viking.



طائرة بوينج MD-11 وهي طائرة ركاب بثلاث محركات نفاثة تستخدم للبحث كجزء من برنامج Propulsion Controlled Aircraft.

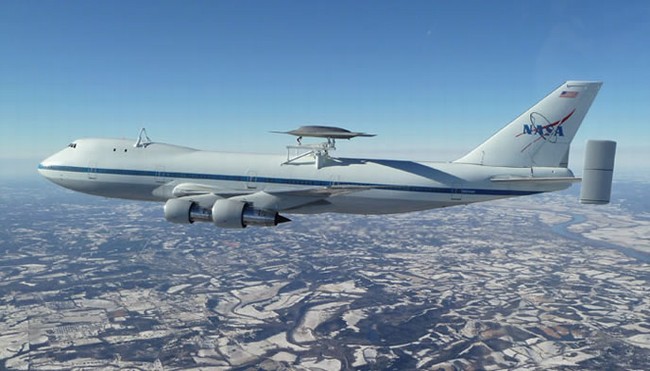

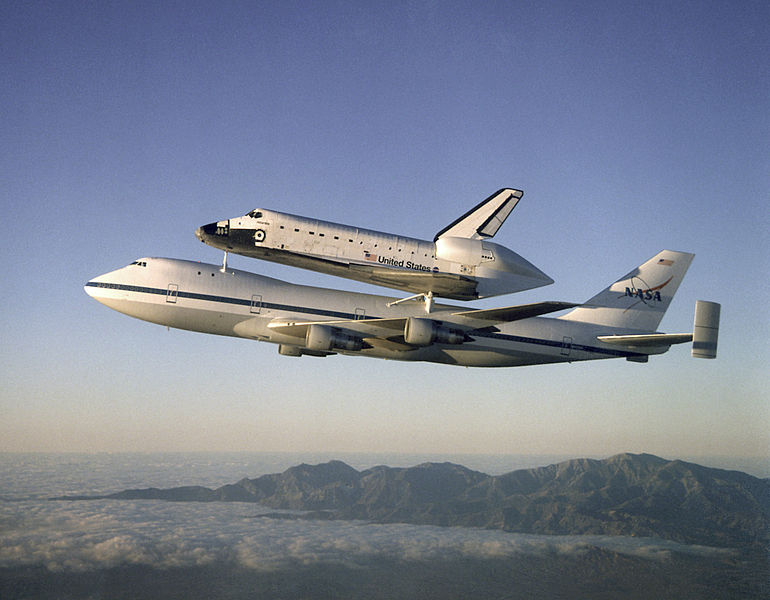

تم تعديل الطائرة Boeing SCA من الطائرة 747 Jumbo Jet بشكل واسع و تستخدم في عمليات نقل مكوك الفضاء. في انتظار سحبها من الخدمة تستخدم الآن ضمن رحلات تدريبية خاصة لبرامج اختبار معايرة الرادار.





يتبع.

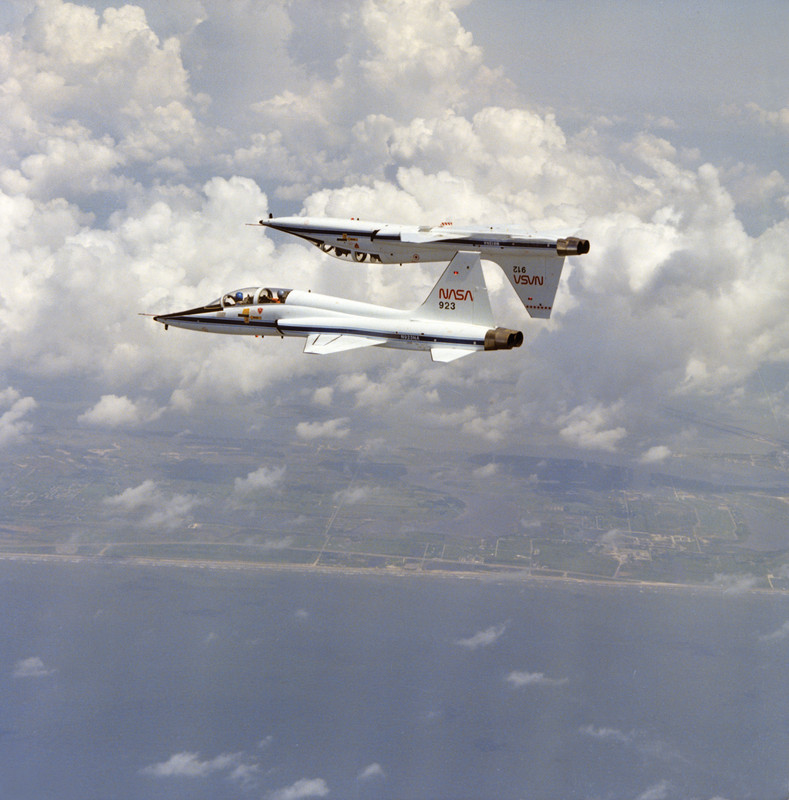

استخدمت الطائرة Northrop T-38 Talon لتدريب طياري الاختبار و كذلك رواد الفضاء المستقبليين.




Parasev و هي طائرة شديدة الخفة ULM تستخدم للتدريب ودراسة الرحلات الجوية في علوم الهواء. بعد اجازة مطولة عادت هذه الآلة إلى الخدمة في عام 2009.

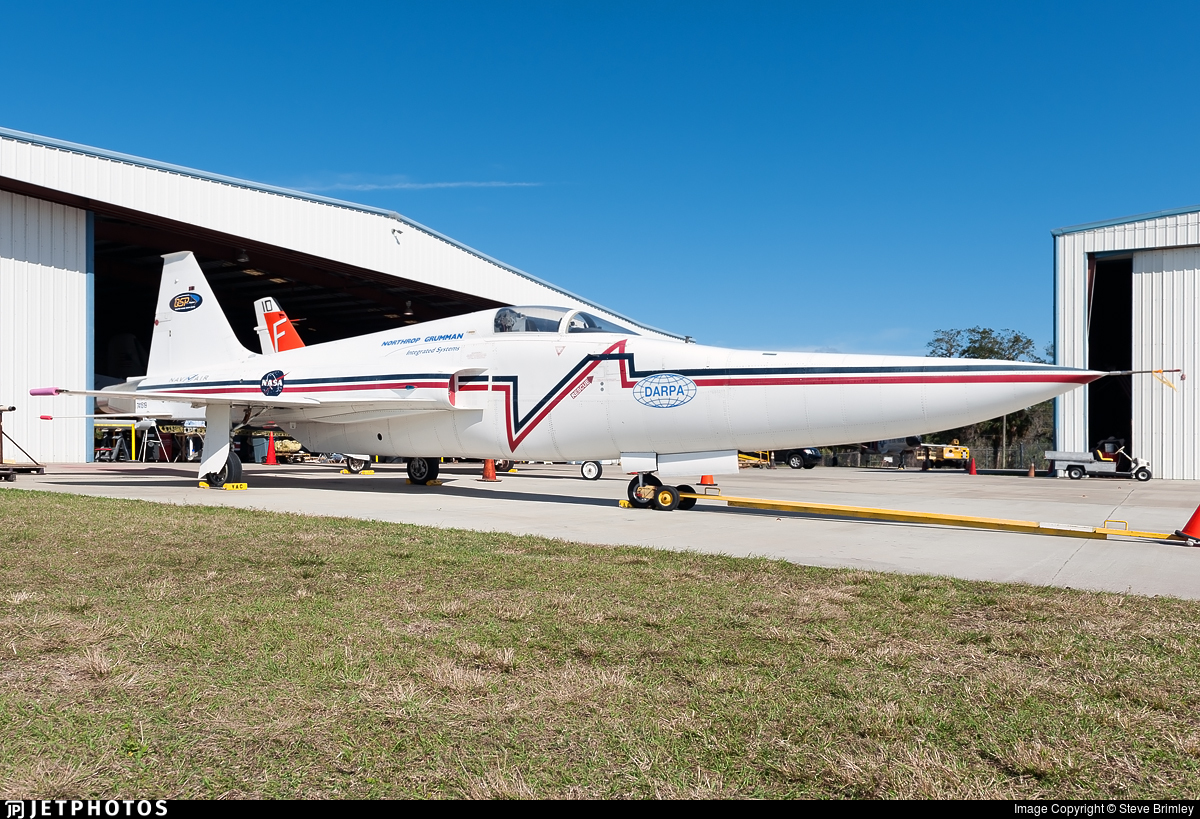

تم استخدام الطائرة Northrop F-5E Tiger II SSBD لدراسة انتشار الموجات الصوتية أثناء اختراق جدار الصوت تم تغيير الطائرة بشكل كبير للغاية.





تستخدم طائرتا Bell UH-1H و UH-1N كطائرة ربط ودعم تشغيلي.

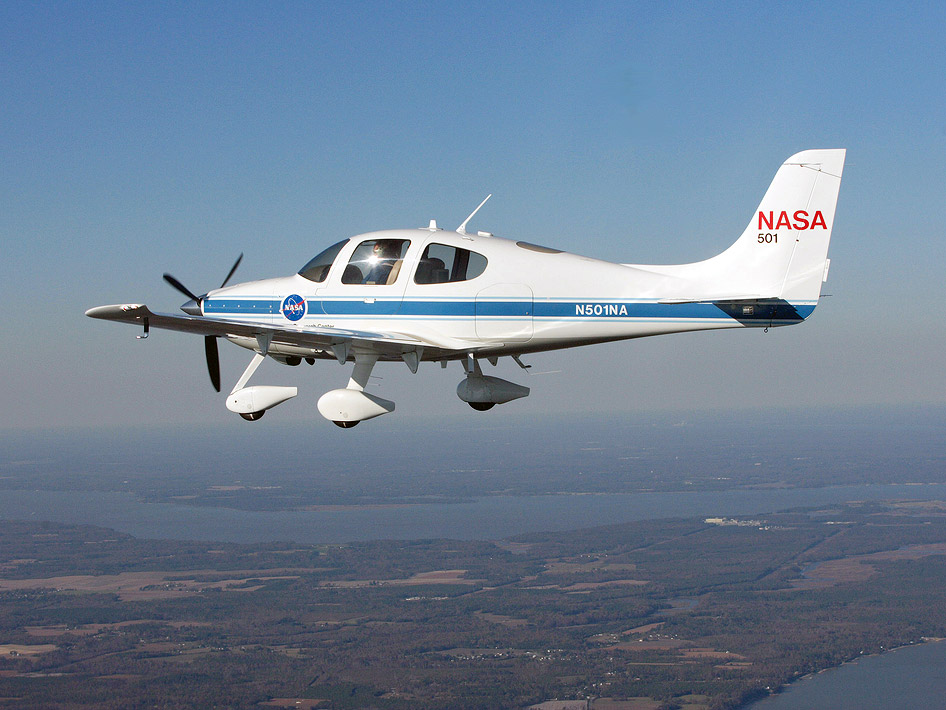

الطائرة Cirrus SR22 المستخدمة بالتعاون مع FAA للقيام بمهام بحثية حول قابلية تشغيل المطارات فيما يتعلق بالطيران العام.





مختبر الطيران Mc Donnell Douglas NC-9B Skytrain II

n932na-nasa-mcdonnell-douglas-c-9b-skytrain-ii-dc-9-32cf_PlanespottersNet_301013_5651917a24_o.jpg

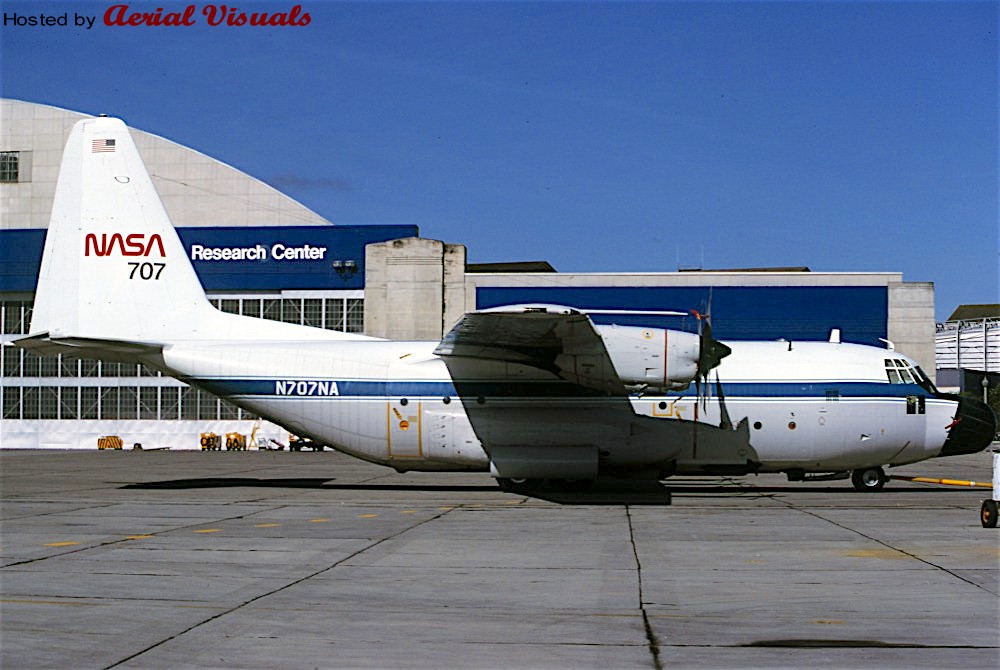

مختبر الطيران Lockheed NC-130B المشتق من الطائرة Hercules ويستخدم في مهام المراقبة الأرضية.





في هذا الموضوع لم نقم بذكر المركبات الفضائية والطائرات بدون طيار والمركبات غير المأهولة والآلات و الطائرات المسحوبة من الخدمة.

تخصص القوات الجوية الأمريكية طائرة رجال أعمال عسكرية من طراز Gulfstream C-37A لمهام النقل ذات الأولوية تعرف تلك الطائرة بلقب NASA One في إشارة إلى الطائرة الرئاسية Air Force One كما يتم وضع طائرتين من طراز Lockheed C-5B Galaxy في الخدمة بشكل دائم للحصول على دعم لوجستي كبير.

من جهته يزود خفر السواحل الأمريكي ناسا بطائرتي هليكوبتر من طراز MH-65C Dolphin لمهام الإنقاذ والإغاثة.

طبعا توجد طائرات اخرى شهيرة اترك لكم المجال للاكتشافها و دعم الموضوع بصورها.

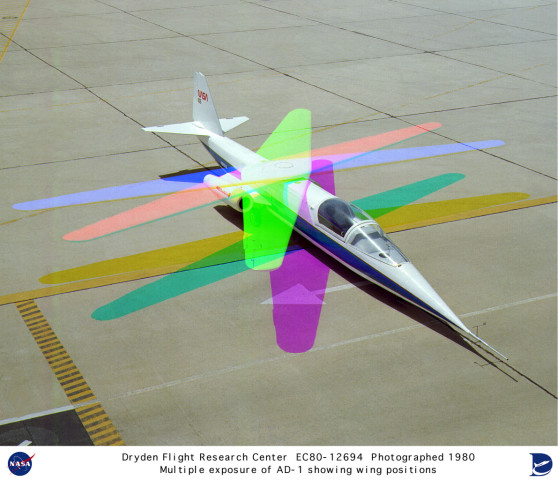

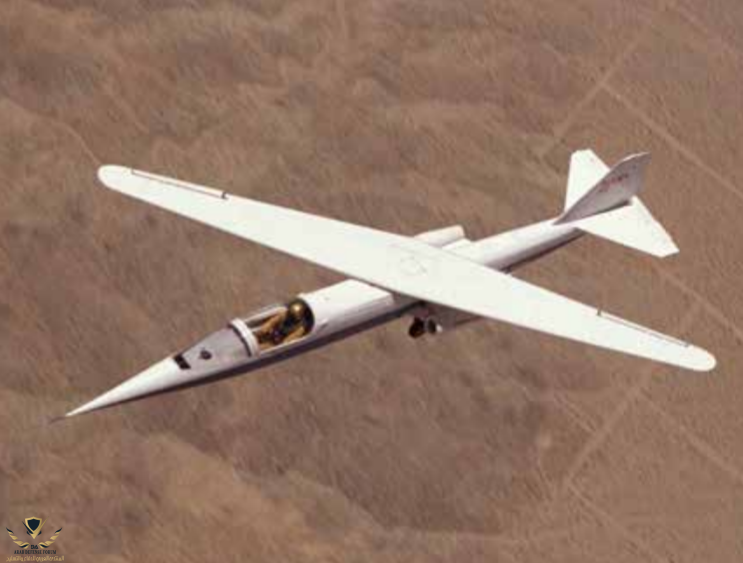

تقرير جميل تشكر عليه، اغرب طائره لناسا رأيتها هي AD-1 ذات الجناح المائل

تقرير جميل تشكر عليه، اغرب طائره لناسا رأيتها هي AD-1 ذات الجناح المائل
مشاهدة المرفق 347970

هي محاولة لدراسة الاجنحة متغيرة الأوضاع و لكن بشكل جديد بدل وجود جناحان يتم وضع جناح واحد و يغير وضعيته حسب الرغبة.


هي محاولة لدراسة الاجنحة متغيرة الأوضاع و لكن بشكل جديد بدل وجود جناحان يتم وضع جناح واحد و يغير وضعيته حسب الرغبة.

من غرابتها ان الطائره تكون مائله لكي تحلق بشكل مستوي

تقرير جميل تشكر عليه، اغرب طائره لناسا رأيتها هي AD-1 ذات الجناح المائل
مشاهدة المرفق 347970
تذكرني بالدرونات والصواريخ ذات الاجنحة المطوية والتي يتم فردها بعد الالقاء من الطائرة ..
ربما كان لهذه "AD-1" الدور في اعتمادية هكذا تصاميم للصواريخ والدرونات

التعديل الأخير:

صحيح و لكن حجم الجناح و حجم الدرون لا يسمح بتعليق تحته.

لاحظ الصور التالية

fcyXc_GI3kIqXqtnrmRAF9BM5NuYeMdDHc8P-bQ2oIpQOTMxquulIINpO_tJ_mOa96pGMAATMGWOuK0xL5hAdMnRwV2rcR1oxxhi79AqoGM



gmE2uNc_QwlZDoqHHD-p5iyXRZmT53njqLzy6vCIZxoSqk_Tw5e8jRH1b-EcIHJGbj2onlpQZxyoS2syzAQKEdOyhSlaGpxGE1JMF8yB


3BV1eFg6gf239asPnVbjYJeAeZ3QDRVBxJE0b4q-WPi60ED-FHrVnIyPC2scDwwsESU0_BZgj2rbvLVoihFQ0dHcJZsnbzllNpYzTaXR5J4


طائرة B-52H تم تعديلها لحمل عدد 2 درون من طراز D21.



5AfNDutb-rXPrHChjRn8beJWVt2vhYii1Bp0o6pnEz3ECbt-UCJ976HjYA4UCDfock-QDIV4FKfZQtpobtZubUQvnVeU-wCS59xHO7bpHhA


في الصورة sr-71 blackbird التالية تحمل ابنها الصغير D21 على ظهرها



انه حنان الام


صحيح و لكن حجم الجناح و حجم الدرون لا يسمح بتعليق تحته.

لاحظ الصور التالية

fcyXc_GI3kIqXqtnrmRAF9BM5NuYeMdDHc8P-bQ2oIpQOTMxquulIINpO_tJ_mOa96pGMAATMGWOuK0xL5hAdMnRwV2rcR1oxxhi79AqoGM



gmE2uNc_QwlZDoqHHD-p5iyXRZmT53njqLzy6vCIZxoSqk_Tw5e8jRH1b-EcIHJGbj2onlpQZxyoS2syzAQKEdOyhSlaGpxGE1JMF8yB


3BV1eFg6gf239asPnVbjYJeAeZ3QDRVBxJE0b4q-WPi60ED-FHrVnIyPC2scDwwsESU0_BZgj2rbvLVoihFQ0dHcJZsnbzllNpYzTaXR5J4


طائرة B-52H تم تعديلها لحمل عدد 2 درون من طراز D21.



5AfNDutb-rXPrHChjRn8beJWVt2vhYii1Bp0o6pnEz3ECbt-UCJ976HjYA4UCDfock-QDIV4FKfZQtpobtZubUQvnVeU-wCS59xHO7bpHhA


في الصورة sr-71 blackbird التالية تحمل ابنها الصغير D21 على ظهرها



انه حنان الام
مشكور اخوي على الاجابه وصور طائرات المرعبه اتوقع ما بعت امريكا لاحد هذي الانواع
غريبه ما شفت طراز F-117 ما ادري ان كان هذا اسمها
طائرة الشبح اللي شاركت بحرب تحرير الكويت و صريبا

مشكور اخوي على الاجابه وصور طائرات المرعبه اتوقع ما بعت امريكا لاحد هذي الانواع
غريبه ما شفت طراز F-117 ما ادري ان كان هذا اسمها
طائرة الشبح اللي شاركت بحرب تحرير الكويت و صريبا

بالفعل اخي تلك الطائرة تعمل فقط لدى القوات الأمريكية.

الاف 117 طائرة شبح من إنتاج شركة لوكهيد و لكن كلمة السر هنا هي

Skunk Works​


ساعود للاعمال هذا المكتب بالتفصيل ان شاء الله.
