فرقاطة F125 الالمانية من طراز بادن فورتمبيرغ

deter

عضو
إنضم
6 يناير 2015
المشاركات
59,728
التفاعل
146,050 736 21
الدولة
Saudi Arabia
.
بعض المعلومات المتاحة لها و لو مكرر الموضوع اعتذر

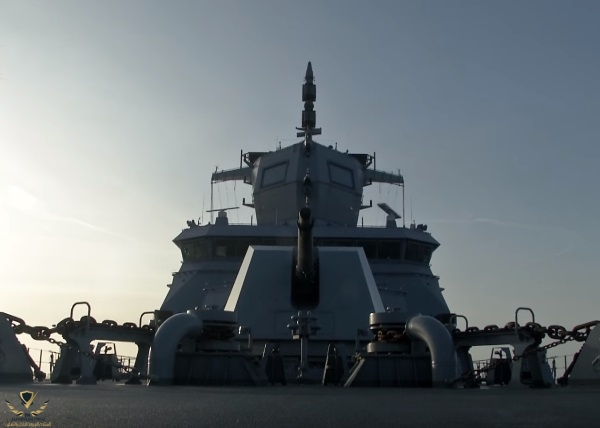

السفينة من طراز F125 للبحرية الألمانية تتمتع بالقدرة على الانتشار في جميع أنحاء العالم لمدة تصل إلى عامين قبل العودة إلى القاعدة الرئيسية

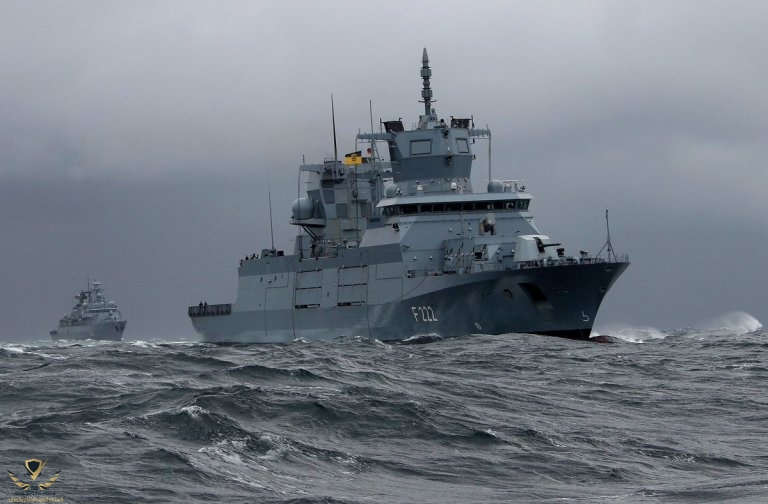

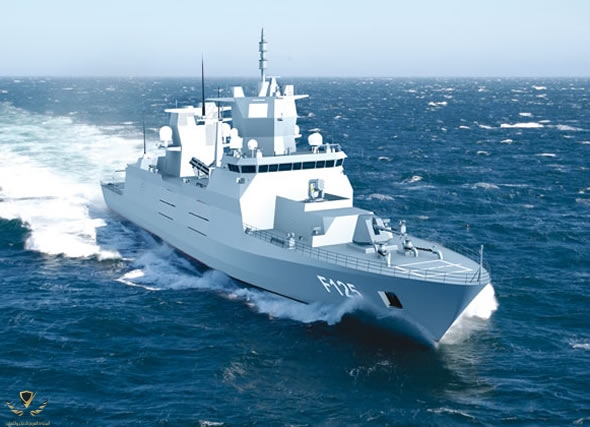

F125 هو اسم المشروع لفئة فرقاطات بادن فورتمبيرغ

المهمة الرئيسية للفرقاطة F125 هي المشاركة في المهام المشتركة ، بما في ذلك المهام متعددة الجنسيات



برنامج الفرقاطة

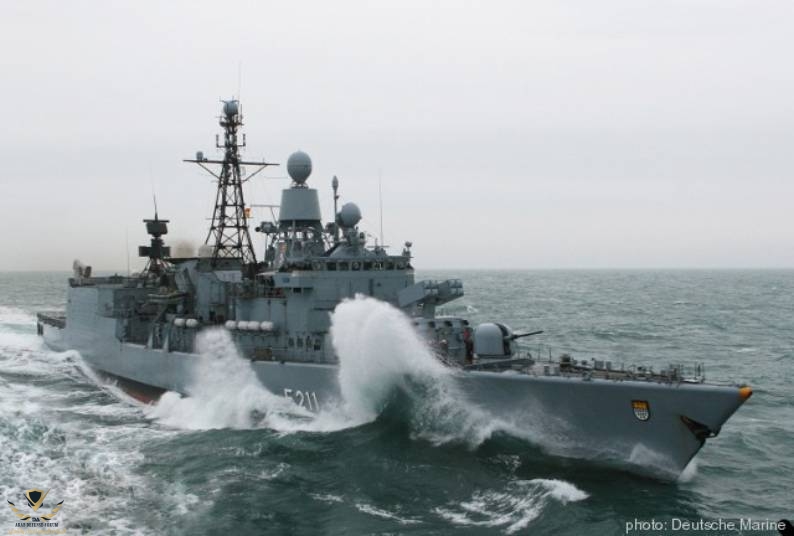

هذه الفرقاطة خليفة لـ F122 Bremen Class




F125 ستكون مسلحة بأنظمة هجوم أرضي ومعدات دفاع نقطية للحرب الجوية

طاقم فرقاطة F125 بين 105 و 120 شخصًا ، يتم تغييرهم كل أربعة أشهر

كما تأوي الفرقاطة 50 جنديًا من القوات الخاصة ومعداتهم

ومروحيتين و 4 قوارب مطاطية

//

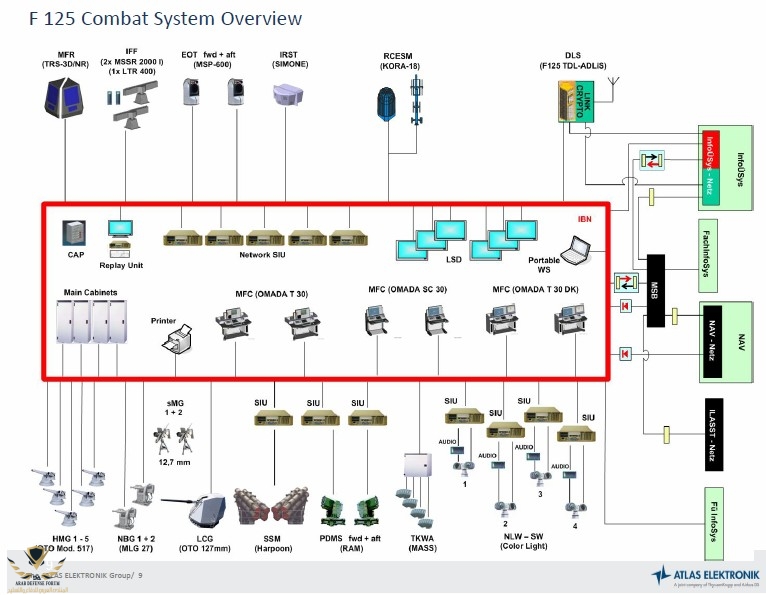

تم التعاقد مع EADS لتزويد نظام FuWES
Fuhrungs-und Waffen einsatz system




يحتوي نظام FuWES على هيكل مفتوح ومعياري يسمح بالمرونة لاستيعاب الأنظمة الإضافية أو المعدلة في المستقبل. من أجل توفير تبادل لبيانات التكتيكي ومستوى عالي من قابلية التشغيل البيني مع المنصات العسكرية المشتركة والمشتركة الأخرى


//

التسليح حسب المنشور

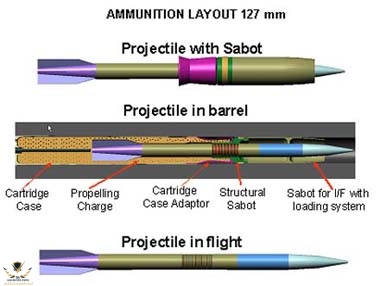

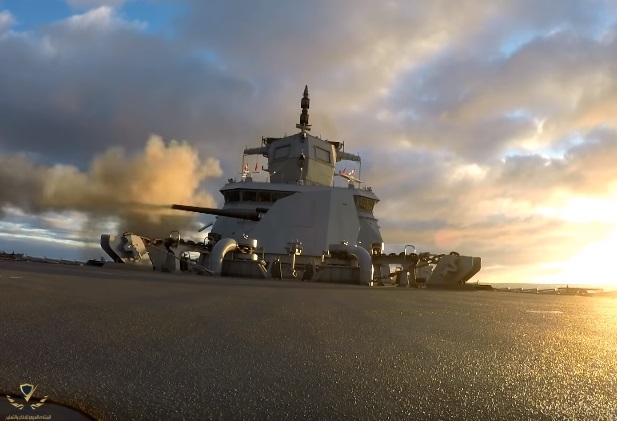

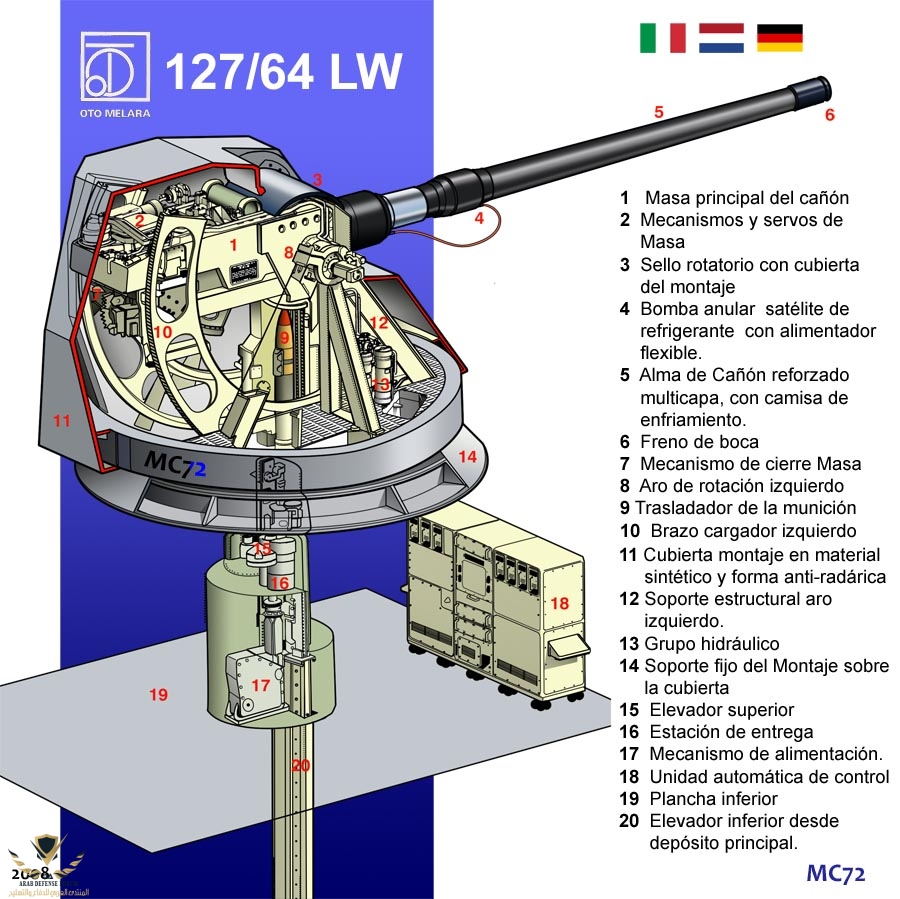

مدفع عيار 127 ملم






مخصص للاهداف السطحية والجوية

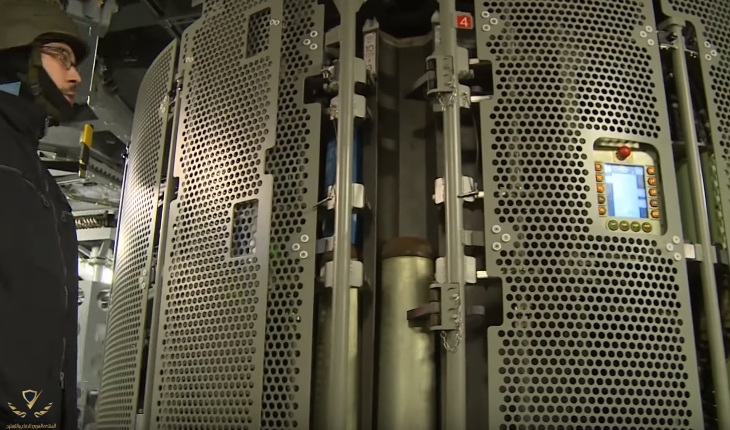

التلقيم أوتوماتيكي
يتمتع المدفع بمعدل إطلاق يبلغ 35 طلقة في الدقيقة ومدى يبلغ 23 كم

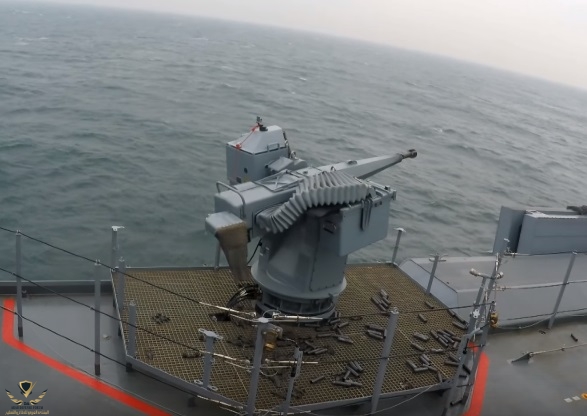

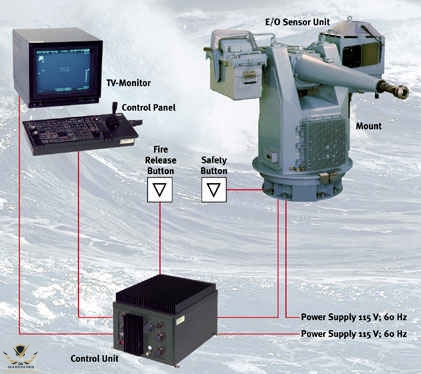

مدفعين

27 ملم MLG 27

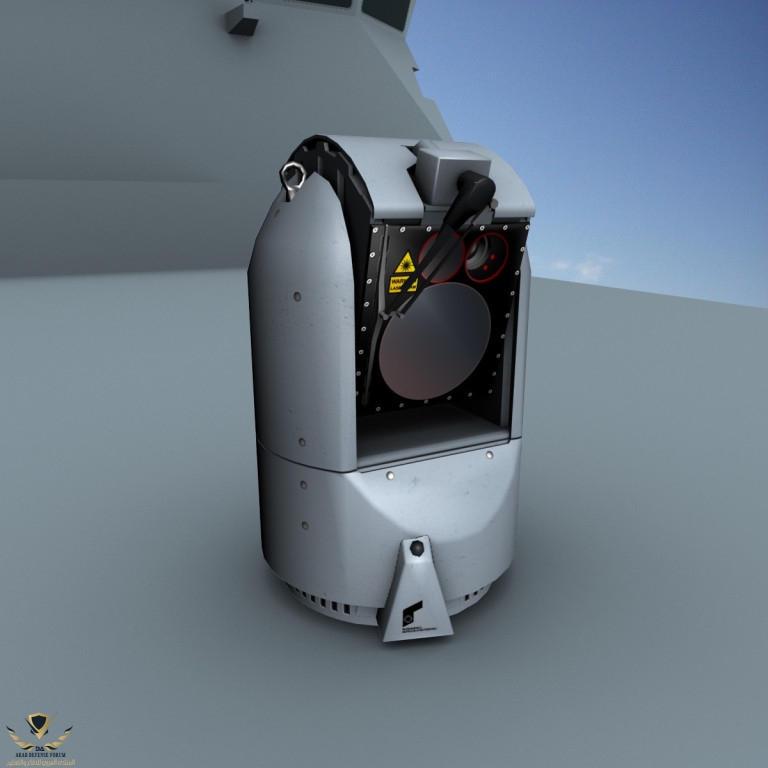

التحكم في النيران من خلال نظام من STN Atlas Elektronik مع تتبع الهدف وحساب التحكم في النيران بالإضافة إلى التحكم في النظام التي يتم جراؤها من وحدة تحكم المشغل عن بُعد تشتمل المستشعرات على جهاز تصوير حراري وكاميرا تلفزيون وجهاز تحديد نطاق الليزر ونظام تتبع لهدف التلقائي مع جهاز تعقب



تم تصميم هذا السلاح بواسطة Mauser-Werke Oberndorf لاستبدال القديمة 20 مم و 40 مم

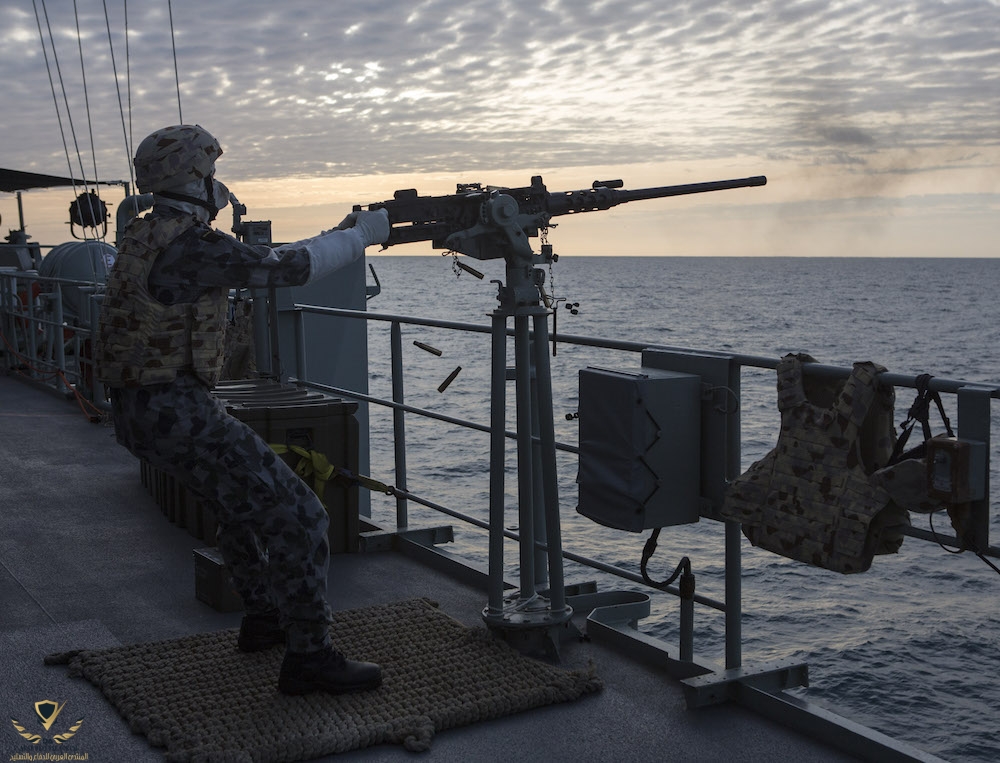

رشاشات 12.7





الصواريخ

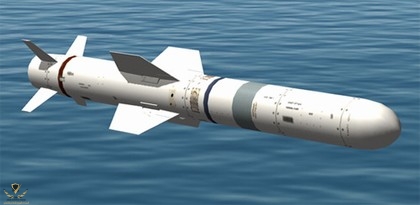

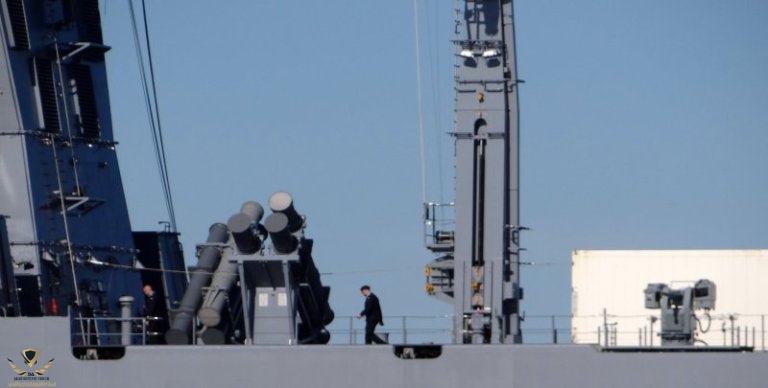

تم تثبيت قاذفتين رباعية للصواريخ المضادة للسفن RGM-84 Harpoon






هاربون مسلحة برأس حربي 227 كجم وتستخدم صاروخ موجه بالرادار النشط

لديها سرعة عالية دون سرعة الصوت (ماخ 0.9) مداها يصل إلى 130 كم

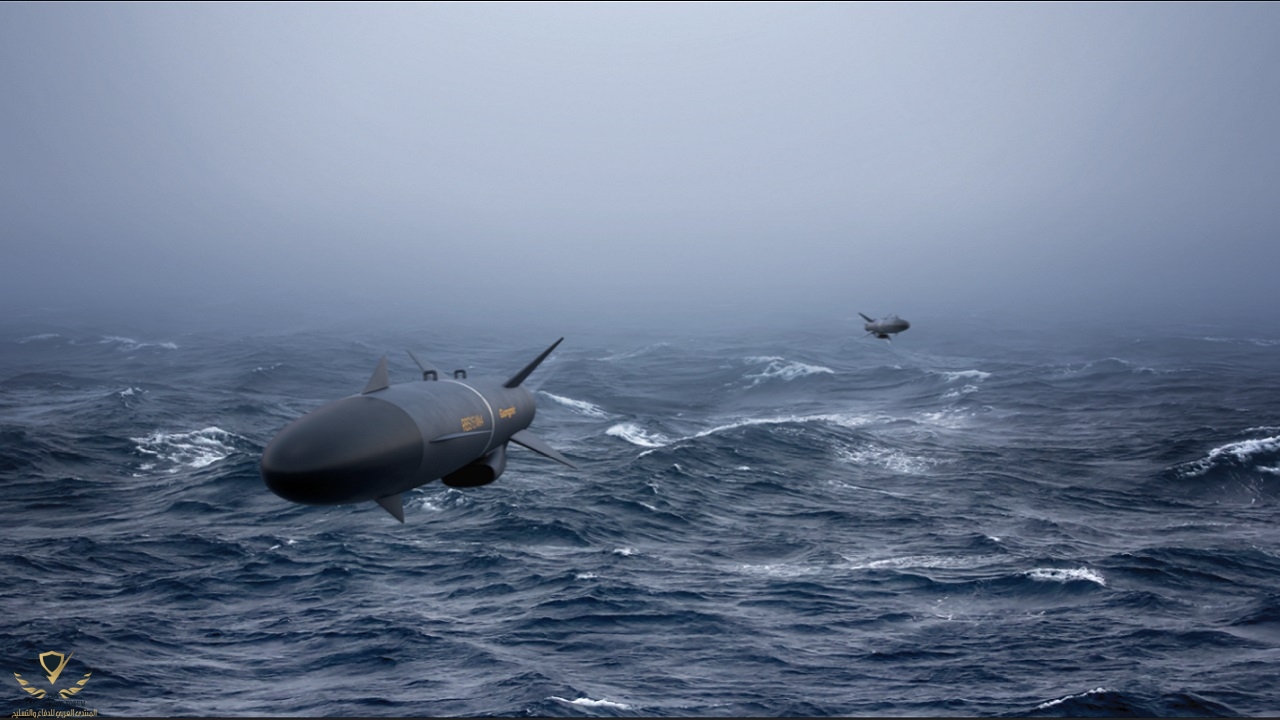

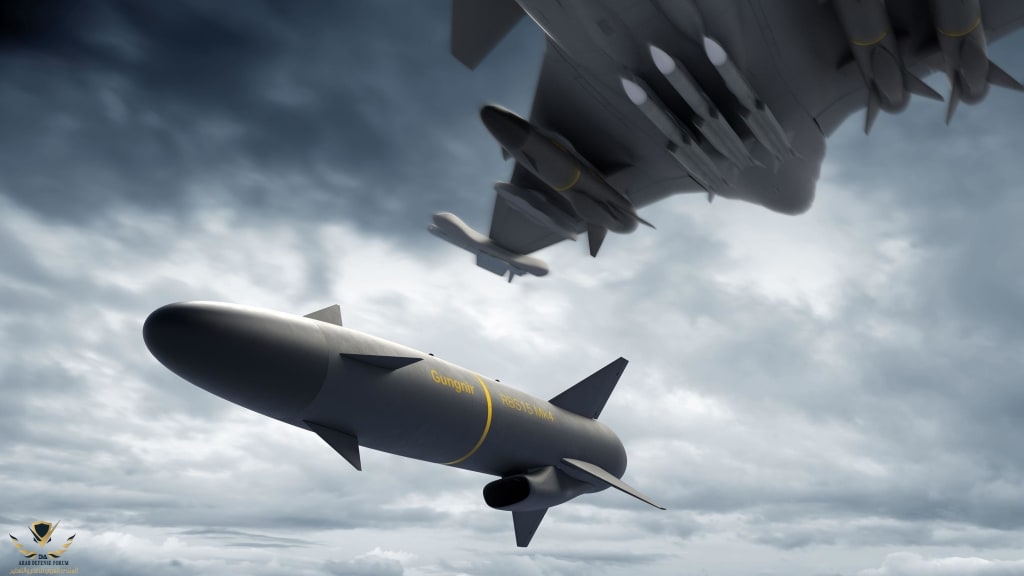

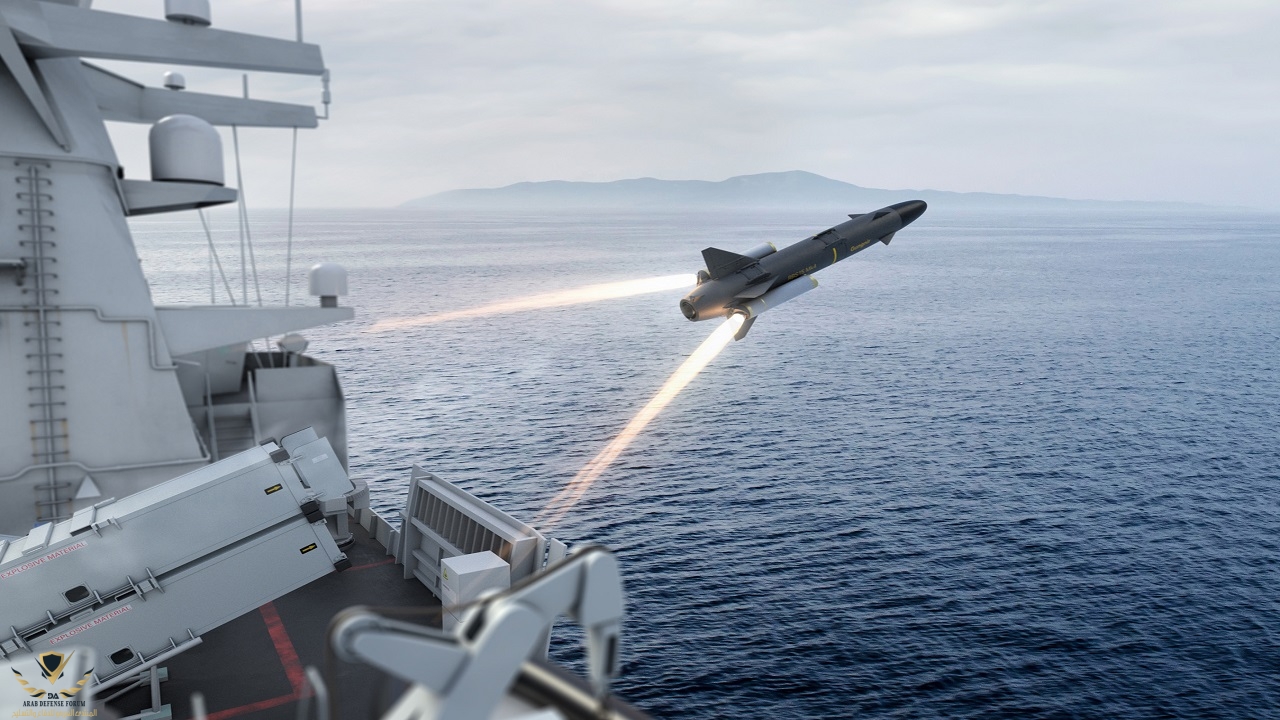

الفرقاطة أيضا جاهزة لاطلاق RBS-15 Mk4 بعد التحديث

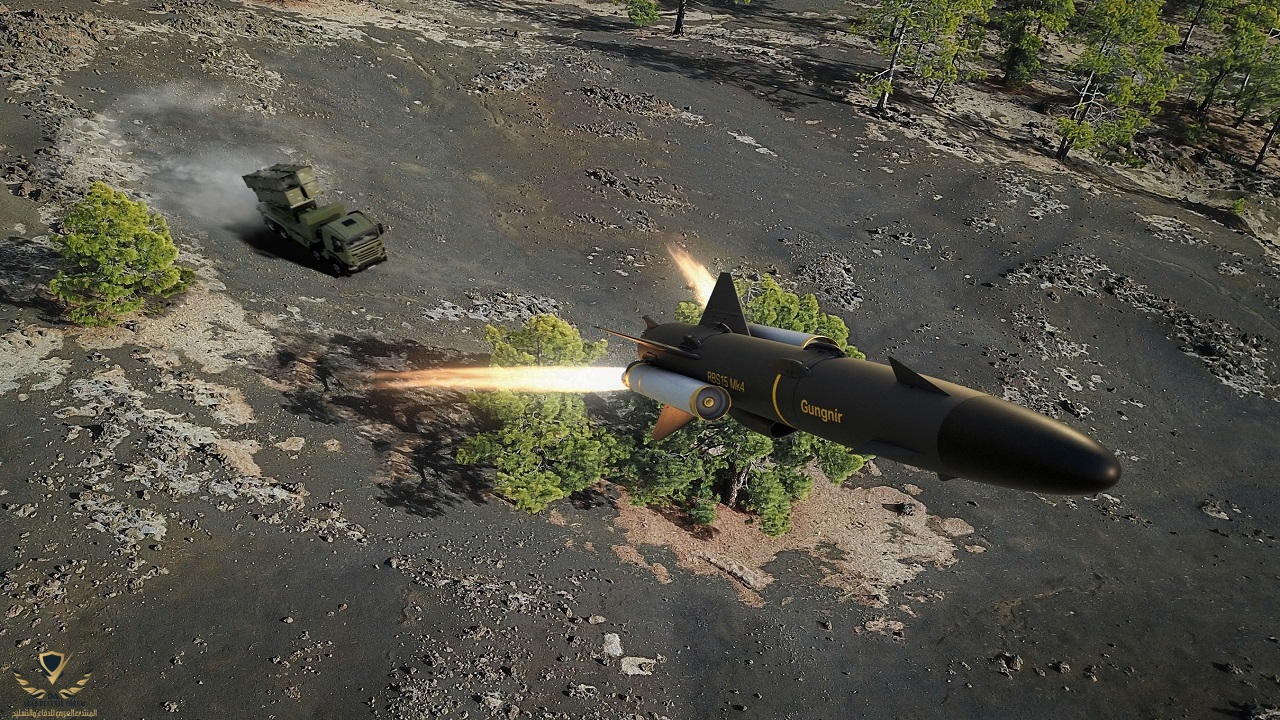

النسخة البرية والجوية من الصاروخ

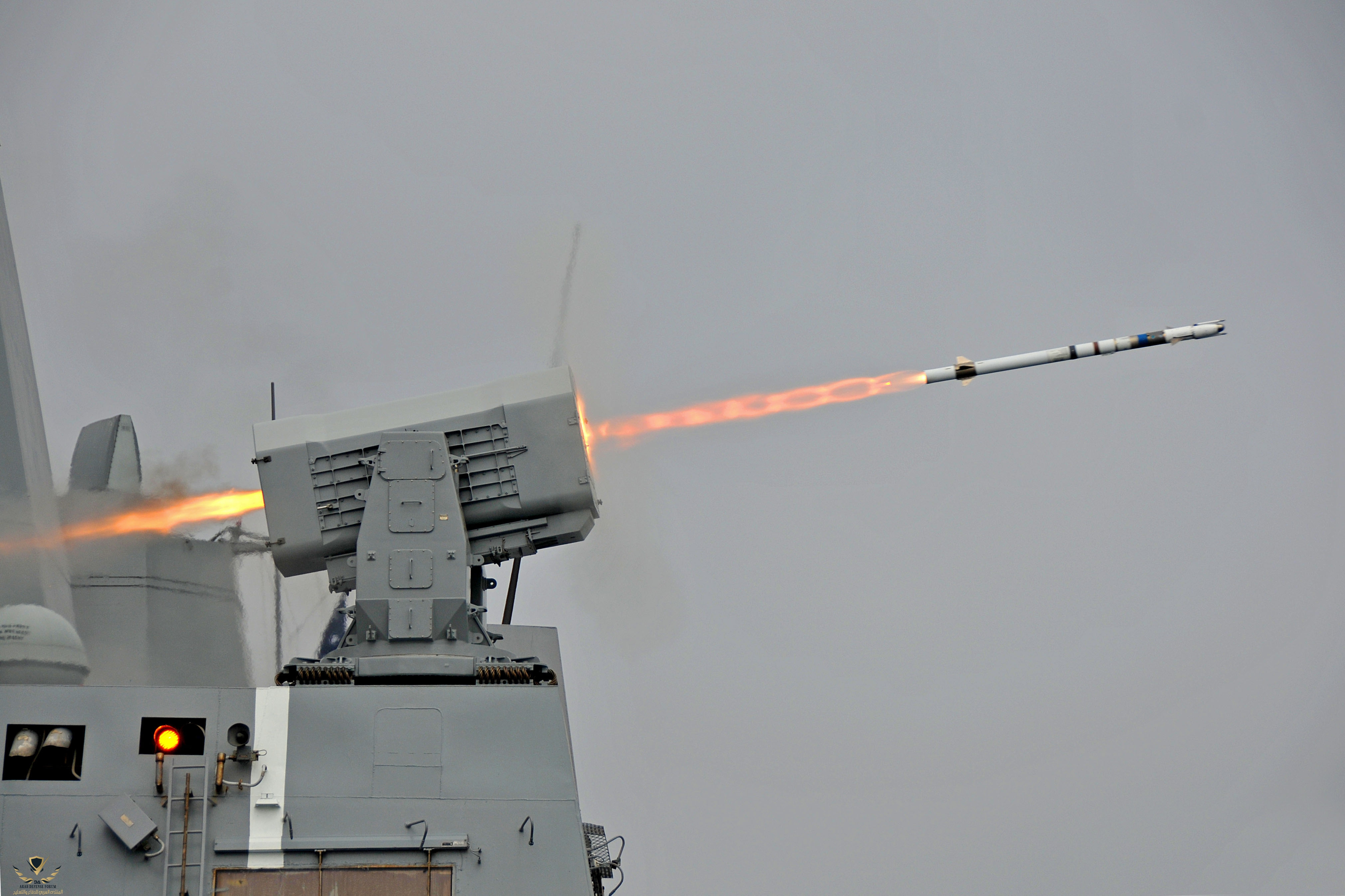

تمتلك خليتين كل خلية 21 صاروخ RIM-116



خلية بالمقدمه وخلية اخرى بالمؤخرة


//

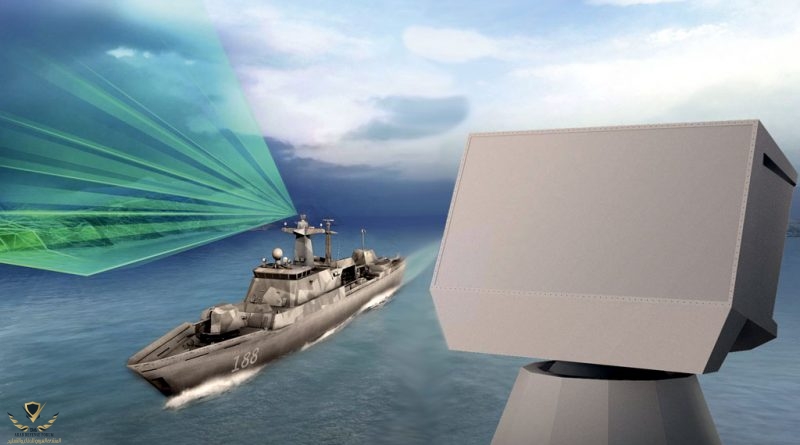

تستخدم السفينة رادار

TRS-4D





تقنية Active Electronically Scanned Array

AESA


ايضا

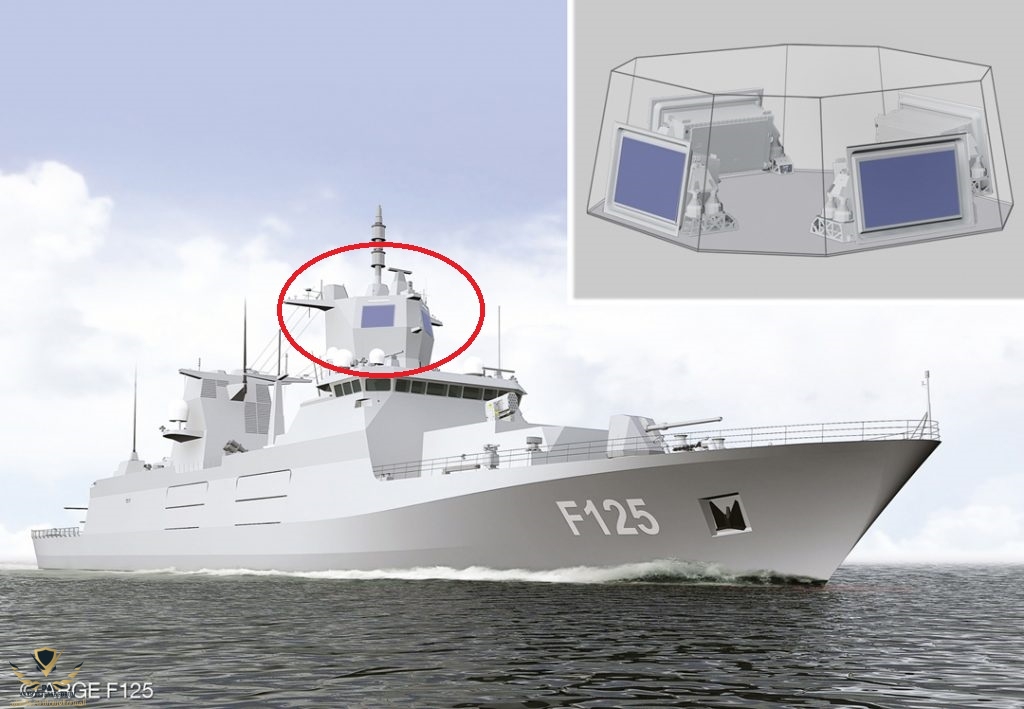

تحتوي الفرقاطة F125 على TRS-4D / NR

متعددة الوظائف (غير دوار) مصفوفة ممسوحة ضوئيًا نشطة

صفيفتين ثابتتين على سارية الرادار الأمامية واثنتان على الصاري الخلفي

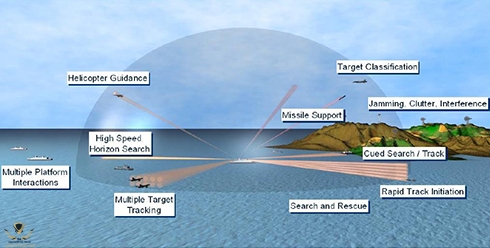

يمكن لهذ لرادار تنفيذ العديد من مهام الاستطلاع في نفس الوقت. على سبيل المثال ، يمكنها إجراء مسح طويل المدى للبحر والمجال الجوي مع التركيز في نفس الوقت على تتبع الأهداف الفردية
المراقبة والدفاع

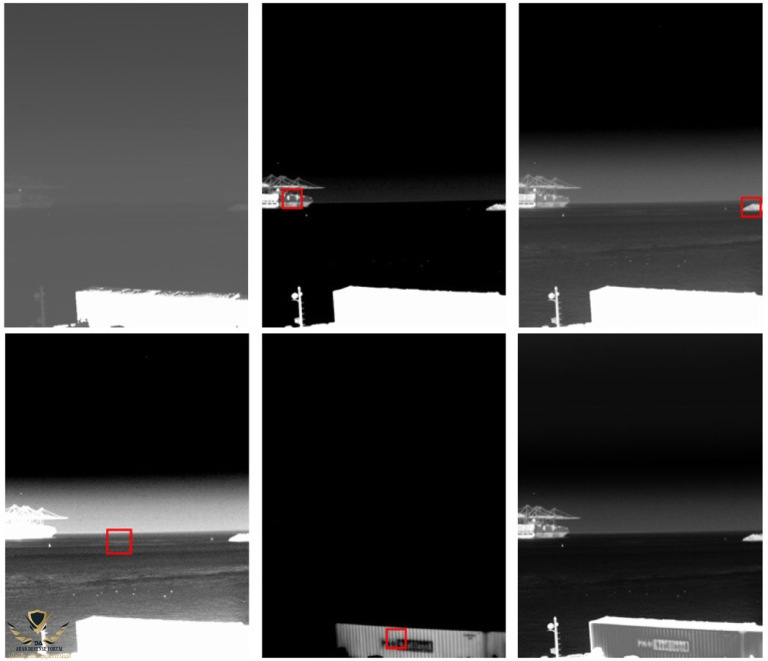

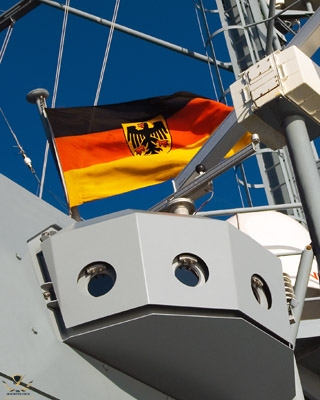

تمتلك ايضا انظمة استشعار للاجساج القريبة من السفينة







يوفر النظام مراقبة كاملة ودائمة لهيكل السفينة كما يسمح بالكشف المبكر والموثوق عن الأجسام الصغيرة ،حتى الأشياء الصغيرة جدًا المشبوهة مثل القوارب المطاطية القابلة للنفخ أو الأشخاص الذين يسبحون

ومراقبة مستقلة لا تتطلب موظفين إضافيين. يتم إنشاء إنذار تلقائي بالبيانات ذات الصلة لنظام القيادة والتحكم في حالة اكتشاف التهديدات

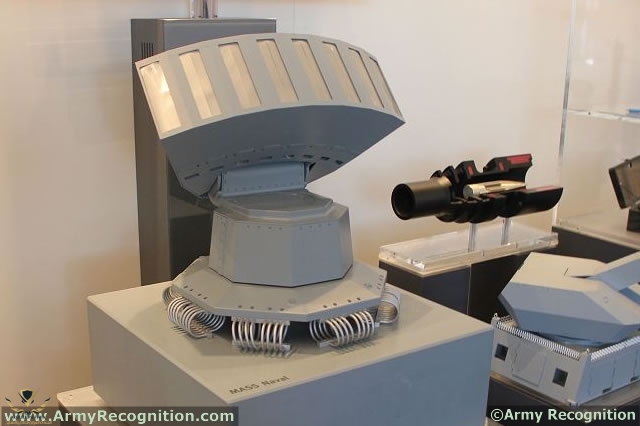

تمتلك نظام maas



للحماية ضد الصواريخ

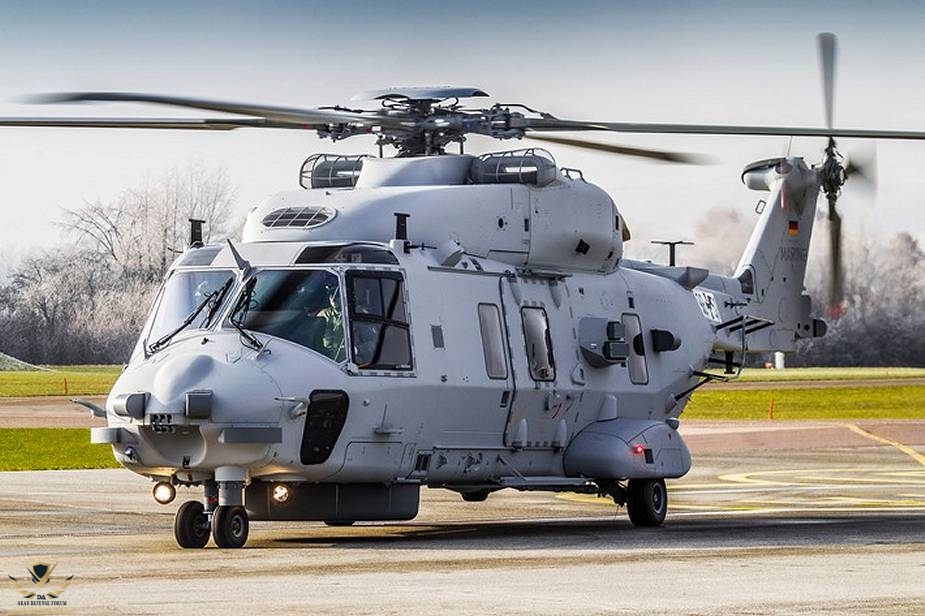

المروحية العاملة والقوارب






لو مكرر الموضوع اعتذر

في المواضيع التقنية لايوجد شيئ اسمه مكرر
كل عضو يدرج الموضوع بطريقته وأسلوبه وأضافته
فقط المواضيع الأخبارية هي التي يمنع تكرارها

جهد كبير وموضوع رائع

رادارها TRS-4D نفس رادار الفرقاطات السعودية والامريكية. البحرية الامريكية غيرت الترميز للرادار وصار اسمه AN/SPS-80.

ميضوع جميل وممتع قراءته بصراحة. لا عدمناك

في المواضيع التقنية لايوجد شيئ اسمه مكرر
كل عضو يدرج الموضوع بطريقته وأسلوبه وأضافته
فقط المواضيع الأخبارية هي التي يمنع تكرارها

جهد كبير وموضوع رائع
والله لوعرفت ذي المعلومه من اول كان نزلت مواضيع محفوظه مجمعها بدل ما احذفها علشان خفت تكون مكرره يالله نعوضها

هو مفيهاش دفاع جوي متوسط او بعيد ولا كروز !! ولا اطلاق عامودي
حجم ع الفاضي والله :sot4:
دي 7200 طن

deter @deter
الله يعطيك العافية

عايزين تقارير عن الباقي ما تنتجه لورانس وبارك الله لكم واستفسار هل يوجد لها دفاع جوي قواذف إطلاق غير الرام ولكن كبدن يستطيع السير بعد الاصابه

أنظمة أستشعار الاجسام الصغيره تصلح لهيكل السفن البحرية السعودية

الي اجمل من الفرقاطة...تنسيق الموضوع ..سلمت يدك
لكن الملاحظ قوة الفرقاطة من الناحية الالكترونية وضعفها من الناحية التسليحية
فهل هناك سبب معين...ام هى شروط على المانيا

من حجم و شكل الفرقاطة استطيع القول انه يمكن اضافة خلايا اطلاق عمودية بعدد 32 بالمقدمة ( ما بين المدفع و صواريخ RIM)

كما يمكن زيادة اعداد صواريخ الهاربون / RBS الى 16 صاروخ بدل 8.

و اظن ايضا انه من السهل دمج الاكسوزيست عليها

هي مخصصه المراقبه والازاحه الكبيره بسبب تصميم البدن والفتره الكبيره بالبقاء بعيد عن الميناء والتسليح سطح سطح كبير وانما الدفاع الجوي مقارنه بقطعه اخري يعتبر ضعيف نوعا ما

ميزة لها
هيكل مفتوح ومعياري يسمح بالمرونة لاستيعاب الأنظمة الإضافية أو المعدلة في المستقبل
وهذا متواجد فعلا عن بعض الانظمه المتاح لدمجها علي موقع الشركه ممكن طلب من حضرتك تعمل عن باقي القطع الأخري لو تكرمت سردك للمواضيع روعه

ي راجل ده الجاويند في تسليح اكتر منها
اعتقد ان ازاحتها الكبيرة 7200 طن
تسمح بتزويدها بتسليح على حسب رغبة العميل
وان كان كذلك حينها من الممكن ان نحولها الى مدمرة ثقيلة وليس فرقاطة

اعتقد ان ازاحتها الكبيرة 7200 طن
تسمح بتزويدها بتسليح على حسب رغبة العميل
وان كان كذلك حينها من الممكن ان نحولها الى مدمرة ثقيلة وليس فرقاطة
الفرقاطه ببدن مزدوج لاستمرار البقاء عند الهجوم عليها

ميزة لها
هيكل مفتوح ومعياري يسمح بالمرونة لاستيعاب الأنظمة الإضافية أو المعدلة في المستقبل
لكن هذا ممكن يسبب مشاكل في البدن كالتشققات وغيرها ؟
