نظام القبة الحديدة للدفاع الجوي قصير ومتوسط المدى

القبة الحديدية هي حل دفاعي متنقل ومبتكر لمواجهة الصواريخ قصيرة المدى وتهديدات قذائف المدفعية عيار 155 ملم بمدى يصل إلى 70 كم في جميع الظروف الجوية ، بما في ذلك السحب المنخفضة أو الأمطار أو العواصف الترابية أو الضباب.
لا يختلف النظام من حيث المبدأ عن فكرة الدرع الصاروخي الأميركي مع فارق المجال الأوسع والتقنيات المتطورة المرتبطة بشبكات تعقب بواسطة الأقمار الصناعية للتصدي لصواريخ بعيدة المدى وعابرة للقارات.


تـــاريـخ الـمنـظــومة
في فبراير عام 2007م أقر وزير الحرب الصهيوني عمير بيرتس
بداية العمل في منظومة القبة الحديدية رداً على هذا الخطر المحدق بهم من شمال
وجنوب فلسطين، وفعلاً دخلت الخدمة في بداية عام 2011م وهذا يعني أن المنظومة جهزت
خلال أربع سنوات وهذه فترة قصيرة جداً، مع العلم هي المنظومة الأولى في العالم التي
تعمل بهذه الفعالية.


تـكـلفــة التطــوير
بلغت تكلفة المشروع من بدايته إلى إنتاج أول بطاريتين مبلغ 210 مليون دولار، في شهر
أغسطس عام 2009م أنشأ العدو كتيبة الدفاع الجوي الجديدة (كتيبة ستنجر
Stinger Battalion
أو كتيبة 947) المتخصصة لتشغيل منظومة القبة الحديدية.


يحاول العدو الصهيوني تسويق المنظومة لبيعها لدول أوروبا وحلف الأطلسي، من أجل توفير
المال اللازم لبناء العديد من المنظومات. قائد قوات الدفاع الجوي العميد داني ميلو
اختار العقيد شبتاي بن بوحر لقيادة كتيبة ستنجر والذي كان يشغل قيادة كتيبة صواريخ
الباتريوت.


مـكـونات المنظـومة

تتكون منظومة القبة الحديدية من ثلاثة عناصر رئيسية:
1- رادار الكشف والتتبع EL/M-2084

2-غرفة إدارة المعركة والتحكم
3- منصة إطلاق الصواريخ


أولاً : رادار الكشف والتتبع EL/M-2084



عبارة عن رادار متطور متنقل ثلاثي الأبعاد من طراز AESA متعدد المهام (MMR) Multi Mission Radar
من صناعة شركة إلتا ELTA الصهيونية، يسمى أيضاً رادار راز
Raz Radar
يعمل هذا الرادار على نظام القبة الحديدة ونظام مقلاع داوود وتشغله دول عدة منها كندا وسنغافورة والتشيك

الغرض منه :
هو اكتشاف وتحديد مصدر نيران مدفعية العدو والتنبؤ بمسار ونقطة السقوط داخل المنطقة الصديقة لقذائف المدفعية والصواريخ وقذائف الهاون


:مـواصفـاتــه العـامــة

- رادار متعدد المهام ثلاثي الأبعاد
- أقصى مدى : 470 كيلو متر
- التردد : S-Band
- سهل النقل والتشغيل
- يمكنه اكتشاف 1100 هدف في وقت واحد
- يكشف قذائف المدفعية من عيار 155 ملم فما فوق
- يتميز بقدرات تشغيل عن بُعد ، مما يسمح بتشغيله من مسافة بعيدة



ثانياً : غرفة الإدارة والتحكم "C2 systems"
Control (BMC) Battle Management & Weapon


وهي الغرفة المسئولة عن إطلاق الصواريخ من منصة الإطلاق، ويتكون طاقمها من خمسة جنود



هذه الغرفة تأخذ معلوماتها من الرادار، لأنها مرتبطة به سلكياً، ومرتبطة أيضاً بمنصة
إطلاق الصواريخ لاسلكياً من خلال آلية اتصال ديجيتال مشفرة وسريعة جداً.




إذا كان مسار الصاروخ المطلق يمثل تهديدًا خطيرًا ، يتم إعطاء أمر في غضون ثوانٍ ويتم إطلاق صاروخ لاعتراض التهديد وتفجيره أما في حال كان مسار الصاروخ ينتهى بسقوطه في منطقة مفتوحة وخالية فلا يتم التعامل معه توفيراً للمال



نظام C2 مسؤول عن بناء صورة التفوق الجوي بدءًا من الإنذار المبكر وإدارة الموارد وتقييم التهديدات إلى حساب برامج الاعتراض والتحكم في عمليات الإطلاق والاعتراض.






ثالثاً : منصة إطلاق الصواريخ
Missile Firing Unit



المنصة المسئولة عن إطلاق الصواريخ، حيث تحمل المنصة حاوية الصواريخ، هذه الحاوية
تحتوي على 20 صاروخ من نوع تامير Tamir، موزعة على شكل 4 × 5 لكل بطارية. منظومة قبة حديدية تحتوي على ثلاث منصات إطلاق
صورايخ، هذا يعني أن المنظومة تحتوي على 60 صاروخ تامير.

صاروخ تامير



يتمتع صاروخ تامير بالخصائص التالية:

- قدرة مناورة فائقة
- الطول 3 م
- الوزن 90 كغ
- وزن الرأس الحربي 11 كغ متفجرات

- المدى من 4 كم لغاية 70 كم
- . تصل تكلفة الصاروخ الواحد إلى 62 ألف دولار.



يتسلم الصاروخ الاعتراضي إحداثيات مسار الهدف من وحدة إدارة المعركة بواسطة الوصلة الصاعدة للاتصالات عبر القمر الصناعي.
ولدى اقتراب الصاروخ الاعتراضي من هدفه يستعمل راداره الخاص لالتقاط المسار وتوجيه نفسه للمسافة المطلوبة، وعند الاقتراب من الهدف يتم تفجير الرأس الحربي لتدمير الهدف في الجو دون الارتطام به مباشرة. عادة ما يتم إطلاق صاروخين على كل هدف لزيادة احتمالية الإصابة
فيديو للتوضيح :





غالبًا ما تنطلق أعداد كبيرة من صواريخ تامير من بطاريات القبة الحديدية أثناء التصدي لوابل كبير من الصواريخ، أو حتى عن طريق الخطأ ، مما يؤدي إلى عرض ضوئي جميل في السماء :giggle:


هنا عملية اعتراض ناجحة:




في حال فشل صاروخ تامير في مهمته الاعتراضية ينفجر ذاتياً بحيث يتدمر الصاروخ ومكوناته بشكل لا يمكن استعادته أو الاستفاده منه
، ولكن من الواضح أن هذا التكتيك لا يعمل دائمًا على النحو المطلوب فأحياناً لا ينفجر الصاروخ ويسقط بقطعه الاكترونية على أراضي غير صديقة كما حدث في غزة 2019

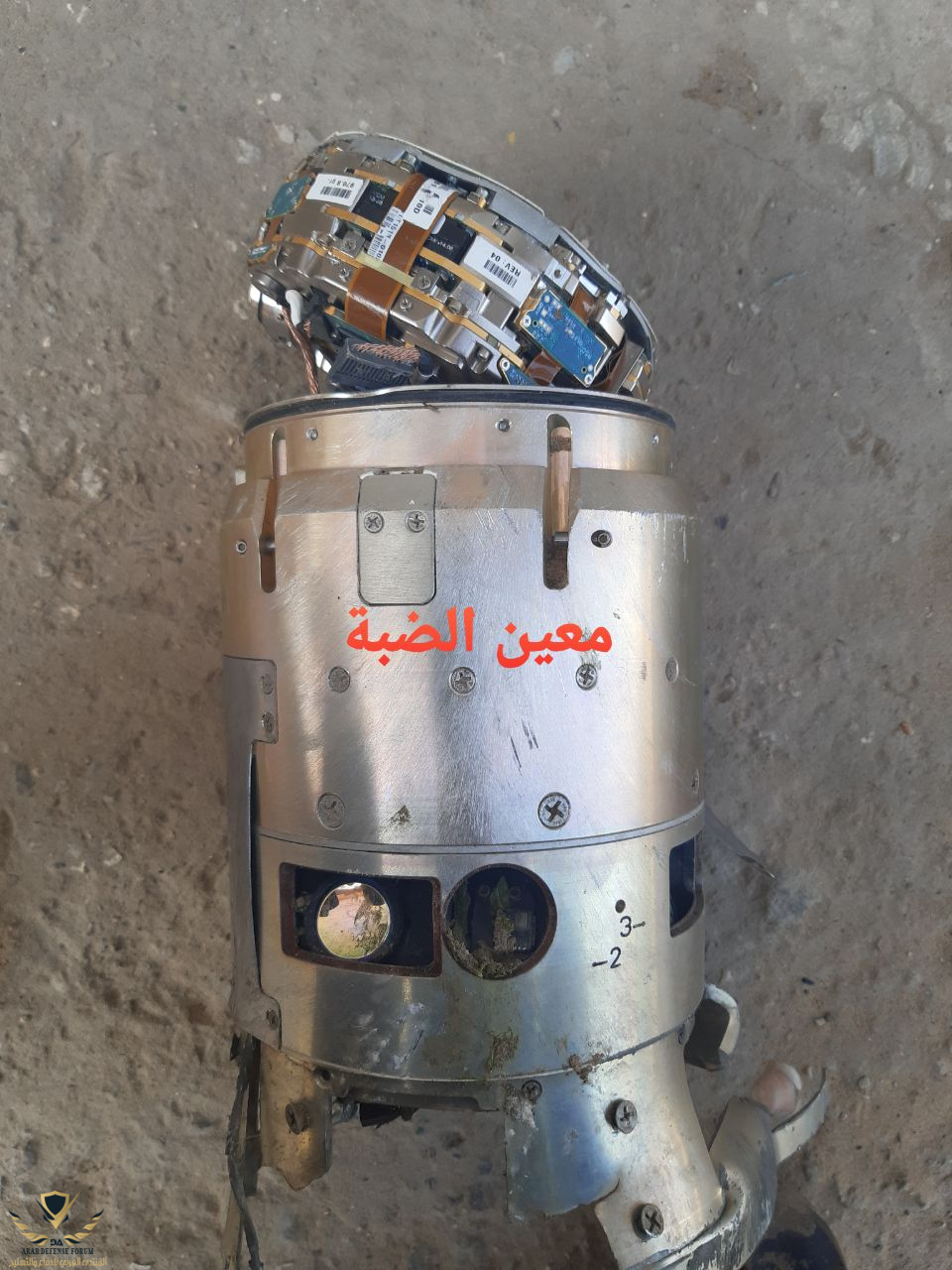

صورة لجزء من صاروخ تامير سقط في غزة كان قد فشل في اعتراض صاروخ أطلق من غزة عام 2019 وفشل أيضاُ في التدمير الذاتي


آلية عمل المنظومة:



عند إطلاق صواريخ المقاومة باتجاه الاحتلال، يلتقط رادار راز هذه الصواريخ بسرعة عالية
جداً ويحدد مكان إطلاقها وسرعتها واتجاهها وزاوية انطلاقها، ويرسل كل هذه
المعلومات إلى غرفة إدارة المعركة والتحكم (
BMC) خلال ثانية واحدة من إطلاق الصواريخ، وذلك من خلال
سلك الاتصال الموجود بين الرادار وغرفة التحكم، يبقى الرادار متواصل في عمله ومتابع
لحركة صواريخ المقاومة، ويُحدّث المعلومات لغرفة التحكم باستمرار.
يقوم الجنود الخمسة الموجودين في غرفة إدارة المعركة والتحكم بحساب مكان سقوط الصاروخ، حسب
معرفتهم بنوع الصاروخ المستخدم في الرماية من خلال معرفة (سرعته، مداه، زاوية
انطلاقه، واتجاهه)، فإذا كانت نقطة الارتطام المتوقعة في منطقة مأهولة بالسكان
يعطي الجندي في غرفة التحكم لمنصة الإطلاق أمر إطلاق صاروخ تامير باتجاه صاروخ
المقاومة، بحيث يلتقي الصاروخان في الجو في منطقة بعيدة عن السكان، أما إذا كانت
نقطة الارتطام المتوقعة في منطقة غير مأهولة بالسكان لا يطلق الجندي صاروخ تامير
حفاظاً عليها من الاستنزاف وتقليل تكلفة المنظومة. تُرسل الإشارة من غرفة إدارة
المعركة والتحكم (BMC
) إلى منصات الإطلاق لاسلكياً من خلال آلية
اتصال دجيتال مشفرة وسريعة جداً، والهدف من هذه الآلية حتى تبتعد منصات الإطلاق
الثلاثة عن بعضها البعض وعن غرفة التحكم والرادار، وذلك يضمن أقل الخسائر في حال
انفجار إحدى منصات الإطلاق لأي سبب كان.


وهنا فيديو للتـوضيـح :




ممـيـزات المنظــومة:
  • - تستطيع التعامل مع قذائف المدفعية من عيار 155 ملم فما فوق.
  • – تستطيع التعامل مع صواريخ المقاومة وجراد وفجر 5 الموجودة في قطاع غزة.
  • – تعمل في جميع الأحوال الجوية وفي الطقس السيء.
  • – تعتبر منظومة محمولة ومتحركة ويمكن نقلها من مكان إلى آخر حسب الحاجة.
  • – قدرتها على اعتراض صواريخ المقاومة خلال ثوان قليلة.
  • – تخفيض الأضرار الجانبية عن السكان اليهود لأنها تهاجم في مناطق فارغة.
  • – يمكنها التعامل مع صاروخ واحد أو مع رشقات حسب مدى الصواريخ.
  • – مساحة المنطقة التي يمكن أن تحميها المنظومة هي 150 كيلو متر مربع،
    بمعنى دائرة نصف قطرها 7 كيلو متر



عيـــوب المنظـومة:
  • مكلفة، فقد بلغت تكلفة التطوير 200 مليون دولار، وسعر منظومة واحدة من القبة الحديدية مع ثلاث منصات إطلاق يبلغ 55 مليون دولار،
    وسعر كل صاروخ 40-70 ألف دولار.
  • – لا يمكنها التعامل مع قذائف الهاون من عيار 120 ملم وما دون ذلك.
  • – لا تعمل على تدمير الصواريخ التي تقل مسافتها عن 4 كيلو متر لقصر مسافة الانطلاق.
  • – لا تستطيع التعامل مع الصواريخ مستوية المسار المنخفضة التي تطلق من الراجمات.
  • – تعتمد على الجنود في التحكم عند إطلاق الصواريخ الاعتراضية


    تم بحمد الله


المرفقات

  • 1611264965520.png
    2.2 MB · المشاهدات: 335
  • 1611265528491.png
    340.7 KB · المشاهدات: 333
التعديل الأخير:
منظومة أثبتت فشلها في أكثر من مناسبة
الدفاعات الجوية الصهيونية بمجملها لا تحظى بسمعة جيدة في مجال التصدي للصواريخ و الدرونات

خبر يجعلك تدرك قوة الرادارات الصهيونية وشدة حساسيتها

تاريخ الخبر يعود إلى 2018 عندما أجرت الفضائل المسلحة في غزة مناورات قربية من خط الهدنة

ذكرت وسائل الإعلام الإسرائيلية، اليوم الإثنين، أن سلاح الجو شرع بفحص الأسباب، وكيف حدث أن أطلق نظام القبة الحديدية أكثر من 20 صاروخا اعتراضيا نتيجة لما تبين أنه رشاشات داخلية داخل قطاع غزة. كما سيتم فحص حساسية الرادارات في محيط غزة.

وأوضحت القناة الثانية الإسرائيلية، أن سلاح الجو يواصل الفحص والتحقيق إذا ما كان تشغيل منظومة صواريخ "القبة الحديدية، قد نجم عن خطأ فني أو خطأ بشري.

ويجرى التحقيق في عدد من الاتجاهات، أحدها هو ما إذا كان السبب هو عطل فني، حيث شغلت نيران المدافع الرشاشة من قطاع غزة جميع أنظمة تحديد المواقع التي تشير إلى مشغلي "القبة الحديدية"، بأن هذا بمثابة إنذار حقيقي لتعرض البلاد لقصف صاروخي.

وهناك اتجاه آخر قيد الفحص والتحقيق، وهو ما إذا كان خطأ بشريا وراء تشغيل المنظومة الدفاعية أو عطلا في المشغل الذي شاهد عمليات إطلاق صواريخ على شاشة الرادارات، أو ما شخصه على أنه إطلاق صواريخ، وقام بتشغيل المنظومة الاعتراضية للصواريخ.

كما ويتم فحص إذا ما كانت الرادارات المنتشرة على طول الحدود مع قطاع غزة شديدة الحساسية، حيث كان هذا حادثا استثنائيا، تم خلاله إطلاق حوالي 20 صاروخا، مما تسبب في حدوث فزع كبير في محيط غزة.

كما تم التشخيص والتعرف على عيوب المعترضات والمنظومة في المنطقة الصناعية عسقلان، الأمر الذي تسبب بحالة من الإرباك، حسب القناة الثانية.

يذكر أنه في ساعات الليل تم تفعيل العديد من الإنذارات الحمراء في مستوطنات المجلس الإقليمي "شاعر هانيغف"، ومجلس إقليمي "عسقلان" وسديروت. في البداية، كانت هناك تقارير عن سقوط صواريخ في منطقة مكشوفة، لكن بعد فترة وجيزة، أصدر الناطق باسم الجيش الإسرائيلي توضيحا: "لم يكن هناك إطلاق صواريخ على إسرائيل". وما تم تحديده في البداية كسقوط في منطقة مفتوحة كان جزءًا من اعتراض منظومة "القبة الحديدية".

وقال المتحدث باسم الجيش الإسرائيلي إن "الوضع في غزة عادي وروتيني"، مضيفا: "جميع صفارات الإنذار أطلقت نتيجة لتحديد نيران المدافع الرشاشة في قطاع غزة. ويجري التحقيق في الملابسات المحيطة بتشغيل نظام القبة الحديدية، ورداً على إطلاق النار، قصفت مدفعية الجيش مركزي مراقبة في شمال قطاع غزة"

التعديل الأخير:
منظومة أثبتت فشلها في أكثر من مناسبة
الدفاعات الجوية الصهيونية بمجملها لا تحظى بسمعة جيدة في مجال التصدي للصواريخ و الدرونات
المنظومة نجحت باعتراض نسبة لا بأس بها من الصواريخ وأنقذت أرواح المستوطنين
بالنسبة لي المنظومة غير فاشلة ولكن يمكن التغلب عليها بالاغراق الصاروخي ونجح هذا الاسلوب عام 2019 بضرب مدينة عسقلان المحتلة

التعديل الأخير:
منظومة أثبتت فشلها في أكثر من مناسبة
الدفاعات الجوية الصهيونية بمجملها لا تحظى بسمعة جيدة في مجال التصدي للصواريخ و الدرونات
اترك العاطفة وناقش بموضوعية.
امريكا ابدت اهامامها بالقبة الحديدية.
لولا كفائتها لدكت صواريخ القسام المستوطنات دكا. حماس تطلق اكثر من 300 صاروخ و بالكاد تخترق صواريخ المقاومة و تسقط في المستوطنات.
لكن عندي ملاحظة ربما كان سبب نسبة نجاح الاعتراض الكبيرة للقبة هو كون صواريخ المقاومة الفلسطنية بطيئة نوعا ما اذا ما قارنتها سرعة صواريخ الراجمات.

إحدى الطرق الفعالة في تجاوز القبة الحديدة هي الإغراق الصاروخي كما حدث في تجارب 2019
طبعا الاغراق الصاروخي له سلبيات منها أنه يستهلك عدد كبير من الصواريخ ما يتطلب مخزوناً كبيراً منها



خبر يجعلك تدرك قوة الرادارات الصهيونية وشدة حساسيتها

تاريخ الخبر يعود إلى 2018 عندما أجرت الفضائل المسلحة في غزة مناورات قربية من خط الهدنة

ذكرت وسائل الإعلام الإسرائيلية، اليوم الإثنين، أن سلاح الجو شرع بفحص الأسباب، وكيف حدث أن أطلق نظام القبة الحديدية أكثر من 20 صاروخا اعتراضيا نتيجة لما تبين أنه رشاشات داخلية داخل قطاع غزة. كما سيتم فحص حساسية الرادارات في محيط غزة.

وأوضحت القناة الثانية الإسرائيلية، أن سلاح الجو يواصل الفحص والتحقيق إذا ما كان تشغيل منظومة صواريخ "القبة الحديدية، قد نجم عن خطأ فني أو خطأ بشري.

ويجرى التحقيق في عدد من الاتجاهات، أحدها هو ما إذا كان السبب هو عطل فني، حيث شغلت نيران المدافع الرشاشة من قطاع غزة جميع أنظمة تحديد المواقع التي تشير إلى مشغلي "القبة الحديدية"، بأن هذا بمثابة إنذار حقيقي لتعرض البلاد لقصف صاروخي.

وهناك اتجاه آخر قيد الفحص والتحقيق، وهو ما إذا كان خطأ بشريا وراء تشغيل المنظومة الدفاعية أو عطلا في المشغل الذي شاهد عمليات إطلاق صواريخ على شاشة الرادارات، أو ما شخصه على أنه إطلاق صواريخ، وقام بتشغيل المنظومة الاعتراضية للصواريخ.

كما ويتم فحص إذا ما كانت الرادارات المنتشرة على طول الحدود مع قطاع غزة شديدة الحساسية، حيث كان هذا حادثا استثنائيا، تم خلاله إطلاق حوالي 20 صاروخا، مما تسبب في حدوث فزع كبير في محيط غزة.

كما تم التشخيص والتعرف على عيوب المعترضات والمنظومة في المنطقة الصناعية عسقلان، الأمر الذي تسبب بحالة من الإرباك، حسب القناة الثانية.

يذكر أنه في ساعات الليل تم تفعيل العديد من الإنذارات الحمراء في مستوطنات المجلس الإقليمي "شاعر هانيغف"، ومجلس إقليمي "عسقلان" وسديروت. في البداية، كانت هناك تقارير عن سقوط صواريخ في منطقة مكشوفة، لكن بعد فترة وجيزة، أصدر الناطق باسم الجيش الإسرائيلي توضيحا: "لم يكن هناك إطلاق صواريخ على إسرائيل". وما تم تحديده في البداية كسقوط في منطقة مفتوحة كان جزءًا من اعتراض منظومة "القبة الحديدية".

وقال المتحدث باسم الجيش الإسرائيلي إن "الوضع في غزة عادي وروتيني"، مضيفا: "جميع صفارات الإنذار أطلقت نتيجة لتحديد نيران المدافع الرشاشة في قطاع غزة. ويجري التحقيق في الملابسات المحيطة بتشغيل نظام القبة الحديدية، ورداً على إطلاق النار، قصفت مدفعية الجيش مركزي مراقبة في شمال قطاع غزة"
اذكر الخبر في حينه كانت طلقات دوشكا ممكن في حال حدوث مواجهة اطلاق رشقة بشكل يحاكي رشقة الصواريخ ربما تنفع في ارباك المنظومات في محيط غزة

ذكر في المقال انه ضعيف ضد الراجامات فماذا لو امتلكت المقاومة عدد منها
وايضا ضد انواع معينة من الصواريخ ذات المدى اقل من 4 وتكون متساوية ماذا لو تالفت الظروف

موضوع متعوب عليه رائع أخي

منظومة رائعة :تمام: و موضوع اروع
