Type 11 هو نظام ياباني للدفاع الجوي قصير المدى ومن المعروف أيضًا باسم Tan-SAM Kai II
تم تطويره بواسطة Toshiba كنسخة محسنة وحديثة من النظام الأقدم ( 81 )



أجريت دراسة بحثية لتصنيع نظام دفاع جوي قصير المدى جديد بين عامي
1999 و 2002
وبدأ التطوير في عام 2005 وتم اعتماده من قبل الجيش الياباني والقوات الجوية في عام 2011
وبدأت عمليات التسليم الأولية خلال نفس العام



تم الكشف عن نظام الدفاع الجوي هذا علنًا في عام 2014 كانت عمليات التسليم بطيئة نوع ما
وبحلول
عام 2020 قامت قوات الدفاع الذاتي البرية اليابانية (JGSDF) بتشغيل 11 بطارية فقط
بينما قامت قوات الدفاع الذاتي الجوية اليابانية
(JASDF) بتشغيل 6 بطاريات



يستخدم Type 11 بشكل عام صواريخ مماثلة للنسخة الأقدم من النظام على الرغم من أن النظام الجديد
يحمل صواريخه في حاويات حيث يتم تركيب القذائف في المصنع في حاويات أدى هذا إلى تحسين قابلية الصيانة
والتعامل مع الصواريخ , كما تحسن أداء الصاروخ ويمكنه الآن إشراك صواريخ
جو - أرض الصغيرة وصواريخ الكروز

Japan Flag GIF | All Waving Flags

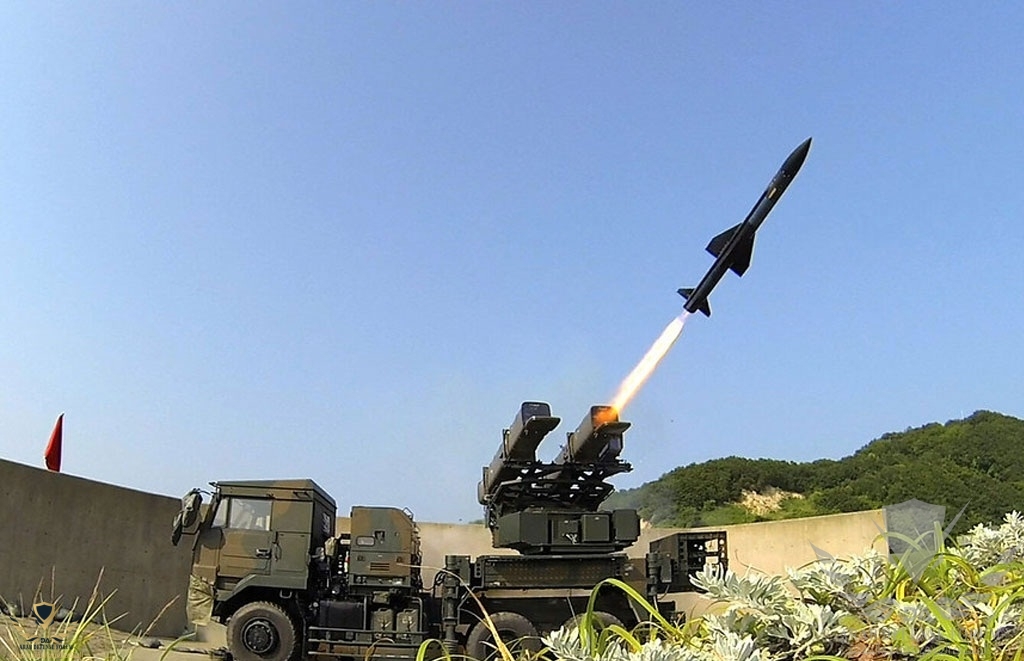

النظام ( 81 ) الأقدم كان له نوعان من طرق التوجيه - التوجيه بالرادار والتوجيه بالأشعة تحت الحمراء
تم التخلي عن إحدى الطرق ويحتفظ النظام الجديد فقط بإطلاق بالرادار النشط في مرحلته النهائية
وينفجر الرأس عند التلامس كما يوجد أيضًا فتيل لتفجير الرأس الحربي إذا أخطأ الصاروخ هدفه

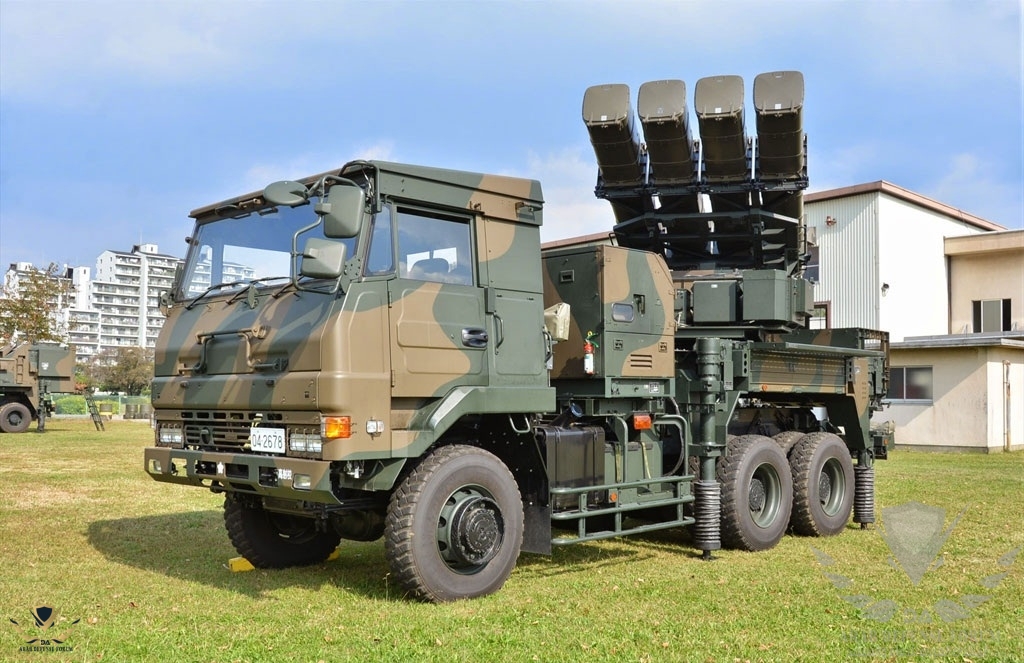

وتقوم JGSDF بتشغيل نظام الدفاع الجوي هذا على أساس شاحنة Type 76 بنظام 6 × 6
لديها قاذفة مع 4 صواريخ في حاويات ويتم تشغيلها بواسطة طاقم مكون من 3 أفراد

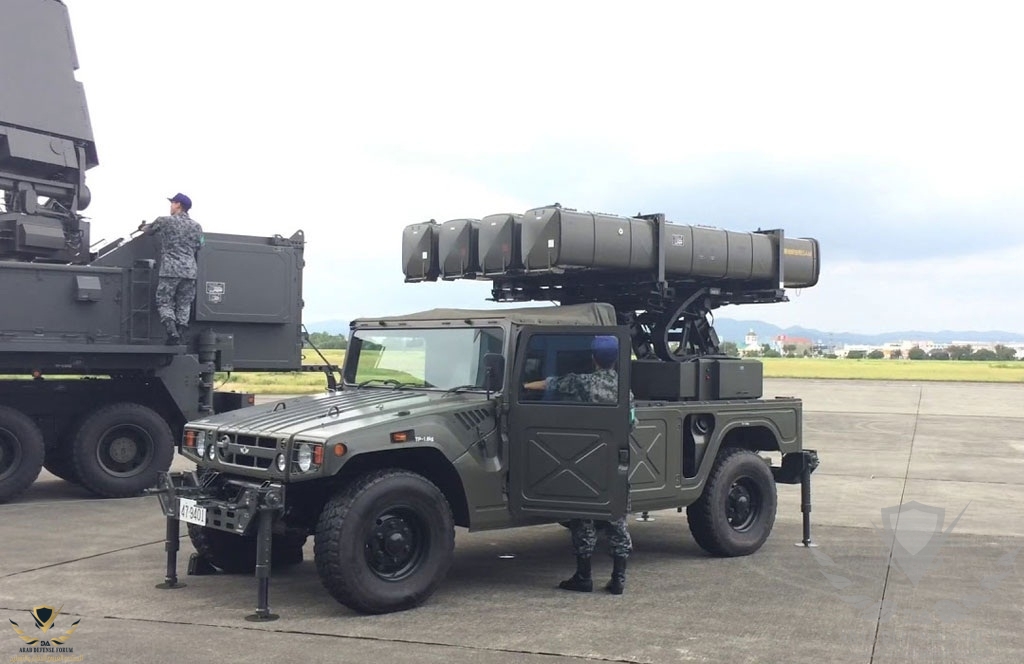

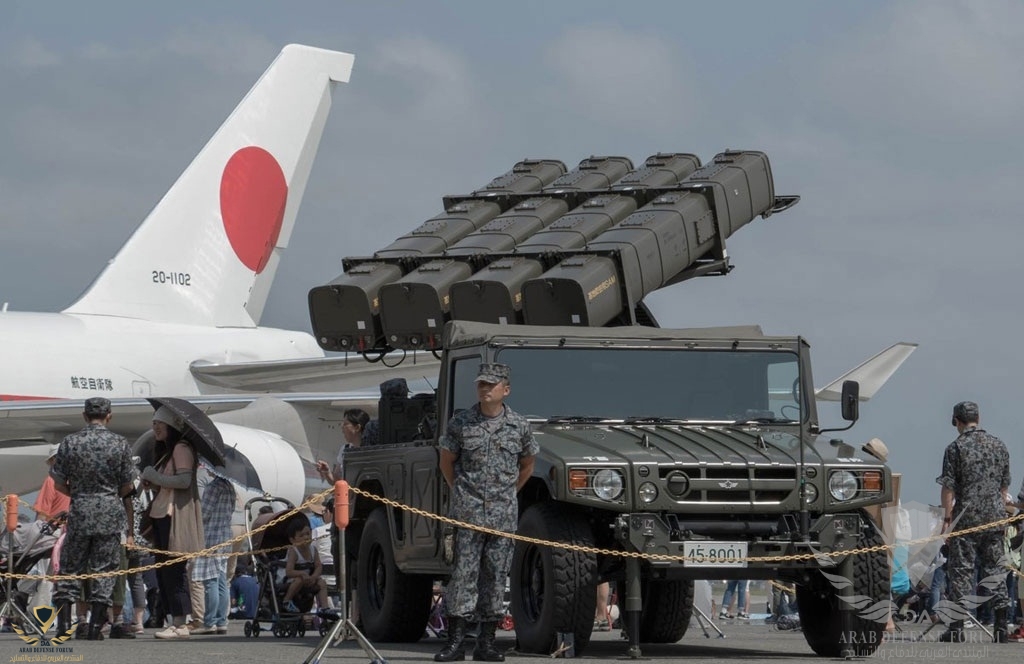

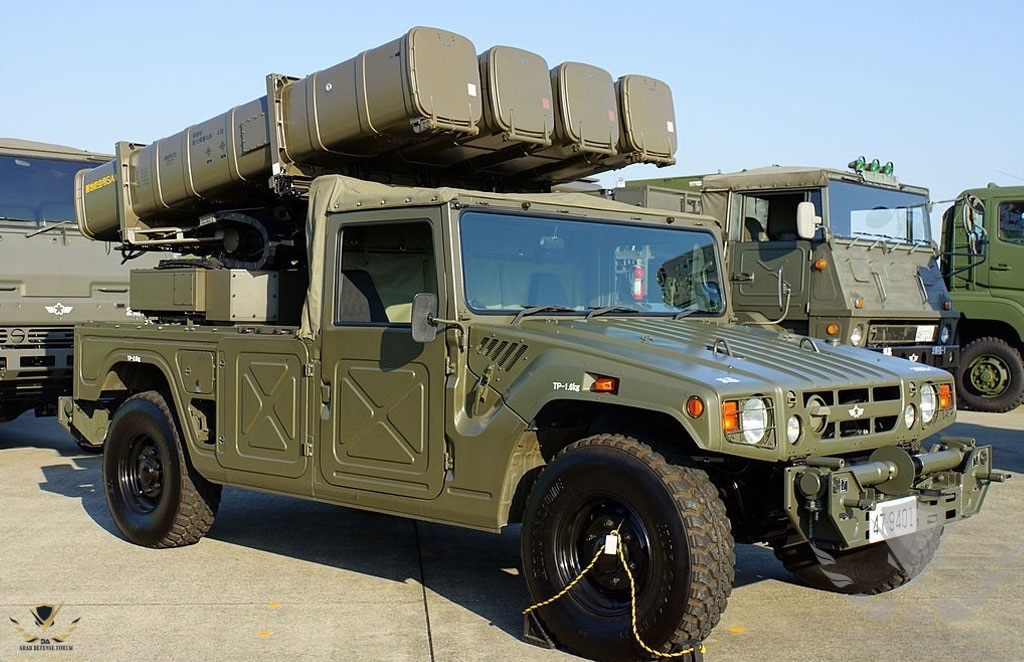

تقوم JASDF بتشغيل النظام بناء على مركبة Kohkidohsha الخفيفة بنظام 4x4
كما أنها تحمل 4 صواريخ ، ولكنها مصممة لحماية القواعد الجوية

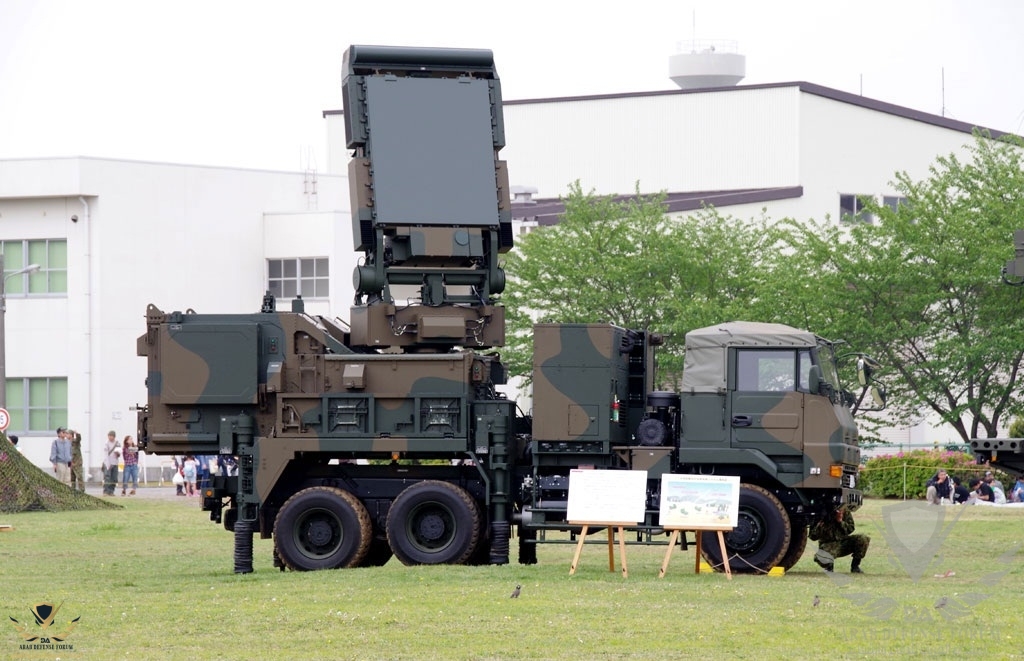

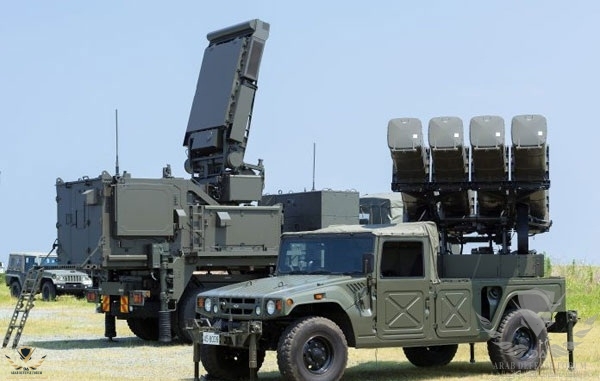

يشتمل النظام Type 11 على مجموعة رادارات ،

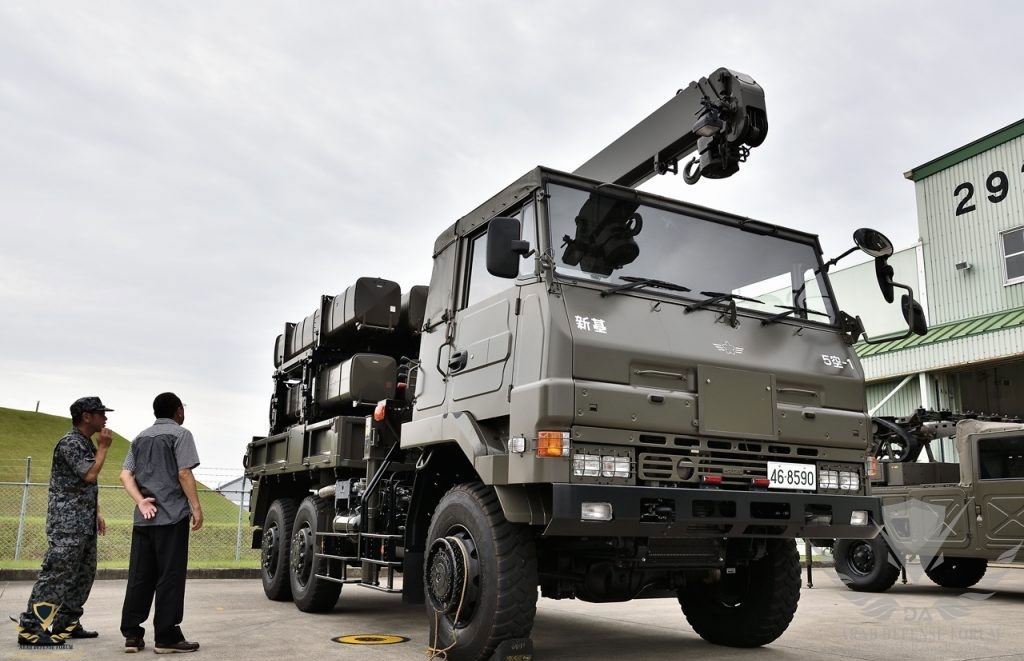

ويتم دعم مركبة الإطلاق أيضا بواسطة مركبة
إعادة التحميل ،
وهي مزودة برافعة وتحمل 8 صواريخ إعادة تحميل


طول الصاروخ
---
(2.9 م)​
وزن الصاروخ
---
(100 كجم)​
وزن الرأس الحربي
--
(10 كجم)​
نوع الرأس الحربي
---
(HE-FRAG)​
المدى الفعال والأقصى
---
(10 ~ 15 كم)​
ارتفاع الصاروخ
---
(3 كم)​
التوجيه
---
(رادار النشط)​
Saudi silent @Saudi silent
-----
المنتدى العربي للدفاع والتسليح

الله يعطيك العافية عل موضوعك .
بس مافي صورة للمزيون أقصد الصاروخ .

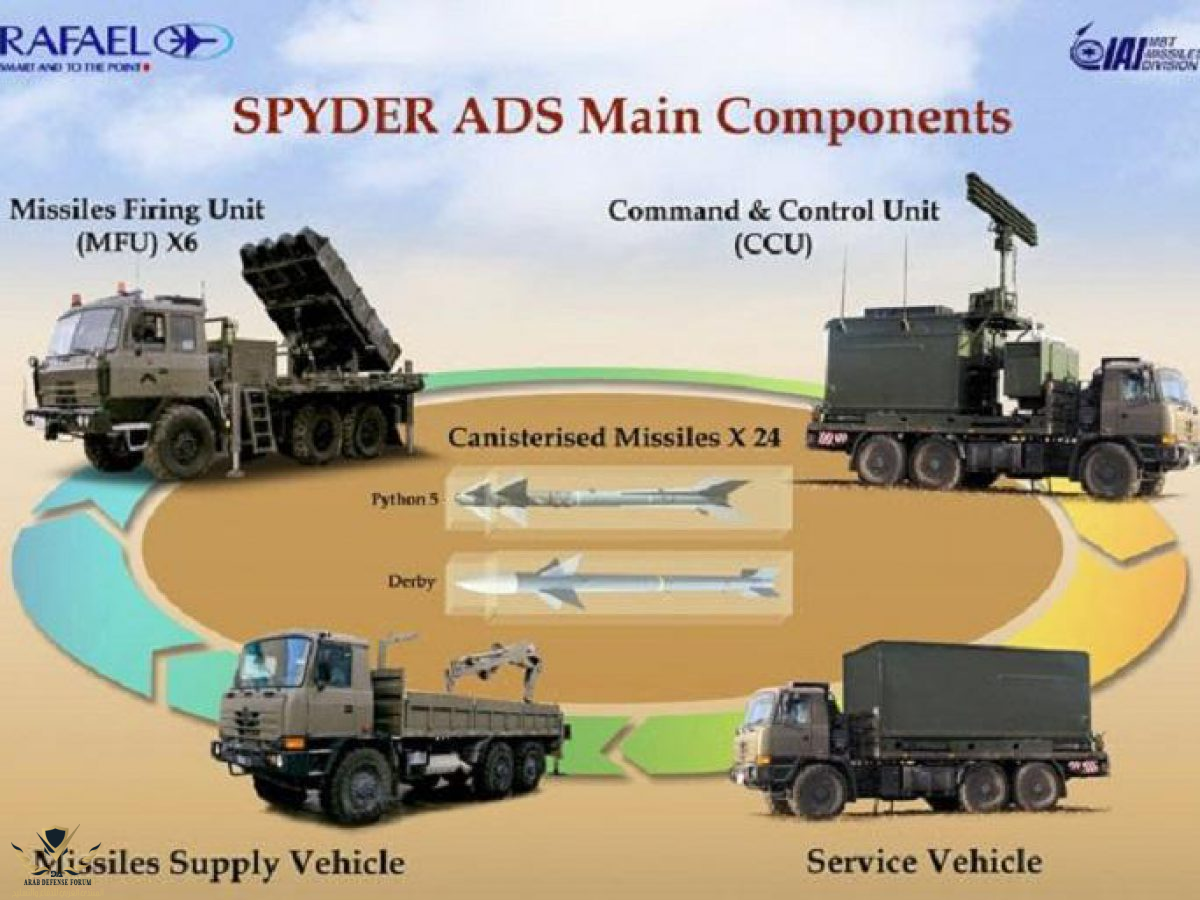

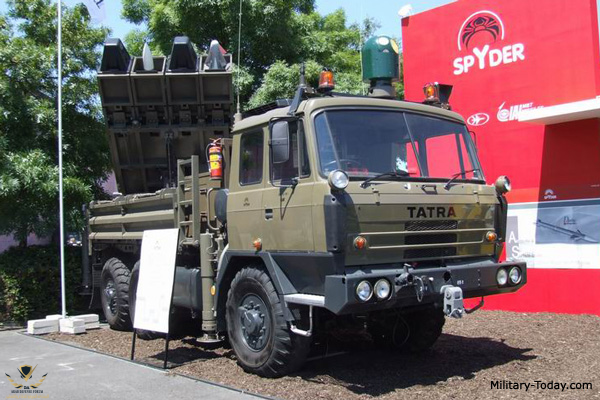

يشبه منظومة Spyder الإسرائيلية من ناحية المكونات و عدد الصواريخ

يشبه منظومة Spyder الإسرائيلية من ناحية المكونات و عدد الصواريخ

ماشاء الله نفس اللي جال في خاطري أول ماشفته ..
بس أكيد فيه فروقات تصميم وكذا لكن المنظور العام واحد .

ماشاء الله نفس اللي جال في خاطري أول ماشفته ..
بس أكيد فيه فروقات تصميم وكذا لكن المنظور العام واحد .
لكن الجميل في النظام الياباني إنه ذراع تبديل حاويات الصواريخ مدمجة في نفس حاملة قواذف الصواريخ ، بينما الإسرائيلي عربة الذراع التي تقوم بتحميل و تبديل الحاويات تكون منفصلة

أنا برأيي دائماً في المنظومات قصيرة المدى أن تكون المنظومة بسيطة و ليست كثيرة العناصر !
