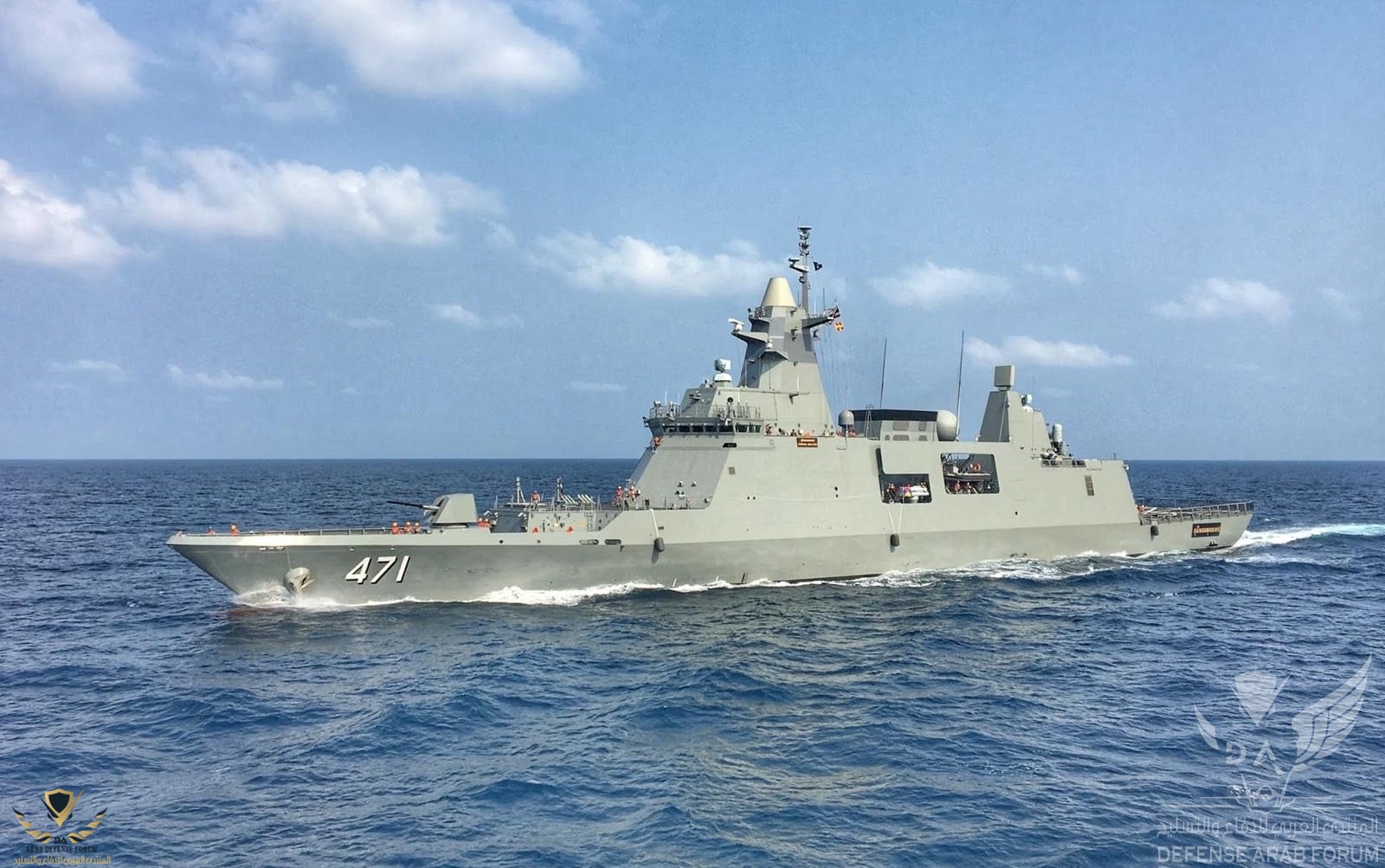

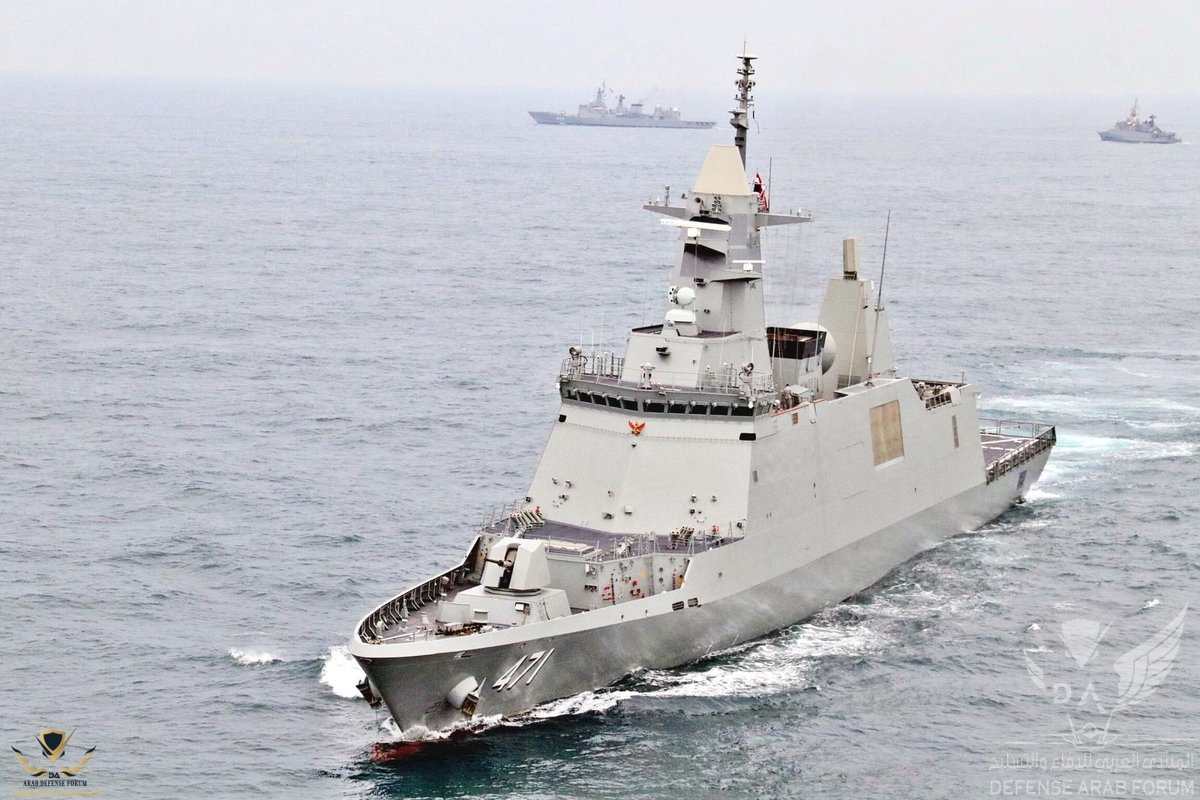

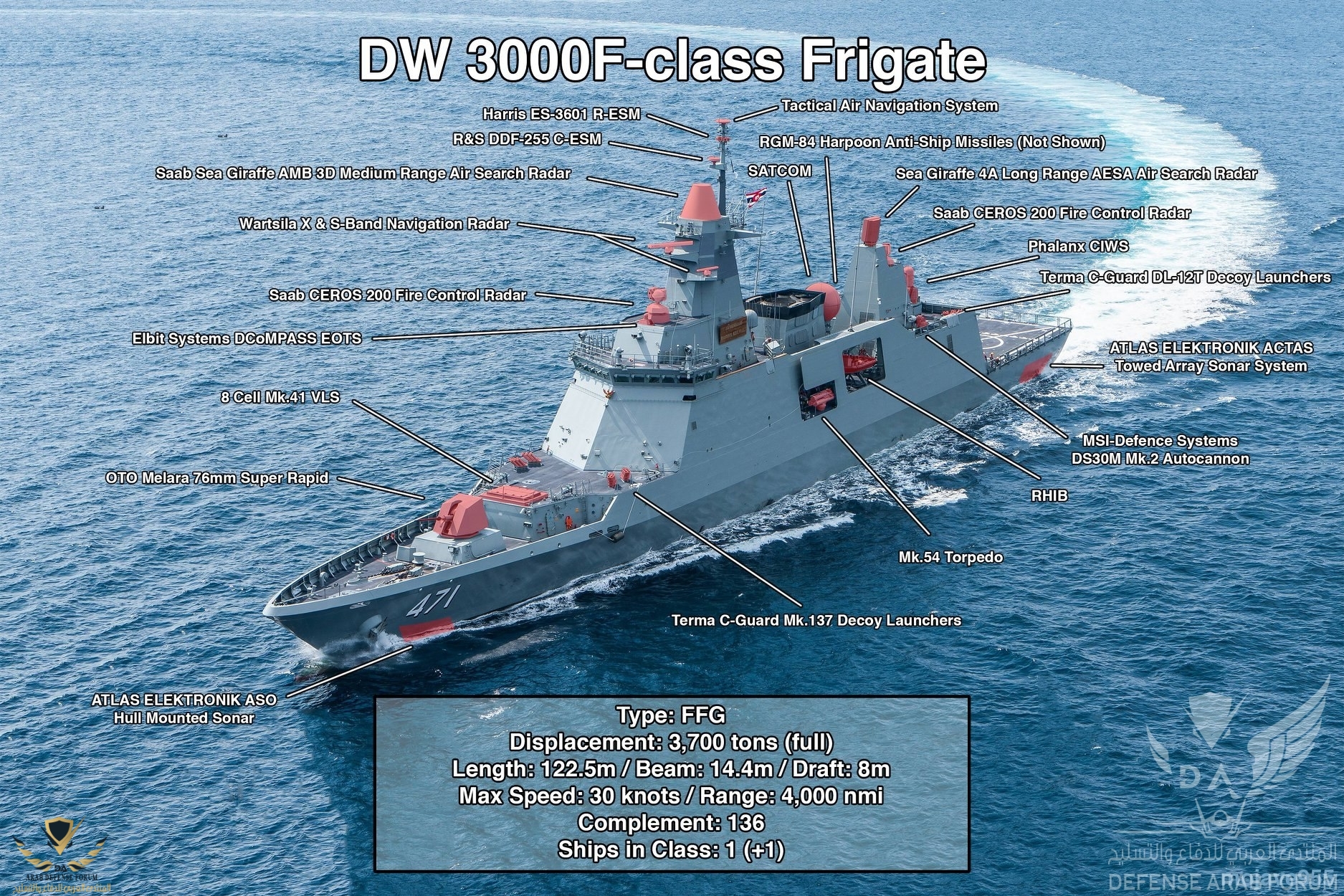

الفرقاطة DW 3000F


يطلق عليها أيضا اسم :


(Bhumibol Adulyadej – class Frigate)

(الفراقاطة طراز بوميبول أدولياديج)





هي فرقاطة شبحية متعددة المهام من صناعة شركة دايو لصناعة السفن والهندسة البحرية (Daewoo Shipbuilding & Marine Engineering) الكورية الجنوبية لصالح البحرية التايلاندية، ضمن برنامج "الفرقاطة عالية الأداء" الذي وضعته البحرية التايلاندية لتطوير وتجديد أسطولها.



استغرق بناؤها حوالي ثلاثة أعوام (2013 – 2016) و دخلت الخدمة لدى البحرية التايلاندية في يناير 2019، تم تسميتها نسبة إلى ملك تايلاند السابق بوميبول أدولياديج (صاحب أطول فترة حكم في التاريخ الحديث) حيث استمر حكمه لمدة 70 عاماً حتى وفاته في أكتوبر من العام 2016.


لدى الفرقاطة قدرات اشتباك متنوعة :

سطح – سطح (الأهداف العائمة البحرية)

سطح – عمق (الأهداف الغاطسة تحت سطح البحر)

سطح – جو (الأهداف الطائرة كالمقاتلات و المروحيات)


تحتوي على خليط فريد من أنظمة الرادار والاستطلاع والمراقبة والتسليح الغربية.



الـســــــــــــــــــعـــــــــــــــــــــــــر

14.6 مليار بات تايلاندي

(حوالي 466 مليون دولار أمريكي)



(غير شامل للتسليح والذخائر)


الأبــــــعـــــــــــــــــــــــــــــــــــــاد

الطــول : 124.1 متر

العرض : 14.4 متر

الغاطس : 8 متر


الــمــواصــفـــــــــات الــعــامـــــــــــــة

الإزاحة بالحمولة القصوى : 3700 طن

السرعة القصوى : 33.3 عقدة ( 61.5 كيلومتر \ ساعة )

المدى الأقصى : 4000 ميل بحري ( 7408 كيلومتر) بسرعة 18 عقدة

الطاقم العامل : 135 ~ 140 فرد




الــمـــحـــركــــــــــــــــــــات

مولدات الطاقة : 4 مولدات طاقة لتوليد الكهرباء اللازمة للمعدات والأنظمة على متن السفينة كل منها بقدرة 830 كيلووات.

نظم الدفع : عدد 2 محرك ديزل ( ألماني من شركة MTU) طراز (16V1163 M94) يولد كلاهما قوة مقدارها (8000 حصان)


عدد 1 توربين غازي (أمريكي الصنع من شركة General Electric) طراز (LM2500) يولد قوة مقدارها (29,000 حصان)




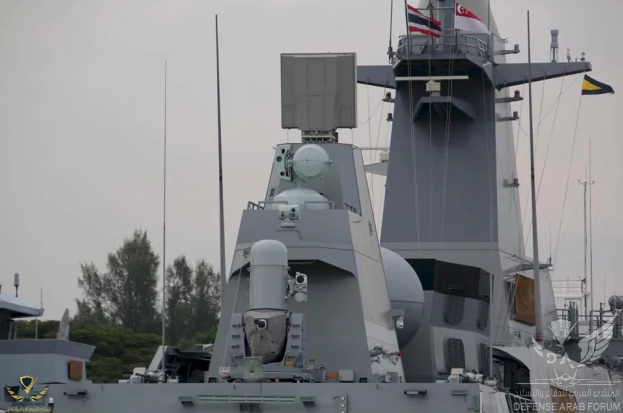

أنظمة الرادار والاستشعار والمعالجة

من شركة Saab السويدية

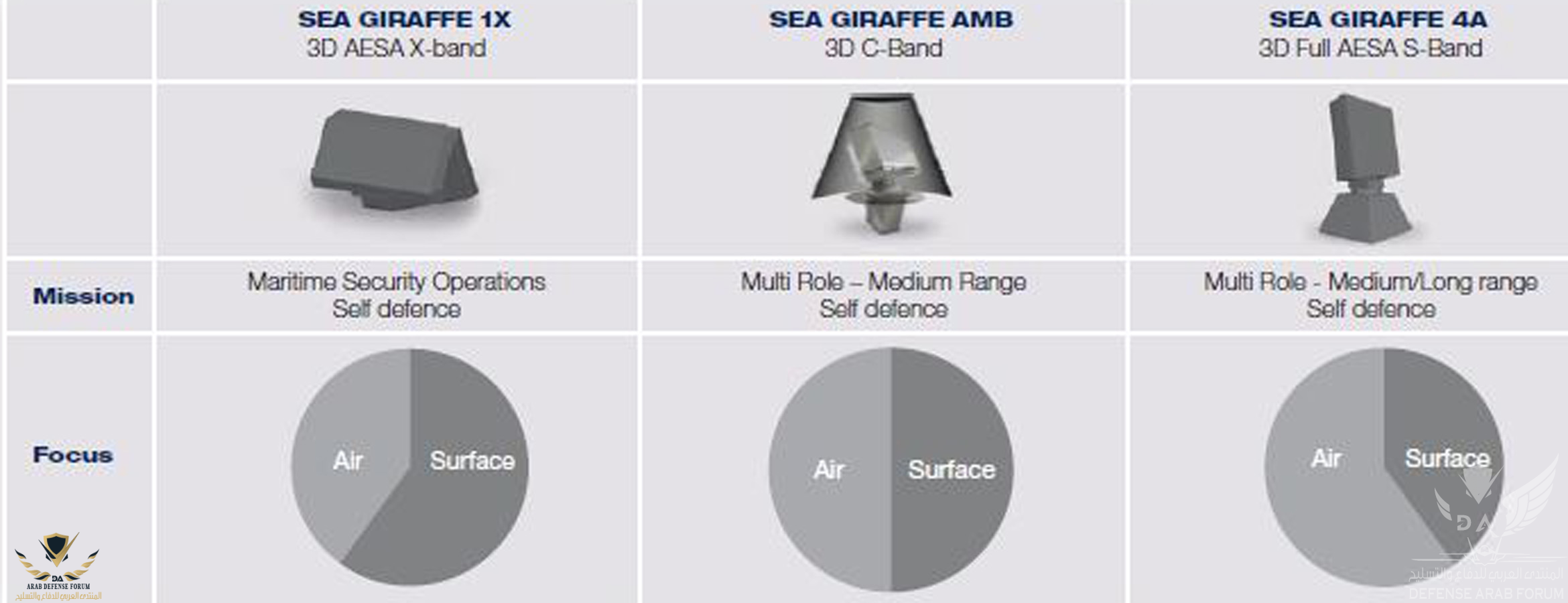

- عدد 1 رادار مراقبة بعيد المدى (أيسا – AESA) من طراز Sea Giraffe 4A

* المدى : 350 كيلومتر

Sea Giraffe 4A.png

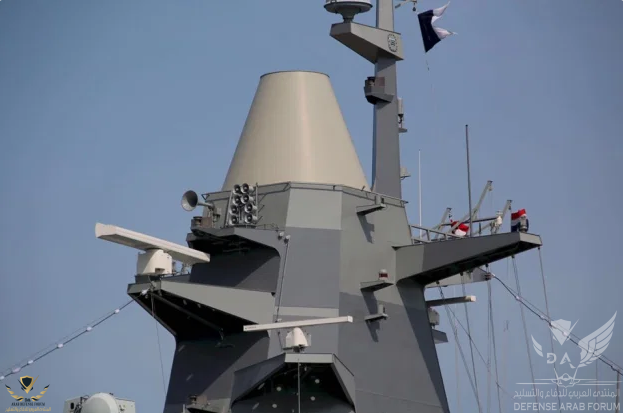

- عدد 1 رادار مراقبة متوسط المدى (ثلاثي الأبعاد – 3D) من طراز Sea Giraffe AMB

* المدى : 180 كيلومتر

Sea Giraffe AMB.png

- عدد 2 رادار تحكم نيراني من طراز CEROS 200

CEROS 200.png

- عدد 1 رادار تحكم نيراني كهروبصري من طراز EOS 500


EOS 500.png



من شركة Wartsila الفنلندية

- عدد 1 رادار ملاحة يعمل في نطاق (X-Band)

- عدد 1 رادار ملاحة يعمل في نطاق (S-Band)




من شركة Atlas Elektronik الألمانية


- عدد 1 نظام سونار مدمج أسفل البدن (Hull Mounted Sonar) من طراز ASO DSQS-24 يعمل على الترددات المتوسطة

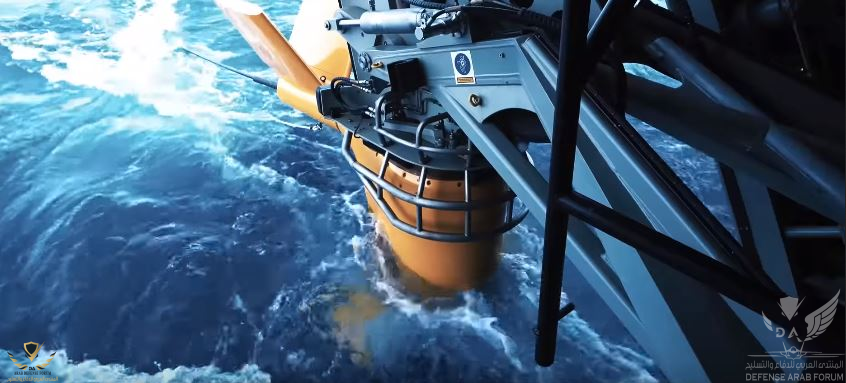

- عدد 1 نظام سونار مجرور (Towed Array Sonar) من طراز ACTAS يعمل على الترددات المنخفضة

ATLAS ELEKTRONIK Towed Sonar system.png



من شركة Elbit Systems الإسرائيلية

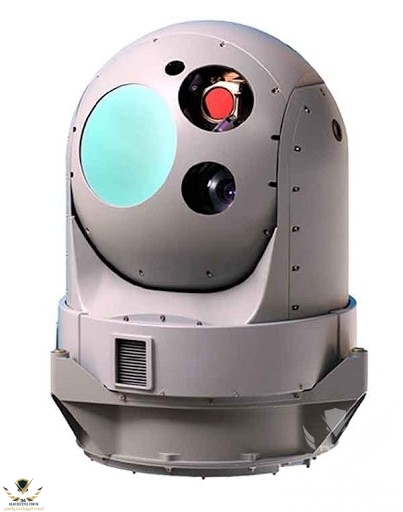

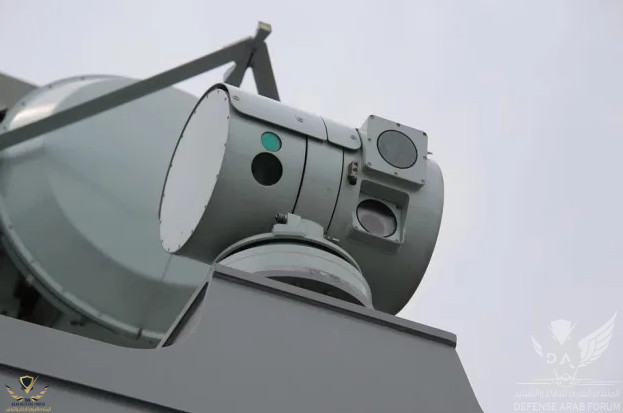

- عدد 1 نظام مراقبة واستطلاع وتحديد الأهداف الكهروبصري DCoMPASS EOTS



أنظمة الحرب الإلكترونية

من شركة Harris الأمريكية

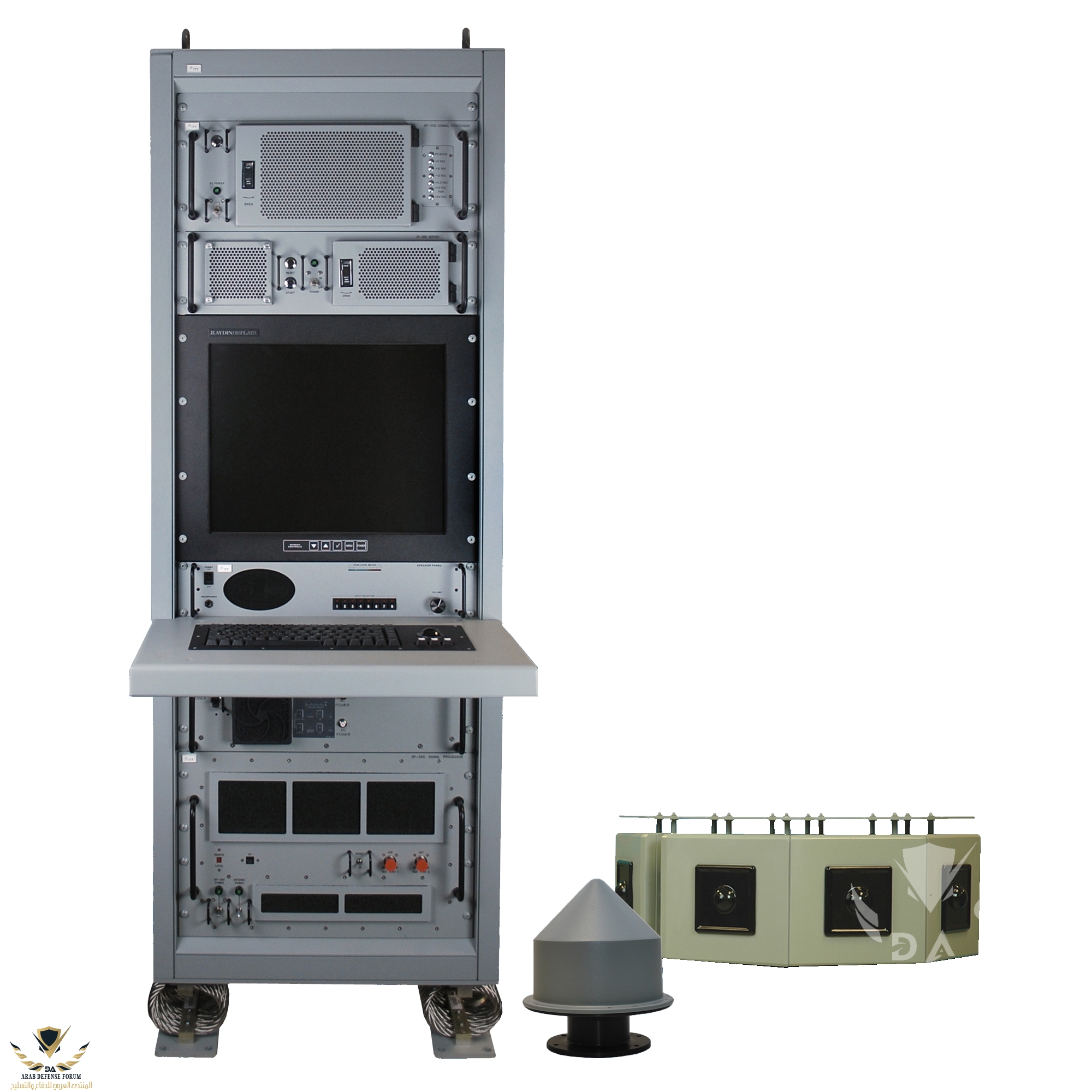

- عدد 1 رادار دعم إلكتروني تكتيكي من طراز ES-3601S

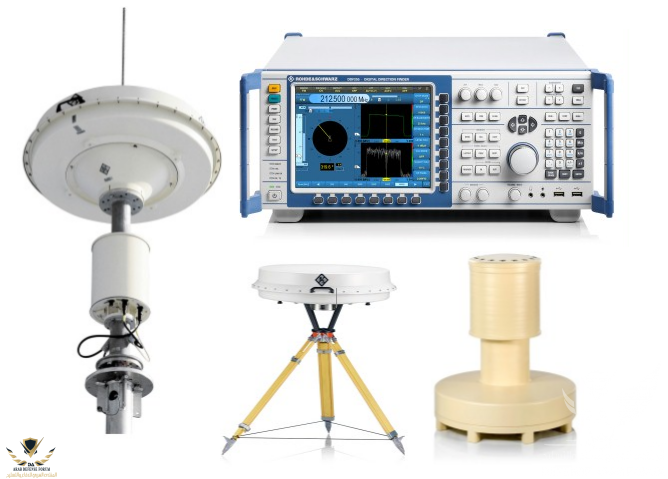

من شركة Rohde & Schwarz الألمانية


- عدد 1 نظام DDF-255




أنظمة الشراك الخداعية

من شركة Terma A/S الدانماركية

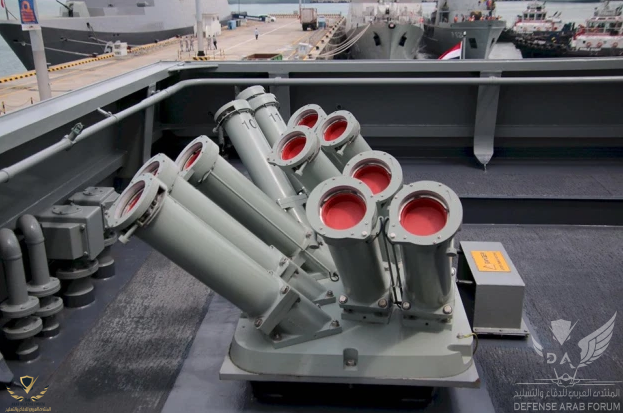

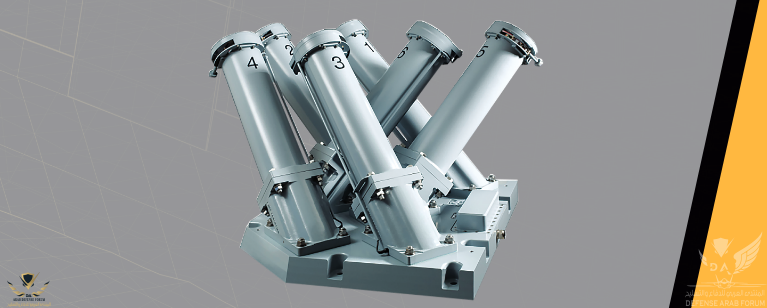

- نظام الشراك الخداعية المتعدد الاستخدام من طراز C-Guard DL-12T Mk 137





* يوفر هذا النظام حماية على مدار 360 درجة حيث يعمل على مجابهة الصواريخ التي تعمل ببواحث الأشعة تحت الحمراء (IR seekers missiles) والصواريخ المتصلة عن طريق ترددات الراديو قصيرة المدى (RF missiles) و كذا طوربيدات الجيل المتقدم.

من شركة BAE Systems الأمريكية


- نظام الشراك الخداعية المضاد لصواريخ سطح – سطح من طراز Nulka






* نظام فريد من نوعه تم تطويره بالشراكة بين الولايات المتحدة الأمريكية وأستراليا، يستىخدم لحماية قطع السطح من الصواريخ المضادة للسفن (صواريخ سطح – سطح) ذات التوجيه الراداري وذلك عن طريق إطلاق مقذوف يظل حائماً في الجو لمدة معينة وفي مسار بعيد نسبياً عن السفينة، وأثناء ذلك يقوم بإطلاق إشعاع كبير مماثل للمقطع الراداري الكبير للسفينة ما يؤدي لجذب الصاروخ إليه بدلاً من السفينة.


من شركة Naval Group الفرنسية.

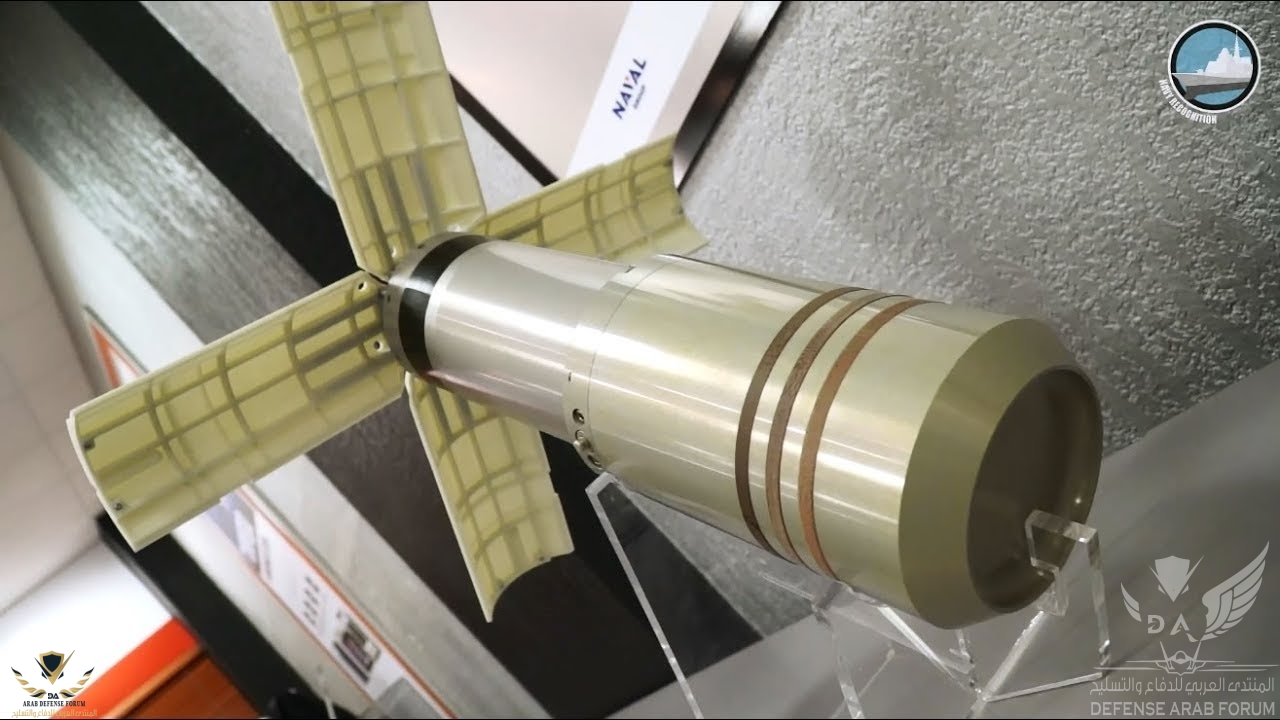

- نظام الشراك الخداعية المضاد للطوربيدات من طراز CANTO-V





* لهذا النظام هدفين رئيسيين هما أولها التشويش على الطوربيد لتخفيف آثاره التدميرية على السفينة وثانيها هو توليد أهداف مزيفة بغرض تشتيت الطوربيد وإرباكه، ويتم ذلك عن طريق إصداره للآلاف من الموجات الصوتية المزيفة بشكل متجدد تغطي 360 درجة حوله ما يعمل على إشباع السونار و نظام معالجة البيانات الموجودين في الطوربيد ما يؤدي إلى إضاعة وقت الطوربيد في البحث عن الهدف الحقيق وبالتالي استنفاد طاقته.


الــتــســلـــــيـــــــــــــــــــــــــــــح

مدفع رئيسي من طراز OTO Melara 76/62 Super Rapid

- بمدى 16 كيلومتر باستخدام الذخيرة القياسية
- بمدى 20 كيلومتر باستخدام ذخيرة المدى المعزز
- بمدى 40 كيلومتر باستخدام ذخيرة من طراز فولكانو (VULCANO)




نظام الدفاع ضد التهديدات الجوية Phalanx CIWS 20 mm من شركة General Dynamics الأمريكية



عدد 2 مدفع رشاش ذي تحكم آلي من طراز 30mm DS30M Mark 2 من شركة Alliant Techsystems الأمريكية

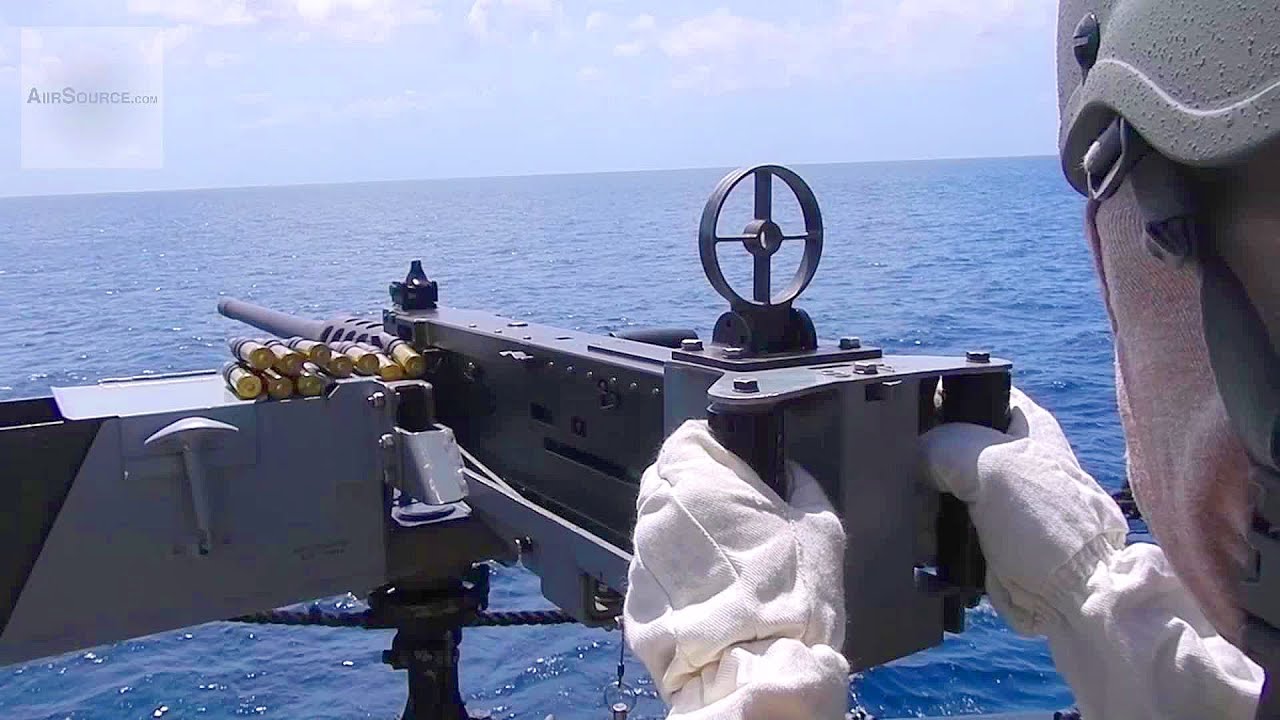

عدد 2 رشاش من طراز M2 Browning .50 caliber عيار 12.7 * 99 ملم


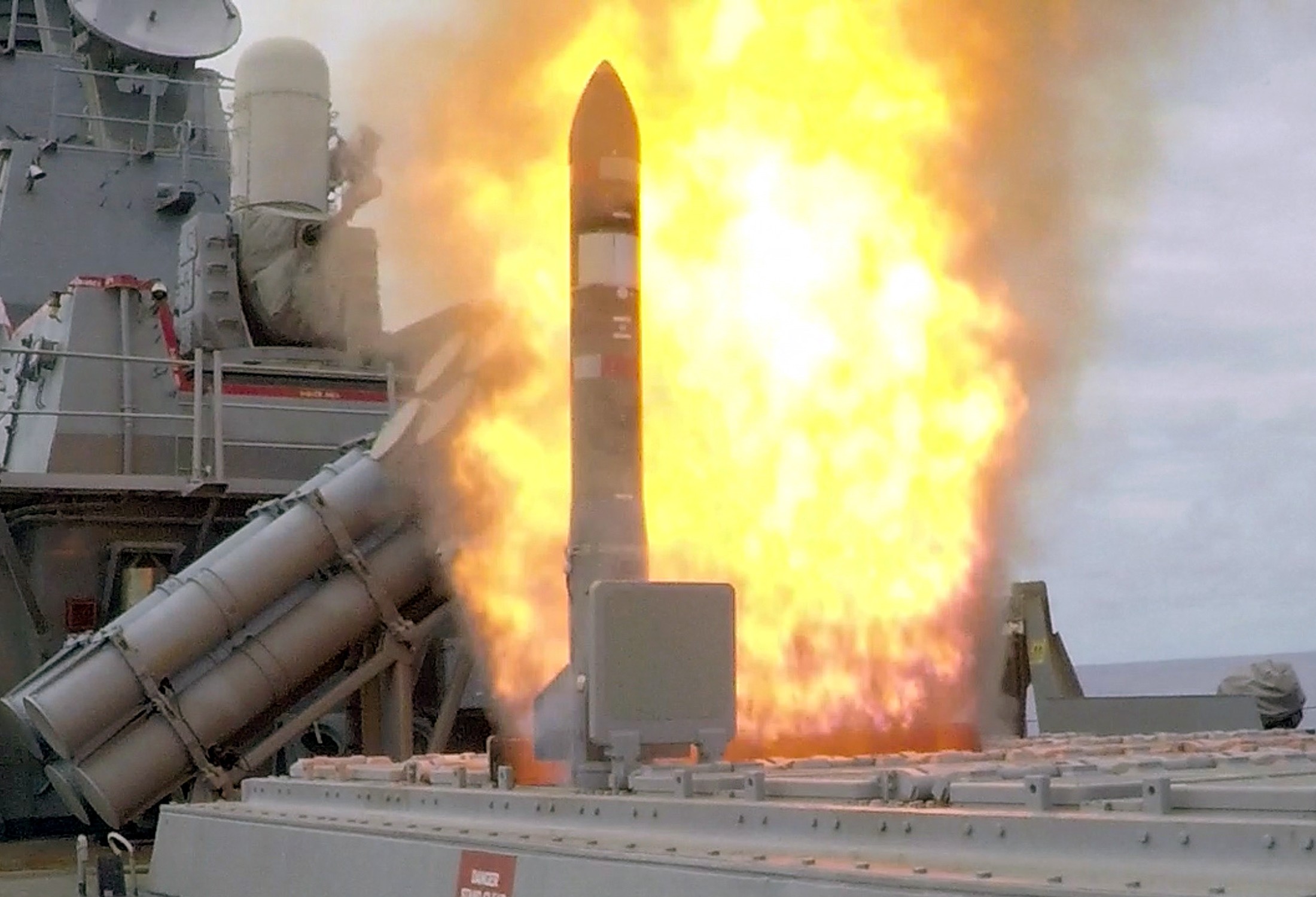

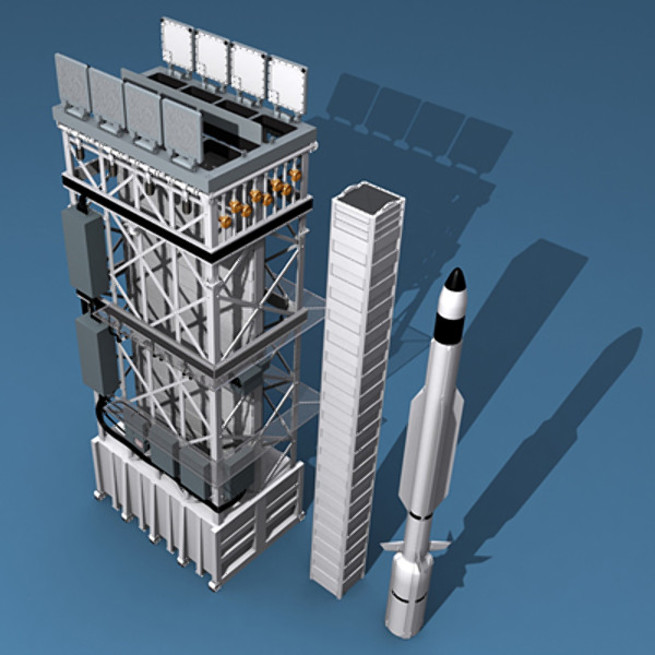

عدد 8 خلايا إطلاق عامودي من طراز Mark 41 قادرة على إطلاق التالي :



- 32 صاروخ RIM-162 Evolved SeaSparrow (ESSM) للدفاع الجوي

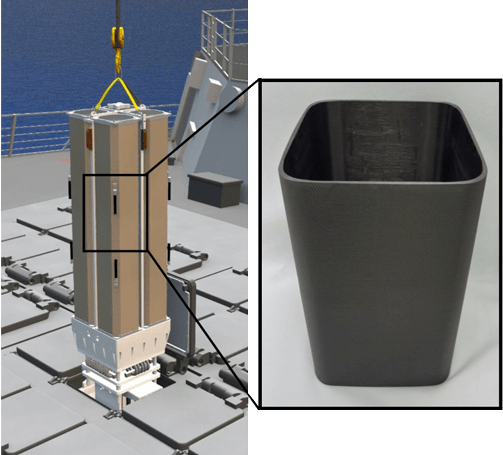

* وذلك لأن كل خلية من خلايا الإطلاق Mark 41 تتسع لحاوية رباعية (Quad Canister) أي تحتوي على 4 صواريخ RIM-162 Evolved SeaSparrow (ESSM) كما في الشكل التالي:



* الأبعاد : ( الطول : 3.6 متر x القطر : 20.5 سنتيمتر)

* الوزن : 280 كجم .

* السرعة : أكثر من 4 ماخ = 4900.2 كيلومتر / ساعة

* التوجيه : يعمل بنمط التوجيه الراداري شبه النشط Semi Active Radar Homing حيث يقوم رادار السفينة بإرسال إشاراته لرصد الهدف المعادي ثم يستقبل الصاروخ الإشارات المرتدة ليقوم بتعديل مساره بنفسه حتي إصابة الهدف .

* وزن الرأس الحربي : 39 كيلوجرام .

* المدى : حوالي 50 كيلومتر .


- أو : 8 صواريخ RUM-139 VL-ASROC المضادة للغواصات

* هو صاروخ مضاد للغواصات يطلق عامودياً باستخدام خلايا الإطلاق العامودي.

* الأبعاد ( الطول 5.1 متر x القطر 35.8 سنتيمتر )

* رأسه الحربي مكون من طوربيد Mk-46 أو طوربيد Mk-54 MAKO

* المدى : 22 كيلومتر.







- أو مزيج من النوعين (غالباً 16 صاروخ RIM-162 Evolved SeaSparrow و 4 صواريخ RUM-139 VL-ASROC)


عدد 2 قاذف ثلاثي للطوربيدات من طراز Mark 32 SVTT

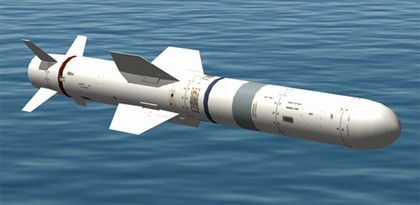

عدد 8 صواريخ مضادة للسفن من طراز RGM-84L Block II Harpoon من شركة Boeng الأمريكية

* المدى : 124 كيلومتر

* الوزن : 690 كيلوجرام

* الأبعاد ( الطول : 4.6 متر x القطر : 34.4 متر )





تحمل الفرقاطة مروحية من طراز MH-60 Seahawk

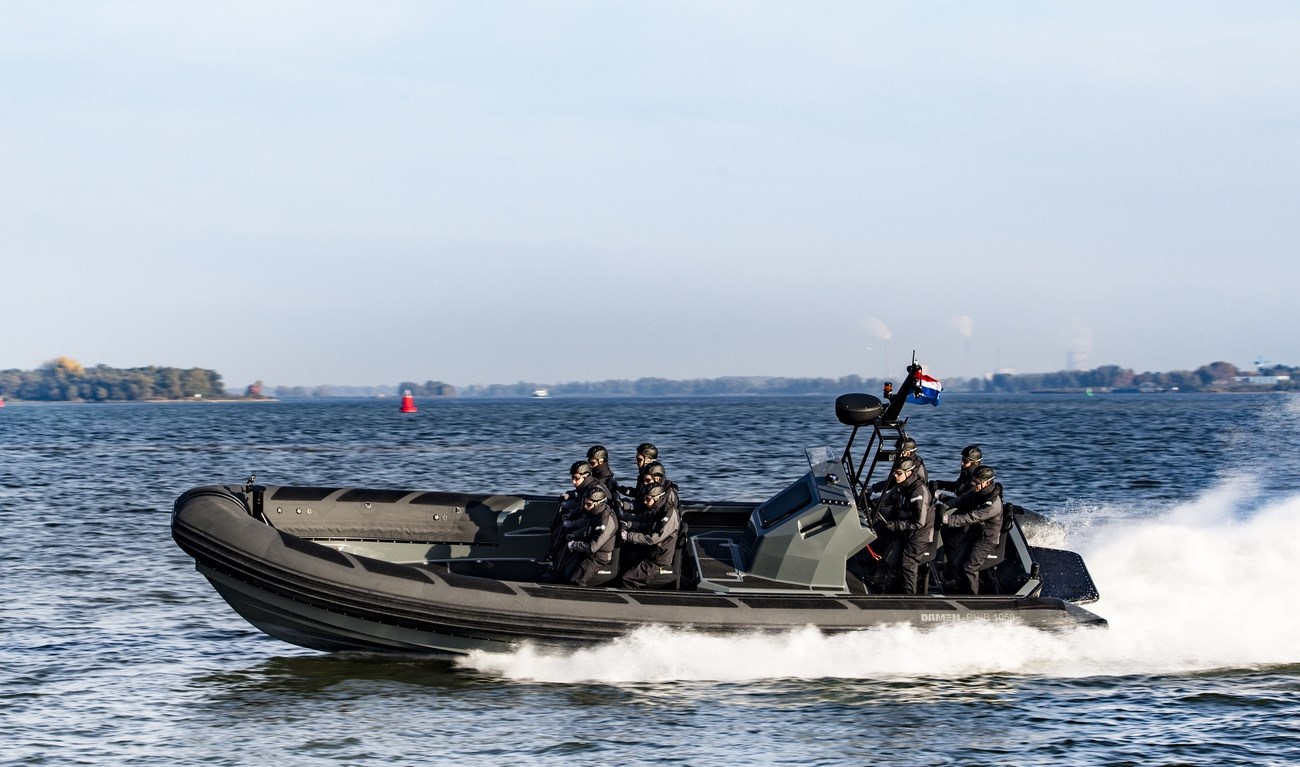

بالإضافة إلى زورق من طراز RHIB
