البانتسير الصيني Sky Dragon 12 - ( ا Short Range Air Defense System )

[Saudi silent]

Sky Dragon 12 هو نظام دفاع جوي قصير المدى تم تطويره وتصنيعه بواسطة شركة الدفاع الصينية NORINCO
تم الكشف عن النظام لأول مرة خلال معرض الدفاع في جنوب أفريقيا ، AAD ، سبتمبر 2014
تم تصميم النظام لمرافقة الأرتال او حماية نقاط معينة ويستطيع صد اغلب الأهداف الجوية
مثل الطائرات والمروحيات وصواريخ كروز والطائرات بدون طيار و الأسلحة الموجهة بدقة ،

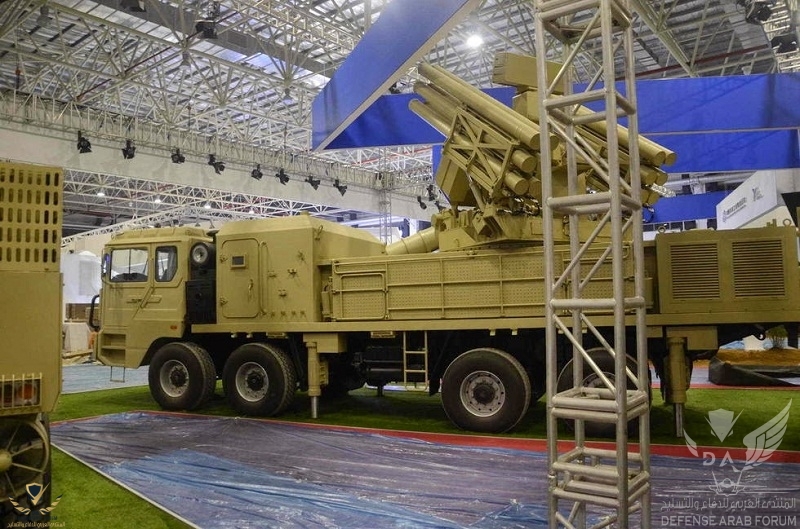

تم تجهيز مركبة الإطلاق Sky Dragon 12 بمنصة مزودة بــ 12 صاروخ جاهز للإطلاق

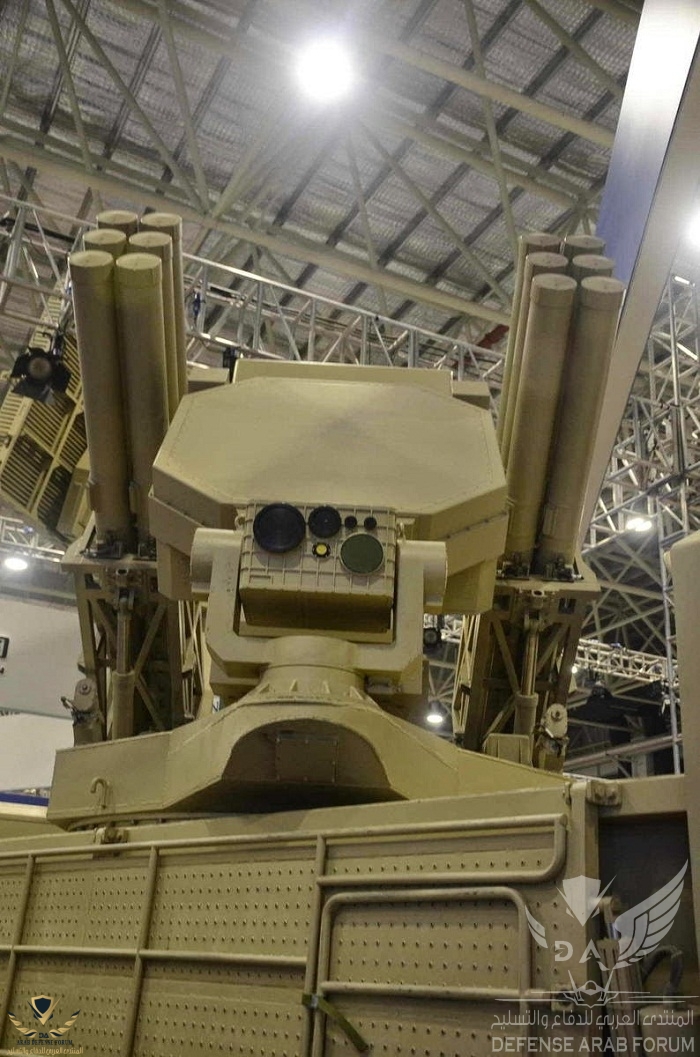

وتحمل المنصة رادار توجيه - تتبع Ku-band و 6 قاذفات صواريخ أسطوانية الشكل على كل جانب

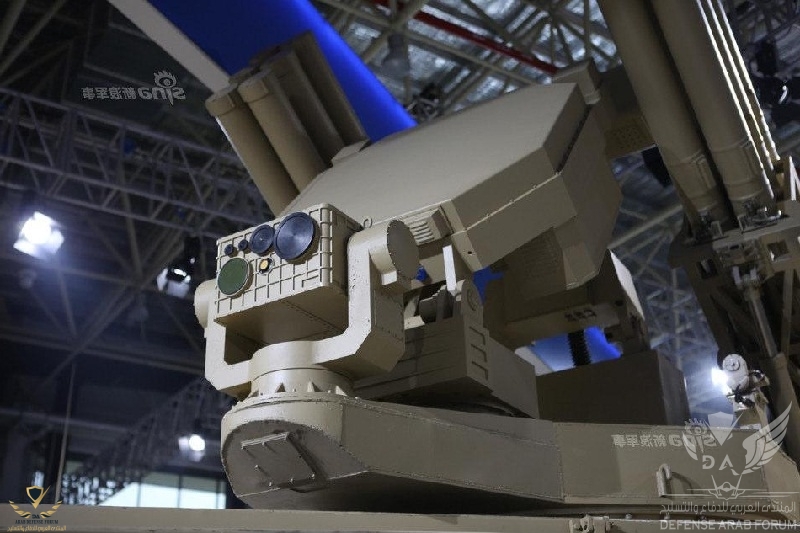

كما تم تجهيز النظام بجهاز تعقب كهروبصري (EO) يقع أسفل رادار التوجيه ويبلغ المدى الأقصى
للتتبع الكهروبصري 12 كم ،ويبلغ ايضآ مدى الكشف الخاص برادار التوجيه 12 كم

تم تجهيز Sky Dragon بـ 12 صاروخ من نوع Tianlong 12 / SD-12 / FK-1000 وهو صاروخ روسي 9M311 تم تصديره
إلى الصين في عام 2005 (تسمية الناتو SA-19 Grison) ويزن 40 كجم ورأسه الحربي 9 كجم ويبلغ طوله 2.5 م
والسرعة القصوى للصاروخ هي 900 متر / ثانية ويمكن أن يعترض اهداف تسير بسرعات تصل إلى 500 متر / ثانية
يتراوح مدى صاروخ FK-1000 من 2 إلى 12 كم ويمكن استخدامه على ارتفاع 15 م إلى 5000 م

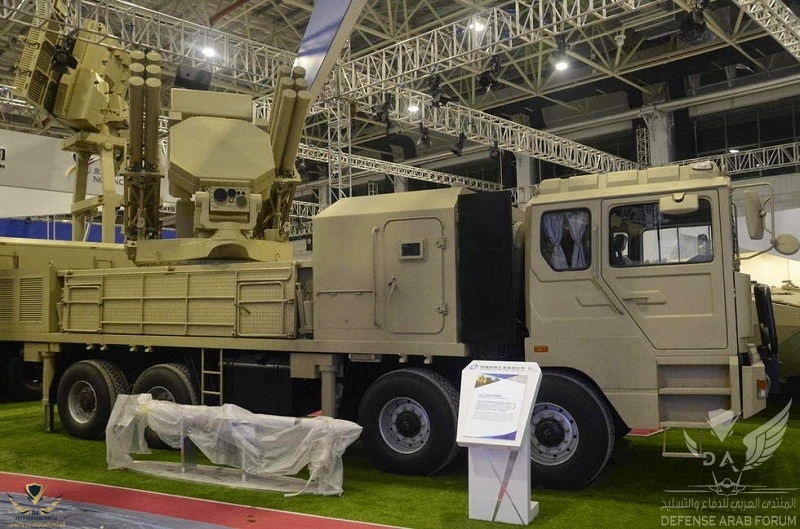

يستند نظام الدفاع الجوي الصيني على شاحنة SHACMAN الصينية
وقد تم تجهيز الجزء الأمامي من الشاحنة بكابينة الطاقم مع باب واحد على كل جانب
الطاقم مكون من ثلاثة أشخاص وتوجد غرفة خلف الكابينة للتحكم في جميع عمليات إطلاق النار

يمكن لـ Sky Dragon 12 اعتراض تهديدات متعددة في وقت واحد في نطاق أقصى يبلغ 12 كم وارتفاع 5 كم
كما أن لديه قدرة قتالية مستقلة جيدة وفي الوقت نفسه يمكن دمجه مع مدافع مضادة للطائرات 35 مم
لتشكيل نظام دفاع جوي متعدد الاستخدامات

النظام يكون جاهز لإطلاق النار في موقع جديد بعد 15 دقيقة من توقف المركبة فقط !
يتلقى النظام معلومات الحالة الجوية وتعيين الهدف من رادار NORINCO FW2 FCS أو IBIS80 3D
ليصبح قادر على الكشف عن الطائرات في أقصى مدى 35 كم وصواريخ الكروز على بعد 15 كم
كما يبلغ ارتفاع الكشف الأقصى 6000 متر وكل مركبة قادرة على إشراك 4 أهداف مختلفة
في وقت واحد عن طريق إطلاق 4 صواريخ في أقل من بضع ثواني

★ المنتدى العربي للدفاع والتسليح ★
@Saudi silent ​



[هيرون]

مدى الأشتباك أقل من بانتسير فقط ١٢ كم



[abdallahch]

مدى الأشتباك أقل من بانتسير فقط ١٢ كم

ليس مدى الاشتباك فقط اقل ... لو بحثت لوجدت اغلب مكونات النظام روسية مستوردة والتي غير مستوردة ستجدها مستنسخة من الروسية ..الصين مع كل امكانياتهم المالية الهائلة مازالو يستنسخون ابسط الاشاء حتى العربات والشاحنات امرهم عجيب



[Anti-aircraft]

يالها من منظومة تافهة وغير هامة بالمرة
اقصى ارتفاع اشتباك 5 كلم واقصى مدى 12 كلم
لا امكانية للاشتباك من الحركة ويحتاج 15 دقيقة كاملة بعد التوقف ليصبح جاهزا ! آمل ان يكون فقط خطئ ترجمة وان المقصود هو 15 ثانية
غياب المدافع الرشاشة الهامة جدا لحماية السلاح نفسه من الاستهداف والتدمير

لماذا لا يقومون بتصميم منظومتهم الخاصة بدلا من هذا المسخ​



[aamigoo]

حل منخفض التكلفة للدول ذات الميزانيات الضعيفة



[Anti-aircraft]

ليس مدى الاشتباك فقط اقل ... لو بحثت لوجدت اغلب مكونات النظام روسية مستوردة والتي غير مستوردة ستجدها مستنسخة من الروسية ..الصين مع كل امكانياتهم المالية الهائلة مازالو يستنسخون ابسط الاشاء حتى العربات والشاحنات امرهم عجيب

الصناعة الصينية هكذا تقوم على مبدأ التقليد والهندسة العكسية للاستفادة من ابتكار وابداع الآخرين وعدم خسارة الوقت والتمويل في البحث والتطوير
لكن هذه الاستراتيجية لها سلبياتها العديدة



[Saudi silent]

يالها من منظومة تافهة وغير هامة بالمرة
اقصى ارتفاع اشتباك 5 كلم واقصى مدى 12 كلم
لا امكانية للاشتباك من الحركة ويحتاج 15 دقيقة كاملة بعد التوقف ليصبح جاهزا ! آمل ان يكون فقط خطئ ترجمة وان المقصود هو 15 ثانية
غياب المدافع الرشاشة الهامة جدا لحماية السلاح نفسه من الاستهداف والتدمير

لماذا لا يقومون بتصميم منظومتهم الخاصة بدلا من هذا المسخ​

اخي @Anti-aircraft البانتسير الروسي واجه صعوبة في الأشتباك مع هدف يبعد عنه 4 كلم فقط !!
اذا تذكر مقطع الضابط الاماراتي في ليبيا ! ميزة الصينيين انهم لا يغشون احد في اسلحتهم
اذا قالو ( 12 كلم ) معناه 12 كلم لا زيادة ولا نقصان



[abdallahch]

يالها من منظومة تافهة وغير هامة بالمرة
اقصى ارتفاع اشتباك 5 كلم واقصى مدى 12 كلم
لا امكانية للاشتباك من الحركة ويحتاج 15 دقيقة كاملة بعد التوقف ليصبح جاهزا ! آمل ان يكون فقط خطئ ترجمة وان المقصود هو 15 ثانية
غياب المدافع الرشاشة الهامة جدا لحماية السلاح نفسه من الاستهداف والتدمير

لماذا لا يقومون بتصميم منظومتهم الخاصة بدلا من هذا المسخ​

5 كلم ارتفاع الافضل استخدام مانباد ارخص واكثر فاعلية



[Anti-aircraft]

اخي @Anti-aircraft البانتسير الروسي واجه صعوبة في الأشتباك مع هدف يبعد عنه 4 كلم فقط !!
اذا تذكر مقطع الضابط الاماراتي في ليبيا ! ميزة الصينيين انهم لا يغشون احد في اسلحتهم
اذا قالو ( 12 كلم ) معناه 12 كلم لا زيادة ولا نقصان

الهدف هو هدف تدريبي جد صغير وفي حين البانتسير واجه صعوبة في الاشتباك انظمة مشابهة غربية قد لا تتمكن من الاشتباك مطلقا
اضف الى ان الطاقم متدرب والمدرب يقوم بالتوجيه والتصحيح وليس ادارة المنظومة بنفسه فطبيعي الاداء سيكون مختل



[F22 Raptor]

اخي @Anti-aircraft البانتسير الروسي واجه صعوبة في الأشتباك مع هدف يبعد عنه 4 كلم فقط !!
اذا تذكر مقطع الضابط الاماراتي في ليبيا ! ميزة الصينيين انهم لا يغشون احد في اسلحتهم
اذا قالو ( 12 كلم ) معناه 12 كلم لا زيادة ولا نقصان

و هل دخلت المنظومة الصينية حرب حقيقية حتى حكمت بأن الصينيين لا يغشون أحد في أسلحتهم



[جيرارد]

الصناعة الصينية هكذا تقوم على مبدأ التقليد والهندسة العكسية للاستفادة من ابتكار وابداع الآخرين وعدم خسارة الوقت والتمويل في البحث والتطوير
لكن هذه الاستراتيجية لها سلبياتها العديدة

بلدك لا يصنع حتى ابرة و تضحك على الآخرين، تلك المفاهيم جعلتكم في مؤخرة بل في قاع الأمم، الولايات المتحدة الأمريكية القوة العظمى كانت تسرق الملكية الفكرية للامبراطورية البريطانية لهذا أصبحت هي ما عليه الآن.
ليس دفاع عن الصين لكن الصين لديها قاذفات شبحية و طائرات جيل خامس و رادارات متفوقة و صواريخ بالستية و اسطول بحري تحلم به روسيا فقط بربعه و يأتي البعض من بلد لا تصنع حتى ابرة الخياط يتهكم عليهم​



[Anti-aircraft]

5 كلم ارتفاع الافضل استخدام مانباد ارخص واكثر فاعلية

حسنا المانباد ربما لا تستطيع تجاوز ارتفاع 4.5 كلم لكن على الاقل يجعلون المنظومة قادرة على الاشتباك لارتفاع 7 كلم لصعوبة عمليات القصف من ارتفاعات اعلى لكن بارتفاع 5 كلم وسماء صافية سيقوم العدو بتوجيه قنابله من فوق الهدف بكل اريحية من خارج نطاق عمل المنظومة
وطبعا البعض سيقول انه جزء من منظومة متكاملة لكن المنظومة المتكاملة من شروط فعاليتها هو تشابك وتداخل نطاقات الرماية جيدا حتى لا يلعب العدو على الاختراق من الفواصل بينها او يركز على منظومة معينة متفاديا الاخرى بسهولة



[جيرارد]

أين اس 300 و البانتسير من القصف الاسرائيلي على إيران قبل أيام، الطائرات الاسرائيلية فضحت ما يسمى بالتطبيل الدفاع الجوي الروسي لا في سوريا او إيران او في حتى روسيا نفسها.
البانتسير انفضح من درونز بدائي تركي كيف بالدرونات الانتحارية و صواريخ الكروز و الصواريخ الانزلاقية ​



[abdallahch]

بلدك لا يصنع حتى ابرة و تضحك على الآخرين، تلك المفاهيم جعلتكم في مؤخرة بل في قاع الأمم، الولايات المتحدة الأمريكية القوة العظمى كانت تسرق الملكية الفكرية للامبراطورية البريطانية لهذا أصبحت هي ما عليه الآن.
ليس دفاع عن الصين لكن الصين لديها قاذفات شبحية و طائرات جيل خامس و رادارات متفوقة و صواريخ بالستية و اسطول بحري تحلم به روسيا فقط بربعه و يأتي البعض من بلد لا تصنع حتى ابرة الخياط يتهكم عليهم​

قاذفات وطائرات شبحية ورادارات متفوقة ومن الذي يستورد محركات طائراته و قاذفاته و راداراته من روسيا



[abdallahch]

أين اس 300 و البانتسير من القصف الاسرائيلي على إيران قبل أيام، الطائرات الاسرائيلية فضحت ما يسمى بالتطبيل الدفاع الجوي الروسي لا في سوريا او إيران او في حتى روسيا نفسها.
البانتسير انفضح من درونز بدائي تركي كيف بالدرونات الانتحارية و صواريخ الكروز و الصواريخ الانزلاقية ​

ومن الذي استورد الاس 400 والسو 35



[جيرارد]

قاذفات وطائرات شبحية ورادارات متفوقة ومن الذي يستورد محركات طائراته و قاذفاته و راداراته من روسيا

هل روسيا تمتلك مثل هذه القاذفة بل حتى تحلم بها، إلى قاذفتها من الجيل السابق السوفياتي القديم H-20​



[Saudi silent]

و هل دخلت المنظومة الصينية حرب حقيقية حتى حكمت بأن الصينيين لا يغشون أحد في أسلحتهم

دول عربية عدة تشغل معدات صينية لم اسمع او ارى تقرير يحكي بأن الصينيين
قامو بالغش في المدى او الارتفاع كما يفعل الروس حتى مع اقرب حلفائهم ( سوريا ) على سبيل المثال !!



( the effective range is far short from what is claimed )

Defense World

View News at Defense World

www.defenseworld.net



[Anti-aircraft]

بلدك لا يصنع حتى ابرة و تضحك على الآخرين، تلك المفاهيم جعلتكم في مؤخرة بل في قاع الأمم، الولايات المتحدة الأمريكية القوة العظمى كانت تسرق الملكية الفكرية للامبراطورية البريطانية لهذا أصبحت هي ما عليه الآن.
ليس دفاع عن الصين لكن الصين لديها قاذفات شبحية و طائرات جيل خامس و رادارات متفوقة و صواريخ بالستية و اسطول بحري تحلم به روسيا فقط بربعه و يأتي البعض من بلد لا تصنع حتى ابرة الخياط يتهكم عليهم​

حسنا انت مخطئ في موضوع ان بلدي لا يصنع حتى ابرة فهذه فكرة قديمة لها عشرات السنين ومن اراد تحديث معلوماته فليبحث شيئ سهل

سرقة الملكية الفكرية شيئ .. وان تبني منظومة صناعية كاملة على هذا الاساس شيئ مختلف ومن السخيف ادعاؤك ان الولايات المتحدة اصبحت ماعليه الان بسرقتها الملكية الفكرية لدولة بريطانيا
تتكلم عن روسيا لحد الان محركات الطائرات الصينية اما روسية اما مستنسخة من الروسية السو35 والاس400 توسلت الصين للحصول عليها في محاولة للتقليد والاستفادة منها في تطوير اسلحتها



[abdallahch]

مشاهدة المرفق 284498

هل روسيا تمتلك مثل هذه القاذفة بل حتى تحلم بها، إلى قاذفتها من الجيل السابق السوفياتي القديم H-20​

في اي عام دخلت الخدمة



[Saudi silent]

مدى الأشتباك أقل من بانتسير فقط ١٢ كم

اشك اساسآ ان مدى البانتسير يفوق الـ12 كم !!
