ZBL-09
SNOW LEOPARD


* ناقله جند مقاتله صينيه ظهرت لأول مرة عام 2009
من أنتاج
NORINCO

* تسميها بعض المصادر ZBL-08


*تتميز تلك المدرعه بحركيه وسرعه جيدة وتتميز بقدرات ناريه عاليه حيث تستطيع تقديم الاسناد الناري لجنود المشاه وحتى الأشتباك مع دبابات القتال الرئيسية


*بالأمكان تطويع المدرعه لحمل منصات أسلحه أخرى وبأستخدامات متعددة ومتنوعه



Type 92

*حلت تلك المدرعه المقاتله محل ناقلات الجند القديمة وحتى المقاتله منها ك Type 92


* يتألف الطاقم من 3 أفراد مع القدرة على حمل من
7 الى 10جنود



*المدرعه برمائيه بالكامل وبسرعه 8ك/س


* الوزن 21 /15طن

* تحتوي المدرعه على نظام مركزي لنفخ الاطارات ونظام لتحديد المواقع تستخدم للملاحه

*تحتوي كذلك على نظام تكييف أختياري



* الأبعاد : 8 × 3 × 2.1 متر
*تم تزويد المدرعه بنظام رقمي لإدارة ساحه المعركه مع القدرة على تبادل البيانات مع المدرعات الاخرى ومراكز القيادة
.

الحمايه


البدن مصنوع بالكامل من الفولاذ
الملحوم المقاوم للصدأ RHA ويوفر حماية كاملة ضد الطلقات الخارقه عيار 12.7 ملم على القوس الأمامي ومن طلقات 7.62 ملم من الجوانب

وكذلك يوفر البدن حمايه شامله من شظايا قذائف المدفعيه


*بالأمكان تجهيزها بألواح دروع أضافيه حيث توفر الحماية ضد الطلقات الخارقه عيار 25 مم في منطقه القوس الامامي حتى مسافه 1000 متر و 12.7 مم من الجانبين حتى مسافه 100 متر
* نظام الحمايه NBC
* قواذف قنابل دخان
*نظام آلي لأطفاء الحرائق


التسليح



*النسخه القياسيه من المدرعه مزودة ببرج يتسع لشخصين مجهز بالمدفع السوفيتي الأصل A72 عيار 30 مم
مدفع محوي 7,62مم



*تم تحهيز المدرعه بصواريخ موجهه من الجيل الثاني مضادة للدروع نوع Hong Jian
يستطيع هذا الصاروخ الاشتباك مع الاهداف حتى مسافه 3 كلم مع قدرة أختراق حتى 500مم



* توجد نسخه تصديريه تحت أسم VN1


*توجد عدة نسخ مختلفه مبنيه على هيكل تلك المدرعه



نسخه تحمل مدفع 25 مم
***


نسخه تحمل مدفع 105مم
***


نسخه تحمل مدفع 122مم
***


نسخه لسلاح الهندسه
***


نسخه للصيانه والسحب
***


نسخه تحمل نظام دفاع جوي

المحرك

*تم تجهيز المدرعه بمحرك ديزل الماني نوع
DEUTZ BF6M1015
* 390/440 حصان
* السرعه القصوى 100ك/س
* 8 ك/س في الماء


Jabbber



مشاهدة المرفق 273947

ZBL-09
SNOW LEOPARD
مشاهدة المرفق 273950

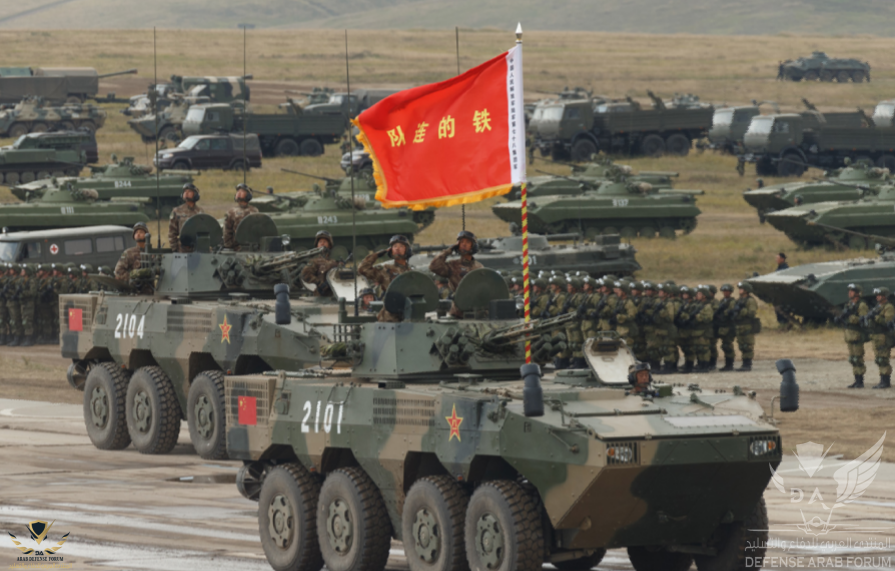

* ناقله جند مقاتله صينيه ظهرت لأول مرة عام 2009
من أنتاج
NORINCO

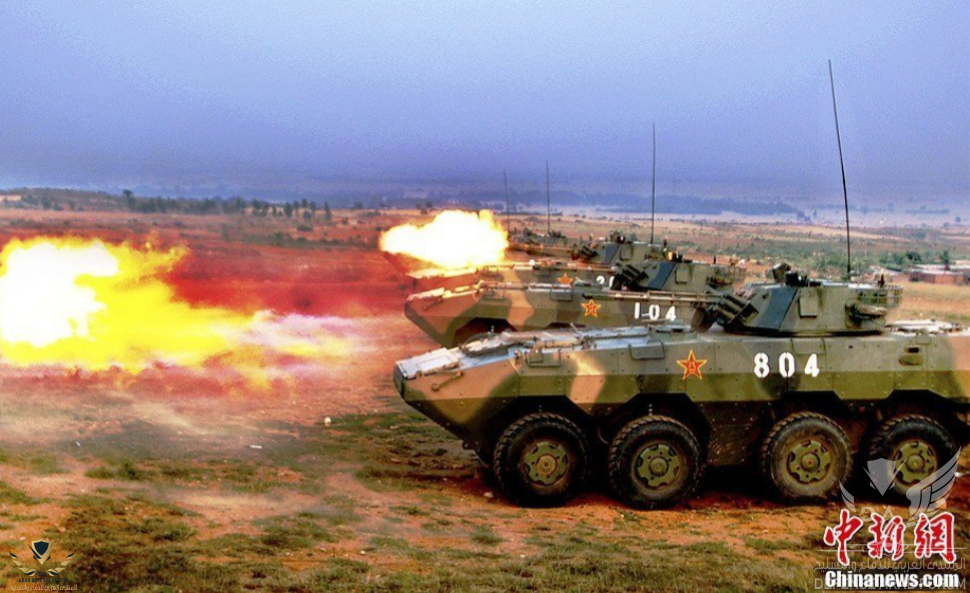

* تسميها بعض المصادر ZBL-08

مشاهدة المرفق 273949
*تتميز تلك المدرعه بحركيه وسرعه جيدة وتتميز بقدرات ناريه عاليه حيث تستطيع تقديم الاسناد الناري لجنود المشاه وحتى الأشتباك مع دبابات القتال الرئيسية


*بالأمكان تطويع المدرعه لحمل منصات أسلحه أخرى وبأستخدامات متعددة ومتنوعه

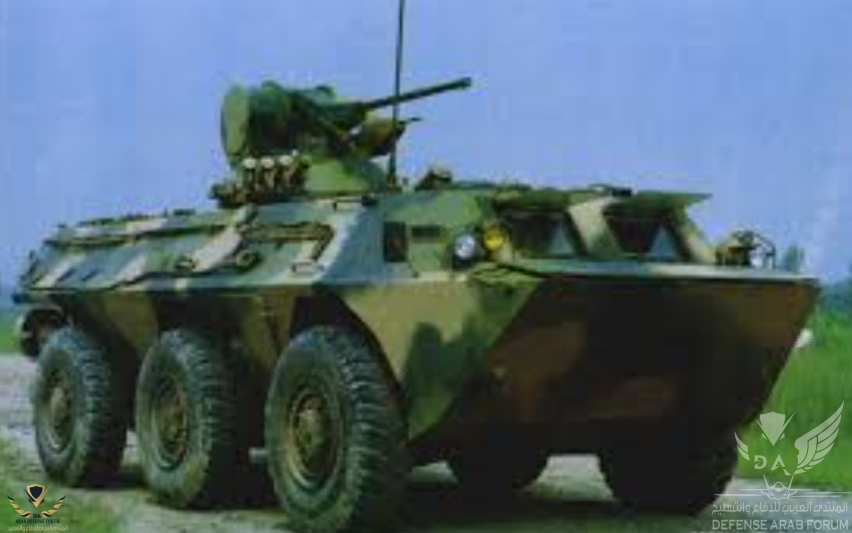

مشاهدة المرفق 273951
Type 92

*حلت تلك المدرعه المقاتله محل ناقلات الجند القديمة وحتى المقاتله منها ك Type 92


* يتألف الطاقم من 3 أفراد مع القدرة على حمل من
7 الى 10جنود


مشاهدة المرفق 273952

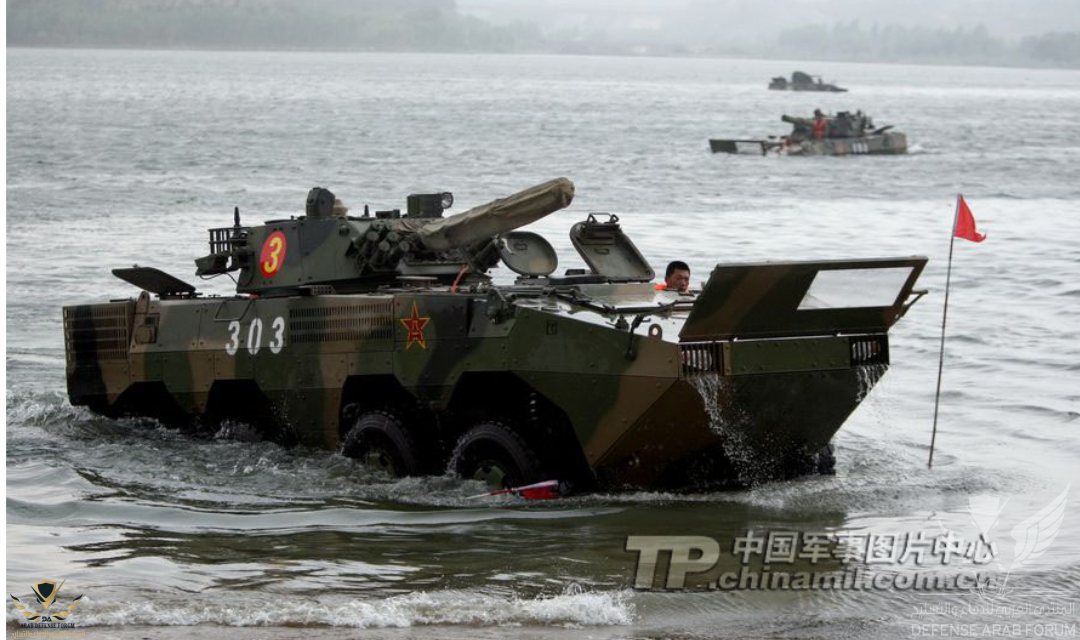

*المدرعه برمائيه بالكامل وبسرعه 8ك/س

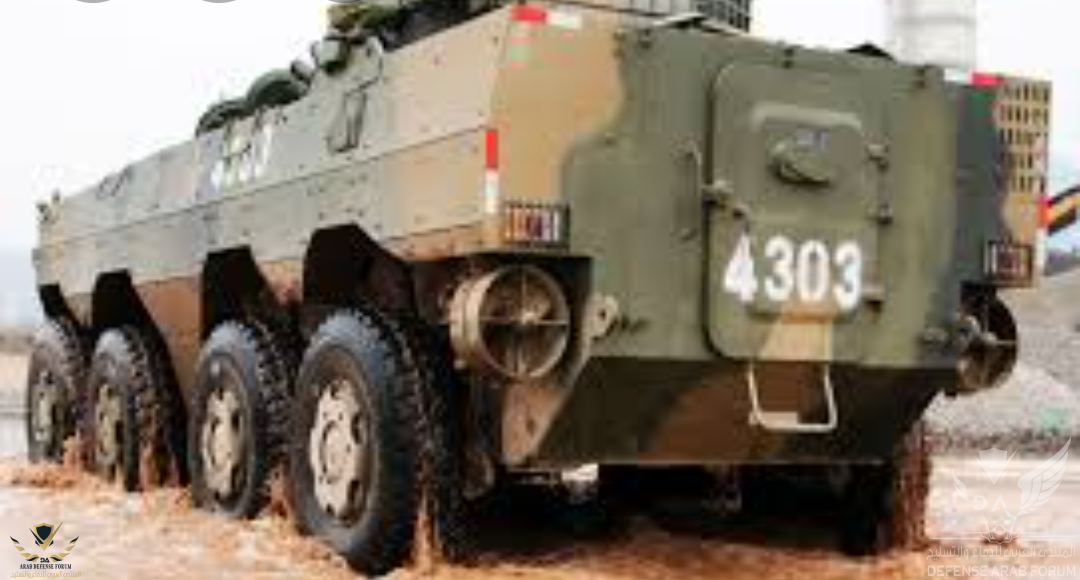

مشاهدة المرفق 273972
* الوزن 21 /15طن

* تحتوي المدرعه على نظام مركزي لنفخ الاطارات ونظام لتحديد المواقع تستخدم للملاحه

*تحتوي كذلك على نظام تكييف أختياري

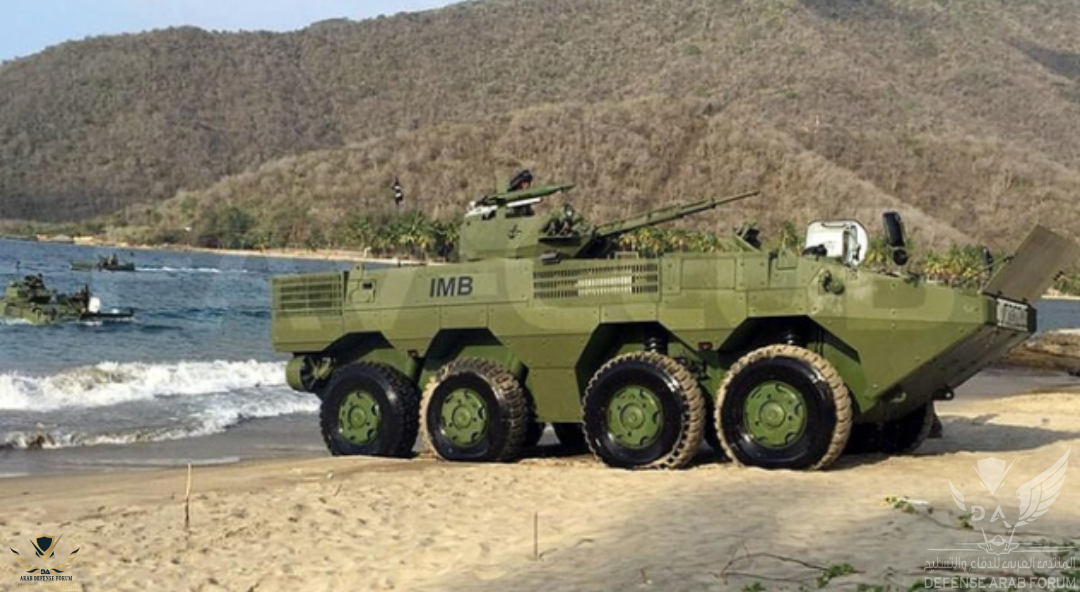

مشاهدة المرفق 273970
* الأبعاد : 8 × 3 × 2.1 متر
*تم تزويد المدرعه بنظام رقمي لإدارة ساحه المعركه مع القدرة على تبادل البيانات مع المدرعات الاخرى ومراكز القيادة
.

الحمايه

مشاهدة المرفق 273959

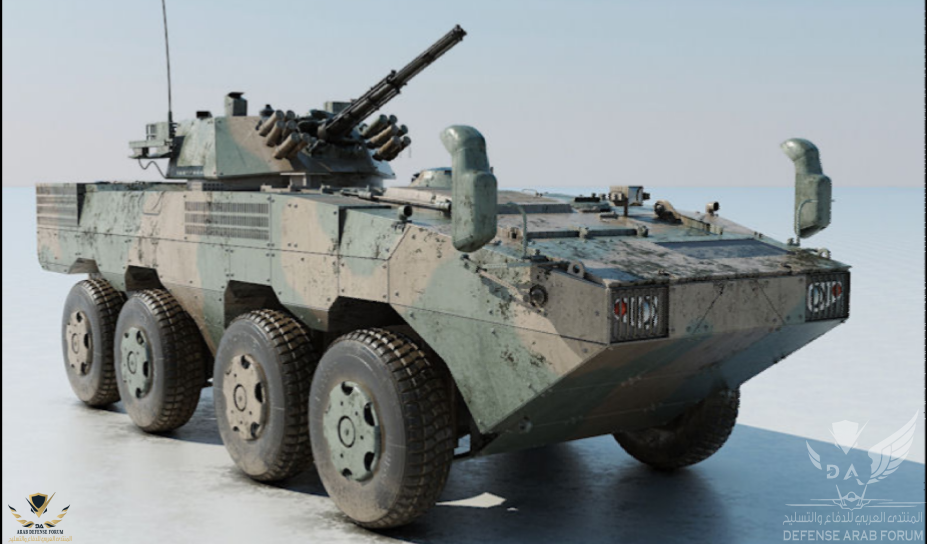

البدن مصنوع بالكامل من الفولاذ
الملحوم المقاوم للصدأ RHA ويوفر حماية كاملة ضد الطلقات الخارقه عيار 12.7 ملم على القوس الأمامي ومن طلقات 7.62 ملم من الجوانب

وكذلك يوفر البدن حمايه شامله من شظايا قذائف المدفعيه
مشاهدة المرفق 273971

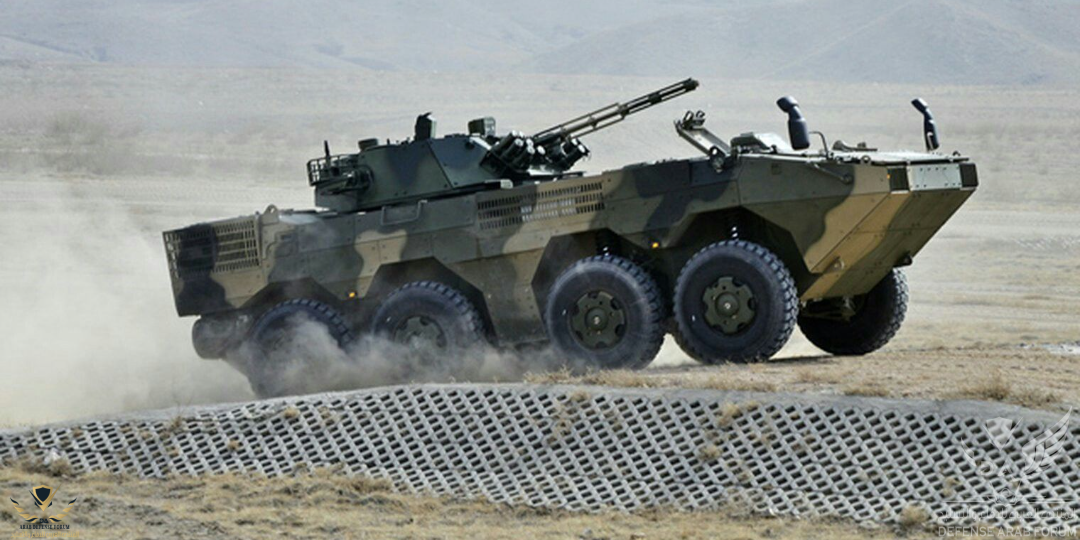

*بالأمكان تجهيزها بألواح دروع أضافيه حيث توفر الحماية ضد الطلقات الخارقه عيار 25 مم في منطقه القوس الامامي حتى مسافه 1000 متر و 12.7 مم من الجانبين حتى مسافه 100 متر
* نظام الحمايه NBC
* قواذف قنابل دخان
*نظام آلي لأطفاء الحرائق


التسليح


مشاهدة المرفق 273957

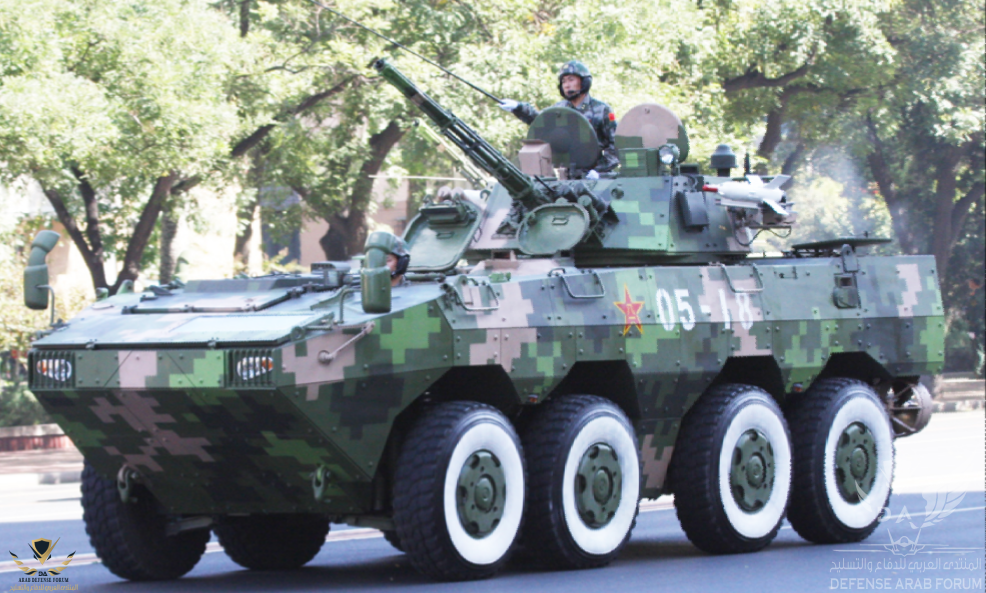

*النسخه القياسيه من المدرعه مزودة ببرج يتسع لشخصين مجهز بالمدفع السوفيتي الأصل A72 عيار 30 مم
مدفع محوي 7,62مم


مشاهدة المرفق 273958

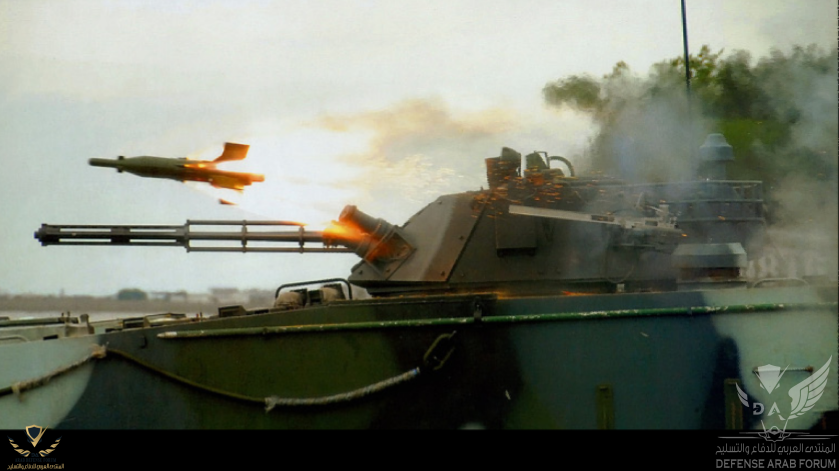

*تم تحهيز المدرعه بصواريخ موجهه من الجيل الثاني مضادة للدروع نوع Hong Jian
يستطيع هذا الصاروخ الاشتباك مع الاهداف حتى مسافه 3 كلم مع قدرة أختراق حتى 500مم


مشاهدة المرفق 273960

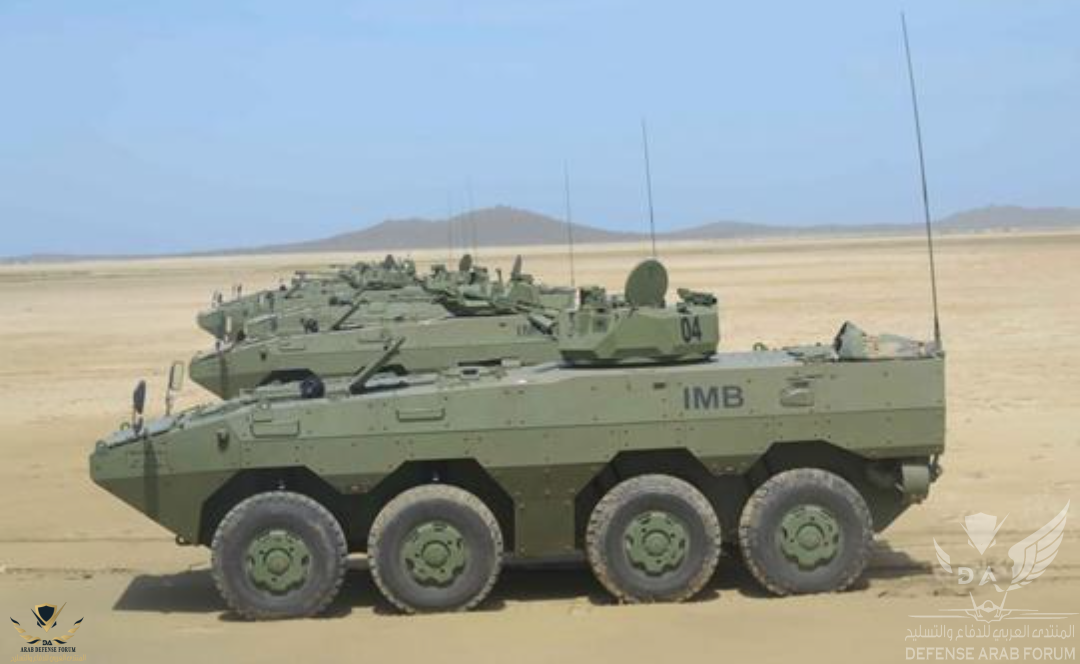

* توجد نسخه تصديريه تحت أسم VN1


*توجد عدة نسخ مختلفه مبنيه على هيكل تلك المدرعه


مشاهدة المرفق 273963

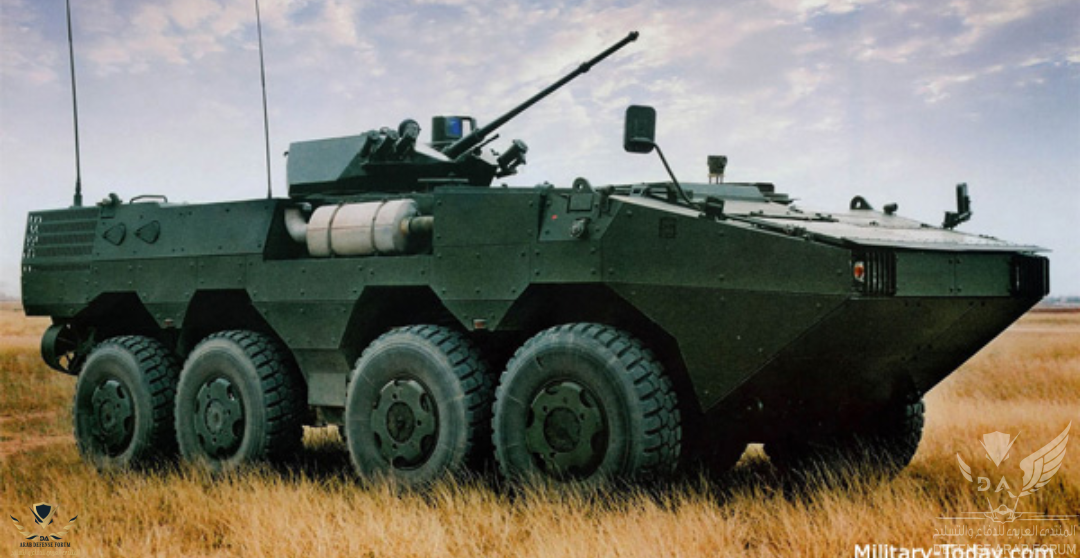

نسخه تحمل مدفع 25 مم
***

مشاهدة المرفق 273965

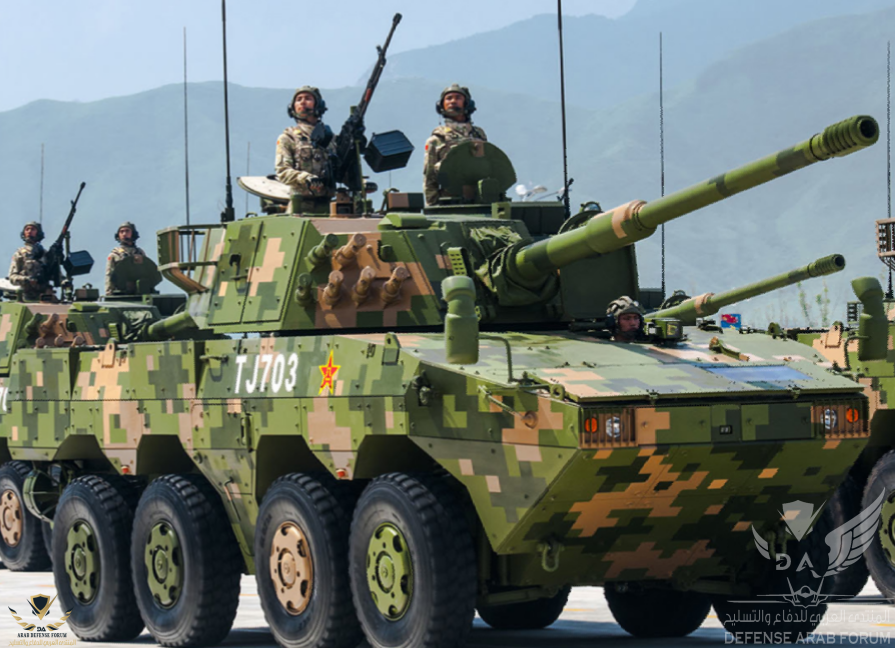

نسخه تحمل مدفع 105مم
***

مشاهدة المرفق 273966

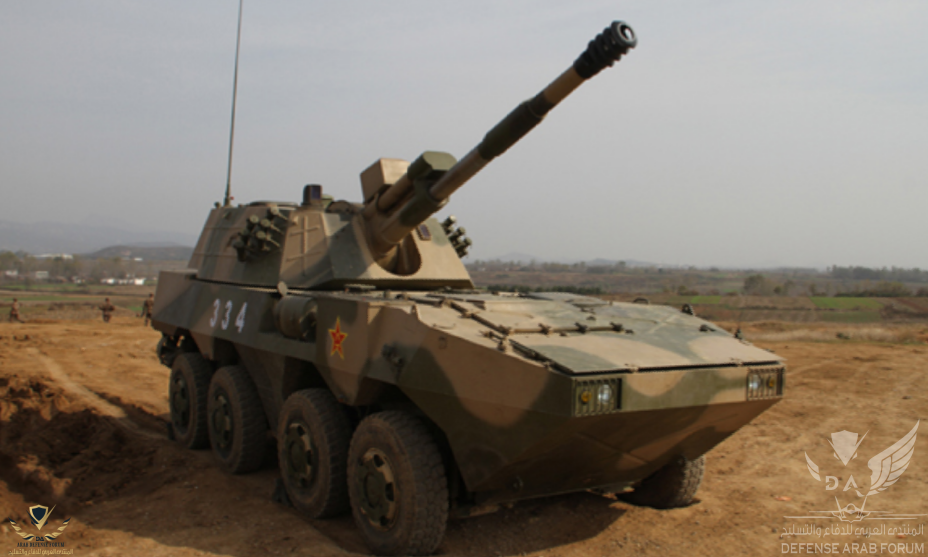

نسخه تحمل مدفع 122مم
***

مشاهدة المرفق 273967
نسخه لسلاح الهندسه
***

مشاهدة المرفق 273968

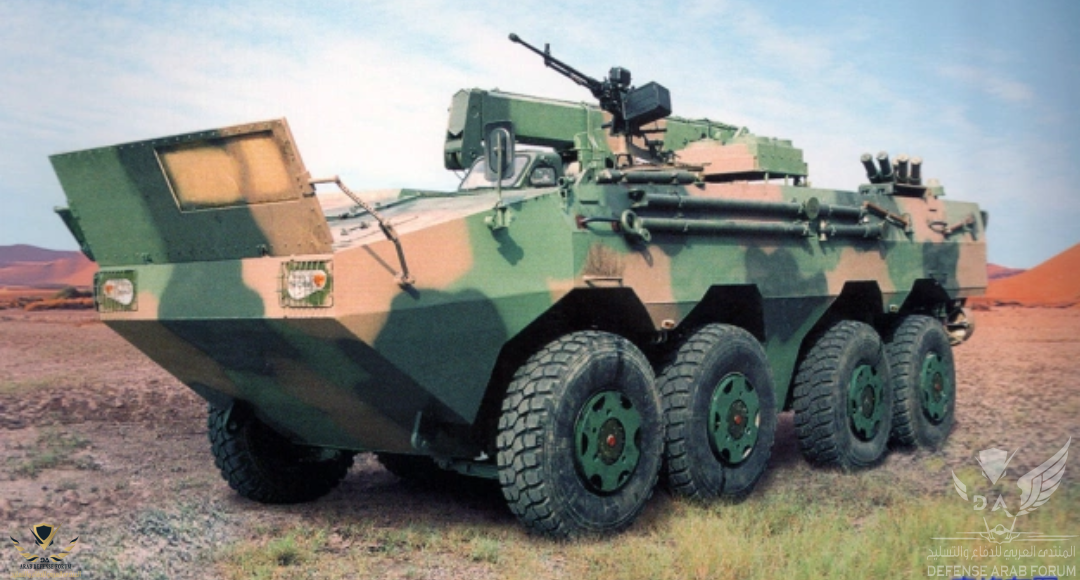

نسخه للصيانه والسحب
***

مشاهدة المرفق 273969

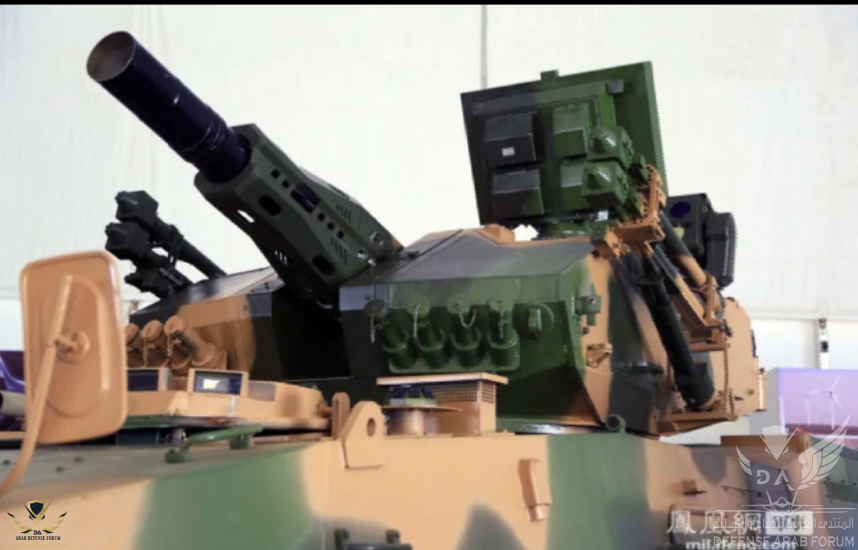

نسخه تحمل نظام دفاع جوي

المحرك

*تم تجهيز المدرعه بمحرك ديزل الماني نوع
DEUTZ BF6M1015
* 390/440 حصان
* السرعه القصوى 100ك/س
* 8 ك/س في الماء


Jabbber

جيدة للدول الفقيرة وتقوم بالواجب خصوصآ ان الصينيين يقدمون هذه المدرعات بنسخ تصديرية رديئة وبسعر زهيد

تم تصديرها الي فنزويلا و نيجيريا و تايلاند ، كان سعر المدرعة الواحدة في صفقة تايلاند حوالي 1.7 مليون دولار.

شكرا جابر قصدك سرعتها ٨ كم/ س
اها صحيح في الماء
لم انتبه

كان موقع البرج متاخر للخلف اكثر من اللازم؟
