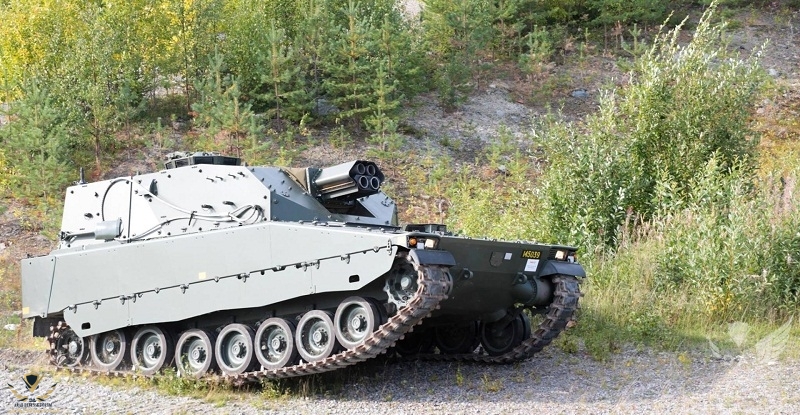

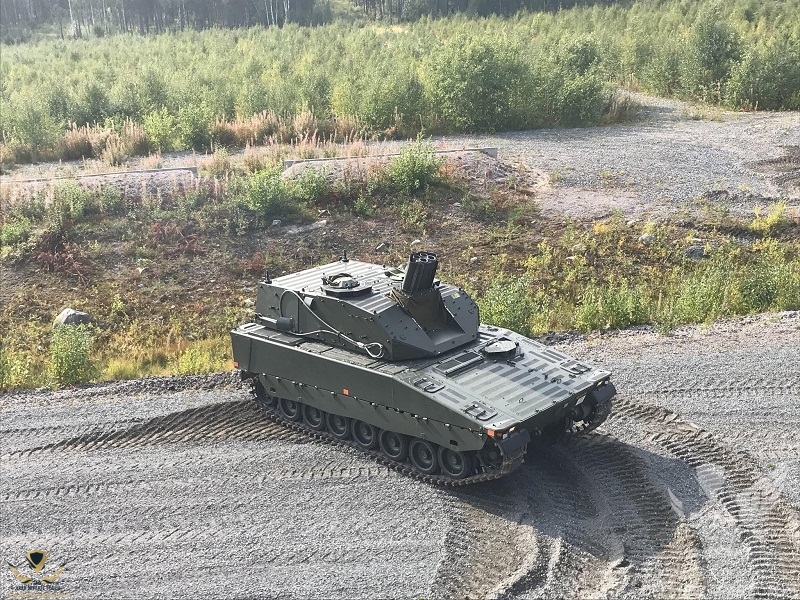

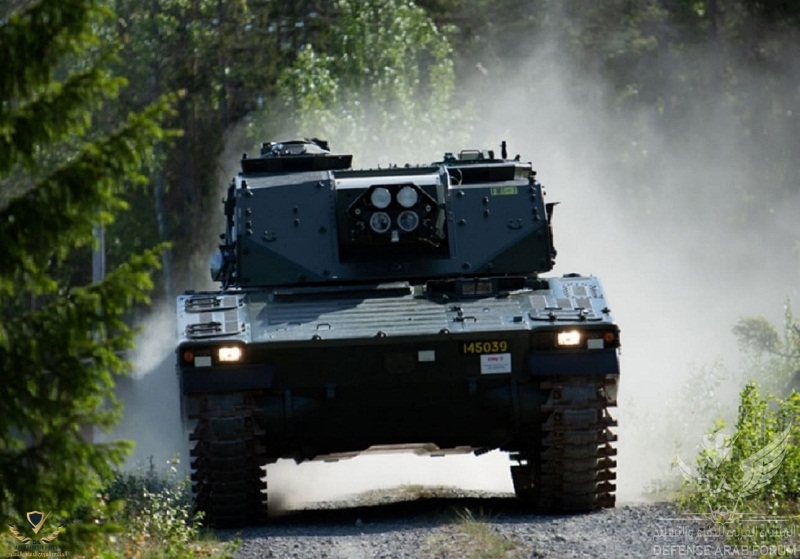

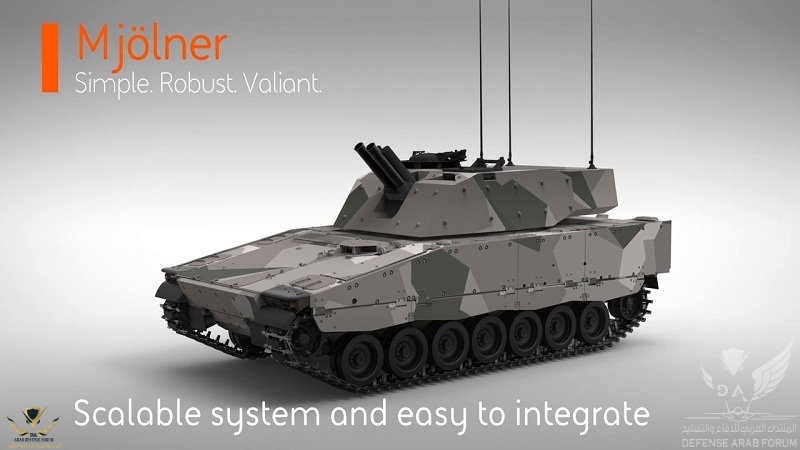

CV90 Mjolner هو نظام مدفع هاون ذاتي الدفع عيار 120 ملم تم تطويره في السويد من قبل BAE Systems Hagglunds تم دمج برج Mjolner الجديد مع قذيفتي هاون 120 ملم على شاسيه مركبة المشاة القتالية السويدية CV90
في الأساطير الشمالية Mjolner هي مطرقة الإله ثور - واحد من أكثر الأسلحة المخيفه القادرة على تسوية الجبال




تم اعتماد هذا المزيج من برج
Mjolner على هيكل CV90 من قبل الجيش السويدي تم توقيع عقد الإنتاج
لـ 40 منظومة مدفعية في عام 2016 وبدأت عمليات التسليم للجيش السويدي في عام 2019 ومن المقرر أن تكتمل
في
عام 2020 وتسمى السويدية Granatkastarpansarbandvagn 90 أو GRKPBV 90
وسيتم استخدامها للزيادة الغير مباشرة في الدعم الناري



يعتبر
Mjolner محاولة أخرى لإنشاء سلاح دعم ناري وثيق بمعدل سريع لاطلاق النار بدلآ من AMOS ,
على الرغم من أنه يحتوي على تصميم أكثر بساطة وهو سلاح أقل تعقيدا بشكل عام

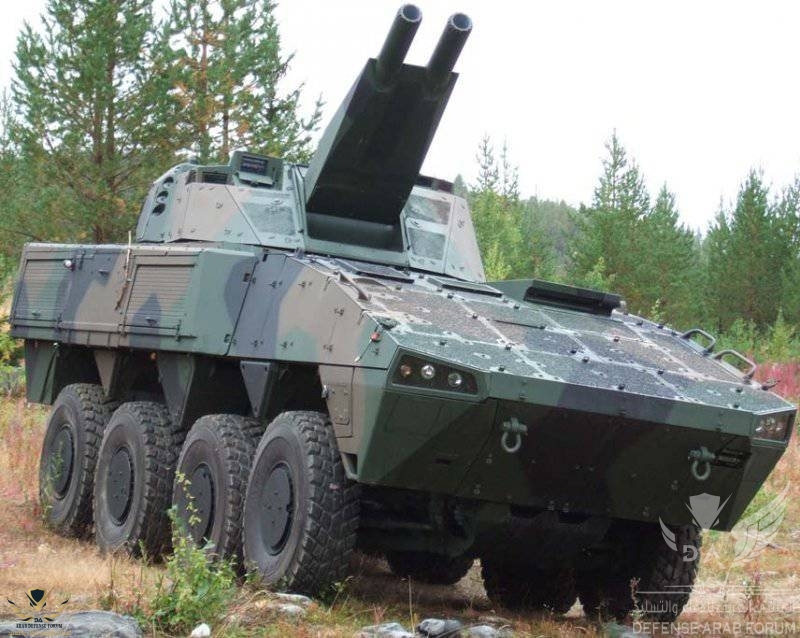

كما هو الحال مع برج
AMOS يمكن دمج برج Mjolner في مركبة مدرعة أخرى ذات عجلات أو مجنزرة



يستخدم برج
Mjolner قذيفتي هاون محملتين 120 مم يتم تحميل قذائف الهاون باستخدام نظام ميكانيكي
على الرغم من أن التحميل مؤتمت جزئيًا فقط ويتضمن العمل اليدوي

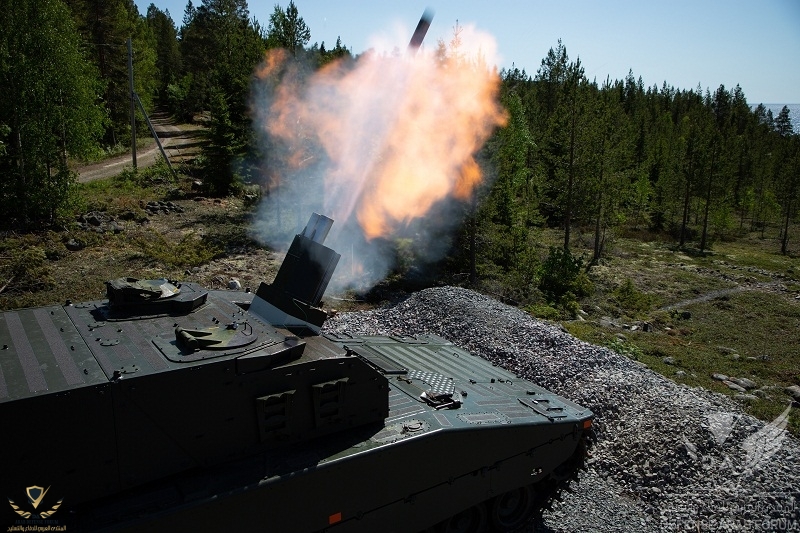

وأقصى معدل لإطلاق النار هو
16 قذيفة في الدقيقة



يتوافق نظام الهاون هذا مع جميع الذخائر القياسية لمدافع الهاون
عيار 120 مم وكذلك الذخيرة الموجهة الذكية
بما في ذلك الذخائر الموجهة بدقة ستريكس السويدية يبلغ أقصى مدى للقذائف القياسية
9 كم
ويمكن لهذا النظام أيضًا استخدام القذائف ذات المدى الموسع التي تعطي
مدى أقصى يبلغ
13 كم اما مدى الذخائر الموجهة ستريكس فــ يصل إلى 5 كم



يمكن تخزين ما مجموعه
104 قذيفة هاون داخل المركبة ويتم تخزين ما مجموعه 56 قذيفة في البرج
يمكن تخزين 48 قذيفة أخرى داخل البدن يمكن أن ترتفع قذائف الهاون إلى +85 درجة ،
على الرغم من أنه يبدو أن برج السلاح يقتصر على
60 درجة





يوفر البرج
Mjolner في شكله الأساسي الحماية فقط ضد قذائف خارقة للدروع 7.62x39 ملم وشظايا قذائف المدفعية
على الرغم من أنه تم تصميمه لقبول وحدات الدروع الإضافية للحصول على مستوى أعلى من الحماية
يتراوح وزن البرج من
6 إلى 8.1 طن اعتمادًا على مستوى الحماية






هذا النظام المدفعي لديه ردة فعل وجيزة وأوقات إعادة نشر تستغرق أقل من دقيقتين لفتح النار
وأقل من
دقيقة واحدة لمغادرة موقع إطلاق النار أصبحت أوقات ردة الفعل القصيرة وإعادة الانتشار
مهمة للغاية في القتال الحديث حيث يتم استخدام رادارات المدفعية والبطاريات المضادة على نطاق واسع





CV90 Mjolner لم تحمل أسلحة دفاعية على الرغم من أنه يمكن تركيب مدفع رشاش مثبت على السطح ،
أو محطة سلاح يتم التحكم فيها عن بعد ويتم تشغيل المركبة هذه من قبل طاقم مكون من 3 أفراد ،
بما في ذلك
القائد و المحمل و السائق

المنتدى العربي للدفاع والتسليح
Saudi silent @Saudi silent



موضوع رائع من عضو اروع

طريقه التلقيم غريبه نوعا ما وتختلف عن مثيلاتها الاوربية مثل AMOS حيث يكون التلقيم داخلي من اسفل المدفع







حيث يبدو انه عملي أكثر

حماية زائدة جدا بالنسبة لهاون . لكنهم يعشقون الحياة
