قد لوحظ في الموضوع الاخير " الدرونات الروسية في ميادين القتال الخارجية –تاريخ و تحليل إسقاطها: ادلة المشاركة السرية في القتال او عجز الصناعي" ان من حين الى أخر يتم اسقاط الدرونات الروسية في مناطق القتال الخارجية: https://defense-arab.com/vb/threads/143843/
و غالبا ما يتم اكتشاف مكونات و الاجزاء للدرونات تم إسقاطها.
ها هي مكونات الدرون Orlan-10 ، رقم 10332 تم إسقاطه في 6 نوفمبر 2016 في منطقة أزوف فس أوكرانيا:

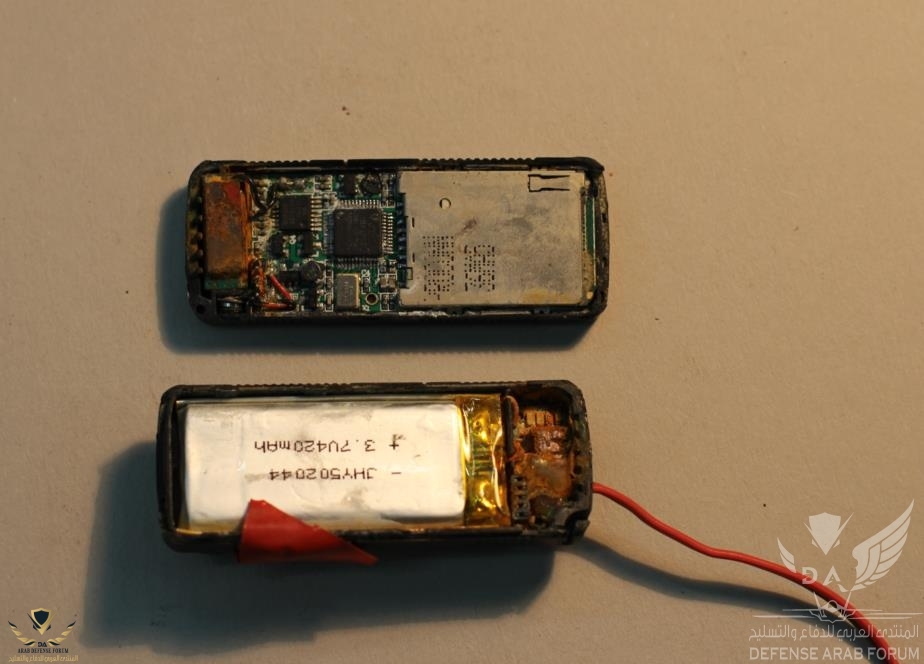

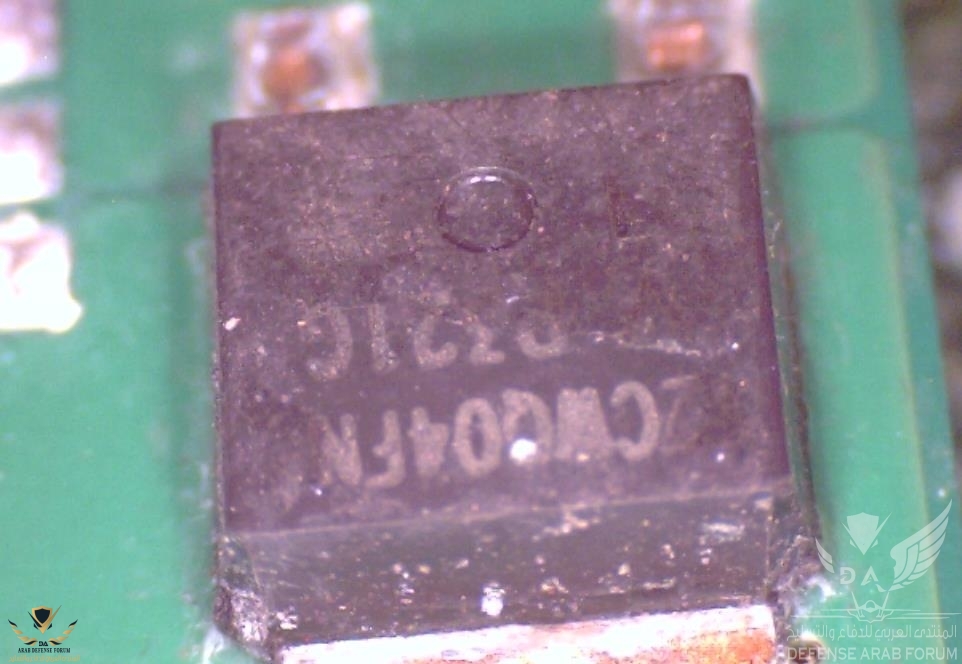

GPS Tracker- - الصين

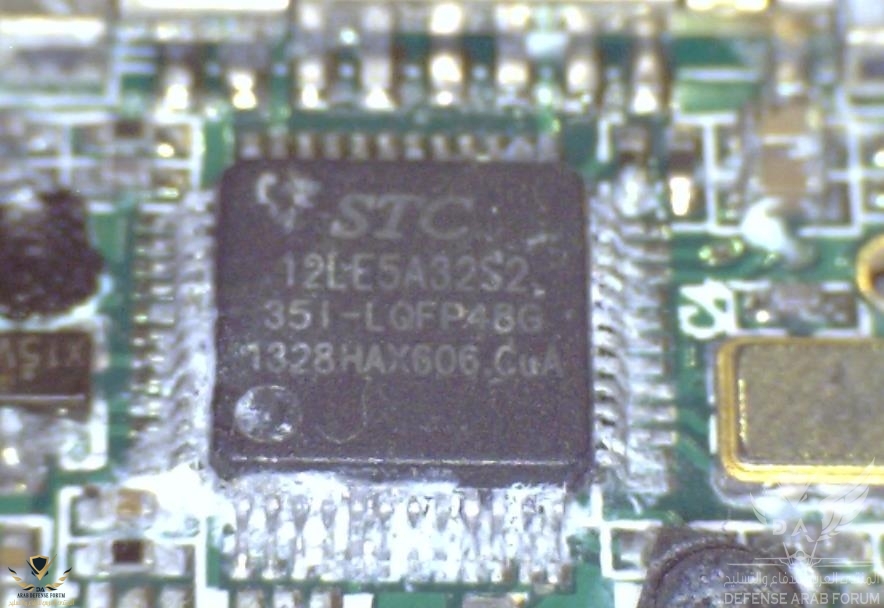

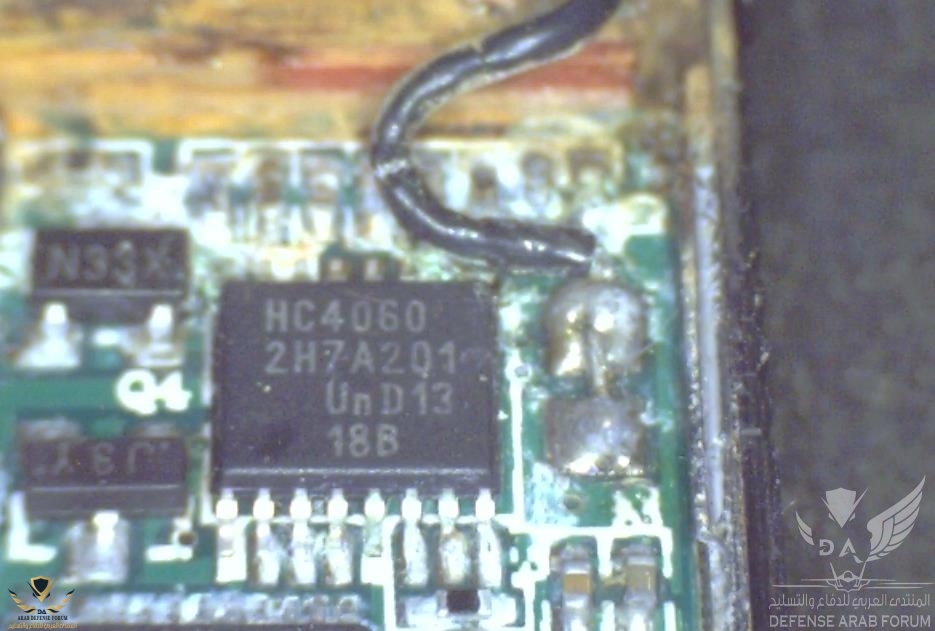

تم تصنيع الرقائق الدقيقة التي تحمل علامة HC4060 2H7A201 و STC 12LE5A32S2 35i في الصين:
Starter-generator- - امريكا

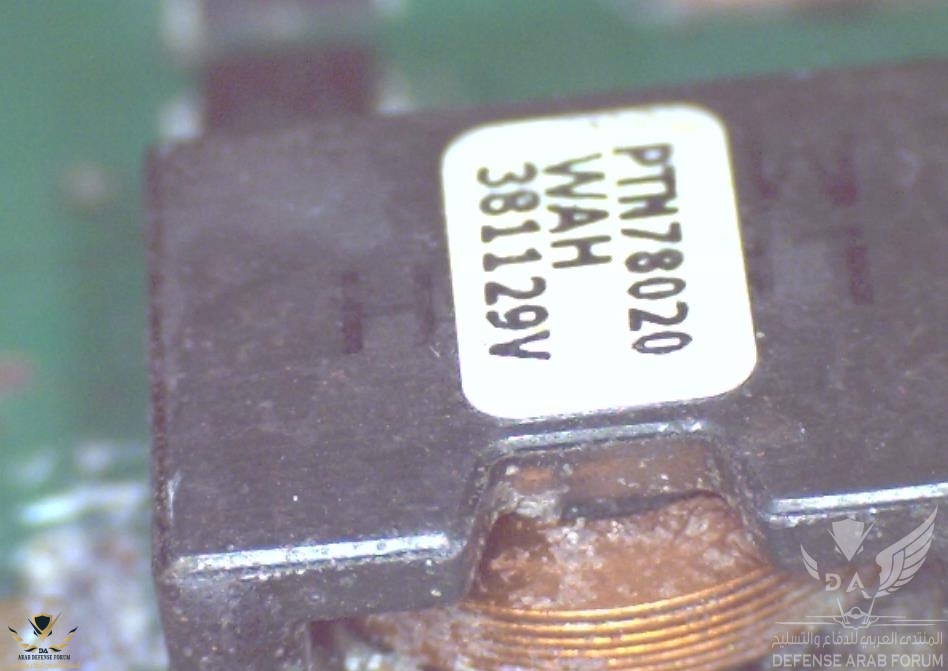

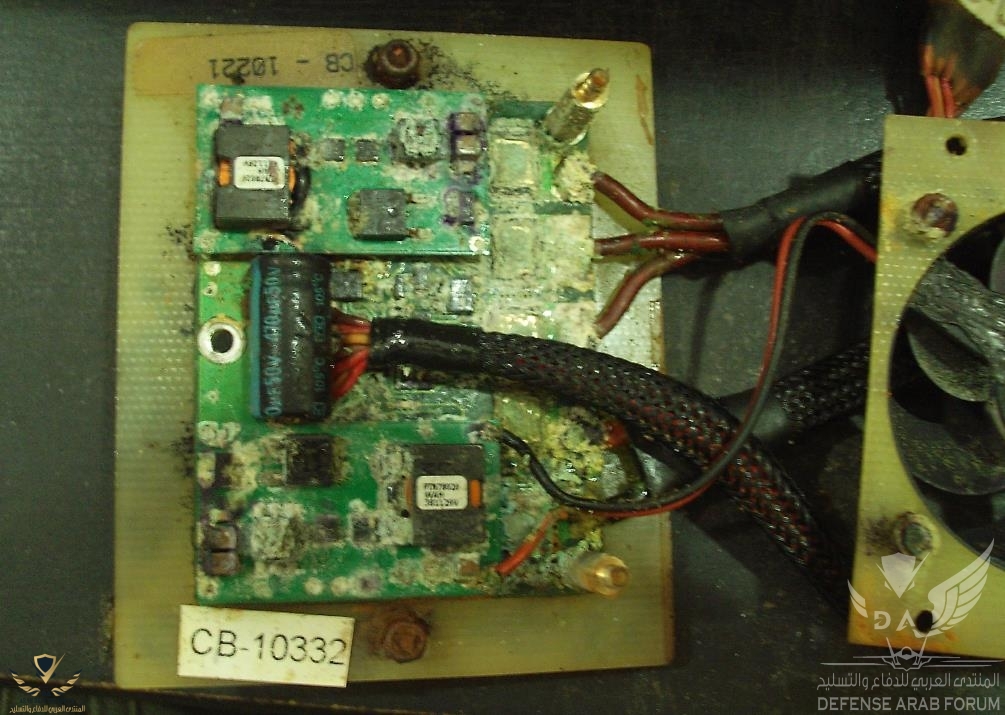

تم تصنيع PTN78020 من قبل الشركة الأمريكية Texas Instruments Incorporated:
Engine, ignition module- محرك يابان

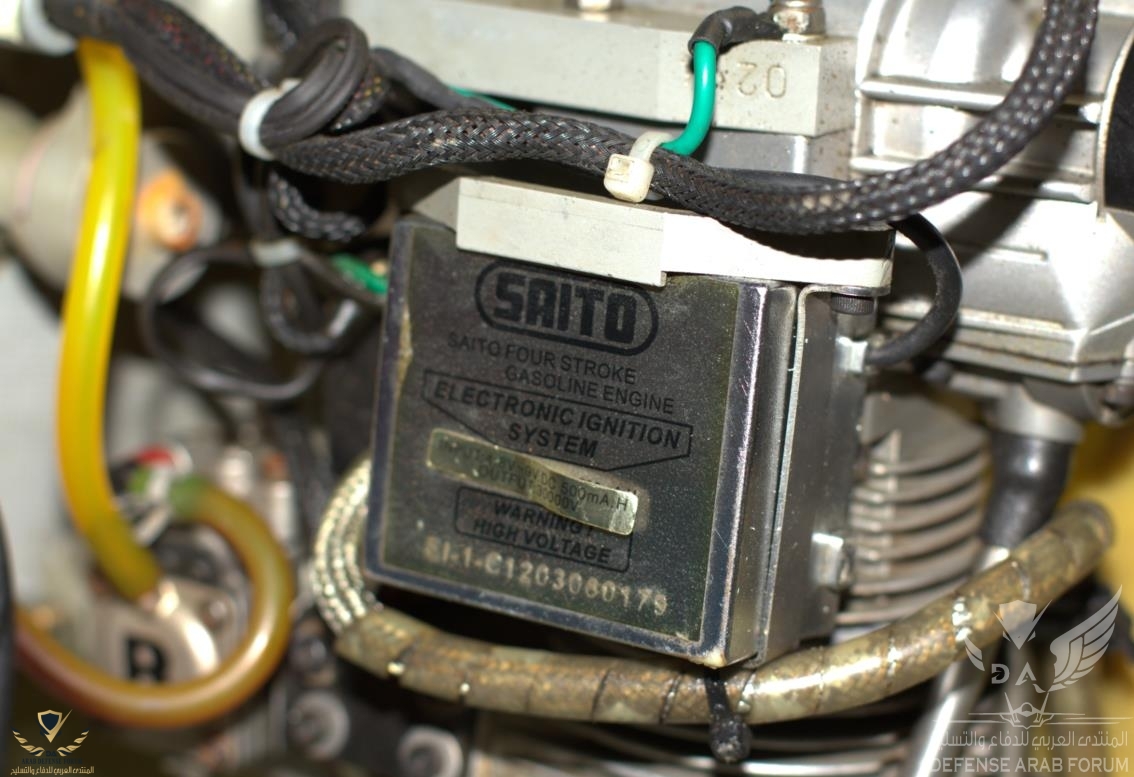

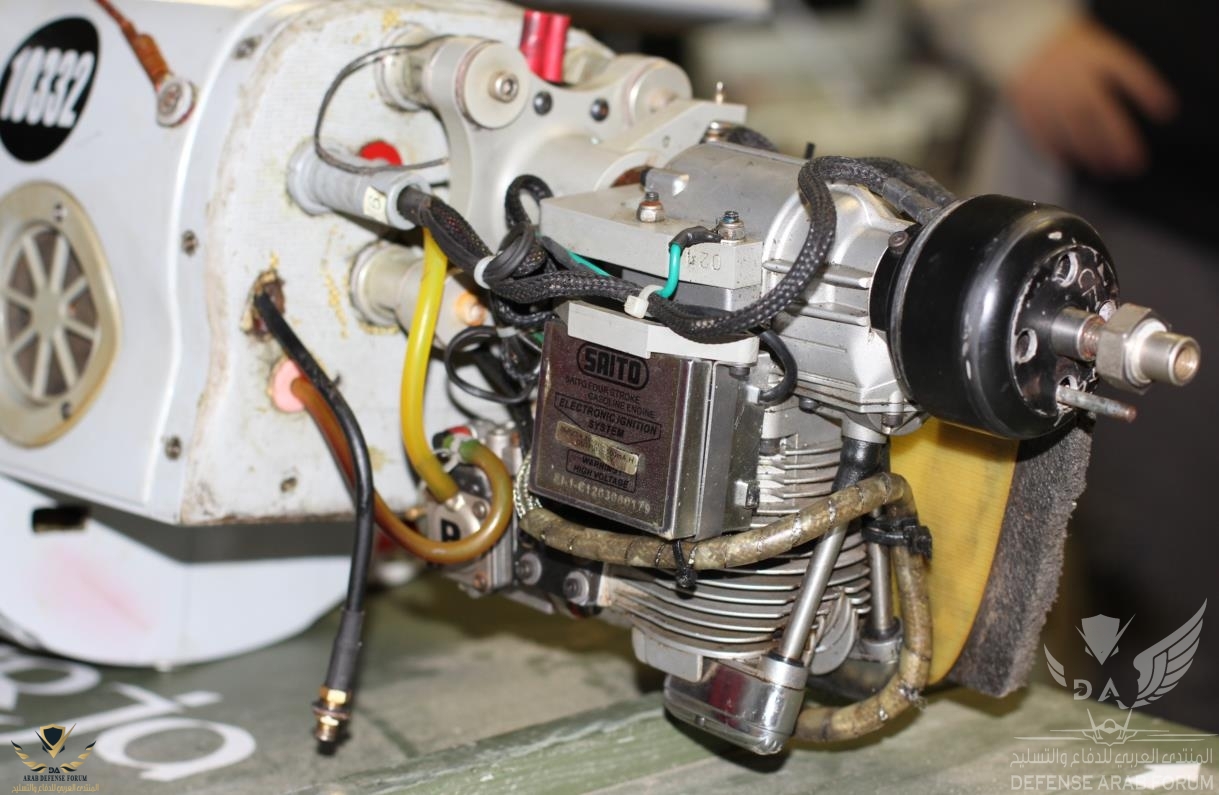

تم تصنيع محرك الاحتراق الداخلي مع وحدة الإشعال 4،8-9V ، 500mA من قبل شركة SAITO اليابانية:
Flight controller- – فرنسا ، إيطاليا، هولندا ، أمريكا

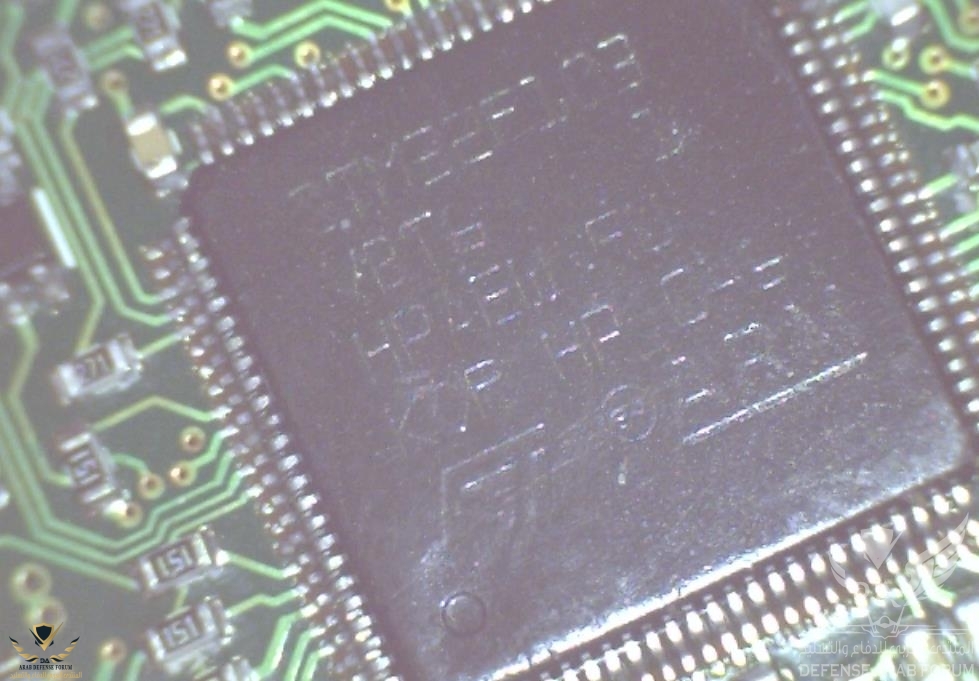

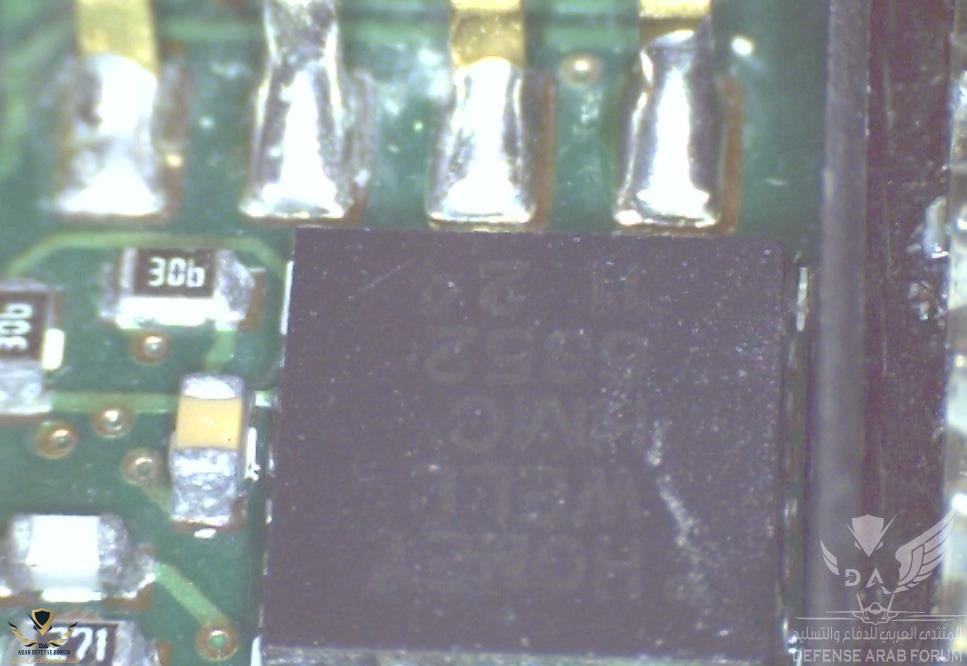

يتم تركيبها على رقاقة STM32F103 QFP100 المصنوعة من قبل الشركة الفرنسية الإيطالية STMicroelectronics.
يتم استخدام الدوائر الصغيرة MPXA4115A و MPXV5004DP المصنوعة من قبل الشركة الأمريكية Freescale Semiconductor كمستشعرات للضغط (الشركة مملوكة حاليًا لشركة NXP Semiconductors NV الهولندية). تم تصنيع مستشعر البوصلة HMC6352 من قبل شركة Honeywell الأمريكية:

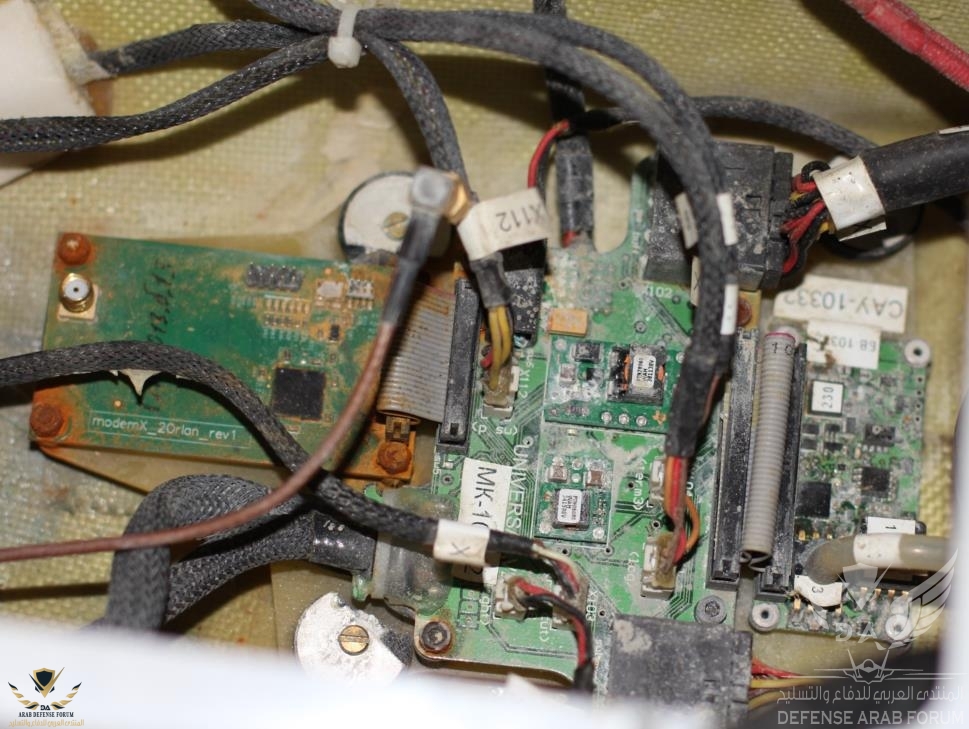

تركيب Flight controller
Telemetry transmission module- – امريكا، المانيا

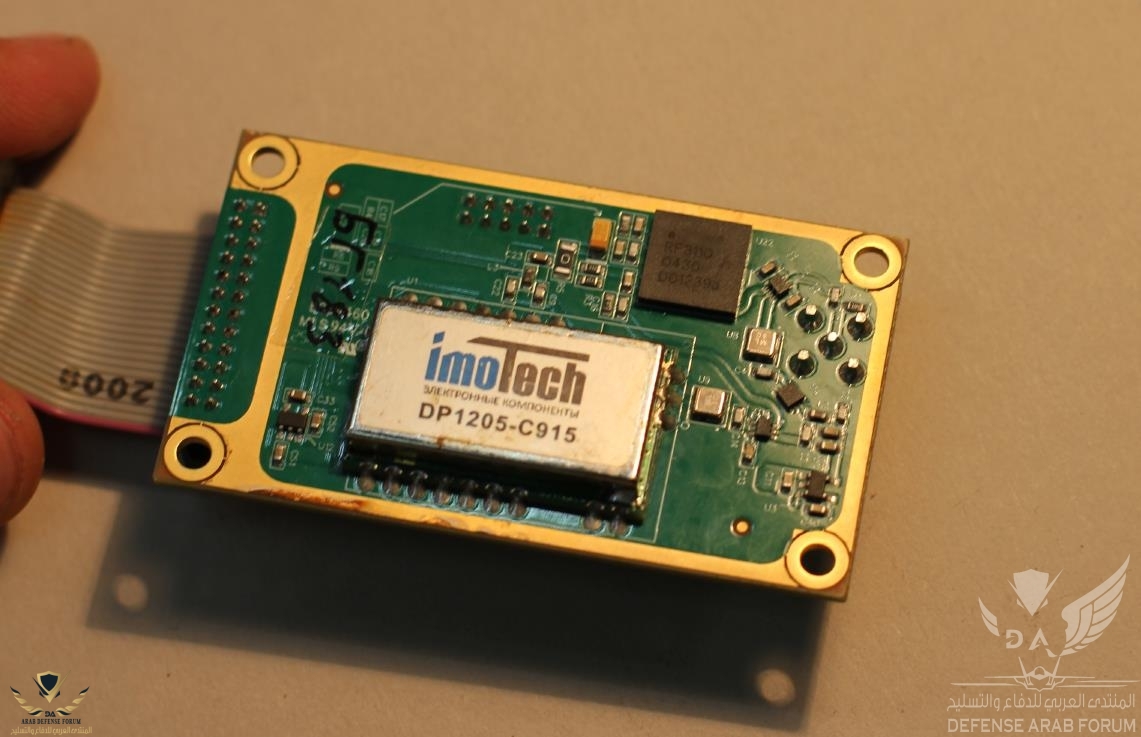

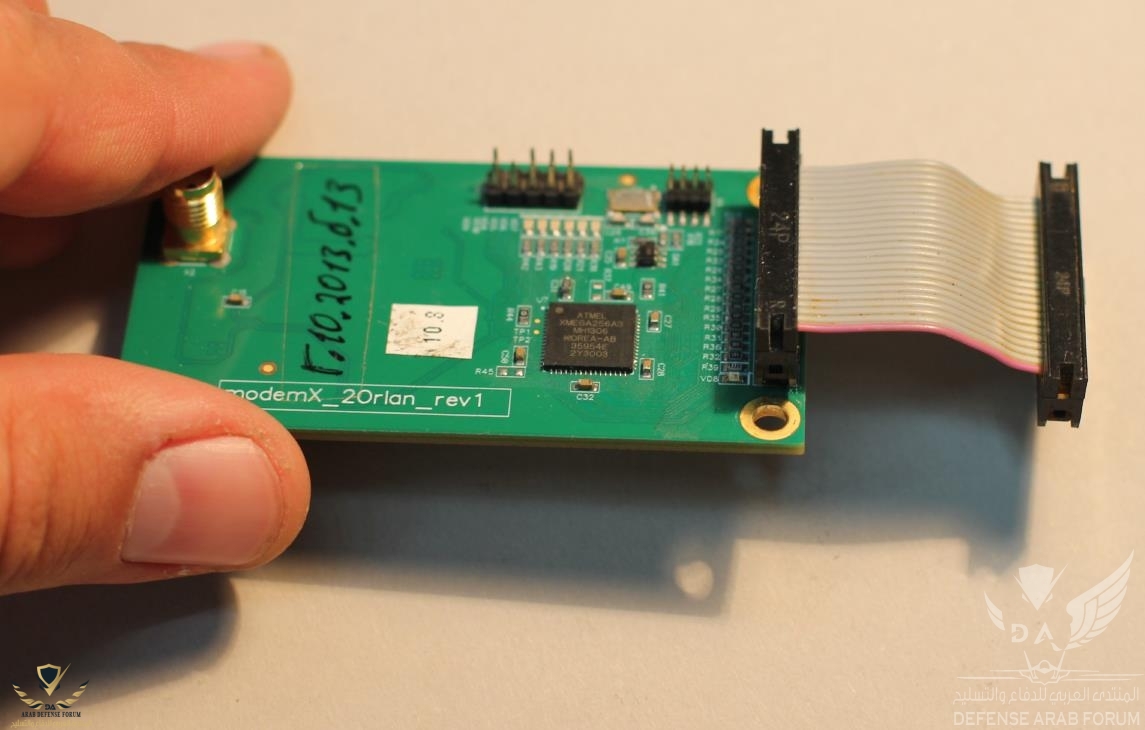

تم بناء الوحدة على متحكم ATxmega256A3 الذي صنعته شركة Microchip الأمريكية ، نطاق نقله هو 902-928 ميجا هرتز. تم تصنيع جهاز إرسال RF3110 من قبل شركة Municom الألمانية. تم تصنيع جهاز استقبال DP1205-C915 من قبل الشركة الألمانية AnyLink ولديه ملصق موزعها الروسي ImoTech. الهوائي المركب داخل الذيل هو ثنائي القطب ربع الموجي الكلاسيكي عند 915 ميجاهرتز مع استقطاب رأسي:
GPS module- – روسيا ، سويسرا

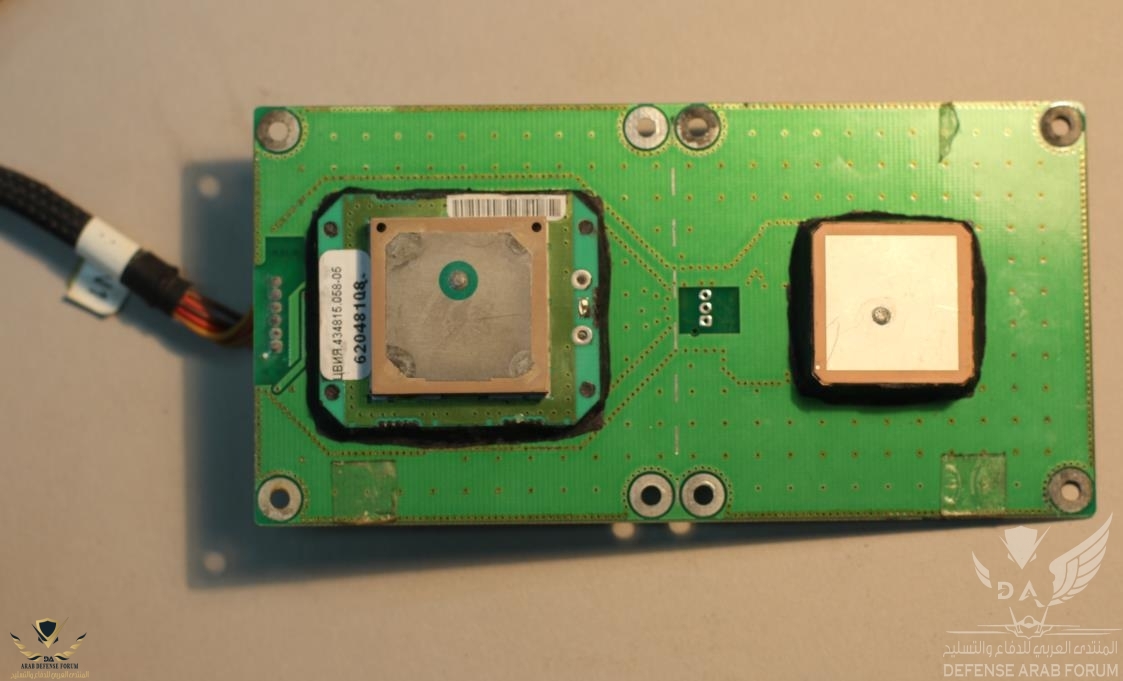

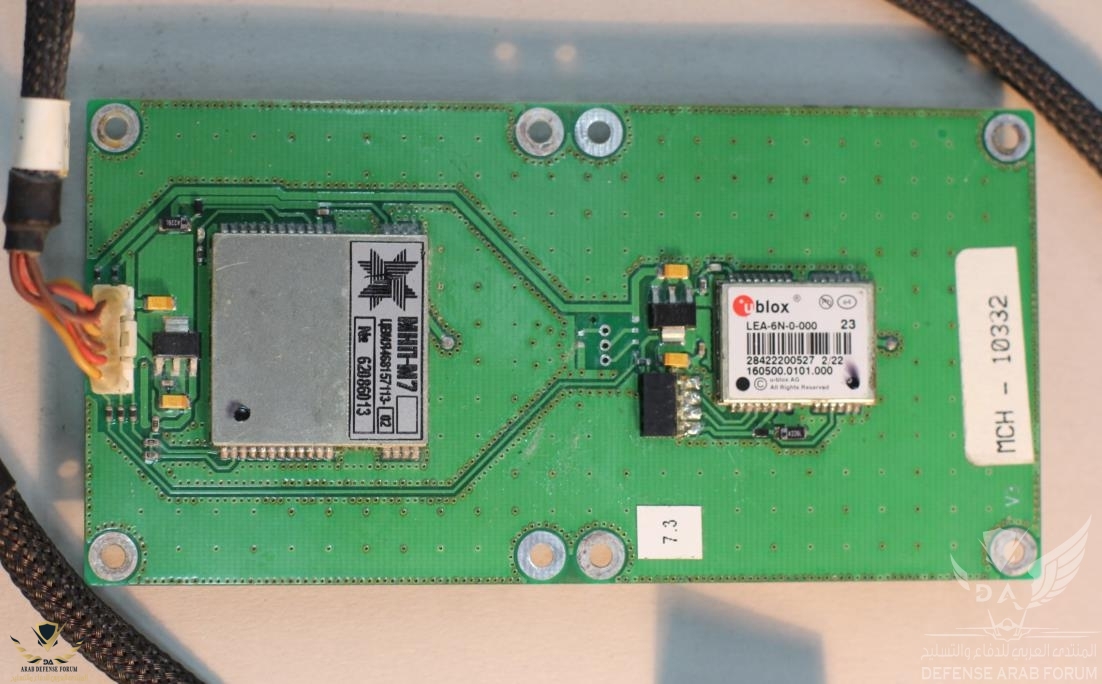

تعتمد الوحدة على جهاز استقبال GLONASS / GPS / QZSS LEA-6N الذي صنعته الشركة السويسرية u-blox مزدوجة بشريحة MNP-M7 الروسية الصنع (المبنية على الشريحة الأمريكية ADSP-BF534 المصنوعة بواسطة الأجهزة التناظرية).:
قد فقدت 9حوالي درونات من هذا طراز فس أوكرانيا: 3 بسبب استخدام اجهزة الحرب الاليكترونيا الأوكرانية و 6 بسبب النيران من الاسلحة الخفيفة و الاسلحة المضاد للطائرات.
المصدر:
https://informnapalm.org/en/russian...n-the-usa-and-other-countries-photo-evidence/
