مدفع الهاون / الهاوتزر المجنزر الروسي متعدد الأستخدامات Magnolia - ماغنوليا

Saudi silent

التصنع ، لا يزيد الشخص إلا قبحاً ➳
خـــــبراء المنتـــــدى
إنضم
27 يونيو 2019
المشاركات
20,715
التفاعل
141,326 6,428 6
الدولة
Germany

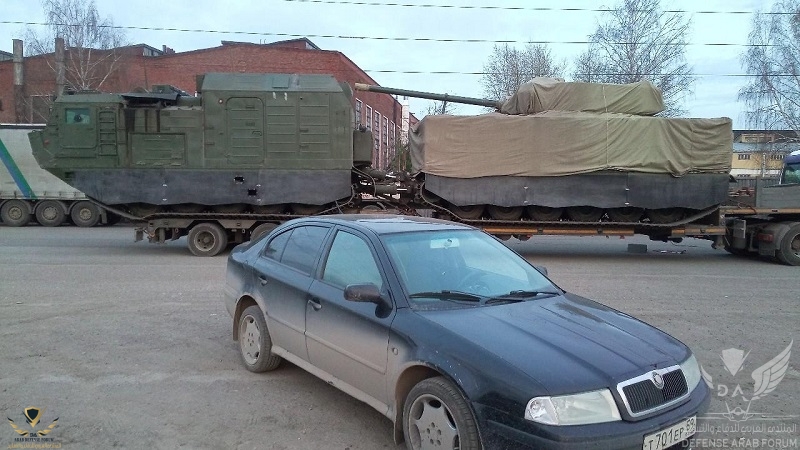

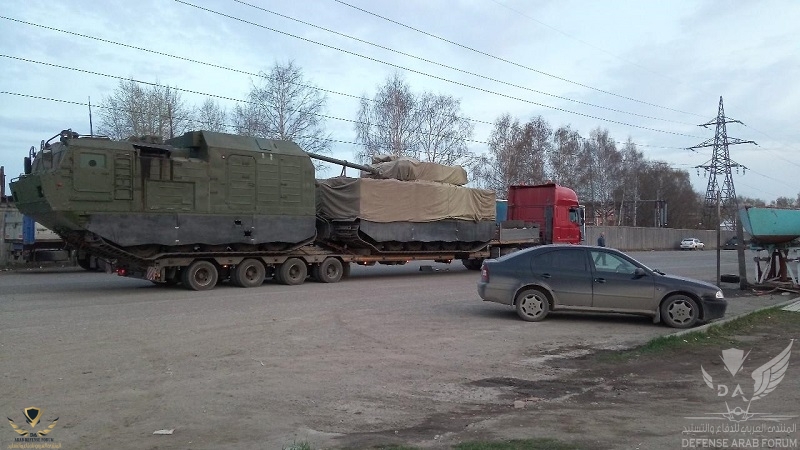

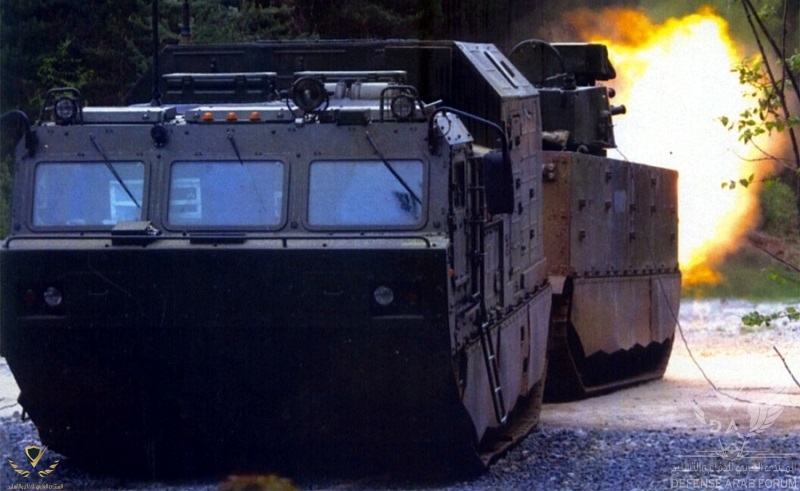

ماغنوليا هو نظام مدفعية روسي جديد تم تصميمه خصيصًا للعمل في بيئة القطب الشمالي القاسية

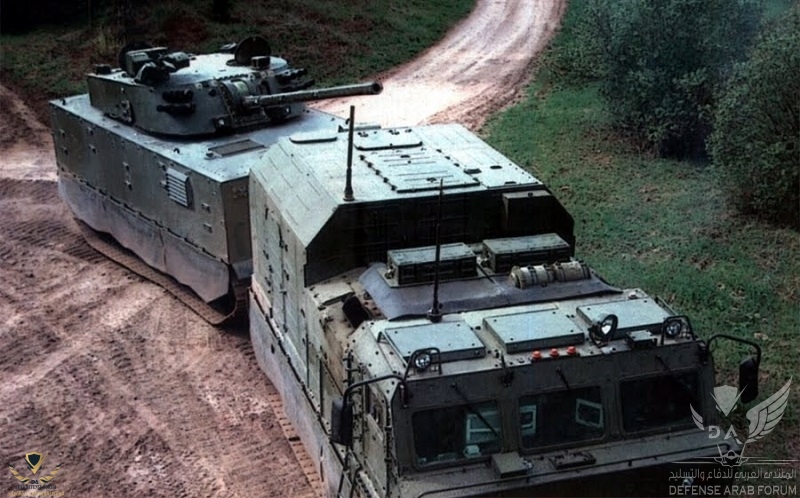

وهو يعتمد على المجنزرة DT-10PM Vezdesusciy يمكن أن تعمل الماغنوليا في المناطق التي لا توجد بها طرق
ولديها تكوين مفصل مع وحدتين وتحتوي
الوحدة الأمامية على كابينة تحكم أمامية مغلقة بالكامل كما أنها تستوعب المحرك
و
الوحدة الخلفية يتم تجهيزها بالذخائر وتستطيع حمل كميات أضافية من الذخيرة



تم تجهيز الماغنوليا بمدفع هاون عيار 120 مم يمكن استخدامه كهاون أو هاوتزر وإطلاق نار مباشر و غير مباشر
يمكن أن يستخدم نظام المدفعية الروسي هذا أي قذائف هاون قياسية 120 ملم أو قذائف مدفع خاصة 120 ملم

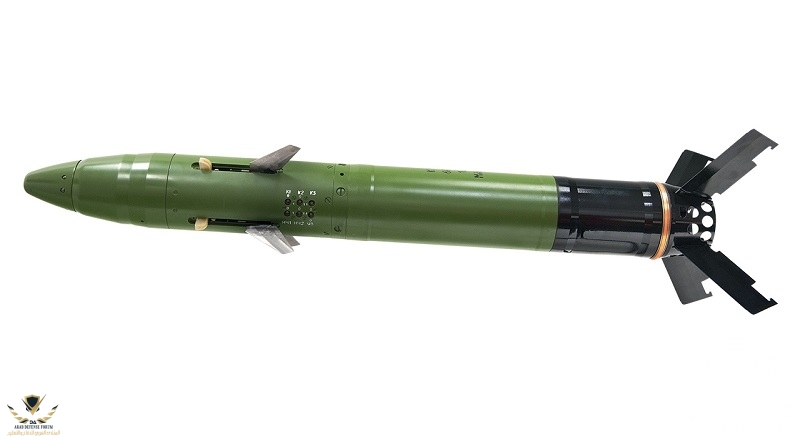

بالنسبة للهجمات الدقيقة ضد الأهداف المدرعة ، فإنها تستخدم الذخائر الموجهة بدقة Kitolov-2M



تتوافق المدفعية الروسية مع جميع الذخائر ، التي تم تطويرها لأنظمة المدافع / الهاون
السوفيتية / الروسية 120 ملم
بما في ذلك HEAT و HE-FRAG والذخائر الدخانية , أقصى مدى لإطلاق النار هو 7 كم بقذائف الهاون
و
8.5 كم بقذائف HE-FRAG و 10 كم بالذخائر الموجهة بدقة Kitolov-2M





تحمل هذه المدفعية الروسية الرائعة ما لا يقل عن 80 قذيفة ويتم تحميل المدفعية يدويآ
تستطيع أطلاق 8 قذائف موجهة في الدقيقة وما يصل إلى 10 قذائف هاون في الدقيقة
وتحتوي ماغنوليا على مدفع رشاش ثانوي مثبت على السطح 7.62 مم للدفاع عن النفس



الكابينة
مدرعة بخفة وتوفر درجة من الحماية للطاقم ضد نيران الأسلحة الصغيرة وشظايا قذائف المدفعية
ويتم تشغيلها من قبل طاقم مكون من
4 أفراد ، بما في ذلك القائد و المدفعي و المحمل و السائق



يتم تشغيل نظام المدفعية هذا بواسطة محرك ديزل YaMZ-847-10 بقوة 800 حصان
المحرك مزود بسخان يمكن تشغيله عندما تكون درجة الحرارة منخفضة حتى -50 درجة مئوية
تتمتع الماغنوليا بحركة لا تصدق عبر جميع التضاريس نظرًا لمساراتها الواسعة وضغطها الأرضي المنخفض
يمكن أن تعبر فوق
الثلج و الرمل و الوحل و العوائق الأخرى ويقال ان بأمكانها أن تخترق لغم مضاد للدبابات
دون التسبب في انفجارها ، علاوة على ذلك المدفعية الروسية ماغنوليا تعتبر برمائية بالكامل




Saudi silent @Saudi silent
( المنتدى العربي للدفاع والتسليح )

هل دخل الخدمة؟
اتمنى إضافة رشاش 12.7 للحماية

هل دخل الخدمة؟
لا تتوفر معلومات عن المدفع , وحتى الصور بالكاد وجدتها وغير متوفرة بكثرة

اتمنى إضافة رشاش 12.7 للحماية
هو مدفع له غرض معين ويقوم بمهامه من مدى بعيد اشوف الــ 7.62 مم رشاش مناسب له

هل دخل الخدمة؟
اتمنى إضافة رشاش 12.7 للحماية
لم يدخل الخدمه بعد , امامه عام ونصف حتى ينهى تجارب الاختبارات ويدخل مرحله الانتاج مع باقى انظمه مدفعيه الهاون الروسيه الجديده

لم يدخل الخدمه بعد , امامه عام ونصف حتى ينهى تجارب الاختبارات ويدخل مرحله الانتاج مع باقى انظمه مدفعيه الهاون الروسيه الجديده

هل بامكانك أن تعدد لنا أنظمة الهاون الروسية الجديدة ؟

هل بامكانك أن تعدد لنا أنظمة الهاون الروسية الجديدة ؟

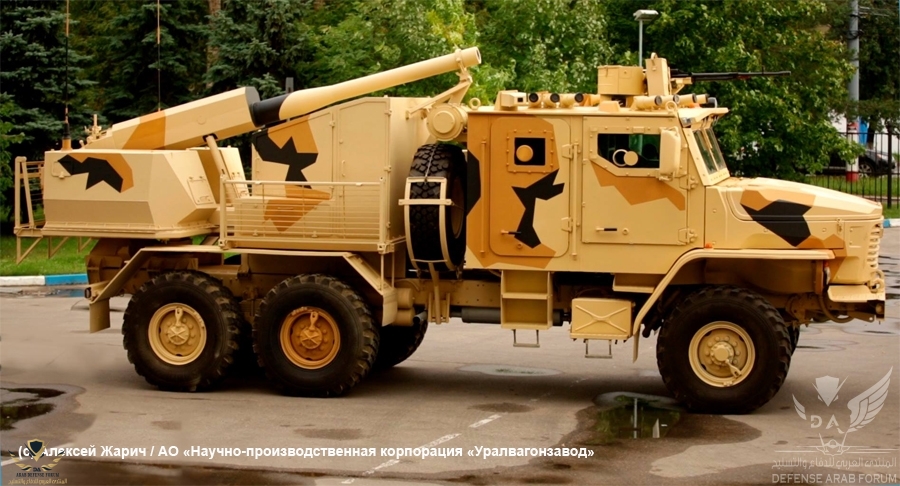

نظام Phlox وهو عيار 120 مم منصب على شاحنه اUral-4320
والاخر نظام Drok عيار 82 مم الخاص بقوات VDV على مركبه كاماز Typhoon -k 4386 وهو الاقرب للدخول للخدمه
