مشروع زوراق فئه خريف

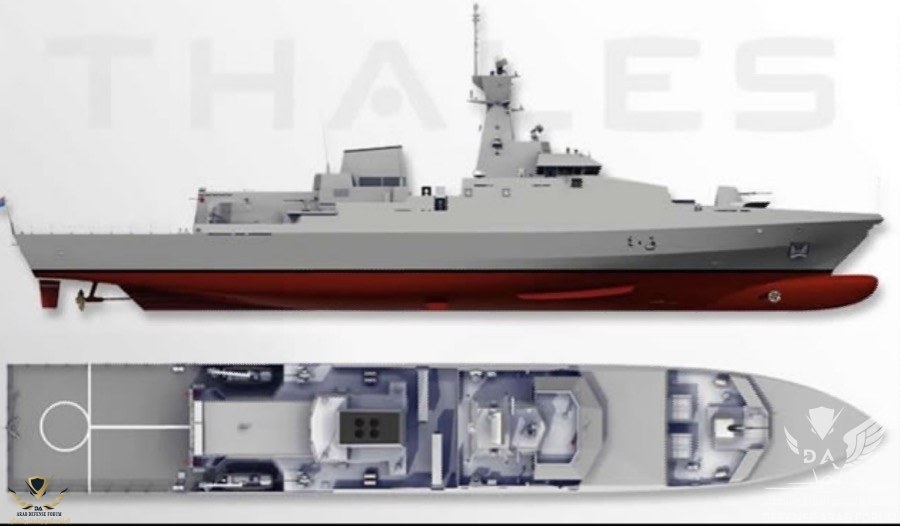

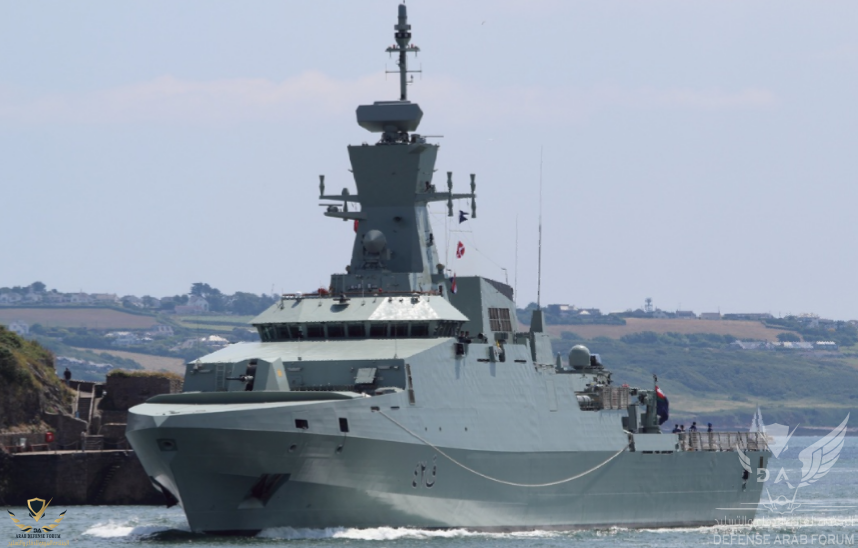

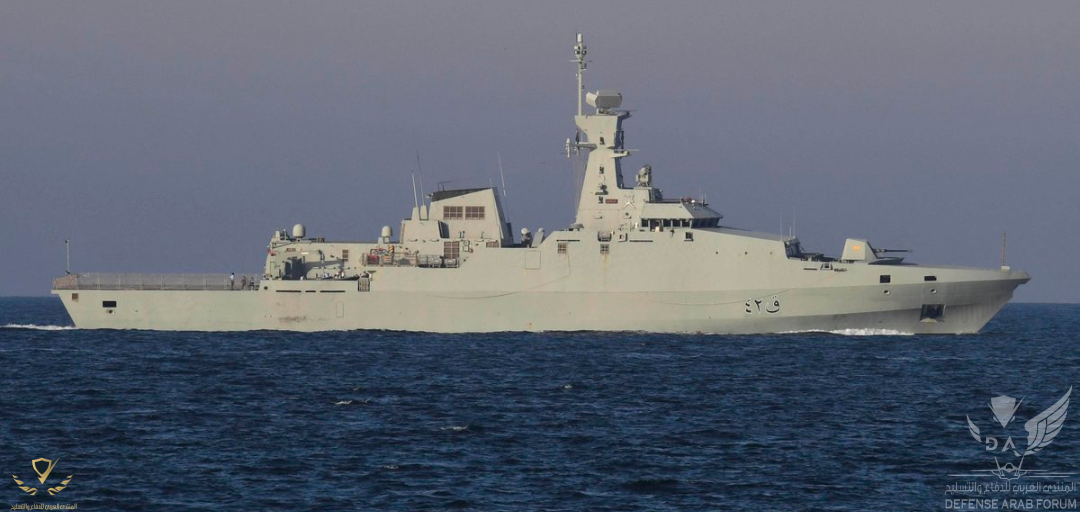

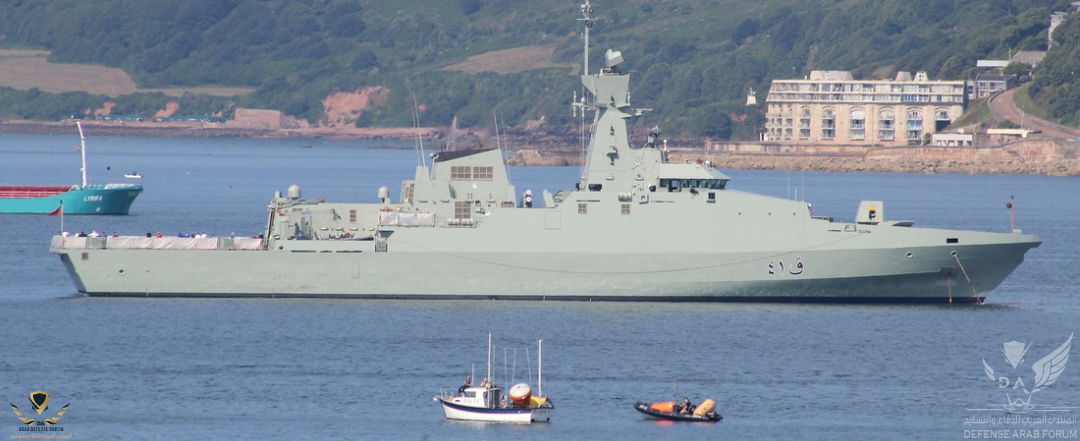

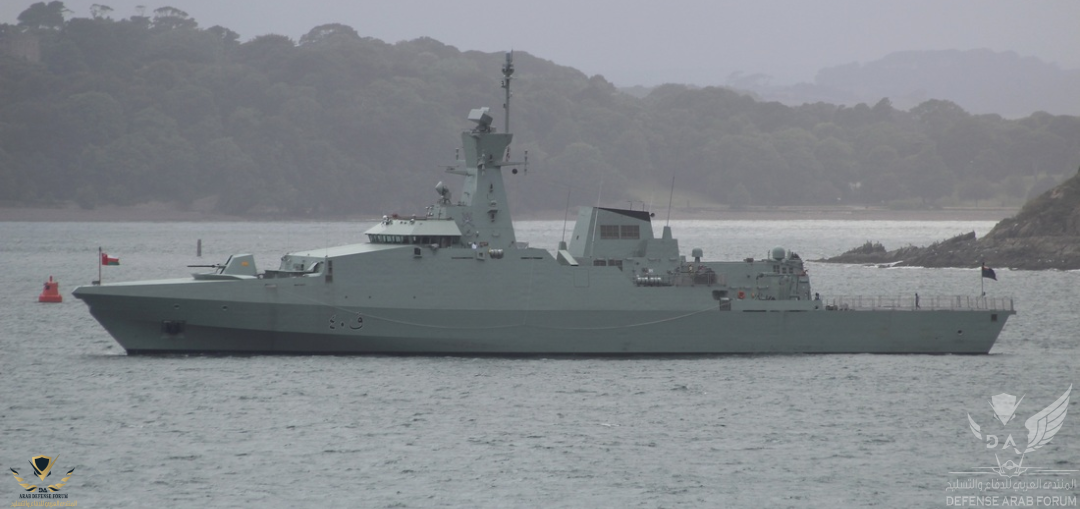

Khareef Class Corvettes

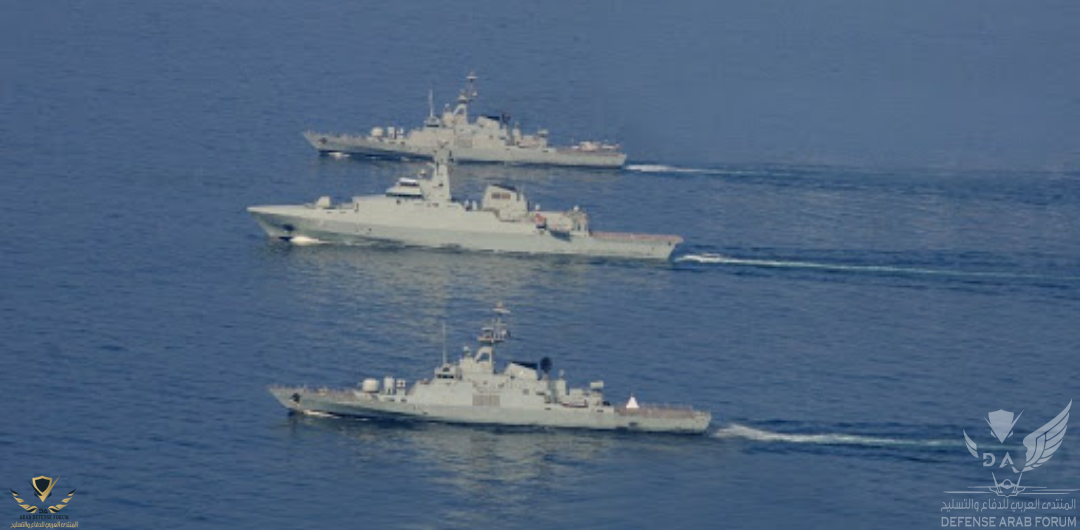

*مشروع خريف هو مشروع لتزويد البحريه السلطانيه العمانيه بثلاثه كورفيتات حديثه
1: الرحماني ق41 دخلت الخدمه عام 2013
2 :الشامخ ق40 دخلت الخدمه عام 2013

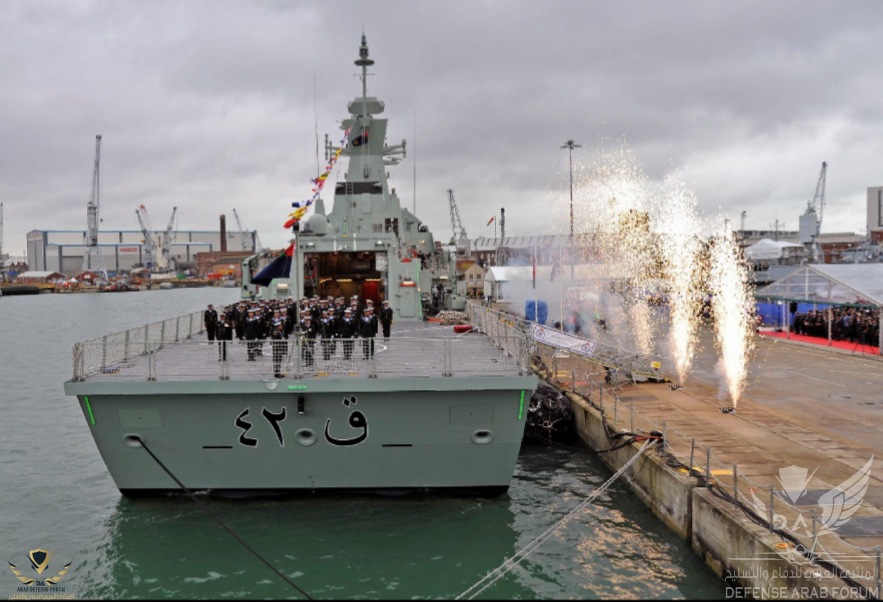

3 :الراسخ ق42 دخلت الخدمه عام 2014

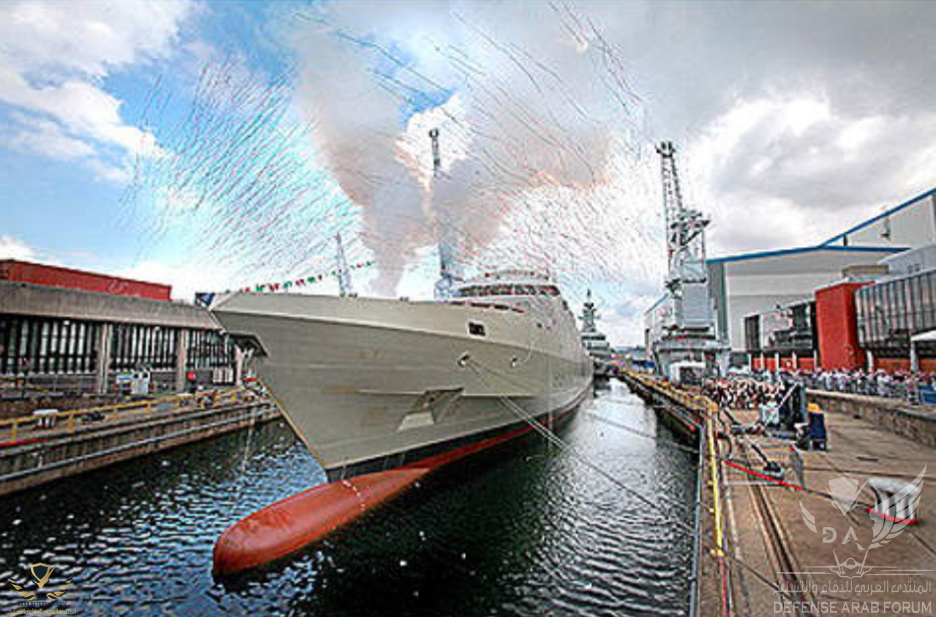

* تم بناء السفن من قبل
BAE Systems لصالح البحريه السلطانيه العمانيه بقيمه 650 مليون دولار ويشمل العقد الذي وقع سنه 2007 برامج لتدريب الطاقم مع الدعم الفني واللوجستي
* الكورفيتات مجهزة بشكل جيد بقدرات هجوميه ودفاعيه وبأجهزة رصد وأستشعار متقدمه وبنظم حرب اللكترونيه من شركه تاليس وتستطيع العمل في بيئات ذات تشويش عالي وتستطيع كذلك ضرب أهداف ساحليه بصواريخ MM40 ومجهزة كذالك بصواريخ
VL MICA للدفاع. الجوي
* تتميز تلك الزواق بهيكل شبحي وبمقطع راداري صغير
* توفر تلك القطع حماية في المياه الدولية والمنطقة الاقتصادية الخالصة لسلطنة عمان.
تُستخدم كذالك في أعمال الدوريات و المراقبة وعمليات الردع ، ومهام البحث والإنقاذ والعمليات المشتركة مع البحريات الصديقه فضلاً عن أدوار الإغاثة في حالات الكوارث.
*تحتوي الكورفيتات على سطح مخصص لأقلاع وهبوط مروحيات متوسطه الحجم حتى وزن 12 مع حظيرة ومرافق للصيانه
الطاقم :100 فرد
الإزاحة:2660 طن
الطول:99 متر
العرض:14.6 متر
الغاطس:4.1 متر
(أنظمه التسليح )

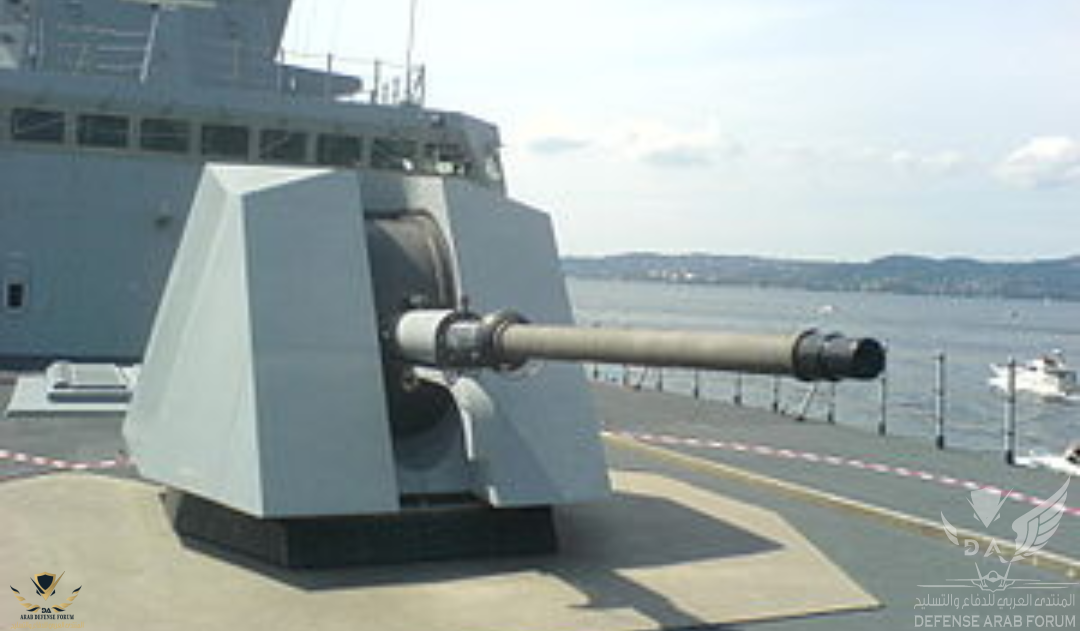

Oto Melara 76 / 62mm
* مدفع Oto Melara 76 / 62mm يستطيع أطلاق حتى 120 قذيفه في الدقيفه
*يستطيع المدفع ضرب أهداف بحريه وجويه وساحليه
بأستخدام تشكيله متنوعه من القذائف
*تصل مدى القذائف من 16 مرورا ب20كلم وصولا الى 40كلم بحسب نوع القذيه المستخدمه
المدى الفعال 8 كلم
* يستطيع المدفع أستهداف اهداف جويه يزاويه 85درجه حتى مدى 4كلم
MM40 Exocet Block 3
*صواريخ MM40 Exocet Block 3 من MBDA
حيث يحمل كل كورفيت 8 صواريخ
* الصاروخ MM40 Exocet صاروخ يتميز ببصمه راداريه وحراريه منخفضه مع القدرة على مراوغه الدفاعات الخاصه بالقطع البحريه ويستطيع الطيران على مستوى منخفض
*يمتلك الصاروخ القدرة على مهاجمه أهداف بحريه وبريه
*يستخدم الصاروخ نظام توجيه نشط بأستخدام نمط
J Band خلال مرحله الانقضاض على الاهداف البحريه يستخدم نظام GPS في أستهداف أهداف ساحليه
*المدى 180كلم
*الوزن 780كلغ
*الطول 6 متر

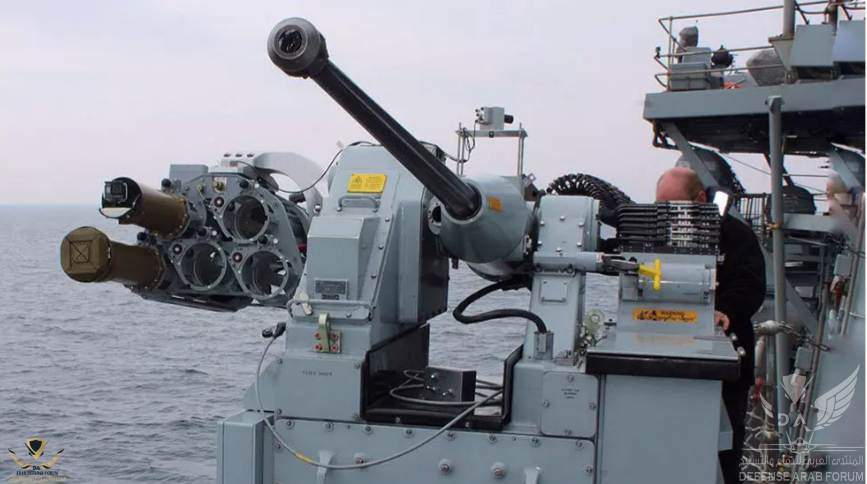

MSI DS30M
* تم تزويد الكورفيتات بنظامين من نوع
MSI DS30M عيار 30ملم تستخدم لحمايه القطع البحريه من الهجمات السىريعه بالزوارق الصغيرة
يتم التحكم بالنظام بشكل آلي أو يدوي
* النظام من أنتاج MSI Defence Systems
* يحمل النظام مدفع
Mark 30 Bushmaster II
*يستطيع النظام تتبع اهداف من مسافه 5كلم
*بالامكان تجهيز النظام بصواريخ Martlet وبستطيع النظام مع هذا الصاروخ الاشتباك مع مختلف أنواع الاهداف الصغيرة والسريعه عاليه المناورة حتى مسافه 8 كلم مثل القوارب السريعة والطائرات المسيرة
* الصاروخ Martlet هو صاروخ متعدد الأدوار خفيف الوزن من أنتاج Thales له القدرة على مهاجمه مختلف أنواع الاهداف يتم توجيهه بأشعه اليزر او بالاشعه تحت الحمراء أدنى مدى 400 متر وأقصى مدى 8 كلم

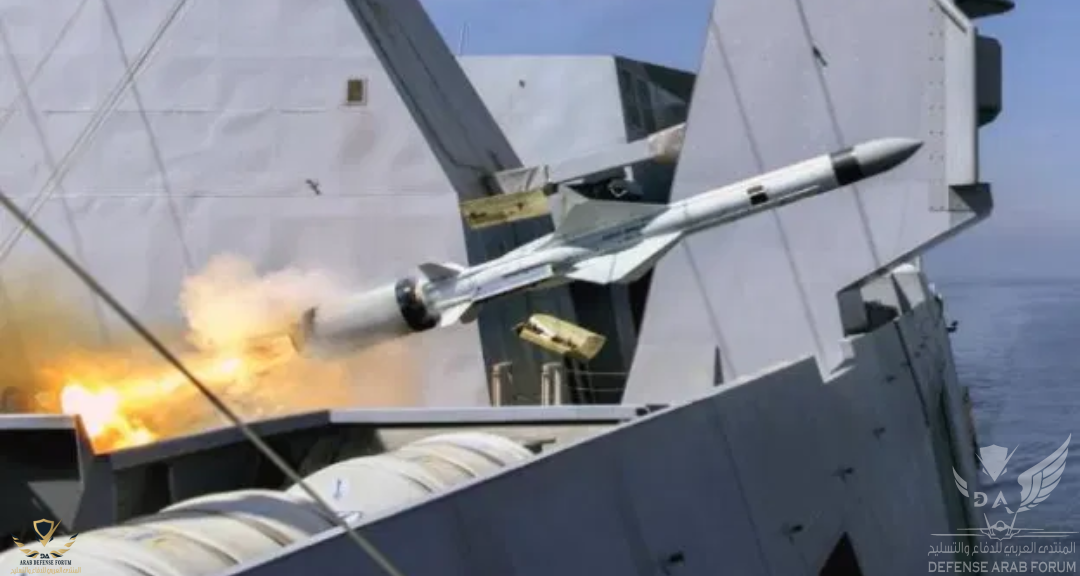

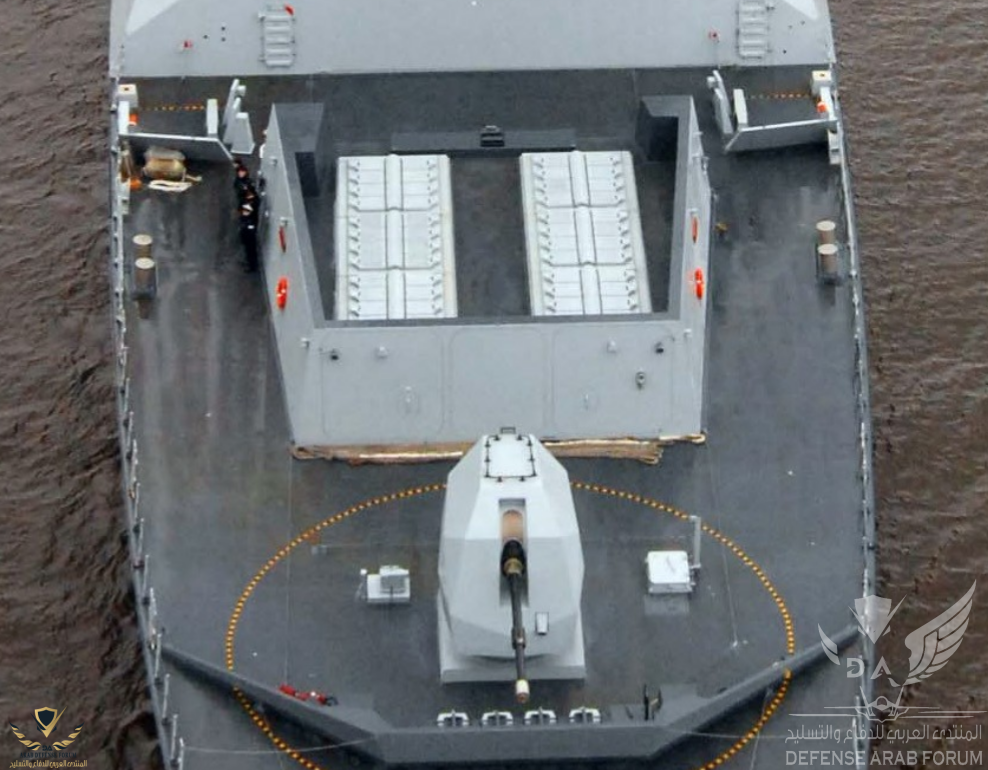

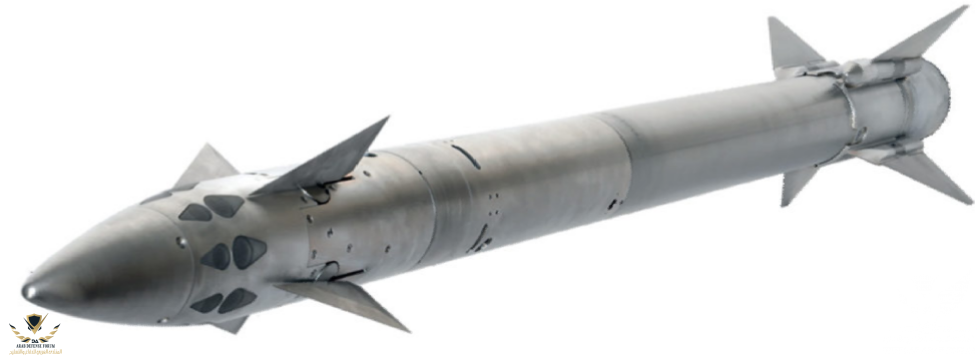

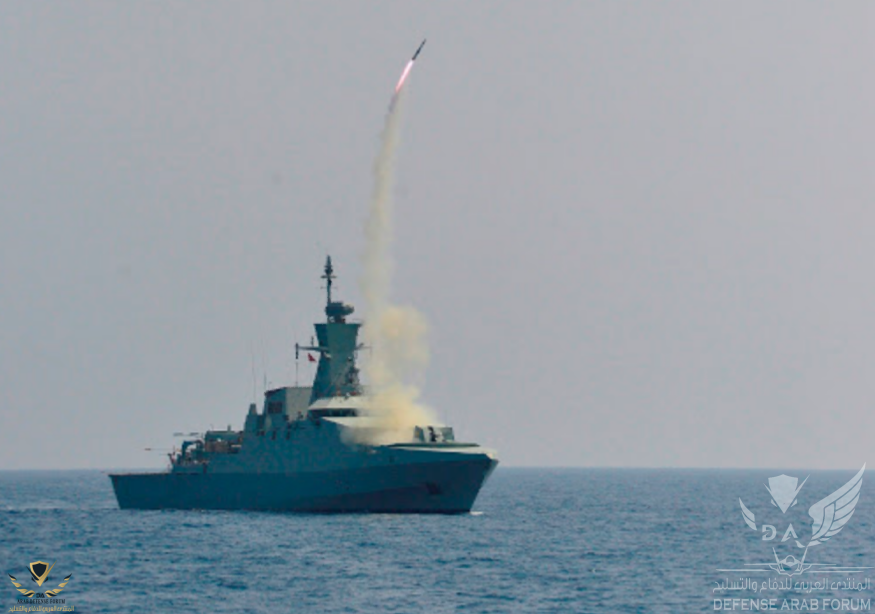

VL MICA
* الكورفيتات مجهزة بنظام
VL MICA ذات الإطلاق العمودي للدفاع الجوي
يحوي كل كورفيت على 12 صاروخ .
* يتم توجيه الصواريخ أما بنظام التوجيه الراداري النشط EM أو بالتوجيه الحراري IR
*يصل مدى الصاروخ الى 10كلم وله القدرة على التصدي لمختلف أنواع التهديدات البحريه من مقاتلات و مروحيات ومسيرات وحتى صواريخ مضادة للسفن

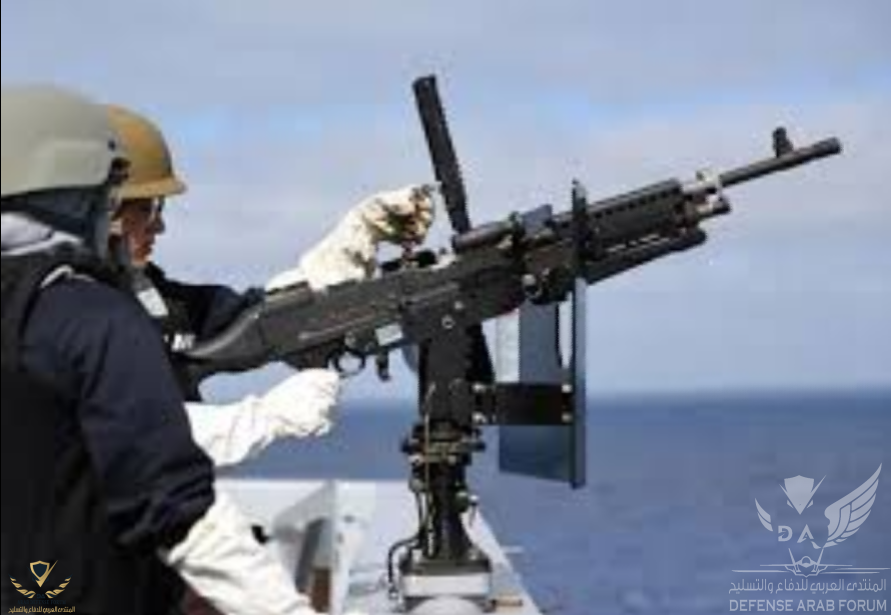

* تذكر بعض المصادر ان الكورفيتات مجهزة ب 6 نقاط مثبته عليها الرشاش FN MAG 7.62 متعدد الاستخدام
(أنظمه الرصد و الأستشعار)
*تحمل الزوراق مجموعه واسعه من أجهزة الرصد والاستشعار من أنتاج Thales نذكر البعض منها
Thales TACTICOS
Thales Smart-S Mk2 3D
Thales STIR 1.2 EO Mk2
Thales VIGILE 400 ESM / ELINT
Rheinmetall MASS
Link 11، 16 (Thales Link Y Mk2)
Thales TSB 252
Thales PARTNER

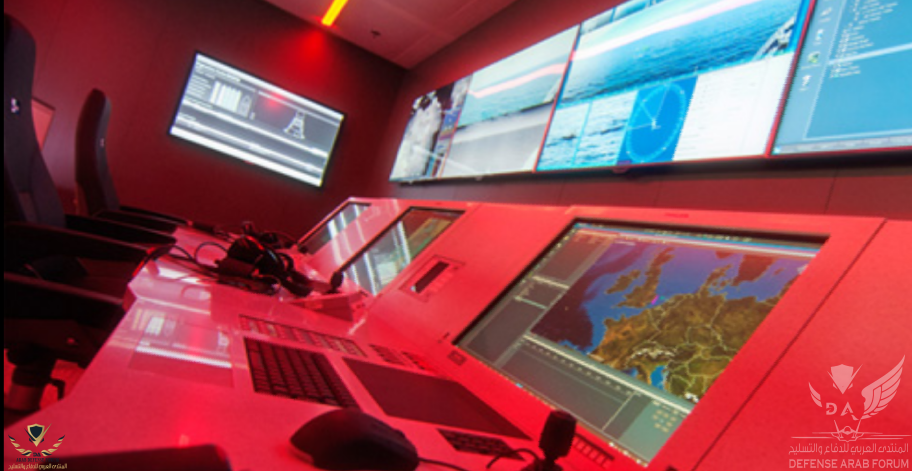

TACTICOS CMS
نظام القيادة والسيطرة
يدير ويدعم النظام الاعمال المضادة للاهداف الجويه وكذلك السطحية والحرب المضادة للغواصات و يدعم النظام الحرب الإلكترونية من خلال توفير رؤيه للواقع المحيط بالقطعه البحريه للطاقم من خلال جميع أجهزة الأستشعار تقييم التهديدات المحتمله والتعامل معها

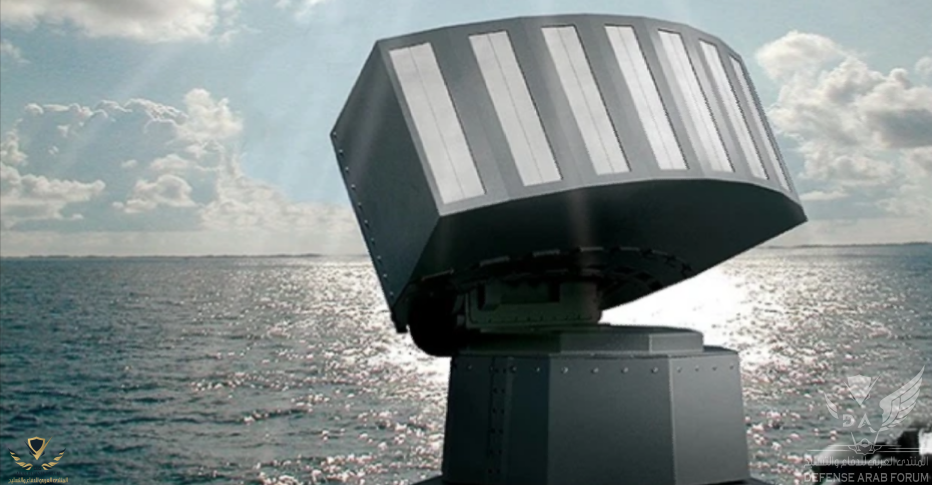

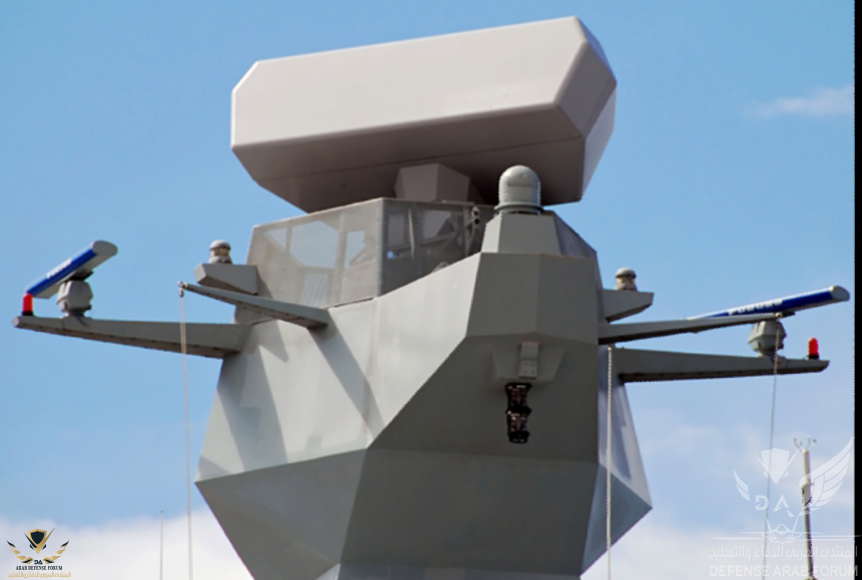

SMART-S Mk2 3D
رادار ثلاثي الأبعاد للمراقبه الجويه والسطحيه يعمل بنطاق S Band متوسط وطويل المدى يعمل على وضعين للتشغيل الوضع المتوسط المدى حتى 150كلم و الوضع بعيد المدى حتى 250كلم
*يستطيع النظام ان يكتشف الاهداف بشكل تلقائي وتتبع مساراتها أضافه الى تصنيف نوعيه الاهداف
*الرادار مقاوم للتشويش الإلكتروني وقادر على العمل في بيئه ذات تشويش عالي
*يستطيع الرادار كشف الاهداف الجويه من مسافه 250كلم والاهداف البحريه من 80كلم
*يستطيع النظام تحديد وتتبع 160هدف جوي و 40 هدف بحري
* يستطيع الرادار كذالك توجيه نيران القطعه البحريه تجاه الاهداف المكتشفه
*النظام قادر على الكشف عن الاهداف ذات المقطع الراداري الصغير كالمروحيات و الطائرات المسيرة
*يستطيع الرادار التعامل مع الصواريخ المضادة للسفن عاليه السرعة وكذالك الصواريخ ذات المقطع الصغير او التي تتمتع بخصائص سبحيه

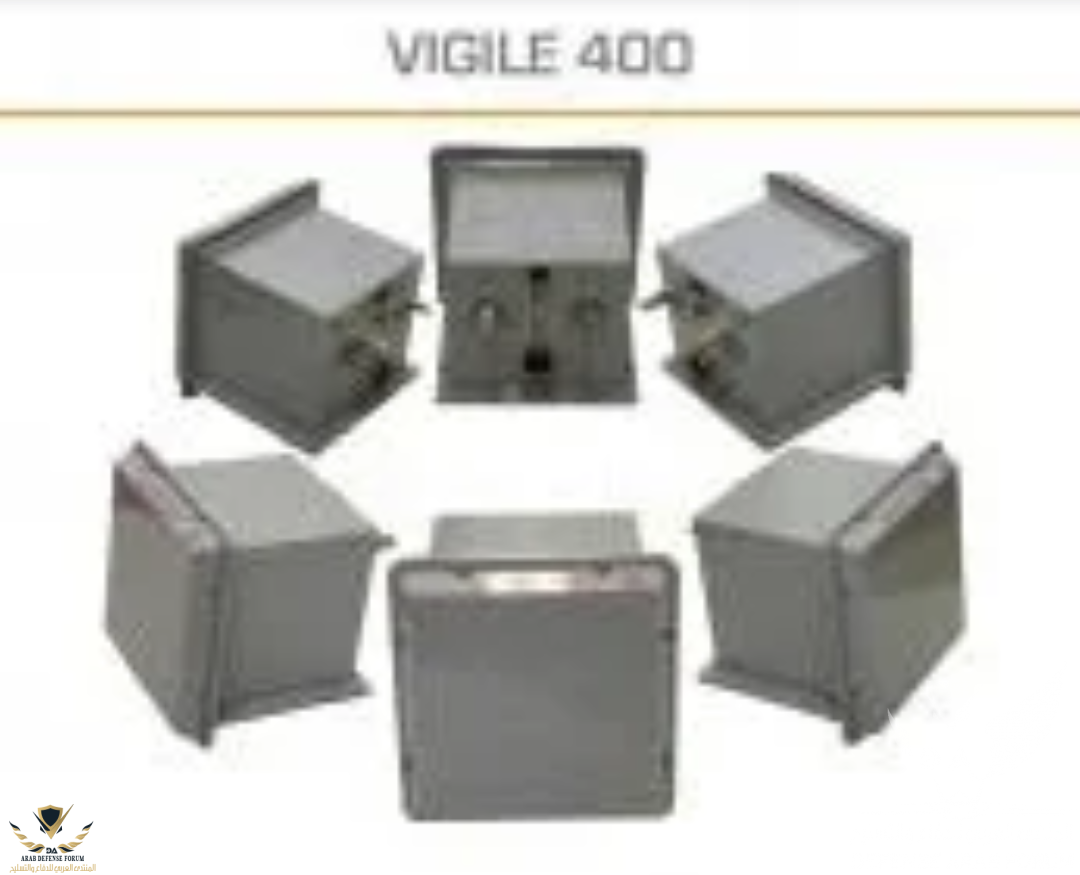

Vigile 400 ESM
*الكورفيتات مجهزة بنظام الحرب او الدعم الإلكتروني
نوع Vigile 400 ESM
هو نظام للانذار المبكر ونظام متخصص في أعتراض الاشارات او الموجات الكهرومغناطيسيه وتحديد نقطه أنبعاثها والقيام بأجراءات مضادة

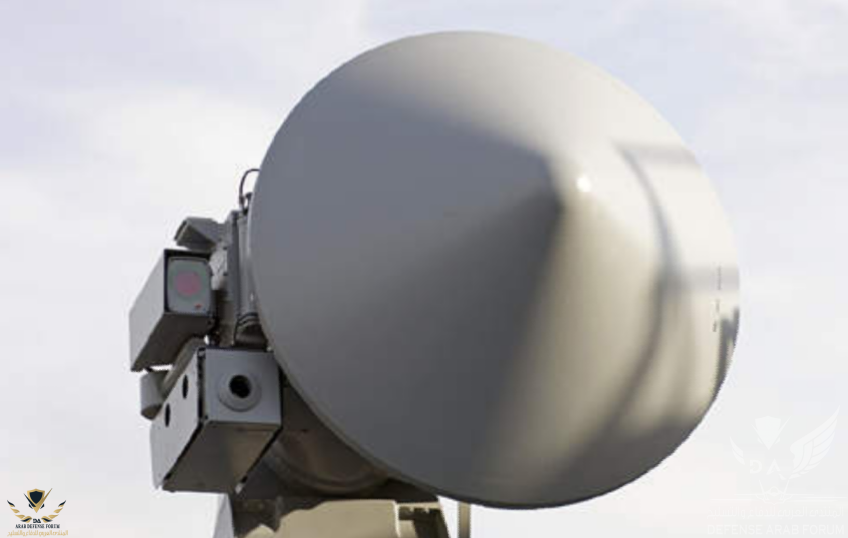

Sting EO Mk2
رادار متقدم ذو قدرات عاليه لأدارة النيران يعمل بنطاق
I band k band
مدمج مع كاميرا حراريه وتلفزيونيه وبمحدد مدى ليزري
*المدى 120كلم نطاق تردد IBand
36كلم k band
*له قدرة عاليه على مقاومه التشويش
*يتميز كذلك بقدرة على كشف الاهداف ذات المقاطع الصغيرة
*يوفر دعم لمختلف أسلحه القطعه البحريه

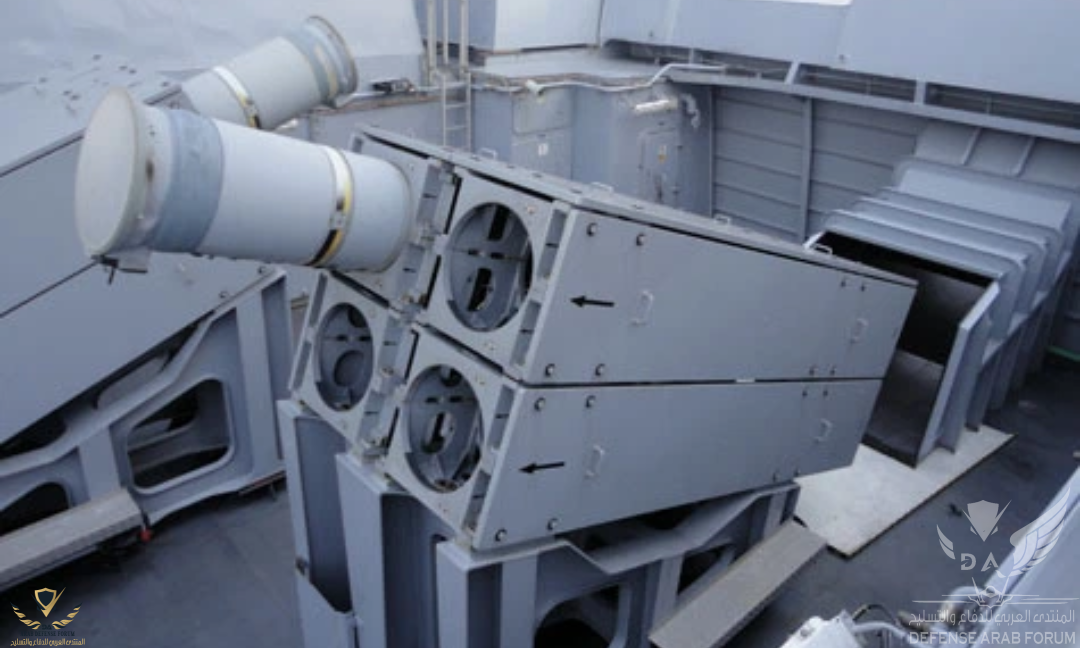

Rheinmetall mass
* هو عبارة عن نظام لإطلاق شراك خداعيه تم تطويرها في مصنع Rheinmetall's Fronau ، وهو مصمم خصيصًا لمواجهة تهديد جميع أنواع الصواريخ المضادة للسفن. يمكن تثبيته في جميع القطع البحريه و دمجها في نظام القيادة والسيطرة أو تشغيله كنظام مستقل.
thales link y mk2
Link Y MK2 هو نظام أتصال طورته شركة Thales لتبادل البيانات التكتيكية بشكل موثوق ومشفر ولأغراض التنسيق التكتيكي بين للسفن والمنصات المحمولة جواً والوحدات البريه
* الكورفيتات مجهزة بمحرك ديزل MTU. بعدد 2 توفر طاقه حتى
5400kw مصمم لتوفير الطاقه وأستهلاك وقود منخفض أضافه الى محرك كهربائي من
Rolls-Royce
* ويوفر نظام الدفع سرعة قصوى تبلغ 28 عقدة
*المدى 8300كيلومتر
*تستطيع القطعه الابحار لمدة 21 يومًا
