بسم الله الرحمان الرحيم

Crotale NG (New Generation)



دفاع جوي قصير المدى من صنع Thales الفرنسية

تتمتل مهمة النظام بالدفاع على القوات البرية بالخطوط الأمامية
أو الدفاع ضد المنشئات أو القواعد العسكرية اضافة لنسخة بحرية مركبة على السفن للحماية
ضد المروحيات والمقاتلات على ارتفاع منخفض وصواريخ كروز اضافة لطائرات بدون طيار وايضا ضد القذائف وقنابل جو-ارض
مايعني حماية شاملة ضد مختلف العدائيات

UrKeVI0Ri45KWcF7ejesKWU3TlyrmUgxTeONLPHV8t-ToFB21h_lIkeM7-2h8Oabq1rSb_P3BMABuWjXOIlqLimX7pFrl1jrb9ZYphD0AzVOMho


تتسلح النسخة Crotale NG
بصاروخ : VT-1 Missiles
المدى : 11 كلم
الارتفاع : 9 كلم
السرعة : 3,5 ماخ

كل عربة كروتال تمتلك 6 قواذف صواريخ جاهزة للاطلاق
و رادار دوبلر S-Band بمدى 20 كلم
به Electronic Counter Countermeasures (ECCM)
اجرائات الكترونية مضادة ضمن بيئة الكترونية شديدة العدائية
يحتاج النظام 6 ثواني فقط مابين الكشف واطلاق الصواريخ على الهدف
(أعتقد تزود كذالك برادار بمدى كبير أيضا لكنني لم أجد, ممكن الاعضاء يساعدوني بهذه الجزئية)



يمكن لنظام الاشتغال بكفائة عبر تقييمه لتهديدات
عبر توفره على (IFF (identification friend or foe
لتمييز الصديق من العدو
ايضا كشف العديد من الاهداف ومتابعتها بنفس الوقت والاشتباك معها في جميع الاحوال الجوية



يمكن دمج النظام على عدة عربات

عربة مجنزرة




عربة مدرعة (هذه نسخة فنلندية)

full


على شاحنة مجرورة




نسخ نظام الدفاع الجوي CROTALE

R440 Crotale
أول نسخة من النظام بها نسختين بحرية وبرية



النسخة HQ-7
وهي نسخة صينية بالهندسة العكسية



R460 SICA (Shahine)
اصدار تم تصنيعه خصيصا للمملكة العربية السعودية وبه اظافات خاصة بها



Crotale Mk.3
نسخة مطورة عن ال NG
تم دمج صواريخ بمدى أكبر من ال NG بمدى 16 كلم

في تجارب الكروتال MK3
تم تدمير هدف عبارة عن درون على بعد 8 كلم وبارتفاع 970 متر
كما تم تدمير هدف يطير على بعد 15 كلم وارتفاع 500 متر



K-SAM (Korean Surface-to-Air Missile)

سنة 2000 تم توقيع عقد صناعة 48 نظام من Crotale NG بين Thales الفرنسية و Samsung الكورية الجنوبية



كذالك المملكة السعودية و كوريا الجنوبية اليوم يتباحتون نقل تقنية ال K-SAM اضافة ل K-30




عربيا يشغل الكروتال NG
المغرب و الامارات العربية

النسخة Shahine
المملكة العربية السعودية وقريبا K-SAM

النسخة Crotale العادية
مصر والبحرين وعمان

اذا كان هناك أي خطأ بخصوص النسخ المشغلة لدى الدول العربية المرجو التصحيح


بسم الله الرحمان الرحيم

Crotale NG (New Generation)



دفاع جوي قصير المدى من صنع Thales الفرنسية

تتمتل مهمة النظام بالدفاع على القوات البرية بالخطوط الأمامية
أو الدفاع ضد المنشئات أو القواعد العسكرية اضافة لنسخة بحرية مركبة على السفن للحماية
ضد المروحيات والمقاتلات على ارتفاع منخفض وصواريخ كروز اضافة لطائرات بدون طيار وايضا ضد القذائف وقنابل جو-ارض
مايعني حماية شاملة ضد مختلف العدائيات

UrKeVI0Ri45KWcF7ejesKWU3TlyrmUgxTeONLPHV8t-ToFB21h_lIkeM7-2h8Oabq1rSb_P3BMABuWjXOIlqLimX7pFrl1jrb9ZYphD0AzVOMho


تتسلح النسخة Crotale NG
بصاروخ : VT-1 Missiles
المدى : 11 كلم
الارتفاع : 9 كلم
السرعة : 3,5 ماخ

كل عربة كروتال تمتلك 6 قواذف صواريخ جاهزة للاطلاق
و رادار دوبلر S-Band بمدى 20 كلم
به Electronic Counter Countermeasures (ECCM)
اجرائات الكترونية مضادة ضمن بيئة الكترونية شديدة العدائية
يحتاج النظام 6 ثواني فقط مابين الكشف واطلاق الصواريخ على الهدف
(أعتقد تزود كذالك برادار بمدى كبير أيضا لكنني لم أجد, ممكن الاعضاء يساعدوني بهذه الجزئية)



يمكن لنظام الاشتغال بكفائة عبر تقييمه لتهديدات
عبر توفره على (IFF (identification friend or foe
لتمييز الصديق من العدو
ايضا كشف العديد من الاهداف ومتابعتها بنفس الوقت والاشتباك معها في جميع الاحوال الجوية



يمكن دمج النظام على عدة عربات

عربة مجنزرة




عربة مدرعة (هذه نسخة فنلندية)

full


على شاحنة مجرورة




نسخ نظام الدفاع الجوي CROTALE

R440 Crotale
أول نسخة من النظام بها نسختين بحرية وبرية



النسخة HQ-7
وهي نسخة صينية بالهندسة العكسية



R460 SICA (Shahine)
اصدار تم تصنيعه خصيصا للمملكة العربية السعودية وبه اظافات خاصة بها



Crotale Mk.3
نسخة مطورة عن ال NG
تم دمج صواريخ بمدى أكبر من ال NG بمدى 16 كلم

في تجارب الكروتال MK3
تم تدمير هدف عبارة عن درون على بعد 8 كلم وبارتفاع 970 متر
كما تم تدمير هدف يطير على بعد 15 كلم وارتفاع 500 متر



K-SAM (Korean Surface-to-Air Missile)

سنة 2000 تم توقيع عقد صناعة 48 نظام من Crotale NG بين Thales الفرنسية و Samsung الكورية الجنوبية



كذالك المملكة السعودية و كوريا الجنوبية اليوم يتباحتون نقل تقنية ال K-SAM اضافة ل K-30




عربيا يشغل الكروتال NG
المغرب و الامارات العربية

النسخة Shahine
المملكة العربية السعودية وقريبا K-SAM

النسخة Crotale العادية
مصر والبحرين وعمان

اذا كان هناك أي خطأ بخصوص النسخ المشغلة لدى الدول العربية المرجو التصحيح




السعودية تشغل النسخة التقليدية من الكروتال ايضاً

ليه ما يتم تكبير بطارية الكروتال؟ يعني تزيد عربات الاطلاق. اعتقد حل افضل من دمج مدافع الاورليكون السويسرية على المنظومة لاني اعتقد انها فاشلة نوعا ما خصوصا ان مستوى التهديدات اصبح اعلى من قدرات المدافع السويسرية حتى مع تطوير الذخيرة المتفجرة
موضوع جميل
يعطيك العافية

ليه ما يتم تكبير بطارية الكروتال؟ يعني تزيد عربات الاطلاق. اعتقد حل افضل من دمج مدافع الاورليكون السويسرية على المنظومة لاني اعتقد انها فاشلة نوعا ما خصوصا ان مستوى التهديدات اصبح اعلى من قدرات المدافع السويسرية حتى مع تطوير الذخيرة المتفجرة
موضوع جميل
يعطيك العافية
المنظومة لا تحتوي على مدافع فقط صواريخ

موضوع جميل
معلومات اضافية بخصوص الكروتال NG يمتلك النظام أيضا:

  • Ku-band TWT tracking radar بمدى 30كلم.
  • كاميرا حرارية Thermal camera بمدى 19كلم.
  • Daylight CCD camera بمدى 15كلم
  • IR LOCALISER.
كما أنه يأتي ب8 قواذف صواريخ بدل 6.

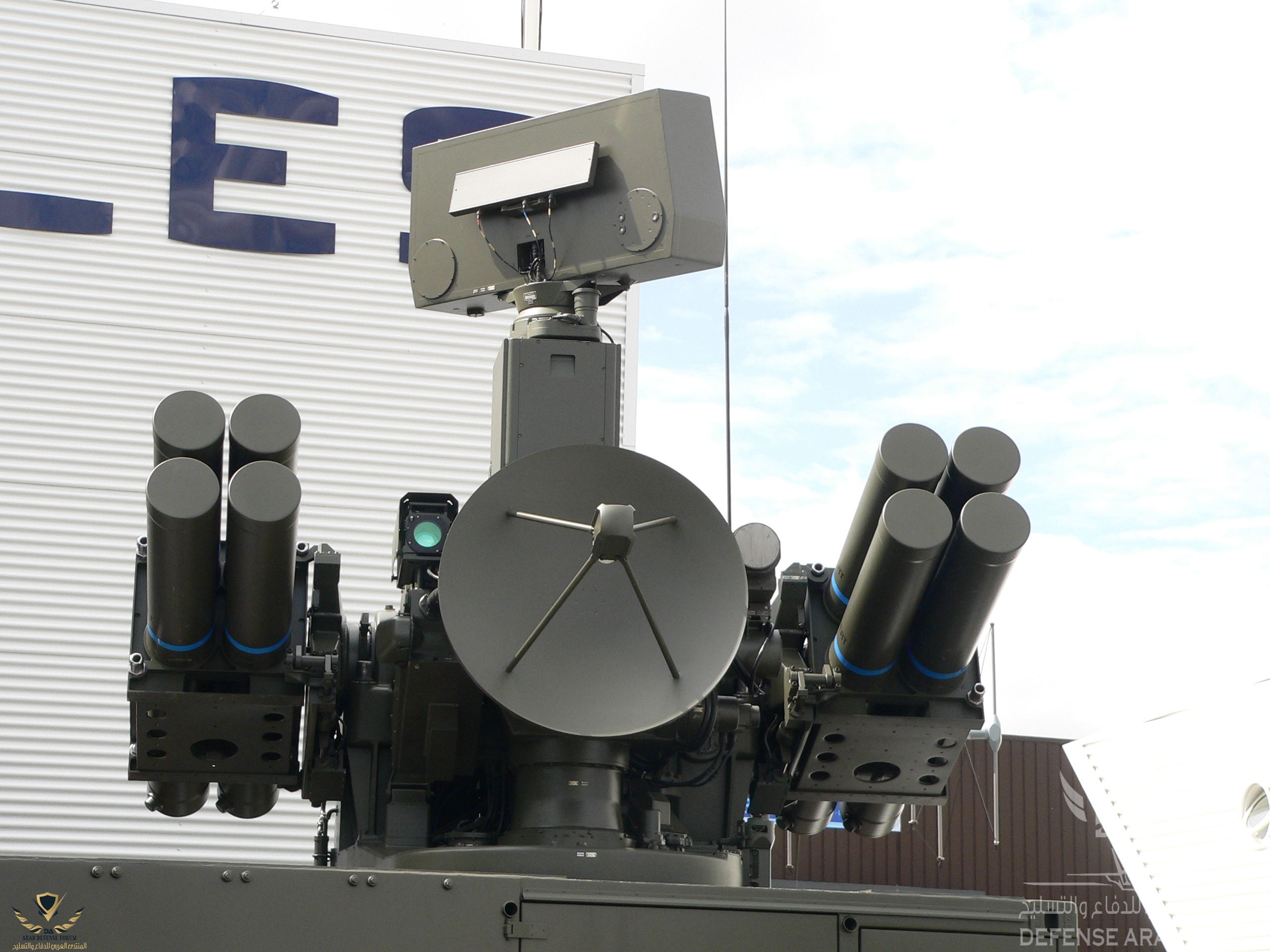

صورة أوضح لكل ما ذكرت سابقا.

موضوع جميل
معلومات اضافية بخصوص الكروتال NG يمتلك النظام أيضا:

  • Ku-band TWT tracking radar بمدى 30كلم.
  • كاميرا حرارية Thermal camera بمدى 19كلم.
  • Daylight CCD camera بمدى 15كلم
  • IR LOCALISER.
كما أنه يأتي ب8 قواذف صواريخ بدل 6.
صورة أوضح لكل ما ذكرت سابقا.
مشاهدة المرفق 240195
صحيح 8 قواذف اخطأت بالكتابة

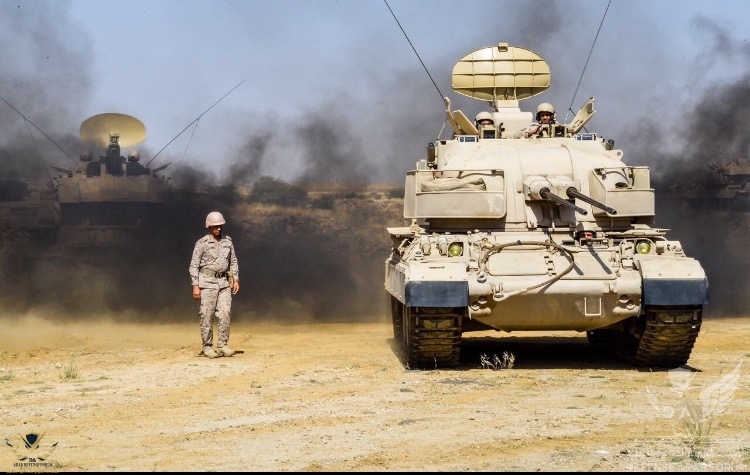

تشغل السعودية اصدار الشاهين والاصدار التقليدي


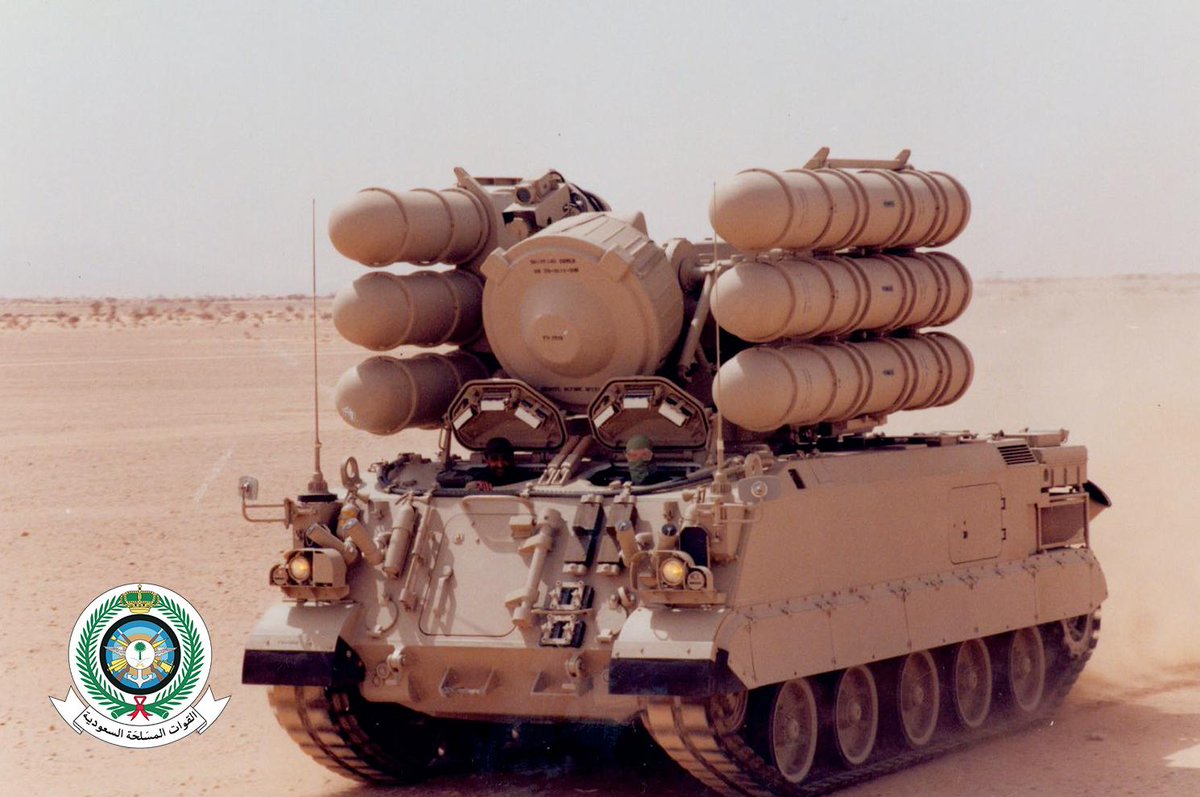

عدد 36 بطارية شاهين مدمج على هيكل AMX-30B




مدمج مع تشكيل السرية مدفع AMX-30 DCA من عيار 30 ملم



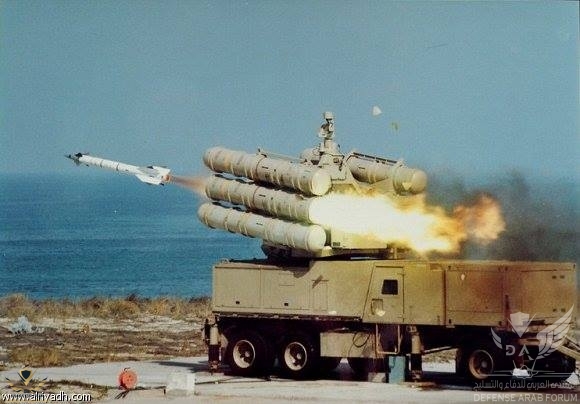

عدد 10 بطاريات شاهين مدمج على عربة مقطورة



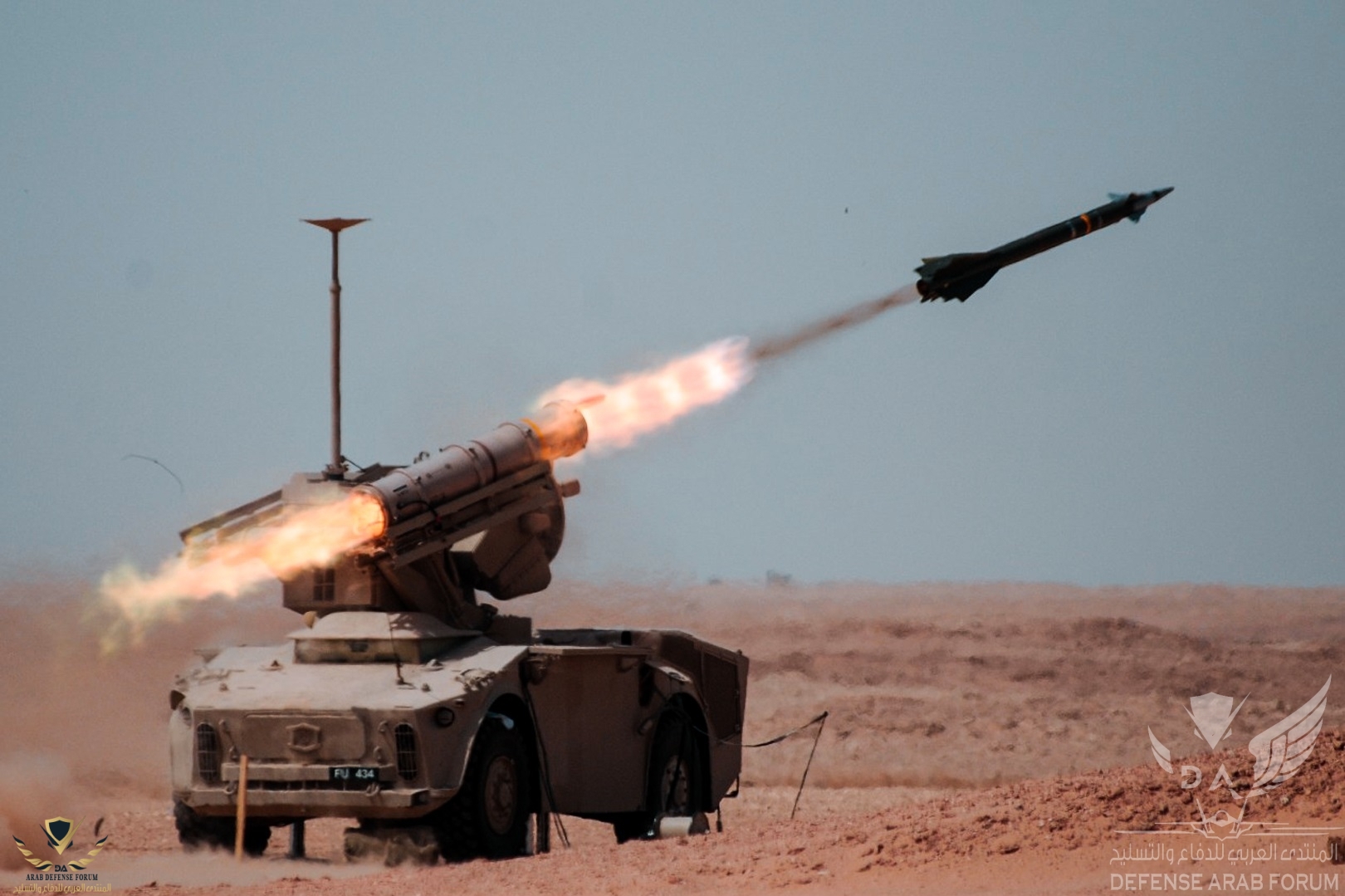

عدد 22 بطارية كروتال



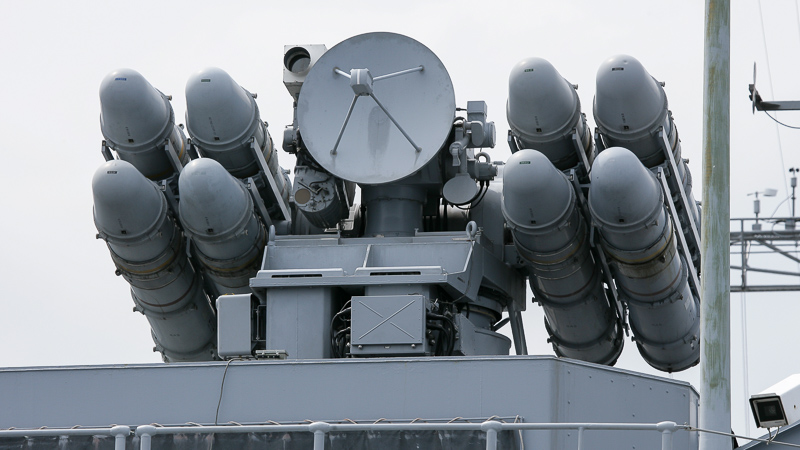

وعدد 4 كروتال نسخة بحرية مدمجة على فرقاطات فئة المدينة



المنضومة الكورية والNG تم فيها حل مشكلة كلفه و تعقيد الرادارات بذكاء، لكن اصبح ضروري المرور لرادارات افضل لان التهديدات تغيرت
(هذا فيما يخص الدفاع النقطي, لازالت ممتازه في ادوار كثيره)

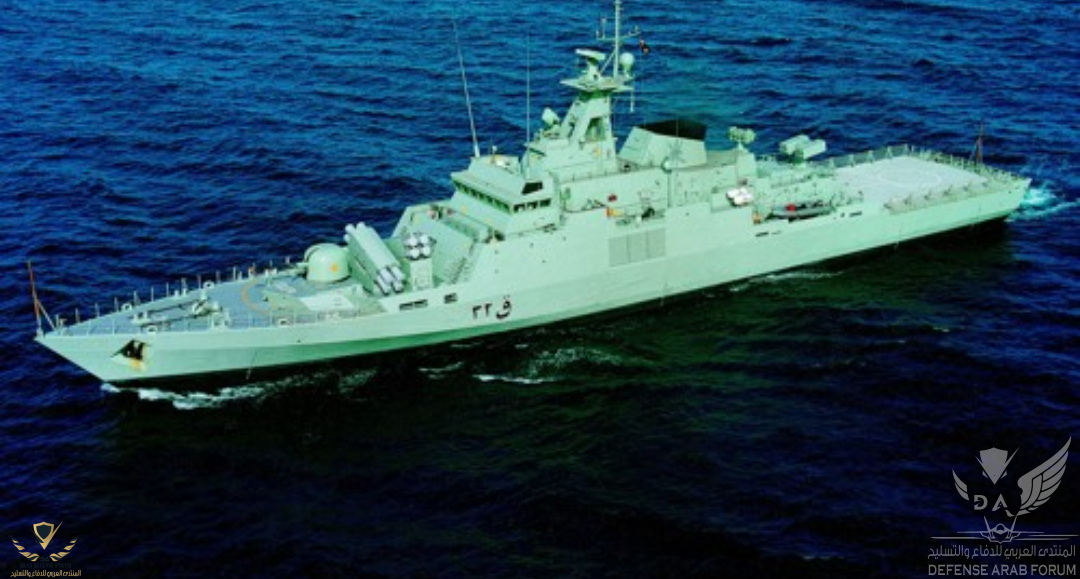

كورفيت افانتي مع انه صناعة غربية ولاكن ليس بمزود بالكروتال
تخت البناء للبحرية السعودية

كورفيت افانتي مع انه صناعة غربية ولاكن ليس بمزود بالكروتال
تخت البناء للبحرية السعودية


الكورفيت بيتم تزويده بصاروخ VL MICA أو ESSM

أخي هل متأكد ان الكروتال الاماراتي هو NG ... أظن النسخة العادية .

الكروتال الاماراتي هو الاصدار الاخير MK.3

Products and solutions that Thales supplies for the UAE’s defence market include:
  • Mirage 2000-9 – Thales supplies on-board electronic systems to the United Arab Emirates Air Force for the Mirage jet fighter, including the Group’s SLAR 2000 radar pod, TV/CT CLDP laser designator pod, Topsight helmet-mounted display and sighting system.​
  • Crotale MK3 – The Crotale short range air defence system, supplied with three Counter Battery Radars (COBRA), is supplied by Thales as a result of its membership to the Euro-Art international EWIV joint venture).
  • Ground Air Transmit Receive system (GATR) – Ground-to-air communication systems; supplying data links to the UAE Armed Forces.​
  • PR4G F@stnet – A VHF medium distance range tactical radio communication product with simultaneous voice & IP produced by Thales supplied to the UAE.​
  • Sonar suite – Compromising of one Captas-2 Variable-Depth Sonar (VDS) and a UMS 4110 hull mounted sonar (HMS), this technology equips the Abu Dhabi Class in the naval domain.​




يخدم النظام كذلك على الكورفيت العماني قاهر الامواج والمؤزر
