غواصه u212a todaro

Jabbber

عضو
إنضم
17 يوليو 2017
المشاركات
13,543
التفاعل
32,030 368 1
الدولة
Oman
(U212A الغواصه)



والمتوقع أن تقتنيها دوله قطر لنتعرف عن قرب عن تلك القطعه البحريه التي نالت رضى القيادة القطريه والتي قد تكون أول غواصه عامله لدى البحريات الخليجيه وأن كانت دول خليجيه أولى بأقتناء الغواصات كالمملكه العربيه السعودية وسلطنه عمان ودوله الامارات


* غواصات

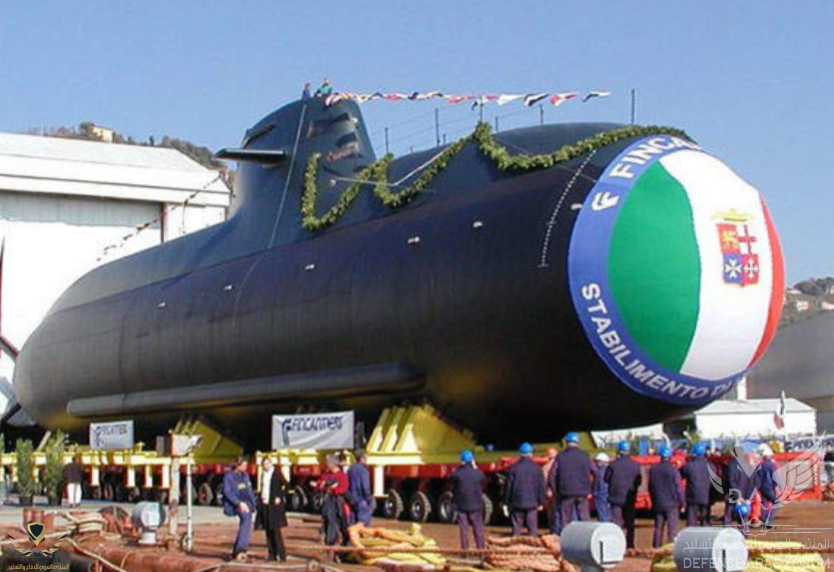

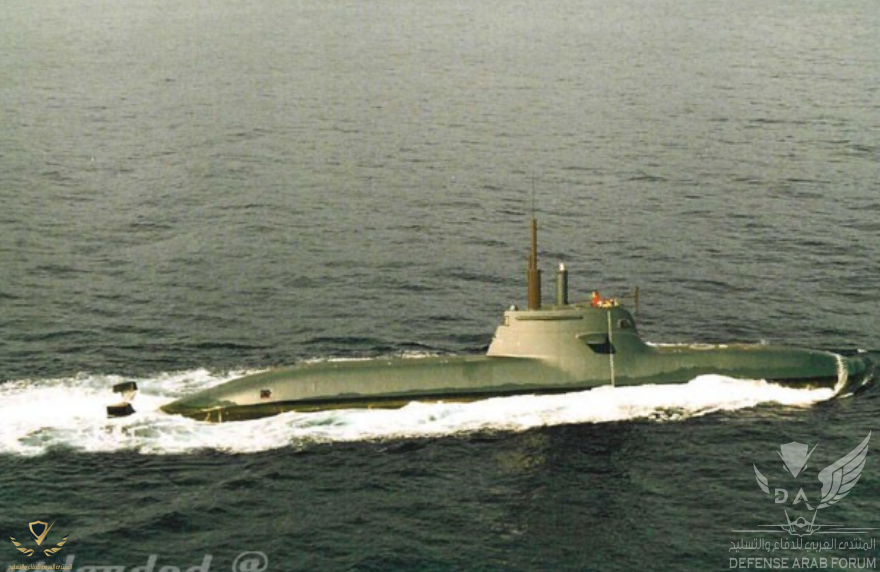

U212A غواصات هجوميه متقدمه تعمل بالديزل والكهرباء تم صناعتها وتطويرها من قبل Fincantieri لصالح البحريه الايطاليه وهو مشروع مشترك ألماني أيطالي


*تتميز الغواصه بخصائص شبحيه وبهيكل متطورخاص مصنوع من مواد غير مغناطيسيه مما يصعب من مهمه أكتشافها وتتميز ببصمه صوتيه منخفضه


*الغواصه مخصصه للاستطلاع والتسلل خلسه واصطياد القطع البحريه فهي مجهزة ب 13طوربيد يستطيع الطاقم أستهداف قطع بحريه من مسافه 50 كيلومتر بأستخدام طوربيدات متطورة موجهه بالالياف الضوئيه


* تستطيع الغواصع العمل تحت سطع الماء لثلاثه اسابيع أو أربعه متواليه او الابحار على السطع لمدة 12 أسبوع


نشر قوات خاصه
* الغواصه مخصصه للعمل في المياه الضحله قليله العمق فهي قادرة على العمل في عمق أقل من 20 مترًا يصل الى 17 متر مما يسمح له بالاقتراب من الشاطئ أكثر من معظم الغواصات المعاصرة. تمنح تلك المميزة للغواصه القيام بأعمال سريه ونشر عناصر للقوات الخاصه والانسحاب بسرعه
*أقصر عمق تصل إليه الغواصه 250 متر
وان كانت بعض المصادر تذكر ان الغواصه من الممكن ان تصل الى عمق 700متر


نشر قوات خاصه

الطول : 56متر
القطر :7 أمتار
الارتفاع:12 متر
الازاحه السطحيه : 1450 طن
الازاحه تحت سطح الماء : 1830
* الطاقم : يتألف الطاقم من 27 فرد وضابط

* السرعه السطحيه : 12 عقدة
*السرعه وهي غاطسه : 16 الى 20عقدة
* الغواصع مجهزه بنظام AIP يشمل تسع وحدات خلايا وقود من سيمنز
(SINAVY PEM) مع قدرة تبلغ 34kW لكل منها.
تزود محطة AIP لتوليد الطاقة بخلايا الوقود (FCPP) الكهرباء للغواصه مما يلغي الحاجة إلى تشغيل محرك الديزل أثناء التجوال البطيء الصامت والذي يسمح للغواصة بالعمل تحت الماء لفترات طويلة

*يصل مدى الغواصه الى 8000كلم بسرعه 8 عقدة

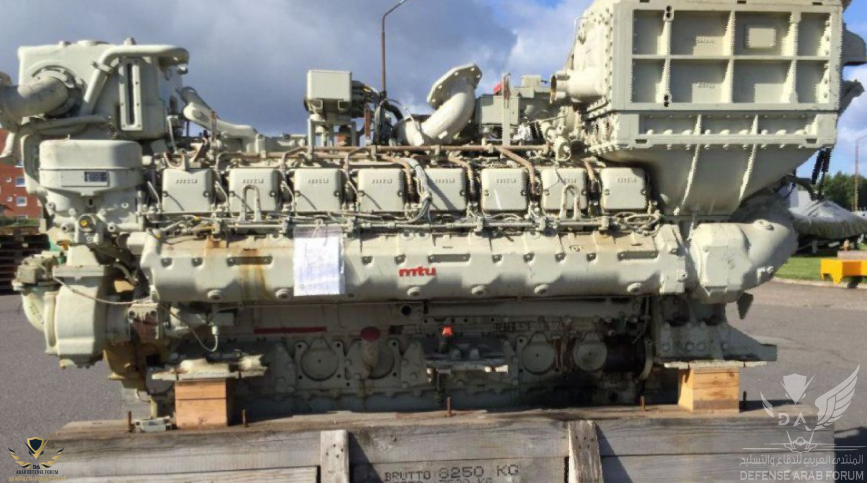

* تحمل الغواصه نظام دفع مدمج يتكون من محرك ديزل بحري نوع MTU 16V 396 يتكون من 9 خلايا وقود نوع
(HDW / Siemens PEM)توفر كل منها من 30/40kw
أضافه الى 2خليه وقود
(HDW / Siemens PEM) توفر 120kw

ومحرك كهربائي نوع Permasyn من سيمنز توفر طاقه حتى 1700kwوبطاريات حمض الرصاص عالية الأداء بعدد 2

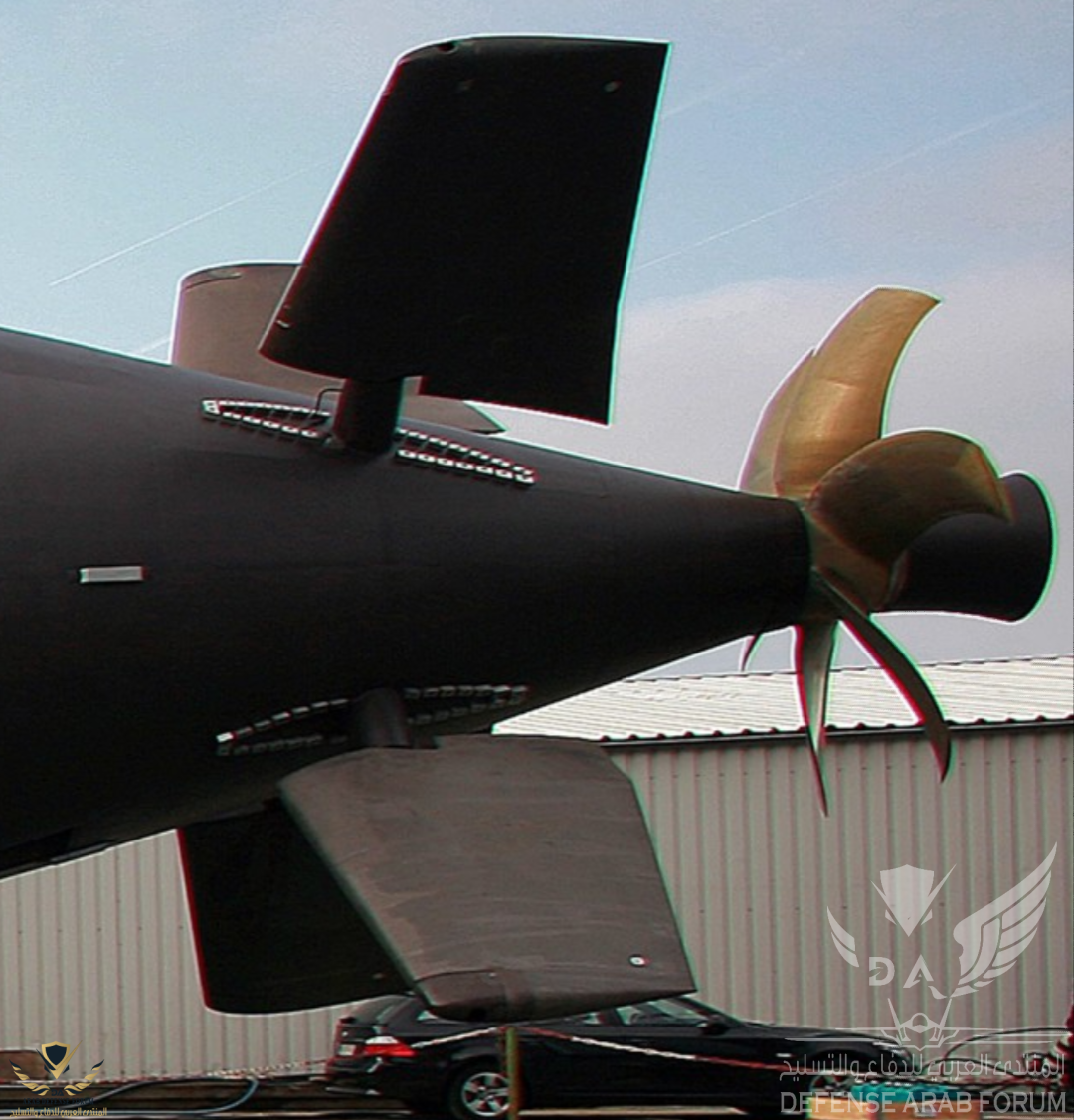

* تتكون مروحه الدفع من سبعه شفرات نوع skewback

* تحوي الغواصه 6 قواذف طورييد عيار 533
تستطيع الغواصه تخزين حتى13 طوربيد

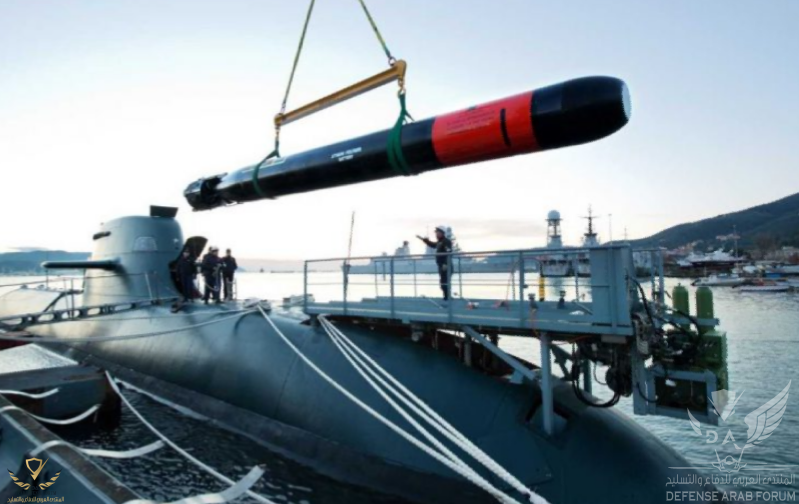

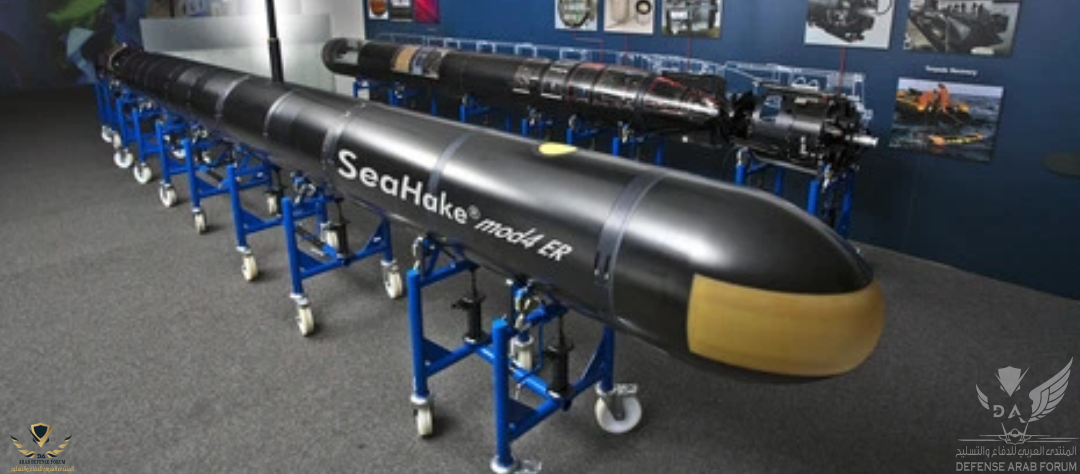

* تحمل الغواصه الطوربيد الالماني الثقيل (DM2A4 Seehecht)


أحدث طوربيد ثقيل طورته شركة أطلس للإلكترونيات Atlas Elektronik
الوزن 1370
وزن الرأس الحربي 260 كلغ
الطول 6.6
المدى 50 كلم
نظام التوجيه بالالياف مع توجيه بالسونار في المرحله الأخيرة

*تحمل الغواصه كذالك الطوربيد
(Black Shark)


هو طوربيد متطور طويل المدى ومتعدد الأغراض وثقيل الوزن موجه بالالياف الضوئيه تم تصميمه وتطويره بواسطة (Whitehead Sistemi Subacquei (WASS بالتعاون مع القوات البحرية الإيطالية
المدى 50كلم
سودطول 6.3
القطر 533
طوربيد القرش الأسود مجهز بأجهزة استشعار متعددة للكشف عن الأهداف وتصنيفها.

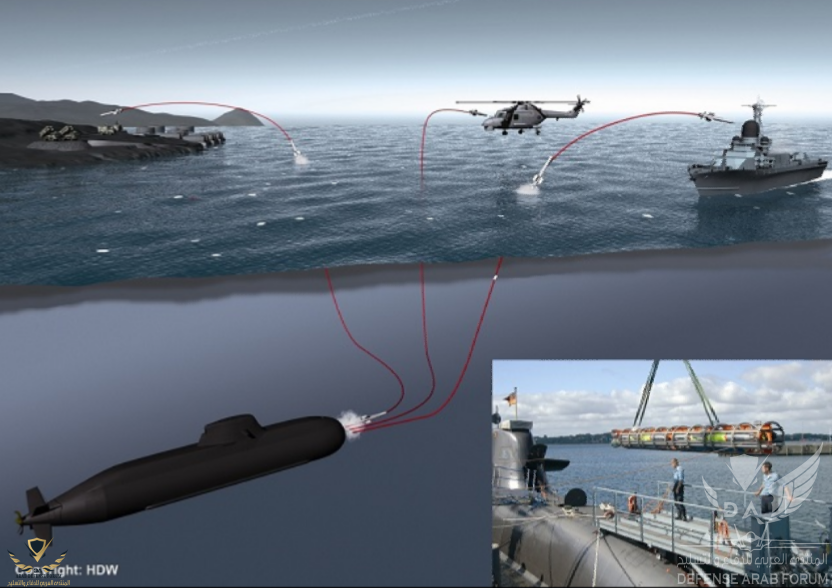

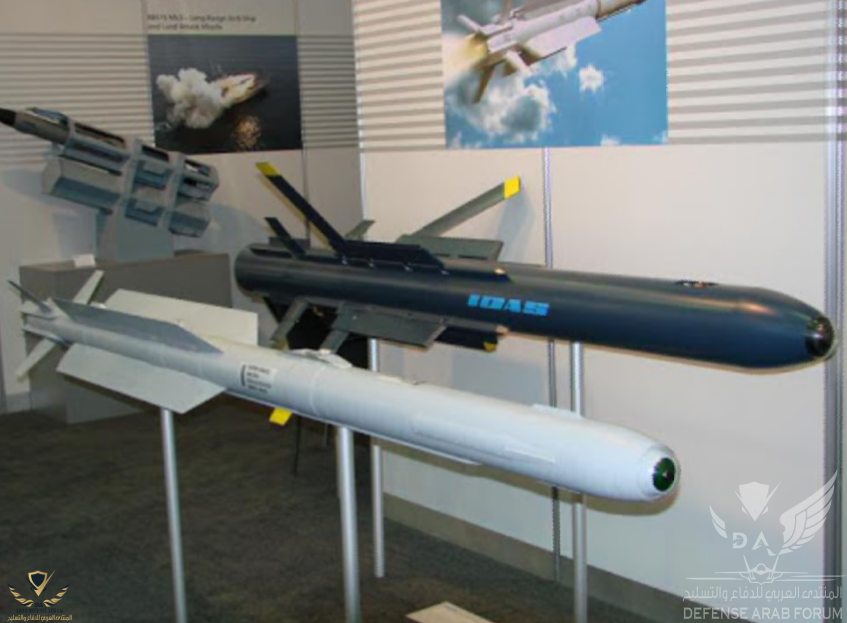

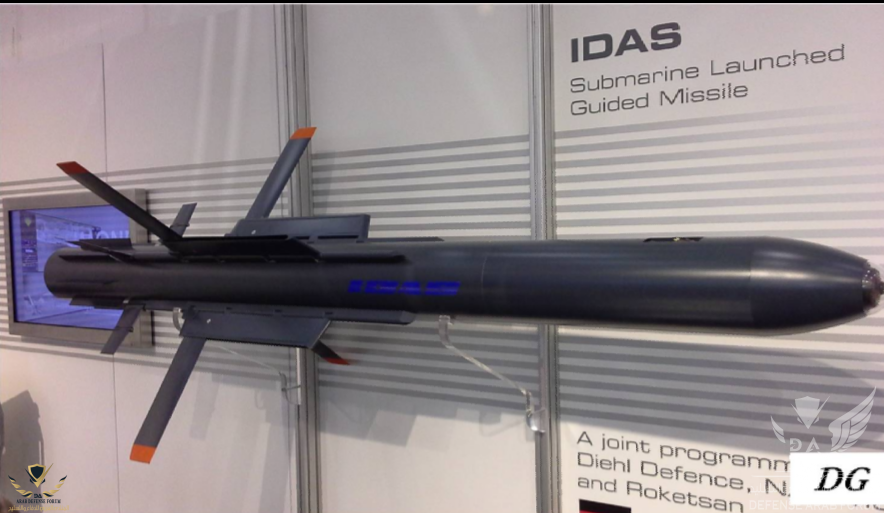

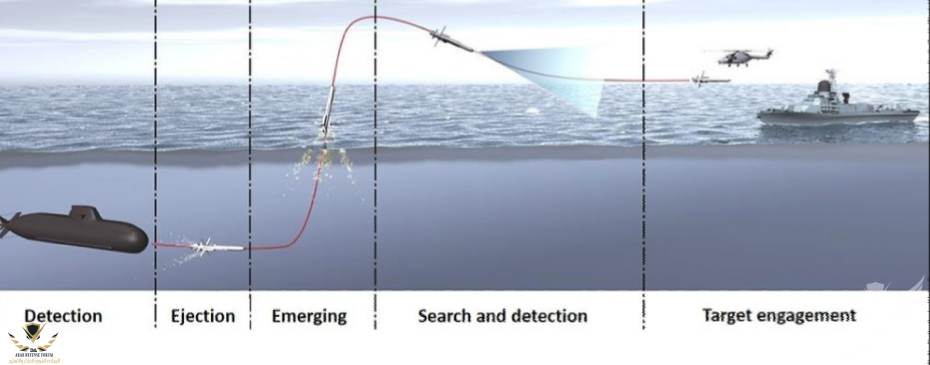

*تستطيع الغواصه أطلاق صواريخ

(IDAS)


وهو نظام يستخدم للدفاع والهجوم يستند هذا الصاروخ الى صاروخ الجو جو IRIS T

* يستطيع النظام مهاجمه الاهداف الطائرة كالمروحيات وحتى القطع البحريه الصغيرة والمتوسطه والاهداف الساحليه

* يتم توجيه الصواريخ بالالياف الضوئيه ونصل حتى مدى 40كلم

ويتم وضع 4 صواريخ في أنبوب طورييد واحد
.
* تستطيع الغواصه حمل ونشر حتى 24 لغم بحري
(حسب رغبه الزبون )

* تحمل الغواصه أجهزة الأستشعار الآتيه

1_تحمل الغواصه مجموعه السنورات التاليه

*سونار MOA 3070 لكشف الألغام
*سونار أطلس( CSU 90 DBQS-40FTC)
*سونار TAS-3 المصفف السلبي ذو التردد المنخفض
*سونار FAS-3 المدى المتوسط

2_ رادار الخرائط السطحي Kelvin Hughes Type 1007

3_ تحمل الغواصه الاجهزة البصريه التاليه والمثبته على الصاريه
Carl Zeiss SERO 14
Carl Zeiss SERO
15 ليزر

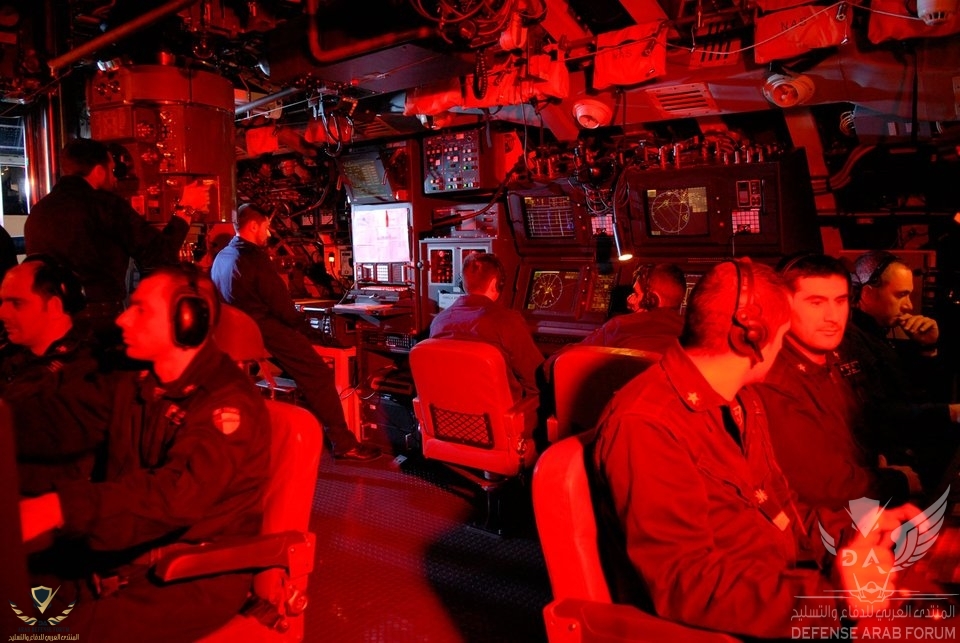

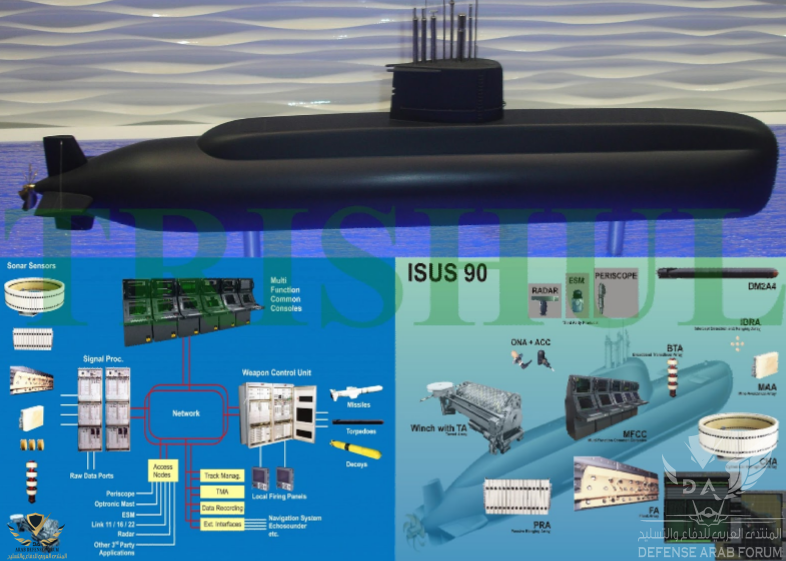

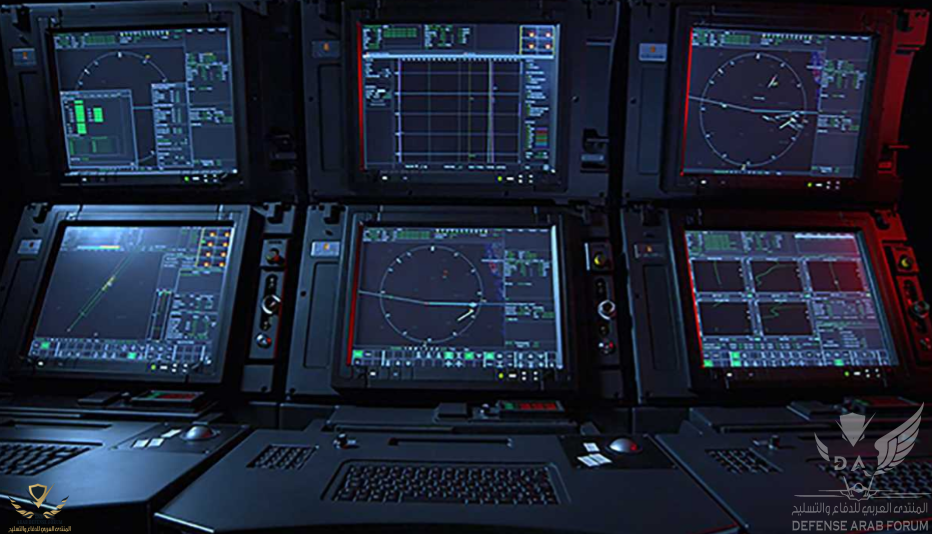

4_النظام القتالي ISUS90 20

نظام مكافحة الغواصات و هو نظام متكامل للتحكم بالأسلحة والقيادة والتحكم ومشاركة الأسلحة بشكل متكامل يقوم بدمج المستشعرات الصوتية مع المستشعرات الضوئية والإلكترونية للسماح بإجراء تحكم شامل في الانظمه البحرية، بالإضافة إلى التحكم في الطوربيدات والصواريخ

5_نظام أدارة القتال متقدم نوع Kongsberg MSI- 9 I

وهو عبارة عن وحدة كاملة لمعالجة إشارات السونار واسعة النطاق والكشف والتتبع والتصنيف


EADS FL 1800U suite _6 تستخدم في الحرب الالكترونيه وعمل شراك خداعيه

7_قاذفات Torpedo Tau جهاز تشويش واطلاق شراك خداع



Jabbber

التعديل الأخير:
حقيقة صفقة غريبة لدولة بموقع وحجم قطر
لكن بالتوفيق واتمنى من بلدي النظر والاهتمام بالبحرية

حقيقة صفقة غريبة لدولة بموقع وحجم قطر
لكن بالتوفيق واتمنى من بلدي النظر والاهتمام بالبحرية
تستطيع الغواصه العمل في المياه الضحله بكفاءة عاليه
غواصه جيدة وممكن تقتنيها أي دوله خليجيه


حقيقة اشك ان قطر ستتعاقد على التايب 212، غالبا فينكانتيري راح تطور غواصة صغيرة او قزمية تناسب البحرية القطرية و بيئة الخليج العربي

لكن في النهاية كل شئ ممكن

* السرعه السطحيه : 12 عقدة
*السرعه وهي غاطسه : 16 الى 20عقدة



هل سرعتها اثناء الغوص اسرع من سرعتها و هيه على السطح؟​

أنا متأكد لو الصفقة أول أستخدام لتلك الغواصات ستكون للتجسس وجمع المعلومات ضد الدول العربية
سؤال هل هناك مساحة كبيرة بالغواصات ممكن تستخدم لنقل الاسلحة

أنا متأكد لو الصفقة أول أستخدام لتلك الغواصات ستكون للتجسس وجمع المعلومات ضد الدول العربية
سؤال هل هناك مساحة كبيرة بالغواصات ممكن تستخدم لنقل الاسلحة

دى غواصة حضرتك يعنى شايلة سلاحها بالعافية.

لو الغواصة تستطيع مكنتش هتعرف الاسلحة رايحة فين و جاية منين.

دى غواصة حضرتك يعنى شايلة سلاحها بالعافية.

لو الغواصة تستطيع مكنتش هتعرف الاسلحة رايحة فين و جاية منين.
تمام بس أنا كنت قريت أنا كارتلات المخدرات في كولومبيا يستخدمون الغواصات لنقل المخدرات بكميات فدا اللي خلاني أسأل

ماشاء الله قطر تقتني الأفضل دائما بأمكانيات تفوق التايب المصرية المنزوعة AIP وكذلك الكيلو الجزائرية بأزاحتها الضخمة وتسليحها المحدود​

تمام بس أنا كنت قريت أنا كارتلات المخدرات في كولومبيا يستخدمون الغواصات لنقل المخدرات بكميات فدا اللي خلاني أسأل
دة حقيقى فعلا لان المخدرات عبارة عن بودرة يعنى مش بتاخد مساحة و بتاخد كميات .. انما الغواصة هتنقل سلاح ايه ؟
الغواصة بيكون ليها وزن محدد تقدر تشيله زيها مثل الطيارة.

يعنى مثلا تقدر تبعت ١٠٠ كيلو مخدرات انما سلاح هتبعت اد ايه ٢٠ رشاش مثلا؟

هل هتشترى غواصة ب ملاين عشان تهرب رشاشات ممكن تهربهم فحاوية و كميات اكبر و لا تهرب فيها هيروين و تشترى الحوض نفسه :ROFLMAO::ROFLMAO:

دة حقيقى فعلا لان المخدرات عبارة عن بودرة يعنى مش بتاخد مساحة و بتاخد كميات .. انما الغواصة هتنقل سلاح ايه ؟
الغواصة بيكون ليها وزن محدد تقدر تشيله زيها مثل الطيارة.

يعنى مثلا تقدر تبعت ١٠٠ كيلو مخدرات انما سلاح هتبعت اد ايه ٢٠ رشاش مثلا؟

هل هتشترى غواصة ب ملاين عشان تهرب رشاشات ممكن تهربهم فحاوية و كميات اكبر و لا تهرب فيها هيروين و تشترى الحوض نفسه :ROFLMAO::ROFLMAO:
أولا اعتقد ان المخدرات التي يهربها كارتلات المخدرات بالغواصات واقول اعتقد بالاطنان وليس مجرد 100 كيلو
ثانيا بالتاكيد مش حتنقل دبابات ولا مدرعات مثلا في الغواصة ولكن لنقول مضادات طيران محمولة

التعديل الأخير:
ماشاء الله قطر تقتني الأفضل دائما بأمكانيات تفوق التايب المصرية المنزوعة AIP وكذلك الكيلو الجزائرية بأزاحتها الضخمة وتسليحها المحدود​
الكيلو بامكانها حمل 18 ما بين الطوربيدات و الصواريخ
في حين هذه الغواصة تحمل 13 فقط

* السرعه السطحيه : 12 عقدة
*السرعه وهي غاطسه : 16 الى 20عقدة



هل سرعتها اثناء الغوص اسرع من سرعتها و هيه على السطح؟​
نعم تتبع المشاركه 3 فهي مأخوذة من موقع الشركه

تستطيع الغواصه العمل في المياه الضحله بكفاءة عاليه
غواصه جيدة وممكن تقتنيها أي دوله خليجيه

ستكون أفضل من الفئة غدير الإيرانيه
وعندها يمكن الحماية من العمق ضد تلك الغواصات القزمية بدعم من مروحيات المكافحة .
أعتقد أن الأمر يستحق النظر فيه .

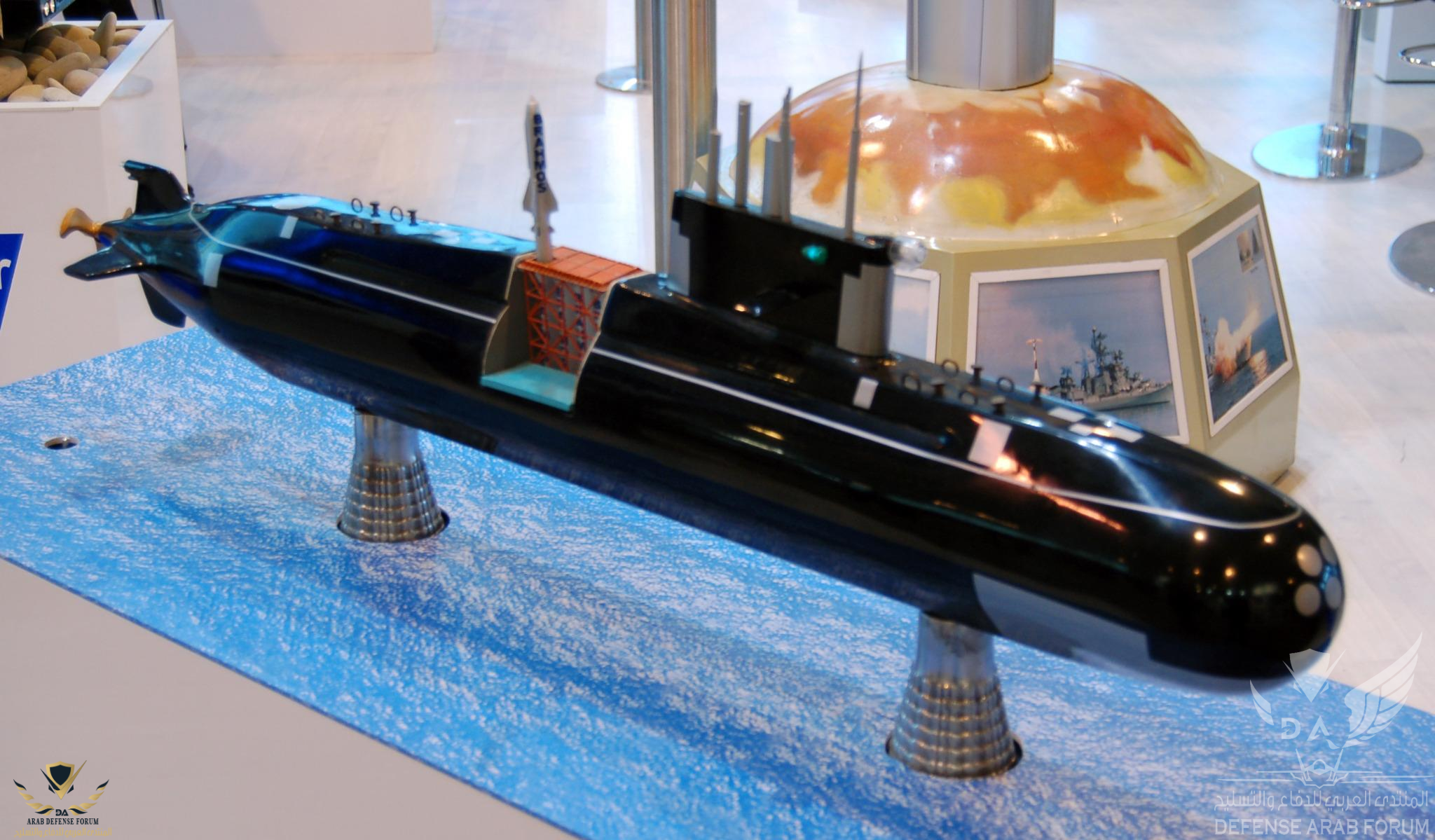

كان هناك مشروع واعد يعطي افضليه لتشغيل غواصات بطاقم جداً صغير بسبب نظام التحكم الآلي الذي لايحتاج لعدد كبير
ومنخفضة التكلفة للصيانة وتستهدف الدول التي لاتملك أسطول غواصات .
وهي S1000 الروسية / الإيطالية ولكن الظروف السياسية حول الأزمة الأوكرانية أوقفت المشروع .
لو بحثت دول الخليج إمكانية إعادة البرنامج ستكون مناسبة هي الأخرى ...


الغواصات مهمه لبعض دول الخليج وخاصة الدول المطلة على بحر العرب لكن الغواصات مكلفة ف الشراء والصيانة لذلك ترا معظم الدول أن السفن تكفي ف الوقت الحالي ولكن لا أستبعد دخول سلاح الغواصات في الفتره القادمة لبعض من هذي الدول عند الحاجة لها أو أذا حصل تغير في الخطط والاحداث.
