*صواريخ CAAM تم تطويرها من قبل MBDA لصالح القوات المسلحه البريطانيه
الصاروخ قصير الى متوسط المدى


*الصاروخ سيخدم في جميع افرع القوات المسلحه البريطانيه سيحل محل صاروخ (Asraam غير مؤكد)(seawolf)(Rapeir)

* تلك الصواريخ مخصصه للتصدي لمختلف أنواع التهديدات الجويه الحاليه والمستقبليه من مروحيات وصواريخ كروز ومقاتلات وطائرات دون طيار والقنابل الانزلاقيه والاغراق الصاروخي والاهداف منخفضه الارتفاع


* الصاروخ مخصص للعمل في بيئات شديدة العدائيه وتشويش عالي

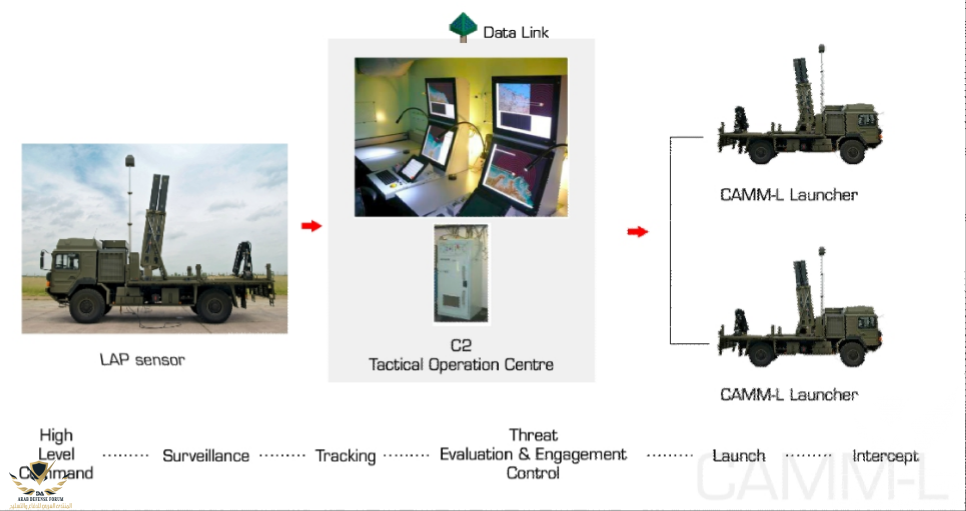

*يعمل Caamضمن نظام Sky Sabre للدفاع الجوي في القوات المسلحه البريطانية مع نظام( MIC4AD (C41 الاسرائيلي القيادة والسيطرة والربط بين الانظمه وتحليل البيانات

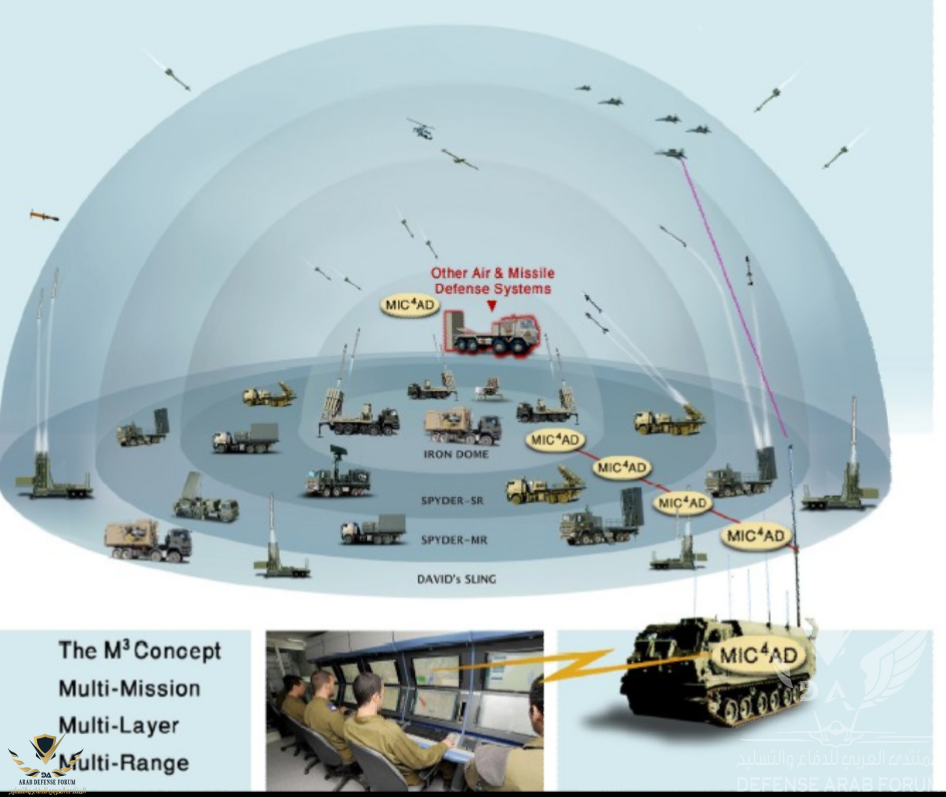

يقوم.MIC4AD بربط البيانات من أجهزة الاستشعار المختلفه(الرادارات ، وصلة البيانات والانظمه البصريه) ويقدم صورة تكتيكية موحدة في الوقت الحقيقي. يقوم MIC4AD أيضًا بإجراء تقييم للتهديدات ويوفر تقيما للأهداف المعاديه وخطة اعتراض وقيادة فعالة لعملية إطلاق النار او الاعتراض.

MIC4AD


*الصاروخ غير مكلف يمكن دمجه بسهوله ضمن الانظمه العامله في القطع البحريه بدون تبديل او تحديث للانظمه المتعلقه بالتوجيه والقيادة والسيطرة


*نطاق عمل الصاروخ : يستطيع الصاروخ الاطاحه بالاهداف من مسافه 1kmالى 25km
* الوزن :99kg
*طول الصاروخ 3.2m
*القطر 166mm
*السرعه 3 ماخ
* المحرك منخفض البصمه
*بأمكان النظام التعامل مع عدة أهداف في آن واحد

*نظام التوجيه: RF(التوجيه الراداري النشط)+data link


*يعمل النظام بشكل متكامل مع رادار Giraffe-AMB

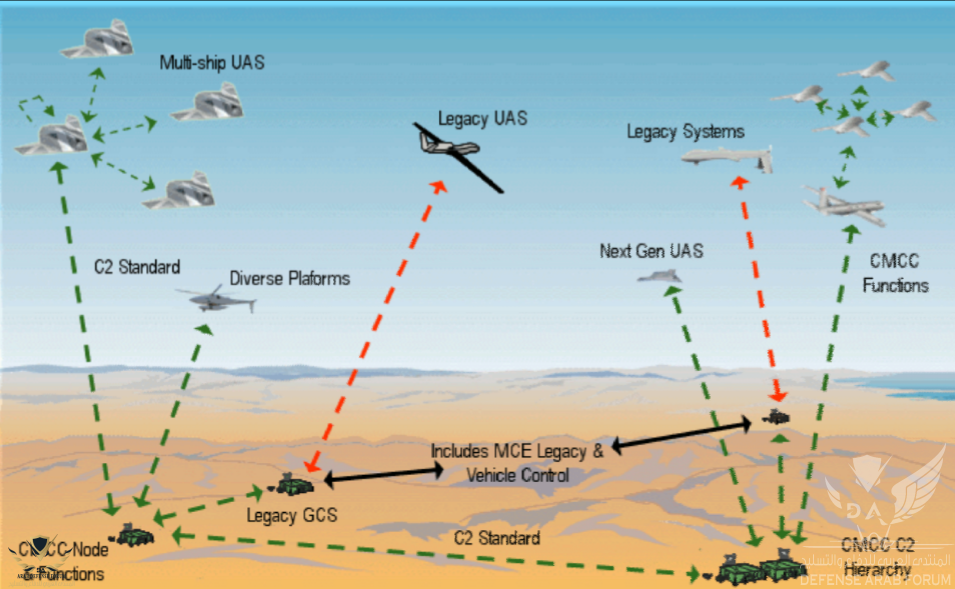

ونظام القيادة والسيطرة C2 مما يمكن الصاروخ من تلقي التحديثات والحصول على تغذيه بيانات من مختلف انظمه الاستشعارقبل التوجه الى الهدف باستخدام التوجيه الراداري النشط


C2

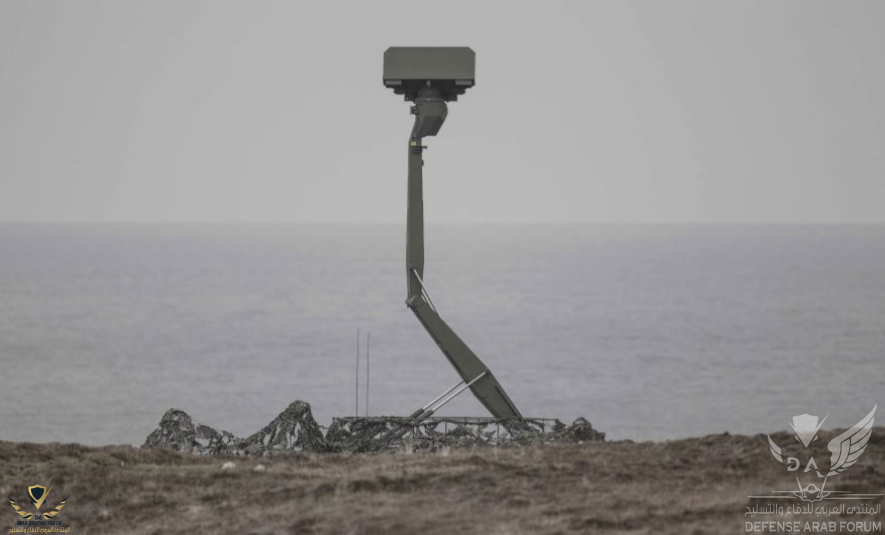

*رادار Giraffe صناعه سويديه بمدى km120 وتغطيه 360درجه ومصدر أخر يشير الى مدى 470km .. الرادارثلاثي الابعاد,يعمل ضمن نطاق C band يعمل الرادار ضمن بيئات التشويش العالي يستطيع رصد الاهداف قليله الارتفاع ذات مقطع راداري صغير ..( رادار عملاق بحاحه الى موضوع منفصل )


Giraffe

* تتميز تلك المنظومه بسهوله الحركه والتنقل وسرعه النشر


* بأمكان المنظومه العمل بشكل مستقل تماما او دمجها ضمن نظام متكامل للدفاع الجوي
*يستخدم هذا النظام تقنيه القذف او الاطلاق البارد عن طريق الهواء المضغوط ومن ثم يتجه إلى الهدف في أي أتجاه 360درجه


*يتم قذف الصاروخ مسافه 100قدم للاعلى بالاطلاق البارد قبل أشتعال المحرك

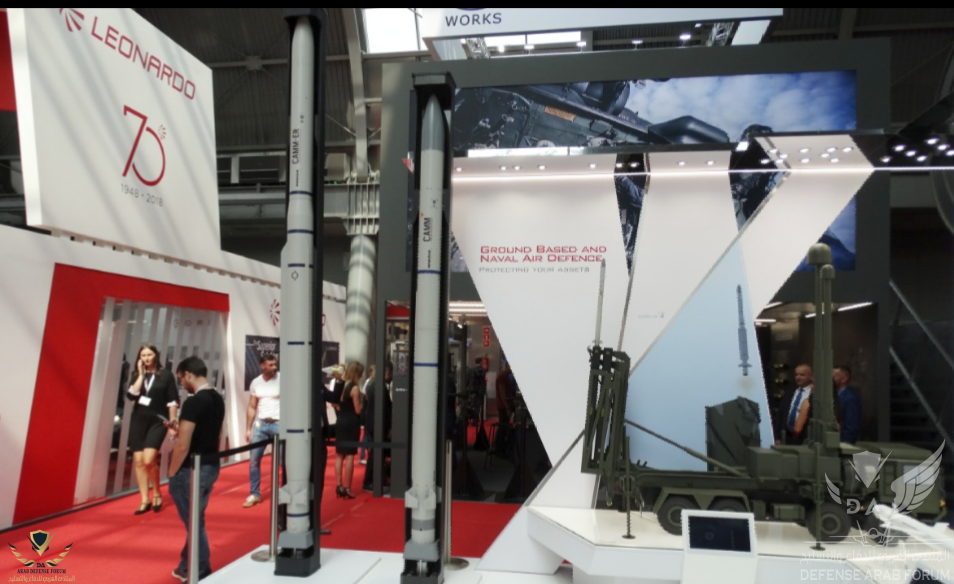

*تستخدم تلك الصواريخ العديد من الانظمه والتقنيات الموجودة على صواريخ Asraamولكن مع اللكترونيات أحدث ونظام توجيه راداري نشط

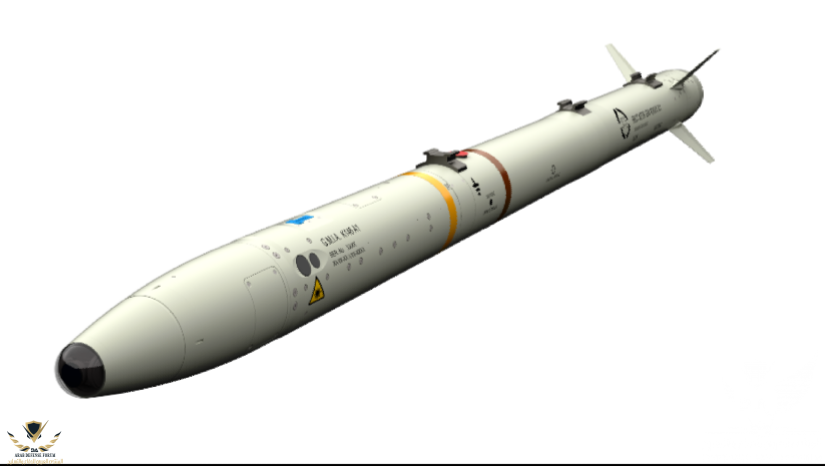

صاروخ اسرام

*ستحل تلك الصواريخ محل الصواريخ القديمه من نوع Rapier في القوات البريه البريطانيه وستحل محل صواريخ
sea wolf العامله في القطع البحريه البريطانية

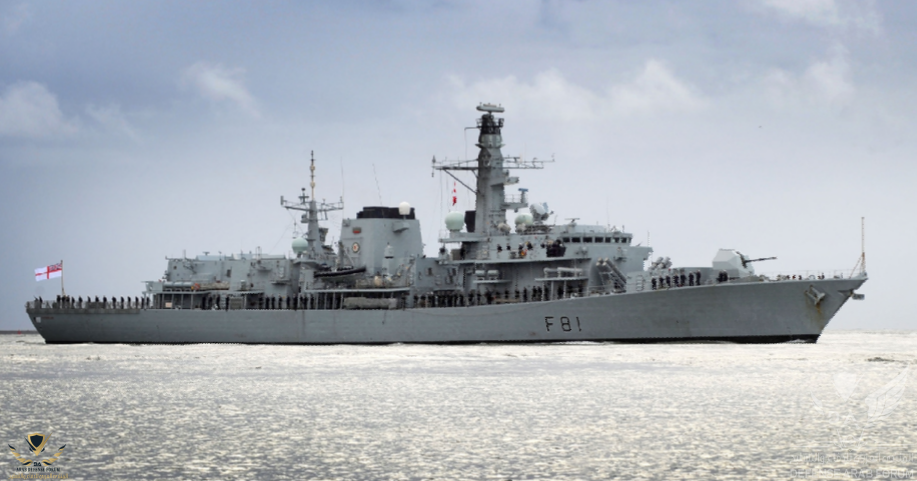

*سيعمل النظام على متن القطعه البريطانية من نوع Navy Type 23

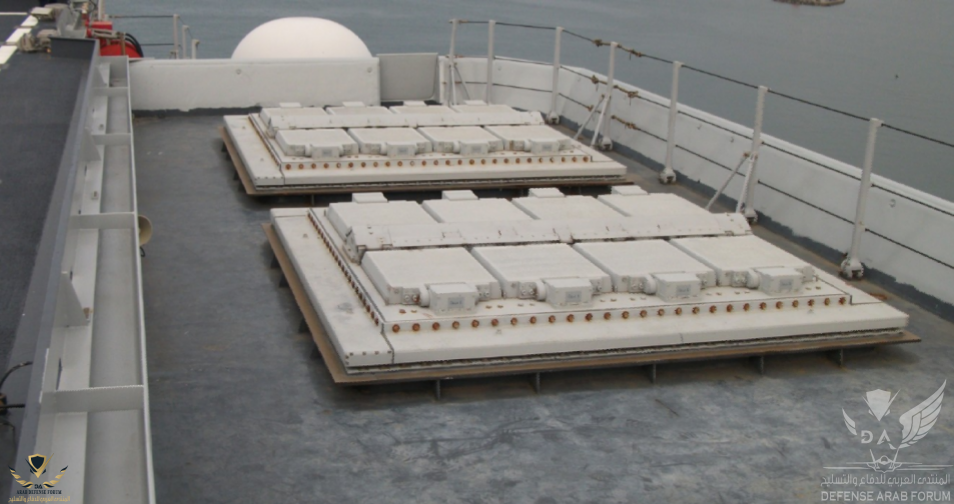

*تلك الصواريخ متوافقه تماما مع صوامع الاطلاق البحريه العموديه MK-41 و SYLVER مما يؤهلها للعمل مع مختلف انواع القطع البحريه الحامله لتلك القواذف

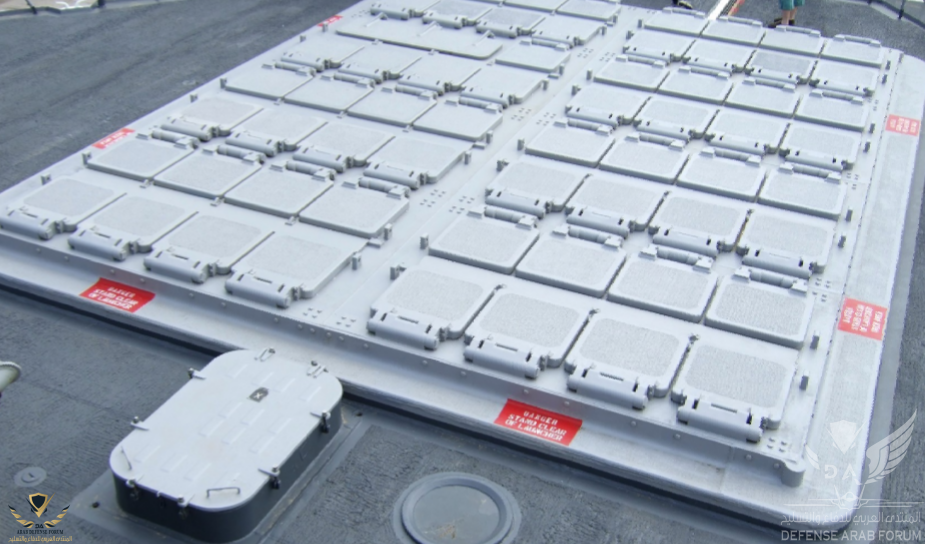

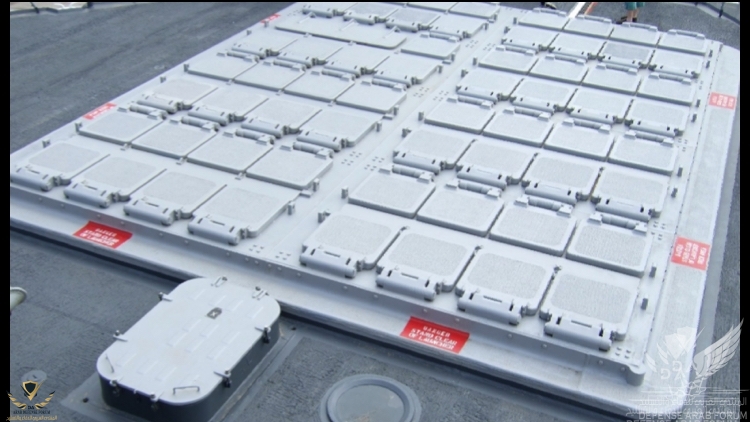

Mk.41


SYLVER

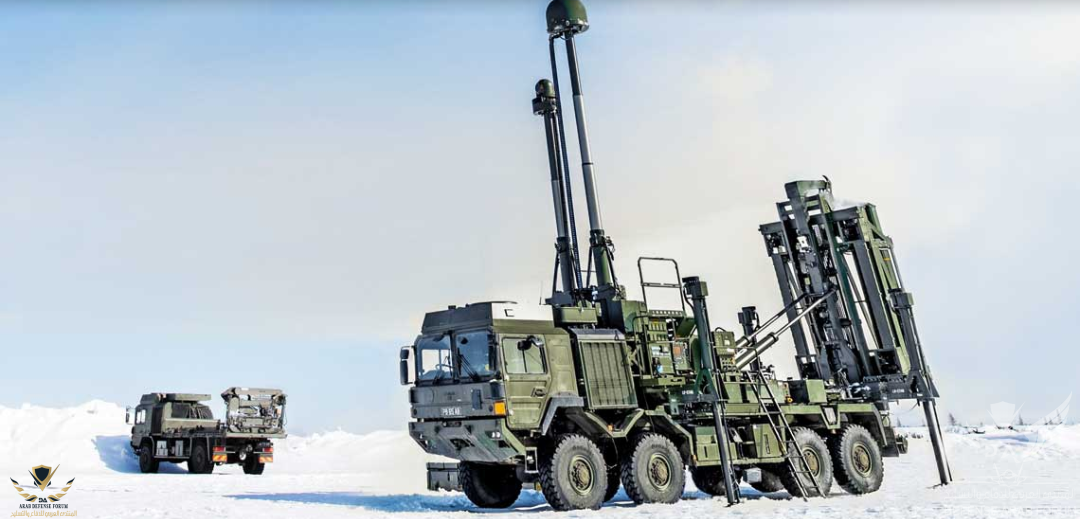

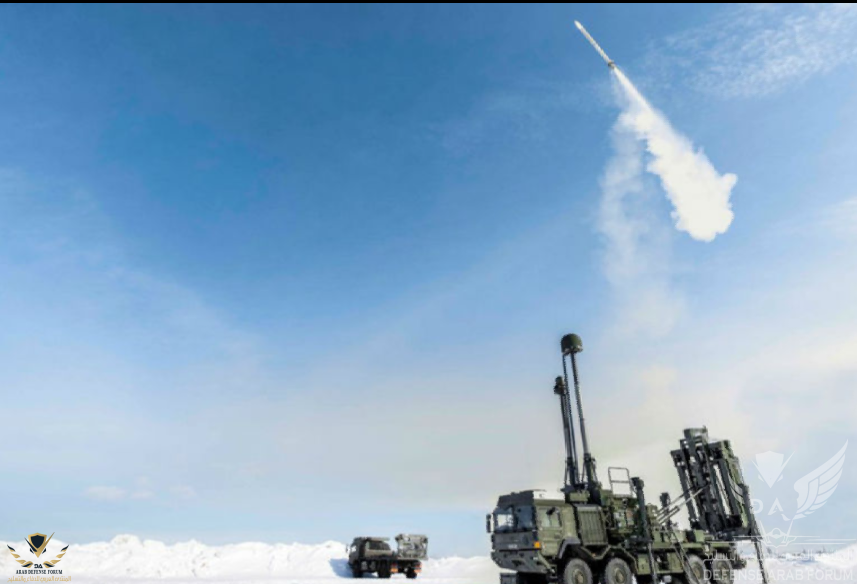

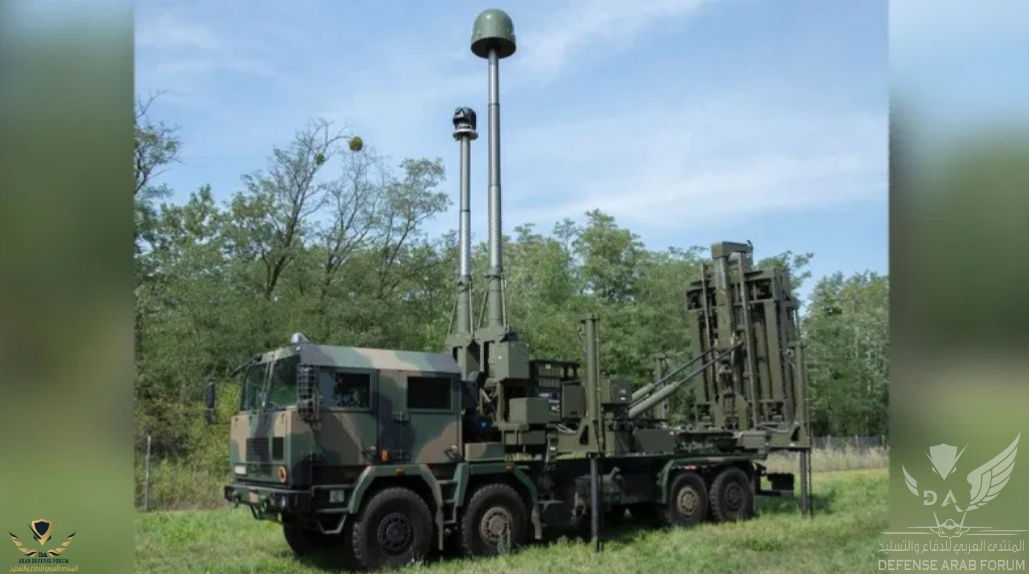

*النسخه البريه محمله على 4x4 MAN
SV HX60
وتحمل الشاحنه 12 صاروخ جاهز للاطلاق

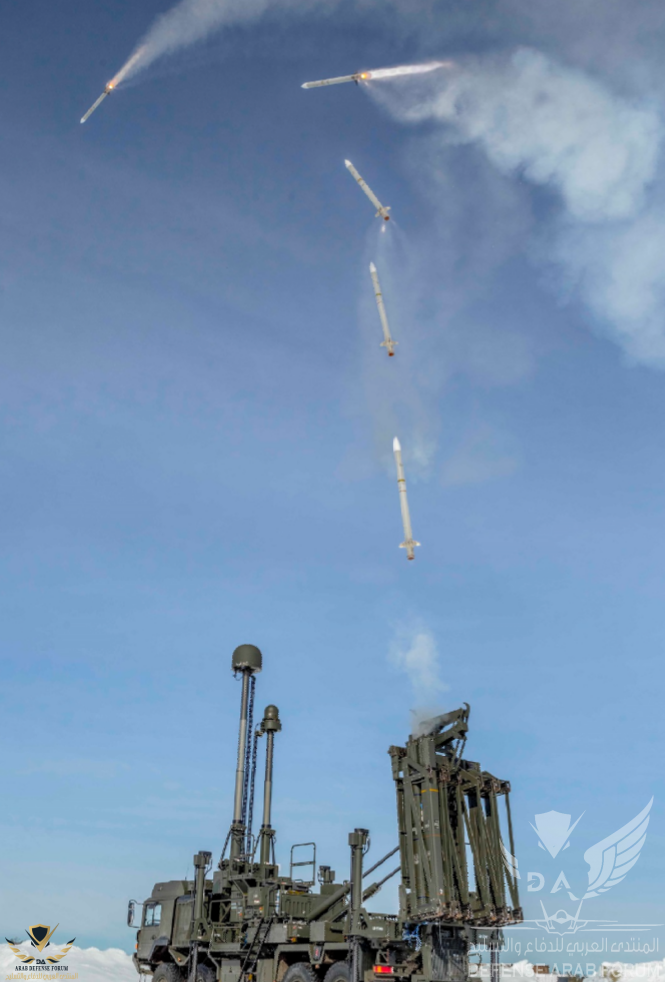

* بالامكان أطلاق عدة صواريخ بشكل متتابع

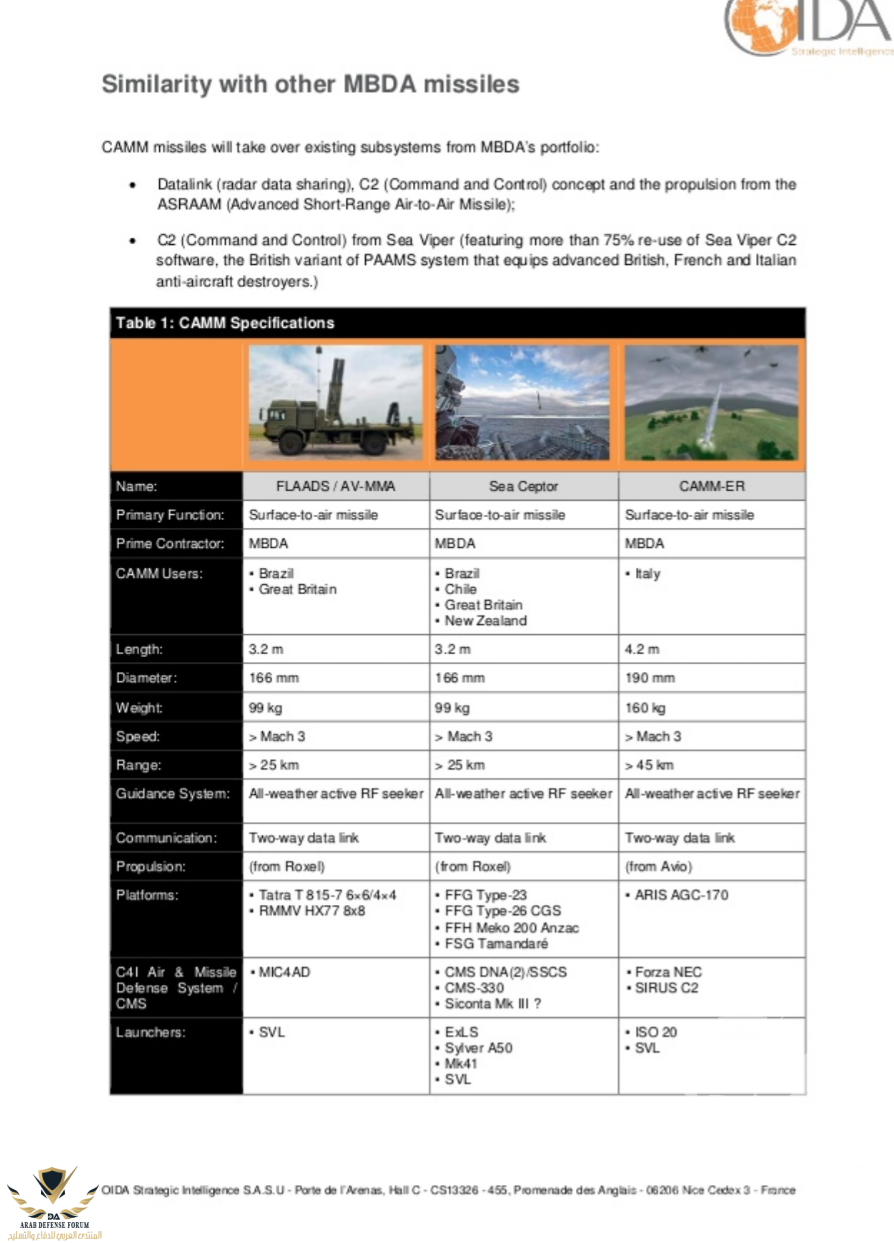

*النسخه CAMM-ER :أيطاليه مهتمه بتلك النسخه تتميز تلك النسخه بمدى أطول وبمحرك أكبر
*المدى:45km+
*الطول:4.4m
*القطر:190mm


*الدول المهتمه أو قد تقتني النظام
( أسبانيا ،البرازيل،نيوزلندا ، ايطاليا، تشيلي ، قطر)


Jabbber

عاش فادي عمان
شكرا جابر عالموضوع

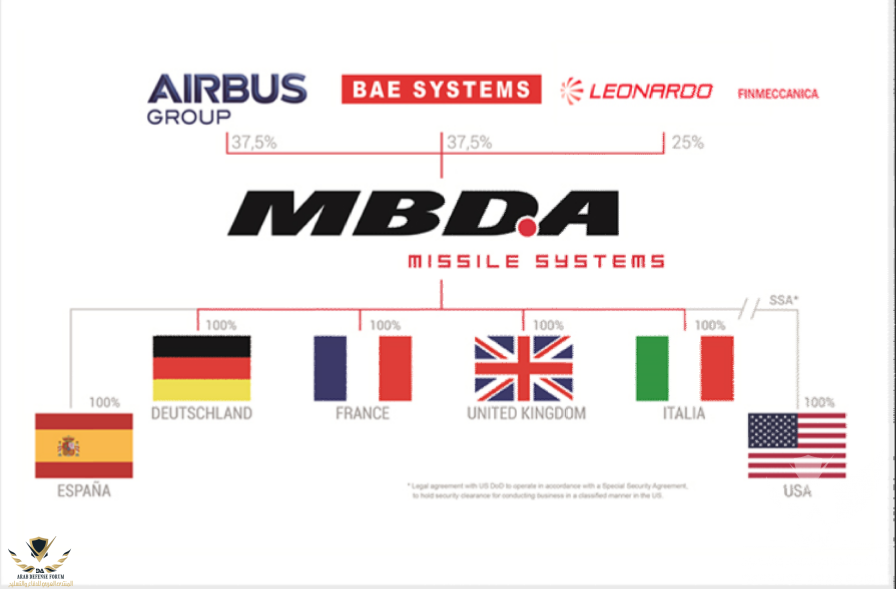

MBDA هل هي بريطانيه ام فرنسيه ام مشتركه بينهم


شركة سامي السعودية عرضت صاروخ ASRAAM ضمن منتجاتها



201512
توي كنت بقول ماودهم يعطونا تكلنوجية خردتهم راضيين ?


الله يسامحك كان ذا خردة وش خليت
? خرده على اساس الوصف العربي ركنوه ووجدو البديل وليس ان التكلنوجيا او السلاح خرده

? خرده على اساس الوصف العربي ركنوه ووجدو البديل وليس ان التكلنوجيا او السلاح خرده

من يقولك ركنوه ههههه
بريطانيا راح تدمجه على الـ F-35 وتقولي ركنوه الله يسامحك مرة ثانيه يابو قطبي


من يقولك ركنوه ههههه
بريطانيا راح تدمجه على الـ F-35 وتقولي ركنوه الله يسامحك مرة ثانيه يابو قطبي
??
