إهداء للأخوة كتاب The Science of Armour Materials.

A

anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
12,587
التفاعل
56,155 1,112 47
هذا كتاب معنون "علم مواد التدريع" The Science of Armour Materials قمت بشرائه مؤخرا من على الشبكة والآن أرفعه لكم كإهداء، عسى الله أن ينفعكم به خصوصا وأنه كتاب متخصص في علم المواد المخصصة لإستعمالها كدروع ويضم أكثر من 700 صفحة بالإضافة للكثير من الصور والشروح التوضيحية.

[IMG]


رابط الرفع ...

تحميل كتاب الدروع pdf

مركز رفع الصور ورفع الملفات مركز تحميل صور و ملفات يتيح لك الموقع رفع ومشاركة الملفات والصور باحجام كبيرة بروابط مباشرة و بسرعه عالية ، مركز up-00.com نضمن حفظ صورك وملفاتك للابد
www.up-00.com www.up-00.com

مساهمة قيمة وممتازة من الاستاد الكريم ونتمنى من بقية الاخوة مشرفين او اعضاء ان يثروا هده المكتبة و يفيضوا علينا بخيرات علومهم وفكرهم العسكري وهنا اخص خاصة الاساتدة المصريين نضرا لعراقة المدرسة العسكرية المصرية وعلو كعبها

في الفصل الأول من الكتاب يتناول الكاتب موضوع جميل ومفيد وأمتعتني قراءته صراحه، إذ هو يتحدث عن أول الدراسات المعتمدة لتوزيع احتمالات الهجوم على الأهداف المدرعة !!! هذه الدراسة كانت قد نشرت على ما يبدو العام 1943 في بريطانيا من قبل العقيد وعالم الرياضيات "جون وايتكر" J.M. Whittaker، عندما وضع هذا الرجل نموذجه النظري الأول وأسماه "التغيرات المحتملة الاتجاهية" directional probability variations، حيث قسم محيط الدبابة لثمانية مقاطع قياس كل منها بزاوية 45 درجة وذلك بقصد تقييم فرص مهاجمة دبابة معركة من اتجاه معين particular direction. كانت الدراسة مستندة على فكرة بسيطة، تفترض تقدم دبابة بسرعة ثابتة باتجاه صف معادي من الأسلحة المضادة للدبابات. إن خط حركة وانتقال الدبابة سيكون بشكل مباشر وعمودي نحو مواضع الأسلحة المضادة للدبابات، والعدد الإجمالي للطلقات التي يمكن أن ترمى بشكل مؤكد ويقيني نحو واجهة الدبابة، ستكون فوراً متناسبة مع الزمن الذي تكون فيه الدبابة عرضة ومواجهة للمدافع. ولقد وضع وايتكر فرضيات إضافية حول مدى المدافع المضادة للدبابات وقدرة إطلاقها من أي اتجاه، وبلغ هذا النموذج التقديري توقعاته بأن الجزء الأكثر احتمالاً للضرب من جسم الدبابة يرتكز على مقطعها أو القوس الأمامي frontal segment، مع نسبة تعرض لا تقل عن 33.3% بالنسبة للزاوية 45 درجة، و45% عند الزاوية 60 درجة.

وعلى الرغم من أن دراسة وايتكر كانت نظرية بشكل كلي، إلا أنها أثبتت لكي تكون متوافقة مع البيانات وسجل الضربات التي تحملتها الدبابات في شمال غرب أوروبا أثناء الحرب العالمية الثانية، واستخدمت منذ ذلك الحين كقاعدة لتوزيع وترتيب الدروع حول الدبابة.. في الحقيقة طبقاً لتجربة وبيانات الحرب العالمية الثانية فإن ما نسبته 25% من الضربات الموجهة كانت من نصيب صفائح التدريع المائلة (العليا والسفلى) في القوس الأمامي frontal sheets لهيكل الدبابة. في حين عرضت منطقة البرج تلقي ما نسبته 45% من الضربات. القسم أو المقطع الأمامي لصفيحة الهيكل الجانبية كانت مع نسبة ضربات من 21%، أما المؤخرة فسجلت فقط 7%، والمؤخرة المتطرفة فقط 2%.

ماشاء الله تهدي الناس من حلال غيرك!
هذه سرقة ملكية فكرية والواجب ان تدرج رابط امازون او books حق ابل بدال التعدي على الملكية الفكرية

جــزاك الله خيــرا أستاذ أنـور .. هديـة شديدة القيـمة بحـق، شكرا جزيــلا على الكتـاب

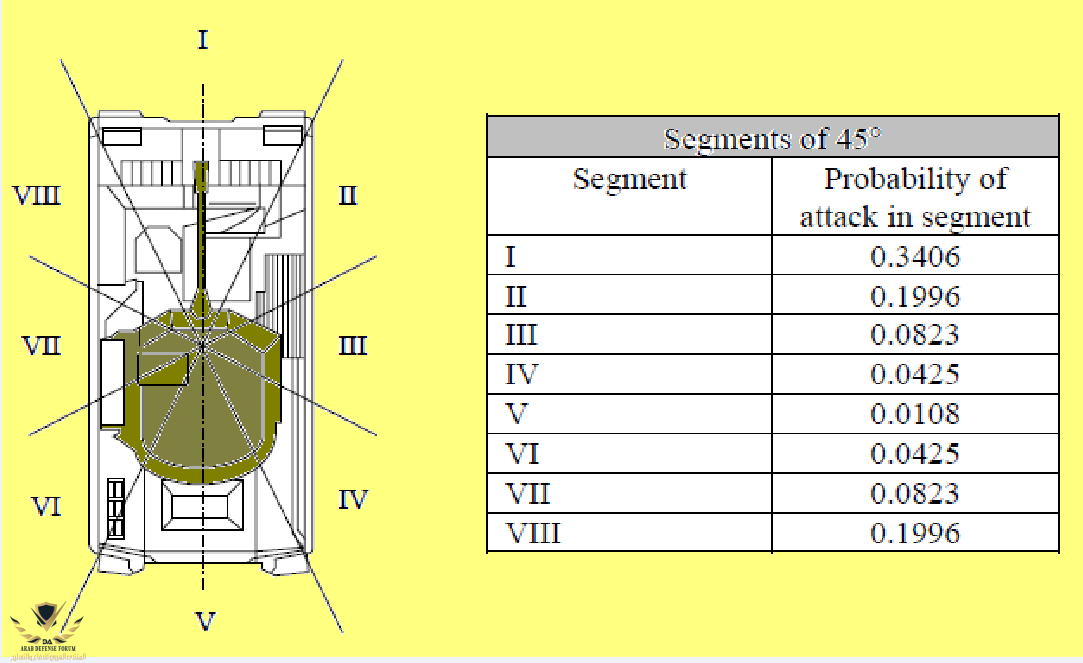

رسم يوضح توزيع الضربات على جسم هدف مدرع متقدم نحو خطوط العدو الدفاعية (لمزيد من التوضيح، جرى تقسيم جسم الهدف إلى مقاطع segments) !!! بالطبع في حرب المدن تختلف هذه الحسابات وإن كانت المقدمة تتحصل على النصيب الأكبر من الضربات مع تصاعد إحتمالات الضربات الجانبية !!!!!!
