تعرف على الغواصة الألمانية Type 214 التي قد يمتلكها المغرب ؟

ATLAS_FALCON

عضو مميز
إنضم
25 أغسطس 2016
المشاركات
24,410
التفاعل
117,174 527 16
الدولة
Morocco

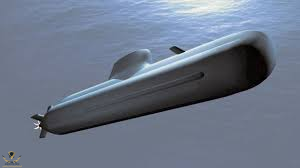

الغواصة الالمانية Type 214


تقديم عام



غواصة تايب 214 هي غواصة دييزل-كهرباء طورها Howaldtsverk-Deutshe Werft GmbH
تعتمد على الدفع بالدييزل اعتمادا على مغذي AIP
AIP = AIR-Independant Propultion
اعتمادا على نظام سييمنس للخلايا الهدروجينية المسمى PEM





التايب مشتقة من تايب 212

من مميزات هذه الغواصة انها تصدر ضوضاء قليلة تحت الماء
يصعب اكتشافها
البدن يمتاز بقدرته على تحمل درجات كبيرة من الضغط مما يمنحها القدرة على الغوص الى عمق
400 متر



تستطيع التايب214 حمل الغذاء و الماء الصالح للشرب و الوقود ...
لمدة تبلغ 82 يوم


المواصفات التقنية





الازاحة

1960 طن على سطح الماء
1860 طن تحت الماء


الطول

65متر


الشعاع

6.3متر


العرض

6متر


نظام الدفع

Diesel-Electric, Fuel cell AIP, low noise skew back propeller




السرعة

12 كيلو طن على سطح الماء
20 كيلوطن تحت الماء



المدى

19 الف و 300 كلم
على السطح

2311 كلم تحت الماء بسرعة 4كيلو طن

البقاء

84 يوم



الغطس

400 متر

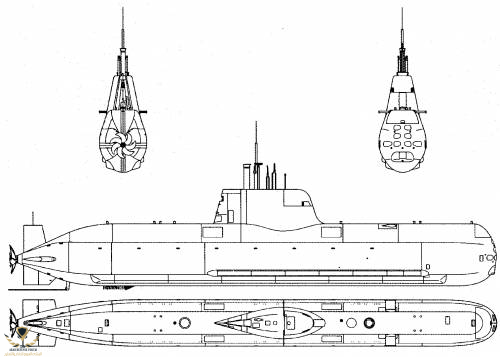

التصميم

التصميم يشبه تصميم التايب 212 باستثناء تموضع الدفات
الذي تم وضعه على جوانب البدن

نظام الدفع شبيه بالنظام الايطالي الالماني يعتمد على خليتين او 3 خلايا
Siemens كل واحدة بقوة 120 كيلواط

نظام التحكم و السيطرة
تمتلك التايب نظام تحكم و قيادة نيران يجمع ما بين انظمة استشعار و نظام ملاحة
و نظام تحكم ناري مبني على نظام معالجة قوي حدا basic CWCS
مصمم من قبل Kongsberg defence & aerospace النرويجية

تمتلك التايب 214 صونار DBQS مدمج يحتوي على مصفوفة اسطوانية
للترددات المنخفضة السلبية و TAS-3 للترددات المنخفضة
و FAS-3 Flank array sonar

صونار للترددات المرتفعة الايجابية لاكتشاف الالغام

تمتلك ايضا بيريسكوب باحث Zeiss Optronik SERO 15
بلاقط اهداف بصري و صور حرارية و GPS و مصوب لازر



التسليح

الطاقم

5 ضباط و 22 مشغل

الذخيرة

8 طوربيدات عيار 533 ملم
مع قدرة تخزين تصل ل 16 طوربيد



4 صواريخ هاربون بحرية




الدول المشغلة

اليونان
البرتغال
كوريا الجنوبية
تركيا

مفاوضات متقدمة بين اليونان و المغرب لشراء غواصتين

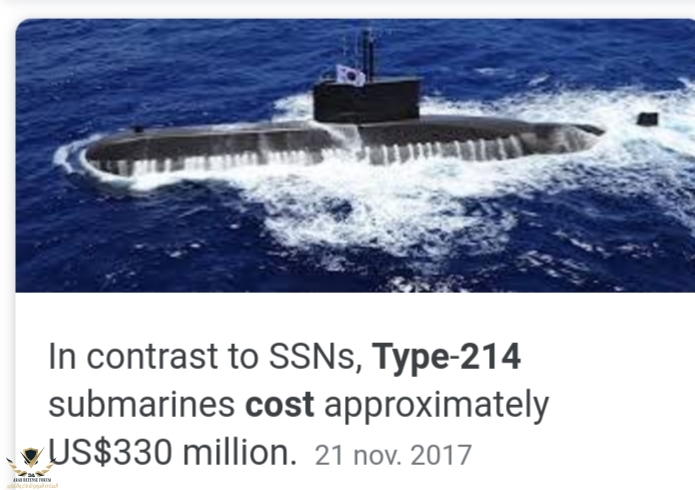

الثمن

330 مليون دولار


فيديوهات توضيحية للغواصة






يتبع


بالفعل التايب هي المرشحة الاكبر حظا لدخول البحرية الملكية بعض رفض مشروع امور1605 الروسية
أطقم الغواصات المغاربة تدربو في ايطاليا و اليونان و الان البرتغال حيث كانو على متن Arpão و Tridente و نفذو داخلها تداريب تحاكي عمليات قتالية


رسميا المغرب بصدد شراء غواصات ( تصريح رسمي )

التعديل الأخير:
لما لا يشتريها جديدة من ألمانيا مباشرة أضن افضل من قديمة من اليونان

موضوع جيد و عمل تشكر عليه.
صراحة كنت اتمنى صفقة للغواصات مع الصانع الالماني لكن بمميزات خاصة كالقدرة على اطلاق صواريخ جوالة، لكن كبداية فانها جد مناسبة للبحرية الملكية.



3 غواصات ستكلف المغرب 1 مليار دولار تقريبا .. نتمنى ان نراها في اقرب الآجال

بالفعل التايب هي المرشحة الاكبر حظا لدخول البحرية الملكية بعض رفض مشروع امور1605 الروسية
أطقم الغواصات المغاربة تدربو في ايطاليا و اليونان و الان البرتغال حيث كانو على متن Arpão و Tridente و نفذو داخلها تداريب تحاكي عمليات قتالية


رسميا المغرب بصدد شراء غواصات ( تصريح رسمي )
اعتقد هذا حصل بسبب فشل مشروع آمور الروسي في بلورة نظام API خاص بها
ان لم تخني الذاكرة

ما الاختلاف بينها و بين النسخة المصرية و النسخة الاسرائلية

ما الاختلاف بينها و بين النسخة المصرية و النسخة الاسرائلية
الفرق في ما يلي

التايب 209 ليس بها نظام AIP و بالتالي لا تستطيع البقاء تحت الماء لمدة اطول
( 50 يوم )
بينما التايب 214 تستطيع البقاء ل 82 يوم
كلا الغواصتين لديه 8 قاذفات طوربيد و تستطيع التايب 209 تخزين 14 طوربيد للتلقيم
لكن التايب 214 تخزن 16 اي بزيادة طوربيدين
فوارق اخرى مثل البيريسكوب ... الخ
