. الصاروخ (JAVELIN) :
هو صاروخ (ارض- جو) مضاد للطائرات المنخفضة الإرتفاع والمروحيات , ويمكن استخدامه ضد أهداف أرضية إن استدعت الحاجة لذلك, يستخدم هذا النظام الأوامر شبه الآلية للإرشاد الى خط النظر بدلاً من كشف وتعقب الأشعة تحت الحمراء ولذلك لا يمكن تضليله بواسطة الشهب الخداعية .
الأسباب التي ميزت هذا النظام عن غيره كثيرة ومنها : مداه الطويل , استخدام اساليب المعالجة الدقيقة بالفيديو , والرأس الحربي القوي والمتطور, وبالرغم من السرعة البطيئة للصاروخ والتي لا تناسب الإشتباك مع أهداف عابرة بسرعات عالية إلا ان بإمكانه الإشتباك مع هدف مقترب من الأمام على مدى 7000 متر تقريباً وإعتراضه على مسافة 3500-4000 متر تقريبا.
المواصفات:
بلد المنشأ : المملكة المتحدة .
الطول : 1.4 متر.
القطر: 0,76 متر.
المدى الأقصى ضد المروحيات : 5500 متر.
المدى الأقصى ضد الطائرات: 4500 متر.
السرعة القصوى : ما بين 1- 1.5 ماخ ( حسب زاوية الصعود ).
الإرتفاع الأقصى : 3000 متر
الرأس الحربية : 2.75 كجم شديدة الإنفجار ذات شظايا ( احتكاكي تقاربي).
التوجيه: (SEM AUTOMATIC-COMMAND-TO-LINE-OF-SIGHT)
1. الصاروخ (SA-7 B2) :
هو صاروخ ( ارض- جو) موجه بالأشعة تحت الحمراء , وهو نسخة محسنة من الصاروخ الأساسي (SA-7 A) ويزيد عنه بمحرك دفع اقوى , ومرشح للأشعة تحت الحمراء لتحسين أدائه وعدم تضليله بواسطة الشهب الخداعية , ويزيد عنه ايضاً بنظام توجيه أفضل بكثير.(يعتقد ان الرأس الباحث شمل مبرد في مقدمة انبوب الإطلاق).
يتشابه هذا السلاح السوفيتي مع نظيره الأمريكي (RED EYE) بعيب واحد وهو عدم مقدرتهما على الإشتباك بالطائرات إلا من الجهة الخلفية (عند الجهة الخلفية تكون البصمة الحرارية للهدف أكبر ما يمكن) , اي أن مستخدم هذا الصاروخ مجبر على إنتظار الطائرة المعادية حتى تنهي هجومها و تبدأ بالإنسحاب ومن ثم إطلاق الصاروخ وتدميرها.
بشكل عام هو نظام جيد وأثبتت فعاليته في أكثر من نزاع مسلح , وجدير بالذكر أن نقطة الضعف التي سلف ذكرها لا تشمل المروحيات حيث يمكن مهاجمتها من جميع الإتجاهات.
تقوم مصر بإنتاج هذا الصاروخ بإسم (عين الصقر) وقد إستخدمته ضد اسرائيل ( في حرب الإستنزاف ) واسقطت نحو 40 طائرة اسرائيلية بواسطته على مدى سنتان , وتم إستخدامه على الجبهة السورية أيضاً.
ملاحظة :
لدى الأردن أعداد قليلة من هذا الصاروخ , يعتقد أنها كانت للتجربة ولا يعرف اذا مازالت بالخدمة أم لا.
المواصفات:
المنشأ: الإتحاد السوفيتي (سابقاً).
المدى الأقصى : 5 كم.
السرعة القصوى : 1.8 ماخ.
الإرتفاع الأقصى : 4500 متر.
التوجيه : تتبع الأسعة تحت الحمراء(PASSIVE IR. HOMING)
الرأس الحربي : 1.15 كجم (إحتكاكي).
. الصاروخ (MIM-43A RED EYE):
هو صاروخ (أرض- جو) محمول على الكتف شبيه بالصاروخ السوفيتي (SA-7B) , لدى الأردن الكثير من هذا صاروخ استوردها لسد حاجات المملكة للدفاع الجوي قريب المدى , دخل الخدمة في الأردن في أواخر السبعينات ولا يعرف اذا تم إخراجه من الخدمة أم لا .
ملاحظات:
1. لا يمكنه الإلتحام بالطائرات إلا من الجهة الخلفية أما المروحيات فيمكنه مهاجمتها من جميع الإتجاهات.
2. لديه قدرة علىالتمييز بين الشهب الخداعية و عادم الطائرة بشكل أفضل من نظيره الروسي .
المواصفات :
المنشأ : الولايات المتحدة .
الطول : 1.2 متر.
المدى الأقصى : +5000 متر.
الإرتفاع الأقصى : 4500 متر
التوجيه : تتبع الأشعة تحت الحمراء (PASSIVE IR. HOMING).
الرأس الحربية : 2 كجم شديد الإنفجار (إحتكاكي).
الصاروخ (SA-14 GREMLIN) :
صاروخ (أرض- جو ) محمول على الكتف وموجه بالأشعة تحت الحمراء, دخل الخدمة في الإتحاد السوفيتي عام 1979 وحل محل سلسلة صواريخ (SA-7) بالتدريج.
عند مقارنة صواريخ (SA-14) مع سابقاتها من فئة (SA-7) نجد أن الأولى تتميز بمحرك صاروخي متطور ورأس مدمرة ذات تأثير أقوى وباحث متطور بنظام توجيه آلي نسبي نحو الهدف موجه بالأشعة تحت الحمراء ولذلك يمكنه الإلتحام مع الطائرات من جميع الإتجاهات (طائرات مقتربة أو مبتعدة), والصاروخ مزود بمعالج للأشعة تحت الحمراء للتغلب على الإجراءات المضادة مثل الشهب والشراك الخداعية.
المواصفات :
المنشأ : الإتحاد السوفيتي (سابقاً).
الطول : 1.4 متر.
المدى الأقصى : 6000 متر.
الإرتفاع الأقصى : 5500 متر.
السرعة القصوى : 600 متر/ثانية (تقريبا 1.9 ماخ).
التوجيه: توجيه آلي فعال يعمل بالأشعة تحت الحمراء .
الرأس الحربي : 2 كجم شديد الإنفجار (احتكاكي تقاربي).
. صاروخ (SA-18 GIMLET) :
صاروخ (ارض – جو) محمول على الكتف وموجه بالأشعة تحت الحمراء , هذا الصاروخ دقيق جداً ويصعب تفاديه وهو يحل محل الصاروخ (SA-16) تدريجياً.
يتم التوجيه باستخدام باحث متطور يستطيع تمييز الشهب الخداعية بسهولة لذلك يصعب تضليل هذا الصاروخ , المدى الطويل والدقة المتناهية والقدرة على الإشتباك من جميع اللإتجاهات ؛ كلها أسباباً جعلت من هذا النظام الأخطر على الإطلاق , استخدمت نسخة أقدم من هذا الصاروخ(SA-16) في حرب الخليج الثانية عام 1990 من قبل العراق وكان سبباً في سقوط كثير من طائرات التحالف أما هذه النسخة فهي أكثر خطورة وفتكا من سابقتها , رأس الصاروخ حساس جداً لدرجة أنه يستطيع متابعة هيكل الطائرة و الإقفال عليه.
المواصفات :
المنشأ: الإتحاد السوفيتي (سابقاً).
الطول : 1.55 متر.
المدى الأقصى : +7250 كم.
الإرتفاع الأقصى : 5800 متر.
السرعة القصوى : +1.9 ماخ.
التوجيه : توجيه آلي فعال يعمل بالأشعة تحت الحمراء .
الرأس الحربي : 2 كجم شديد الإنفجار ذو شظايا (احتكاكي تقاربي).

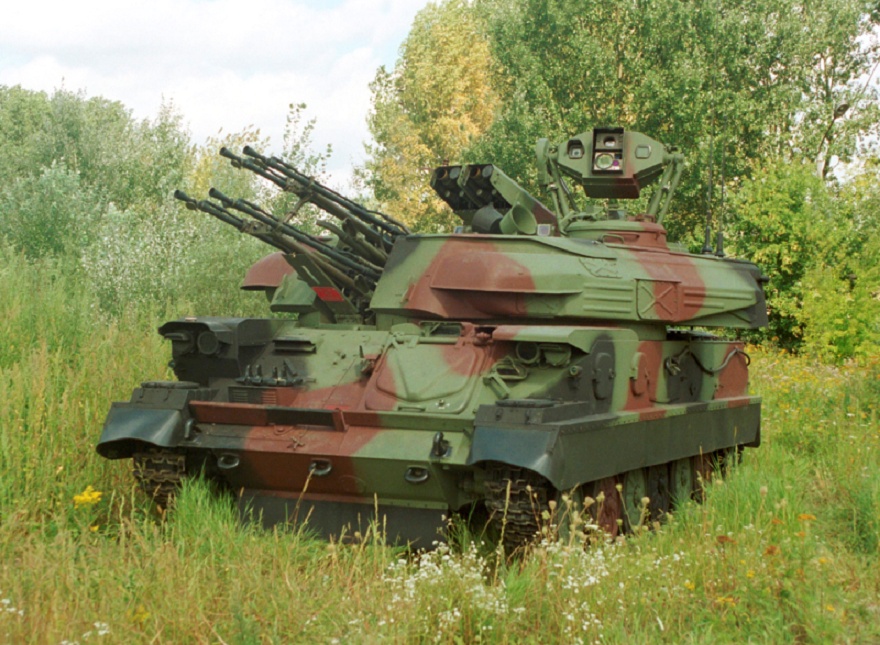

منظومات (ZSU-23-4 SHILKA):
صمم الإتحاد السوفيتي (سابقاً) هذا النظام الفعال لتدمير الطائرات التي تطير على إرتفاعات منخفضة لتفادي اكتشافها , فوظيفة هذا النظام هو إجبار هذه الطائرات على الإرتفاع أكثر ومن ثم تدميرها بواسطة صواريخ (SA-2) الدقيقة, وشوهد هذا النظام لأول مرة عام 1965 .
وبإختصار يتكون هذا النظام من شاصي دبابة خفيفة (BT-76) مثبت عليها برج بأربع مدافع من نوع (ZSU-23) , يعمل هذا البرج كهربائياً ويمكنه أن يدور دورة افقية كاملة , على مؤخرة البرج ثبت رادار (GUN DISH) لتحديد ومتابعة الأهداف ويمكن طي هذا الرادار الى الخلف عند اللزوم .
عدى عن قدرة هذا النظام المدهشة ضد الطائرات والصواريخ الجوالة ؛ لديه قدرة على تدمير الأهداف الأرضية مثل (TOW VEHICLES) ويتم دمجه مع كتائب الدبابات لهذا الغرض , ويمكنه متابعة هذه الأهداف الأرضية بواسطة الرادار وتدميرها أثناء حركتها وايضاً اثناء حركته.
تقوم أكرانيا بعمل تطوير لهذا النظام ويشمل :
1. رادار بحث وتتبع جديد لديه قدرة العمل في الأجواء كثيفة التشويش
الإلكتريني , ومدى أكتشاف وتتبع الأهداف لديه أكبر من السابق.
2. مناظير وكاميرات للرؤية النهارية و الليلية .
3. جهاز ليزري لتحديد المسافات.
4. توصيل امتداد خارجي بالمنظومة يضم 6 صواريخ مضادة للطائرات من نوع (SA-18) جاهزة للإطلاق.
ملاحظة:
يستخدم رادار هذا النظام الموجات المتقاربة في تحديد وتعقب الأهداف مما يمنحه قدرات متابعة ممتازة ويميز هذا النوع من الموجات صعوبة أكتشافها او تفاديها من قبل الأهداف , ولكن هذه التقنية تعطي الرادار مدى عمل قصير نوعاً ما (15-20 كم) , يمكن تعويض هذا العيب بدمج هذا النظام مع رادار طويل المدى .
المواصفات :
السلاح الرئيسي : 4 مدافع (ZSU-23) مبردة بالماء.
المدى الأقصى: 3000 متر.
معدل الرماية : 800 – 1000 طلقة/دقيقة/ مدفع.
الرادار http://www.defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/images/smilies/frown.gif(GUN DISH RADAR ويستخدم للكشف عن وجود لأهداف و
تعقبها وتسديد المدافع إليها .
منظومات (M163 VULCAN):
هي منظومة مضادة للطائرات مكونة من شاصي مجنزر مثبت عليه رشاش (M61) من عيار 20 مم ورادار لحساب المدى , تسلم الأردن اعداد كبيرة منه( اكثر من 300 نظام) من الولايات المتحدة حتى تستخدم كمنظومة دفاع جوى قريبة المدى ضد الطائرات المنخفضة او المروحيات وأحياناً الصواريخ الجوالة , ويقتصر استخدام هذا النظام على النهار فلا يمكن استخدامه ليلاً إلا اذا زود بمعدات للرؤية الليلية , ولقصر مدى رادار هذا النظام والمخصص لمعرفة المدى فقط وليس لتتبع الأهداف ؛ لا يستطيع نظام (VULCAN) العمل منفرداً بل يجب دمجه مع رادار مراقبة طويل المدى لينذره من إقتراب الأهداف , يمكن استخدام هذا النظام لمشاغلة وتدمير أهداف أرضية .
المواصفات :
الإسم : (M163 VULCAN).
الطاقم : 4 أفراد.
معدل الرماية : 3000 طلقة/ دقيقة.
المدى الأقصى : 6000 قدم تقريباً 2 كم.
الرادار: (AV.VPS-2) لحساب المدى ومعدل تغيره.
جهاز الرؤية الليلية : (AN\TVS-2B).
منظومات (SA-13 GOPHER):
هي منظومة مثبتة على شاصي مجنزر ذاتي الحركة (من صنع روسي) , وهذه المنظومة مصممة لإعتراض الطائرات منخفضة الإرتفاع وعلى مدى لا يزيد عن 5 كم , والمنظومة مزودة برادار بسيط يستخدم في حساب المسافة بين الهدف و المنظومة وبهذا لا يتم هدر الصواريخ على أهداف بعيدة و خارج مداها المؤثر, ويمكن دمج صواريخ (SA-9) الأقل تكلفة مع نفس المنظومة حتى تستخدم لتدمير الأهداف السهلة والبطيئة.
الصاروخ (9M37) المستخدم على منظومة (SA-13) يوجه الى هدفه عن طريق تتبع الأشعة تحت الحمراء بكل دقة, وله قدرة على تمييز الشهب الخداعية (FLARSE) لذلك من الصعب تضليله , يستخدم هذا الصاروخ نوعين من رؤوس التوجيه :
أ. رأس مزود بوحدة بحث في كل الإتجاهات مصنوعة من كبريتيد الرصاص المحسن .
ب. رأس مزود بوحدة بحث تعمل بالأنديوم المبرد.
يمكن دمج نظام توجيه آخر لضمان الإصابة في الأجواء السيئة وللأهداف المنخفضة جدا ولزيادة الحصانة ضد الشهب الخداعيةً يسمى
(PASSIVE OPTICAL PHOTO- CONTRAST), واسم الصاروخ المستخدم بالنظام الجديد (9M333).
مواصفات الصاروخ :
اسم الصاروخ : (9M333).
المدى الأقصى : 5000 متر .
الإرتفاع الأقصى : 3500 متر.
الإرتفاع الأدنى : 10 متر.
السرعة القصوى : 2 ماخ.
التوجيه: نظام توجيه مزدوج.
(DUAL MODE PASSIVE PHOTO CONTRAST/INFRA RED)
الرأس الحربي : 5 كجم ( إحتكاكي تقاربي).
منظومات (SA-8 GECKO):
هي منظومات صواريخ دفاع جوي متكاملة (روسية الصنع) محملة على عربات كبيرة سداسية الدفع, صاروخ (SA-8) المستخدم على هذه المنظومة مزود بمحرك قوي بمرحلة واحدة يعمل بالوقود الصلب , وهو صاروخ قصير المدى مخصص للإرتفاعات المنخفضة يمكن استخدامه في كل الظروف الجوية , أثبت هذا النظام جدارته أمام محاولة اسرائيل لإخماد الدفاعات الجوية في جنوب غرب سورية واسقطت بعض مقاتلات اسرائيل بواسطته , لهذا السبب قرر المغفور له الملك حسين بن طلال اقتناء هذا النظام وبأعداد جيدة ( 50 وحدة إطلاق).
صنع من هذا النظام نوعين A و B وقام الأردن بشراءالنوع الأخير (الأحدث) والذي يزيد عن الأول في المدى و قدرة المناورة .
محتويات هذا النظام :
1. مركبة كبيرة سداسية العجلات بمحرك ديزل قوي يمكنها من التجوال بسرعة أقصاها 82 كم/ ساعة لمسافة 500 كم , وتستطيع هذه المركبة السباحة بسرعة 8 كم/ ساعة , طول هذه المركبة 9.2 متر وعرضها 2.75 متر وإرتفاعها 4.2 متر( مع رادار المراقبة مطوي الى الخلف) و وزنها الكلي 9 طن .
2. انظمة المراقبة والتوجيه :
· رادار مراقبة رئيسي بمدى 30 كم يغطي زاوية 360 درجة حول المركبة يعمل على الموجه (H-BAND) , يمكن ان يصل مداه الى 35 كم ضدالأهداف الكبيرة .
· رادار نبضي للتعقب والمتابعة يعمل على الموجه (J-BAND) يتراوح مداه ما بين 20 – 25 كم .
· رادار لتوجيه الصواريخ يعمل على الموجه (I-BAND) , يستطيع هذا الرادار توجيه صاروخين الى هدف واحد بنفس الوقت وكل من هاذين الصاروخين يوجه بموجات ذات تردد يختلف عن الصاروخ الآخر وهذا لزيادة نسبة الإصابة ولإحباط محاولة التشويش الإلكتروني .
· نظام تعقب بصري / تلفزيوني داعم مجهز بمناظير مجهرية تعمل بالأشعة تحت الحمراء , ويستخدم هذا النظام عند تعذر الرؤية أو في الأجواء كثيفة التشويش (HEAVY ECM.) .
3. أربع صواريخ (GECKO MOD1) ذات تسارع كبير مثبتة على المركبة داخل صناديق (صواريخ جاهزة للإطلاق) , مدعومة بثمان صواريخ على الأقل مخزنة داخل المركبة .
مواصفات الصاروخ B :
اسم الصاروخ الفعلي : (9M33M3).
المدى الأقصى : +15 كم .
الإرتفاع الأقصى : +5000 متر.
الإرتفاع الأدنى : 15 – 20 متر.
السرعة القصوى : 2.5 ماخ.
التوجيه: سلبي (COMMAND-TO-LINE-OF-SIGHT)
الرأس الحربي : تقريباً 19 كجم (إحتكاكي تقاربي) مؤثر لمسافة 5 متر.
