ما اسم هذه الفرقاطة ولاي بلد تتبع





شروط المسابقة
*المعلومات باللغة العربية
*العضو صاحب اكبر قدر من المعلومات هو الفائز
*المسابقة تفتح لمدة اسبوع بعدها يتم تحديد الفائز
*لكل عضو الحق في ثلاث مشاركات

الجوائز يمكنكم الاطلاع عليها في موضوع بقسم الدفاع الاخوي










أظنها سفينة حربية روسية لاكن اسمها لااعرفه سوف أبحث ان شاء الله

إسمها D642 Montcalm

وأظن أنها فرنسية

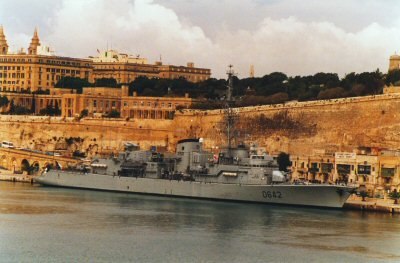

هذه صورة أخرى لها


Montcalm هو نوع F70 الفرقاطة المضادة للغواصات من البحرية الفرنسية. وهي رابع اسم السفينة الفرنسية بعد قرن 18th المارشال Montcalm المركيز دي لويس دي سان فيرا.

التعديل الأخير:
دخلت الخدمة في 28 ايار / مايو 1982

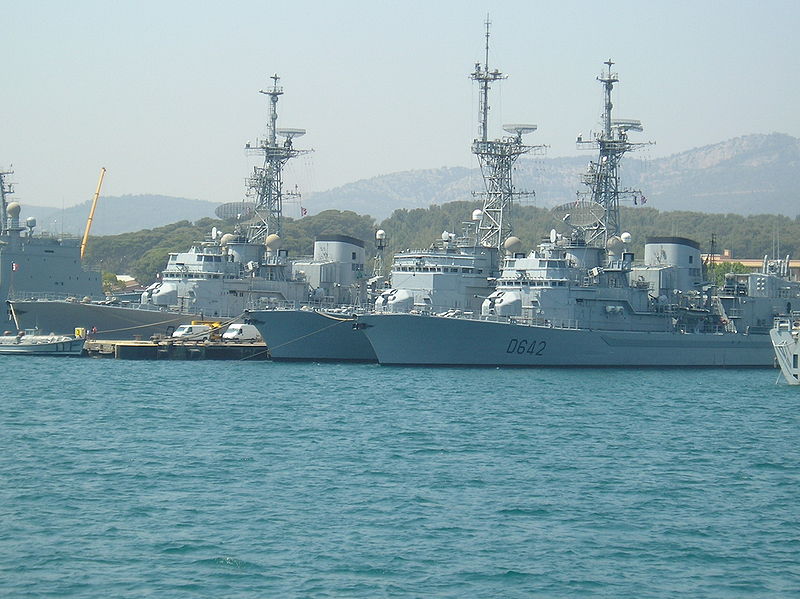

وهذه صور اخرى لها


الطول : 139 م (456 قدم فيها 0)
الحزمة : 14 م (45 قدم 11 في)
الطول : 39.36 مترا (129 قدم في 2)
مشروع : 5.8 م (19 قدم فيها 0)
الدفع : CODOG
2 × Pielstick السلطة الفلسطينية V280 ديزل 6 الأمراض التي تنتقل بالاتصال الجنسي ، 5200 حصان (3878 كيلو واط)
2 × رولز رويس أوليمبوس توربينات الغاز TM3B ، 26،000 حصان (19388 كيلو واط)
2 مهاوي مع 4 - شفرة يمكن التحكم في سرعتها
السرعة : 30 عقدة (35 mph/56 كم / ساعة) على توربينات الغاز
21 عقدة (24 mph/39 كم / ساعة) على الديزل
مجموعة : 1،000 nmi (1900 كم) في 30 كيلو نيوتن (35 mph/56 كم / ساعة) على توربينات الغاز
10،000 nmi (19،000 كلم) في 15 كيلو نيوتن (17 mph/28 كم / ساعة) على الديزل
تكملة : 20 من ضباط
120 من ضباط الصف
الرجال 95
وأجهزة الاستشعار
نظم التجهيز : كشفها :
• 1 الجوي / سطح الرادار خفير DRBV51C
• 1 خفير الرادار الجوي DRBV 26
• 1 رادار السيطرة على الحريق DRBC 32E
2 • رادار الملاحة KH 1007
• 1 هال السونار DUBV 23
• 1 مسحوب السونار DUBV 43C
المعلومات التكتيكية :
• SENIT 4
• SÉAO / OPSMER
الحرب الالكترونية
والشراك الخداعية : • 2 الرادار الاعتراضية ARBR 16
• × 2 Syllex قش قاذفات
التسلح : المضادة للطائرات :

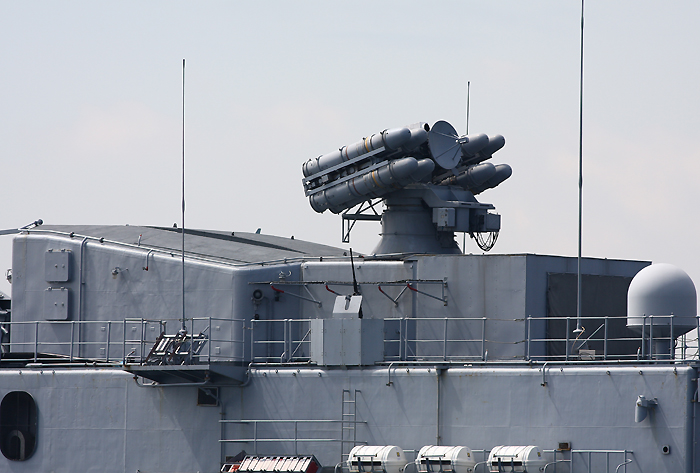

• 1 × EDIR Crotale نظام -- 8 على اطلاق الصواريخ المخزنة + 18
• Siadral نظم × 2 -- 2 × 6 صواريخ ميسترال
CADAM • 1 × 100 مم مدفع الرئيسية
• 2 × 20 مم مدافع
• 4 × 12.7 ملم ورشاشات
المضادة للسطح :
• س 4 صواريخ Exocet MM40
المضادة للغواصات :
• 10 × L5 طوربيدات Mod4
• 2 × L5 قاذفات الطوربيدات
شنت طائرات : 2 × WG13 Mk.4 طائرات هليكوبتر من طراز لينكس ، مع كل من :
• 1 × DUAV4 السونار
• Rheseda نظام لنقل البيانات الصوتية
• 12 × مارك 46 طوربيدات (لتحل محلها MU90 طوربيدات)​

معلومات كافية أخي كازيماز شكرا يمكنك تعديل بعض الأخطاء في الترجمة ★​

التعديل الأخير:
تاريخ تحديث : 12 / 11 / 08
:
نظرة عامة على Montcalm :
Bâtiment construit à Brest avec pour mission la lutte anti sous marin en haute mer au profit d'un SNLEou d'un porte avions.​
بناء في بريست مع البعثة لمكافحة تحت الماء وفي أعالي البحار لSNLEou طائرة الباب.
Mission :
البعثة :
Directement subordonné à :
يتبع مباشرة ل:
الخصائص العامة :
Déplacement : 3600t​
والتشريد : 3600t
Déplacement lège :
ضوء التشريد :
Longueur : 139m​
الطول : 139m
Largeur : 14m​
العرض : 14m
Tirant d'eau : 5,86m​
مشروع : 5.86 م
Distance franchissable : 15000km à 15nd,1500km à 30nd​
مجموعة : 15000km ل15nd ، 30nd إلى 1500km
Vitesse maximale : 30,5nd​
السرعة القصوى : 30.5 غ.
Numéro de coque : D642​
عدد هال : D642
Nombre d'officiers : 18+4 aero​
عدد من الضباط : 18 شركة إيرو +4
Nombre d'officiers mariniers : 142+8 aero​
كثير من الضباط البحارة : 142 +8 الجوية
Nombre de quartier-maîtres et matelots : 59+4 aero+16 passagers​
العديد من المعلمين وحي التصنيفات : 59 +4 الجوية 16 راكبا
Propulsion :
الدفع :
Type de propulsion : CODOG (COmbined Diesel Or Gaz)​
نوع الدفع : CODOG (مجتمعة أو الديزل والغاز)
Motorisation diesel : 2 diesels Pielstick PA 6 V280 STD​
محركات الديزل : 2 Pielstick الديزل السلطة الفلسطينية 6 V280 الأمراض التي تنتقل بالاتصال الجنسي
Puissance diesel : 5200 ch (3824 kw).​
الديزل الطاقة : 5200 حصان (3824 كيلو واط).
Motorisation TAG : 2 turbines à gaz Rolls Royce Olympus TM3B​
تاغ المحرك : 2 توربينات الغاز رولز رويس أوليمبوس TM3B
Puissance TAG : 26000 ch (19120 kw).​
السلطة تاغ : 26،000 حصان (19120 كيلووات).
Hélices : 2 hélices à 4 pales orientables​
المراوح : من 2 إلى 4 توجيه مدسرة ريش
Puissance totale : 52000 ch (38240 kw).​
المجموع : 52،000 حصان (+38240 كيلووات).

Energie :
الطاقة :
4 diesels SACM AGO V12CSHR 4 alternateurs Jeumont Schneider AMN 100F6 Puissance : 4 x 850 kW Réseaux électriques : 440V 60Hz; 115V 60Hz; 115V 400Hz; 220V 60Hz​
4 ديزل SACM الأجوا V12CSHR 4 البديل Jeumont شنايدر AMN 100F6 الطاقة : 4 × 850 كيلو واط الكهرباء : 440V 60Hz ، 115V 60Hz ، 115V 400Hz ؛ 220V 60Hz
Système de combat :
نظام مكافحة :
2x12,7mm​
2x12 ، 7mm
1 tourelle de 100mmAA​
1 برج 100mmAA
1 SCAP Crotale​
1 SCAP المخشخش
4 rampes pour missiles MM40​
4 سلالم صواريخ MM40
2 catapultes pour torpilles ASM​
2 المقاليع لنسف ASM
2 hélicoptéres WG13 LYNX​
2 LYNX طائرات هليكوبتر WG13
2x30mm
2 systemes AA Sadral Mistral​
2 نظم ألف ألف Sadral ميسترال
Date mise sur cale : 05/12/1975​
وضع على عقد التاريخ : 05/12/1975
Date lancement : 02/12/1978​
إطلاق تاريخ : 02/12/1978
Date admission au service actif : 28/05/1982​
تاريخ القبول في الخدمة الفعلية : 28/05/1982
Date retrait service actif :
تاريخ انسحاب الخدمة الفعلية :
Ville Marraine :
العرابة المدينة :
Port base : TOULON​
ميناء أساس : تولون
Adresse officielle :
العنوان الرسمي :

ميزاتها من الموقع الرمي لزارة الدفاع الفرنسية
والتشريد : 3880 طن و 4830 طن حمولة كاملة
الطول : 139 متر
العرض : 15 قدما
مشروع : 5.50 متر
الحزمة : 41.60 متر
السرعة : 30 عقدة مع توربينات الغاز (TG) ، و 21 عقدة مع الديزل
المدى : 800 ميلا بحريا إلى 30 عقدة على TG و8،000 إلى 15 عقدة على الديزل
الحكم الذاتي : 45 يوما
الطاقة والدفع
CODOG نوع الدفع ، مع 2 توربينات الغاز رولز رويس أوليمبوس TM 3 باء خ 26،000 حصان (19120 كيلو واط) لتشغيل بسرعة عالية
2 محركات الديزل SEMT Pielstick 16 الخامس 6 السلطة الفلسطينية 280 x 5200 حصان (3824 كيلو واط) للملاحة الاقتصادية
2 الدفع quadripales الملعب
52،000 حصان (38240 كيلو واط)
4 مولدات ديزل من كل 850 كيلو واط
إلكترونيات
1 رادار المراقبة الجوية DRBV - A - 26
1 رادار مراقبة سطح ارتفاع منخفض الجوي DRBV - 15A
1 رادار اطلاق النار DRBN هاء - 32
2 الرادار DRBN - 34 (Racal - ديكا) أو 1007 (كلفن هيوز)
1 النشطة السونار هال DUBV - 23
1 السونار DUBV - 43
2 صد ARBB - 36
1 كشف ARBR - 16
2 قاذفات السحر Dagaie Mk2
4 قاذفات السحر النسخة طبق الأصل
1 المؤثرات الصوتية قطرها SLQ - 25
التوجيهية لنظام مكافحة SENIT 4 (+ اتصال 11)
نظام السواتل سيراكيوز
نظام السواتل إنمارسات
2 خط اطلاق النار DIBC A - 2
نظام حراسة DIBV تحت الحمراء VMB A - 2
معدات
منظومة البراري المقنع الانبعاثات من فقاعات الهواء على طول هال وكسر الدفع
القلعة ان بي سي
منهاج (21 س 12.20 متر)
حظيرة (13.30 خ 11.40 العاشر 4.30 متر)
نظام SÉAO / OPSMER
عتاد : 1 مرض جنسي (9) وايدو 1
تسلح
4 صواريخ Exocet م 40
Crotale صاروخ EDIR (8 صواريخ + 18 في الاحتياطي)
2 نظم Sadral (2 صواريخ ميسترال)
1 كانون 100 مم Mle 68
2 كانون Mauser - 30 مم بريدا
2 أو 4 ملم ورشاشات 12.7
2 المقاليع الثابتة الطوربيدات المضادة للغواصات L5 وزارة الدفاع أو 4 ام يو 90 (10 طوربيدات)
2 طائرات هليكوبتر LYNX الفريق العامل التابع لل- 13 ، مع الابتدائي المضادة للغواصات
طاقم
طاقم جزئيا تأنيث

22 الضباط (بما في الطيارين 4)
145 ضباط البحارة
77 صغيرة من ضباط وبحارة

هل يكفي أم تريدون المزيد
