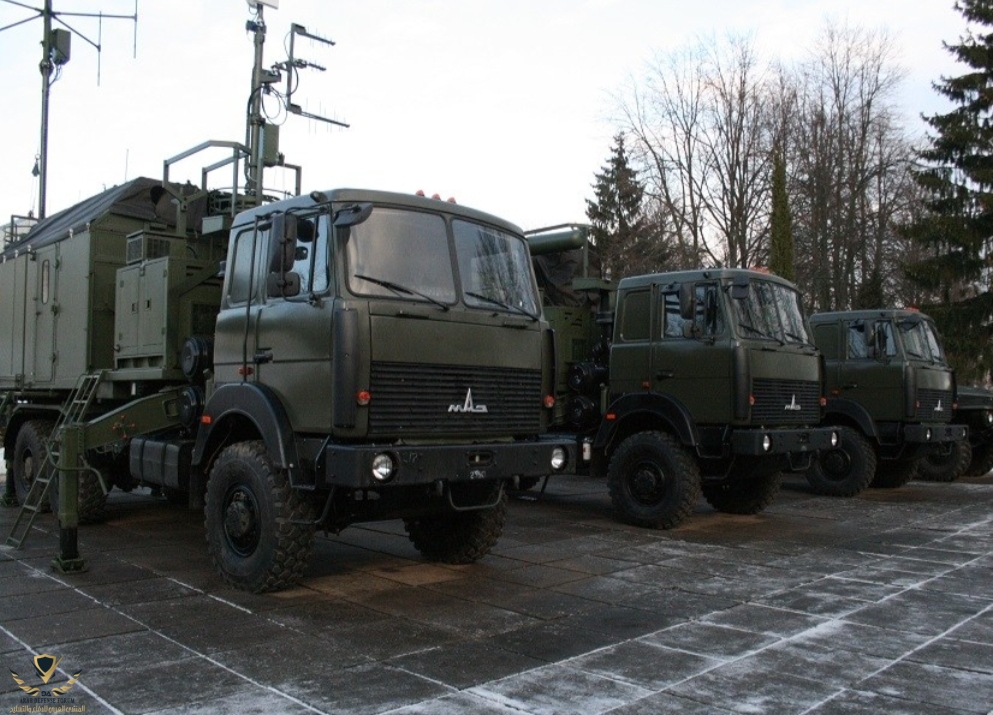

On December 15, three new serial Groza R-934UM2 HF and VHF electronic warfare stations were handed over by the chief of the General Staff of the Belarusian army Oleg Belokonev, First Deputy Chairman of the State Military Industrial Committee of Belarus Igor Demidenko.

The R-934UM2 Groza is a jamming stations is part of electronic warfare system developed by “KB Radar”.

The R-934UM2 Groza is a similar to the R-934UM and R-378AM, but it enables higher speed of detecting emission sources, higher direction-finding accuracy, digital jamming signal generation, positioning and jamming of radio lines with programmed operational frequency readjustment or simultaneously 16 radio lines operating at fixed frequencies.





The new jamming stations designed for search, detection and jamming of VHF/UHF fixed-frequency and frequency-hopping radio communication links.

Composition

  • detector/direction-finder with receiving and direction-finding antenna-feeder system;
  • two automated operator workstations;
  • nine-channel radio transmitter with seven transmitting antenna-feeder systems;
  • communication and data transmission system;
  • power supply and life support system;
  • transporter truck with two power generators and shelter.
Functionally, new station share a number of common features with foreign systems and overmatch them on a number of characteristics.

According to Chief of the Radio Warfare Office of the General Staff of the Belarusian army Igor Danilchik, the new stations boast better capabilities in comparison with the old jamming stations.


The new stations are made using only Belarusian hardware and software. It took five years to start producing them in serial.

KB Radar is a leading Belarus’ developer and manufacturer of radar, electronic warfare and radio control systems.

في 15 كانون الأول / ديسمبر ، تسلم رئيس الأركان العامة للجيش البيلاروسي أوليغ بيلكونيف ، النائب الأول لرئيس اللجنة الصناعية العسكرية في بيلاروسيا ، إيغور ديميدنكو ، ثلاث محطات جديدة لمحطة جروزا آر -934وم 2 إتش إف و في إتش إف للحرب الإلكترونية.

محطة R-934UM2 Groza هي عبارة عن محطات تشويش،
هي نظام حرب إلكترونية طورته شركة "KB Radar".

إن R-934UM2 Groza يشبه R-934UM و R-378AM ، لكنه يتيح سرعة أكبر للكشف عن مصادر الانبعاث،
ودقة أعلى في تحديد الاتجاه وتوليد إشارة التشويش الرقمي ، وتحديد المواقع والتشويش على الخطوط الراديوية مع إعادة تعديل تردد التشغيل المبرمج،

محطة التشويش الجديدة مصممة للبحث والكشف والتشويش على وصلات الاتصالات الراديوية ذات التردد الثابت والترددات الفائقة VHF / UHF.

تتكون من:


1_الكاشف،
وهو جهاز تحديد الاتجاه مع نظام هوائي التغذية المستقبِل والموجه.

2_اثنين من محطات التشغيل الآلي.

3_مرسل إذاعي تسع قنوات مع سبعة أنظمة من الهوائيات المرسلة.

4_نظام الاتصالات ونقل البيانات.

5_إمدادات الطاقة ونظام دعم الحياة.

6_شاحنة نقل تحمل اثنين من مولدات الطاقة.


وفقا لرئيس مكتب الحرب اللاسلكية في هيئة الأركان في الجيش البيلاروسي إيغور دانيلتشيك ، فإن المحطات الجديدة تتميز بقدرات أفضل مقارنة بمحطات التشويش القديمة.

استغرق الأمر خمس سنوات لبدء إنتاجها.

شركة KB Radar هي شركة رائدة في مجال تطوير وتصنيع أنظمة الرادار والحرب الإلكترونية وأنظمة التحكم في الراديو في بيلاروسيا.

مدى المنظومة 250 كم،

قادرة على التقاط الإشارات اللاسلكية لطائرات العدو وتحليلها والتشويش عليها وقت الحاجة.

.



المصادر/
https://defence--blog-com.cdn.ampproject.org/v/s/defence-blog.com/army/belarus-receives-first-groza-r-934um2-jamming-stations.html/amp?amp_js_v=a2&amp_gsa=1&usqp=mq331AQECAFYAQ==#referrer=https://www.google.com&amp_tf=من %1$s&ampshare=https://defence-blog.com/army/belarus-receives-first-groza-r-934um2-jamming-stations.html

https://defence.pk/pdf/threads/belarus-receives-first-groza-r-934um2-jamming-stations.534118/


خاص للمنتدى العربي للدفاع والتسليح
☆كاهن حرب☆

التعديل الأخير:
البيلاروسيين متخصصين في منظوماتالحرب الالكترونية والتشويش
والله قرات مرة عن منظومة يمكنها خداع الاواكس والاقمار الصناعية لكن نسيت اسمها

البيلاروس لديهم صناعات عسكرية جيدة،
ولديهم تطويرات ممتازة على منظومات الدفاع الجوي الروسية،
دائما يحصلون على المركز الثاني في مسابقات الدفاع الجوي الروسية،
وينافسهم الإخوة في مصر على هذا المركز،

صنعوا بود بمواصفات جيدة قبل فترة،

لديهم منظومات حرب إلكترونية متعددة ولديهم خبرة لايستهان بها في صناعاتها،


هذا موضوع آخر عن نظام بيلاروسي للتشويش على القذائف المزودة بمستشعر مسافة.

http://defense-arab.com/vb/threads/125833/

(( قادرة على التقاط الإشارات اللاسلكية لطائرات العدو وتحليلها والتشويش عليها وقت الحاجة.))
هنا المشكلة ، في العادة الطائرات المغيرة تدخل في صمت لاسلكي مع مراكز القيادو و مع بعضها البعض من بداية الطلعة

(( قادرة على التقاط الإشارات اللاسلكية لطائرات العدو وتحليلها والتشويش عليها وقت الحاجة.))
هنا المشكلة ، في العادة الطائرات المغيرة تدخل في صمت لاسلكي مع مراكز القيادو و مع بعضها البعض من بداية الطلعة
حين تبدأ منظومات الدفاع الجوي في العمل،
فإنهم يجبرونها على الاتصال فيما بينها ومع القيادة لتلقي المعلومات،
وهنا يأتي دور نظام الجروزا

لست خبير ولكن معرفتي البسيطه في الهوائيا والطيف الترددي تقول ان حجم ونوع الهوائيات في المنظومه تدل على ضعف المنظومه والله اعلم
تبدو لي وكانها محطه رصد وتجسس اكثر من كونها منظومه حرب الكترونيه

لست خبير ولكن معرفتي البسيطه في الهوائيا والطيف الترددي تقول ان حجم ونوع الهوائيات في المنظومه تدل على ضعف المنظومه والله اعلم
تبدو لي وكانها محطه رصد وتجسس اكثر من كونها منظومه حرب الكترونيه
المنظومة فيها 6 عربات تقريبا،
عربة للكشف وهي التي نشرت صورتها في الأعلى،
وهناك عربة أخرى للإرسال،
وغالبا هوائياتها ستكون مقاربة للكراسوخا الروسي،

هي منظومة جديدة لم يمضي على دخولها للخدمة إلا شهر ونصف تقريبا،
لذلك لايوجد عنها صور كثيرة،
الا ماوضعت في الموضوع،
واخرى سأضعها في مشاركتي هذه.

.

لماذا لا نتعاون مع بيلاروسيا ونحاول ان ننقل منهم تقنيات الحرب الالكترونية أو بعض منها لا اعتقد انهم سيكونوا مثل روسيا أو امريكا
يجب أن نبدأ من نقطة ما في هذا المجال حتى نكتسب المعرفة

منظومة الحرب الالكترونية البيلاروسية (GROZA) أو العاصفة, هي جزء من نظام الحرب الإلكترونية الذي تطوره بيلاروسيا و هي من تصميم وتصنيع الشركة البلاروسية الرائدة في تطوير وتصنيع أنظمة الرادار والحرب الإلكترونية وأنظمة التحكم في الراديو (OJSC KB RADAR).
المحطة الجديدة مصنوعة باستخدام الأجهزة والبرامج البيلاروسية وقد استغرق الأمر خمس سنوات لبدء الاٍنتاج المتسلسل.
تستخدم هذه المنضومة لاٍكتشاف الأمواج اللاسلكية و الانبعاثات الراديوية ذات الترددات الثابتة والمتنقلة وتحديد اتجاهها و التشويش عليها في نطاق (VHF/UHF).
مزايا محطة الاستطلاع الراديوي (GROZA) :
البحث التلقائي ، الكشف ، تحديد المحمل والإحداثيات (عند العمل المزدوج) ، التحليل الفني للانبعاثات من الاتصالات الراديوية الأرضية والجوية التي تعمل بترددات ثابتة وكذلك التشويش عليها.
باٍمكانها اٍكتشاف مصادر البث الراديوي العاملة بتردد قفاز بسرعة 1000 قفزة في الثانية في النطاق 30 ميجاهرتز وتحديد اتجاهها , مع إمكانية التشويش على ترددات قفازة بسرعة 500 قفزة في الثانية .
التشويش المتزامن لأكثر من 20 وصلة اتصالات لاسلكية بتردد ثابت .
استقبال وإرسال المعلومات إلى مركز التحكم.
يقلل استخدام أجهزة صواري الهوائيات التي تُرفع آلياً من وقت النشروعدد المشغلين بشكل كبير حيث يصل وقت النشر اٍلى 45 دقيقة مع طاقم متكون من 4 افراد وذلك راجع لأجهزة الطاقة المثبتة على هيكل الشاحنة نفسها.
- التحكم في البيئة الإلكترونية للمنطقة في نطاق الرؤية الراديوية ، أي ما يصل إلى 40 إلى 50 كلم للأهداف الأرضية وما يصل إلى 320 كلم للأهداف الجوية (على ارتفاع أكثر من 10كلم) .
نطاق الاستطلاع وتحديد الاتجاه لمحطة (GROZA) هو من 30 اٍلى 6000 ميغاهارتز.
باٍمكان المنظومة العمل في درجات حرارة أقل من 40 درجة و أكثر من 50 درجة مئوية.

منظومة الحرب الالكترونية البيلاروسية (GROZA) أو العاصفة, هي جزء من نظام الحرب الإلكترونية الذي تطوره بيلاروسيا و هي من تصميم وتصنيع الشركة البلاروسية الرائدة في تطوير وتصنيع أنظمة الرادار والحرب الإلكترونية وأنظمة التحكم في الراديو (OJSC KB RADAR).
المحطة الجديدة مصنوعة باستخدام الأجهزة والبرامج البيلاروسية وقد استغرق الأمر خمس سنوات لبدء الاٍنتاج المتسلسل.
تستخدم هذه المنضومة لاٍكتشاف الأمواج اللاسلكية و الانبعاثات الراديوية ذات الترددات الثابتة والمتنقلة وتحديد اتجاهها و التشويش عليها في نطاق (VHF/UHF).
بعض مزايا محطة الاستطلاع الراديوي (GROZA) :
البحث التلقائي ، الكشف ، تحديد المحمل والإحداثيات (عند العمل المزدوج) ، التحليل الفني للانبعاثات من الاتصالات الراديوية الأرضية والجوية التي تعمل بترددات ثابتة وكذلك التشويش عليها.
باٍمكانها اٍكتشاف مصادر البث الراديوي العاملة بتردد قفاز بسرعة 1000 قفزة في الثانية في النطاق 30 ميجاهرتز وتحديد اتجاهها , مع إمكانية التشويش على ترددات قفازة بسرعة 500 قفزة في الثانية .
التشويش المتزامن لأكثر من 20 وصلة اتصالات لاسلكية بتردد ثابت .
استقبال وإرسال المعلومات إلى مركز التحكم.
يقلل استخدام أجهزة صواري الهوائيات التي تُرفع آلياً من وقت النشروعدد المشغلين بشكل كبير حيث يصل وقت النشر اٍلى 45 دقيقة مع طاقم متكون من 4 افراد وذلك راجع لأجهزة الطاقة المثبتة على هيكل الشاحنة نفسها.
- التحكم في البيئة الإلكترونية للمنطقة في نطاق الرؤية الراديوية ، أي ما يصل إلى 40 إلى 50 كلم للأهداف الأرضية وما يصل إلى 320 كلم للأهداف الجوية (على ارتفاع أكثر من 10كلم) .
نطاق الاستطلاع وتحديد الاتجاه لمحطة (GROZA) هو من 30 اٍلى 6000 ميغاهارتز.
باٍمكان المنظومة العمل في درجات حرارة أقل من 40 درجة و أكثر من 50 درجة مئوية.
مكونات العربة :

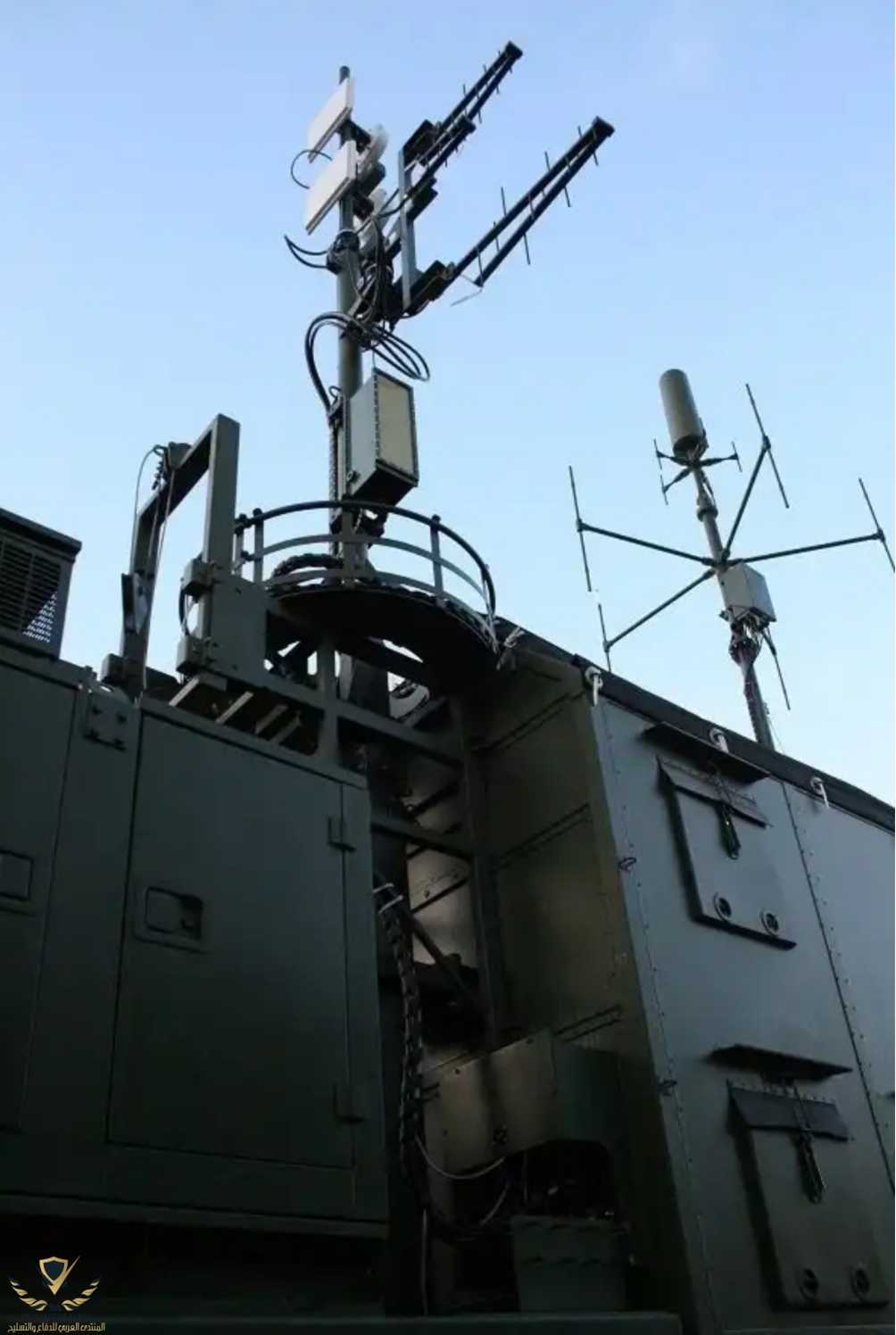

- هوائي كاشف و محدد الاتجاه مع نظام استقبال هوائي وتحديد الاتجاه.
- هوائيات التشويش.
- اثنين من محطات العمل لمشغلين المنظومة.
- نظام الاتصالات ونقل البيانات
- مرسل راديو تسع قنوات مع سبعة أنظمة إرسال هوائي.
- وحدة الاتصال ونقل البيانات لمركز القيادة.
- وحدة الطاقة ومعدات دعم الحياة.




نمر @نمر مارايك فيها جروزا

بشكلها الحالي قد تكون جيده ضد الدرونز اما في حكمها من وحدات يتم التحكم بها عن بعد
فهي ستشوش على الارسال
نسخة صينية قريبة منها شوشت على درونز امريكية حديثة واسقطتها في إيران

بشكلها الحالي قد تكون جيده ضد الدرونز اما في حكمها من وحدات يتم التحكم بها عن بعد
فهي ستشوش على الارسال
نسخة صينية قريبة منها شوشت على درونز امريكية حديثة واسقطتها في إيران
مرحبا استاذ نمر ..

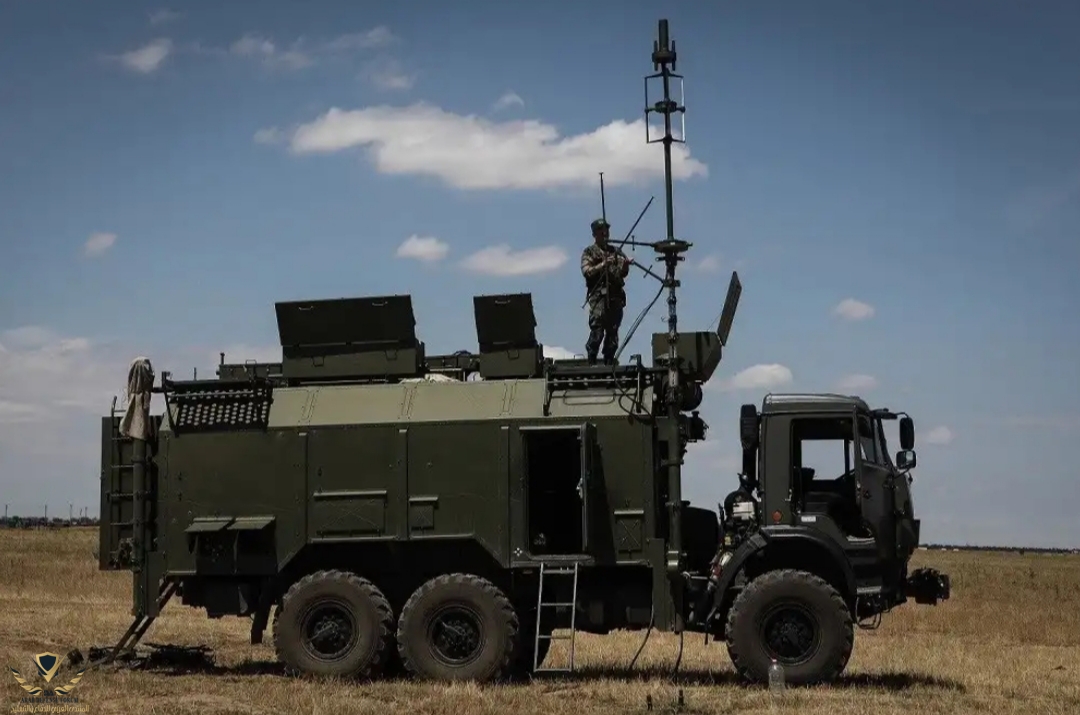

تم اصطياد المنظومة في اوكرانيا من الدرون
اللي اخذت راحتها في التصوير وتوجيه المدفعية



نفس الشيء ينطبق على منظومة R-330Zh Zhitel للتشويش واعتراض اشارات الراديو


هل هي نفس المنظومة البيلاروسية التي شوهدت في الإمارات؟
