بسم الله الرحمن الرحيم
1438/12/8هـ - 2018/819م

كل عام وأنتم بخير مقدما ؛ بمناسبة حلول عيد الأضحى المبارك
.

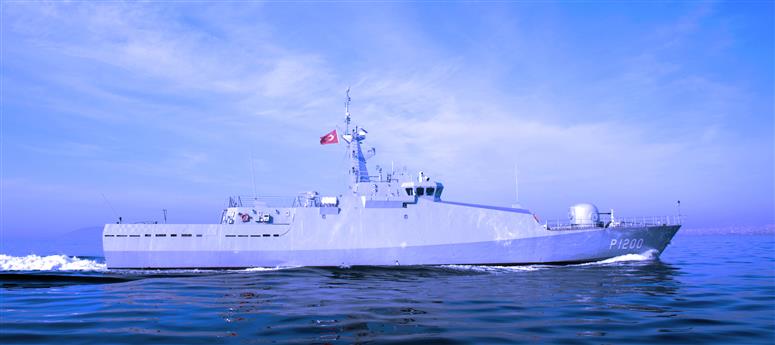

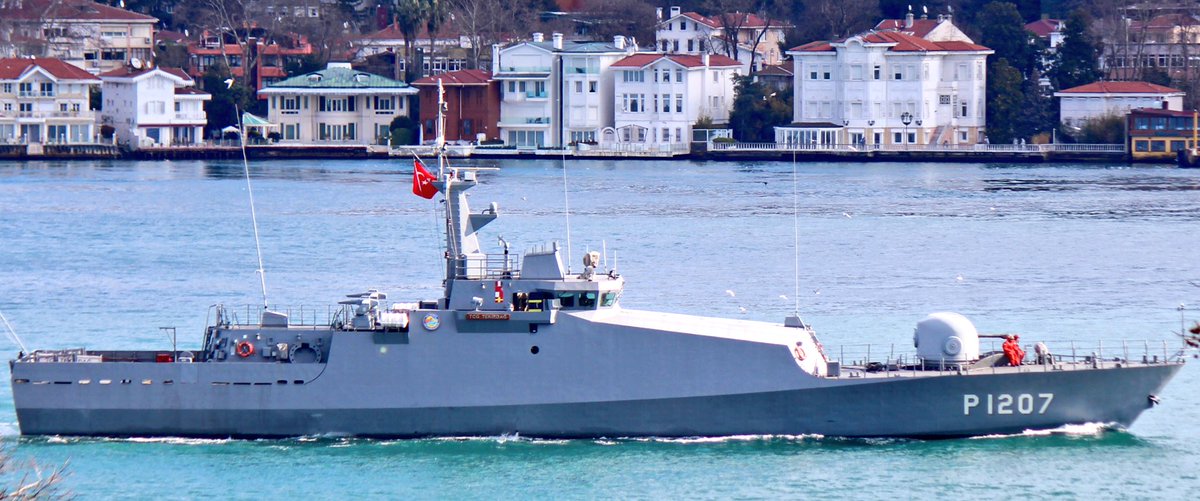

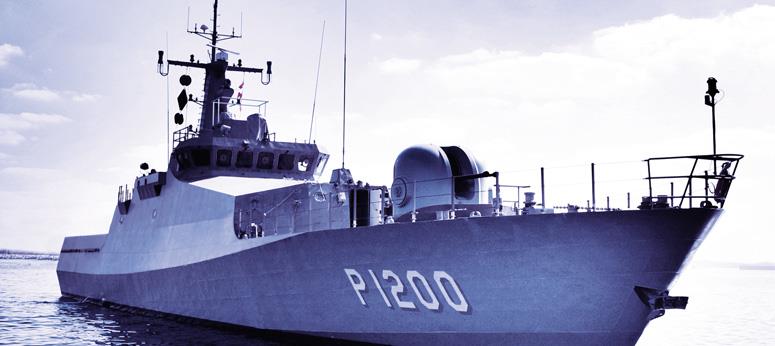

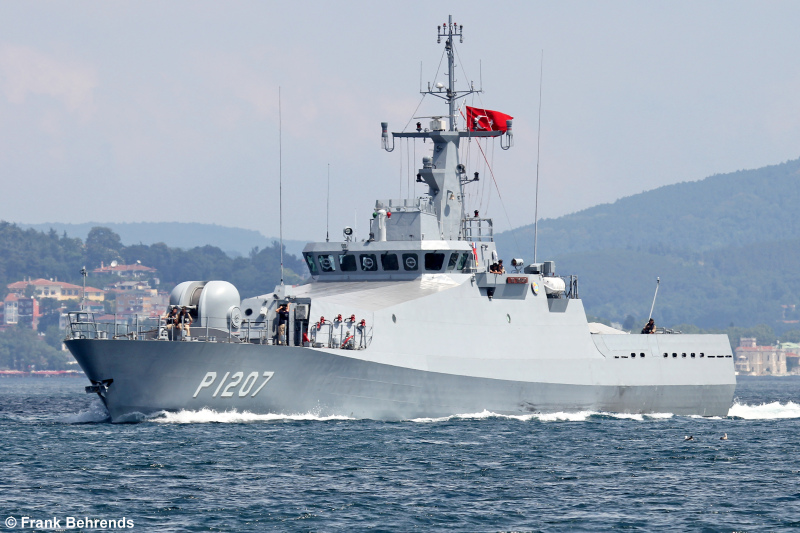

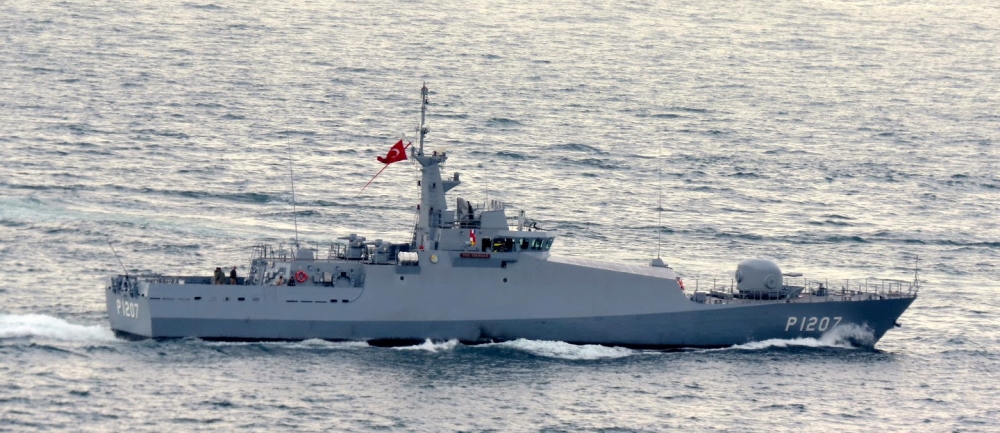

توزلا - tuzla هي سفينة دورية بحرية حربية هجومية ، سريعة ورشيقة ، صُممت لحماية السواحل
والموانئ من التهديدات المعادية .


سُميت السفينة تيمُّناً بأحد أحياء مدينة اسطنبول



المواصفات :

ــ الطول : 56م ، العرض : 8.9م ، عمق السفينة تحت الماء : 2.5م

ــ السرعة القصوى : 25 عقدة (46.3 كم/س)

ــ المدى : 1000 كم بسرعة 14 عقدة

ــ الوزن : 400 طن

ــ الطاقم : 34 فرد

ــ مدة بقاء السفينة في الماء 3 أيام من دون مساعدة وتموين ، ويمكنها البقاء 14 يوم مع المساعدة والدعم لها

ــ 2 مولد يعملان بالديزل بقوة 260 واط

ــ زورق هجومي مطاطي

ــ عدد 2 من أحواض السباحة القابل للنفخ ، يتسـع كل واحد ل20 شخص








مـهـامـه :

ــ التدخل السريع والهجوم

ــ حراسة الموانئ المائية والمناطق العسكرية وحقول النفط والغاز

ــ عمليات البحث والإنقاذ والدعم والاسناد


ــ مكافحة الغواصة الحروب والقرصنة والتهريب

ــ التدريب





الحركـة و الــدفــع :

ــ عدد 2 محرك ديزل mtu 16v 4000 m90 ، لكل 2720 كيلو واط (3650 حصان) عند 2100
دورة في الدقيقة .


ــ عدد 2 مراوح للدفع Otto Piening مزودة بخمس شفرات FPP



أنظمة الحماية والمراقبة :

ــ نظام كهروبصري متعدد الاستخدامات لأغراض التوجيه و الملاحة
والمراقبة والتـتـبـع من نوع aselsan aselflir 300 deo


ــ نظام تحديد المواقع التفاضلي (DGPS)

ــ رادار ملاحة x-band بقوة 25 واط مع ARPA/W

ــ سونار Simrad SP92 Mk II




التـسـليـح :

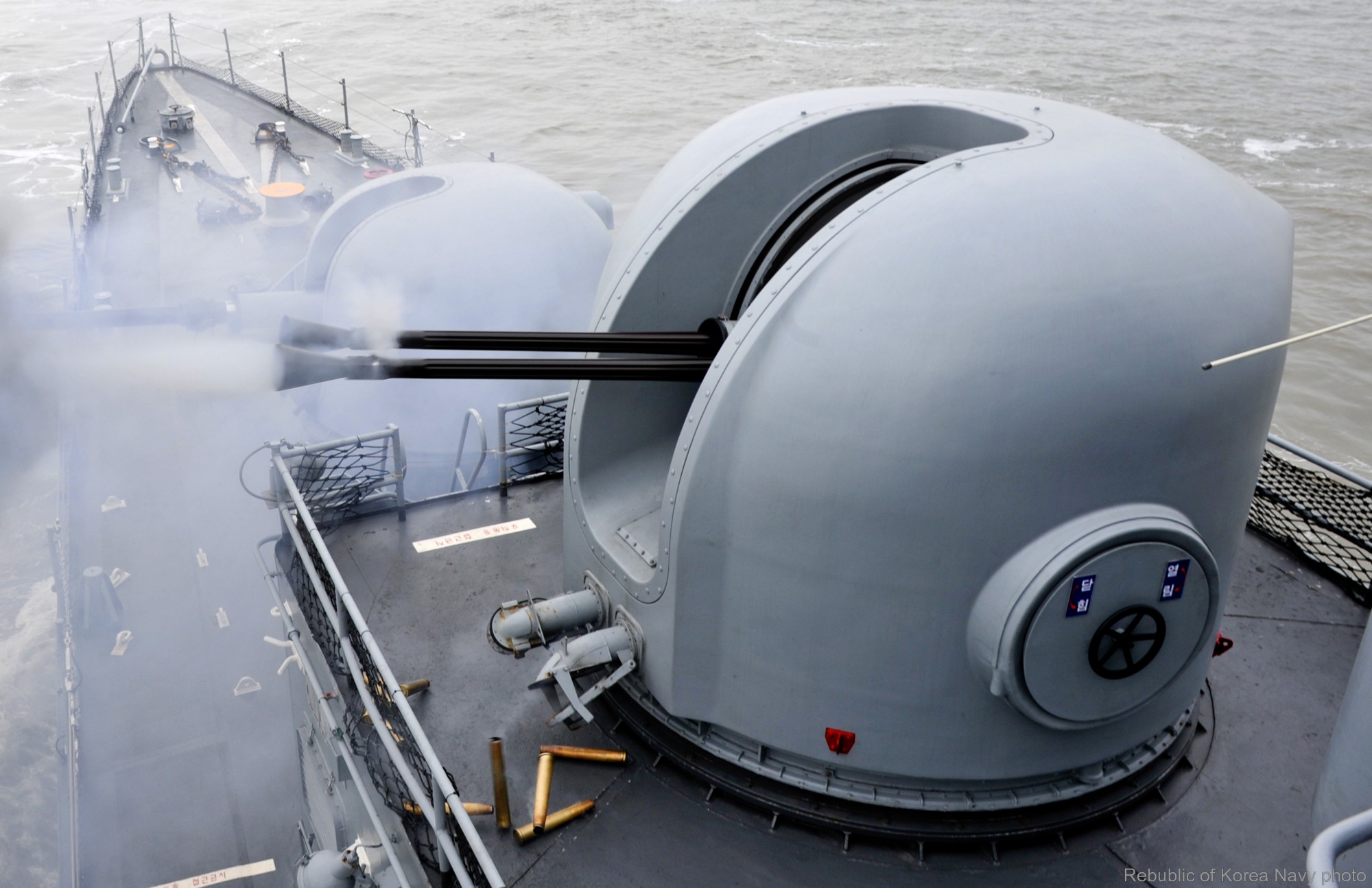

ــ مدفع رئيسي مزدوج السبطانة L70 dardo ciws 40mm
يطلق 600 طلقة في الدقيقة بمدى فعال 4000 متر.

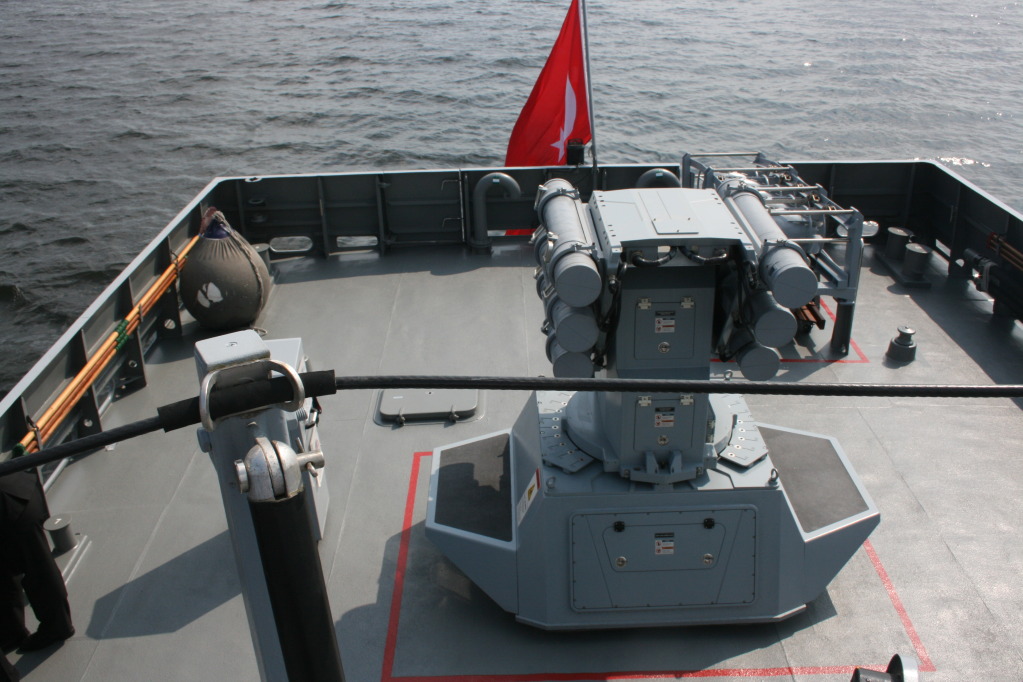

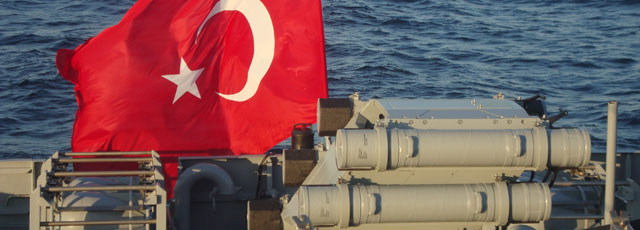

ــ قواذف Roketsan ASW المضادة للغواصات



ــ عدد 2 رشاش aselsan stamp 12.7mm مثبت مع التصوير بالأشعة
تحت الحمراء والقدرة على التحكم عن بعد .






* * *

من إبداعات مجموعة DEARSAN التركية للصناعات البحرية
تعمل في بناء سفن القطر والبحث والأنقاذ والدورية العسكرية وسفن الأمداد المختلفه وناقلات المواد الكميائية .
هذا احد المواضيع يتحدث عن صفقة فازت بها الشركة في 2013
تركمستان تشتري 8 سفن اضافيه من تركيا

تصلح لحماية سواحل ومحطات النفط والغاز في الخليج






السلام عليكم
جزاك الله خيرا أخي " هيرون "
ممكن أسأل حضرتك
هو العقد يشمل فقط تسليم 16 سفينة فقط ؟
وعن هذه الصور هل هي نماذج أم جزء من الـ 16 سفينة ؟
الفروقات بين تلك النماذج ؟
وجزاك الله خيرا

السلام عليكم
جزاك الله خيرا أخي " هيرون "
ممكن أسأل حضرتك
هو العقد يشمل فقط تسليم 16 سفينة فقط ؟
وعن هذه الصور هل هي نماذج أم جزء من الـ 16 سفينة ؟
الفروقات بين تلك النماذج ؟
وجزاك الله خيرا

وعليكم السلام ورحمة الله

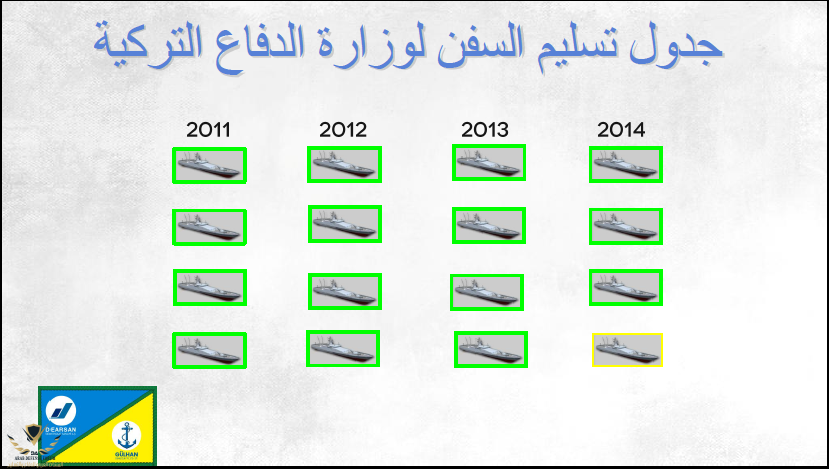

نعم العقد يشمل 16 قطعة فقط حسب طلب البحرية التركية

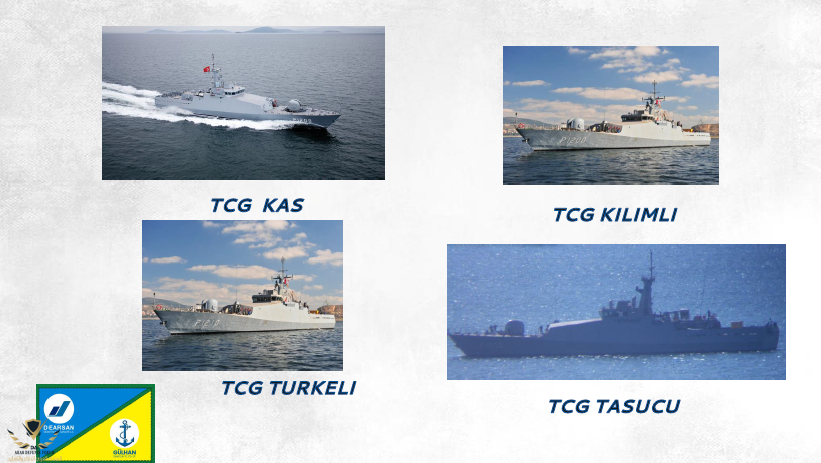

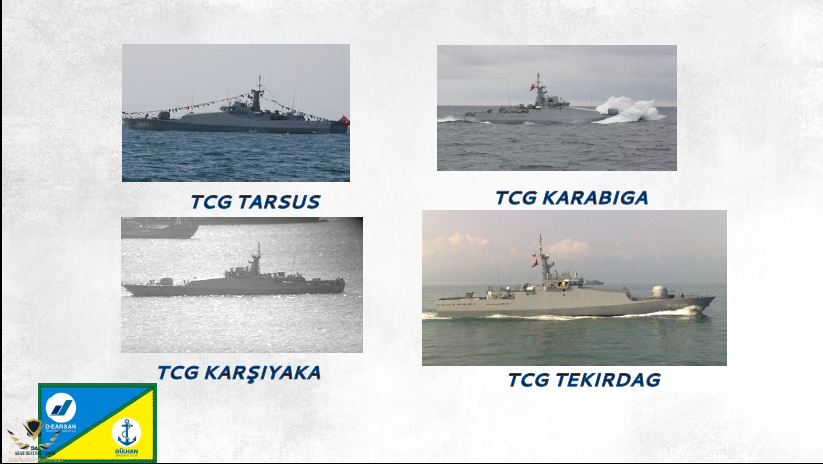

الصور تعود لتلك القطع ومسمياتها في البحرية .
لايوجد فروق ياعزيزي .

الجامعات التركية كان لها مشاركة في اكتمال هذا المشروع

القطع مجهزة Anti-Submarine
من روكستان
