الردار التشيكي المضاد للشبحية VERA-NG يظهر قدراته في ألمانيا

Black Velvet

Black Velvet

عضو مميز
إنضم
1 أكتوبر 2015
المشاركات
15,663
التفاعل
40,790 90 0
الدولة
Morocco

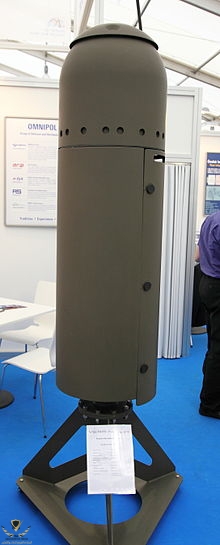

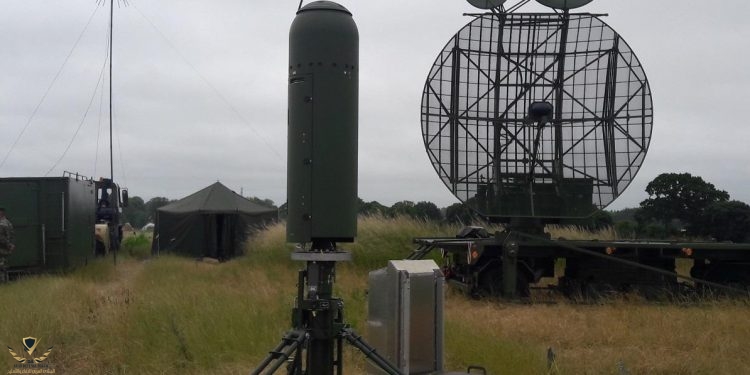

الردار التشيكي الجديد السلبي للرصد والمراقبة و الإستطلاع من نوع VERA-NG أظهر قدرات وأتبت فعاليته وجدراته في تمارين الحلف الأطلسي Baltic CESMO trial -2018 BCT18 في PUTLOS Military training Area شمال ألمانيا.
ردار الرصد والتتبع للمقاتلات الشبحية VERA-NG هو ردار دعم التتبع السلبي الاليكتروني يرصد الطائرة B-2 من بعد 250 كيلومتر ويعمل بالتناوب مع نظام TODA Time Difference of Arrival وهي مرحلة إحتساب للفوارق الزمنية مع رصد لمختلف موجات الراديو الكهروميغناطيسية وإشعاعات الراديو،يعمل على موجة 88MKZ -18 GHz وبمدى رصد من 400 كيلومتر ،هدا الردار طورته المقاولة التشيكية ERA-a-s للاتصالات ،يقدم أحدث نظام سلبي للمراقبة والتي ترصد الأهداف وإحداثياتها وتموقعها وتعريفيها وتتبع كل الأهداف سواء كانت جوية او بربة او بحرية.
وإستتادا للمجموعة فإن اهداف الردار هو خلق مجموعة متناسقة ومتجانسة من تجميع لكل المعطيات والمعلومات الخاصة بالحروب والتشويش الاليكتروني مع تبادل للمعلومات الدقيقة مع خاصية الإنصهار والتقييم في الوقت المحدد والزمن إستنادا لخاصية AEDP13 و STABAG-4618.
www.defence-blog.com

من مستملحات نسخة هدا الردار انه رصد المقاتلة الشبحية F-117 فوق صربيا وتم إسقاطها.

شكل الرادار غريب :ROFLMAO:


كنت قد زرت أحد الجامعات التشيكية من قبل و وجدت أنهم متفوقين جداً في الفيزياء و يمتلكون معدات و مختبرات لاتتواجد في بلدان من أوروبا الغربية، يجب أخذ معداتهم بعين الاعتبار

مش قلنا لكم من قبل مفيش شبحية مطلقة فى موضوع 2443 طائرة اف 35 وان ده وهم بيصدر لنا ابشروا جميعا واصبروا هى عشر سنين بالكتير والاف 35 طائرة ليست ممتازة وده رايى الشخصى لا الزم به احد واسبابى محرك وحيد مناورة سيئة حمولة عادية ولكى يتم تجميل البضاعة الكترونيات عاليه وشبحية نسبية وتلك الميزة النسبية ستلغى مقابل نقط ضعف اكبر بها والعينة امامكم والقادم افضل بأذن الله وتحياتى لصاحب الموضوع وللمتابعين

يعتمد على الرصد السلبى يعنى لو الطائرة تتوقف عن بث اى موجات لن يراها و لو على بعد متر واحد
ارى ان دوره تكميلى فى شبكة الدفاع الجوى و ليس اساسى

لو تم دمجه مع منظومة دفاع جوى محترمة كرادار ادارة نيران لتزويد المنظومة باحداثيات الهدف و دمج صاروخ ذو توجيه نهائى سلبى - حرارى ستكون منظومة مضادة للشبحيات بمديات كبيرة لكن لست ادرى مدى دقة احداثيات الرادار لكى يكون رادار ادارة نيران بدل رادار بحث

والله يا إخوتي الردار تحفة فنية وتكنولوجية جد متطورة وهو بمبدأ "Sees without being seen أو تحت شعار Anti-stealth Radar, حتي تعرفوا قوة التشيك يرصد الردار 200 هدف دفعة واحدة و10,000 هدف بمفهوم Target library Capacity.

دائماً اذا تقدمت الدول بالسلاح الهجومي تظهر

دول بصناعة اسلحه مضاده لها وطبيعي جداً

ظهور رادارات تكتشف طائرات الجيل الخامس

الشبحيه ولذلك امريكا لم تحضر بيع الاف ٣٥

لحلفائها عكس ما فعلت بالثمانينات عندما رفضت

بيع اي مقاتله او قاذفه شبحيه اعتقاداً بان الامر

لن يتم اكتشافه ...امريكا تعلم بان الاف٣٥ و

والاف٢٢ سوف تصبح في يوماً من الايام القريبه

مقاتلات عاديه جداً ولذلك نرى مبيعات الاف٣٥

تزداد يوماً بعد يوم وقريباً سوف تشتريها دول

الخليج ولا ابالغ ان قلت قبل نهاية هذا العام

سوف نسمع اخبار جيده عن هذا الموضوع

معلومات فنية عن ردار VERA-NG

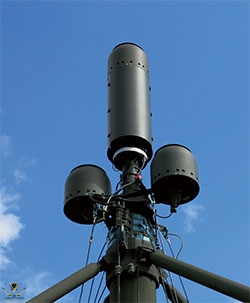

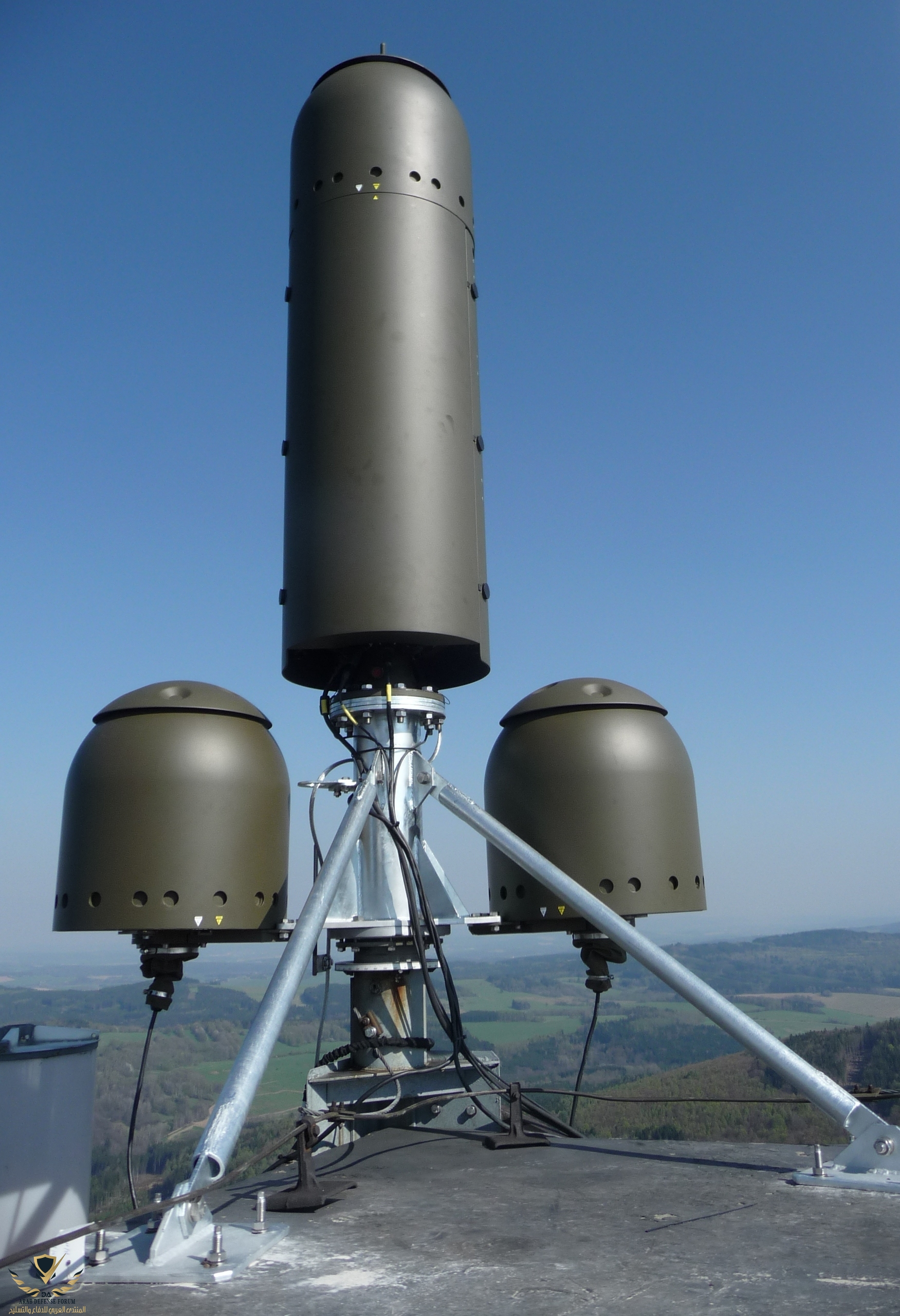

يتكون الردار من 3 مجموعات Radio signal Receiver ب360 درجة وكل محطة هي بزاوية 120 درجة ،وتضم محطة استقبال Central Receiver Cum و كمبيوتر مركزي Central Computer with Synthesize Conjunction يرصد المقاتلات الشبحية مثل الاف-22 والاف-35.
Provide objective parameter :3D, 360 degree Azimuth
Time to update parameter :1-5 second
Seiz and weight of the Antenna :500*1720mm/175kg
Antenna of the processing station :500*1720mm/120kg
Number of radio receivers :4 stations
Stations Nearby, 1,2,3, and radio Central processing station
Detect. Provide Early Warning for the Remot Target Radiation from radio as Radar, responders Identity Enemy to-IFF
Equipment responders DME/TACAN
Target Library Capacity :10,000
Tracking Capability :200 real time tracks

اه لو اقتنه مصر لكانت الضربة القاضية لإسرائيل ،ردار شبحي وصواريخ ارض-جو كفيلة بإسقاط الاف-35،وكما قيل مع الصرب،عندما رصدنا المقاتلة الشبحية F-117 كان علينا من السهل إسقاطها بصواريخ ارض-جو قديمة.

الرادار بالمناسبة حاز اهتمام تونس و لا أدري لماذا
:ROFLMAO::ROFLMAO::ROFLMAO:
من موقع الشركة:
Minister of National Defence of the Republic of Tunisia Farhat Horchani, General Zouhayer Jedidi, Deputy Chief of the General Staff of the Tunisian Air Force, and Colonel Mohamed Ben Salah, Division Director of the General Staff of the Tunisia Ground Forces, visited the Czech Republic to seek out possibilities for future cooperation with Czech Armed Forces and exporters of defence and security equipment.
The programme began with a short introduction to ERA Company and those of its products suitable for defence purposes. Mention was made of ERA’s latest achievements such as the NATO contract. It also consisted of a live demo of ERA systems such as PET VERA-NG (Passive ESM Tracker) and MSPSR (Multistatic Primary Surveillance Radar). The guests displayed a serious interest in the capabilities of VERA-NG such as identifying targets, low energy consumption and possible performance under harsh climate circumstances.

sioux قال:
اه لو اقتنه مصر لكانت الضربة القاضية لإسرائيل ،ردار شبحي وصواريخ ارض-جو كفيلة بإسقاط الاف-35،وكما قيل مع الصرب،عندما رصدنا المقاتلة الشبحية F-117 كان علينا من السهل إسقاطها بصواريخ ارض-جو قديمة.
أنقر للتوسيع...
افتكر كنت قرات منذ عده سنوات موضوع طلب مصر و الصين للرادار التشيكى ( لا اذكر اذا كانت النسخة من الردار القديم او النسخة المحدثة)
المهم تدخلت امريكا بعرقلة الصفقة مع تعويض الشركة التشيكية عن ارباحها المنتظرة,
وتم السماح بتصديره الى عمان و من هناك انتقل الى امريكا لدراسته,
و اتجهت مصر للحصول على الرادار البديل من اوكرانيا ( نظام رادار كولشوجا )Kolchuga

​

كنت فيما مضى قرأت خبرا عن ردار التشيك Tamara الدي رصد المقاتلة الشبحية F-117 وطالبت واشنطن جمهورية التشيك بمنع بيعهVERA-NG قد لا تبيعه التشيك مخافة رصد المقاتلات الامريكية في البحر الأبيض المتوسط ومنع تونس من التفوق التكنولوجي high-tech الإلكتروني لرصد المقاتلات الإيطالية علما بأن مداه يتعدى 400 كيلومتر وتتبع 200 هدف جوي دفعة واحدة.
