خلفية تاريخية

نشأ بعد استخدام الطائرات والصواريخ في الحروب بدءاً من الحرب العالمية الأولى ، وتكمن مسئوليته الأساسية في الدفاع عن الأهداف الأرضية والبحرية والجوية كذلك ضد خطر الطائرات والصواريخ ، التي تشكل خطراً داهماً :busted_r:على الأهداف الحيوية والاستراتيجية في العمق إن لم تعترض ، وبذلك تصبح تلك الأهداف فريسة سهلة بالنسبة للطائرات المقاتلة وخاصة الطائرات المتقدمة في الوقت الحالي بإمكانياتها القتالية الهائلة·

وعادة ما تلحق وحدات الدفاع الجوي بالجيش والبحرية و القوات الجوية لتقوم بمهام الدفاع عن وحداتها ولحماية دورها الاستراتيجي بالمعركة ·


الدفاع الجوي قديماً:

كان الدفاع الجوي يتم نهاراً بالمراقبة الجوية وإطلاق صفارات الإنذار :exclamat:فتصب نيران المدفعية:qright5: جامها على الطائرات المعادية التي كانت عادة تطير ضمن الارتفاعات المؤثرة ، وفي الليل إذا ما رصدت الطائرات المعادية تتم اطلاق صفارات الإنذار:exclamat: ثم تقوم قوات الدفاع بتسليط كشافات عملاقة تنير بها السماء حتى تتمكن المدفعية من رؤية الطائرة وإصابتها.

الدفاع الجوي في الجيوش الحديثة

يستخدم الدفاع الجوي في عمله منظومات من طائرات الاستطلاع و الرادارات ( قصيرة - متوسطة - طويلة) المدى مع منظومات الدفاع الأرضية المتحرك التي تستخدم صواريخ (أرض-جو) (قصيرة - متوسطة - طويلة)المدى وكذلك مدفعية الطائرات السريعة الثابتة والمتحركة، وحتى الصواريخ المحمولة المضادة للطائرات لصد هجوم طائرات مقاتلة أو صواريخ موجهة لتدمير أهداف حيوية سواء كانت أرضية أو بحرية أو جوية·

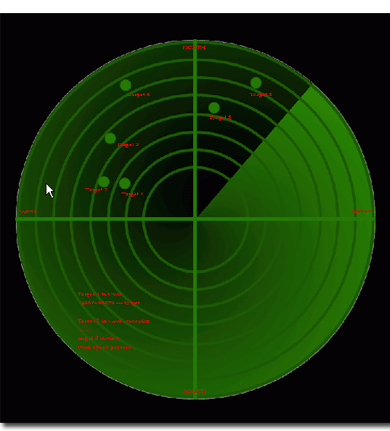

صور رادار

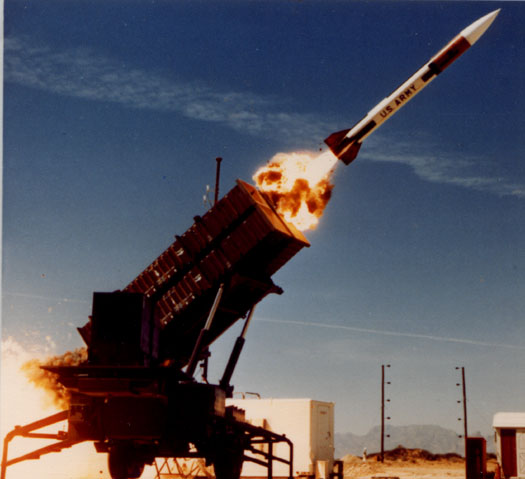

صواريخ مضادة للطائرات وموجهة






الدفاع الجوي في الجيوش الحديثة


يستخدم الدفاع الجوي في عمله منظومات من طائرات الاستطلاع و الرادارات ( قصيرة - متوسطة - طويلة) المدى مع منظومات الدفاع الأرضية المتحرك التي تستخدم صواريخ (أرض-جو) (قصيرة - متوسطة - طويلة)المدى وكذلك مدفعية الطائرات السريعة الثابتة والمتحركة، وحتى الصواريخ المحمولة المضادة للطائرات لصد هجوم طائرات مقاتلة أو صواريخ موجهة لتدمير أهداف حيوية سواء كانت أرضية أو بحرية أو جوية·








الدفاع الجوي في البحرية

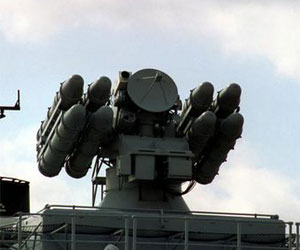

القوارب والطرادات العسكرية الهجومية بها أنظمة تسليح ومنظومات دفاعية رادارية مضادة للطائرات والصواريخ ، ذلك التسليح كان فيما مضى عبارة عن مدافع سريعة الطلقات مضادة للطائرات المهاجمة التي تطير على ارتفاع منخفض ·

القوارب الأصغر لديها مدافع سريعة تكون على قدر كبير من الخطورة للطائرات التي تطير على ارتفاع منخفض لو ارتبطت بنظام تحكم موجه بالرادار·

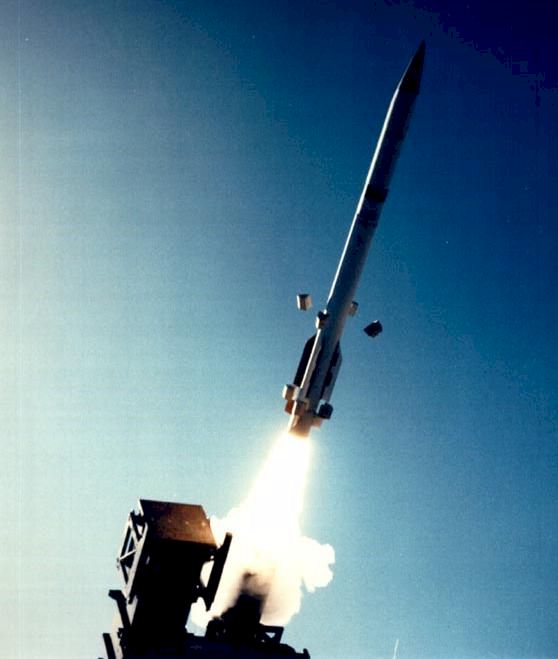

السفن الحربية الأكبر والأكثر أهمية في سلاح البحرية لديها أنظمة صواريخ (سطح- جو) ويزيد المدى والفعالية كلما زاد حجم وأهمية السفينة·

حاملات الطائرات العملاقة يتم حمايتها جيداً بطائرات مقاتلة ودوريات جوية مكثفة لإعاقة الأخطار الجوية والبحرية المحتملة ، و عادةً لا تسير حاملات الطائرات وحدها بل تبحر إلى جانبها مجموعات من الغواصات و الطرادات البحرية المجهزة بصواريخ سطح -سطح و صواريخ سطح-جو ·
بعض الغواصات الجديدة مجهزة بالأنظمة الصاروخية (بحر- جو) حيث أن الهليكوبتر والأسلحة المضادة للغواصات خطر محتمل·




القوات البرية

تستخدم الجيوش الحديثة تنوع كبير ونطاق واسع من أسلحة الدفاع الجوي ، وتتعدد بدءاً من صواريخ ستينجر المحمولة Stinger التي يحملها الأفراد إلى أنظمة دفاعية صاروخية مثل الباتريوت Patriot عادة تجبر الأنظمة الدفاعية البعيدة المدى الكبيرة الارتفاع الطائرات على التحليق المنخفض - حيث يمكن اصطيادها بأصغر الأسلحة وأقلها فعالية ، ومن الجدير بالذكر أنه في الحرب الحديثة يكون فقدان وإسقاط الطائرات بالأسلحة الصغيرة (البنادق) أكثر من الخسائر التي تحدثها الطائرات أو الصواريخ ·

وقد شهدنا مثال على ذلك عندما استطاع أحد الفلاحين العراقيين أن يسقط مروحية أمريكية ببندقية تقليدية قديمة وغير ذلك من الأمثلة الكثيرة في التاريخ العسكري وفي فيتنام على سبيل المثال·

من أجل تحسين فعالية وقوة واتساع مدى الدفاع الجوي ، يجب أن تكون هناك أنظمة دفاعية متوسطة المدى (مع الأنظمة الطويلة والقصيرة)
​

​

القوات الجوية

الدفاع الجوي للقوات الجوية يتم بواسطة المقاتلات التي تحمل صواريخ (جو-جو) ، على أن غالبية القوات الجوية تفضل استخدام ذلك مع أنظمة دفاع (أرض-جو) للدفاع عن القواعد الجوية حيث أنها هدف ثمين وأساسي للطائرات المعادية في أي هجوم جوي·

الدول التي ليس لديها قوات خاصة للدفاع الجوي توكل هذه المهام للقوات الجوية ، على سبيل المثال فإن الدفاع الجوي الاستراتيجي للولايات المتحدة الأمريكية من نصيب القوات الجوية حتى عندما يتم ذلك بإطلاق صواريخ من تركيبات ومنصات أرضية ثابتة· وذلك نظراً لتفوق سلاح الجو الأمريكي وتفوق إمكانيات الطائرات المقاتلة في مهام إعتراض الطائرات والصواريخ الموجهة على اختلاف أنواعها ·

أبرز تكتيكات الدفاع الجوى

غالبية أنظمة الدفاع الجوي تكون قابلة للحركة بشكل جيد ، حتى في المنظومات الكبيرة فهي تحمل على شاحنات عملاقة وتصمم بحيث يتم فكها وتركيبها بسرعة عالية · في السابق لم تكن بهذا القدر من سهولة الحركة والنقل ، بل كانت ثابتة وغالبيتها لا يمكن تحريكها ونظراً لتنوع أعباء الدفاع الجوي والأخطار التي تأتي من الجو ، جاءت الحاجة للحركة بل ويعتمد نجاح المهام على سرعة الحركة·

غالبية المنظومات الحديثة تستخدم مدافع أو صواريخ تركب على شاحنة أو شاسيه متحرك يجر بسهولة ·

حتى المنظومات التي تتكون من عدة مكونات (ناقل/منصة /بطاريات صواريخ/رادار /مواقع التحكم) تركب على أسطول من السيارات· وذلك لأن المنصات الثابتة هدف سهل رصده ومن ثم اصطياده ، بعكس المنصات المتحركة التي تستطيع الظهور في أماكن غير متوقعة لا يمكن حسابها في خطط الهجوم وبذلك لا يمكن للقوات المعادية أن تأمن خطرها وتشكل بحركتها السريعة خطراً دائماً · تركز الأنظمة السوفيتية بصورة أساسية على الحركة، بعد الدروس المستفادة من حرب فيتنام ( التي كانت حرب نفوذ سياسي بين أمريكا والاتحاد السوفيتي).

تم بحمد الله

​



[a_aziz]

بارك الله فيك اخي العزيز ابو البراء دائما بالجديد والنافع والمفيد جزاك الله كل خير



[Su-24]

موضوع من اروع مايكون جزيت خيرا



[جندي مهمات]

يعطيك العافيه على المجهود الرائع



[morocco]

النظام الصاروخي أرض/ جو
SA - 9 Gaskin

ظهر هذا النظام لأول مرة في نوفمبر 1975 أثناء العرض العسكري بالميدان الأحمر، مركباً على عربات الاستكشاف البرمائية BRDM-2A وقد افترض في وقتها على الفور أن هذا النظام للمقذوفات الخفيفة أرض/ جو.
ويستخدم هذا النظام مقذوف مصمم على أساس تكبير النوع SA – 7 ولم تشاهد المصادر الغربية هذا المقذوف حتى منتصف سنة 1978.
وفي كل النماذج التي شوهدت نجد أن العربة تحمل أربعة صناديق إطلاق وأحياناً يركب الزوج الخارجي بمفرده على قاعدة قابلة للارتفاع والدوران. ويمكن أثناء التحرك طي القواذف نحو المؤخرة، حيث تثبتها إلى الأجناب، ولا يتضح للمشاهد وجود رادار، أو تسديد بصري أو أي نظام لرصد وتعقب الأهداف، رغم أنه من الطبيعي يجب أن يوجد أي منها.
والمفترض أن رصد الأهداف يتم بواسطة رادارات مركبة في عربات أخرى، تقوم بإبلاغ البيانات إلى كل رامي للنظام SA - 9، بل وربما يتم توجيه الصواريخ آلياً. وبعدها يفترض أن الرامي يقوم بالتسديد بصرياً، ويستخدم لوحة تحكم صغيرة بها نظام ضوئي أحمر/ أخضر لإطلاق المقذوفات فرادى أو أزواج، أو الأربع صواريخ سوياً.
وفي عام 1977، وردت تقارير عن وجود عربات BRDM-2A مجهزة ببرج به رادار، ويكاد يكون من المؤكد أنه قريب أو مشابه للرادار "جن ديش" المستخدم في عربات القتال المدرعة المضادة للطائرات ZSU-23-4 "شيلكا" ويتم دائماً تركيب "شيلكا" على هيكل العربة BT – 76 البرمائية ذات الجنزير، وهذه العربة محكمة الإغلاق للوقاية النووية والبكترولوجية، والكيماوية، ولذلك فهي مثالية للنظام SA – 9 لأنها قادرة على حمل الصواريخ، والرادار، وصناديق المقذوفات الاحتياطية التي يضيق بها جسم الشاحنة ذات الأربع عجلات.​

1. بلد المنشأ: الاتحاد السوفيتي "سابقاً".
2. الاستخدام: صاروخ أرض/ جو يعمل على الارتفاع المنخفض. محمل على عربة BRDM – A2 4×4، ذاتية الحركة "عَجَل".
3. الدول المستخدِمة: الجزائر، أنجولا، بنين، بلغاريا، دول الكومنولث المستقلة، كوبا، تشيكوسلوفاكيا "سابقاً"، مصر، المجر، الهند، العراق، ليبيا، موريتانيا، موزمبيق، نيكاراجوا، منظمة التحرير الفلسطينية، بولندا، جبهة البوليساريو، رومانيا، سورية، تنزانيا، فيتنام، اليمن، يوغسلافيا "سابقاً".

المواصفات العامة والفنية:

1. المواصفات العامة:

الطاقم 3 أفراد
الوزن القتالي 7000 كجم
الطول 5.8 م
العرض، في وضع التحرك 2.3 م
ارتفاع بطن العربة عن الأرض 0.43 م
العرض، بين العَجَل 1.84 م
المسافة بين محوري العَجَل، الأمامي والخلفي 3.1 م
السرعة القصوى، على الطريق 100 كم/ ساعة
السرعة القصوى، في الماء 10 كم/ ساعة
أقصى مدى على الطريق 750 كم
السعة الكلية لخزانات الوقود 290 لتراً
صعود مرتفع، زاوية ميله 60%
اجتياز حاجز رأسي، ارتفاعه 0.4 م
عبور خندق عرضه 1.2 م

2. قوة النيران:

• التسليح: - التسلح الرئيسي، 4 صواريخ SA-9.
- معدل الدروان، 15-20 درجة في الثانية.
- قوس الاتجاه، 360 درجة.
- حدود الارتفاع، من + 20 درجة إلى + 80 درجة.
• الذخيرة: 4 صواريخ في وضع الإطلاق و صاروخان احتياطي في العربة.

3. خفة الحركة والمناورة:

• المحرك: GAZ 41 ذو 8 سلندر، يبرد بالماء، قوّته 140 حصاناً مع سرعة 3400 دورة، في الدقيقة.

4. القدرة على البقاء:

• التدريع: 5-14 مم.



[morocco]

النظام الصاروخي أرض/ جو
Avenger

في بداية الثمانينيات من القرن العشرين، طور قسم أنظمة الدفاع، التابع لشركة "بوينج ايروسبيس" Defence Systems Division of the Boeing Aerospace Company، النظام الصاروخي أرض/ جو Avenger، كمشروعٍ خاص به. ولم تزد المدة، التي استغرقها تصنيعه، منذ أن كان فكرة حتى تم لتصنيعه، وسُلِّم للجيش الأمريكي، للتجارب، عن عشرة أشهر.
كان Avenger يتكون من مركبة 4 × 4 سريعة الحركة، متعددة الأغراض HMMWV، مركبٌ بها برج في المؤخرة، وثمانية صواريخ في وضع استعداد للإطلاق. كذلك، يمكن استخدام البرج كوحدة مستقلة بذاتها.

وكان تحديد الهدف، يتم، إما بالرؤية المباشرة، باستخدام نظارة تسديد، أو نظام النظر الأمامي بالأشعة تحت الحمراء FLIR. وعلى كل جانب من جانبي البرج، أربعة صواريخ Stinger أرض/ جو، مثل المستخدمة في النموذج المحمول على الكتف.

وخلال التجارب، التي أجراها الجيش الأمريكي عليه في مايو 1984، بمركز "ياكيما" بواشنطن Yakima Washington Firing Center، أُطلقت ثلاث طلقات حية من صاروخ Stinger، على أهداف هوائية باليستية. كانت الطلقة الأولى من مركبة تسير، بمفردها على طريق غير معتمد، بسرعة 32 كيلومتراً في الساعة، وكانت إصابة الطلقة للهدف مباشرة. وكانت الطلقة الثانية، أثناء الليل، وكانت الوحدة ثابتة، وأحرزت إصابة مباشرة. أما الطلقة الثالثة، فأطلقت والمركبة تتحرك، أثناء سقوط المطر، وانحرفت الطلقة عن هدفها قليلاً، ولكنها سُجلت كنوعٍ من القتل التكتيكي، إذ أن الطلقة قد مرت في مدى التدمير.

وفي أغسطس 1984، قيَّمت هيئة الدفاع الجوي بالجيش الأمريكي نظام Avenger، وأثناء ذلك التقييم، نجحت مقذوفات تلك الصواريخ في الاشتباك مع 171 طائرة من إجمالي 178 طائرة، ثابتة ومتحركة الجناح، في عمليات ليلية ونهارية.
وفي عام 1985، زُوِّدَ هذا النظام الصاروخي بمدفع Gatling، من نوع GECAL-50 ، من صنع شركة "جنرال اليكتريك" General Electric، وأُجريت عليه التجارب في ميدان الرماية في "فيرمونت" Vermont . أطلق المدفع GECAL-50، ذي المواسير الثلاث، من Avenger، في أزمنة انفجار مختلفة، وأثبت أن جهاز الدفع المثبت جيروسكوبياً، يحقق زمن من 1 إلى 3.5 ملي/ ثانية.

وأثبتت هذه التجارب أن نظام التثبيت الجيروسكوبي يمكن أن يتتبع الأهداف بالسهولة نفسها، التي يتتبعها بها عند تركيبه على مركبة 4 × 4 سريعة الحركة، متعددة الأغراض HMMWV.
وفي عام 1986، أصدر الجيش الأمريكي طلباً لتلقي عروضاً، لنظام Stinger، المثبت على قواعد Pedestal-Mounted Stinger-PMS ، كأحد المكونات الخمسة، الرئيسية لنظام الدفاع الجوي بالمنطقة الأمامية. ورُشحت ثلاث شركات، وفازت كل شركة بعقد قيمته مائة ألف دولار، لتقديم نموج أولي من النظام، للجيش الأمريكي، لاختباره، على هيكل مركبة 4×4 سريعة الحركة، متعددة الأغراض HMMWV. كانت الفرق الثلاثة المختارة، هي: Boeing، وقد قدمت Avenger، General Dynamica/ Thomson-CSF/ Hughes Electro-Optica Datat Systems Group، وشركة LVT Aerospace بنموذج Crossbow.

بدأت تجارب مكثفة في بداية عام 1987، بميدان "أورجراند" Orgrande، بمدينة "نيومكسيكو"، وتضمنت سلسلة التجارب المكثفة: إطلاق النيران، وتحديد الأهداف، وتتبعها، والاختبارات البيئية، وأختيرت شركة Boeing.
وفي أغسطس 1987، حصل قسم أنظمة الدفاع بشركة بوينج على عقد من قيادة الصواريخ بالجيش الأمريكي، للبدء في إنتاج نظام الدفاع الجوي PMS. وكان العقد المبدئي لعشرين نظاماً مقابل 16.2 مليون دولار. ثم وصلت قيمة العقد إلى 232 مليون دولار على 325 وحدة إطلاق خلال خمس سنوات.
وكان العقد الثاني، الذي وقع في عام 1989 يغطي 39 نظاماً (على أن يتم التسليم خلال الفترة من يوليه 1989 حتى يونيه 1990). وكان العقد الثالث لشراء 70 وحدة إطلاق في عام 1989، وكان الرابع لشراء 72 وحدة في مارس عام 1990، والخامس لشراء 72 وحدة إطلاق في مايو 1991.
وفي ميزانية عام 1991، أُعتمد عقد قيمته 436 مليون دولار، لإنتاج 600 نظام للجيش و79 نظاماً لمشاة البحرية، على مدار خمس سنوات.

سلمت أول دفعة من أنظمة PMS، في نوفمبر 1988، ودخل الخدمة العملية في الجيش الأمريكي، في عام 1989، في البداية، مع فوج الفرسان الثالث المدرع بالجيش الأمريكي، في "فورت بليس" Fort Bliss.
يُعد نظام Avenger أول نظام دفاع جوي، يطلق على أهداف متحركة، يتم إنتاجه للجيش الأمريكي. ومع ترسية عقد الإنتاج، انتقلت شركة "بوينج" ببرنامج Avenger إلى "هانتسفيل" Huntsville، و"الاباما" Alabama، حيث يجري تجميع النظام، واختباره وتسليمه لقيادة الصواريخ بالجيش الأمريكي، في ترسانة "ريستون" Redstone المجاورة. ويقوم مصنع شركة "بوينج" في "أوك ريدج" Oak Ridge، بتجميع البرج وآلية القاذف، والمجموعة القاعدية، التي تنصب البرج على المركبة HMMWV.

بلغ إجمالي متطلبات الجيش الأمريكي حاليا 1779 نظاماً، مع سعي مشاة البحرية الأمريكية إلى الحصول على أنظمة إضافية. وبعد بيع نظام Stinger لعدد من العملاء الأجانب، تعتقد شركة بوينج ان حجم إنتاجها قد يزيد عن 2000 وحدة. ​

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: نظام صاروخي أرض/ جو ذاتي الحركة يعمل على الارتفاعات المنخفضة
3. الدول المستخدمة: الولايات المتحدة الأمريكية، .

المواصفات العامة والفنية:

1. المواصفات العامة

• الصاروخ:

الطول 1.52م
القطر 0.070 م
اتساع الأجنحة 0.091 م
الوزن أثناء الإطلاق 10.1 كجم
القوة الدافعة محرك صاروخي مطور يعمل بالوقود الجاف
التوجيه إيجابي يعمل بالأشعة تحت الحمراء، والأشعة البنفسجية
• الرأس المدمرة:

النوع شديد الانفجار ذات شظايا
الوزن 3 كجم
السرعة 2.2 ماخ
أقصى مدى مؤثر أكثر من 4500 م
أقل مدى مؤثر 200 م
أقصى ارتفاع مؤثر 3800 م
أقل ارتفاع مؤثر حتى مستوى سطح الأرض
• القاذف:
الطاقم فردان
الوزن القتالى 3900 كجم
وزن البرج والأدلة 1134 كجم
الطول 4.953 م
العرض 2.184 م
الأرتفاع 2.59
تجهيز الإطلاق:
- الطول
- العرض
- الارتفاع
2.13 م
2.159 م
1.778 م
ارتفاع بطن العربة عن الأرض 0.406 م
عرض العَجَل من الداخل 1.81 م
المسافة بين محوري العَجَل الأمامي والخلفي 3.3م
زاوية الاقتراب 69 درجة
زاوية الابتعاد 45 درجة
أقصى سرعة 105 كم/ ساعة
أقصى مدى على الطريق 563 كم
السعة الكلية لخزانات الوقود 94 لتراً
صعود مرتفع زاوية ميله 60%
السير على ميل جانبي زاويته 40%
اجتياز حاجز رأسي ارتفاعه 0.65 م
اجتياز مانع مائي عرضه 0.76 م
الإطارات 36×12.5/ 16.5

2. قوة النيران:

• التسليح: - 2 صندوق إطلاق يحوي عدد 4 صاروخ Stinger.
- رشاش من عيار 12.7 مم.
• قوس الاتجاه: 360 درجة
• زاوية الارتفاع للتسليح الرئيسي من - 10 درجات إلى + 70 درجة.
3. خفة الحركة والمناورة:
• المحرك: ذو 8 سلندر، يبرد بالماء، يعمل بالديزل.
• أجهزة نقل الحركة: أوتوماتيك مزود بثلاث سرعات أمامية، وسرعة خلفية.
• صندوق السرعات: سرعتان.
• أجهزة التعليق: تعتمد في الأمام وفي الخلف على أعمدة لي مزدوجة "نظام القضيب الالتوائي.
• النظام الكهربائي: 24 فولتاً.
• الفرامل: العجل الأمامي أوتوماتيك.



[morocco]

النظام الصاروخي أرض/ جو
SA - 13 Gopher

هو نظام صواريخ أرض/ جو ذاتي الحركة، دخل نظام الصواريخ المحمول SA-13 Gopher، أرض/ جو، البرمائي، المجهز بـ NBC، والمزود برادار قصير الفاعلية على المدى المحدد له فقط، في الخدمة العملياتية بالقوات العراقية في عام 1977. وكذلك في جيوش "كومنولث الدول المستقلة"، وقد حل هذا النظام، محل نظام SA-9 Gaskin/ brdm-2، تدريجياً الذي يتأخر عنه كثيراً، لتحسين سرعة حركة البطاريات المضادة للطائرات في فرق المشاة الآلية والدبابات. وكان نظام الصواريخ SA-13 أُدخل الخدمة، في مجموعة القوات الألمانية Group of Forced Germany ، في ربيع عام 1980، وقد استخدمه عددُ من الدول الأخرى، منذ ذلك الحين.

أُستخدم نظام صواريخ SA-13 Gopher، في القتال، في تشاد وأنجولا، وأستخدم كذلك في حرب الخليج عام 1991، من جانب العراق.

أدى ميدان فِرق الدبابات والمشاة الآلية، عالية الاستعداد، إلى توسيع مستوى كتائب الدفاع الجوي، التي كانت تتكون من ست مركبات ZSU-23-4 وست صواريخ 'Gopher. وتتكون كتيبة الدفاع الجوي من أربعة صواريخ SA-13 وأربع مركبات ZSU-23-4، و أثنين أو ثلاث مراكز للقيادة، من نوع BTR-60PU-12 ، ومركبة رادار من نوع MT-LBu Dog Ear. إضافة إلى أن بعض فرق المجموعة الأولى، قد استبدلت كتائب الدفاع الجوي الخاصة بها، التي كانت تتكون من صواريخ ومركبات 2SA-13/ZSU-23-4، بكتائب تضم ست صواريخ S6 وست مركبات BMP-2، أو SA-13. وتستخدم مركبات BMP-2، في الوقت الحالي، لنقل أطقم الصواريخ SA-14/ SA-16 أرض/ جو المحمولة، بمعدل ثلاث قاذفات لكل مركبة BMP-2. وتظل وحدة الاستطلاع المجهزة بمركبة رادار Dog Ear بطاقم F/ G، يتكون طاقمها من خمسة أفراد. ويبلغ المدى المكتسب للرادار، Dog Ear 80 كم، ومدى التتبع 35 كم. كذلك، يُعد النظام الصاروخي SA-13 من المكونات الحيوية لبطاريات الدفاع الجوي في مشاة البحرية الروسية، وقد حل محل SA-9 TEL.

هناك نوعان من قواذف الصواريخ SA -13 ، هما كما سماهما الجيش الأمريكي TELAR-1، وTELAR-2. وتشير التجارب التي أجريت عليهما إلى عدم وجود اختلافات مهمة في البناء، ولكن من المعلوم أن TELAR-1، يحمل أربع وحدات لهوائي جهاز الكشف الراداري السالب Flat Box B ؛ واحدة في كل زاوية من الجزء الخلفي لسطح المركبة، وواحدة مواجهة، بالقرب من السائق، وواحدة بين فتحات رؤية السائق في المقدمة، بينما لا يوجد بنظام Telar-2 أي من هذه الوحدات السابقة، ويستخدم قائد بطارية صواريخ SA-13 نظام TELAR-1.

يبلغ وزن النظام الصاروخي SA-13، الذي يُعرف في (كومنولث الدول المستقلة)، بـ ZRK-BD Strela-10 53.4 كجم، ويبلغ طوله 2.2متراً، و قطره 0.12 مترا، ُوعرض جناحيه 0.4 متر، وتبلغ أقصى سرعة له 2 ماخ. ويحمل هذا الصاروخ رأساً مدمرة HE، تزن خمسة كيلوجرامات، ومجهز بوحدة بحث في كل الاتجاهات بالأشعة تحت الحمراء، بكبريتيد الرصاص السلبي المحسن، التي تعمل على نطاقيّ تردد لإعطاء تمييز عالي ضد الإجراءات المضادة بالأشعة تحت الحمراء، مثل التوهجات والرؤوس الخادعة، أو وحدة البحث بالأشعة تحت الحمراء في جميع الإتجهات، التي تعمل بأنتيمونايد (الانديوم المبرد بواسطة) مخفض لدرجة الحرارة. وعادة يحمل نظام TELAR أربع حاويات تضم قاذفات صواريخ SA-13 جاهزة للإطلاق، وأربعة أجهزة تعمير في منطقة الحمولة، وقد استخدم مع وجود أحد صناديق قاذفات الصواريخ SA-9 Gaskin، في مكانه أو مع المزج بين الاثنين. وهذا يتيح فرصة استخدام السمات القتالية للصاروخين استخداماً كاملاً وذلك بالسماح باستخدام النظام الأقل كلفة SA-9 Strela-10، ضد الأهداف "السهلة" والأكثر كلفة وتطوراً SA-13 - Strelal-10 ، ضد الأهداف "الصعبة".

ويتيح المزج بين النظامين فرصة اختيار نوع نظام البحث بالاشعة تحت الحمراء على الصاروخ، لاستخدامه ضد الأهداف شديدة الانخفاض، وكذلك في الظروف الجوية غير الملائمة.
ويقدر أدنى مدى للنظام الصاروخي SA-13 بخمسمائة متر وأقصى مدى فعال بخمسة آلاف مترٍ، مع تراوح حدود الارتفاع بين 10 و 3500 متر.

ويوجد ببعض المركبات رشاش عيار 7.62 مم من نوع PKT، مثبت بمسمار في مقدمة غطاء الجزء الأمامي، للحماية الموضعية.

استخدمت بعض المركبات الأخرى، مزيداً من القضبان، لتوفير دعمٍ إضافي، للنظام المثبت على الجزء الخلفي من سطحها. ويوضع هوائي الرادار الدائري، الذي يزيد أدنى مدى له عن عشرة كيلومترات بين زوجين من عِلب الصواريخ، وهو عبارة عن وسيلة لقصر الهدف على المدى الخاص به فقط، لمنع استهلاك الصاروخ خارج المدى الفعال. ​

1. بلد المنشأ: الاتحاد السوفيتي "سابقاً".
2. الاستخدام: صاروخ أرض/ جو ذاتي الحركة على عربة مجنزة يعمل على الارتفاعات المنخفضة.
3. الدول المستخدمة: أفغانستان، الجزائر، أنجولا، بلغاريا، دول الكومنولث المستقلة، كوبا، تشيكوسلوفاكيا "السابقة"، المجر، العراق، الأردن، ليبيا، بولندا، سورية.

المواصفات العامة والفنية:

1. المواصفات العامة:

• الصاروخ:

Strela - 9 "9M 31 M" Strela - 10 "9 M 37 M"
الوزن:
الصاروخ في الحاوية
الصاروخ في الصندوق
53.4 كجم
30 كجم
70.2 كجم
39.5 كجم
القطر:
الصندوق من داخل الحاوية
290×290×1900 مم
290× 290×2330 مم
التوجيه: التسديد البصري
وتوجيه آلي نحو الهدف التسديد البصري
وتوجيه آلي نحو الهدف
الرأس المدمرة:
الوزن
عدد الشظايا شديد الانفجار
2.6 كجم
460 شظية شديد الانفجار ذا شظايا
2.7 كجم
100 (Mods)
السرعة القصوى 2 ماخ 1.5 ماخ
السرعة القصوى للهدف عند الرماية 420 م/ ث 300 م/ ث
• عربة القاذف: Strela - 10 M3 Version
الطاقم 3 أفرد
زاوية الارتفاع + 80 درجة
زاوية الانخفاض - 5 درجة
معدل الدوران في الارتفاع من 3 - 5 درجة في الثانية
معدل الدوران في الأتجاه من 3 - 100 درجة في الثانية
الوزن القتالي 12300 كجم
الطول بالصاروخ 6.6 م
الطول من دون الصاروخ 6.45 م
العرض 2.85 م
الارتفاع في وضع الإطلاق 3.8 م
الارتفاع أثناء التحرك 2.3 م
السرعة القصوى على الطرق 61.6 كم/ ساعة
السرعة القصوى في الماء 6 كم/ ساعة
السعة الكلية لخزانات الوقود 450 لتراً
أقصى مدى على الطريق 500 كم
اجتياز حاجز رأسي ارتفاعه 0.7 م
عبور خندق عرضه 2.7 م

2. قوة النيران:

• التسليح: 4 صواريخ SA-13
• الذخيرة: 8 صواريخ

3. خفة الحركة والمناورة:

• المحرك: YAMZ238 فولت، يعمل بالديزل، قوّته 240 حصان.

4. القدرة على البقاء:



[morocco]

النظام الصاروخي أرض/ جو
LAV-AD

عربة القتال المدرعة الخفيفة، المجهزة للدفاع الجوى LAV–AD، تستخدم تشكيلة من المدافع والصواريخ، مصنوعة في الشركة الأمريكية General Dynamics، لأنظمة التسليح. وهي تجمع بين مدفع مضاد للطائرات، له معدل نيران عال، وصاروخ Stinger، الموجه ذاتياً. تستخدم قوات مشاة الأسطول الأمريكية هذا النظام، إذ تسلمت آخر 17 وحدة من هذا النظام في عام 1999. ومهمة هذا النظام هي توفير الدفاع الجوي لكتائب العربات المدرعة الخفيفة. كما يمكنها التعامل مع التهديدات الأرضية كواجب ثانوي.

يتكون النظام من برج الدفاع الجوي من النوع Blazer، الذي تنتجه شركة General Dynamics، بالاشتراك مع شركة Thales الفرنسية، مركب على العربة المدرعة LAV-25 التي ينتجها قسم الديزل في شركة General Motors الكندية. والنظام يتحرك على كلّ أنواع الأراضي. كما أن لها قدرات برمائية.

يشتمل البرج Blazer على المدفع GAU-12/U، عيار 25 مم، وقاذفَين رباعيَّين لصواريخ STINGER. والمجموعة توفر رد فعل سريعاً وحاسماً للتهديدات الجوية السريعة، على المدى القريب. التحكم في حركة البرج، تكون بواسطة محركات كهربائية خاصة؛ ويخضع لأوامر قائد العربة أو رامي المدفع. والبرج مزود كذلك بنظام مقاوم للاهتزاز، لتوفير إمكانية الرماية أثناء الحركة. المدفع يغطي المنطقة الميتة، في منطقة دفاع الصواريخ، وله معدل نيران 1800 طلقة في الدقيقة، وأقصى مدى له 2500م.

يُعَدّ للاشتباك بواسطة نظام الرؤية الحرارية الأمامية، والكاميرات التلفزيونية، المشترك FTS، الذي تنتجه شركة Raytheon الأمريكية. وهو يوفر معلومات تتبع للهدف، بأسلوب سلبي، ليلاً أو نهاراً.​

1. بلد المنشأ: الولايات المتحدة الأمريكية.
2. الاستخدام: نظام للدفاع الجوي القريب. يستخدم مع مشاة الأسطول الأمريكية.
3. الدول المستخدمة: الولايات المتحدة الأمريكية.

المواصفات العامة والفنية:

1. العربة:

وزن العربة كاملة التجهيز: 13.319 كجم.
وزن البرج: 2.676 كجم.
الزاوية الأفقية لحركة البرج: غير محدودة.
الزاوية الرأسية: -8 درجات إلى 60 درجة.
الطاقم: 3، سائق، ورامٍ، وقائد.

2. المدفع:

المدفع الرئيسي: GAU- 12/4 عيار 25 م.
معدل النيران: 1800 طلقة / دقيقة.
الذخيرة المخزنة: 6.5 قذيفة.

3. الصواريخ:

النوع: STINGER FIM- 92E.
مستشعر الصاروخ: يعمل بالأشعة دون الحمراء والموجات فوق البنفسجية.
وزن الرأس الحربي: 3 كجم.
نوع الرأس الحربي: شديد الانفجار.
أقصى سرعة للصاروخ: 2.2 ماخ.
أقصى مدي للصاروخ: 8 كم.
عدد الصواريخ الجاهزة: 8.
عدد الصواريخ المخزنة: 8.

4. التجهيزات الإضافية

أنظمة الاتصال
نظام الاتصال في التردد العالي جداً: AN/URC 92A.
نظام يعمل في التردد العالي: AN/GRC 231.
نظام الملاحة: AN/ PSN –11.
نظام الرؤية الأمامية الحرارية
مجال الرؤية الضيقة: 2.6 × 3.5 درجات.
مجال الرؤية العريض: 7.8 × 10.5 درجات.
نظام التسديد التلفزيوني
مجال الرؤية الضيقة: 1.7 × 2.2 درجة.
مجال الرؤية العريضة: 5 × 6.7 درجات.



[النسرالعربي]

شكرا لك اخوي موضوعك متميز وشامل
بارك الله فيك



[morocco]

هذا النظام الدفاعي الروسي هو نظام دفاعي ارض جو قصير المدى وهناك نسخة محسنة ذات مستوى متوسط تم

تطويره على عدة مراحل وهو نظام دفاعي فعال ودقيق و

هو معد لتدمير الطائرات والحوامات والصواريخ من كل الانواع بالإضافة إلى الطائرات من دون طيار

قوته تكمن في قدرته على صيد الصواريخ الجوالة ( صوريخ الكروز) مثل التوما هوك

ربما مداه قصير(كلم12) لكن سرعة صواريخه ودقتها تكفي لحماية أي منشأة من أي شيء يأتي من الجو تقريبا

هذا النظام يعود تطويره الى العهد السوفييتي دخل هذا النظام الخدمة في عام 1986 و هو ذو قدرات عالية يمكنه

حمل 8 صواريخ ذات مدي 12 كلم وارتفاع 2 كلم والصواريخ من نوع 9M330

المواصفات الفنية للنظام

طول الصاروخ الواحد 3.50 متر وسرعته 2 Mach ( الماخ = 1221 كلم/سا ، 1 ماخ = سرعة الصوت )

وزنه 167 كلغم منها 15 كلغم الشحنة المتفجرة ويمكنه

حمل شحنة تصل الى 30 كلغ اما المحرك فيعمل بالوقود الصلب

اما انظمة التسيير فيقوم بها راداران هما

رادار نوعDog Ear وهو رادار مراقبة ذو مدى 25 كلم ويمكنه متابعة 48 هدف دفعة واحدة

رادار نوعScrum Half مهمتة متابعة الهدف لتدميره مداه هو 20 كلم ويمكنه قيادة صاروخين في ان واحد

صور النظام Tor-M1
