نظام الرجم بالصواريخ "PHL03"

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,172
التفاعل
65,087 62 0
الدولة
Syrian Arab Republic (Syria)

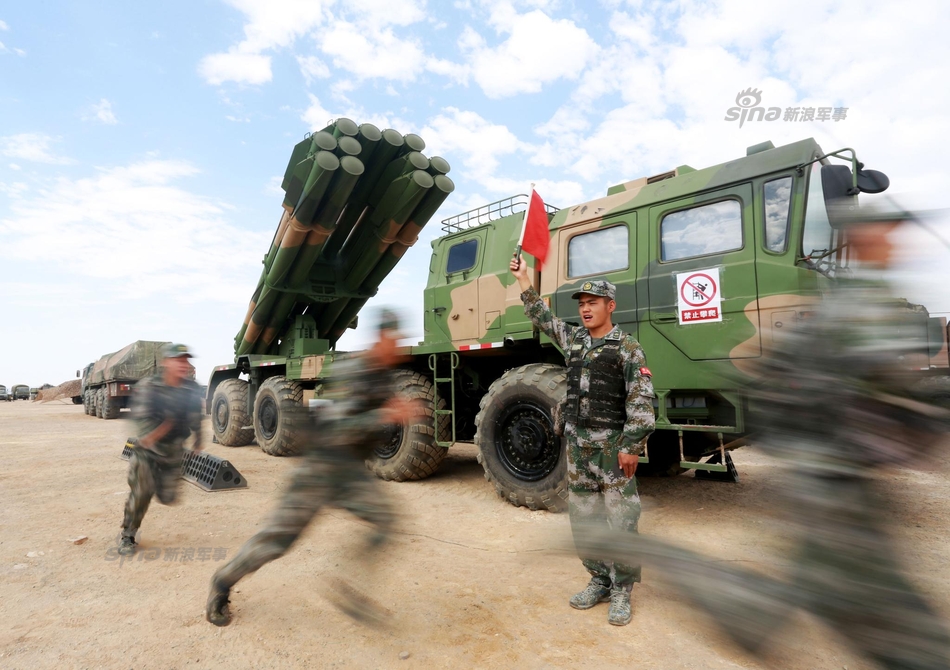

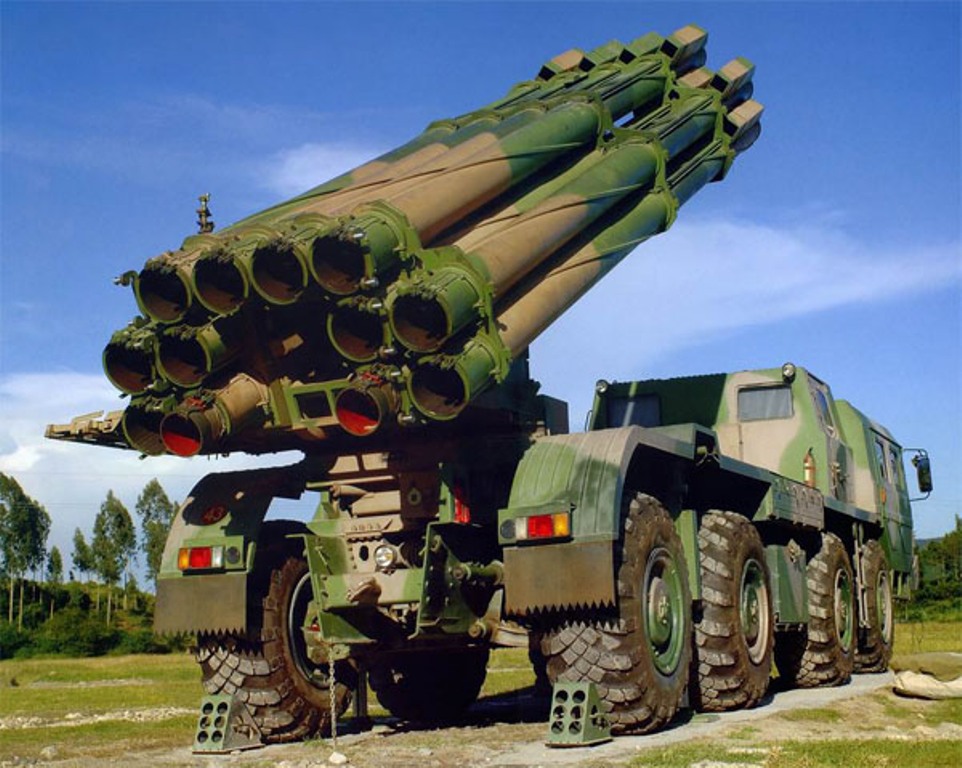

Multiple launch rocket system
PHL03


نظام إطلاق صواريخ متعدد الفوهات



النسخة الصينية من BM-30 Smerch الروسي

من أقوى أنظمة المدفعية الصاروخية المعدة للتصدير


يتألف النظام من 12 فوهة إطلاق
العيار 300 ملم


وزن الصاروخ 800 كغ
وزن الرأس الحربي 280 كغ
( متفجرة - فراغية - خارقة للدروع - عنقودية - مضادة للأفراد )

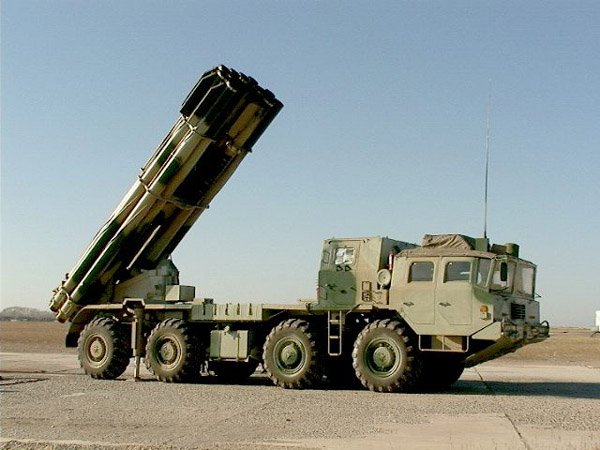

BM-30_9K58_Smerch_300mm_multiple_rocket_launcher_system_truck_8x8_MAZ-543M_Rusia_Russian_army_008.jpg


المدى من 20 و حتى 150 كم


يمكن تحميل النظام بـ 8 صواريخ عيار 370 ملم الموجهه

كثافة نارية وقوة فعالة في المناطق المفتوحة يضرب بلاهوادة الملاجئ والتحصينات
و المشاة الآلية والدبابات وقوات المدفعية
و يهاجم الصواريخ التكتيكية وأنظمة الدفاع الجوي
والطائرات المرابطة في المطارات
فضلا عن المواقع القيادية ومحاور المواصلات والمرافق العسكرية


الجيش المغربي لديه كتيبة PHL03 مؤلفة من 36 مركبة قاذفة




المغرب الآن قادر على رصد امكنة انظمة الدفاع الجوي في المنطقة بالاقمار الصناعية ثم اغراقها بهذه الصواريخ
نعم و يمكن ايضا الرصد و التوجيه بواسطة الطائرات بدون طيار

مقتبس من العضو @redcash بتصرف

هذه أنواع الذخائر المستخدمة في راجمة الصواريخ سميرتش المستنسخ منها PHL03 ،
يعني (زيد أخو عبيد)



الصواريخ والقذائف :

-----
300mm 9M55K
-----
الإسم :9M55K .
قذيفة صاروخية برأس عنقودي تجزوئي .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :243 كيلوجرام
يحمل كل رأس 72 : قنبلة ثانوية " قنابل عنقودية " .
وزن الدخيرة الثانوية :1.75 كيلو جرام
مدة إنفجار القذيفة تلقائيا بعد الإطلاق :110 ثانية بعد الإطلاق .
المدى الادنى :20 كيلو متر
المدى الاقصى :70 كيلو متر .
يستهذف هذا الراس تجمعات الجنود و العرابات الغير مصفحة .
الصورة :



-----
300mm 9M55K1
-----
الإسم :9M55K1 .
قذيفة صاروخية برأس عنقودي تجزوئي .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :243 كيلوجرام
يحمل كل رأس 5 : قنبلة ثانوية " قنابل عنقودية " .
وزن الدخيرة الثانوية :15 كيلو جرام
المدى الادنى :20 كيلو متر
المدى الاقصى :70 كيلو متر .
يستهذف هذا الراس تجمعات المدرعات .


-----
300mm 9M55K4
-----
الإسم :9M55K4 .
قذيفة صاروخية برأس مجهز بالغام .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :243 كيلوجرام
يحمل كل رأس 25 : قنبلة ثانوية " قنابل عنقودية " .
وزن الدخيرة الثانوية :4.85 كيلو جرام
مدة الانفجار التلقائي : بين 16-20 ساعة .
المدى الادنى :20 كيلو متر
المدى الاقصى :70 كيلو متر .
يعمل على نشر حقول من الالغام الضادة للدبابت .


-----
300mm 9M55K5
-----
الإسم :9M55K5 .
قذيفة صاروخية برأس مجهز بقنابل عنقودية .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :243 كيلوجرام
يحمل كل رأس 646 : قنبلة ثانوية " قنابل عنقودية " .
وزن الدخيرة الثانوية :0.24 كيلو جرام
مدة الانفجار التلقائي : بين 130-160 ثانية .
المدى الادنى :25 كيلو متر
المدى الاقصى :70 كيلو متر .
يعمل على نشر عدد كبير من القنابل العنقودية التي تنفجر عند ملامستها الارض وتستهدف في العادة الجنود .


-----
300mm 9M55F
-----
الإسم :9M55F .
قذيفة صاروخية برأس حربي .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :258 كيلوجرام
وزن الحشوة الناسفة :95 كيلو غرام .
وزن الدخيرة الثانوية :50 كيلو جرام
المدى الادنى :25 كيلو متر
المدى الاقصى :70 كيلو متر .
يستهذف الاماكن المحصنة .


-----
300mm 9M528
-----
الإسم :9M528 .
قذيفة صاروخية برأس شديد الانفجار .
الوزن :800 كيلو جرام .
الطول :7.6 متر
طول الراس الحربي :2.049 متر
وزن الرأس الحربي :243 كيلوجرام
وزن الحشوة الناسفة :95 كيلو غرام .
وزن الدخيرة الثانوية :50 كيلو جرام
المدى الادنى :25 كيلو متر
المدى الاقصى :90 كيلو متر .
يستهذف الاماكن المحصنة والمفتوحة .

—————

وهنا فيديو للسميرتش ؛ ولكنه بشكل عام يشرح أنواع الذخائر المستخدمة لصواريخ السميرتش و PHL03


متفوقة على السميرش في كل شيئ يتشابهون في الشكل تقريبا فقط

شي جميل صراحه اتمنى يتعاقد عليها الجيش العراقي لاكن بعد طرد المليشيات منه

او ان يقوم بفتح مشروع مشترك مع الصين لصناعتها في العراق

متفوقة على السميرش في كل شيئ يتشابهون في الشكل تقريبا فقط


بما ان في دلك الوقت لم يمتلكوا راجمات الصواريخ صينية فإن سميرتش كانت احسن من PHL03 ... و لكن حاليا و بعد التعاقد على SR-5 و لتفادي الحرج فإن الراجمات الصينية اصبحت بقدرة قادر قوية
لم يتبقى الا ان نسمع ان SR-5 تمتلك مدى 300 كلم مع قدرة ضرب اهداف متحركة :هه:



بالمناسبة هناك راجمة اخرى اكثر خطورة انضمت للـPHL03 بهدوء و بعيد عن الاضواء لا يوجد مصدر لها حتى الان سوى تلميح من المجلة الرسمية للقوات المسلحة
قد نراها مثل AR2 يوما ما تتجول في الانحاء او خلال حفل شواء للمرتزقة :D

بالمناسبة هناك راجمة اخرى اكثر خطورة انضمت للـPHL03 بهدوء و بعيد عن الاضواء لا يوجد مصدر لها حتى الان سوى تلميح من المجلة الرسمية للقوات المسلحة
قد نراها مثل AR2 يوما ما تتجول في الانحاء او خلال حفل شواء للمرتزقة :D

اتركها للمفاحئة او كما قلت اتركها للبوزبال اثناء حفلة الشواء
