Sentinel 2

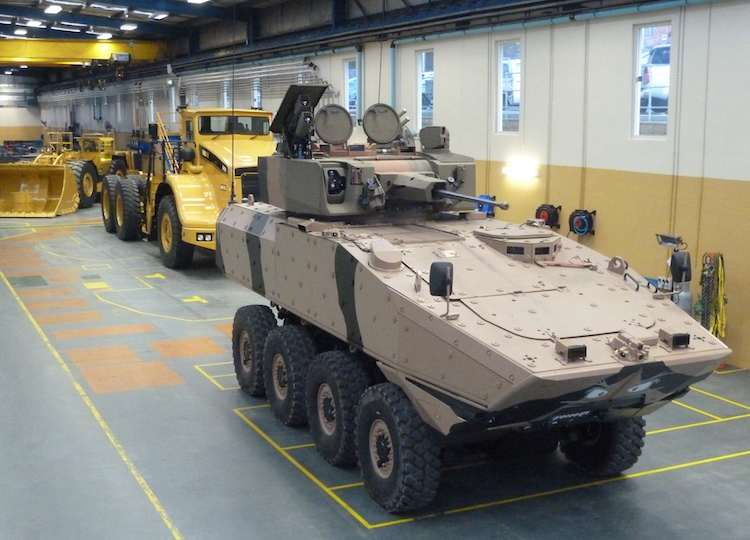

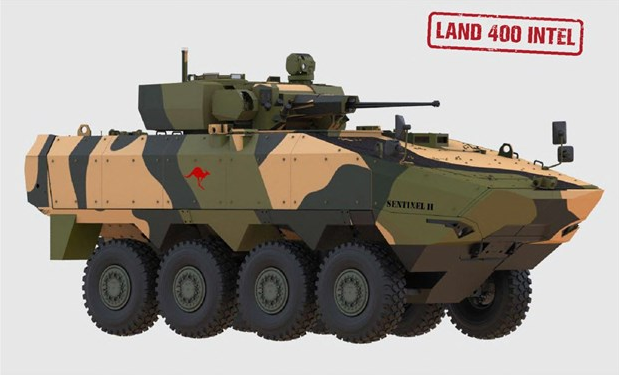

طورت بالشراكة بين ST Kinetics السنغافورية وElbit Systems و Elphinstone Group الأسترالية لتلبية متطلبات المرحلة الثانية من المناقصة الاسترالية لاند 400

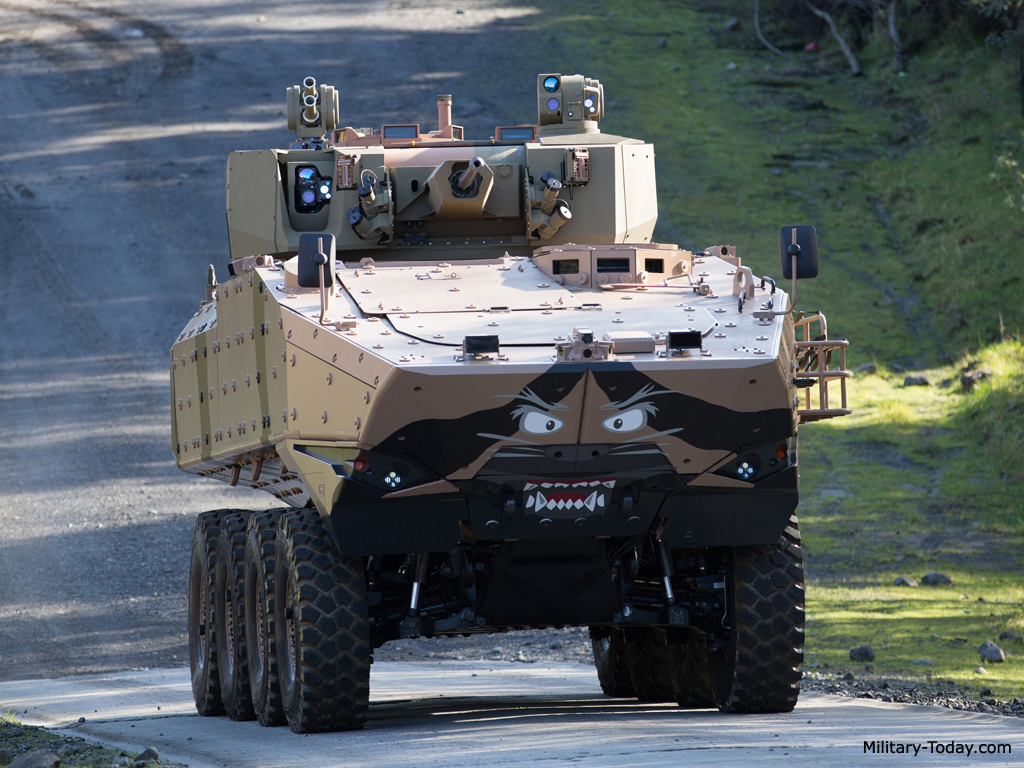

يتم تركيب مركبة Sentinel 2 مع برج متحكم فيه عن بعد remote controlled turret مسلح بمدفع أوتوماتيكي 30 ملم و رشاش متحد المحور 7.62 ملم مركب على الجانب الأيسر للتسليح الرئيسي. مع قاذفتي صواريخ مضادة للدبابات





مركبة على الجانب الأيمن للبرج. كما تم تركيب أربع قاذفات قنابل الدخان على كل جانب من البرج.

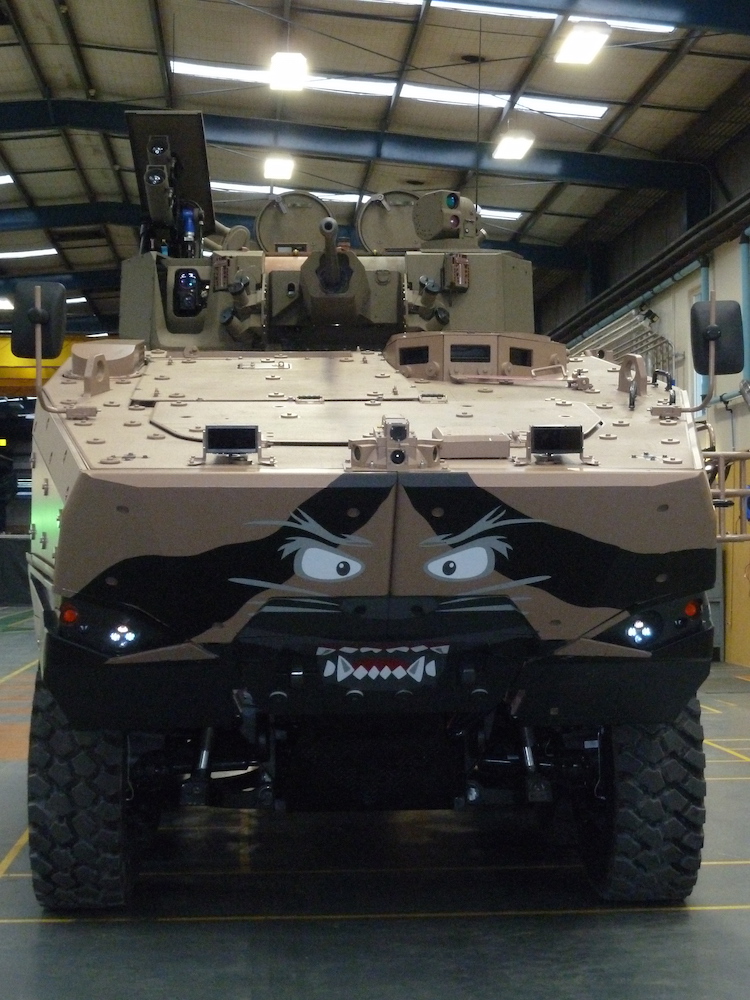

تخطيط Sentinel 2 مقعد سائق في مقدمة المركبة على الجانب الأيسر مع حزمة الطاقة على يمينه، وبرج مركب في وسط البدن ومقصورة جند في الخلف. ويمكن أن تحمل ما مجموعه 13 فرد عسكري من بينهم السائق والقائد.

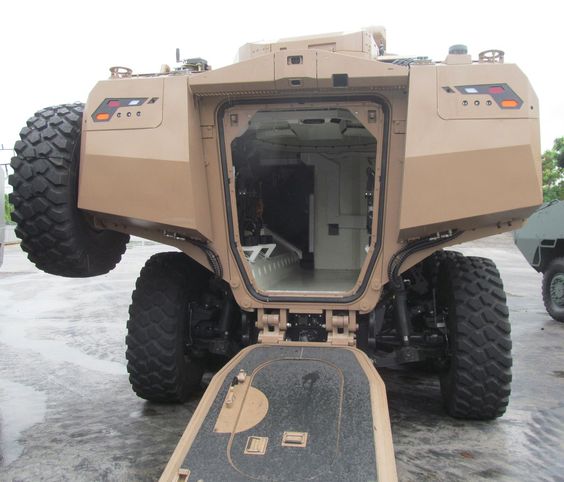

الجزء الخلفي من البدن مزودة بجسر رفع ramp عريض يعمل بالطاقة ويسمح للجند بالمغادرة و الدخول بسرعة الى المركبة . يوفر الجسر مع باب مدمج. بدن Sentinel 2 مبني بالكامل من درع الصلب الملحوم welded steel armour مركب مع حزمة درع تركيبي modular armour package لزيادة الحماية ضد الصواريخ المضادة للدبابات الحديثة و الذخائر عيار 25 ملم و 30 ملم .




Sentinel 2 تستخدم محرك ديزل Caterpillar C9.3 ACERT ب 6 أسطوانات المطور بقوة 600 حصان. بالإضافة إلى ناقل الحركة الاوتوماتيكي Allison 4500 SP ب 6 سرعات للامام و واحدة عكسية .




تم دمج برج من Sentinel 2 بالكامل مع الجيل التالي من نظام ادارة المعركة BMS . و يتم تركيب APC مع نظام رؤية بانورامية مركبة على الجزء العلوي من البرج. كما انها مجهزة أيضا مع كاميرات مركبة على الجزء الخارجي للمركبة لإعطاء الوعي الظرفي ب 360 درجة. يتم بث هذه المعلومات على شاشات للقائد والمدفعي والسائق ولقوات المشاة في الخلف.
لوزن : 35000 كلغ









كنت متأكد من فوز تحالف Elbit Systems الإسرائيلية فرع أستراليا العرض الذي قدموه لايمكن رفضه ومدعوم بصواريخ Spike ومنظومات أخرى .

Sentinel 2





مطورة من


TERREX 2 السنغافورية

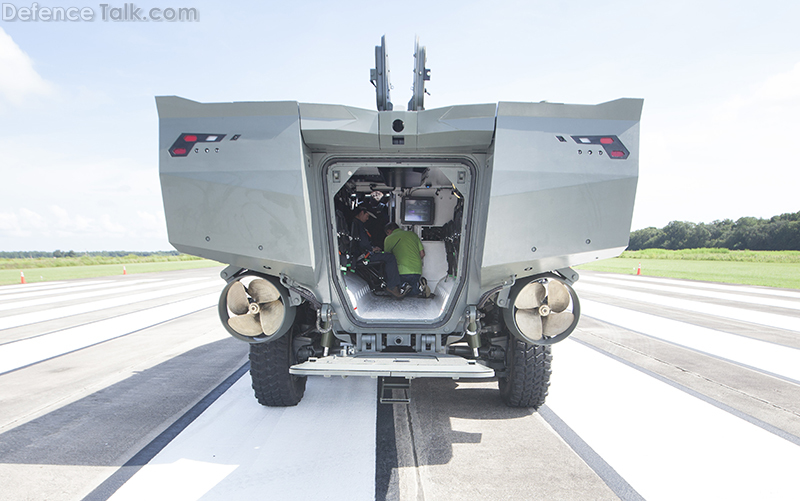

يوجد فرق الاستراليه غير مزودة بمراوح للعوم
