نـظـام الـدفـاع الـصـاروخـي - روسـيـا الـعُـظـمـى


بدأت روسيا منذ عام 1995 بناء نظام دفاع صاروخي لحماية موسكو
من هجمات الصواريخ النووية العابرة للقارات



الدرع الروسي هو جزء من منظومة الدفاع الجوي العامة و يتبع لقيادة الدفاع الجوي الروسية الاستراتيجية


يتألف الدرع من أربع أنظمة أو مستويات بعضها خرج من الخدمة و بعضها ينتظر الدخول :

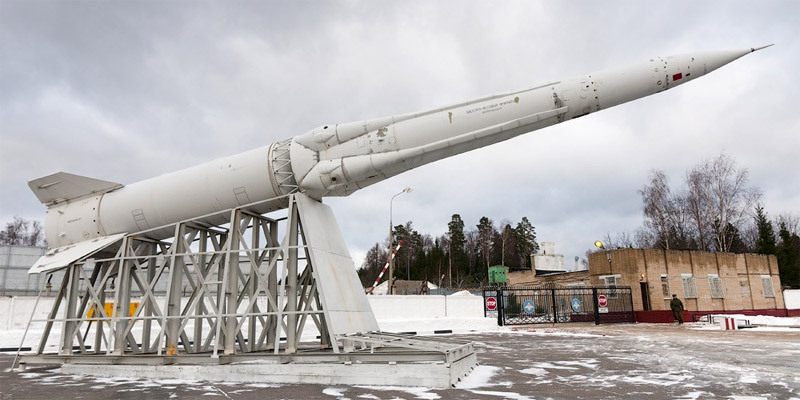

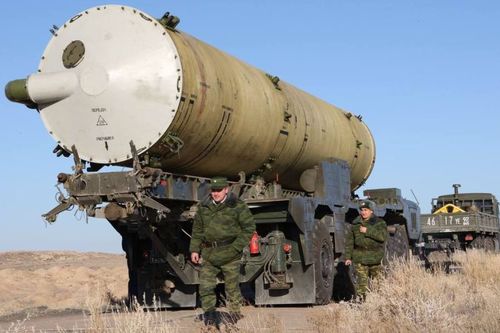

A-135 anti-ballistic missile system
نظام الصواريخ المضاد للقذائف البالستية - A-135


المواصفات العامة للصاروخ :
الوزن : 45 طن
الطول : 20 م
القطر : 3 م
الدفع من مرحلتين و يستخدم الوقود الصلب


المدى الأدنى : 350 كم
المدى الأقصى : 900 كم
السرعة : 7 ماخ = 8500 كم / سا = 2 كم / ثا

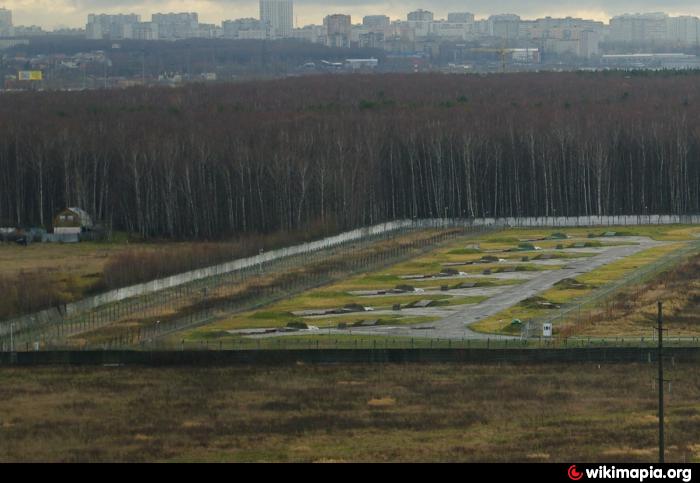

منصات الاطلاق : صوامع تحت الأرض


عدد الوحدات المنتجة : 68


الرأس الحربي نووي بوزن 10 كيلو طن
يقوم بتفجير قنبلة نووية في السماء لتدمير عدة رؤوس نووية منطلقة بوقت واحد
2007 روسيا أبطلت مفعول A-135 و أخرجته من الخدمة

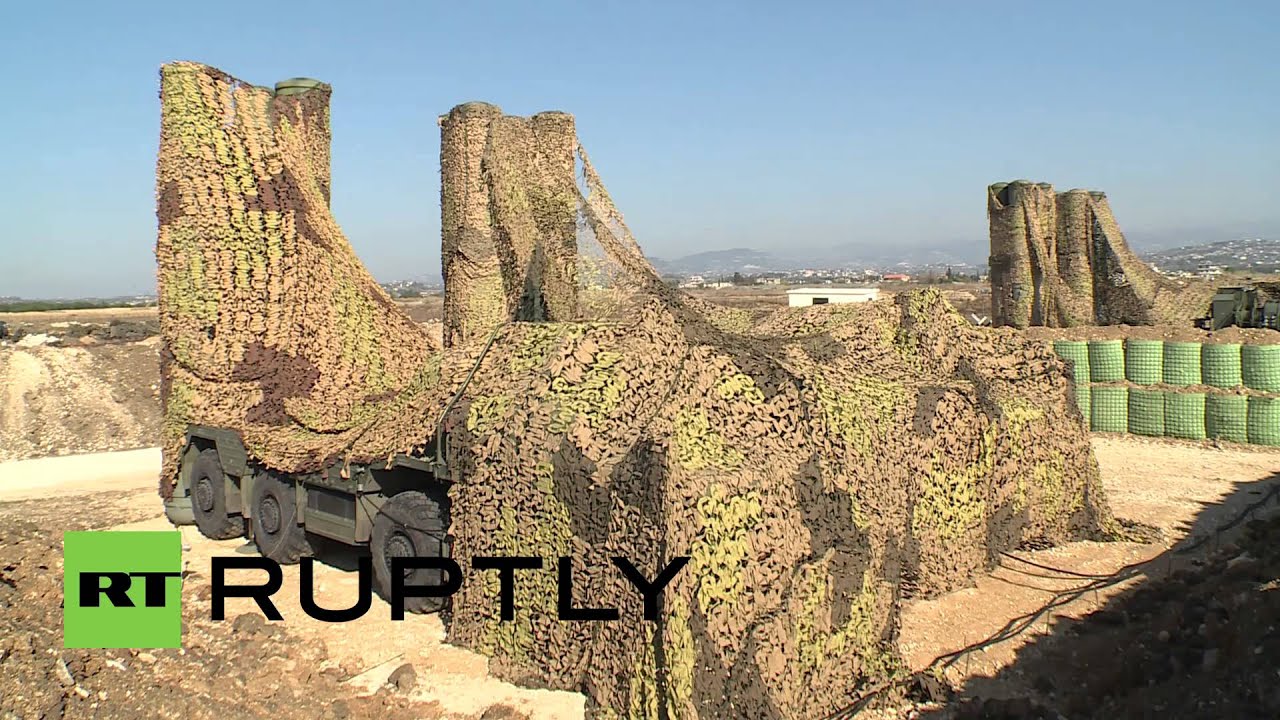

نظام الدفاع الجوي S-400
دخل الخدمة في 2007

مصمم لتدمير الأهداف الجوية بما فيها الصواريخ البالستية العابرة للقارات الأسرع من الصوت
قادر على الكشف والاشتباك مع الأهداف من مدى 40 كم و لغاية 400 كم
بارتفاع من 20 كم و لغاية 185 كم
يمكنه ضرب الصواريخ التي تطير بسرعة 14 ماخ




نظام الدفاع الجوي S-500

مصمم لتدمير الأهداف الجوية بما فيها الصواريخ البالستية العابرة للقارات الأسرع من الصوت
مدى الاعتراض 600 كم
يمكنه ضرب الأهداف و هي بارتفاع 200 كم

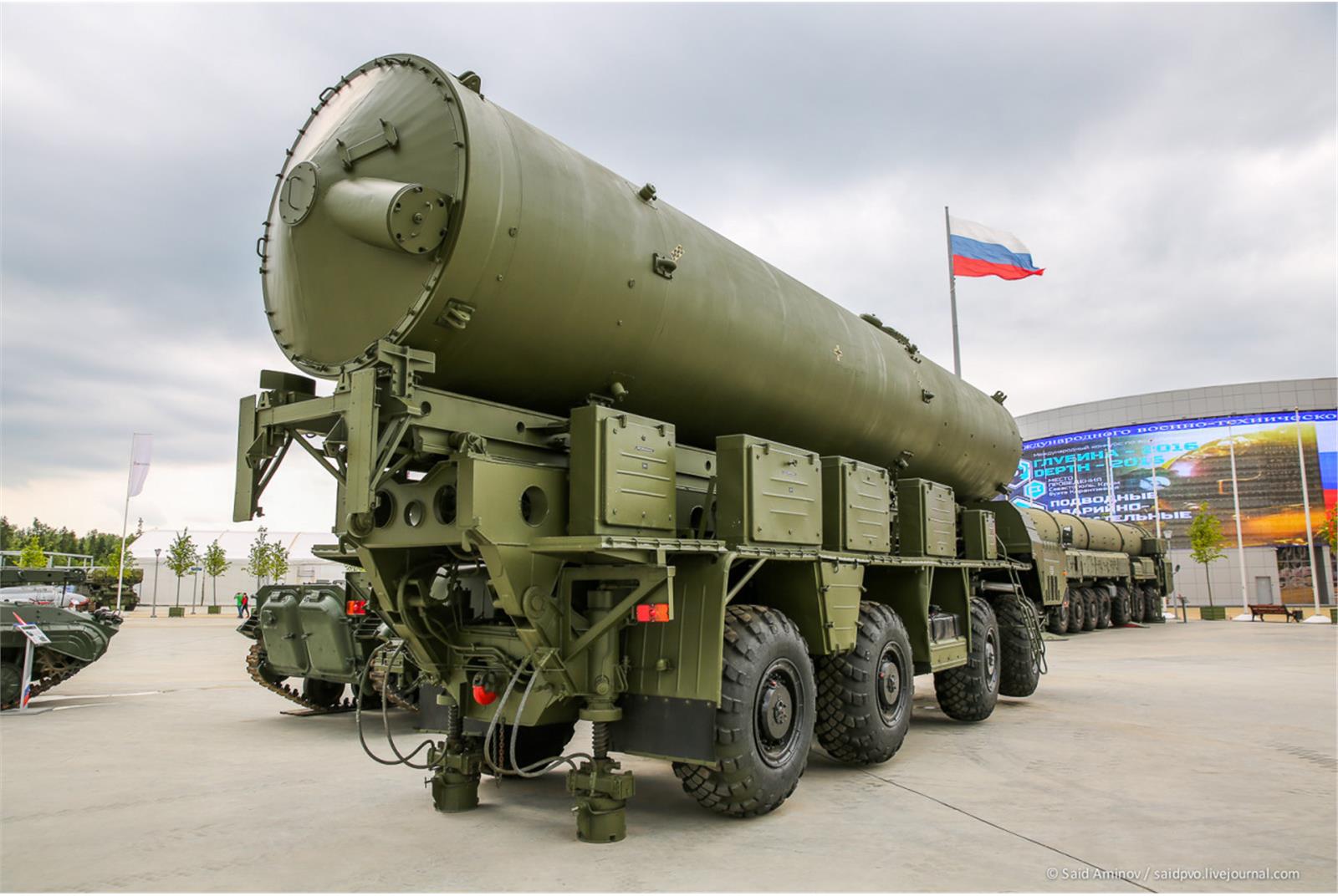

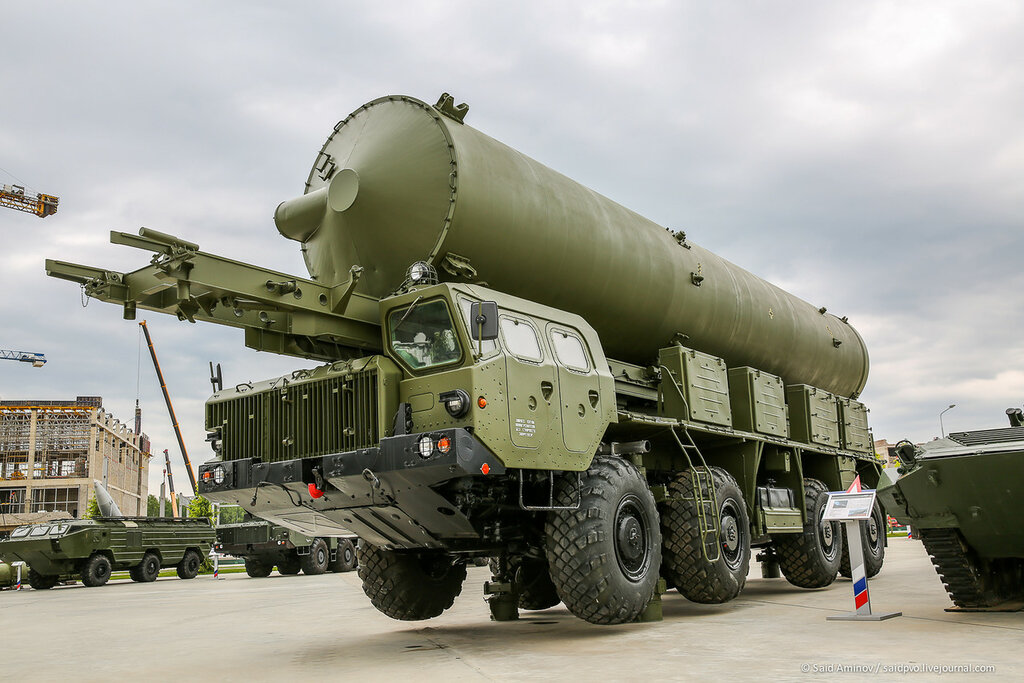

S-500_77P6_air_defense_missile_system_TEL_Transporter_Erector_Launcher_vehicle_Russia_Russian_defence_industry_640_001.jpg

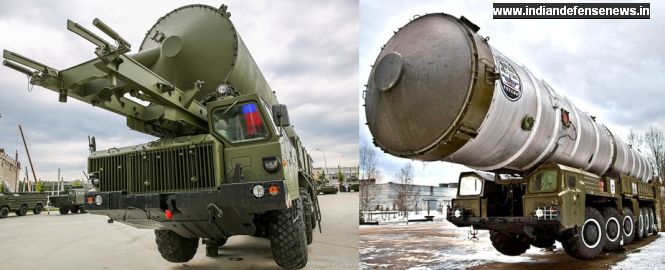

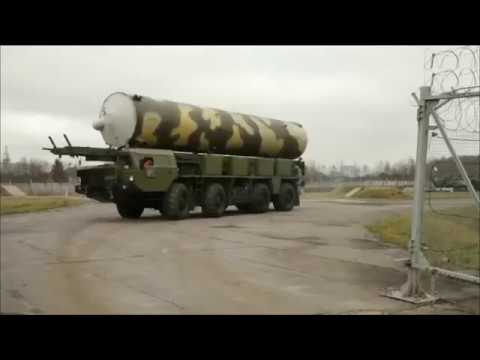

Nudol A–235 - anti-ballistic missile system ( الغامض )
نظام الصواريخ المضاد للقذائف البالستية - A–235

main-qimg-4a42dcabed1d23bf64be13584ff00d42-c


مصصم لاحباط أي هجوم نووي على موسكو و المناطق الصناعية الاستراتيجية


المدى العملياتي المجدي : 1500 كم
سرعة الصاروخ 7 كم / ثا



مجهز بتقنية التعرف على الأهداف الوهمية الكاذبة تلقائياً



مزود برأس نووي لتدمير أكبر عدد ممكن من الرؤوس النووية المهاجمة

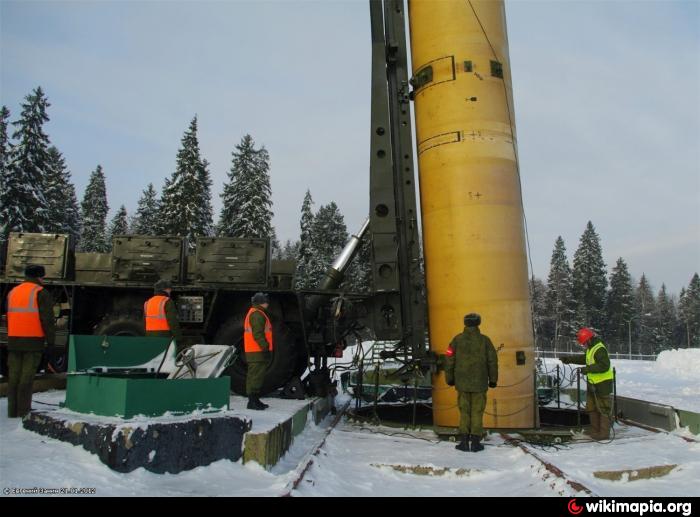

صواريخ Nudol ستكون بضيافة صوامع تحت الأرض


2016 قامت الفرقة التاسعة التابعة لأنظمة الدفاع المضادة للصواريخ
بتجربة ناجحة لنظام Nudol A–235 - الغامض











ما تاثير التفجير النووي في السماء على الأراضي من تحته؟

النظام A-135
تم بناءه على نوعين من الصواريخ

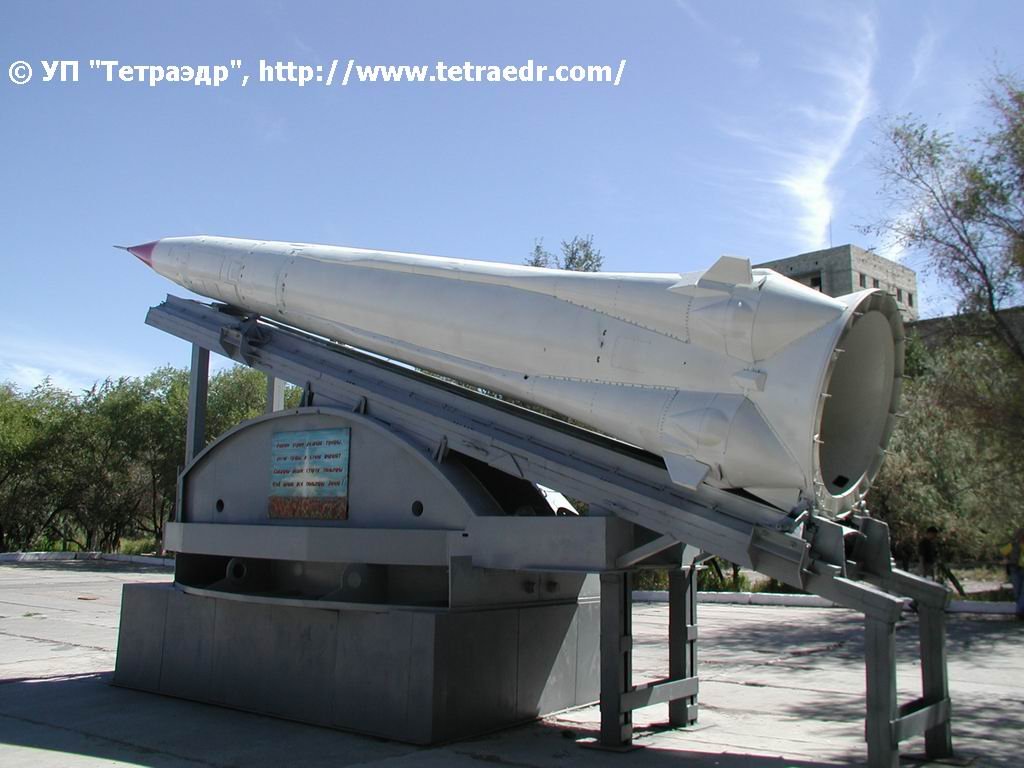

1-الصاروخ المعترض داخل الغلاف الجوي 53T6 والذي سماه الناتو الغزال أو SH-08 Gazelle ومداه 80 كلم برأس حربي نووي سابقا ثم HE عالي الطاقة بعد ذلك

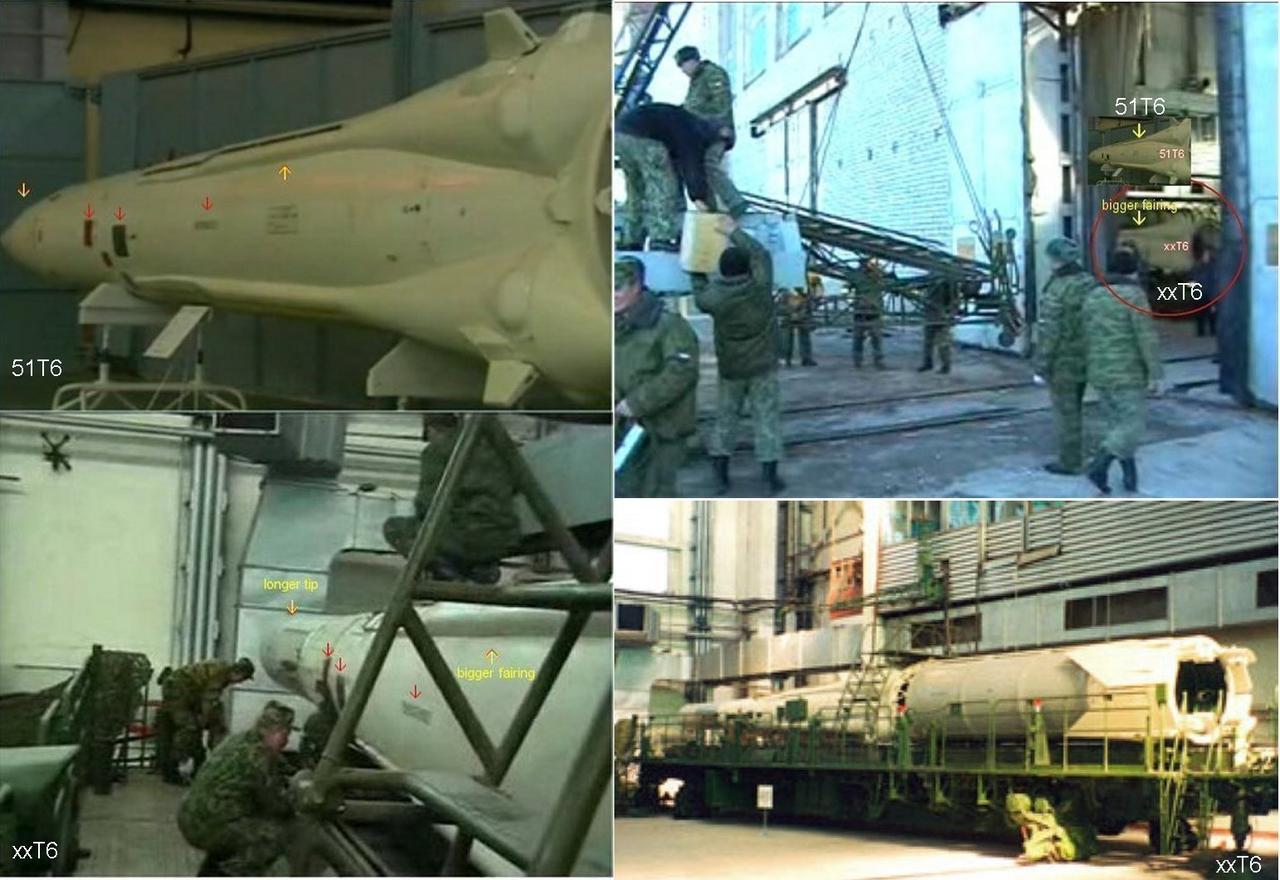

2-الصاروخ المعترض خارج الغلاف الجوي 51T6 الذي سماه الناتو SH-11 Gorgon بمدى 350 كلم
الرأس النووية للإثنان كانت 10 كيلو طن
بين 2005-2007
تم الإستغناء عن ال SH-11 Gorgon لأسباب
1-فرضية التخلي عن الإعتراض برؤوس نووية
2-تقادم الصواريخ الإعتراضية
وأصبح نظام A-135 يعتمد فقط على الغزال SH-08 Gazelle بمدى 60-80 كلم وارتفاع اعتراض مابين 10-40 كلم ورأس عالية الطاقة بعد زيادة المصروفات والتخصيص المالي للمشروع من قبل الحكومة الروسية في 2007 وتكرار تجربة النظام كان اّخرها 2012

نـظـام الـدفـاع الـصـاروخـي - روسـيـا الـعُـظـمـى


بدأت روسيا منذ عام 1995 بناء نظام دفاع صاروخي لحماية موسكو
من هجمات الصواريخ النووية العابرة للقارات



الدرع الروسي هو جزء من منظومة الدفاع الجوي العامة و يتبع لقيادة الدفاع الجوي الروسية الاستراتيجية


يتألف الدرع من أربع أنظمة أو مستويات بعضها خرج من الخدمة و بعضها ينتظر الدخول :

A-135 anti-ballistic missile system
نظام الصواريخ المضاد للقذائف البالستية - A-135


المواصفات العامة للصاروخ :
الوزن : 45 طن
الطول : 20 م
القطر : 3 م
الدفع من مرحلتين و يستخدم الوقود الصلب


المدى الأدنى : 350 كم
المدى الأقصى : 900 كم
السرعة : 7 ماخ = 8500 كم / سا = 2 كم / ثا


منصات الاطلاق : صوامع تحت الأرض


عدد الوحدات المنتجة : 68


الرأس الحربي نووي بوزن 10 كيلو طن
يقوم بتفجير قنبلة نووية في السماء لتدمير عدة رؤوس نووية منطلقة بوقت واحد
2007 روسيا أبطلت مفعول A-135 و أخرجته من الخدمة



نظام الدفاع الجوي S-400
دخل الخدمة في 2007

مصمم لتدمير الأهداف الجوية بما فيها الصواريخ البالستية العابرة للقارات الأسرع من الصوت
قادر على الكشف والاشتباك مع الأهداف من مدى 40 كم و لغاية 400 كم
بارتفاع من 20 كم و لغاية 185 كم
يمكنه ضرب الصواريخ التي تطير بسرعة 14 ماخ




نظام الدفاع الجوي S-500

مصمم لتدمير الأهداف الجوية بما فيها الصواريخ البالستية العابرة للقارات الأسرع من الصوت
مدى الاعتراض 600 كم
يمكنه ضرب الأهداف و هي بارتفاع 200 كم
S-500_77P6_air_defense_missile_system_TEL_Transporter_Erector_Launcher_vehicle_Russia_Russian_defence_industry_640_001.jpg




Nudol A–235 - anti-ballistic missile system ( الغامض )
نظام الصواريخ المضاد للقذائف البالستية - A–235

main-qimg-4a42dcabed1d23bf64be13584ff00d42-c


مصصم لاحباط أي هجوم نووي على موسكو و المناطق الصناعية الاستراتيجية


المدى العملياتي المجدي : 1500 كم
سرعة الصاروخ 7 كم / ثا



مجهز بتقنية التعرف على الأهداف الوهمية الكاذبة تلقائياً



مزود برأس نووي لتدمير أكبر عدد ممكن من الرؤوس النووية المهاجمة



صواريخ Nudol ستكون بضيافة صوامع تحت الأرض


2016 قامت الفرقة التاسعة التابعة لأنظمة الدفاع المضادة للصواريخ
بتجربة ناجحة لنظام Nudol A–235 - الغامض












طبعاً ويعمل معهم منظومة رادار الإنذار المبكر الفوروينج دي ام بمدى كشف 6000 كم وارتفاع 4000 كم

ما تاثير التفجير النووي في السماء على الأراضي من تحته؟
اعتقد انه تأثير محدود لرأس نووية 5كيلوطن او 10 كيلوطن على ارتفاع عال يتم احتوائه من أجهزة النظام المحمية ضد النبضة الكهرومغناطيسية EMB

خضع النظام الروسي للتطوير عام 2013 بمركز قيادة جديد ورادار أحدث وتحديث للسوفت وير
ثم يظهر النظام A-235 بتطوير صواريخ الغزال ورفع مداها ل 100 كلم وسرعتهال 5 كلم بالثانية و ارتفاعها 30 كلم كما هو في صوامع أرضية وراثة للنظام السابق
بتصريحات روسية حول قدرة الدرع على ايقاف اي صواريخ بالخمة حالية على مستوى العالم
ويمثل أول تطبيق حي لتقنية Hit to Kill في روسيا برؤوس تقليدية
وتمت التجربة الأولى في 2012

ما تاثير التفجير النووي في السماء على الأراضي من تحته؟
مرحبا
يعرف علميا باسم Nuclear Air Burst
1-على الرادارات يحدث تأثيرين
الإعماء الأول والإعماء الثاني
الإعماء الأول عبر تكون سحابة كثيفة تؤثر تحديدا على الرادارت العاملة على الموجات الأطول VHF/UHF وتأثير أقل على الرادارات العاملة على موجات أقصر
الإعماء الثاني عبر تكثف جسيمات البيتا واتجاهها على قطبية الأرض حيث تكفي قنبلة هيدروجينية 2 ميجاطن لإعماء رادارت في نطاق 400 كلم أو 250 ميل إعماءا تاما لمدة 5 دقائق
ويختلف تأثير التفجير النووي الجوي بقوة وارتفاع التفجير
طبعا الرؤوس التي تستخدم جويا 10 كيلو طن فلا تؤثر ذلك التأثير

2-النبطة الهرومغناطيسية

3-التأين والجسيمات المشعه

اول مره اشاهد انفجار نووي في السماء

الغريب ان السحاب لم يتفرق بسبب قوة الانفجار !
دي لقطة اولى لأحد التفجيرات الجوية في عملية التجارب النووية الأمريكية لعام 1962 واسمها عملية دومينيك
الصورة مازالت في بداية التفجير
مازال تكوين رأس الماشروم بعد الساق كون العمل

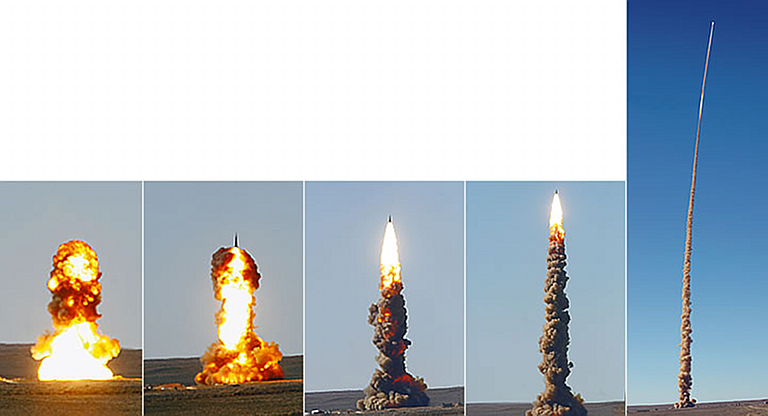

تقول روسيا انها نجحت في إجراء اختبار خارجي لاعتراض صاروخ بالستي
مع نظام الصواريخ المضادة للقذائف البالستية من طراز A-135.
أجريت في ساري شاغان في كازاخستان
