نـظـام الـدفـاع الـجـوي سـبـيـدر الاســرائـيـلي

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,172
التفاعل
65,087 62 0
الدولة
Syrian Arab Republic (Syria)
SPYDER
Short- and medium-range air defense missile system
نظام دفاع جوي صاروخي قصير و متوسط المدى


الخدمة عام 2008 صناعة شركة رافائيل و شركة صناعة الطائرات إياي الاسرائيلية

Spyder_MR_SR_ground-to-air_defence_missile_system_Israeli_Defence_Industry_Military_Technology_Paris_Air-show_2011_001+%25281%2529.jpg


نظام الدفاع الجوي سبيد فريد من نوعه من عدة جوانب :

  • النظام الوحيد الذي يطلق نوعين مختلفين من الصواريخ من نفس منصة الاطلاق
  • يستخدم صواريخ جو - جو
  • النظام غير معقد و لا يتطلب مهارة من الجنود لتشغيله

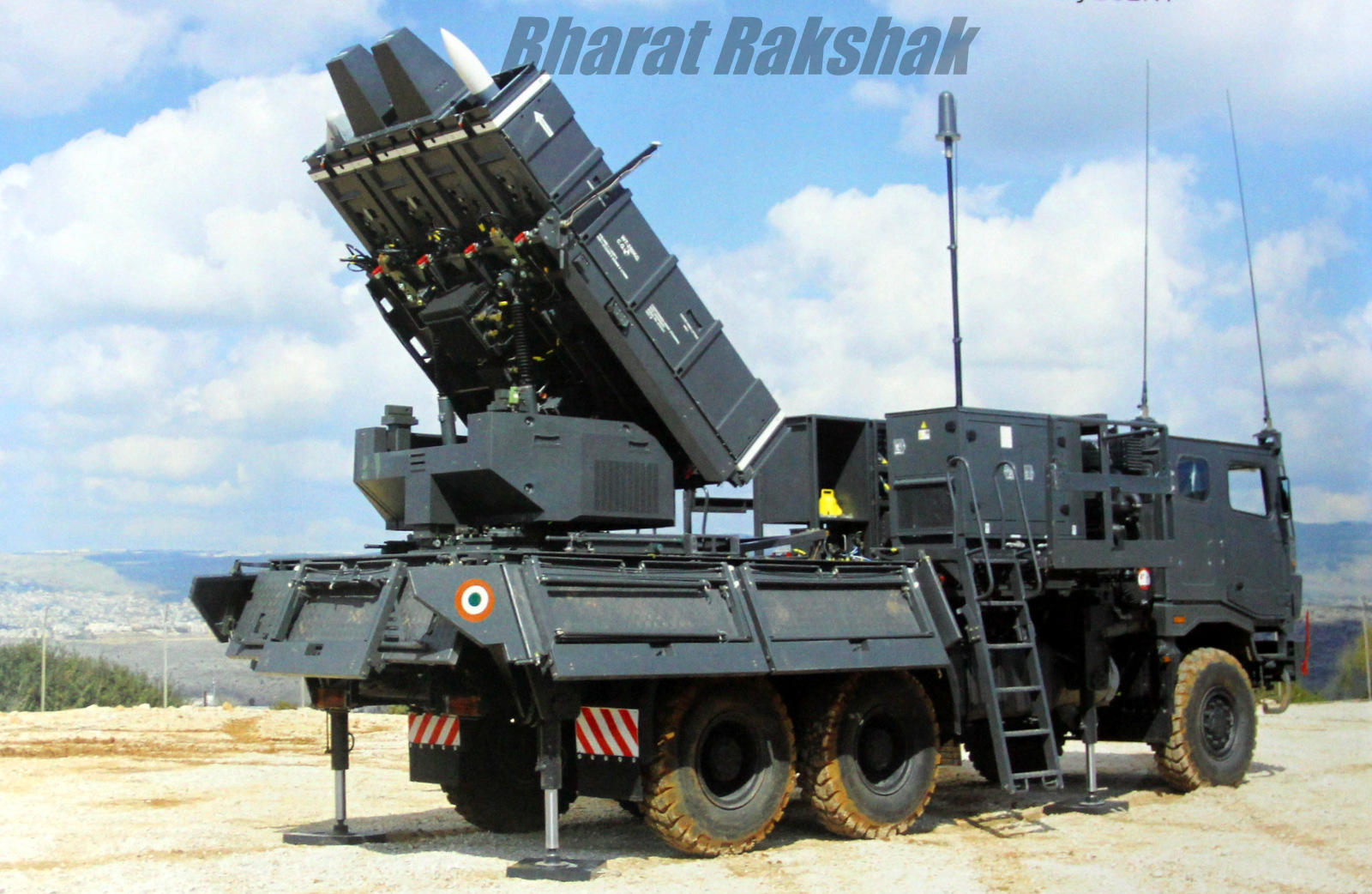

متوفر بمركبة قاذفة تحمل 4 صواريخ او مركبة تحمل 8 صواريخ
مثبتين على قاعدة دوارة 360 درجة
طبعا كلا المركبتين يمكن تزويدها بنوعين من الصواريخ


الـتـسـلـيـح :
  • صواريخ بيثون 5 المدى من 9 الى 16 كم
  • صواريخ دربي المدى من 15 الى 50 كم يغلق على الهدف بعد الاطلاق
التوجيه راداري حراري كهرو ضوئي
سرعة الصواريخ 4 ماخ


المركبة مجهزة بمجموعة رادار و أنظمة توجيه عالية الأداء

الرادارت
EL/M-2106 ATAR
EL/M-2084 MMR
هي نفس رادارات القبة الحديدية Iron Dome
مدى الكشف للطائرات المقاتلة 250كم
مدى الكشف للحوامات و الطائرات المسيرة 60 كم


يمكن للرادارات تتبع و ملاحقة 1200 هدف بنفس الوقت
يمكن اطلاق عدة صواريخ على عدة اهداف بنفس الوقت



يمكن تشغيل النظام بشكل مستقل أو دمجه مع نظام الدفاع الجوي الموسع

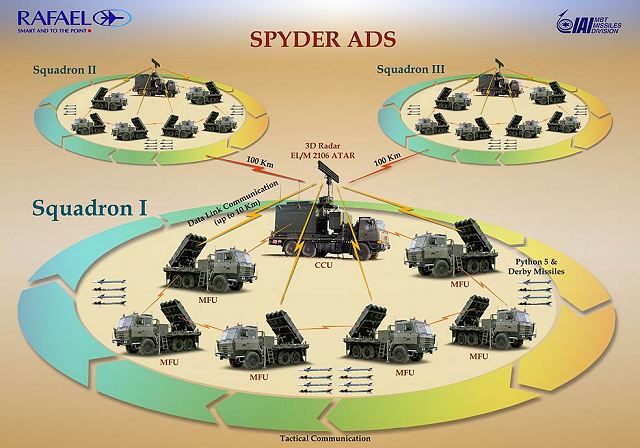

البطارية الواحدة مؤلفة من 4 مركبات قاذفة و مركبتين لاعادة التزود
و مركبة قيادة و تحكم مرابطة على بعد 10 كم


النظام يحتاج لأقل من 5 دقائق ليصبح جاهز لاطلاق النار



ثلاثة أوضاع لتشغيل النظام :

الوضع اليدوي : المشغل يختار الكشف عن الهدف ويطلق الصواريخ
الوضع شبه التلقائي : النظام يحدد و يلاحق الهدف و المشغل يضغط زر الاطلاق
الوضع التلقائي : النظام يكتشف و يحدد الهدف و يطلق الصواريخ تلقائيا
و المشغل للفرجة و شرب الشاي


خلال الحرب في جورجيا اسقط سبيدر عدة طائرات روسية سو 25 و طائرات استطلاع
من بين الدول المشغلة الهند و جورجيا و سنغافورة






الله اكبر اسرائيل ما بقت شي كل شوي طالع سلاح جديد لكن الله مولانا ولا مولاء لهم الله اعزنا بالاسلام لاتضعفوا ولا تهنوا وانتم الاعلون ان شاءالله

شكرا يا اخ فادي انا من المتابعين لمواضيعك ومن المتحمسين حتى لو ما شارك معاك وانصحك لا تضعف في همتك انت الان في المقدمه الى الامام

ماقصرت اخ فادي
جزاك الله خير على مجهودك الرائع
شكرا يا اخ فادي انا من المتابعين لمواضيعك ومن المتحمسين حتى لو ما شارك معاك وانصحك لا تضعف في همتك انت الان في المقدمه الى الامام
ربي يسعدكم لانكم رفعتم معنوياتي
يعني و الله احيانا بشعر بالاحباط لان عندي أكتر من 2000 موضوع عسكري
و بتلاقي المشاركات بعدد اصابع اليد الواحدة
و عملت موضوع عن قسم الرياضة و لقيت فيه مئات المشاركات
و 2000 مشاهدة
و الله تعبت

ربي يسعدكم لانكم رفعتم معنوياتي
يعني و الله احيانا بشعر بالاحباط لان عندي أكتر من 2000 موضوع عسكري
و بتلاقي المشاركات بعدد اصابع اليد الواحدة
و عملت موضوع عن قسم الرياضة و لقيت فيه مئات المشاركات
و 2000 مشاهدة
و الله تعبت
اصل الموضوع سليم مفيش ثغرة نعدي منها
اكتب موضوع ناقص وشوف الردود
:)

ممكن أحد الاخوه يعطينا معلومات عن نقاط ضعف هذا النظام أو أي نظام دفاع آخر للصهاينه

ممكن أحد الاخوه يعطينا معلومات عن نقاط ضعف هذا النظام أو أي نظام دفاع آخر للصهاينه
هذا النظام من النظم القوية جدا في فئته ويشمل كما تفضل استاذنا فادي نوعين من الصواريخ
الهند جربت انظمة من فرنسا وروسيا واسرائيل وسويسرا للدفاع عن الأرتال وتفوق السبايدر
هو موجه بالأساس للحدود الهندية الباكستانية
وتعكف الهند على تصميم منظومات QRSAM للدفاع القريب و MRSAM للمتوسط وثمرتها ال AKASH لكن يبدو أنه لن يكون ناجح خصوصا على حدود الصين
أمثلته في المنطقة مثلا ميكس الTOR-M/BUK في مصر على سبيل المثال أو ال Pantsir مكان ال TOR-M
التجربة العملية للسببايدر كانت في جورجيا وحقق نجاح ملحوظ ضد طائرات مسيره وطائرات دعم قريب

هذا النظام من النظم القوية جدا في فئته ويشمل كما تفضل استاذنا فادي نوعين من الصواريخ
الهند جربت انظمة من فرنسا وروسيا واسرائيل وسويسرا للدفاع عن الأرتال وتفوق السبايدر
هو موجه بالأساس للحدود الهندية الباكستانية
وتعكف الهند على تصميم منظومات QRSAM للدفاع القريب و MRSAM للمتوسط وثمرتها ال AKASH لكن يبدو أنه لن يكون ناجح خصوصا على حدود الصين
أمثلته في المنطقة مثلا ميكس الTOR-M/BUK في مصر على سبيل المثال أو ال Pantsir مكان ال TOR-M
التجربة العملية للسببايدر كانت في جورجيا وحقق نجاح ملحوظ ضد طائرات مسيره وطائرات دعم قريب
شكرا أخي الكريم ولكن هل له نقاط ضعف او نقاط تفوق على الدفاع الجوي الروسي المتوسط او القريب

هناك تجربه سويه في إسقاط طائره تركيه بنظام بانتسير
وإسقاط بلاك هوك سعوديه بنفس المنظومة عدى الطائرات بدون طيار أعتقد أنها تجارب كثيره

هناك تجربه سويه في إسقاط طائره تركيه بنظام بانتسير
وإسقاط بلاك هوك سعوديه بنفس المنظومة عدى الطائرات بدون طيار أعتقد أنها تجارب كثيره
تجارب تذكر لكن ليس ضد عدو متمرس في ظروف حرب مكتمله

ربي يسعدكم لانكم رفعتم معنوياتي
يعني و الله احيانا بشعر بالاحباط لان عندي أكتر من 2000 موضوع عسكري
و بتلاقي المشاركات بعدد اصابع اليد الواحدة
و عملت موضوع عن قسم الرياضة و لقيت فيه مئات المشاركات
و 2000 مشاهدة
و الله تعبت

الله يكتب اجرك
انت قدرك محفوظ عند الاعضاء والزوار حتى لو لم يكن هناك ردود


ثاني حاجة انت نزلت موضوع اليوم
الساعة 11 والان وصل 470 مشاهدة
والموضوع هذا وصل 700 مشاهدة

خذ جولة على مواضيعك ستجد مستوى المشاهدات مرتفع جدا واعتقد هذا شي محفز لك
مافائدة بضع ردود وبضع مشاهدات
اما لو كانت المشاهدات بالمئات والالوف وقتها لابد ان تكون سعيد وتعلم بأن تعبك لم يضيع

استمر ولا تلتفت لعدد الردود

اخي فادي تمتلكه حتى فييتنام و تسلمته في سنة 2016 و زادت العدد في 2017

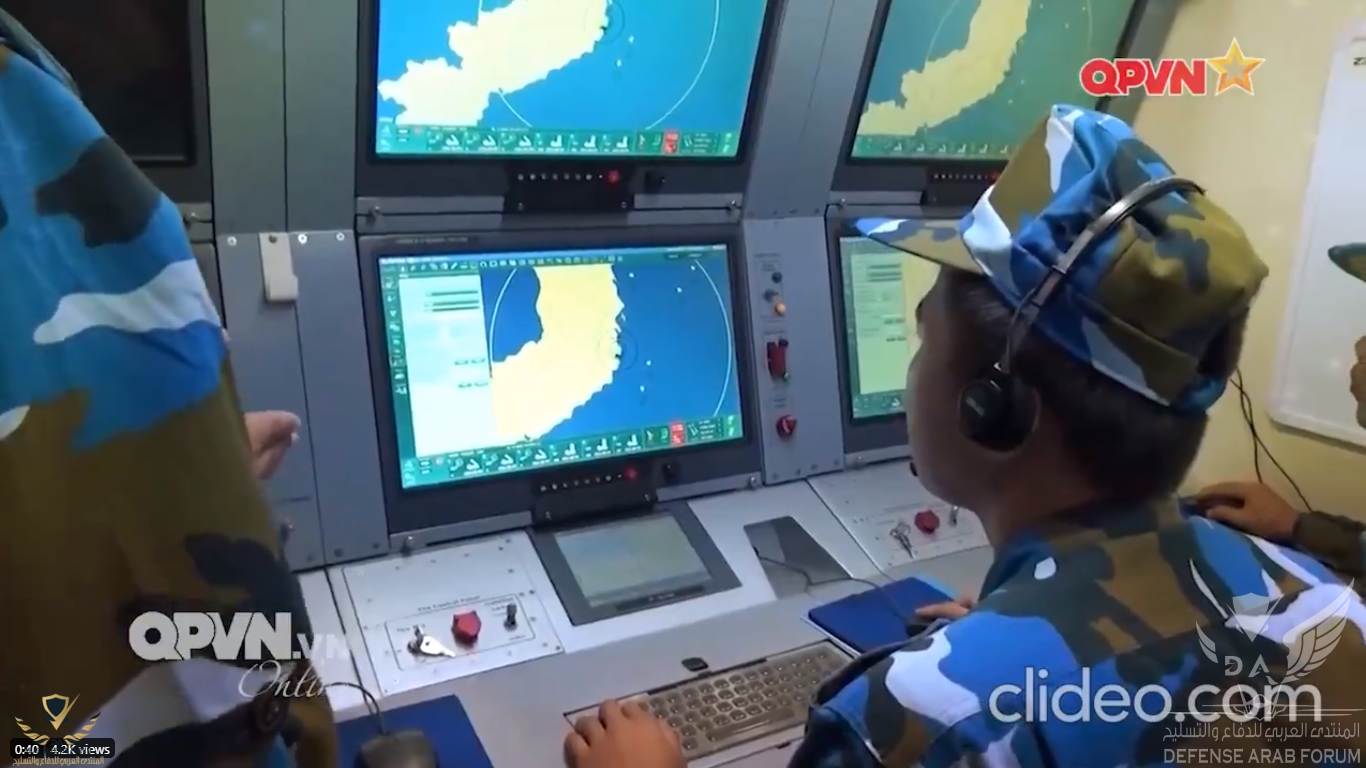

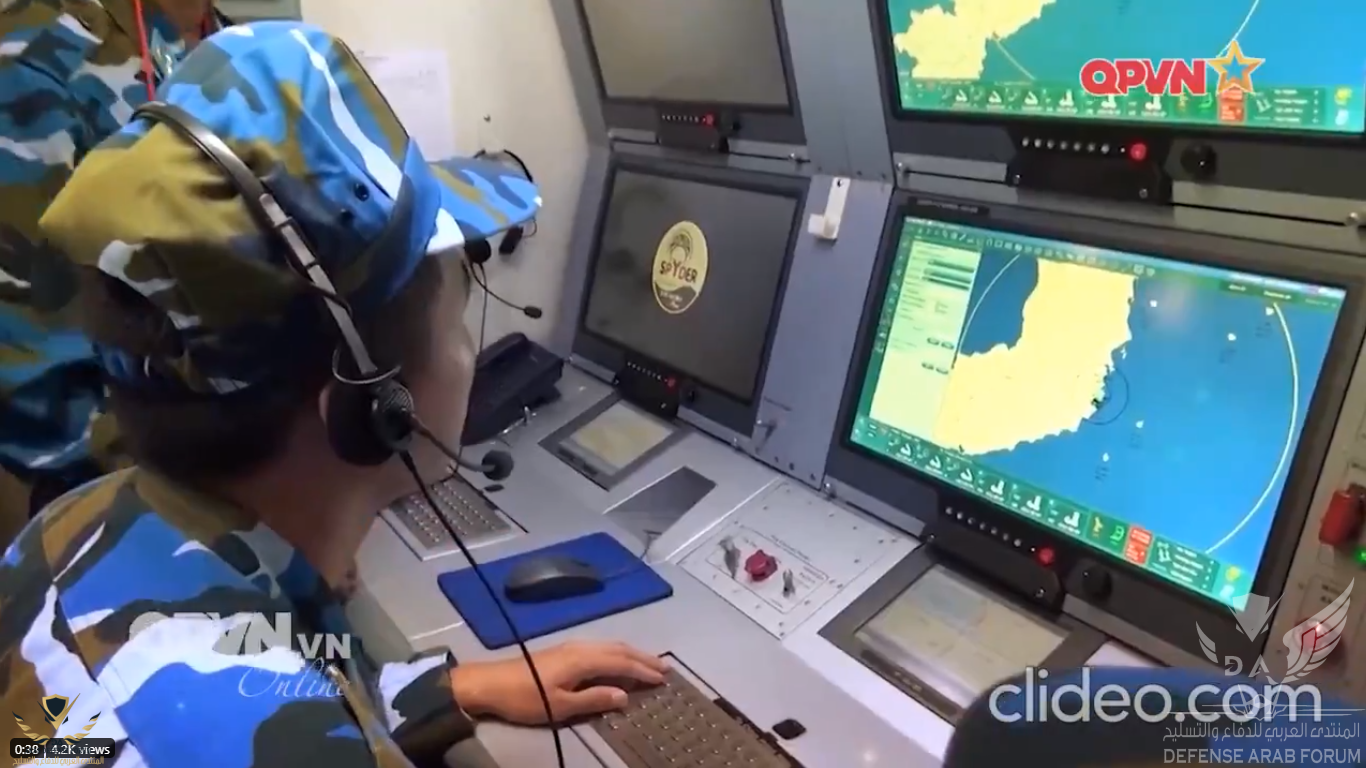

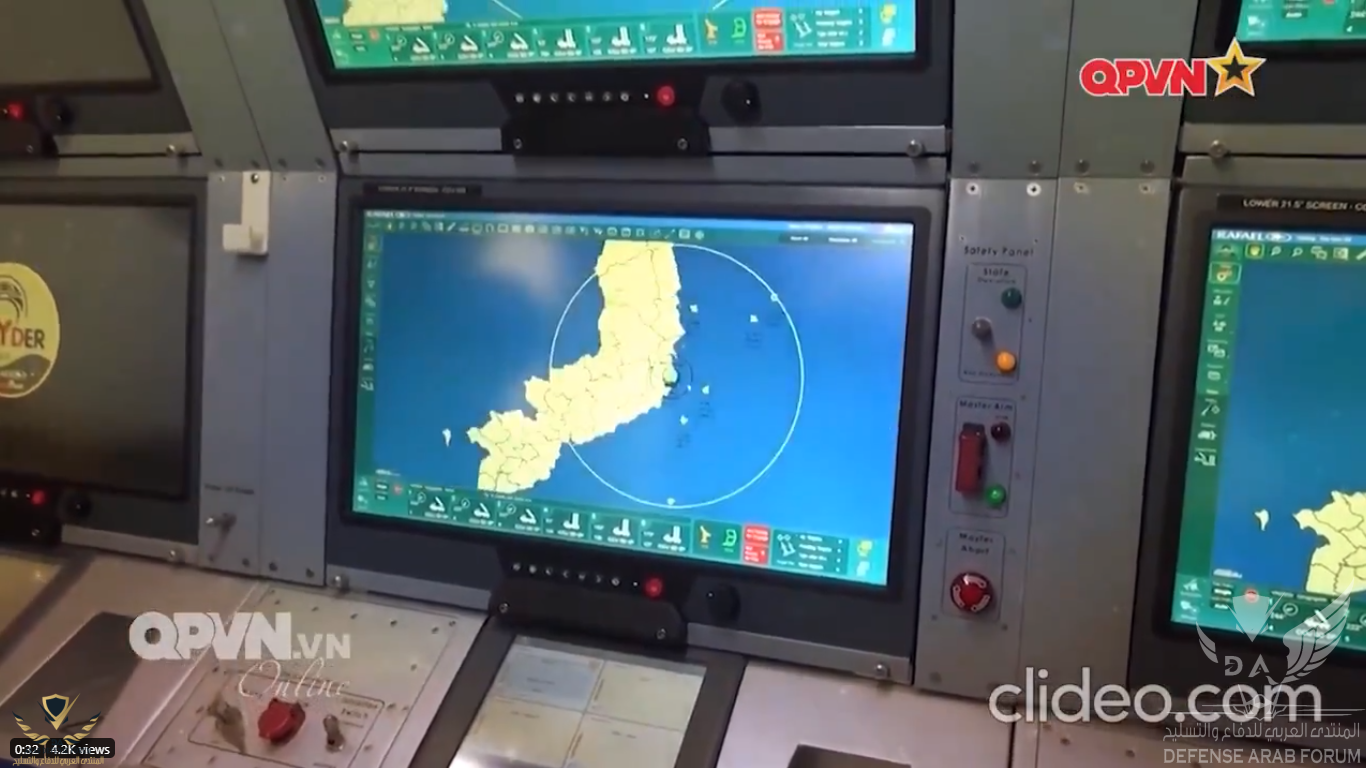

هذه صور لتسلم النظام بميناء فييتنامي



النظام فريد فهو يستخدم نوعين من الصواريخ

1- صواريخ ديربي توجيه راداري نشط

2- صواريخ بيثون 5 توجيه إلكترو-بصري و حراري

الرادار هو ELM-2106 RADAR هو رادار التحكم بالنيران و الرصد

النظام قادر على الإطلاق أثناء الحركة و كذلك لا ننسى ان النظام معه وسائل تشويش لتفادي رصده و تدميره

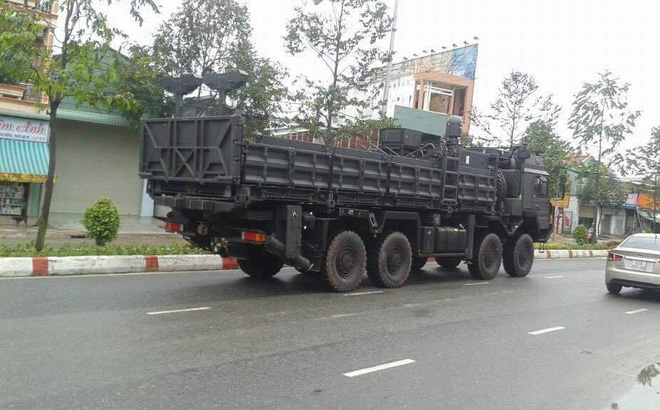

هذه صورة من الباتش الثاني كل باتش تم طلب ست انظمة

13912780-1355512387797437-428590195697820615-n-1487581021418-0-0-576-927-crop-1487581027200.jpg

السنغافوري

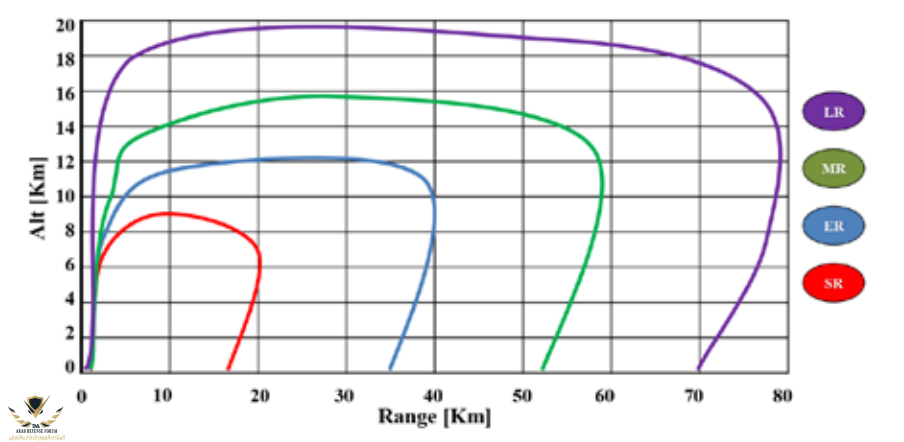

SPYDER-SR تمتلك مدى 20 كلم
SPYDER-ER مدى 40 كلم
SPYDER-MR مدى 60 كلم

SPYDER-LR مدى 80 كلم
