الجيش الصيني يجري تجربة ناجحة على نظام حماية نشط صيني الصنع .. لحماية دباباتها من صواريخ م د .. اطلق على النظام GL-5 .. و هي من تطوير عملاق الصناعة العسكرية الصيني norinco ..
فيديو للتجربة :
فيديو للتجربة :
التعديل الأخير:
- إنضم
- 1 أكتوبر 2015
- المشاركات
- 15,663
- التفاعل
- الدولة
MBT 3000/VT-4 هي للتصدير وقد بيعت للتايلند ودول اخرى يحكى أن المغرب إقتنى هده النسخة فهل من تأكيد؟
- إنضم
- 28 مارس 2011
- المشاركات
- 1,155
- التفاعل
- إنضم
- 10 فبراير 2016
- المشاركات
- 1,971
- التفاعل
- الدولة
NOPE !!!!
- إنضم
- 13 فبراير 2015
- المشاركات
- 7,489
- التفاعل
- الدولة
ليست لدى المغرب فقط تايلاند لو عندك مصدر ارفقه لنا
- إنضم
- 22 يونيو 2016
- المشاركات
- 432
- التفاعل
تايلند لديها نظام حماية أوكراني
- إنضم
- 10 فبراير 2016
- المشاركات
- 1,971
- التفاعل
- الدولة
لم/لن يتعاقد عليه المغرب
- إنضم
- 12 يوليو 2008
- المشاركات
- 6,852
- التفاعل
بسم الله الرحمن الرحيم
الموضوع بالمختصر المفيد حتي نفتح مجال للمناقشه وتبادل المعلومات.
قامت الصين بتصميم نظام حمايه نشط للدبابات تحت مسمي GL5 وقامت بتجربته بنجاح حيث انه تمكن من حمايه الدبابه التصديريه الصينيه الجديده VT-4 وتمكن من اعتراض صاروخ مضاد للدبابات من عيار 120 ملم. الشرح بالصور والفيديو.
الموضوع بالمختصر المفيد حتي نفتح مجال للمناقشه وتبادل المعلومات.
قامت الصين بتصميم نظام حمايه نشط للدبابات تحت مسمي GL5 وقامت بتجربته بنجاح حيث انه تمكن من حمايه الدبابه التصديريه الصينيه الجديده VT-4 وتمكن من اعتراض صاروخ مضاد للدبابات من عيار 120 ملم. الشرح بالصور والفيديو.
- إنضم
- 28 مارس 2011
- المشاركات
- 1,155
- التفاعل
نظام الحماية النشطة GL-5
أكملت الصين بنجاح اختبار نظام الحماية النشطة للدبابات الخاص بها. وقد كشف عن نظام الحماية النشطة GL-5 كجزء من حدث الدروع ومضاد الدروع Armor & Anti-armor الذي يقام في الصين من قبل الشركة الصينية نورينكو NORINCO. واعترض المركب بنجاح ذخيرة من عيار 120 ملم على مسافة. وقد تم تركيب نظام APS ( وهو نظام قتل صعب hard kill ) هذا على الدبابة التصديرية الصينية الجديدة VT-4. و يتوقع ظهوره على اصدارات الدبابات الصينية الجديدة الاخرى ZTZ-99 و VT-5.
بعض المزايا من الفيديو الذي طرحته نورينكو للنظام :

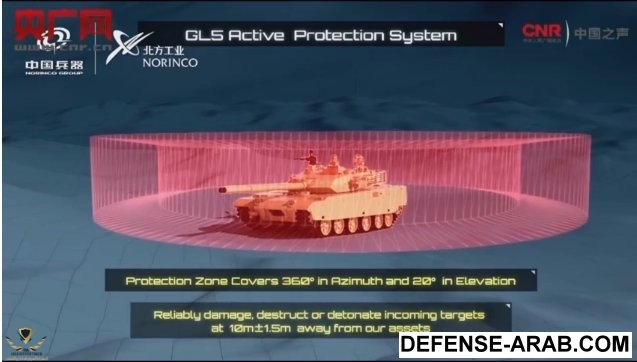

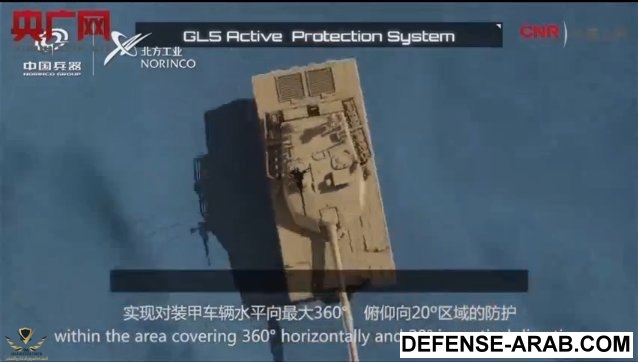

النظام يحمي المركبة التي يركب عليها بزاوية سمت تبلغ 360 درجة و بزاوية ارتفاع 20 درجة .
النظام يعترض القذائف الصاروخية كما الصواريخ المضادة للدبابات .
النظام يدمر الهدف الوارد على بعد 10 +- 1.5 متر عن الدبابة .
يعمل النظام على مراحل :
- اولا البحث عن الهدف : بواسطة محطة مراقبة (وحدة طرفية ) جبهوية متكاملة بمدى كشف 100 متر .
- التأكد من الهدف .
- التتبع الدقيق : بواسطة تتبع محطة المراقبة الجبهوية المتكاملة للهدف الوارد .

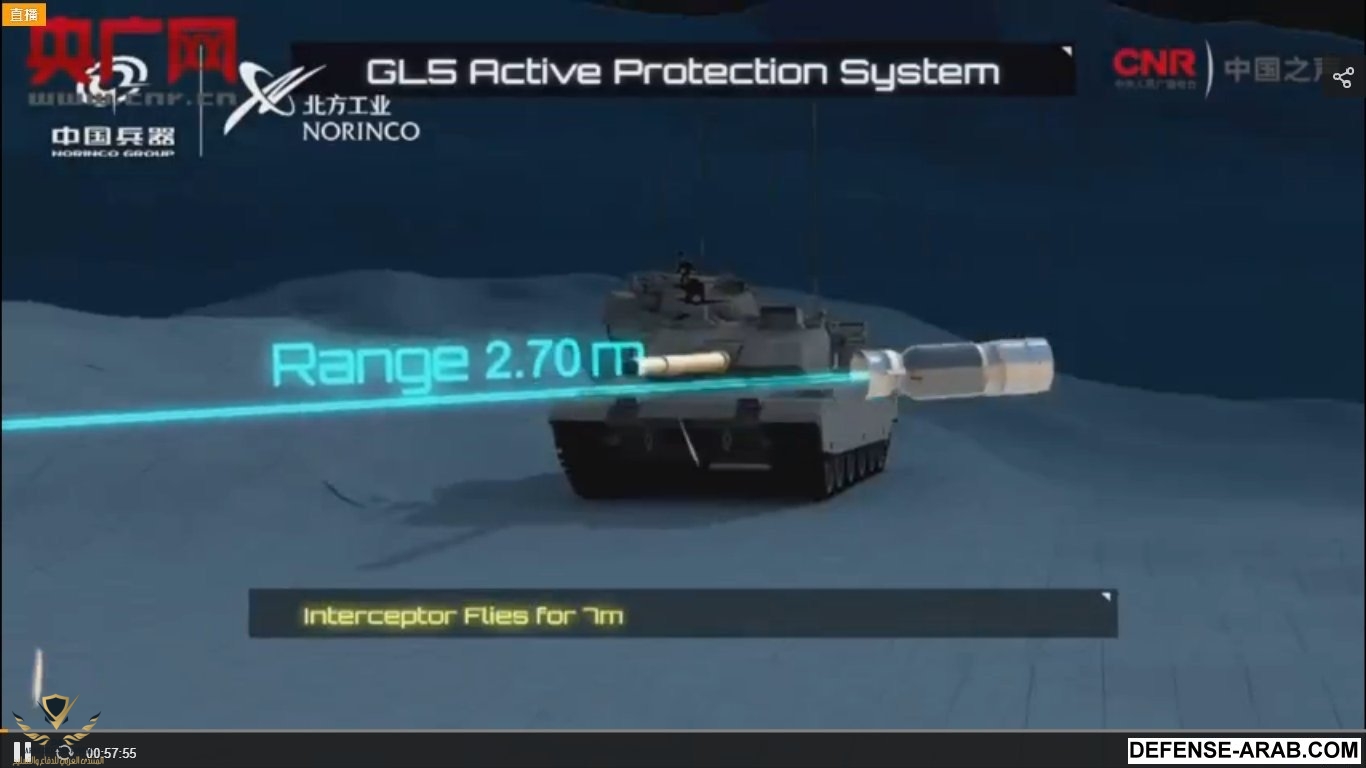

- ثم يقوم القاذف الاعتراضي بقذف قذائفه الاعتراضية لتطير لمسافة 7 امتار وتفجر رأسها الحربي و يتدمر الهدف الوارد على بعد 10 +- 1.5 مثر عن المركبة وهذا يمثل المرحلة الاخيرة وهي هزيمة الهدف الوارد .
من خلال الفيديو ايضا هناك اربع وحدات كشف مثبت فوق البرج كجزء من محطة المراقبة المتكاملة .
و هناك اربع قاذفات للقذائف الاعتراضية ( اثنين على جانبي البرج و اثنين فوق مؤخر البرج ) بثلاث قذائف لكل منها .
و من خلال احدى الصور يتبين بجانب ماسبق ذكره ان النظام يملك متحكم في محطة المراقبة بشاشة عرض .
حسب defence blog يحتوي النظام على رادار تحكم في اطلاق النار متعدد المهام يكشف و يتعقب التهديدات الواردة و يتحكم في قاذفة القذائف الصاروخية الدفاعية.
صورة تبين وحدات الكشف و قواذف النظام فوق البرج

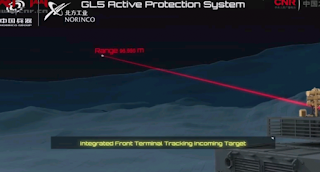

صورة تبين شعاع ( ربما ليزري ) ينطلق من وحدة كشف في مرحلة التتبع

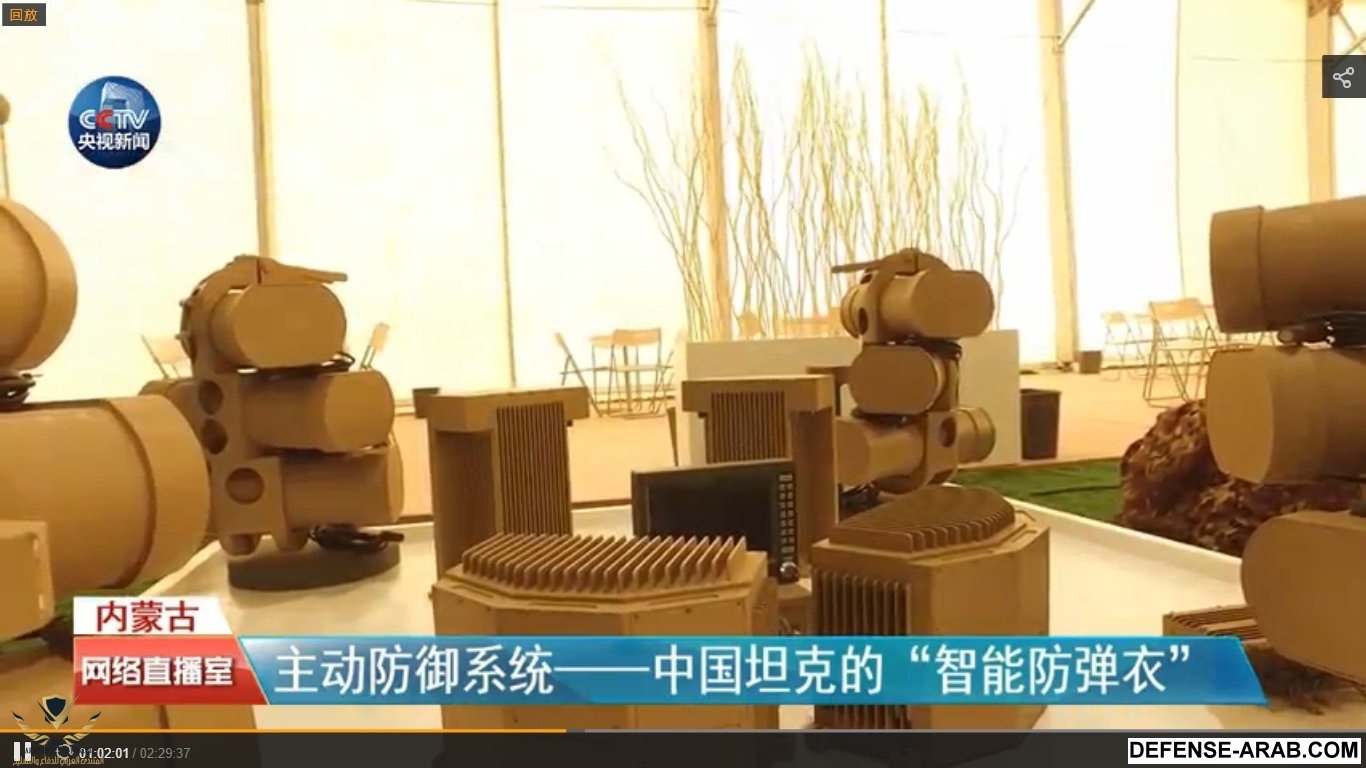

صورة توضح مختلف عناصر النظام

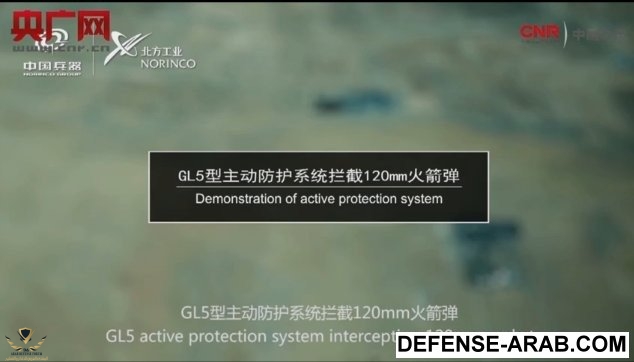

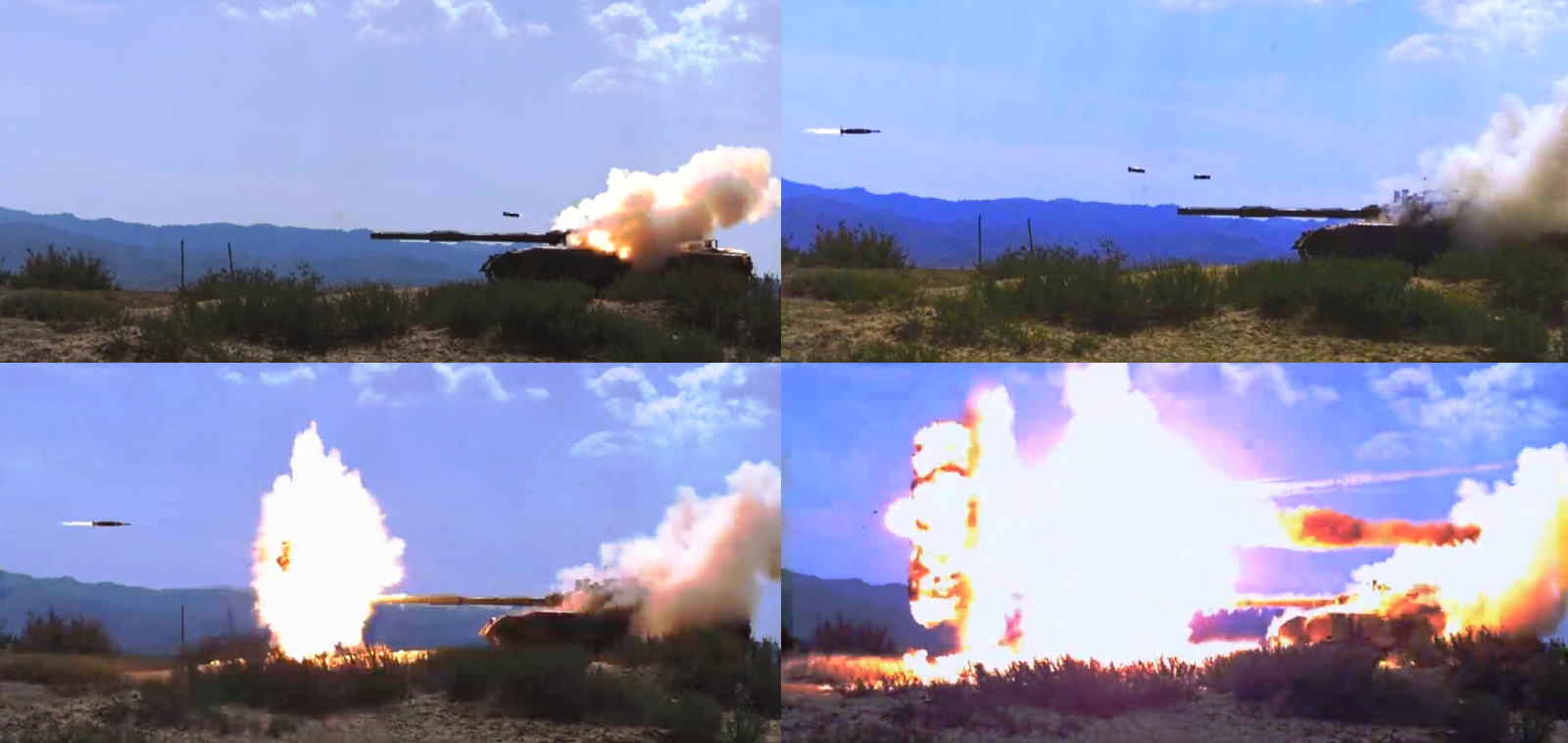

صورة متحركة تظهر اختبار النظام ضد قذيفة 120 ملم
https://yazid-armored-vehicles.blogspot.com/2017/08/gl-5.html
أكملت الصين بنجاح اختبار نظام الحماية النشطة للدبابات الخاص بها. وقد كشف عن نظام الحماية النشطة GL-5 كجزء من حدث الدروع ومضاد الدروع Armor & Anti-armor الذي يقام في الصين من قبل الشركة الصينية نورينكو NORINCO. واعترض المركب بنجاح ذخيرة من عيار 120 ملم على مسافة. وقد تم تركيب نظام APS ( وهو نظام قتل صعب hard kill ) هذا على الدبابة التصديرية الصينية الجديدة VT-4. و يتوقع ظهوره على اصدارات الدبابات الصينية الجديدة الاخرى ZTZ-99 و VT-5.
بعض المزايا من الفيديو الذي طرحته نورينكو للنظام :
النظام يحمي المركبة التي يركب عليها بزاوية سمت تبلغ 360 درجة و بزاوية ارتفاع 20 درجة .
النظام يعترض القذائف الصاروخية كما الصواريخ المضادة للدبابات .
النظام يدمر الهدف الوارد على بعد 10 +- 1.5 متر عن الدبابة .
يعمل النظام على مراحل :
- اولا البحث عن الهدف : بواسطة محطة مراقبة (وحدة طرفية ) جبهوية متكاملة بمدى كشف 100 متر .
- التأكد من الهدف .
- التتبع الدقيق : بواسطة تتبع محطة المراقبة الجبهوية المتكاملة للهدف الوارد .
- ثم يقوم القاذف الاعتراضي بقذف قذائفه الاعتراضية لتطير لمسافة 7 امتار وتفجر رأسها الحربي و يتدمر الهدف الوارد على بعد 10 +- 1.5 مثر عن المركبة وهذا يمثل المرحلة الاخيرة وهي هزيمة الهدف الوارد .
من خلال الفيديو ايضا هناك اربع وحدات كشف مثبت فوق البرج كجزء من محطة المراقبة المتكاملة .
و هناك اربع قاذفات للقذائف الاعتراضية ( اثنين على جانبي البرج و اثنين فوق مؤخر البرج ) بثلاث قذائف لكل منها .
و من خلال احدى الصور يتبين بجانب ماسبق ذكره ان النظام يملك متحكم في محطة المراقبة بشاشة عرض .
حسب defence blog يحتوي النظام على رادار تحكم في اطلاق النار متعدد المهام يكشف و يتعقب التهديدات الواردة و يتحكم في قاذفة القذائف الصاروخية الدفاعية.
صورة تبين وحدات الكشف و قواذف النظام فوق البرج
صورة تبين شعاع ( ربما ليزري ) ينطلق من وحدة كشف في مرحلة التتبع
صورة توضح مختلف عناصر النظام
صورة متحركة تظهر اختبار النظام ضد قذيفة 120 ملم
https://yazid-armored-vehicles.blogspot.com/2017/08/gl-5.html
- إنضم
- 18 مايو 2013
- المشاركات
- 12,587
- التفاعل
عرضت شركة NORINCO الصينية قبل أسابيع نظامها المتقدم الأول للقتل الصعب والمدعى GL5 . تركيب النظام يتضمن أربعة هوائيات رادار وأربعة قاذفات متعددة (كل منها بثلاثة مقذوفات) ، موزعة على زوايا البرج الأربعة بحيث تغطي 360 درجة.
