رادار نظام التروفى ELM-2133 : نقطة قوة ام نقطة ضعف

Raptor6

Radar & EW
خـــــبراء المنتـــــدى
إنضم
10 سبتمبر 2013
المشاركات
2,086
التفاعل
9,614 145 0
فى هذا الموضوع نستعرض منظومة رادار ELM-2133 التى تعد قلب نظام تروفى الاسرائيلى للقتل الصعب المخصص لحماية المركبات المدرعة .
وسنتناقش فى كون هذه المنظومة نقطة قوة و تميز للنظام بخصائصها المتقدمة ام انها اضعف حلقة فى نظام تروفى يمكن استغلالها للقضاء عليه وعلى المركبة .

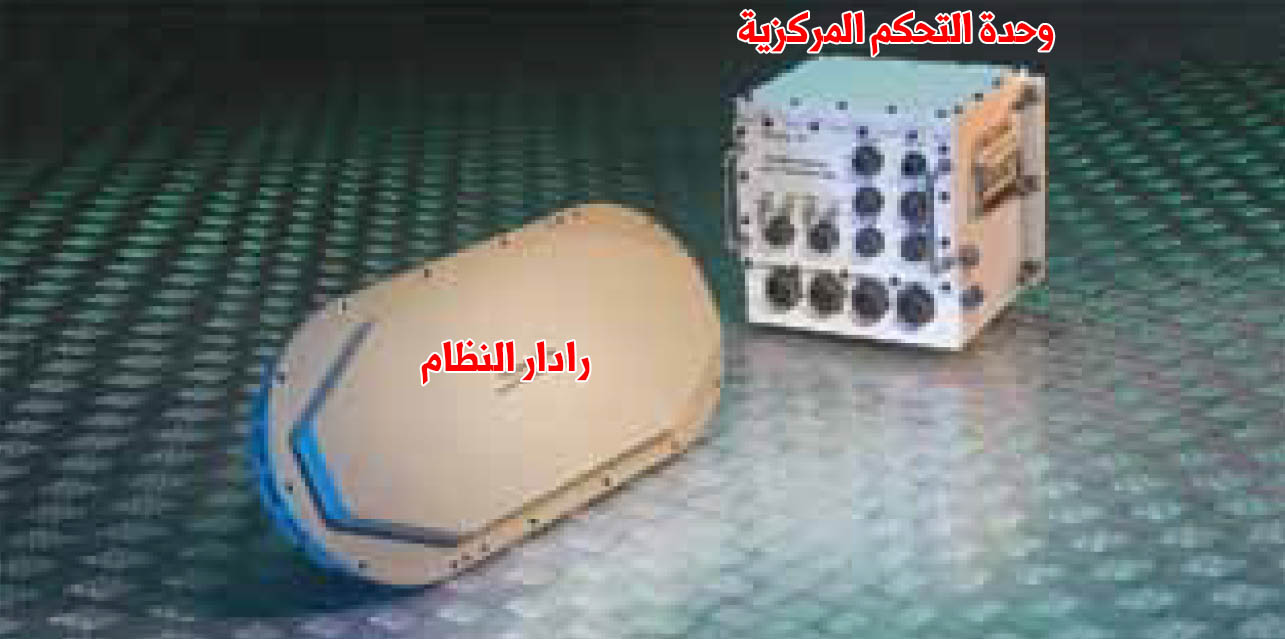

رادار حارس الرياح ELM-2133 :

الرادار ELM-2133 حارس الرياح هو عبارة عن 4 هوائيات مصفوفة طورية تنصب على المركبات المدرعة والدبابات وتعمل بتقنية ال Pulse -Doppler لتحديد سرعة و مدى الاهداف ويمكنها اكتشاف وتتبع المقذوفات الموجهة المضادة للدبابات بانواعها وقذائف الدبابات بانواعها.

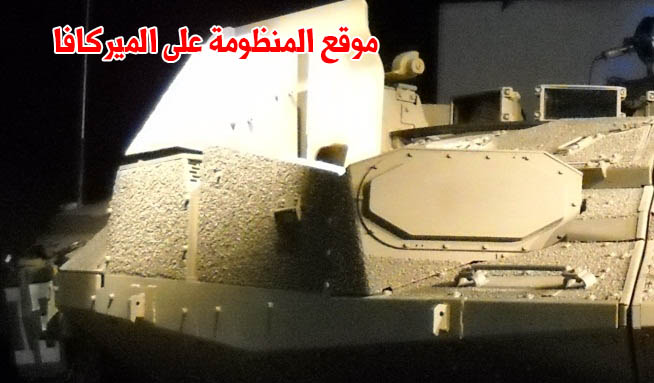

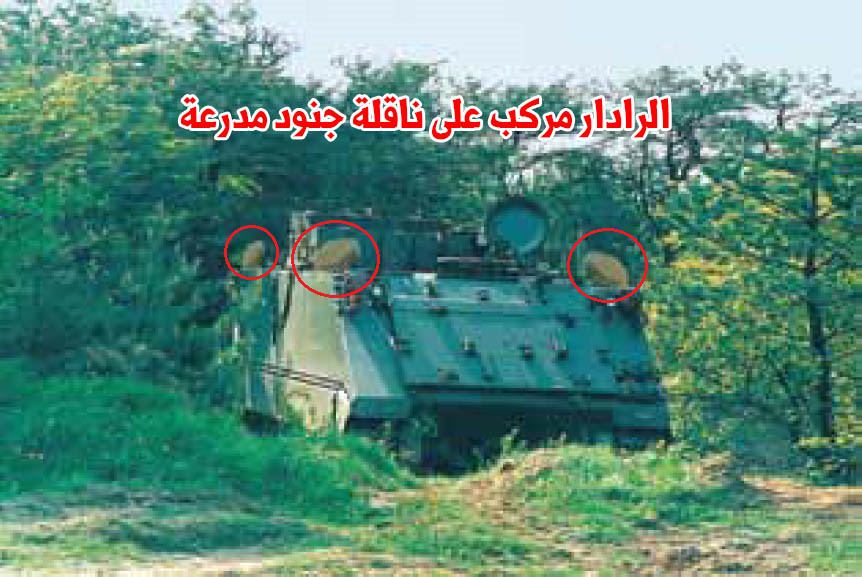

يمكن للرادار تغطية 360 درجة افقيا حول العربة وهو مصمم بشكل يسمح بتنصيبه على جميع انواع العربات مثل عربات نقل الجنود والدبابات وعربات الاستطلاع والمراقبة وعربات النقل والجيب.

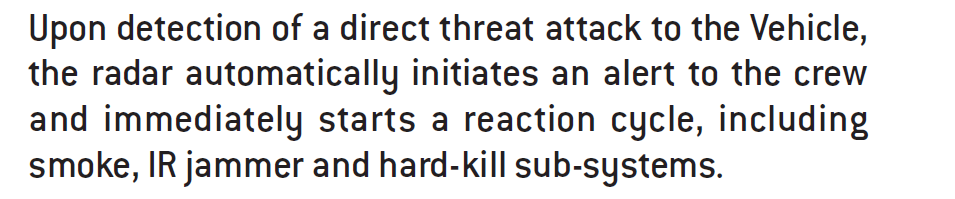

عند رصد مقذوف موجه للمدرعة يقوم النظام بالانذار المبكر لطاقم العربة ويحدد كل بيانات احداثيات المقذوف مثل الزاوية الافقية والرأسية والسرعة والمدى و من هذه البيانات يمكنها تحديد نقطة الاصطدام والوقت المتبقى للاصطدام و نقطة انطلاق المقذوف فى الوقت الحقيقى و يقوم بتفعيل اجراءات الحماية المتسلسلة اوتوماتيكيا.

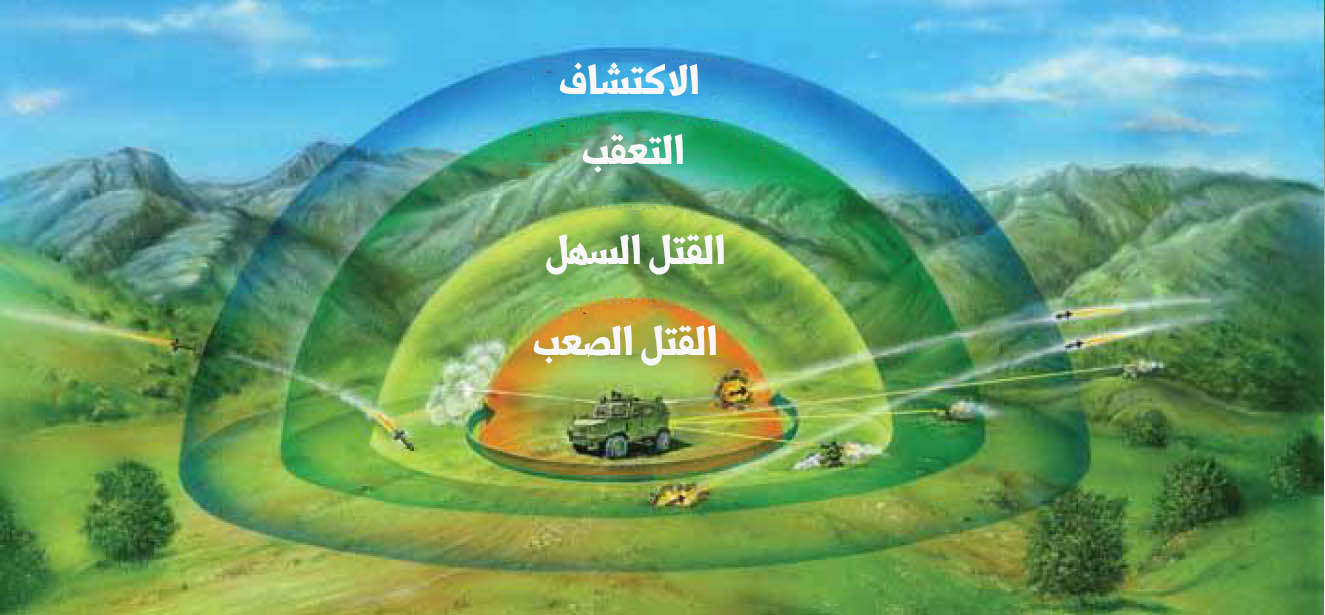

تضم اجراءات الحماية المتسلسلة اطلاق سواتر الدخان ونظام التشويش بالاشعة الحمراء وفى المرحلة النهائية نظام القتل الصعب لتدمير المقذوف.

يمكن دمج الرادار مع الاسلحة الاوتوماتيكية للعربة لتقوم برد نيرانى على الموقع الذى انطلق منه المقذوف فالرادار قادر على توفير حلول نيرانية للمنصة المركب عليها .

يمكن ادماج النظام مع اى نظام قتل سهل وشراك خداعية او اى نظام قتل صعب سواء الموجود على نظام تروفى او غيره فهو مجهز للدمج على اى منظومة حماية .




خصائص الرادار :

-نظام مجرب ميدانيا بفاعلية
-هوائيات مضادة للرصاص والشظايا والمقذوفات
-هوائيات تعمل بتقنية AESA
-احتمالية عالية لكشف المقذوفات المضادة للدبابات بانواعها
-تحديد ثلاثى الابعاد فى الوقت الحقيقى لاحداثيات المقذوفات المطلقة على المنصة
-تتبع و تصنيف وتعريف اوتوماتيكى للاهداف
- تغطية نصف كروية 360 درجة حول المنصة
-مناعة ضد التشويش الناتج من ارتداد الموجات من الارض ومناعة ضد التشويش من الرادارت الصديقة المنصبة على النظم الاخرى .
- معدل انذار كاذب قليل جدا
-يقوم بتفعيل اجراءات الحماية فقط للتهديدات الموجهة على المنصة التى ينصب عليها الرادار.
-وقت رد فعل قليل جدا
-تحديد دقيق لوقت الاصطدام لحساب النقطة الامثل لضرب المقذوف
-سهولة الدمج مع اى منظومات شراك خداعية او قتل صعب

-امكانية الدمج مع منظومة كهروبصرية لاكتشاف الاهداف
-تحديد دقيق لمكان الاطلاق
-توفير حلول نيرانية اوتوماتيكيا لاخماد مصدر المقذوف





يعمل الرادار فى النطاق الترددى F/G اى انه يعمل من تردد 3 جيجا حتى تردد 6 جيجا .

مما سبق يتضح ان هذا الرادار هو اهم عناصر منظومة تروفى ومن غيره تصبح المنظومة قطع معدن بلا فائدة .
اذن فالاجراء الاهم لابطال مفعول نظام تروفى هو التشويش والاعماء التام لهذا الرادار على كامل النطاق الترددى الخاص به بطاقة عالية ..قد يقول البعض ان هذا الرادار من نوع AESA ومن المستحيل التشويش عليه .... هذا صحيح جزئيا فرادارات ال AESA من الصعب التشويش عليها انتقائيا بشكل يرتكز على التردد الذى يعمل عليه الرادار لان هذا الرادار يمكنه ان ينقسم لعدة رادارات فرعية كل منها يعمل على تردد مختلف ..وايضا يمكن للرادارات الحديثة ان تشكل الموجة بشكل مكود Coded حتى تسطيع استخلاصها بسهولة من اى ضباب او تشويش..اذن فالاسلوب الامثل للتشويش عليها هو الاعماء التام لكامل النطاق الترددى Barrage Jamming بطاقة عالية للغاية .

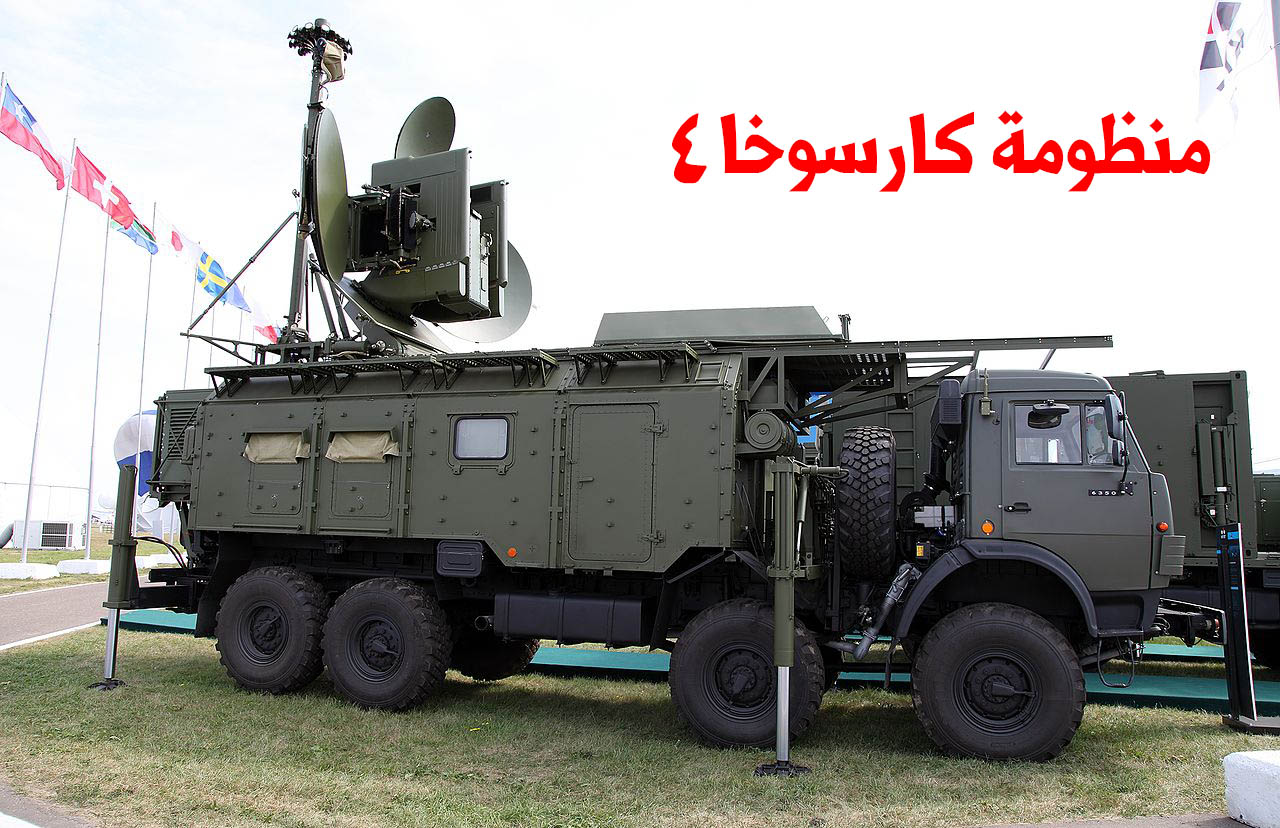

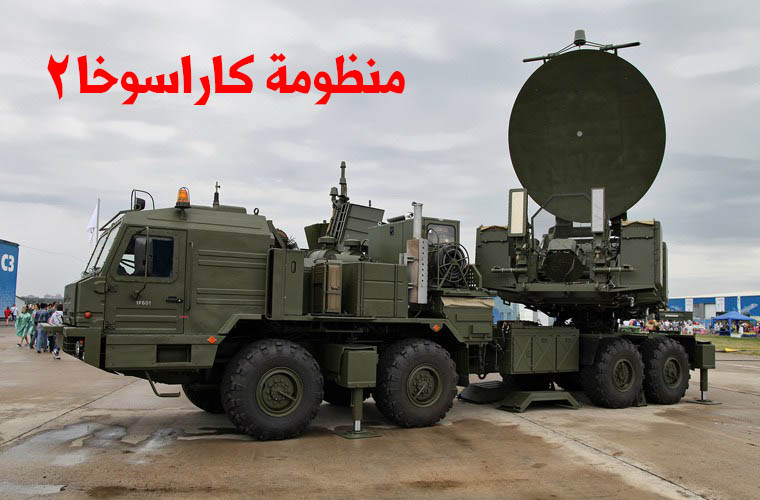

المنصة الاولى المرشحة لهذا الدور هى منظومة كاراسوخا العملاقة للحرب الالكترونية وهى موجهة ف الاساس للتشويش على طائرات الاواكس والطائرات بدون طيار و لها نسخة مصممة للتشويش على الاقمار الصناعية ....للمنظومة مدى تشويش تام يتخطى 250 كيلومتر للنسخة 2 و300 كم للنسخة 4 ...اذن فهى من الحلول التى يمكن استخدامها لاعماء جميع رادارات التروفى فى مسرح العمليات بطاقة عالية حيث يمكن تنصيب الكاراسوخا خلف التشكيلات الصديقة فى موقع محمى .

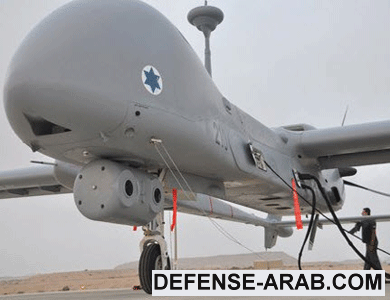

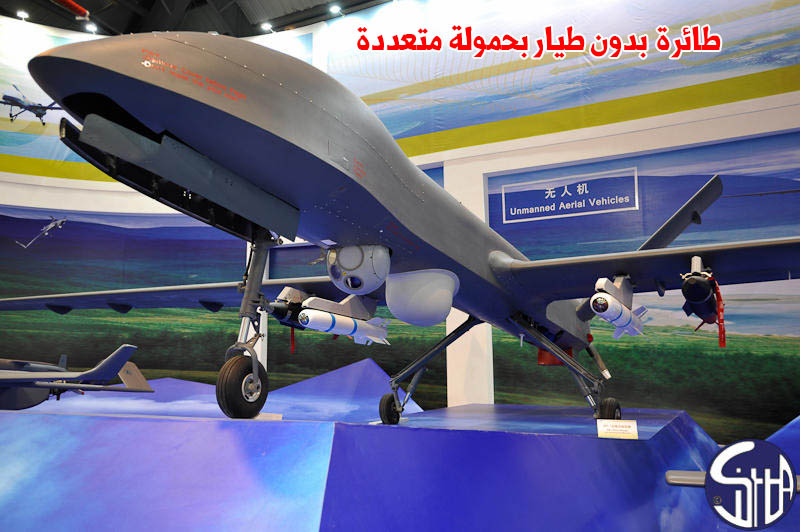

من المنصات المتاحة ايضا هى الطائرات بدون طيار القابلة لحمل منظومات حرب الكترونية.


ملحوظة : من الممكن دمج الرادار مع منظومة كهروبصرية لتحديد المقذوفات لكن على حد عملى لا يمكن للنظم الكهروبصرية تحديد السرعة بدقة.


ارحب برأى الاعضاء فى هذه الاجراءات المضادة للتروفى و باى اقتراحات جديدة .

موضوع مميز جداً اخي رابتور. وفي وقته الصراحه. وتحليلك مميز ايضاً للمنظومه و للحل. طبعاً حل راءع ما تكلمت عنه. ولكن واضح ان اسراءيل اصبحت تحترف و تتخصص في موضوع الحرب الالكترونيه في جميع اشكاله. وتعتمد عليه كثيراً ولا تستعمل او تثق الا في منظوماتها الخاصه وهذا هو الاصح في هذا المجال. الكراسوخا هي الحل الانسب. ولكن مع اعتماد اسراءيل و احترافها في هذا المجال لابد وان يكون لنا باع ايضاً في هذا المجال. اجهزه من صناعتنا و تنتسب تكتيكتنا. لابد ان نجد شريك لنا لكي ندخل هذا المجال المتطور بقوه وسرعه

موضوع جميل يا رابتور

إذا وضع الكارسوخا و بمدي تشويش شامل 250 الى 300كم ألا يعطل هذا أنظمتك أنت أيضا أم أن التشويش انتقائي؟

موضوع مميز جداً اخي رابتور. وفي وقته الصراحه. وتحليلك مميز ايضاً للمنظومه و للحل. طبعاً حل راءع ما تكلمت عنه. ولكن واضح ان اسراءيل اصبحت تحترف و تتخصص في موضوع الحرب الالكترونيه في جميع اشكاله. وتعتمد عليه كثيراً ولا تستعمل او تثق الا في منظوماتها الخاصه وهذا هو الاصح في هذا المجال. الكراسوخا هي الحل الانسب. ولكن مع اعتماد اسراءيل و احترافها في هذا المجال لابد وان يكون لنا باع ايضاً في هذا المجال. اجهزه من صناعتنا و تنتسب تكتيكتنا. لابد ان نجد شريك لنا لكي ندخل هذا المجال المتطور بقوه وسرعه

اشكرك اخى....بالفعل يجب ان تكون هناك مراكز بحثية فى هذا المجال

موضوع جميل يا رابتور

إذا وضع الكارسوخا و بمدي تشويش شامل 250 الى 300كم ألا يعطل هذا أنظمتك أنت أيضا أم أن التشويش انتقائي؟
اشكرك اخى خالد ...اقصد تشويش على النطاق من 3 ل 6 جيجا فقط و فى هذه الحالة يتم تركيز التشويش على ميدان المعركة فقط لانه قد تكون هناك منظومات صديقة تعمل على هذا النطاق

تضم اجراءات الحماية المتسلسلة اطلاق سواتر الدخان ونظام التشويش بالاشعة الحمراء وفى المرحلة النهائية نظام القتل الصعب لتدمير المقذوف.

-هوائيات مضادة للرصاص والشظايا والمقذوفات

- معدل انذار كاذب قليل جدا

- لا يوجد مصدر يتحدث عن هكذا قدرات وهو بالتأكيد لا يمتلك قدرات تشويش بالأشعة تحت الحمراء ، والراجح أنه يعمل مباشرة على تدمير المقذوف المهاجم فور وصولة لنقطة القتل المحددة !!
- هوائيات الرادار محمية من الشظايا ومقذوفات الطلقات مخفضة العيار bullet/fragments-proof ، لكن مفهوم الحماية هذا يقصد منه القدرة على العمل والاستمرارية حتى عندما رصاصة أو شظية تحطم أي من عناصر الهوائي ولا يقصد منه الحماية من طلقات الرصاص bullets resistance (بإستثناء في أوقات عدم الإستخدام يوجد هناك أغطية خاصة للهوائيات) والتعليق للأسفل يوضح الأمر !!
- لأن النظام مصمم للتعامل التي المقذوفات التي تتقدم باتجاهه وليس قريبا منه !!

مفتاح النظام وسر قوته كما تفضلت يكمن في منظومة راداره الدوبلري وهوائياته من نوع "إيسا" AESA . والأحرف اختصار لفقرة "مصفوفة المسح الإلكتروني النشط" ، والذي يعرف أيضاً باسم رادار الصف المرحلي النشط APAR . الرادار يوفر إنذار مبكر إلى طاقم العربة خلال وقت قصير جداً ، ويشير إلى اتجاه التهديد بشكل دقيق ويحسب زمن الارتطام Time-To-Impact وينشط نظام الإجراء المضاد في الوقت المناسب لحماية العربة . هو يمكن أن يكامل ويدمج مع أي نوع من أنظمة الإجراءات المضادة والقتل الناعم المصممة خصيصاً لحماية العربات القتالية . هذا الرادار مصمم لاكتشاف التهديد threat detecting ، تعقبه tracking ، تحديده identifying ، وأخيراً تصنيف ماهية هذا التهديد آلياً ضمن قطاع محدد . هوائي الرادار من نوع إيسا يشتمل على عدد كبير من الخلايا أو العناصر ، كل منها ينجز وظائف الإرسال والاستقبال في ذات الوقت transceiver (الهوائي يشتمل على العديد من العناصر أو وحدات الحالة الصلبة الصغيرة المرسلة والمستقبلة) . هذا يسمح بمواصلة تشغيل الرادار وجميع الأنظمة ذات العلاقة بالكامل حتى بعد فشل أو أخفاق بعض العناصر الفردية . بالإضافة لذلك ، رادار التروفي عديم الحساسية أو التفاعل مع الأوساخ والغبار ويمكن أن يتجاوز عطل أحد الهوائيات .

التعديل الأخير:
- لا يوجد مصدر يتحدث عن هكذا قدرات وهو بالتأكيد لا يمتلك قدرات تشويش بالأشعة تحت الحمراء ، والراجح أنه يعمل مباشرة على تدمير المقذوف المهاجم فور وصولة لنقطة القتل المحددة !!

.
7e1d1786-90a0-4cec-953d-7b2676457c01

فكر خارج المألوف ، think outside the box هو الحل.

بكل بساطه دبابات الميركافا والمدرعات الصهيونيه مربوطه بشبكه كمبيوتر ميدانيه فيما بينها تتبادل المعلومات بصوره تلقائيه وتوفر معلومات عن ساحه المعركه في الوقت الحقيقي ، الحل هو فيروس كمبيوتر واحد قادر ان يعطل الكترونيات الدبابات والمدرعات واعماء رادارات التروفي وغيره.

بالمناسبة النظام في نسخته الثقيلة تعرضه إسرائيل بسعر 350 ألف دولار أمريكي !!

فكر خارج المألوف ، think outside the box هو الحل.

بكل بساطه دبابات الميركافا والمدرعات الصهيونيه مربوطه بشبكه كمبيوتر ميدانيه فيما بينها تتبادل المعلومات بصوره تلقائيه وتوفر معلومات عن ساحه المعركه في الوقت الحقيقي ، الحل هو فيروس كمبيوتر واحد قادر ان يعطل الكترونيات الدبابات والمدرعات واعماء رادارات التروفي وغيره.
الصهاينة هم رواد مثل هذه التقنيات و لن يتغافلوا عنها

غير صحيحة هذه المعلومة إستاذي !! وأين هي أداة التشويش تحت الأحمر برجاء وضع صورتها !!
استاذ انور المصدر لا يتحدث عن التروفى بالذات بل عن الرادار وخصائصة التى يمكن دمجها على اى نظام اخر فهو ليس حصرا على التروفى

عندي سؤال
عندما ترصد المنظومة مقذوف يسير في مسار خاظى مبتعد عن المنظومة (لايشكل تهديد)
هل تبقى ترصده حتى يصيب الهدف الخاظئ (هل تبقى تتبعه حتى بعد علمها انه لايشكل خطر )

استاذ انور المصدر لا يتحدث عن التروفى بالذات بل عن الرادار وخصائصة التى يمكن دمجها على اى نظام اخر فهو ليس حصرا على التروفى

هذا موضوع آخر إستاذي .. حديثنا كان عن التروفي وخصائصه !! جزيل الشكر على التوضيح .

الصهاينة هم رواد مثل هذه التقنيات و لن يتغافلوا عنها

ماتوقع ، هم يفكرون ان العرب سيواجهونهم بالرصاص والصواريخ وليس بفيروسات كمبيوتر.

عندي سؤال
عندما ترصد المنظومة مقذوف يسير في مسار خاظى مبتعد عن المنظومة (لايشكل تهديد)
هل تبقى ترصده حتى يصيب الهدف الخاظئ (هل تبقى تتبعه حتى بعد علمها انه لايشكل خطر )
الاغلب انها ستقوم بتقعيل اجراءات تشويش وستائر دخانية فقط ولن تقدم على القتل الصعب

فكر خارج المألوف ، think outside the box هو الحل.

بكل بساطه دبابات الميركافا والمدرعات الصهيونيه مربوطه بشبكه كمبيوتر ميدانيه فيما بينها تتبادل المعلومات بصوره تلقائيه وتوفر معلومات عن ساحه المعركه في الوقت الحقيقي ، الحل هو فيروس كمبيوتر واحد قادر ان يعطل الكترونيات الدبابات والمدرعات واعماء رادارات التروفي وغيره.

غير عملية أخي صلاح لأن النظام مستقل وغير مرتبط بشبكة معينة .. لدي ملف كامل عنه وعن مواصفاته ونواحي الضعف فيه وهي للأسف ليست كثيرة !!
