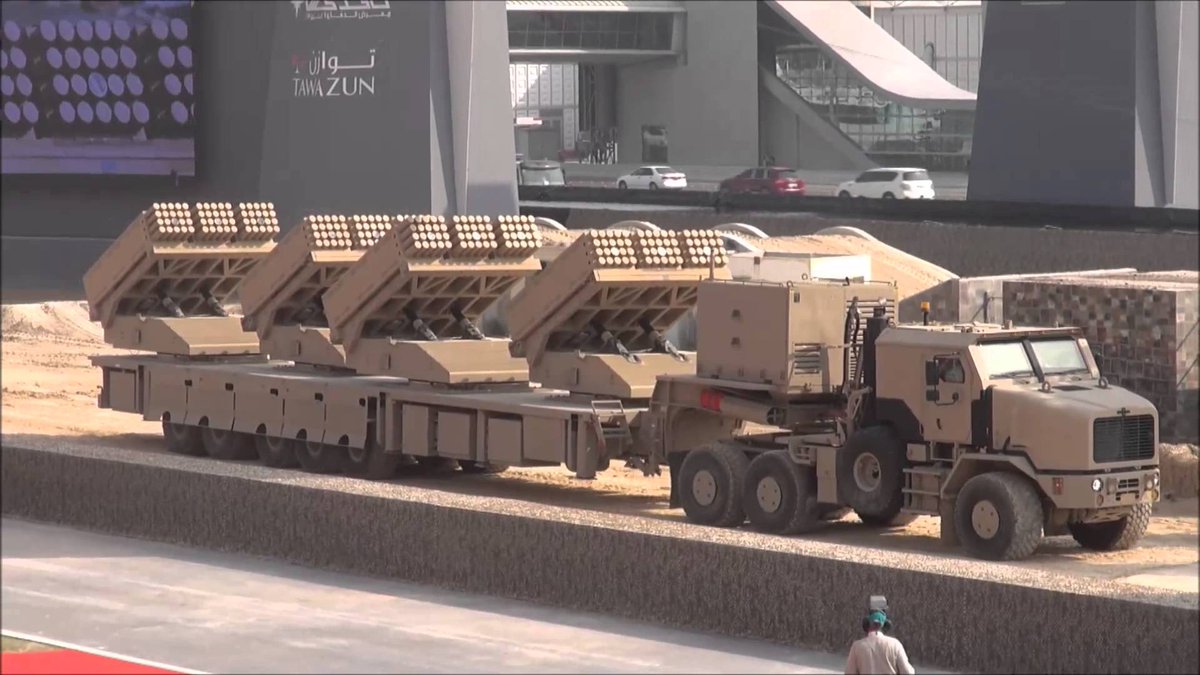

راجمة الصواريخ هذه صناعه مشتركة اماراتية تركية اسمها جباريا او جهنم
في دقيقتين فقط تطلق 240 صاروخ ،
راجمة جباريا متعددة المنصات هي عبارة عن راجمة متعددة المنصات تستخدم لتوفير دعم نيراني قريب وكذلك لمهاجمة وقمع الأهداف المعادية في العمق.
ويمكن للراجمة أن تؤدي أغراضاً متعددة في الحروب الحديثة، كما يمكنها توفير كثافة نيرانية عالية ضد الأهداف الحيوية.
122 ملم ، وذلك من مسافة تتراوح بين 16 و 40 كيلومتر.
وتستطيع الراجمة الاشتباك مع الأهداف بدقة فائقة باستخدام صواريخ من عيار 240 ويتم نصب وتوجيه الراجمة بشكل آلي عن طريق مركز التحكم، وذلك باستخدام نظام ملاحة وتوجيه أوتوماتيكي دقيق يساهم في وصول الصواريخ والقذائف لأهدافها بدقة متناهية.
كما يتميز النظام أيضاً بإمكانيات حركة ومرونة عالية بفضل الشاحنة المدولبة سداسية الدفع.
وتتمتع الراجمة بآلية دعم خاصة بها مع إمكانية تدريعها عند الرغبة.
وتستند ذخائر الراجمة على تكنولوجيا الإطلاق من حاويات مغلقة، وذلك تعزيزاً لسرعتها وفاعلية أدائها. راجمة جباريا للأنظمة الدفاعية متعددة المنصات هي نظام صاروخي متطور يتميز بتطبيقاته المستقلة وسهولة تشغيله وصيانته بواسطة طاقم مكون من ثلاثة مشغلين. وهو يعتبر من أكثر الأنظمة تطوراً في العالم.
المواصفات الفنية:-
الأبعاد:
الطول الإجمالي 29 متر
العرض الإجمالي 4 متر
الارتفاع الإجمالي بدون الهوائي ( 3.8 متر)
القوة النارية:
المنصات 4
صواريخ 122 ملم الحرة
الذخيره عيار 240
نطاق التغطية 470 كيلومتر مربع
الحجم:
الراجمة بكامل حمولتها وبذخائر 122 ملم 105 طن
المدى:
الوقود بخزانين ممتلئين تماماً ( 940 لتر )
شاحنة أوشكوش مع مقطورة محملة بالكامل طريق ممهد وغير ممهد ( لا يقل عن 450 كيلومتر )
وحدات الطاقة المساعدة:
وحدة طاقة مساعدة ( 200 لتر ) 24 ساعه
الركائز التي تعمل هايدروليكياً 10
المنصات التي تعمل كهربائياً 380 فولت
طاقم الراجمة:
القائد والملاح والسائق ( 3 )
الكابينة المدرعة ونظام الحماية:
الحماية المدرعة وفقاً للمستوى 2 من اتفاقية الناتو
الحماية من الهجمات البيولوجية والكيماوية 24 ساعة فقط
التطبيقات:
عند العمل بالبطارية مركز قيادة البطارية
عند العمل بصورة مستقلة نظام تحكم الرابط
مقدرات الإطلاق من بعد (عند التوصيل ) نظام إطلاق عن بعد - نظام تحكم الرابط
نظام ارصاد جوية أرضي - ارصاد جوية أرضية
الملاحة:
نظام تحديد المواقع ( متوفر )
نظام الملاحة الساكنة ( نظام تحكم الرابط / تحديد المواقع )
دقة المسافة التي يقطعها الصاروخ / القذيفة ( 0.25% – 0.15 )
التوجيه الأوتوماتيكي:
وحدة الملاحة الساكنة ( لكل منصه ) 4
الدقة ( السمت والارتفاع ) ( 1 ميل )
القيادة والتحكم:
تحت القيادة الكاملة لقائد المدفعية بياني/ لاسلكي
دمج متكامل مع أنظمة القيادة العليا - بياني
خصائص الذخيرة:
الخصائص - الصواريخ عيار 122 ملم
نوع الذخيرة - تي آر 12 شديدة الانفجار + تي آر بي 1224
معدل النيران ( ثانية ) ( 0.5 - 0.4 )
قوس دائرة الإطلاق - ( ±50° ) ±880
نطاق التغطية ( كلم مربع ) - 470
الإطلاق المتزامن - 240
أقصى مدى بالكيلومتر ( 16 )
أقصى مدى ( بالكيلومتر ) على مستوى سطح البحر 40
معيار الخطأ المحتمل للتشتيت ( % من المدى ) ≥ 1.3
في دقيقتين فقط تطلق 240 صاروخ ،
راجمة جباريا متعددة المنصات هي عبارة عن راجمة متعددة المنصات تستخدم لتوفير دعم نيراني قريب وكذلك لمهاجمة وقمع الأهداف المعادية في العمق.
ويمكن للراجمة أن تؤدي أغراضاً متعددة في الحروب الحديثة، كما يمكنها توفير كثافة نيرانية عالية ضد الأهداف الحيوية.
122 ملم ، وذلك من مسافة تتراوح بين 16 و 40 كيلومتر.
وتستطيع الراجمة الاشتباك مع الأهداف بدقة فائقة باستخدام صواريخ من عيار 240 ويتم نصب وتوجيه الراجمة بشكل آلي عن طريق مركز التحكم، وذلك باستخدام نظام ملاحة وتوجيه أوتوماتيكي دقيق يساهم في وصول الصواريخ والقذائف لأهدافها بدقة متناهية.
كما يتميز النظام أيضاً بإمكانيات حركة ومرونة عالية بفضل الشاحنة المدولبة سداسية الدفع.
وتتمتع الراجمة بآلية دعم خاصة بها مع إمكانية تدريعها عند الرغبة.
وتستند ذخائر الراجمة على تكنولوجيا الإطلاق من حاويات مغلقة، وذلك تعزيزاً لسرعتها وفاعلية أدائها. راجمة جباريا للأنظمة الدفاعية متعددة المنصات هي نظام صاروخي متطور يتميز بتطبيقاته المستقلة وسهولة تشغيله وصيانته بواسطة طاقم مكون من ثلاثة مشغلين. وهو يعتبر من أكثر الأنظمة تطوراً في العالم.
المواصفات الفنية:-
الأبعاد:
الطول الإجمالي 29 متر
العرض الإجمالي 4 متر
الارتفاع الإجمالي بدون الهوائي ( 3.8 متر)
القوة النارية:
المنصات 4
صواريخ 122 ملم الحرة
الذخيره عيار 240
نطاق التغطية 470 كيلومتر مربع
الحجم:
الراجمة بكامل حمولتها وبذخائر 122 ملم 105 طن
المدى:
الوقود بخزانين ممتلئين تماماً ( 940 لتر )
شاحنة أوشكوش مع مقطورة محملة بالكامل طريق ممهد وغير ممهد ( لا يقل عن 450 كيلومتر )
وحدات الطاقة المساعدة:
وحدة طاقة مساعدة ( 200 لتر ) 24 ساعه
الركائز التي تعمل هايدروليكياً 10
المنصات التي تعمل كهربائياً 380 فولت
طاقم الراجمة:
القائد والملاح والسائق ( 3 )
الكابينة المدرعة ونظام الحماية:
الحماية المدرعة وفقاً للمستوى 2 من اتفاقية الناتو
الحماية من الهجمات البيولوجية والكيماوية 24 ساعة فقط
التطبيقات:
عند العمل بالبطارية مركز قيادة البطارية
عند العمل بصورة مستقلة نظام تحكم الرابط
مقدرات الإطلاق من بعد (عند التوصيل ) نظام إطلاق عن بعد - نظام تحكم الرابط
نظام ارصاد جوية أرضي - ارصاد جوية أرضية
الملاحة:
نظام تحديد المواقع ( متوفر )
نظام الملاحة الساكنة ( نظام تحكم الرابط / تحديد المواقع )
دقة المسافة التي يقطعها الصاروخ / القذيفة ( 0.25% – 0.15 )
التوجيه الأوتوماتيكي:
وحدة الملاحة الساكنة ( لكل منصه ) 4
الدقة ( السمت والارتفاع ) ( 1 ميل )
القيادة والتحكم:
تحت القيادة الكاملة لقائد المدفعية بياني/ لاسلكي
دمج متكامل مع أنظمة القيادة العليا - بياني
خصائص الذخيرة:
الخصائص - الصواريخ عيار 122 ملم
نوع الذخيرة - تي آر 12 شديدة الانفجار + تي آر بي 1224
معدل النيران ( ثانية ) ( 0.5 - 0.4 )
قوس دائرة الإطلاق - ( ±50° ) ±880
نطاق التغطية ( كلم مربع ) - 470
الإطلاق المتزامن - 240
أقصى مدى بالكيلومتر ( 16 )
أقصى مدى ( بالكيلومتر ) على مستوى سطح البحر 40
معيار الخطأ المحتمل للتشتيت ( % من المدى ) ≥ 1.3
